Арматура размеры 6мм, 8мм, 10мм, 12 мм, 14мм, 16 мм, цена за 6 м
Сравнение товаров (0)
Сортировать:
По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Модели (A — Я)По Модели (Я — A)
Показывать:
25506075100
Показано с 1 по 13 из 13 (всего 1 страниц)
Чтобы конструкция строительного назначения была надежной, ее создают из специального бетона и арматуры стальной рифленой. Чтобы изготовить материал, нужно использовать базу – сталь горячего проката. В строительстве железобетона используется стандартный материал, такой, как арматура. Это – ее единственное назначение. Каталог предлагает 2 ее разновидности: круглый металлический стержень и прут из металла со скользкой поверхностью, круглой формы. В диаметре изделие достигает 6 мм и больше.
Мы продаем арматуру разных классов, в ассортименте. Чтобы они были надежными, производитель строго придерживается правил производства. В каталоге подробно описаны свойства каждой позиции.
Это позволит Вам выбрать то, что нужно для Вашей работы. В нашем магазине продается фирменный товар, с где каждый элемент создан под усиленным контролем, в условиях ручного и автоматизированного труда мастера.
Покупка в интернет-магазине – это выгодно и просто
У нас продаются лучшие товары своей категории. Наша арматура – это:
Способность не портиться от коррозии.
Эффективность в сварке.
Приемлемым показателем распорности в ЖБИ.
Достаточно прочное сцепление с бетоном.
Надежность.
Продуктивный механический показатель.
Наша арматура металлическая продается по цене, более выгодной, чем в магазинах конкурентов. Наши услуги позволяют заказывать необходимое в комфортных условиях. Мы предлагаем то, что пользуется спросом в определенной среде. В данном случае, это – арматура стальная рифленая 6 мм.
Ее поверхность покрыта ребрами, полученными с помощью специальной вытачки.
Это позволяет улучшить сцепляемость изделия с бетоном, а при эксплуатации пользователь может не опасаться, что прут выскользнет из рук. Не забудьте использовать перчатки.
У нас заказать арматуру стальную рифленую 6 мм. можно с доставкой. Подробную информацию вам готовы предоставить наши специалисты. Используйте нашу удобную и несложную форму для связи. Закажите разновидность сортового металлопроката, необходимую при осуществлении армирования конструкций и элементов из железобетона.
Мы продаем лучший материал железобетонных конструкций. Наша профессиональная арматура обладает всеми необходимыми преимуществами, такими, как малая масса, сопротивление разрыву, высокие показатели в отношении химической реакции и диэлектрические свойства.
Если заранее известно, что предстоит работа в условиях особо высоких требований – нужно выбирать арматуру высокой прочности. Об этом говорит материал ее производства и диаметр прута.
Стальная арматура – это экономичный вариант, подходящий в ситуациях, когда повышенных значений не требуется.
Ее прочности, в данном случае, достаточно, чтобы заниматься строительством малоэтажных домов, и не только. Арматура стальная рифленая 6 мм. Подбирается с учетом всех особенностей механического и физического характера.
6, 8, 10, 12 мм по ценам производителя
Арматура в СПб купить любые размеры: 6, 8, 10, 12 мм по ценам производителя
Арматура
Балка
Квадрат
Круг
Лист
Полоса
Проволока
Заборы под ключ
Труба профильная
Труба круглая
Швеллер
Уголок
Винтовые сваи
Сетка
Профнастил
Арматура
Балка
Квадрат
Круг
Лист
Полоса
Проволока
Заборы под ключ
Труба профильная
Труба круглая
Швеллер
Уголок
Винтовые сваи
Сетка
Профнастил
Арматура
Балка
Квадрат
Круг
Лист
Полоса
Проволока
Заборы под ключ
Труба профильная
Труба круглая
Швеллер
Уголок
Винтовые сваи
Сетка
Профнастил
ГибкаОкраскаРезкаПлазменная резкаРубка гильотинойСваркаМеталлоконструкции
Если Вы ищите где купить арматуру в СПб, то Вы на правильной странице.
Мы поставляем только качественную арматуру от надежых производителей.
Гладкая А1
А240, КАТАНКА
Рифленая А500С
А3, ПЕРИОДИЧЕСКАЯ
Рифленая А400
А3, ПЕРИОДИЧЕСКАЯ, 25Г2С, 35ГС
Немерная
Н/Д, А1, А3
| Гладкая А1, катанка, ст.3пс/сп5 | |||
| РАЗМЕР | ВЕС ПОГ.М, КГ | РУБ / ПОГ.М | РУБ / Т |
| 6,5 (бухты) | 0.233 | 12.68 | 54400 |
| 6,5 l=6м; 9м | 0.233 | 13.05 | 56000 |
| 8 (бухты) | 0.412 | 22.12 | 53700 |
| 8 l=6м | 0.412 | 23.03 | 55900 |
| 10 (бухты) | 0.645 | 34.44 | 53400 |
| 10 l=6м; 11,7м | 0.645 | 35.09 | 54400 |
| 12 l=11,7м | 0.912 | 49.16 | 53900 |
| 14 l=11,7м | 1. 275 | 68.08 | 53400 |
| 16 l=11,7м | 1.627 | 86.07 | 52900 |
| 18 l=11,7м | 2.1 | 111.09 | 52900 |
| 20 l=11,7м | 2.519 | 133.26 | 52900 |
| 22 l=11,7м | 3.04 | 160.82 | 52900 |
| 25 l=11,7м | 4.004 | 215.01 | 53700 |
| 28 l=11,7м | 4.83 | 278.69 | 57700 |
| 32 l=11,7м | 6.31 | 364.09 | 57700 |
| 36 l=11,7м | 7.99 | 461.02 | 57700 |
| 40 l=11,7м | 9.87 | 596.15 | 60400 |
| Рифленая А3 А500С ГОСТ 5781-82 | |||
| РАЗМЕР | ВЕС ПОГ.М, КГ | РУБ / ПОГ.М | РУБ / Т |
| 6 (бухты) | 0.233 | 12.70 | 54500 |
| 6 l=6м | 0. 233 | 13.02 | 55900 |
| 8 (бухты) | 0.412 | 22.21 | 53900 |
| 8 l=6м | 0.412 | 22.66 | 55000 |
| 10 l=6м; 11,7м | 0.645 | 34.19 | 53000 |
| 12 l=11,7м | 0.912 | 47.15 | 51700 |
| 14 l=11,7м | 1.275 | 65.53 | 51400 |
| 16 l=11,7м | 1.627 | 83.63 | 51400 |
| 18 l=11,7м | 2.1 | 107.94 | 51400 |
| 20 l=11,7м | 2.519 | 129.48 | 51400 |
| 22 l=11,7м | 3.04 | 156.26 | 51400 |
| 25 l=11,7м | 4.004 | 205.00 | 51200 |
| 28 l=11,7м | 4.83 | 247.30 | 51200 |
| 32 l=11,7м | 6.31 | 326.23 | 51700 |
| 36 l=11,7м | 7. 99 | 426.67 | 53400 |
| 40 l=11,7м | 9.87 | 522.12 | 52900 |

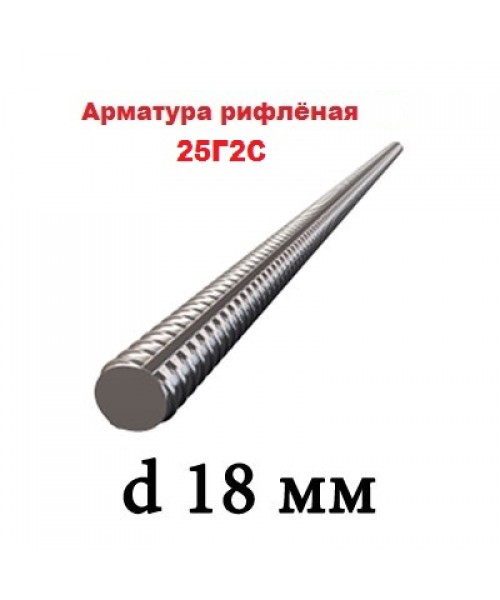

| Рифленая А400 25Г2С, 35ГС | |||
| РАЗМЕР | ВЕС ПОГ.М, КГ | РУБ / ПОГ.М | РУБ / Т |
| 6 (бухты) | 0.233 | 13.02 | 55900 |
| 6 l=6м | 0.233 | 13.26 | 56900 |
| 8 (бухты) | 0.412 | 22.74 | 55200 |
| 8 l=6м | 0.412 | 23.07 | 56000 |
| 10 l=6м; 11,7м | 0.645 | 35.73 | 55400 |
| 12 l=11,7м | 0.912 | 50.34 | 55200 |
| 14 l=11,7м | 1.275 | 70.12 | 55000 |
| 16 l=11,7м | 1.627 | 89.48 | 55000 |
| 18 l=11,7м | 2.1 | 115.50 | 55000 |
| 20 l=11,7м | 2. 519 | 138.80 | 55100 |
| 22 l=11,7м | 3.04 | 167.50 | 55100 |
| 25 l=11,7м | 4.004 | 220.62 | 55100 |
| 28 l=11,7м | 4.83 | 265.65 | 55000 |
| 32 l=11,7м | 6.31 | 347.05 | 55000 |
| 36 l=11,7м | 7.99 | 439.45 | 55000 |
| 40 l=11,7м | 9.87 | 542.85 | 55000 |
Где купить арматуру в СПб
Перед вами стоит задача купить арматуру дешево и привести ее в срок кроме того не ошибиться с поставщиком и обеспечить объект качественным железом. Эта задача легко выполнима с компанией ТСК. Мы заботимся о качестве своей продукции и предлагаем своим клиентам купить арматуру по лучшей цене за тонну в Петербурге.
Безусловно, самым распространенным видом строительных изделий является железобетон с применением стальной арматуры.
Без арматуры бетон теряет львиную долю своих положительных качеств. По механическим характеристикам железобетонные изделия на порядок уступают стальным конструкциям, но имеют ряд преимуществ.
Бетон и сталь имеют приблизительно одинаковый коэффициент расширения, что позволило использовать их совместно. Бетон и арматура, купить которую можно у нас на сайте, взаимно дополняют друг друга, исключая недостатки, присущие им в отдельности. Например, бетон плохо сопротивляется к изгибу и растяжению, а сталь нуждается в защите от пожара и коррозии. Арматура, цена которой зависит от вида, сортамента, марки стали выполняет различную роль в железобетонной конструкции. В зависимости предназначения она может служить:
- рабочей арматурой, несущей основную нагрузку на растяжение и скалывание;
- распределительной арматурой, фиксирующей рабочие арматуры в проектном положении и распределяющей нагрузки между ними;
- в качестве хомутов, которых называют еще поперечной арматурой, воспринимающих поперечные нагрузки и предупреждающих появление угловых трещин на опорной части конструкций;
- монтажной арматурой, которая не несет какой-либо нагрузки, используется при монтаже каркаса для удержания его в проектном положении, а также когда по расчету поперечной арматуры не требуется, устанавливается в середине балки по конструктивным соображениям.
Сфера применения арматуры
Основным видом применения арматуры является ее сборка в арматурные каркасы. В них используются все виды арматуры: рабочая, распределительная, поперечная и монтажная.Рабочая арматура, цена за тонну которой указана в таблице выше, должна иметь хорошее сцепление с бетоном, поэтому ее выпускают рифленой. Различают два вида рифленой арматуры: в елочку и спиралевидную. Рабочая арматура может быть и гладкой, но она имеет меньшее сцепление с бетоном. Кроме этого, ее различают по классу, например, самыми востребованными классами арматуры являются А-I и А-III.
Стоимость арматуры определяется от сорта стали, чем она прочнее, тем дороже арматура. Высокопрочная арматура применяется в железобетонных конструкциях с предварительным напряжением. Во многих изделиях предварительное натяжение арматуры необходимо. Например, в железобетонных плитах перекрытия и покрытия это позволит существенно увеличить предел прочности железобетона.В сфере строительства самым ходовым видом является арматура 12, которая используется для армирования железобетонных каркасов, сейсмических поясов и сердечников в кирпичных зданиях.
В тех случаях, когда по расчету определено меньшая площадь требуемой арматуры, то для армирования может применяться арматура 10.
.
Работаем на всей территории Ленинградской области
| Бокситогорск | Колпино | Лужки | Приморск | Сосновый Бор |
| Волосово | Колтуши | Любань | Приозерск | Сясьстрой |
| Волхов | Коммунар | Мга | Пушкин | Тельмана |
| Всеволожск | Красное Село | Морозова | Ропша | Тихвин |
| Выборг | Красносельский | Мурино | Рощино | Токсово |
| Вырица | Кронштадт | Никольское | Свердлова | Тосно |
| Гатчина | Кудрово | Новое Девяткино | Светогорск | Ульяновка |
| Гладкое | Кузьмоловский | Отрадное | Сертолово | Фёдоровское |
| Зеленогорск | Ленинское | Павловск | Сестрорецк | Форносово |
| Кингисепп | Лодейное Поле | Петергоф | Сиверский | Чаща |
| Кириши | Ломоносов | Пикалёво | Сланцы | Шапки |
| Кировск | Луга | Подпорожье | Сосново | Шлиссельбург |
Заборы и ограждения
Производство
Черный металлопрокат
размеров арматуры: полный разбор
Toggle Nav
Поиск
p01283 205919 / 07727 643 526
Если вы готовитесь к началу бетонного строительства, вы, возможно, определили, что арматура будет необходима при планировании и закупке материалов.
Когда арматурные стержни используются в бетонных строительных проектах, создается железобетон. Независимо от того, включает ли проект столбы, стены или плиты перекрытия, использование арматуры может помочь предотвратить образование трещин, которые могут привести к провалу проекта. В то время как весь бетон будет трескаться, с помощью армированных стержней становится возможным контролировать степень любого растрескивания и места возникновения трещин, обеспечивая при этом большую прочность конструкции для проекта.
Вы ищете подкрепление для вашего будущего проекта? Не смотрите дальше. Конкурентоспособные цены, опытная команда, быстрая доставка. РПО.
При выборе арматуры лучше всего подходит арматура из нержавеющей стали благодаря ее исключительной устойчивости к коррозии. Делая бетон значительно более устойчивым к растрескиванию и разрушению, арматура из нержавеющей стали обеспечивает дополнительную прочность на растяжение. Вот почему он так важен в проектах по конструкционному бетону, поскольку он обеспечивает более сильную поддержку по сравнению с армирующим стекловолокном, стальной проволокой или любыми другими продуктами, доступными сегодня на рынке, поскольку сам обеспечивает прочность конструкции.
Доступны различные марки и размеры стальной арматуры, обеспечивающие различные уровни прочности. В результате вы можете легко выбрать идеальное конструктивное решение для проекта, над которым работаете. Тем не менее, вам нужно знать о различных размерах и весе стержней, чтобы вы могли быть хорошо информированы. Поскольку это довольно сложная область строительной отрасли для навигации, необходим определенный уровень навыков и знаний, чтобы выбрать правильный размер арматуры для любого проекта. Здесь мы рассмотрим различные размеры и размеры арматурной стали в Великобритании, чтобы помочь вам сделать правильный выбор.
Размеры и веса арматуры
Вот руководство по различным размерам и размерам для усиленных стальных стержней в Великобритании:
| Размер бар | MASS (KG PERER) | (KG PERER) | . | Metres per tonne | |
| T8 (8mm) | 0. 395 | 10mm | 2531 | ||
| T10 (10mm) | 0.616 | 12mm | 2531 | ||
| T12 (12mm) | 0.888 | 14mm | 1126 | ||
| T16 (16mm) | 1.579 | 19mm | 633 | ||
| T20 (20mm) | 2.466 | 23mm | 405 | ||
| T25 (25mm) | 3.854 | 29mm | 259 | ||
| T32 (32mm) | 6.313 | 37mm | 158 | ||
| T40 (40 мм) | 9.864 | 46 мм | 101 |
Размеры и размеры арматурных стержней
Нормативы и требования Великобритании по прочности на растяжение стали
9000 нужна арматура, она обычно используется при возведении кирпичной кладки и зданий, поскольку придает бетону прочность, поглощая напряжение. В результате плиты будут защищены от растрескивания, конструкции приобретут прочность, а также будет обеспечена защита от коррозии.
Хотя размер арматурного стержня важен при использовании арматурного стержня в строительных проектах, его качество также является ключевым фактором. К счастью, существуют стандарты, которых необходимо придерживаться и которые регулируют механические, химические и физические свойства арматуры, чтобы обеспечить согласованность и безопасность во всех строительных проектах, в которых она используется.
В Великобритании существуют различные правила и требования, касающиеся стали и прочности на растяжение. Эти требования должны соблюдаться для обеспечения безопасности эксплуатации бетонных конструкций. Арматура из нержавеющей стали должна быть изготовлена в соответствии со стандартом BS 6744, чтобы ее можно было использовать на строительных проектах в Великобритании. Арматура из нержавеющей стали также должна иметь расчетную прочность 500 Н/мм2 и предел прочности при растяжении 550 Н/мм2. Стержни можно разрезать до нужной длины и согнуть в соответствии с кодами формы BS 8666.
Зачем нужны арматурные стержни разных размеров?
Арматурные стержни в бетоне обеспечивают однородную целостность конструкции. Хотя бетон сам по себе прочен при сжатии, он практически не обладает прочностью на растяжение, и поэтому в конечном итоге бетон будет легко ломаться и гнуться. Выбор правильного веса и размера арматуры имеет жизненно важное значение для обеспечения безопасного строительства.
В зависимости от типа проекта, над которым вы работаете, потребуются арматурные стержни разных размеров. Арматуры меньшего диаметра 8 мм или 10 мм может быть достаточно для бытовых и небольших проектов, таких как внутренние дворики или подъездные пути, которые несут минимальную нагрузку и, следовательно, создают низкий уровень растягивающего напряжения. Между тем, при строительстве колонн, опор или стен необходимо использовать арматуру диаметром 8 мм или больше, а для фундаментов и фундаментов зданий лучше всего использовать арматуру диаметром не менее 10 мм, чтобы свести к минимуму оседание.
Когда дело доходит до гражданского строительства, крупномасштабных проектов, таких как строительство туннелей или мостов, необходима арматура большего диаметра, особенно если требуется большой пролет.
Установка арматуры правильного размера имеет важное значение для общего успеха проекта, и арматура должна заменяться равномерно на протяжении всего проекта. Британский стандарт 4449: 2005 является соответствующей спецификацией для стальной арматуры в Великобритании, и этот национальный стандарт заменил европейский стандарт по армированию бетона.
Предел прочности при растяжении как соображение
При использовании арматуры ее прочность на растяжение (или предел текучести) является жизненно важным фактором. Это измерение, которое показывает общую прочность стали. Арматура для тяжелых условий эксплуатации должна быть изготовлена из высокопрочной стали с армированием марки 500, имеющей предел прочности на растяжение или предел текучести 500 Н/мм2 (или МПа).
По британскому стандарту 4449:2005, максимально допустимый предел текучести составляет 650 МПа (или Н/мм2). Однако важно знать, что изменение размера арматурного стержня путем увеличения его диаметра не сделает его вдвойне прочным. В то время как предел текучести определенно увеличится, именно марка стали больше повлияет на ее прочность.
Размер и точность размещения арматурных стержней
При размещении арматурных стержней перед заливкой бетона необходимо соблюдать особую осторожность. Предел текучести бетона может серьезно снизиться при неправильном размещении. Крайне важно проводить точные измерения, поскольку ошибки всего в один или два сантиметра при расстановке арматурных стержней могут снизить прочность бетона на растяжение на целых 20%. Не только это, но и выбор неправильного размера арматуры может привести к уменьшению армирования до 35%, а это может означать, что будет обеспечено недостаточное армирование для целостности и прочности конструкции.
Рубрики: Дом своими руками
Опубликовано: 03.11.2021
Добавил: Admin
Добавить размеры к арматуре вручную
Перейти к основному содержанию
- Главная
- Tekla Structures
- Создание чертежей
- Редактирование чертежей
- Добавление размеров в чертежи
- Добавление размеров к арматуре вручную
Текла Структуры
2023
Текла Структурс
Вы можете вручную добавить размеры в
группы арматурных стержней.
Каждый
группа арматурных стержней может иметь размерные метки с метками или без них, распределенные
размерные линии или варианты этих стилей. Размеры создаются на основе
свойства размера, определенные в свойствах метки размера арматурного стержня.
Команда «Арматурный стержень» для создания меток размеров арматурного стержня доступна на чертежах общего вида и
чертежи отливки.
- Возможно, вы захотите добавить метки размеров арматуры, особенно на чертежи отлитых бетонных элементов, где
виден только один усиленный литой элемент. Размерные линии или распределительные линии
показать распределение арматурных стержней в группе и, как правило, нарисовать пунктиром
линии от размерных линий к арматурным стержням при перетаскивании размера
вне группы арматуры. Возможно, вы захотите использовать линии распределения, особенно
в чертежах арматуры общего назначения, т.к. они могут содержать множество деталей с
группы арматурных стержней, и часто требуется показать только один арматурный стержень из группы и
перетащите размерную линию в нужное место, чтобы все было четко видно.При добавлении измерений начните с использования
предопределенные параметры измерения, определенные в вашей собственной среде. Ты можешь
при необходимости измените эти настройки для отдельных размеров.
Ты можешь Среда по умолчанию содержит
следующие файлы настроек размеров арматуры, которые вы можете загрузить в метку размера арматуры
свойства:
rebar_dimension_line
для создания линий раздачиrebar_dimension_mark
для создания размерных метокrebar_tagged_dimension_markдля создания размера с тегами
марки
Дополнительную информацию о типовых настройках см. в разделе «Обозначение типового размера,
метка размера с тегами и параметры размерной линии» ниже.
В дополнение к размерам арматурного стержня
Методы, описанные ниже, также позволяют наносить размеры на арматурные стержни с помощью приложения для определения размеров группы арматурных стержней, см. раздел Нанесение размеров на арматурные стержни с помощью приложения для определения размеров группы арматурных стержней.
- Чтобы открыть размер арматуры
отметьте свойства, зажмите Shift и, на
На вкладке ленты «Нанесение размеров» выберите команду «Арматурный стержень». - Загрузите один из предопределенных
файлы настроек размеров арматурных стержней, просмотрите размеры арматурных стержней
свойства и посмотрите, хотите ли вы что-то изменить. - Выберите группу арматуры в
рисунок. - Если вы выбрали
Фиксированный (по умолчанию) в качестве размещения
метод в свойствах размера арматуры, вы будете
попросили выбрать позицию.
Вы можете изменить представление
текущий размер арматурного стержня после его создания, щелкнув размер арматурного стержня в
открыть чертеж и при необходимости изменить свойства размеров. Например,
вы можете добавить больше тегов или выбрать способ выравнивания тегов в изогнутых
размеры.
Обратите внимание, что вы не можете
измените следующие свойства, когда у вас открыт чертеж и вы редактируете
маркировка размера арматуры:
Размер до
Кромка детали
Конический тип
Изогнутый тип
При создании размера вручную
Настройка метода размещения считается следующим образом:
- Если выбрано несколько объектов арматурного стержня, команда Метка размера игнорирует параметр Фиксированный и автоматически
размещает метку размера арматурного стержня для каждого выбранного объекта арматурного стержня. - Если вы выбрали только один объект арматурного стержня и выбран метод размещения
установлен на Fixed, вам будет предложено выбрать позицию
для размерности. - Если вы выбрали только один объект арматурного стержня и выбран метод размещения
установите значение Free, размер будет размещен
автоматически. - С помощью команды «Арматурный стержень» на ленте можно создавать метки размеров арматурного стержня без
сначала выберите объект арматурного стержня. В этом случае вам будет предложено выбрать
объект арматуры:- Если метод размещения установлен на Фиксированный, вы
будет предложено выбрать положение для размера, и если
Установлен метод размещения
Бесплатно, размер будет размещен
автоматически. - После того, как размер был размещен вручную или автоматически,
вам будет предложено выбрать другой объект арматуры.
- Если метод размещения установлен на Фиксированный, вы
rebar_dimension_mark.rdim
Размер до: всех арматурных стержней
Подгруппа: выбрано
Выносная линия к видимому арматурному стержню: не выбрано
Объединить одинаковые размеры: 3*60=180
Минимальное количество для объединения: 1
Префикс установлен в тегах измерения.
Показать числовое значение: нет
выбрано.
rebar_tagged_dimension_mark.rdim
Размер до: всех арматурных стержней
Подгруппа: выбрано
Выносная линия к видимому арматурному стержню: не выбрано
Объединить одинаковые размеры: 3*60=180
Минимальное количество для объединения: 1
Установите соответствующий тег
содержание.
rebar_dimension_line.rdim
Размер до: начальных и конечных арматурных стержней
Подгруппа: не выбрано
Выносная линия до видимого арматурного стержня: выбрано
Объединить одинаковые размеры: Выкл.
Вы можете добавить метки размеров ко всем
арматурные стержни за один раз с помощью параметра Создать размерные метки для всех арматурных стержней
приложение. Это приложение создает любые типы меток размеров арматуры.
Открытие чертежа арматуры.
Чтобы настроить свойства метки размера арматурного стержня, откройте чертеж
список объектов панели свойств и выберите размер арматуры
отметка.Нажмите
кнопку Приложения и компоненты на боковой панели, чтобы открыть
Каталог приложений и компонентов.Поиск по Создать размерные метки для всех
арматуры и дважды щелкните приложение.Метки размеров арматуры создаются для всех
арматурные стержни в соответствии с заданными свойствами метки размеров арматурных стержней.
- Ниже показана скошенная скошенная деталь, а размер
линия повторяет форму края, который находится ближе всего к тому месту, где вы указываете.
размеры имеют искаженное представление. - Ниже приведена коническая изогнутая деталь, а размеры
имеют криволинейное представление. Ниже приведен пример криволинейных ортогональных размеров группы арматурных стержней с конусообразным изгибом с тегом размера:
Вы также можете добавить средние теги в арматурный стержень
размеры. Здесь применены двойные размеры:Теги криволинейных размеров можно выровнять с помощью
выбор одного из параметров в теге Изогнутый размер
список типов в свойствах измерения:В приведенном ниже примере виден только один арматурный стержень, а марки арматурных стержней выровнены по вертикали.
