1 2 npt что это: Резьба NPT – описание, основные размеры, технология нарезания + Видео
Содержание
Резьба дюймовая трубная коническая американская NPT-NPTF National Pipe Tapered — Компания Fluitech Systems
NPTF National Pipe Tapered Fuel — национальная трубная коническая топливная резьба. NPTF — герметичная резьба. Уплотнение происходит за счёт смятия резьб.
Описана стандартом ANSI/ASME B1.20.3
Штуцер NPTF имеет коническую резьбу с конусностью 1:16 (угол конуса φ=3°34’48»).
Штуцер NPTF совместим с внутренней резьбой NPTF, NPSF или NPSM.
Резьбы NPTF используется в гидравлических системах, несмотря на то, что Национальная ассоциация по гидравлическим приводам США (NFPA) не рекомендует её для использования в гидравлике.
Номинальный размер | Наружный диаметр, mm | Отверстие под резьбу, mm | TPI, ниток на дюйм | Шаг витка, mm |
Резьба NPTF 1/16″ | 7,870 | 6,00 | 27 | 0,940 |
Резьба NPTF 1/8″ | 10,217 | 8,25 | 27 | 0,940 |
Резьба NPTF 1/4″ | 13,577 | 10,70 | 18 | 1,411 |
Резьба NPTF 3/8″ | 17,016 | 14,10 | 18 | 1,411 |
Резьба NPTF 1/2″ | 21,211 | 17,40 | 14 | 1,814 |
Резьба NPTF 3/4″ | 26,566 | 22,60 | 14 | 1,814 |
Резьба NPTF 1″ | 33,195 | 28,50 | 11,5 | 2,209 |
Резьба NPTF 1. 1/4″ | 41,952 | 37,00 | 11,5 | 2,209 |
Резьба NPTF 1.1/2″ | 48,021 | 43,50 | 11,5 | 2,209 |
Резьба NPTF 2″ | 60,060 | 55,00 | 11,5 | 2,209 |
Резьба NPTF 2.1/2″ | 72,642 | 65,50 | 8 | 3,175 |
Резьба NPTF 4″ | 113,913 | 107,00 | 8 | 3,175 |
Резьба конусная (NPT) с конусностью 1:16 (угол конуса φ=3°34’48») или цилиндрическая (NPS) резьба по . Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р.
Описана стандартом ANSI/ASME B1.20.1.
Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.
Номинальный размер | Наружный диаметр, mm | Отверстие под резьбу, mm | TPI, ниток на дюйм | Шаг витка, mm |
Резьба NPT 1/16″ | 7,895 | 6,00 | 27 | 0,941 |
Резьба NPT 1/8″ | 10,242 | 8,25 | 27 | 0,941 |
Резьба NPT 1/4″ | 13,616 | 10,70 | 18 | 1,411 |
Резьба NPT 3/8″ | 17,055 | 14,10 | 18 | 1,411 |
Резьба NPT 1/2″ | 21,223 | 17,40 | 14 | 1,814 |
Резьба NPT 3/4″ | 26,568 | 22,60 | 14 | 1,814 |
Резьба NPT 1″ | 33,228 | 28,50 | 11,5 | 2,209 |
Резьба NPT 1. 1/4″ | 41,985 | 37,00 | 11,5 | 2,209 |
Резьба NPT 1.1/2″ | 48,054 | 43,50 | 11,5 | 2,209 |
Резьба NPT 2″ | 60,092 | 55,00 | 11,5 | 2,209 |
Резьба NPT 2.1/2″ NPT | 72,699 | 65,50 | 8 | 3,175 |
Резьба NPT 3″ | 88,608 | 81,50 | 8 | 3,175 |
Резьба NPT 3. 1/2″ | 101,316 | 94,30 | 8 | 3,175 |
Резьба NPT 4″ | 113,973 | 107,00 | 8 | 3,175 |
Резьба NPT 5″ | 141,300 | 134,384 | 8 | 3,175 |
Резьба NPT 6″ | 168,275 | 161,191 | 8 | 3,175 |
Резьба NPT 8″ | 219,075 | 211,673 | 8 | 3,175 |
Резьба NPT 10″ | 273,050 | 265,311 | 8 | 3,175 |
Резьба NPT 12″ | 323,850 | 315,793 | 8 | 3,175 |
Трубная коническая (NPT) резьба
Резьбовое
Наиболее распространенным в США типом трубной резьбы является стандарт NPT, с которым можно столкнуться при покупке труб и сантехнической арматуры американского производства. Данный стандарт применяется в соединениях, от которых требуется повышенная герметичность при работе в условиях сильного давления циркулирующей по трубопроводу среды.
NPT резьба
В статье мы рассмотрим коническую NPT резьбу, изучим ее типоразмеры и параметры, а также подберем взаимозаменяемый отечественный стандарт.
Cодержание статьи
- 1 Общая информация, маркировка
- 2 Схема и технические характеристики
- 2.1 Технология нарезки
- 2.2 Похожие статьи
Общая информация, маркировка
Трубная коническая резьба класса NPT существует в двух конфигурациях — наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.
Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT — машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.
Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой — внешний конус. Угол наклона конуса унифицирован и составляет 3034’49», что равно конусности (С)1:16.
Существует два типа размерности конической резьбы — дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

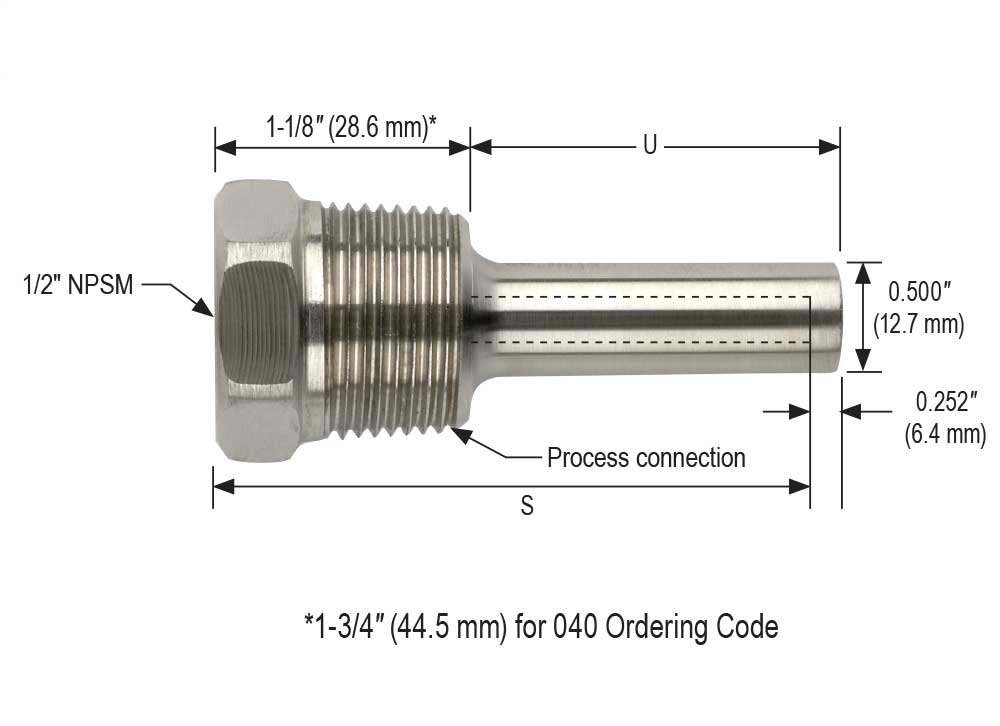

Внешний вид конической NPT резьбы
Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:
- ANSI/ASME B36.10M;
- BS 1600, 10255;
- DIN 2999.
Также существуют отечественные нормативные докумены на коническое соединение:
- ГОСТ №6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов»;
- ГОСТ №6211-81 «Основные нормы взаимозаменяемости — резьба трубная коническая».
На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой — коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.
Схема и технические характеристики
Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:
- d (наружный тип резьбы), D (внутренний тип) — внешний диаметр;
- d1, D1 — внутренний диаметр;
- d2, D2 — средний (промежуточный) диаметр;
- p — шаг профиля;
- f — угол конуса;
- H- высота исходного треугольника;
- Н1 — рабочая высота профиля;
- R — радиус закругления впадины и вершины;
- C — срез впадины и вершины.
Схема NPT резьбы
Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.
Рассмотрим основные параметры наиболее распространенных NPT соединений:
Типоразмер («) | Количество витков профиля на дюйм (шт) | Длина (мм) | Диаметр (мм) | |||
Рабочая | От торца до плоскости | D=d | D1=d1 | D2=d2 | ||
1/16 | 27 | 6.5 | 4.06 | 7.89 | 6.389 | 7.142 |
1/8 | 27 | 7 | 4.57 | 10.27 | 8.77 | 9.52 |
1/4 | 18 | 9.5 | 5.10 | 13.58 | 11.31 | 12.45 |
3/8 | 18 | 10.5 | 6.10 | 17.06 | 14.80 | 15.93 |
1/2 | 14 | 13.5 | 8.13 | 21.22 | 18.32 | 19.78 |
3/4 | 14 | 14.0 | 8.61 | 26.57 | 23.67 | 25.12 |
1 | 11. 5 | 17.5 | 10.16 | 33.23 | 29.70 | 31.47 |
1 1/4 | 11.5 | 18 | 10.67 | 41.99 | 38.46 | 40.22 |
1 1/2 | 11.5 | 18.5 | 10.67 | 48.06 | 44.52 | 46.30 |
2 | 11.5 | 19 | 11.08 | 60.10 | 56.56 | 58.33 |
Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.
Технология нарезки
В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.
Нарезка конической резьбы
Процесс нарезки состоит из следующих этапов:
- Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.
- На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.
- Включается электропривод станка.
- Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.
- Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.
- По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.
Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.
Похожие статьи
Таблица размеров конической трубной резьбы по национальному стандарту NPT
Коническая трубная резьба по национальному стандарту
Таблица размеров NPT
Стандартное оборудование ANSI
Производство
Процессы
приложений
и дизайн
Национальный стандарт Коническая трубная резьба Размер NPT
Диаграмма — включает данные как о внешней, так и о внутренней трубной резьбе.
Скорость конусности для всех резьб NPT составляет 1⁄16 (3⁄4 дюйма на
фут) измеряется изменением диаметра (трубной резьбы)
на расстоянии. Угол между конусом и центральной осью
трубы составляет 1° 47» 24″″ (1,7899°). Обычно используется
размеры 1/⁄8, 1/⁄4, 3/⁄8, 1⁄/2, 3⁄/4, 1, 1 1⁄/4,
1 1⁄/2 и 2 дюйма, которые чаще всего встречаются на трубах и фитингах.
поставщиков США. Иногда встречаются размеры меньше 1/⁄8 дюйма.
используется для сжатого воздуха, в то время как размеры более 2 дюймов
редко, из-за использования альтернативных методов соединения, что
используются с этими большими размерами. NPT определяется ANSI/ASME
стандарт B1.20.1.
Номинальный размер трубы слабо связан с внутренним диаметром
трубы сортамента 40. Из-за толщины стенки трубы
фактический диаметр резьбы больше, чем NPS, значительно
так для малых NPS. Другие графики трубы имеют другую стенку
толщина, но внешний диаметр (внешний диаметр) и профиль резьбы остаются
одинаковые, поэтому внутренний диаметр трубы разный
от номинального диаметра.
Родственный:
Основные размеры конической трубы американского национального стандарта
Резьба, NPTФормулы и калькулятор делительного диаметра NPT American National
Стандартная коническая трубная резьба
Примечания: Ссылка ANSI/ASME B1.20.1-1983 (R1992) Все единицы измерения указаны в дюймах. |
| | | | | | | | |
0,3125 | 1⁄16 | 27 | 0,03704 | 0,27118 | 0,160 | 0,28118 | 0,2611 | 0,28750 |
0,405 | 1⁄8 | 27 | 0,03704 | 0,36351 | 0,1615 | 0,37360 | 0,2639 | 0,38000 |
0,540 | 1⁄4 | 18 | 0,05556 | 0,47739 | 0,2278 | 0,49163 | 0,4018 | 0,50250 |
0,675 | 3⁄8 | 18 | 0,05556 | 0,61201 | 0,240 | 0,62701 | 0,4078 | 0,63750 |
0,840 | 1/2 | 14 | 0,07143 | 0,75843 | 0,320 | 0,77843 | 0,5337 | 0,79179 |
1. 050 | 3⁄4 | 14 | 0,07143 | 0,96768 | 0,339 | 0,98887 | 0,5457 | 1.00179 |
1,315 | 1 | 11 1/2 | 0,08696 | 1.21363 | 0,400 | 1.23863 | 0,6828 | 1.25630 |
1,660 | 1 1/4 | 11 1/2 | 0,08696 | 1.55713 | 0,420 | 1.58338 | 0,7068 | 1.60130 |
1.900 | 1 1/2 | 11 1/2 | 0,08696 | 1.79609 | 0,420 | 1.82234 | 0,7235 | 1.84130 |
2,375 | 2 | 11 1/2 | 0,08696 | 2. 26902 | 0,436 | 2,29627 | 0,7565 | 2.31630 |
2,875 | 2 1/2 | 8 | 0,12500 | 2,71953 | 0,682 | 2,76216 | 1.1375 | 2.79062 |
3.500 | 3 | 8 | 0,12500 | 3.34062 | 0,766 | 3.38850 | 1.2000 | 3.41562 |
4.000 | 3 1/2 | 8 | 0,12500 | 3,83750 | 0,821 | 3,88881 | 1.2500 | 3,91562 |
4.500 | 4 | 8 | 0,12500 | 4.33438 | 0,844 | 4. 38712 | 1.3000 | 4.41562 |
5,563 | 5 | 8 | 0,12500 | 5.39073 | 0,937 | 5.44929 | 1.4063 | 5.47862 |
6,625 | 6 | 8 | 0,12500 | 6.44609 | 0,958 | 6.50597 | 1,5125 | 6.54062 |
8,625 | 8 | 8 | 0,12500 | 8.43359 | 1,063 | 8.50003 | 1,7125 | 8.54062 |
10.750 | 10 | 8 | 0,12500 | 10.54531 | 1.210 | 10.62094 | 1,9250 | 10,66562 |
12. 750 | 12 | 8 | 0,12500 | 12.53281 | 1.360 | 12.61781 | 2.1250 | 12.66562 |
14.000 | 14 | 8 | 0,12500 | 13.77500 | 1,562 | 13.87262 | 2,2500 | 13.91562 |
16.000 | 16 | 8 | 0,12500 | 15.76250 | 1,812 | 15.87575 | 2.4500 | 15.91562 |
18.000 | 18 | 8 | 0,12500 | 17,75000 | 2.000 | 17.87500 | 2,6500 | 17.91562 |
20. 000 | 20 | 8 | 0,12500 | 19.73750 | 2,125 | 19.87031 | 2,8500 | 19.91562 |
24.000 | 24 | 8 | 0,12500 | 23.71250 | 2,375 | 23.86094 | 3.2500 | 23.91562 |
