16Б05П паспорт: 16Б05П Станок токарно-винторезный повышенной точности. Паспорт, схемы, характеристики, описание

16Б05А Станок токарно-винторезный особо высокой точности. Паспорт, схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка 16Б05А

Производителем токарно-винторезного станка 16Б05А был Одесский станкостроительный завод.

Станки, выпускаемые Одесским станкостроительным заводом (ОСЗ) и Опытно-механическим заводом (ОМЗ)

• 1П611
  — станок токарно-винторезный повышенной точности, Ø 250
• 16Б05А
  — станок токарно-винторезный особо высокой точности, Ø 250
• 16Б05П
  — станок токарно-винторезный повышенной точности, Ø 250, Кировакан
• 16М05А
  — станок токарно-винторезный особо высокой точности, Ø 250
• 1601
  — станок токарный настольный Ø 125
• 1604
  — станок токарно-винторезный повышенной точности, Ø 200
• 1613Д
  — станок токарно-винторезный прецизионный, Ø 240 х 270
• OT-4
  — станок токарно-винторезный повышенной точности облегченный, Ø 250
• OT-5
  — станоктокарно-винторезный повышенной точности облегченный, Ø 250

16Б05А токарно-винторезный станок особо высокой точности. Назначение, область применения

Токарно-винторезный станок особо высокой точности 16Б05А с наибольшим диаметром обработки над станиной 250мм, предназначен для выполнения различных токарных работ высокой точности, выполняемых в центрах, цанге, патроне и планшайбе, а также для нарезания метрических, дюймовых и модульных резьб.

Токарный станок 16Б05А обеспечивает качество обрабатываемой поверхности и точности работы (точность размеров и геометрических форм) высокого класса.

Станок 16Б05А применяется на предприятиях приборостроительной, радиотехнической, инструментальной промышленности и точного машиностроения.

Принцип работы и особенности конструкции станка

Основная особенность токарного станка 16Б05А — гидростатические опоры шпинделя, которые задействованы от агрегата гидростатики станка.

Вторая особенность — привод тонких подач в коробке подач станка. При чистовой обработке коробка подач приводится ременной передачей от вариатора к шкиву коробки подач. Блокировка в механизме управления обеспечивается невозможность одновременного включения подачи от ременного привода и от гитары.

В остальном конструкция станка 16Б05А идентична конструкции станка 16Б05П

повышенной точности.

Установка вариатора на специальной плите, не имеющей контакта с тумбой, а также независимая подвеска фартука станка обеспечивают снижение уровня вибрации при обработке и повышают качество обрабатываемой поверхности.

Коробка подач обеспечивает возможность нарезания большого количества метрических, модульных резьб и получения широкого диапазона продольных и поперечных подач без смены шестерен гитары. Шпиндель установлен в оригинальных радиальных и упорных гидростатических подшипниках, что в сочетании с жесткой конструкцией станка позволяет производить уникальную по точности токарную обработку.

Станок предназначен для использования в климатических условиях УХЛ4.1 по ГОСТ 15150-69.

В автоматическую линию не встраивается.

Класс точности станка — А по ГОСТ 8—82Е (особо высокой точности).

Разработчик — Одесское СКБ специальных станков.

Изготовитель — Одесский станкостроительный завод.

Обозначение токарного станка

Общий вид

Токарный станок 16Б05П – это высокоточная техника, использовался на предприятиях приборостроительной отрасли, инструментальных, заводах, которые изготавливали продукцию точного машиностроения. С минимальными допусками и превосходным качеством 16Б05П способен выполнять практически любые токарные функции.

16Б05А Общий вид токарно-винторезного станка

16Б05А Станок токарно-винторезный особо высокой точности.

Паспорт, схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка 16Б05А

Производителем токарно-винторезного станка 16Б05А был Одесский станкостроительный завод.

Станки, выпускаемые Одесским станкостроительным заводом (ОСЗ) и Опытно-механическим заводом (ОМЗ)

• 1П611 — станок токарно-винторезный повышенной точности, Ø 250
• 16Б05А — станок токарно-винторезный особо высокой точности, Ø 250
• 16Б05АФ10 — станок токарно-винторезный особо высокой точности с УЦИ, Ø 250
• 16Б05П — станок токарно-винторезный повышенной точности, Ø 250, Кировакан
• 16М05А — станок токарно-винторезный особо высокой точности, Ø 250
• 1601 — станок токарный настольный Ø 125
• 1604 — станок токарно-винторезный повышенной точности, Ø 200
• 1613Д — станок токарно-винторезный прецизионный, Ø 240 х 270
• OT-4 — станок токарно-винторезный повышенной точности облегченный, Ø 250
• OT-5 — станоктокарно-винторезный повышенной точности облегченный, Ø 250

16Б05А токарно-винторезный станок особо высокой точности.

Назначение, область применения

Токарно-винторезный станок особо высокой точности 16Б05А с наибольшим диаметром обработки над станиной 250мм, предназначен для выполнения различных токарных работ высокой точности, выполняемых в центрах, цанге, патроне и планшайбе, а также для нарезания метрических, дюймовых и модульных резьб.

Токарный станок 16Б05А обеспечивает качество обрабатываемой поверхности и точности работы (точность размеров и геометрических форм) высокого класса.

Станок 16Б05А применяется на предприятиях приборостроительной, радиотехнической, инструментальной промышленности и точного машиностроения.

Принцип работы и особенности конструкции станка

Основная особенность токарного станка 16Б05А — гидростатические опоры шпинделя, которые задействованы от агрегата гидростатики станка.

Вторая особенность — привод тонких подач в коробке подач станка. При чистовой обработке коробка подач приводится ременной передачей от вариатора к шкиву коробки подач. Блокировка в механизме управления обеспечивается невозможность одновременного включения подачи от ременного привода и от гитары.

В остальном конструкция станка 16Б05А идентична конструкции станка 16Б05П повышенной точности.

Установка вариатора на специальной плите, не имеющей контакта с тумбой, а также независимая подвеска фартука станка обеспечивают снижение уровня вибрации при обработке и повышают качество обрабатываемой поверхности.

Коробка подач обеспечивает возможность нарезания большого количества метрических, модульных резьб и получения широкого диапазона продольных и поперечных подач без смены шестерен гитары. Шпиндель установлен в оригинальных радиальных и упорных гидростатических подшипниках, что в сочетании с жесткой конструкцией станка позволяет производить уникальную по точности токарную обработку.

Станок предназначен для использования в климатических условиях УХЛ4. 1 по ГОСТ 15150-69.

В автоматическую линию не встраивается.

Класс точности станка — А по ГОСТ 8—82Е (особо высокой точности).

Разработчик — Одесское СКБ специальных станков.

Изготовитель — Одесский станкостроительный завод.

Обозначение токарного станка

16Б05А Габаритные размеры рабочего пространства токарно-винторезного станка

Габарит рабочего пространства токарного станка 16Б05а

16Б05А Посадочные и присоединительные базы токарно-винторезного станка

Посадочные и присоединительные базы токарно-винторезного станка 16Б05а

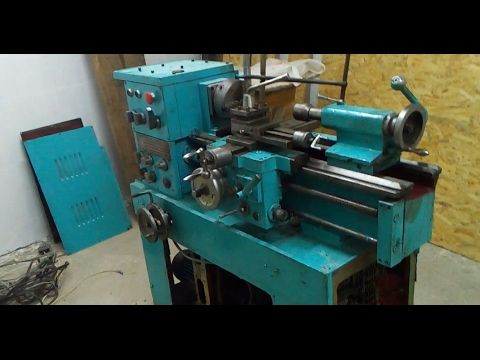

16Б05А Общий вид токарно-винторезного станка

Фото токарно-винторезного станка 16Б05а

Фото токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

Фото токарно-винторезного станка 16Б05а

Фото токарно-винторезного станка 16Б05а

Фото токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

Фото токарно-винторезного станка 16Б05а

Фото токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

16Б05А Расположение составных частей токарно-винторезного станка

Расположение основных узлов токарно-винторезного станка 16Б05а

Перечень составных частей токарно-винторезного станка 16Б05А

1. Станина — 16Б05А.111.000
2. Тумба — 16Б05А.121.000
3. Вариатор — 16Б05А.212.000
4. Бабка передняя — 16Б05А.221.000
5. Гитара — 16Б05А.311.000
6. Коробка подач — 16Б05А.321.000
7. Фартук — 16Б05А.331.000
8. Суппорт — 16Б05А.343.000
9. Охлаждение — 16Б04А.511.000
10. Ограждение — 16Б04А.611.000
11. Щит — 16Б05А.621.000
12. Агрегат гидростатики — 16Б04А.071.000
13. Установка насосная СОЖ — 16Б04А.714.000
14. Гидрокоммуникация — 16Б04А.721.000
15. Бабка задняя — 16Б05А.231.000
16. Электрооборудование — 16Б04А.811.000
17. Переключатель — 16Б05А.822.000
18. Блок управления и контроля — 16Б04А.715. 000

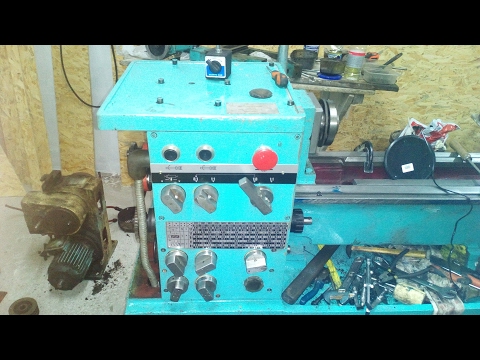

16Б05А Расположение органов управления токарно-винторезным станком

Расположение органов управления токарно-винторезным станком 16Б05а

Перечень органов управления токарно-винторезным станком 16Б05А

• 1. Кнопка «Стоп» и торможения шпинделя
• 2. Рукоятка перебора скоростей
• 3. Кнопка «Пуск» прямого вращения шпинделя
• 4. Кнопка «Пуск» обратного вращения шпинделя
• 6. Рукоятка звена увеличения шага резьбы
• 7. Рукоятка реверса привода подачи
• 9. Рукоятка переключения подач и резьб
• 10. Рукоятка переключения подач и резьб
• 11. Рукоятка включения ходового винта или ходового валика
• 12. Рукоятка переключения подач и резьб
• 13. Рукоятка переключения подач и резьб
• 14. Рукоятка переключения скоростей вариатора
• 16. Маховичок изменения чисел оборотов шпинделя
• 18. Рукоятка включения предохранительного устройства фартука
• 19. Маховичок настройки величины тягового усилия
• 21. Рукоятка включения маточной гайки
• 22. Кнопка переключения продольной и поперечной подачи суппорта
• 24. Маховичок перемещения пиноли задней бабки
• 25. Рукоятка зажима задней бабки
• 26. Рукоятка перемещения верхней каретки
• 27. Рукоятка зажима пиноли задней бабки
• 29. Выключатель освещения
• 30. Рукоятка зажима резцедержателя
• 31. Рукоятка ручного поперечного перемещения
• 32. Маховичок ручного продольного перемещения
• 33. Кнопка включения маховичка и лимба продольной подачи
• 35. Выключатель охлаждения
• 38. Вводной автомат

16Б05А Кинематическая схема токарно-винторезного станка и схема расположения подшипников

Кинематическая схема токарно-винторезного станка 16Б05а

1. Схема кинематическая токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

2. Схема расположения подшипников токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

Кинематическая схема станка позволяет осуществлять следующие операции:

• главное движение — вращение шпинделя
• движение подачи — перемещение резца
• вращение насоса смазки

16Б05А Вариатор токарно-винторезного станка

Вариатор токарно-винторезного станка 16Б05а

Вариатор (бесступенчатая коробка скоростей)

Вариатор состоит из собственно вариатора и двухступенчатой коробки скоростей (коробки переключения диапазонов).

Первый (ведущий) вал 2 вариатора приводится во вращение фланцевым электродвигателем через зубчатую полумуфту. Вторая половина муфты выполнена заодно с валом 2, на котором установлены неподвижный (в осевом направлении) диск 4 и подпружиненный скользящий диск 3, образующие ведущий шкив вариатора. От этого шкива вращение посредством широкого клинового ремня передается валу 7 через ведомый шкив вариатора, состоящий из неподвижного диска 5 и управляемого скользящего диска 6.

Кроме ведомого шкива, на валу 7 расположены зубчатые колеса 8 и 9. Зубчатое колесо 9 снабжено наружным и внутренним зубчатым венцом полумуфтой. Зубчатое колесо 8, перемещаясь по шлицам вдоль вала 7, переключает диапазоны скоростей выходного вала вариатора. На этом валу посажен ведущий шкив клиноременной передачи, связывающей вариатор с передней бабкой. Для натяжения передачи корпус 11 коробки скоростей вариатора может поворачиваться на стакане 10, закрепленном на корпусе 1 вариатора. Поворот корпуса 11 производится при помощи стяжной гайки 21, после чего корпус закрепляется винтами на стакане 10.

Механизм управления вариатором и коробкой скоростей расположен сверху на корпусе вариатора. Маховичок 12 управляет перемещением скользящего диска 6, рукоятка 16 служит для переключения шестерен в коробке скоростей. Планетарная передача 20—19—18—17 связывает маховичок 12 с диском 13, на котором установлено кольцо 14 с лимбом 15. На лимбе нанесены две шкалы скорости вращения шпинделя, одна — для прямого включения шпинделя, вторая — для включения шпинделя через перебор.

Для отсчета показаний шкал служат две пары указательных штрихов, нанесенных на прозрачном щитке, расположенном над лимбом. При переключении скоростей вариатора щиток перемещается вместе с рукояткой 16. Для отсчета следует пользоваться той парой указательных штрихов, которая в данный момент находится в верхнем положении.

16Б05А Шпиндельная бабка токарно-винторезного станка

Шпиндельная бабка токарно-винторезного станка 16Б05а

Шпиндельная бабка токарно-винторезного станка 16Б05а. Скачать в увеличенном масштабе

В корпусе передней бабки собраны:

• шпиндель
• перебор
• привод резьб и подач с трензелем
• механизм управления

Передаточное отношение перебора передней бабки равно 1/8 Управление перебором 6, 7 и муфтой 10 прямого включения осуществляется одной рукояткой. Рядом с шестерней перебора 11 на шпинделе 4 расположено зубчатое колесо 3 привода резьб и подач. Зубчатое колесо 1, расположенное на первом валу 12 привода резьб и подач, может соединяться либо с зубчатым колесом перебора 11, либо с зубчатым колесом 3, сидящим на шпинделе. Это дает возможность при включенном переборе получить увеличение шага резьб

Изменение направления подачи или нарезаемой резьбы осуществляется трензелем, состоящим из двойного зубчатого колеса 13, скользящего зубчатого колеса 15 и паразитного колеса 16. Колеса 15 посажено на шлицы выходного вала 14, на конец которого надевается одно из сменных колес гитары.

Рукоятки управления механизмами передней бабки расположены на передней стенке бабки. Спереди к корпусу бабки 5 прикреплен литой кожух, в котором установлены кнопки управления главным электродвигателем.

Смазка механизмов передней бабки — централизованная, от смазочного агрегата.

16Б05А Коробка подач токарно-винторезного станка

Коробка подач токарно-винторезного станка 16Б05а

Коробка подач токарно-винторезного станка 16Б05А. Скачать в увеличенном масштабе

Коробка подач станка (рис. 6.6) в сочетании с гитарой позволяет устанавливать требуемые передаточные отношения для нарезания резьб с различным шагом и получения различных продольных и поперечных подач.

В коробке подач имеются следующие механизмы:

• Механизм основного ряда (зубчатые колеса 1, 2, 3, 4, 18, 21, 22, 23)
• Механизм множительный (зубчатые колеса 5, 6, 14, 15, 16, 17, 26)
• Механизм смещения ряда (зубчатые колеса 19, 20, 22, 23)
• Механизм переключения передачи движения на ходовой валик или на ходовой винт (полумуфта 13, зубчатые колеса 11, 10, 9, 7)
• Механизм прямого включения ходового винта (полумуфты 13, 17)
• Механизм ременного привода тонких подач от вариатора(шкив 24)
• Механизм переключения (на рисунке не показаны)

Механизм основного ряда дает возможность получить четыре передаточных отношения, пропорциональные четырем шагам метрических или модульных резьб.

Умножая эти передаточные отношения на передаточные отношения множительного механизма (1/4, 1/2, 1, 2) и на передаточные отношения механизма смещения ряда (1,1 1/4), можно нарезать метрические и модульные резьбы при постоянной настройке гитары.

Механизмы переключения расположены на плите под крышкой коробки подач. Рукоятки переключения находятся на крышке спереди.

Давление масла от агрегата подается к переднему и заднему опорным подшипникам и регулируется двумя гидроклапанами давления.

Агрегат гидростатики обеспечивает, также, централизованную смазку шестерен и подшипников шпиндельной бабки, коробки подач и вариатора.

Гидросистема станка 16Б05а

Гидросистема в станке осуществляет:

1. питание гидростатических опор шпинделя;
2. смазку шестерен передней бабки и коробки скоростей;
3. смазку шестерен вариатора;
4. смазку шестерен коробки подач.

Гидросистема станка 16Б05А состоит из следующих узлов и группы:

• агрегат гидростатики;
• гидрокоммуникация;
• блок контроля нагрузки шпинделя.

В группу «Агрегат гидростатики» входят узлы:

• блок управления и контроля;
• установка насосная.

Группа «Агрегат гидростатики» представляет собой комплектную установку, включающую насосную установку, аппаратуру фильтрации, регулирования и контроля давления.

16Б05А Схема электрическая токарно-винторезного станка

Электрическая схема токарно-винторезного станка 16Б05а

Возможности токарно-винторезных станков

Стальной шар, полностью изготовленный на токарном станке 16Б05а

На фотографии показан стальной шар, полностью изготовленный на токарном станке.

Из цельной заготовки с помощью набора инструментов возможно выточить шар в шаре, куб в кубе в кубе и в кубе, куб в додекаэдре, который в свою очередь в шаре, кольцо в кольце.

Читайте также: Производители токарных станков в России

16Б05А Станок токарно-винторезный особо высокой точности. Видеоролик.

Основные технические характеристики станка 16Б05А

Наименование параметра	16М05А	16Б05А	16Б05АФ10
Основные параметры станка
Класс точности	А	А	А
Наибольший диаметр заготовки обрабатываемой над станиной, мм	250	250	250
Наибольший диаметр заготовки устанавливаемой над станиной, мм	270		270
Наибольший диаметр заготовки устанавливаемой над суппортом, мм	139	145	139
Наибольшая длина заготовки в центрах (РМЦ), мм	500	500	500
Высота центров над плоскими направляющими станины, мм	135	135
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	135	135
Диаметр заготовки, устанавливаемой в патроне, мм	5. .160	5..160	5..160
Диаметр заготовки, устанавливаемой в цанге, мм	4..28		4..17
Диаметр заготовки, устанавливаемой в люнете, мм	5..50		5..50
Наибольшая масса заготовки, устанавливаемой в центрах/ в патроне, мм			120/ 80
Показатели точности обработки образцов: круглость, мкм	1,2
Показатели шероховатости обработки образцов цветных металлов, мкм	0,04
Показатели шероховатости обработки образцов стали, мкм	0,63		0,63
Дискретность задания продольных перемещений суппорта по лимбу/ по УЦИ (ось Z), мм	0,1	0,1	0,1/ 0,002
Дискретность задания продольных перемещений суппорта по лимбу/ по УЦИ (ось X), мм	0,02	0,02	0,02/ 0,002
Точность позиционирования, мм			0,010
Количество управляемых осей/ одновременно управляемых	—	—	2/ 2
Тип УЦИ	—	—	Люмо-11, К-525
Тип датчиков	—	—	TGM-011
Длина датчиков, мм	—	—	620/ 170
Шпиндель
Диаметр отверстия в шпинделе, мм	32	26,5
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм		26	26
Центр шпинделя по ГОСТ 13214-67	Морзе 4	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	4К	4К	4К
Число ступеней частот прямого вращения шпинделя	б/с регулирование	б/с регулирование	б/с регулирование
Частота прямого вращения шпинделя, об/мин	25. .2500	25..2500	25..2500
Торможение шпинделя	есть	есть	есть
Наибольший крутящий момент на шпинделе, кНм	0,1	0,1	0,1
Суппорт. Подачи
Наибольшее продольное перемещение суппорта (ось Z), мм	520	520	520
Наибольшее поперечное перемещение суппорта (ось Х), мм	160	160	160
Перемещение суппорта поперечное на одно деление лимба, мм	0,02	0,02	0,02
Количество подач суппорта продольных	28	28	28
Количество подач суппорта поперечных	28	28	28
Пределы подач суппорта продольных (в скобках — при использовании звена увеличения шага), мм/об	0,01. .0,35 (0,01..2,8)	0,01..0,35 (0,01..2,8)	0,01..0,35 (0,01..2,8)
Пределы подач суппорта поперечных (в скобках — при использовании звена увеличения шага), мм/об	0,005..0,175 (0,005..1,4)	0,005..0,175 (0,005..1,4)	0,005..0,175 (0,005..1,4)
Шаги нарезаемых метрических резьб, мм	0,2..28	0,2..28	0,2..28
Шаги нарезаемых модульных резьб, мод	0,1..14	0,1..14	0,1..14
Шаги нарезаемых дюймовых резьб, ниток на дюйм	5..96	5..96	5..96
Скорость быстрых перемещений, мм/мин	нет	нет	нет
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм	150	150	150
Перемещение резцовых салазок на одно деление лимба, мм	0,02	0,02	0,02
Наибольший угол поворота резцовых салазок, град	±45°	±45°	±45°
Цена деления шкалы поворота резцовых салазок, град	1°	1°	1°
Наибольшее сечение державки резца, мм	16 х 16	16 х 16	16 х 16
Высота от опорной поверхности резца до оси центров (высота резца), мм	16	16	16
Число резцов в резцовой головке	4	4	4
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли, мм	85	85	85
Перемещение пиноли на одно деление лимба, мм	0,02	0,02	0,02
Перемещение пиноли на одно линейки, мм	1	1	1
Величина поперечного смещения корпуса бабки, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей, установленных на станке	3	3	3
Электродвигатель главного привода, кВт	1,5	1,5	1,5
Электродвигатель насоса гидростанции, кВт	2,2	0,75
Электродвигатель насоса охлаждающей жидкости, кВт	0,12	0,12	0,12
Насосная установка смазочной системы			БГ12-41
Суммарная мощность электродвигателей, установленных на станке, кВт	3,82	2,37	2,375
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1550 х 1350 х 1400	1530 х 910 х 1385	1460 х 940 х 1600
Масса станка, кг	1400	1365	1375

Список литературы:

1. Станок токарно-винторезный особо высокой точности 16Б05А. Руководство по эксплуатации, Одесса, 1984
2. Станки токарно-винторезные повышенной точности 16Б04П, 16Б05А. Руководство по эксплуатации, Одесса, 1976
3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
4. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
6. Батов В.П. Токарные станки., 1978
7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
8. Тепинкичиев В.К. Металлорежущие станки, 1973
9. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
10. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Формы паспорта

Вы можете заполнить эти формы с помощью онлайн-заполнителя форм или загрузив приложение в формате PDF. Инструмент для заполнения форм — это общий ресурс для 4 наших форм. Обычно при вводе информации вы видите форму, отличную от ожидаемой (например, DS-11 вместо DS-82). Заполнитель форм создаст для вас правильную форму на основе введенной вами информации.

Средство заполнения форм лучше всего подходит, если вы подаете заявление на получение или продлеваете свой паспорт США в Соединенных Штатах или продлеваете его по почте из Канады. Если вам нужно подать заявление или продлить свой паспорт США в другой стране, посетите веб-страницу посольства или консульства США в этой стране для получения дополнительной информации.

1. Заявление на получение паспорта США (DS-11)

• Вы должны заполнить эту форму, если  вы подаете заявление в первый раз, вы подаете заявление для своего ребенка младше 16 лет , либо вы не соответствуете нашим требованиям для продления паспорта.

2. Заявление на продление  (DS-82)

• Вам следует заполнить эту форму, если  вы соответствуете нашим требованиям для продления паспорта. Имейте в виду, что дети в возрасте до 16 лет не могут продлить свои паспорта и должны подать заявление, используя форму DS-11.
• Мы запускаем пилотную программу для клиентов, имеющих право на продление своих паспортов США через Интернет. Чтобы узнать о требованиях и начать процесс продления онлайн, перейдите на нашу страницу Продление онлайн.

3. Исправление данных, некоторые изменения имени и паспорта с ограниченным сроком действия (DS-5504)

• Вы можете использовать эту форму, если вам нужно изменить или исправить свой паспорт или необходимо заменить паспорт, срок действия которого был ограничен менее 10 лет (что является нормальным сроком действия паспорта взрослого человека).

Перечисленные ниже формы следует отправлять только в особых случаях.

1. Заявление об утере или краже паспорта (DS-64)

• Вы должны заполнить эту форму, если  вы потеряли свой паспорт или он был украден. Чтобы заменить утерянный или украденный паспорт, вы должны обратиться лично и подать форму DS-11 в дополнение к форме DS-64.

2. Заявление о согласии на выдачу паспорта ребенку (DS-3053)

• Вам следует заполнить эту форму, если один из родителей или опекун не может пойти с ребенком, чтобы лично подать заявление на получение паспорта ребенка. Родитель или опекун должен подать эту специальную форму в дополнение к заявлению ребенка (DS-11).

3. Заявление об особых семейных обстоятельствах (DS-5525)

• Вы должны заполнить эту форму, если один из родителей или опекун не может найти другого родителя или опекуна. Родитель, подающий заявление, должен подать эту специальную форму в дополнение к заявлению своего ребенка (DS-11).

4. Заявление о том, что вы не получили свой паспорт США (DS-86)

• Вы должны отправить эту форму только в том случае, если мы заполнили и отправили ваш паспорт по почте, а вы не получили его в течение 10 дней с момента получения отправив его по почте. Позвоните в Национальный паспортный информационный центр, и представители службы поддержки помогут вам заполнить эту форму.

Инструмент для заполнения форм является общим ресурсом для 4 наших форм. Обычно при вводе информации вы видите форму, отличную от ожидаемой (например, DS-11 вместо DS-82). Заполнитель форм создаст для вас правильную форму на основе введенной вами информации. Если у вас возникли технические проблемы при использовании инструмента, сообщите нам об этом, заполнив форму «Вопросы веб-сайта». Если у вас есть вопросы по заявке на получение паспорта, свяжитесь с нами.

Информация на испанском языке

Где подать заявку

Свяжитесь с нами

Просторный органайзер Hong Bao | Кошелек Анг Пао | Вместительный органайзер 100 красных пакетов | Органайзер Ang Pow

org/»>

• Роскошь

• Сумки и кошельки

Защита

ПРОСТОРНЫЙ Органайзер Hong Bao | Кошелек Анг Пао | Вместительный органайзер 100 красных пакетов | Органайзер Ang Pow | Просторный дизайн свинки 16B05

Новый

Почтовый

Сингапур

Состояние

Описание

Избегайте неловких моментов – выдачи неправильных красных пакетов не тем получателям! Наведите порядок с нашим органайзером Red Packet собственного дизайна!
Этот сверхвместительный органайзер Hong Bao может вместить до 100 красных пакетов плюс дополнительные деньги. Он поставляется с несколькими карманами, чтобы вы больше никогда не перепутали свои красные пакеты. Этот чехол надежно закрывается на встроенную двойную молнию, которую легко вытащить.
Что еще? Эта сумка имеет 4 разделенных кармана и средний карман на молнии для удобного хранения ваших красных пакетов, семейных паспортов и многого другого! Он поставляется с гнездом для ручки и 12 гнездами для карт, прикрепленными с двух сторон сумки, для еще более эффективных возможностей организации!
Пожалуйста, ознакомьтесь с фотографиями и видео, чтобы узнать больше!
< Дополнительный ремешок: ПРОДАЕТСЯ ОТДЕЛЬНО>
Вы можете добавить кожаный ремешок на запястье, короткий ремешок для переноски на руку или плечевой ремешок через плечо (*ВСЕ ПРОДАЕТСЯ отдельно) для удобства переноски.
<Размер>
22 см в длину x 11 см в высоту x 6 см в глубину или
8,5 дюймов в длину x 4,5 дюйма в высоту x 2 дюйма в глубину
< Особенности >
Цветной разделитель действует как раздел для лучшей организации красных пакетов, а также помогает упростить идентификацию знаменателя Хун Бао.
Поставляется с 12 слотами для карт
Средний карман на молнии для монет и наличных
2 маленьких D-образных крючка для ремешка на запястье или плечевого ремня
5 карманов (включая один на молнии) для удобной организации
Просторный и может вместить до 100 красных пакетов (в зависимости от толщины содержимого).
Подходит для китайского Нового года, чтобы разложить красные пакеты по разным номиналам.
Может также использоваться в качестве дорожной семейной сумки или повседневной сумки после CNY.
Можно превратить в слинг-сумку, зацепив/зацепив за плечевой ремень

Опубликовано

3 года назад

Доставка

Базовый пакет: 3~5 дней · 1,50 сингапурских долларов

Отслеживаемый пакет: 2~3 дня · 3

сингапурских долларов

Зарегистрированная почта для оплаты: 2~3 дня · 3,33 сингапурских долларов

Доступен новый способ оплаты

Нажмите «Купить» и выберите PayNow в качестве способа оплаты

Безопасная покупка с помощью Carousell Protection

Нажмите «Купить», чтобы разместить заказ. Получите свой заказ, как указано в списке, или верните деньги.

Знакомство с продавцом

Momluvdiy SG

@momluvdiy

присоединился 8 лет назад

Очень отзывчивый

Проверенные

Обзоры для @momluvdiy

5.0

(

2063

9000 4.064 9000 4.0164 9000 4.0164 9000 4.0164 9000 4.0164 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3

9000 3. !! Большое спасибо и надеюсь, что вам понравится продукт! 😃😃❤️❤️

@drearon∙10 месяцев назад

Простая сделка и продавец очень оперативно отвечает. Очень быстро получил товар! Хороший сервис и товар очень красивый. Сумка ручной работы превосходна. Обязательно куплю у нее снова.

Органайзер FLAP Ang Bao | Подсумок для красных пакетов | Органайзер с клапаном 50 красных пакетов | Flap Sanrio Design 22B03

38 сингапурских долларов

@archstarie∙10 месяцев назад

Очень отзывчивая и быстрая доставка, я получил товар в течение 5 дней. Отличное качество, спасибо

Органайзер FLAP Ang Bao Темно-желтый ананас | Подсумок для красных пакетов | Органайзер с клапаном 50 красных пакетов | Крышка темно-желтого ананасового дизайна 20B09

38 $

Читать все отзывы

MomLuvDIY SG@momluvdiy

5.0

(206 отзывов)

Следуйте за США

Facebook

Twitter

Блог

Carousell College

Cars & Property

Cars

Accessories

Property

Motorccl

Работа

Услуги по созданию образа жизни

Бизнес-услуги

Домашние услуги

Обучение и развитие

Мода

Женская мода

Luxury

Men’s Fashion

Beauty & Personal Care

другие

Все остальное

Bulletin Board

После

Бесплатные предметы

Home & Living

Мебель и домашнее проживание

и дети

Здоровье.
