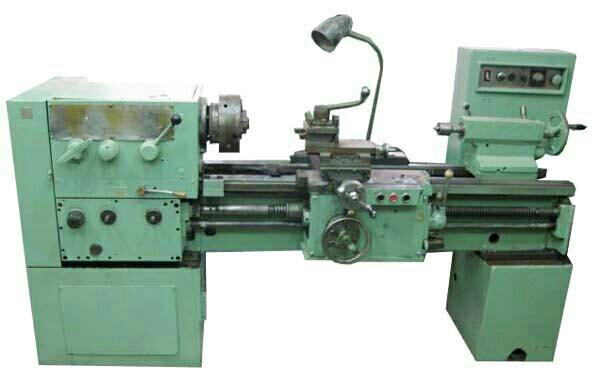

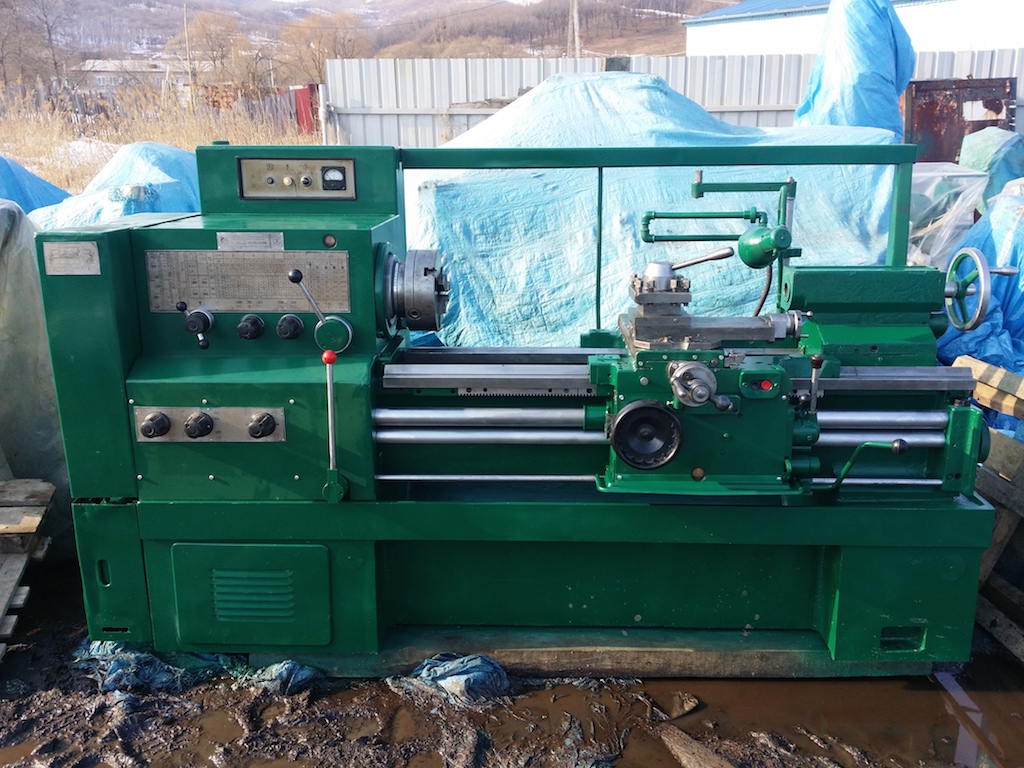

станок токарно-винторезный модель 16К20 ПМ1000
Машина после капитального ремонта.
Технические характеристики машины:
Качели над станиной, мм 400
Качели над поперечными суппортами, мм 220
Расстояние между центрами 1000
Класс точности по ГОСТ 8-82 Н
Размер внутреннего конуса в шпинделе Морзе 6 М80 *
Конец шпинделя по ГОСТ 12593-72 6К
Диаметр сквозного отверстия в шпинделе, мм 55
Максимальный вес закрепляемой в патроне заготовки, кг 300
Максимальная масса детали, закрепленной в центрах, кг 1300
Количество ступеней вращения шпинделя, шт. 23
Число ступеней частот обратного вращения шпинделя 12
Пределы частоты прямого вращения шпинделя, мин-1 12,5 — 2000
Пределы частоты обратного вращения шпинделя, мин-1 19 — 2420
Количество ступеней рабочих подач — продольных 42
Количество ступеней рабочих подач — крестовина 42
Пределы рабочих подач — продольные, мм / об 0,7 — 4,16
Пределы рабочих подач — поперечные, мм / об 0,035-2,08
Количество нарезанных метрических резьб 45
Количество нарезанных дюймовых резьб 28
Количество нарезанных модульных ниток 38
Количество шагов пропила 37
Количество нарезаемых ниток — спираль Архимеда 5
Наибольший крутящий момент, кНм 2
Наибольший ход пиноли, мм 200
Поперечное смещение корпуса, мм ± 15
Наибольшее сечение фрезы, мм 25
Мощность двигателя главного привода 10 кВт
Мощность электродвигателя привода быстрых перемещений опоры, кВт 0,75 или 1,1
Мощность охлаждающего насоса, кВт 0,12
Габаритные размеры станка (Д х Ш х В), мм
2 812 х 1 166 х 1 324
Масса станка, кг 3035
