Токарно-винторезный станок 1М61: характеристики, схемы и паспорт

Конструктивные части станка – коротко об их особенностях

Токарный агрегат 1М61 состоит из десяти узлов. Они приводятся далее:

• экран с защитной функцией;
• станина;
• электродвигатель и другое электрооборудование;
• суппорт;
• комплекс охлаждения с отдельным насосом;
• коробка скоростей;
• фартук;
• бабка;
• коробка подач;
• коробка передач.

Станок 1М61 по эксплуатационным показателям причисляют к классу «Н» (показатель точности). Посредством электродвигателя на агрегате может быть выполнена операция реверсирования. Вращение шпинделя изменяется при помощи шестерен (выбирается конкретная скорость). Описываемый токарно-винторезный агрегат позволяет делать при помощи резцового инструмента и машинного метчика точение (снаружи и внутри заготовок), нарезание резьбы, сверление и прочие операции, имеющие отношение к обработке разнообразных металлов.

Фартук 1М61, исключающий за счет наличия блокиратора одновременный запуск продольного и поперечного движения, необходим для выбора позиции суппорта (для этого используется валик или специальный рабочий винт). Данный блокиратор также не позволяет включать в один и тот же момент валик и винт. Все рабочие операции на станке осуществляются при помощи валика. Это не относится к процедуре нарезания резьбы, которая запускается винтом.

Это интересно: Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

С1Е61ПМ, С1Е61ВМ Электрооборудование токарного станка

Электрическая схема токарно-винторезного станка с1е61пм

Расположение электрооборудования на токарном станке с1е61пм

Расположение электрооборудования токарного станка

1. электрошкаф
2. сигнальная лампа
3. вводной выключатель
4. переключатель частоты вращения электродвигателя главного привода
5. амперметр, указывающий нагрузку
6. выключатель электронасоса охлаждения
7. тумблер включения тормоза
8. лампа местного освещения
9. конечный выключатель продольной подачи
10. электронасос охлаждения
11. электродвигатель главного привода
12. электромагнитная муфта тормоза шпинделя
13. электронасос смазки
14. выключатель реверса шпинделя
15. пост управления станком
16. конечный выключатель автоматического реверсирования и блокировки
17. упор
18. болт заземления
19. винт крепления установки конечного выключателя
20. конечный выключатель автоматического реверсирования и блокировки
21. штанга
22. винт крепления установки конечного выключателя
23. станина
24. переключатель автоматического режима

Примечание. Поз. 16, 17, 19, 20, 21, 24 только для станков С1Е61ВМ и С1Е61ПМ.

Электрооборудование станка

На станке могут применяться следующие напряжения: силовая цепь трехфазная, 50 или 60 Гц, 220, 380, 440, 500 В; цепь управления переменного тока — НО В, постоянного тока — 24 В; цепь местного освещения — 24 В.

На станке установлены три трехфазных короткозамкнутых асинхронных электродвигателя.

Шкаф электрооборудования установлен с задней стороны шпиндельной бабки. Питание подается к шкафу проводами марки ПГВ, сечением 2,5 мм2 через вводное отверстие; черного цвета — для линейных цепей и зеленого цвета — для заземления.

На задней стороне станины у станков с1е61пм и с1е61вм установлен конечный выключатель 9 (рис. 7) для ограничения хода каретки и отключения главного привода.

Автоматическое реверсирование перемещений каретки и главного привода установлено на станках с1е61пм и с1е61вм. Для этой цели на задней стенке станины 23 смонтированы выключатели конечные 16 и 20, переставляемые в продольном направлении по штанге 21.

Освещение рабочего места производится светильником 8 с гибкой стойкой типа НКСО1 с лампой МО 24×40, смонтированного на суппорте.

В корпусе переключателя реверса встроен конечный выключатель 14, предназначенный для включения прямого и обратного вращения электродвигателя главного привода.

На корпусе переключателя реверса встроен пост 15 управления станком. Для пуска и остановки электродвигателя главного привода.

1Е61МТ станок токарно-винторезный высокой точности. Назначение и область применения

Токарные станки моделей 1Е61МТ созданы на базе станка 1Е61М и относятся к классу легких токарных станков.

Станок токарно-винторезный модели 1Е61МТ является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — В.

Описание конструкции токарно-винторезного станка

Привод станка 1Е61МТ осуществляется от индивидуального электродвигателя мощностью 4,5 кВт и числом оборотов в минуту 1335.

Клиноременной передачей движение передается на приемный шкив коробки скоростей. От коробки скоростей шестью клиновыми ремнями движение передается дальше, на шкив передней бабки, а затем при помощи зубчатой муфты — на шпиндель.

Нарезание резьб высокой точности обеспечивается возможностью соединения ходового винта непосредственно с соответствующим комплектом сменных шестерен на гитаре, минуя всю цепь коробки подач.

Станок также позволяет нарезать резьбы нормальной точности при помощи коробки подач.

Цепь подачи станка имеет звено увеличения шага, посредством которого достигается восьмикратное увеличение табличного значения подач и шагов резьб.

Включая звено увеличения шага, можно производить нарезку крутых резьб, прорезать всевозможные крутые спирали, нарезать многозаходные червяки и выполнять ряд специальных работ.

Фартук станка имеет механизм «падающего» червяка, автоматически выключающего продольную и поперечную подачи при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломок при перегрузке. Но при работе ходовым винтом пользоваться продольным упором недопустимо.

В средней части шпиндельной бабки помещен клиновой приводной шкив, смонтированный на двух шарикоподшипниках. Таким образом, шпиндель разгружен от натяжения клиновых ремней.

Смазка передней бабки автоматическая, от отдельного масляного насоса. Включение главного электродвигателя и включение масляного насоса сблокированы, чем исключена возможность работы шпиндельной бабки без смазки.

Подвод смазочно-охлаждающей жидкости в зону резания производится электронасосом, включение которого осуществляется по мере надобности от отдельного выключателя.

Реверсирование главного движения станка — электрическое. Торможение вращения шпинделя производится противотоком в электродвигателе.

Применяемый на станке электродвигатель с повышенным скольжением обеспечивает повышение частоты реверсирования при нарезании резьб.

Производственные возможности станка значительно расширяются с помощью ряда дополнительных принадлежностей, прилагаемых к станку по особому заказу за отдельную плату.

Станок обеспечивает высокую точность при соблюдении следующих пунктов:

1. Не допускать установку станка вблизи машин ударного действия и машин, вызывающих внешние вибрации.
2. Станок должен быть установлен в чистом светлом помещении, но в то же время его следует предохранять от прямого солнечного света.
3. Не допускать установку станка вблизи приборов отопления.
4. Температура в помещении должна поддерживаться в пределах 18—20° С.

ТВ-01 — 1949 год, первая модель серии токарно-винторезных станков, Ø 340 х 1000 мм

ТВ-01М — токарно-винторезный станок

1Е61 — 1955 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

1Е61М — 1965 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61МТ — токарно-винторезный станок высокой точности, Ø 320 х 710

1Е61МТС — токарно-винторезный станок повышенной точности специализированный

1Е61ПМ, 1Е61ВМ — 1975 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61ПМа — токарно-винторезный станок повышенной точности, Б/с главный привод, Ø 320 х 710

1Е61ПМФ3 — токарно-винторезный станок повышенной точности с ЧПУ «ФС-2К», Ø 250 х 630

с1Е61ПМ, с1Е61ВМ — токарно-винторезный станок повышенной точности специализированный, Ø 320 х 710

УТ16П, УТ16В — 1982 год, токарно-винторезный станок высокой точности, Ø 320 х 710 мм

УТ16ПМ, УТ16ВМ — 1987 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

УТ16ПМТ, УТ16ВМТ — 1987 год, токарно-винторезный станок повышенной точности, Б/с главный привод

УТ16Ф3 — 1983 год, токарно-винторезный станок с ЧПУ «Луч-2Т», Ø 200 х 630 мм

УТ16Д — токарно-винторезный станок повышенной точности

Б/с главный привод — бесступенчатый привод шпинделя на двигателе постоянного тока или тиристорном преобразавателе частоты.

Основные технические характеристики

Каждая деталь имеет свои особенности, функциональное назначение и технические характеристики, которые влияют на общую работу оборудования.

Шпиндель

Этот узел имеет следующие характеристики:

• диаметральный размер отверстия, проходящего насквозь – 35 мм;
• наибольший размер прутка в диаметре, проходящего в отверстие – 32 мм;
• число ступеней прямого и обратного вращения – 24;
• есть торможение шпинделя.

Подачи и резьбы

Технические характеристики по этим параметрам:

• максимальное перемещение суппорта – 200 мм;
• продольное перемещение каретки – 600 мм;
• максимальное перемещение резцовых салазок – 120 мм;
• количество ступеней – 17.

Суппорт

На этой конструкции крепится резцедержатель и специальные салазки, которые используются для проточки конических поверхностей.

Суппорт перемещается в поперечном и продольном направлении. Верхняя часть именуется салазками и способна передвигаться на 12 см.

Посадочная и присоединительная базы станка. Шпиндель

Шпиндель – это вал, который необходим для крепления обрабатываемой заготовки. Шпиндель имеет отверстия, в котором обрабатываются пруты.

Сама шейка элемента имеет коническую или цилиндрическую форму. Шпиндель обеспечивает точность обработки, он должен обладать долговечностью, надежностью и допустимыми параметрами нагрева.

Передняя бабка

Передняя или шпиндельная бабка — осуществляет основную функцию станка, она передает крутящий момент от электродвигателя.

Шпиндель расположен вол внутренней части данной конструкции. С внешней стороны обоих стеночек расположена ручка коробки скоростей.

Задняя бабка

Еще также называют упорной. Основная функция данного компонента конструкции — фиксация заготовки. Также данная конструкция предназначена для установки различных сверл и других инструментов.

Это магнитная деталь, один из наиболее важных элементов конструкции. Отвечает за торможение оборотов при работе.

Станина

Чугунная основа всей конструкции, к которой крепятся все остальные детали станка. Она изготовлена литьевым способом, что позволяет снижать колебания станка. Справа от кронштейна расположены детали с электрическим оборудованием.

Коробка скоростей

С помощью коробки скоростей устанавливается конкретная частота вращения шпиндельного узла. Сам шпиндель может работать на 24 скоростях. 12 из них регулируются от шестерён станка, а другие 12 – через зубчатую муфту.

Это классический вариант, при помощи которого можно регулировать основные изменения в работе станка.

Коробка подач на 4 рукоятки

В данном случае есть 4 рукоятки, при помощи которых можно осуществлять следующие действия:

• установка типа резьбы и подач;
• регулировка величины резьбы и подач;
• регулировка шага резьбы и подач;
• включение ходового винта и вала.

Коробка передач гитара

Этот компонент служит для передачи движения от коробки скоростей в коробку подач, а также для настройки подач на определенный тип нарезаемой резьбы.

Движение передаётся в зависимости от того, метрическая, дюймовая, модульная или питчевая резьба нарезается на заготовке.

Электрооборудование и электрическая схема станка

Токарный станок 1М61 используется на мелкосерийных производствах уже не первое десятилетие.

Он снабжен всеми необходимыми компонентами, которые обеспечивают его универсальность, а также надежность и долговечность.

Управление станком

Регулировка устройствами производится с задействованием набора рабочих инструментов. Пиноль заставляет двигаться маховик. Она фиксируется с использованием особым образом сконструированного упора, располагающегося в задней бабке, закрепляемого на станине конкретной рукояткой. Ручки, находящиеся у станины спереди, применяются для регулирования конкретных рабочих процессов:

• включение проворачивания валика или винта;
• избирание вращательной частотности узла со шпинделем;
• настройка подачи;
• кнопка, запускающая механизм сцепки и расцепки рейки для создания резьбы с помощью шестеренного вала;
• движение верха суппорта;
• запуск и отключение разъемной гайки винта;
• выбор вида нарезки резьбы;
• отключение и запуск муфты предохранения;
• определение настроек резьбы и запуск обратного хода винта;
• сообщение о степени нагрузки;
• пуск прямого и реверсивного обращения бабки шпинделя;
• рукоятка для поворачивания и крепежа головки резца;
• кнопка запуска электронасоса, который подает охлажденную жидкость.
• кнопка запуска электропитания и зонального освещения рабочей области.

В устройстве станка предусматривается особенный рычаг, обеспечивающий фиксирование станочной каретки при исполнении работ на торце изделий.

Конструкция основных узлов токарно-винторезного станка 1М61

Станина

Станина станка устанавливается на двух тумбах и крепится к ним болтами. Между тумбами расположено корыто, предназначенное для стока охлаждающей жидкости в бачок электронасоса, установленного в правой тумбе. В левой тумбе смонтирован электродвигатель главного привода станка. Станина имеет три равнобокие призматические и одну плоскую направляющие. По двум внешним призмам перемещается суппорт, а на одной (средней) призме с плоской направляющей устанавливается задняя бабка.

Передняя бабка токарно-винторезного станка 1М61

Фото коробки скоростей токарно-винторезного станка 1М61

Фото коробки скоростей токарно-винторезного станка 1М61

Тормозная муфта токарно-винторезного станка 1М61

Фото тормозной муфты токарно-винторезного станка 1М61

Коробка скоростей

Чертеж коробки скоростей токарно-винторезного станка 1М61

Коробка скоростей (рис.

Изменение скорости вращения шпинделя производится рукоятками У1 и У2 (см. рис. 6). Рукоятка У2 имеет два положения: верхнее, соответствующее 12-и ступеням оборотов в диапазоне 16—160 об/мин, и нижнее, соответствующее 12-и ступеням оборотов в диапазоне 200—2000 об/мин.

Трензель (шестерни 28—30) предназначен для реверсирования вращения ходового винта при нарезании левых резьб и управляется рукояткой УЗ.

Шпиндель и все валы смонтированы на подшипниках качения. Передняя шейка шпинделя установлена на двухрядном роликовом подшипнике, а задняя — на регулируемом коническом подшипнике.

Люфт шпинделя регулируется гайкой 1. Для устранения радиального люфта шпинделя при износе переднего подшипника следует подтянуть гайку 2 (рис. 8).

Чертеж коробки подач токарно-винторезного станка 1М61

Коробка подач токарно-винторезного станка 1М61 (четыре рукоятки)

Чертеж коробки подач токарно-винторезного станка 1М61

Фото коробки подач токарно-винторезного станка 1М61

Более поздний вариант коробки подач — назначение рукояток:

• Рукоятка установки типа резьбы или подач
• Рукоятка установки величины подачи или резьбы
• Рукоятка установки шага резьбы и подач
• Рукоятка включения ходового винта или ходового вала

Коробка передач (гитара)

Коробка передач служит для передачи движения от коробки скоростей в коробке подач и для настройки подач на тип нарезаемой резьбы.

При нарезании метрических и дюймовых резьб движение передается через шестерни 31, 33 и 35 (см. рис. 6), а при нарезании модульных и питчевых резьб движение передастся через шестерни 32, 33 и 36.

Коробка подач

Коробке подач движение передается от коробки скоростей через гитару (рис. 9)

Увеличенные подачи (шаги) получаются только при низких скоростях шпинделя (16—160 об/мин). Увеличение в 16 раз.

При нарезании метрических и модульных резьб движение передается от вала XI (см. рис. 6) через зубчатую муфту 37а — 376 на ходовой винт XVII.

При нарезании дюймовых и питчевых резьб движение на ходовой винт передается через шестерни 37 и 38.

Для более точных резьб ходовой винт имеет прямое включение, без механизма цепи подач. Это достигается соответствующей наладкой шестерен гитары, поставляемых по особому заказу. Установка величины резьбы осуществляется рукоятками У4 и У5. Установка типа резьбы, включение ходового винта или ходового валика производится при помощи рукоятки У6.

Пример настройки метрической резьбы:

3*/4 • 32/36 • 30/60 • 30/60 • 30/60 • 6 = 0,5 мм

Пример настройки дюймовой резьбы:

25,4 : (3*/4 • 48/41 • 36/32 • 45/42 • 30/60 • 30/60 • 30/60 • 6) = 32

нитки на дюйм.

Примечание. Знаком * обозначено передаточное отношение шестерен от шпинделя до коробки подач, включая гитару.

Прямое включение ходового винта осуществляется установкой рукояток У5 и У6 в положение „Прямое включение ходового винта». При этом во избежание поломки шестерен необходимо сначала установить рукоятку У6, а затем рукоятку; У5

При ремонтных работах, связанных с разборкой коробки подач, следует обращать особое внимание и проверять правильность расположения шестерен согласно кинематической схеме

Чертеж суппорта токарно-винторезного станка 1М61

Фартук токарно-винторезного станка 1М61

Чертеж фартука токарно-винторезного станка 1М61

Фартук (рис. 10) передает движение суппорту от ходового винта или ходового валика. Подачи суппорта при обтачивании осуществляются исключительно при помощи ходового валика ходовой винт применяется только при нарезании резьбы.

Для включения продольной подачи суппорта рукоятку У12 необходимо вытянуть на себя и затем повернуть вправо влево в зависимости от требуемого направления движения суппорта.

Фото фартука токарно-винторезного станка 1М61

Чертеж задней бабки токарно-винторезного станка 1М61

Главные узлы токарно винторезного станка 1М61

Главные узлы станка

Базовым узлом станка является станина (1), имеющая наибольшую массу среди других комплектующих конструкций. Она базируется на площадке и крепится болтами. Станина имеет 2 направляющие, — одну формы «ласточкин хвост», а другую направляющую призматической формы. Благодаря таким формам направляющих и регулируемым клиньям, суппорт на станине держится жестко.

В левой части токарного станка 1М61 расположена передняя бабка (2). Она установлена таким образом в пазах, что её можно развернуть на несколько градусов, то есть сместить центр относительно оси. Этим при обработке добиваются конфигурации детали с плоским конусом.

В передней бабке размещена коробка скоростей (3), а снаружи рычаги управления. С торцевой части передней бабки смонтирована гитара сменных шестерен, на которой меняются шестерни перед нарезанием резьбы. В коробке скоростей размещен шпиндельный узел и посредством соединения определенных шестерен на блоках шпиндель вращается со скоростью от 16 до 2000 об/мин.

В тумбе слева размещен двигатель главного привода токарного станка 1М61 и обеспечивает включение прямого и обратного вращения шпинделя.

На станине справа располагается задняя бабка (7). В неё смонтирована пиноль с конусом Морзе 4, туда вставляется различный инструмент:

• сверла;
• метчики;
• плашки;
• центр.

Бабка задняя 1М61перемещается по станине и надежно крепится механическим зажимом. У неё ход пиноли составляет 100 мм и служит она, кроме определенных операций обработки, для поджатия длинной заготовки через вращающийся центр.

Посредине станка внизу расположен фартук (4). Через него проходит вал и винт. Вал служит для ускоренного перемещения суппорта, а винт для нарезания резьбы.

Над фартуком расположен суппорт (6), на нем крепится резцедержатель и салазки для протачивания конических поверхностей

Слева на передней бабке смонтирована коробка подач (5), а на ней рычаги и переключатели подач.

За станком расположен электрический шкаф (8), на нем смонтировано управление в виде автоматов.

Внизу станка в поддоне смонтирован для воды насос и там же внизу в корыто налита смазывающе-охлаждающая жидкость (с о ж).

Экран (9) предохраняет токаря от стружки и жидкости, которая разбрызгивается в процессе работы.

Таблица настройки станка для нарезания резьб

Нарезка производится плашками, метчиками и резцами. Рассмотрим нарезание резцами.

Чтобы нарезать необходимую резьбу по металлу, нужно так установить шестерни в коробке подач и в коробке скоростей, чтобы резец в резцедержателе прорезал профиль за один оборот шпинделя. Для этого на коробке скоростей и коробке подач устанавливаем соответствующую подачу и обороты по таблице, представленную выше.

Резьбовые резцы затачивать нужно с учетом материала обрабатываемой заготовки.

Верхняя часть резца (передний угол) может быть от 0 до -15 градусов, в зависимости от материала, чем мягче материал, тем угол может быть больше. Если резьба нарезается на заготовке из обычной углеродистой стали, то угол должен быть 0 градусов. А если из легированной стали, то угол делается отрицательным до 10 градусов.

Резьбовой резец должен формировать профиль, поэтому его угол должен соответствовать резьбе. Виды её представлены на верхней таблице, которой можно воспользоваться при заточке тех или иных резцов.

Задний угол не должен мешать при нарезке и поэтому делается одинаковым с двух сторон, или чуть меньше. Например, у профиля угол составляет 4 градуса, то задний угол у резца должен быть 3,5-3,8 градуса.

Технические характеристики станка 1В62Г

Наименование параметра	16В20	1В62Г	1В625М
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	445	445	500
Наибольший диаметр заготовки над суппортом, мм	220	220	290
Наибольший диаметр заготовки над выемкой станины, мм	–	620	690
Наибольшая длина заготовки (РМЦ), мм	750,1000,1500	750,1000,1500	1000,1500,2000
Наибольшая длина обтачивания, мм	650,900,1400	650,900,1400	900,1400,1900
Наибольшая масса заготовки в патроне, кг
Наибольшая масса заготовки в центрах, кг
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	54	54	60
Наибольший диаметр прутка, мм
Число ступеней частот прямого вращения шпинделя	24	24	24
Частота прямого вращения шпинделя, об/мин	10…1400	10…1400	10…1400
Число ступеней частот обратного вращения шпинделя	12	12	12
Частота обратного вращения шпинделя, об/мин	16. .1800	16..1800	16..1800
Размер внутреннего конуса в шпинделе	М5	М5	М5
Конец шпинделя по ГОСТ 12593-72	6К	6К	6К
Подачи
Наибольшее продольное перемещение каретки суппорта, мм	650, 900, 1400	650, 900, 1400	900, 1400, 1900
Наибольшее поперечное перемещение суппорта, мм	280	280	302
Наибольшее поперечное перемещение верхнего суппорта (салазок), мм	130	130	130
Число ступеней продольных/ поперечных подач	50/ 50	50/ 50	50/ 50
Пределы скорости продольных подач, мм/об	0,018..22,4	0,018..22,4	0,036..22,4
Пределы скорости поперечных подач, мм/об	0,009..11,2	0,009..11,2	0,018..11,2
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	4/ 2	4/ 2	4/ 2
Продольное перемещение на одно деление лимба, мм	1	1	1
Продольное перемещение на одно деление нониуса, мм	0,1	0,1	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,05	0,05	0,05
Перемещение салазок на одно деление лимба, мм	0,05	0,05	0,05
Количество нарезаемых резьб метрических	36	36	36
Пределы шагов нарезаемых резьб метрических, мм	0,5. .224	0,5..224	0,5..224
Количество нарезаемых резьб дюймовых	45	45	45
Пределы шагов нарезаемых резьб дюймовых	77..0,125	77..0,125	77..0,125
Количество нарезаемых резьб модульных	36	36	36
Пределы шагов нарезаемых резьб модульных	0,5..224	0,5..224	0,5..224
Количество нарезаемых резьб питчевых	45	45	45
Пределы шагов нарезаемых резьб питчевых	77..0,125	77..0,125	77..0,125
Предохранитель от перегрузки	есть	есть	есть
Блокировка продольных и поперечных подач	есть	есть	есть
Выключающие продольные упоры	есть	есть	есть
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более	Ra 2. 0	Ra 2.0
Задняя бабка
Наибольшая длина перемещения пиноли задней бабки, мм	150	150	150
Наибольшее перемещение задней бабки, мм	±15	±15	±15
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт	7,5	7,5	7,5
Привод ускоренных перемещений, кВт	0,75	0,75	0,37
Электродвигатель насоса охлаждения, кВт	0,12	0,12	0,12
Суммарная мощность, кВт	8,37	8,37
Габариты и масса станка
Габариты станка (длина ширина высота) (РМЦ 1000), мм	2800 1190 1450	2800 1190 1450	2800 1370 1700
Масса станка (РМЦ 1000), кг	2450	2430	2430

Список литературы:

Станки токарно-винторезные 16В20, 16В20А, 1В62Г, 1В62ГА, 1В625. Руководство по эксплуатации, 2004 Станки токарно-винторезные 16В20, 1В62Г, 1В625М. Руководство по эксплуатации 16В20.00.000 РЭ Станки токарно-винторезные 16В20, 1В62Г. Руководство по эксплуатации 1В62Г.00.000 РЭ3, 1993

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Батов В.П. Токарные станки., 1978

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Тепинкичиев В.К. Металлорежущие станки, 1973

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

1Е61МТ станок токарно-винторезный высокой точности.

Назначение и область применения

Токарные станки моделей 1Е61МТ созданы на базе станка 1Е61М и относятся к классу легких токарных станков.

Станок токарно-винторезный модели 1Е61МТ является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — В.

Описание конструкции токарно-винторезного станка

Привод станка 1Е61МТ осуществляется от индивидуального электродвигателя мощностью 4,5 кВт и числом оборотов в минуту 1335.

Клиноременной передачей движение передается на приемный шкив коробки скоростей. От коробки скоростей шестью клиновыми ремнями движение передается дальше, на шкив передней бабки, а затем при помощи зубчатой муфты — на шпиндель.

Нарезание резьб высокой точности обеспечивается возможностью соединения ходового винта непосредственно с соответствующим комплектом сменных шестерен на гитаре, минуя всю цепь коробки подач.

Станок также позволяет нарезать резьбы нормальной точности при помощи коробки подач.

Цепь подачи станка имеет звено увеличения шага, посредством которого достигается восьмикратное увеличение табличного значения подач и шагов резьб.

Включая звено увеличения шага, можно производить нарезку крутых резьб, прорезать всевозможные крутые спирали, нарезать многозаходные червяки и выполнять ряд специальных работ.

Фартук станка имеет механизм «падающего» червяка, автоматически выключающего продольную и поперечную подачи при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломок при перегрузке. Но при работе ходовым винтом пользоваться продольным упором недопустимо.

В средней части шпиндельной бабки помещен клиновой приводной шкив, смонтированный на двух шарикоподшипниках. Таким образом, шпиндель разгружен от натяжения клиновых ремней.

Смазка передней бабки автоматическая, от отдельного масляного насоса. Включение главного электродвигателя и включение масляного насоса сблокированы, чем исключена возможность работы шпиндельной бабки без смазки.

Подвод смазочно-охлаждающей жидкости в зону резания производится электронасосом, включение которого осуществляется по мере надобности от отдельного выключателя.

Реверсирование главного движения станка — электрическое. Торможение вращения шпинделя производится противотоком в электродвигателе.

Применяемый на станке электродвигатель с повышенным скольжением обеспечивает повышение частоты реверсирования при нарезании резьб.

Производственные возможности станка значительно расширяются с помощью ряда дополнительных принадлежностей, прилагаемых к станку по особому заказу за отдельную плату.

Станок обеспечивает высокую точность при соблюдении следующих пунктов:

1. Не допускать установку станка вблизи машин ударного действия и машин, вызывающих внешние вибрации.
2. Станок должен быть установлен в чистом светлом помещении, но в то же время его следует предохранять от прямого солнечного света.
3. Не допускать установку станка вблизи приборов отопления.
4. Температура в помещении должна поддерживаться в пределах 18—20° С.

ТВ-01 — 1949 год, первая модель серии токарно-винторезных станков, Ø 340 х 1000 мм

ТВ-01М — токарно-винторезный станок

1Е61 — 1955 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

1Е61М — 1965 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61МТ — токарно-винторезный станок высокой точности, Ø 320 х 710

1Е61МТС — токарно-винторезный станок повышенной точности специализированный

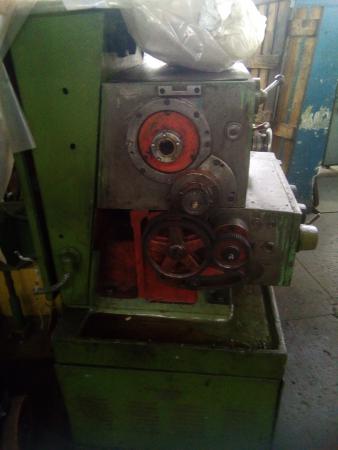

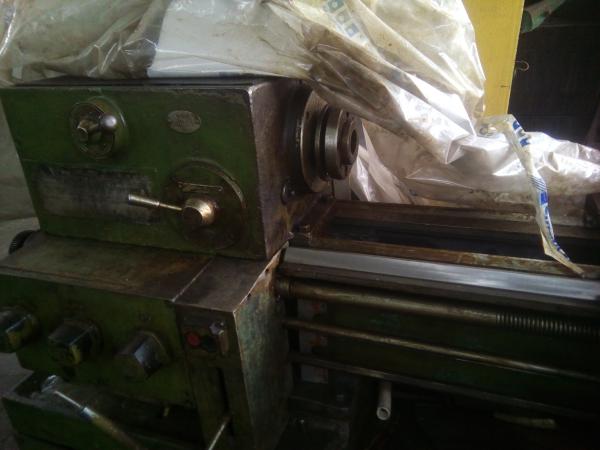

1Е61ПМ, 1Е61ВМ — 1975 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61ПМа — токарно-винторезный станок повышенной точности, Б/с главный привод, Ø 320 х 710

1Е61ПМФ3 — токарно-винторезный станок повышенной точности с ЧПУ «ФС-2К», Ø 250 х 630

с1Е61ПМ, с1Е61ВМ — токарно-винторезный станок повышенной точности специализированный, Ø 320 х 710

УТ16П, УТ16В — 1982 год, токарно-винторезный станок высокой точности, Ø 320 х 710 мм

УТ16ПМ, УТ16ВМ — 1987 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

УТ16ПМТ, УТ16ВМТ — 1987 год, токарно-винторезный станок повышенной точности, Б/с главный привод

УТ16Ф3 — 1983 год, токарно-винторезный станок с ЧПУ «Луч-2Т», Ø 200 х 630 мм

УТ16Д — токарно-винторезный станок повышенной точности

Б/с главный привод — бесступенчатый привод шпинделя на двигателе постоянного тока или тиристорном преобразавателе частоты.

Технические возможности

За счет внедрения в устройство более двадцати механизмов управления оператор машины имеет возможность решать множество задач:

• определять вращательный период шпинделя, устанавливать прямое и реверсивное движение узла со шпинделем;
• делать выбор требуемого вида резьбы;
• задействовать ходовой винт;
• в определенных ситуациях запускать и отключать муфту предохранения;
• приводить суппорт в движение;
• осуществлять регулирование настроек подачи;
• активирование реверсивного обращения винта, установка нужных параметров резьбы.

Электромотор машины способен исполнять работу в обратном режиме, а регулировка диапазона оборотов шпинделя осуществляется коробкой скоростей. Помимо этого, система управления токарной машиной дает возможность в нужное время производить подачу на узлы охлажденного вещества, делать сцепление и расцепление рейки, производящей резку. Также она может закреплять и изменять расположение головки резца, освещать участок работ винторезной машины. На станке имеется индикатор степени загруженности.

Благодаря коробке подач оператор станка имеет возможность устанавливать требуемые параметры при изготовлении резьбы. В техническом описании к токарному станку даются сведения не только о размере изделий, но и о том, какая подача будет наилучшей для исполнения конкретной задачи.

Назначение оборудования

В качестве прототипа токарного станка 1Е61М использовалась модель ТВ-01М. Рассматриваемое оборудование относится к классу легких моделей, первый вариант исполнения появился в продаже в 1965 году. Другие варианты исполнения токарно-винторезных станков по металлу появились в 1975 году. К особенностям подобных предложений отнесем следующие моменты:

1. Конструкция характеризуется универсальными параметрами. Именно поэтому оно может применяться для выполнения финишных операций при создании деталей высокой точности или нарезании резьбы.
2. Гладкие цилиндрические поверхности могут обтачиваться при закреплении заготовок в трехкулочковом патроне. Может применяться проходной резец самого различного типа. Наружное точение цилиндрических поверхностей может проводится в несколько проходов при черновой и чистовой обработке.
3. Растачивание цилиндрической поверхности проводится при применении соответствующего резца. Довольно часто проводится растачивание внутренних отверстий.
4. Операции отрезания и протачивания канавок. Для отрезания заготовки применяется соответствующий резец. Протачивание канавок проводится при получении самых различных заготовок.
5. Получение и обработка наружных конических поверхностей. Повысить точность обработки можно при применении копировально-конусной линейки. Больше всего трудностей возникает при обработке конусной поверхности. Для этого требуется специальный станок и соответствующая оснастка.
6. Обработка отверстий. При установке соответствующей оснастки можно проводить сверление отверстий, а также некоторые другие схожие операции. Отверстия можно встретить в самых различных изделиях.

Стоит учитывать, что рассматриваемые станки не подходят для проведения массовой обработки. Кроме этого, токарно-винторезные станки уступают по своим характеристикам многим другим предложениям, которые выпускаются сегодня.

Они выглядят следующим образом:

1. Нельзя проводить установку оборудования вблизи аппаратов ударного или механического воздействия. Внешняя вибрация может существенно снизить точность резания.
2. Установка должна проводится в хорошо освещенном чистом помещении. Однако, прямое попадание солнечных лучей должно быть исключено. Подобная рекомендация связана с тем, что подобная установка может привести к нагреву важных элементов конструкции.
3. Нельзя проводить установку вблизи систем обогрева и центрального отопления, так как они также становятся причиной нагрева оборудования.
4. Температурный режим в помещении должен быть в пределах 16-22 градусов Цельсия. Для выдерживания подобного показателя устанавливается приточная вентиляция. Слишком высокая температура может привести к нагреву устройства на момент длительной эксплуатации.
5. Замена ремней и других элементов должна проводится в соответствии с регламентом.

https://youtube.com/watch?v=o6jnsOUivS0

В целом можно сказать, что область применения подобных станков весьма обширна. Чаще всего они устанавливаются на заводах машиностроительной сферы. В некоторых других областях промышленности показателя производительности и точности обработки недостаточно. Как ранее было отмечено, в продаже встречаются модели с более привлекательными эксплуатационными характеристиками.

1Е61 Станок токарно-винторезный повышенной точности. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 1Е61

Производитель токарно-винторезного станка повышенной точности 1Е61 — Ульяновский машиностроительный завод им. Володарского многопрофильное предприятие, выпускавшее патроны к нарезному стрелковому оружию, автомобильные свечи зажигания, станки токарно-винторезные, грузоподъемное оборудование, автоматические роторные линии, бесконтактные пускатели, цепи пильные, тяговые, приводные, роликовые, ЗИП к сельхозмашинам и товары народного потребления.

Завод выпускал универсальные токарно-винторезные станки моделей: ТВ-01, ТВ-01М, 1Е61, 1Е61М, 1Е61МТ, 1Е61ВМ, 1Е61ПМ, С1Е61ВМ, С1Е61ПМ, УТ16ВМ, УТ16ПМ, УТ16ВМТ, УТ16ПМТ, УТ-320.

Станки, выпускаемые Ульяновским машиностроительным заводом им. Володарского

• 1Е61 — станок токарно-винторезный универсальный повышенной точности Ø 320 х 750
• 1Е61М — станок токарно-винторезный универсальный повышенной точности Ø 320 х 710
• 1Е61МТ — станок токарно-винторезный универсальный высокой точности Ø 320 х 710
• 1Е61ПМ, 1Е61ВМ — станок токарно-винторезный универсальный повышенной точности Ø 320 х 710
• С1Е61ПМ, С1Е61ВМ — станок токарно-винторезный универсальный повышенной точности специализированный Ø 320 х 710
• УТ16ПМ — станок токарно-винторезный универсальный повышенной точности Ø 320 х 710

1Е61 Назначение и область применения токарно-винторезного станка

Токарные станки моделей 1Е61 созданы на базе станка ТВ-01 и относятся к классу легких токарных станков. Начало серийного выпуска станка 1е61 — 1955 год.

Станок токарно-винторезный модели 1Е61 является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — П.

Гладкие цилиндрические поверхности обтачивают при закреплении заготовок в трехкулачковом патроне проходным резцом.

Растачивание цилиндрических поверхностей — это обработка резанием предварительно просверленного или необработанного отверстия расточным резцом.

Подрезание, протачивание канавок и отрезание выполняются с целью придания заготовке определенной Формы, размера и шероховатости.

Наружные канавки протачивают прорезными резцами. Отрезку осуществляют отрезными резцами.

Обработку наружных конических поверхностей в зависимости от длины конусной части и угла уклона конической поверхности можно обтачивать широким резцом, поворотом салазок верхнего продольного суппорта, поперечным смещением корпуса задней бабки при помощи копировально-конусной линейки.

Обработка отверстий. На токарном станке можно сверлить, а также обрабатывать отверстия (рассверливать, развертывать, зенкеровать, выполнять цилиндрическое и коническое растачивания).

Описание конструкции токарно-винторезного станка 1Е61

Привод станка 1Е61 осуществляется от индивидуального электродвигателя мощностью 4,5 кВт и числом оборотов в минуту 1335.

Клиноременной передачей движение передается на приемный шкив коробки скоростей. От коробки скоростей шестью клиновыми ремнями движение передается дальше, на шкив передней бабки, а затем при помощи зубчатой муфты — на шпиндель.

Нарезание резьб повышенной точности обеспечивается возможностью соединения ходового винта непосредственно с соответствующим комплектом сменных шестерен на гитаре, минуя всю цепь коробки подач.

Станок 1Е61 также позволяет нарезать резьбы нормальной точности при помощи коробки подач.

Цепь подачи станка имеет звено увеличения шага, посредством которого достигается восьмикратное увеличение табличного значения подач и шагов резьб.

Включая звено увеличения шага, можно производить нарезку крутых резьб, прорезать всевозможные крутые спирали, нарезать многозаходные червяки и выполнять ряд специальных работ.

Фартук станка имеет механизм «падающего» червяка, автоматически выключающего продольную и поперечную подачи при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломок при перегрузке. Но при работе ходовым винтом пользоваться продольным упором недопустимо.

В средней части шпиндельной бабки помещен клиновой приводной шкив, смонтированный на двух шарикоподшипниках. Таким образом, шпиндель разгружен от натяжения клиновых ремней.

Смазка передней бабки автоматическая, от отдельного масляного насоса. Включение главного электродвигателя и включение масляного насоса сблокированы, чем исключена возможность работы шпиндельной бабки без смазки.

Подвод смазочно-охлаждающей жидкости в зону резания производится электронасосом, включение которого осуществляется по мере надобности от отдельного выключателя.

Реверсирование главного движения станка — электрическое. Торможение вращения шпинделя производится противотоком в электродвигателе.

Применяемый на станке 1Е61 электродвигатель с повышенным скольжением обеспечивает повышение частоты реверсирования при нарезании резьб.

Производственные возможности станка значительно расширяются с помощью ряда дополнительных принадлежностей, прилагаемых к станку по особому заказу за отдельную плату.

Станок 1Е61 обеспечивает высокую точность при соблюдении следующих пунктов:

1. Не допускать установку станка вблизи машин ударного действия и машин, вызывающих внешние вибрации.
2. Станок должен быть установлен в чистом светлом помещении, но в то же время его следует предохранять от прямого солнечного света.
3. Не допускать установку станка вблизи приборов отопления.
4. Температура в помещении должна поддерживаться в пределах 18—20° С.

Б/с главный привод — бесступенчатый привод шпинделя на двигателе постоянного тока или тиристорном преобразавателе частоты.

Габариты рабочего пространства и присоединительные базы токарно-винторезного станка 1Е61

Габариты рабочего пространства токарного станка 1е61

1Е61 Общий вид универсального токарно-винторезного станка модели

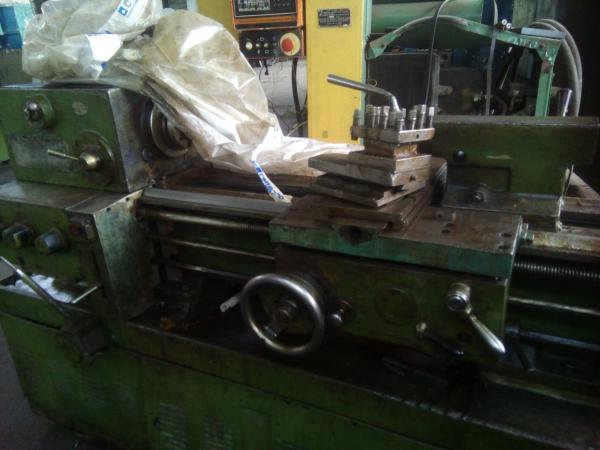

Фото токарно-винторезного станка 1Е61

Фото токарно-винторезного станка 1Е61. Смотреть в увеличенном масштабе

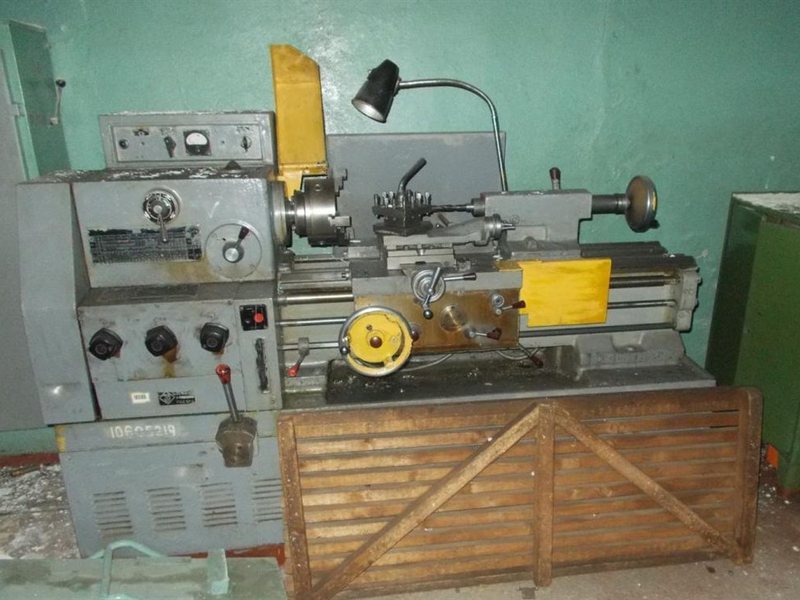

Фото токарно-винторезного станка 1е61

Фото токарно-винторезного станка 1е61. Смотреть в увеличенном масштабе

Фото токарно-винторезного станка 1е61

Фото токарно-винторезного станка 1е61. Смотреть в увеличенном масштабе

1Е61 Расположение органов управления станком

Расположение органов управления станком 1е61

Расположение основных узлов и органов управления станком 1Е61. Смотреть в увеличенном масштабе

Перечень органов управления токарным станком 1Е61

1. Включение масляного электронасоса и соединение с внешней электросетью
2. Включение эмульсионного электронасоса
3. Упор для пуска, останова и реверсирования шпинделя
4. Упор для пуска, останова и реверсирования шпинделя
5. Переключение чисел оборотов шпинделя
6. Включение перебора передней бабки
7. Трензель и механизм восьмикратного увеличения шагов резьб
8. Переключение шестерен конуса Нортона
9. Включение метрических и модульных, дюймовых и питчевых или точных резьб
10. Множительный механизм подач или шагов резьб
11. Включение ходового винта или ходового валика
12. Маховичок для ручного продольного перемещения каретки
13. Перемещение поперечного суппорта
14. Перемещение верхних салазок суппорта
15. Крепление резцедержательной головки
16. Включение продольных или поперечных подач
17. Включение гайки ходового винта
18. Включение и выключение падающего червяка
19. Крепление каретки суппорта к станине
20. Крепление задней бабки к станине
21. Перемещение пиноли задней бабки
22. Крепление пиноли задней бабки
23. Поперечное смещение корпуса задней бабки
24. Упор автоматического выключения продольной подачи
25. Упор автоматического выключения поперечной подачи
26. Жесткая фиксация маточной гайки ходового винта
27. Включение местного освещения

Основные узлы токарного станка и их назначение

Источником движений в станке является электродвигатель, который через коробку скоростей (редуктор) передает вращение на шпиндель, а от шпинделя через гитару сменных зубчатых колес и коробку подач вращение передается на ходовой винт м (при нарезке резьбы) или на ходовой вал Н (при других токарных операциях).

Торможение шпинделя осуществляется противотоком.

Короткие заготовки закрепляются в кулачковом патроне, а правый конец длинной заготовки поддерживается центром, расположенным в пиноли задней бабки.

Задняя бабка используется также для закрепления и подачи сверла и другого осевого инструмента.

Суппорт служит для осуществления перемещений закрепленного в резцедержателе резца в продольном и поперечном направлениях.

Механизм фартука преобразует вращательное движение ходового вала или ходового винта в поступательное движение суппорта.

1Е61 Кинематическая схема токарно-винторезного станка

Кинематическая схема токарно-винторезного станка 1е61

Схема кинематическая токарно-винторезного станка 1Е61. Смотреть в увеличенном масштабе

Схема расположения родшипников токарного станка 1е61

Схема расположения родшипников токарно-винторезного станка 1е61. Смотреть в увеличенном масштабе

1Е61 Расположение рукояток управления коробкой передач. Таблица резьб токарно-винторезного станка

Расположение рукояток управления коробкой передач. Таблица резьб токарно-винторезного станка 1Е61

Расположение рукояток управления коробкой передач. Таблица резьб токарно-винторезного станка 1Е61. Смотреть в увеличенном масштабе

Таблица подач токарно-винторезного станка 1Е61

Таблица подач токарно-винторезного станка 1Е61

Таблица подач токарно-винторезного станка 1Е61. Смотреть в увеличенном масштабе

Электрооборудование станка

Электрическая схема токарно-винторезного станка 1Е61

Электрическая схема токарно-винторезного станка 1Е61. Смотреть в увеличенном масштабе

Читайте также: Графические знаки для токарных станков

1Е61 Станок токарно-винторезный повышенной точности. Видеоролик.

Основные технические характеристики токарного станка 1Е61

Наименование параметра	1Е61	1Е61М	1Е61МТ	1Е61ПМ	УТ61ПМ
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П	П	П	П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320	320	320	320	320
Высота центров, мм	170	170	170	175	175
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	188	188	188	170	170
Наибольшая длина устанавливаемой детали РМЦ, мм	750	710	710	710	750
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	192	185	185	175	175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	170	170	170	175	175
Шпиндель
Диаметр отверстия в шпинделе, мм	32,5	32,5	32,5	30	32
Диаметр прутка проходящего через отверстие в шпинделе, мм	32	32	32	25
Частота вращения шпинделя, об/мин	33. .1500	35..1600	35..1600	35,5..1800	40..2000
Количество прямых и обратных скоростей шпинделя	12	12	12	18	18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5	Морзе 5	Морзе 5	Морзе 5	Морзе 5
Конец шпинделя по ГОСТ 12595-72	М86 х 6	М86 х 6	М86 х 6	5К	5К
Торможение шпинделя	есть	есть	есть	есть	есть
Блокировка шпинделя	есть	есть	есть	есть	есть
Защита от перегрузок шпинделя	есть	есть	есть	есть	есть
Суппорт. Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение от руки, мм	810	640	640	710	710
Наибольшая длина хода суппорта (каретки) — продольное перемещение по валику, мм	810	640	640	710	710
Наибольшая длина хода суппорта (каретки) — продольное перемещение по винту, мм	810	640	640	710	710
Наибольшее поперечное перемещение суппорта от руки, мм	250	200	200	230	230
Наибольшее поперечное перемещение суппорта по валику, мм	250	200	200	230	230
Продольное перемещение суппорта на одно деление лимба, мм	0,2	0,2	0,2	0,1	0,1
Продольное перемещение суппорта на один оборот лимба, мм	28	28	28	24
Поперечное перемещение суппорта на одно деление лимба, мм	0,02	0,02	0,02	0,02	0,02
Поперечное перемещение суппорта на один оборот лимба, мм	6	3	3	5
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	130	140	140	140	140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02	0,02	0,02	0,02	0,02
Перемещение верхнего суппорта на один оборот лимба, мм	3	3	3	3	3
Количество подач продольных/ поперечных суппорта		21	21	40
Пределы подач продольных, мм	0,04. .6	0,04..1,99	0,04..6	0,018..1,1	0,018..1,1
Пределы подач поперечных, мм	0,025..3,75	0,025..1,24	0,012..1,87	0,01..0,625	0,01..0,625
Количество нарезаемых резьб метрических, мм		22	22	35
Количество нарезаемых резьб модульных, мм		19	19	31
Количество нарезаемых резьб дюймовых, мм		15	15	26
Пределы шагов метрических резьб нормальной точности, мм	0,2..30	0,2..30	0,2..30	0,1..56	0,1..56
Пределы шагов метрических резьб повышенной точности, мм	0,35..12	0,35..12
Пределы шагов модульных резьб нормальной точности, модуль	1. .7,5	1..7,5	1..7,5	0,1..28	0,1..28
Пределы шагов модульных резьб повышенной точности, ниток/дюйм	0,5..5	0,3..6
Пределы шагов дюймовых резьб нормальной точности, ниток/дюйм	1,2..30	4,0..30	4,0..30	3,0..30	3,0..60
Пределы шагов дюймовых резьб повышенной точности, ниток/дюйм	3..20	3..20
Пределы шагов питчевых резьб нормальной точности, питчей	—	8..60	8..60
Пределы шагов питчевых резьб повышенной точности, ниток/дюйм	5..20	—
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет	нет	нет	нет	нет
Высота резца, устанавливаемого в резцедержателе, мм	20 х 20	20 х 20	20 х 20	20 х 20	20 х 20
Выключающие упоры	есть	есть	есть	есть	есть
Задняя бабка
Наибольшее перемещение пиноли, мм	100	100	100	100	100
Цена деления лимба задней бабки, мм		1	1	0,05	0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Поперечное смещение задней бабки, мм	±20	±5	±5	±5	±5
Диаметр сверла при сверлении стали, мм					12
Диаметр сверла при сверлении чугуна, мм					15
Электрооборудование станка
Количество электродвигателей на станке	3	3	3	3	4
Мощность электродвигателя главного привода, кВт (об/мин)	3,2 (1440)	4,5	4,5	2,7/ 4,4	3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт (об/мин)	0,125 (2700)	0,125	0,125	0,12	0,12
Мощность электродвигателя насоса смазки, кВт (об/мин)	0,125 (2700)	0,125	0,125	0,08	0,09
Мощность электродвигателя вентилятора, кВт	нет	нет	нет	нет	0,18
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2275 х 950 х 1590	2190 х 930 х 1500	2191 х 930 х 1500	2290 х 1150 х 1365	2110 х 1050 х 1395
Масса станка, кг	1850	1650	1650	1670	1810

Список литературы:

1. Токарно-винторезный станок повышенной точности 1Е61. Паспорт токарного станка, 1955
2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
3. Батов В.П. Токарные станки., 1978
4. Белецкий Д.Г. Справочник токаря-универсала, 1987
5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
8. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
9. Тепинкичиев В.К. Металлорежущие станки, 1973
10. Чернов Н.Н. Металлорежущие станки, 1988
11. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Связанные ссылки. Дополнительная информация

1Е61ПМ, 1Е61ВМ, С1В61ПМ, С1В61ВМ Паспорт токарно-винторезного станка, 1981, Формат: pdf, Размер: 24,9 Мб, Скачать

Токарный станок 1е61м: технические характеристики, схемы, габариты

Это одна из модификаций первой модели винторезно-токарных станков, которые появились на российском рынке. Повышенная точность при обработке любых деталей – главная особенность данного агрегата. Выполнение получистовых и чистовых работ остаётся основным назначением для токарного станка 1Е61М. Он так же помогает при высокоточном нарезании резьбы различного вида.

Назначение и область применения токарно-винторезного станка

TB-01M – модель станка, на которой построена разновидность из серии 1E61M. Оборудование представляет класс лёгких токарных станков. Серийный выпуск моделей начался в 1965 году.

Устройство можно назвать универсальным, класс точности – П. Подходит при выполнении следующих операций:

1. Финишные действия при токарной обработке различных деталей.
2. Нарезание резьб.

Существует несколько разновидностей действий, которые выполняются при помощи станков:

• Сверление, обработка отверстий с различной формой. В том числе – цилиндрическое, коническое растачивание, зенкерование, развёртывание, рассверливание.
• Обработка наружных поверхностей в форме конуса. При этом длина конусной части может быть различной. То же самое касается угла наклона. Обычно при обработке используются специальные резцы, корпус задней бабки, копировально-конусная линейка.

• Прорезные резцы помогают протачивать наружные канавки.
• Для придания заготовкам определённой формы осуществляют операции вроде подрезания, протачивания канавок и отрезания.
• Растачивание поверхностей в форме цилиндра.
• Обтачивание цилиндрических поверхностей, которые остаются гладкими.

Технические характеристики

Станок 1E61MT занял лидирующую позицию в своей сфере, и на то есть определённые причины. Для массовой штамповки установка не подходит, но на ней можно проводить множество других операций.

Основными параметрами, заслуживающими внимания, можно назвать:

1. Диаметр будущей резьбы.
2. Выбранные скоростные режимы.
3. Длина детали, её соответствие параметрам используемого оборудования.

Если названные выше габариты соответствуют условиям эксплуатации, то можно переходить дальше, к этапу настройки самого станка.

Винторезное оборудование отличается следующими параметрами:

• 1650 килограмм – общая масса станка, если не учитывать дополнительное оборудование.
• Минимальная частота вращения – 35, максимальная может составлять 1600 оборотов.
• Точные параметры, связанные со смещением лимба. По продольной направляющей это 0,2 миллиметра, по поперечной – 0,02 миллиметра.
• На передней части устанавливаются две резцовые головки. Вторая монтируется на участке сзади.
• В главном держателе имеется всего до 4 резцов.

• 32 миллиметра – таков диаметр использующихся прутков.
• 170 миллиметров – допустимая высота для центральных частей.
• При 125 Вт работает отдельный двигатель насоса охлаждения. На 125 Вт – двигатель, связанный со смазочным механизмом.
• 4,5 кВт – показатель мощности главного привода, за счёт которого осуществляется движение.

Дополнительно в токарной установке присутствует система, предотвращающая повреждения, связанные с чрезвычайными нагрузками. Механизм просто блокируется, если возникает опасная ситуация. Примерно так же работает модель типа 1Е61ПМ.

Габариты рабочего пространства

Межцентровое расстояние составляет до 700 миллиметров. Через шпиндель можно вставлять заготовки с минимальным диаметром до 32 миллиметров, диаметр шпинделя – 35. Высота центра от станины равна 170 мм.

Описание конструкции

Здесь пользователь должен учитывать некоторые нюансы.

Расположение основных узлов

1. Основной узел – станина.

По сравнению с другими комплектующими, она обладает минимальной массой. Деталь крепится на специальной площадке, при помощи соответствующих болтов. У станины есть две направляющие. Одна из них выполнена в форме «ласточкиного хвоста», а вторая – выглядит как призма. Суппорт на станине держится жёстко благодаря таким формам и клиньям, отвечающим за регулировку.

2. Передняя бабка располагается обычно слева.

Её устанавливают внутри пазов таким образом, что пользователь легко разворачивает деталь на несколько градусов, когда возникает необходимость. То есть, центр без проблем смещается относительно оси. Тогда при обработке деталей легко добиться получения определённой формы.

3. Передняя бабка вмещает в себя коробку скоростей.

Рычаги управления размещаются снаружи. Гитара сменных шестерёнок монтируется в передней части. Перед нарезанием резьбы шестерёнки меняются, если в этом возникает необходимость. Коробка скоростей – место, где можно отыскать шпиндельный узел. Сам шпиндель вращается при поддержании скоростей до 16-2000 оборотов в минуту.

Двигатель главного привода у станка находится в специальной тумбе, с левой стороны. Прямое и обратное вращение шпинделя включаются в любой удобный момент.

4. Задняя бабка – у станины справа.

В эту часть вставляются различные инструменты, включая центр и плашки, метчики, свёрла.

Задняя бабка отличается надёжным креплением, она легко движется по поверхности станины. Ход пиноли – 100 мм.

5. Фартук, через который проходят вал с винтом.
6. Суппорт.
7. Коробка подач.
8. Электрический шкаф.
9. Смазывающе-охлаждающая жидкость.
10. Экран для дополнительной защиты.

Передняя бабка

Редуктор участвует в процессе передачи вращательного движения шпиндельного шкива. Здесь так же принимает участие индивидуальный электрический двигатель. Ремни типа «Б» обеспечивают работу клиноременной передачи. Движение идёт прямо к шпинделю сквозь перебор, либо обходя его.

В конструкции присутствует два подшипника качения. Благодаря чему сохраняется свойство центровки, клиновидный шкив провода не утрачивает своего первоначального положения. Ориентация происходит на основе центральной части шпиндельной бабки. Натяжение клиновидных ремней не оказывает на конструкцию негативного влияния. Шпиндель не испытывает повышенных нагрузок.

Всего у шпиндельной бабки шесть скоростных ступеней. Блок-шестерни передвигаются по шлицам, что и позволяет контролировать скорость, выбирать определённый вариант.

Отдельный насос, с приводом от электродвигателя, отвечает за смазывание передней бабки. Благодаря наличию блокировки исключается вероятность того, что система запустится при отсутствии соответствующей жидкости.

Электрическая схема

Асинхронный электродвигатель типа AO2-61-4 НА 13 кВт – основной агрегат, который приводит систему в движение. Достаточно нажать на кнопку «Пуска», чтобы это приспособление начало работать. С помощью фрикциона, включаемого от рукоятки, осуществляется управление подобными частями механизма. В зависимости от включения или выключения фрикциона механизм реагирует по-разному на начало работы.

1,1 кВт – мощность двигателя, отвечающего за рабочие подачи.

Кинематическая схема

Многоскоростные двигатели для включения устройств тоже используются, но достаточно редко. Односкоростные приспособления остаются главными для подобных схем.

С двигателя движение идёт к коробке скоростей. В этом процессе принимает участие клиноременная передача. В коробке передач размещается по 6-8 валов. К ним добавляются колёса зубчатой формы. Для удобства при нумерации валов пользуются римскими цифрами. Скорость вращения шпинделя может быть различной в зависимости от тех или иных условий. Две фрикционные муфты отвечают за обратное движение у этой же модели.

Схема настройки гитары

Передача вращения, крутящего момента – основное назначение данной детали. Она снабжается сменными зубчатыми колёсами, которые и обеспечивают максимально точную настройку по параметрам.

Замена деталей проводится в зависимости от регламента, либо по степени износа.

Заключение

Первичная и текущая регулировка – операции, которые играют важную роль для стабильной работы всех составляющих, механизмов. Для каждой детали при этом используется отдельный инструмент, позволяющий добиться наилучших результатов. Остаётся только решить, какие параметры будут актуальными при той или иной ситуации.

Станки серии 1E61M до сих пор пользуются спросом не только у частных мастеров, но и на различных предприятиях. Это классический вариант, сохраняющий актуальность даже при появлении более современных аналогов. Учитывается и стоимость установки, которая остаётся доступной по всем параметрам.

Токарный станок УТ 16: технические характеристики

Назначение и применение

Данное универсальное оборудование создавалось на основе станка 1Е61М. Является легким станочным оборудованием. Предназначается для осуществления чистовой токарной обработки с высокой точностью и создания разнообразного рода резьбовых соединений. Класс точности – «П».

Станок токарно-винторезный УТ16ПМ имеет следующие особенности:

• Способен проводить чистовые и получистовые токарные операции. Обширный диапазон регулировки частоты оборотов шпинделя, подач и шага создаваемых резьб.
• Возможно комплектование большим набором приспособлений, открывающих большие возможности для выбора необходимого режима обрабатывания.
• Легкость в управлении. Эргономичен и безопасен.
• Большой набор вариантов точной и экономной обработки различных изделий как из стали, так и цветных металлов.

Так как производство основывалось на основе станка 1Е61ПМ, то кинематическая схема идентична с ним и обладает унифицированным устройством.

Следует акцентировать внимание на том, что модель имеет повышенную точность обработки. В связи с этим, чтобы избежать потерь степени точности не рекомендуется применять их при черновой обработке деталей.

Описание и назначение

Пришедший на смену 1Е61М, УТ16 — токарный станок, относящийся к легкой категории оборудования. Он относится к линейке продукции Ульяновского машиностроительного завода. Его основное назначение это выполнение получистовой и чистовой обработки различных тел вращения.

Доступны следующие типы токарных операций:

1. Нарезание резьб метрических (35 типоразмеров), модульных (31) и дюймовых (26). Механизированный метод отличается высоким качеством и без особой необходимости нет смысла прибегать к ручному инструменту.
2. Обтачивание наружных поверхностей и растачивание внутренних с повышенной точностью. Длинные заготовки зажимаются с двух сторон и могут протачиваться по всей длине.
3. Обработка кромок и торцов.
4. Отрезная.
5. Сверление (при установке инструмента в заднюю бабку).
6. Шлифование (зависит от состояния шпиндельного узла и отсутствия люфтов).

Для каждой операции определен широкий предел регулирования, что позволяет добиваться соответствия самым строгим допускам. При назначении вида обработки необходимо удостовериться, что состояние техники это позволяет. Кроме того, в процессе работы необходимо находить время на проверку техточности, и при малейших отклонениях устранять их. отдельные части, такие, как стол или направляющие допускается восстанавливать, более же мелкие части имеет смысл покупать новые и производить замену.

По своим возможностям УТ16 сопоставим с такими моделями, как SAMAT, 250ИТВМ, 16ВТ20П и может выступать их более современной более современной заменой. За десятилетия использования он очень хорошо себя зарекомендовал, и его можно встретить на различных предприятиях машиностроения.

Конструкция

Шпиндель

Передняя шпиндельная бабка вращается редуктором с помощью клиновых ремней и шкива, размещенного в корпусе на 2 подшипниках. Благодаря этому на узел не влияет усилие натянутой ременной передачи.

Шкив привода способен передавать 12 прямых скоростей и еще 12 с помощью зубчатых колес перебора. В общей сложности имеется 24 скорости. Шесть из них имеют одинаковую скорость во время работы с перебором и без него. В итоге можно использовать 18 положений с различной скоростью. Это достигается за счет размещенных в корпусе перебора (способен до 8 раз снизить частоту оборотов) и трензеля (реверсирование, изменение подачи и шагов резьбы).

Шпиндельный узел устанавливается на 2 опорах. Впереди 2х рядный ролик-подшипник, сзади – упорный и радиально-упорный. Осевые нагрузки прикладываются на подшипники, установленные сзади.

Быстрая замена закрепляющего устройства для обтачиваемых изделий обеспечивается фланцевым передним концом: трехкулачковый патрон или планшайба.

Для того, чтобы сохранить норму точности как можно дольше следует применять технологическую оснастку, которая устанавливается в конус шпинделя и имеющую особые съемники.

Коробка подач

Приводится в действие выходным валом шпинделя посредством ряда сменяемых шестерен.

Разнообразный шаг нарезаемых резьб возможно настраивать за счет элементов коробки или без него.

Таблицы, размещенные на шпинделе и коробке подач, можно найти все доступные подачи продольного и поперечного плана, шаги резьбовых соединений, которые можно получить с помощью механизма и соответствующей настройки гитары.

Кожух гитары также имеет таблицу технологических настроек для резьбы, которые можно получить без использования коробки подач. В этом случае при создании точного резьбового соединения ходовой винт должен быть включен напрямую, без механизма коробки. Необходимые шаги резьб следует подбирать путем перебора сменных шестерен из специального набора.

Особенности конструкции

Универсальный токарный станок УТ16 имеет вполне типовую компоновку для своего типа. Наиболее крупные части и системы:

1. Литая станина (обозначение производителя ПВ 8.060.039). Она является основой для всей конструкции и обеспечивает её прочность и устойчивость. Для монтажа необходим надежный бетонный фундамент. Жесткое крепление или использование специальных опор, поглощающих вибрацию, позволяет добиться более высокой точности обработки.
2. Система охлаждения (ПВ 5.880.007), оборудованной небольшим насосом. Такие дополнительные модули расширяют возможности и позволяют поднять производительность работы и увеличить интервал включения.
3. Фартук (ПВ 6.378.011).
4. Шестиступенчатый редуктор (ПВ 6.332.043), смонтированный в нижней части. Это позволяет снизить общее воздействие от его работы на всю конструкцию и на обрабатываемое изделие. С помощью редуктора задается скорость вращения (всего их восемнадцать, включая обратные). Передача вращающего момента осуществляется клиновыми ремнями.
5. Автономная система смазки (ПВ 6.455.024). С её помощью производится своевременная подача масла в трущиеся части станка. От рабочего требуется осуществлять контроль над уровнем смазывающего материала и своевременно пополнять его. Такое обслуживание не требует специальных знаний и умений.
6. Двухскоростной электродвигатель. Подвод электричества и включение осуществляется посредством электрошкафа (ПВ 4.100.018). монтажом в любых условиях должны заниматься профессиональные электрики.
7. Бабка передняя (ПВ 6.301.006). Основное её назначение – функционирование установленного на неё шпинделя. Под ней расположена коробка подач (ПВ 6.378.003). Механизм коробки позволяет задавать шаг резьбы при нарезке.
8. Суппорт для крепления и перемещения инструмента (ПВ 6.200.009). Расположение резцов используется обычное, что позволяет работать со всей типовой номенклатурой.
9. Задняя бабка – (ПВ 6.278.039). С её помощью производится поджим детали с противоположной стороны. В ней перемещается пиноль, упирающаяся и центрирующая деталь.
10. Система управления, представленная различными рукоятками переключения, приборами измерения, ручками подачи. При ознакомлении желательно пользоваться наглядными подсказками, которые позволят избежать ошибок в выборе режимов.

Схемы электрическая и кинематическая приведены в руководстве по эксплуатации УТ16. Там же более подробно расписаны параметры, особенности и технические характеристики.

Конструкция отличается прочностью всех частей, включая вспомогательные. Это позволяет эксплуатировать промтехнику практически в любых условиях, соблюдая сравнительно небольшой объем регламентных мероприятий по обслуживанию. Изначально установку нужно планировать с учетом дальнейшего доступа к очистке и диагностики, а так же возможного ремонта. Статистика показывает небольшое количество отказов, причем его можно снизить бережным отношением.

Станок вполне ремонтопригоден, и при наличии ремонтной службы допускается самостоятельно устранять основные неисправности. В продаже доступны комплектующие и целые узлы.

Основные технические характеристики токарного станка УТ16В

Основные параметры согласно ГОСТ 440-71.

Наименование параметра	1Е61ПМ	УТ16В
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320	320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	170	170
Наибольшая длина устанавливаемой детали РМЦ, мм	710	710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	175	175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	175	175
Шпиндель
Диаметр отверстия в шпинделе, мм	30	30
Диаметр прутка проходящего через отверстие в шпинделе, мм	25	25
Частота вращения шпинделя, об/мин	35,5. .1800	40..2000
Количество прямых/ обратных скоростей шпинделя	18	18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5	Морзе 5
Конец шпинделя по ГОСТ 12595-72	5К	5К
Торможение шпинделя	есть	есть
Блокировка шпинделя	есть	есть
Защита от перегрузок шпинделя	есть	есть
Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм	710	710
Наибольшее поперечное перемещение суппорта, мм	230	230
Продольное перемещение суппорта на одно деление лимба, мм	0,1	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,02	0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	140	140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02	0,02
Количество подач продольных/ поперечных суппорта	40	40
Пределы подач продольных, мм	0,018. .1,1	0,018..1,1
Пределы подач поперечных, мм	0,01..0,625	0,01..0,625
Количество нарезаемых резьб метрических, мм	35	35
Количество нарезаемых резьб модульных, мм	31	31
Количество нарезаемых резьб дюймовых, мм	26	26
Пределы шагов метрических резьб, мм	0,1..56	0,1..56
Пределы шагов модульных резьб, модуль	0,1..28	0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм	30..3,0	60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет	нет
Высота резца, устанавливаемого в резцедержателе, мм	20	20
Задняя бабка
Наибольшее перемещение пиноли, мм	100	100
Цена деления лимба задней бабки, мм	0,05	0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3	Морзе 3
Поперечное смещение задней бабки, мм	±5	±5
Диаметр сверла при сверлении стали, мм	12
Диаметр сверла при сверлении чугуна, мм	15
Электрооборудование станка
Количество электродвигателей на станке	3	3
Мощность электродвигателя главного привода, кВт	2,7/ 4,4	3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт	0,12	0,12
Мощность электродвигателя насоса смазки, кВт	0,08	0,09
Мощность электродвигателя вентилятора, кВт	нет	нет
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2290 х 1150 х 1365	2290 х 1150 х 1395
Масса станка, кг	1670	1800

Перечень органов управления токарным станком УТ16ПМ

1. Маховик выбора частоты вращения шпинделя
2. Рукоятка переключения множительного механизма и ходового винта или ходового валика
3. Рукоятка переключения наборного механизма при нарезании резьб напрямую
4. Рукоятка переключения множительного механизма
5. Рукоятка включения перебора
6. Рукоятка включения трензеля и механизма восьмикратного увеличения шагов резьб
7. Амперметр нагрузки
8. Рукоятка включения насоса подачи охлаждающей жидкости
9. Переключатель частоты вращения электродвигателя
10. Вводной выключатель
11. Лампа сигнальная

1. Кнопка установки нейтрального положения продольной или поперечной подачи
2. Рукоятка поперечной подачи суппорта
3. Рукоятка включения продольной и поперечной подачи
4. Рукоятка включения гайки ходового винта
5. Рукоятка ручного перемещения верхнего суппорта
6. Рукоятка зажима пиноли задней бабки
7. Рукоятка крепления задней бабки к станине
8. Маховик перемещения пиноли задней бабки
9. Винт поперечного перемещения задней бабки
10. Рукоятки управления вращением шпинделя
11. Рукоятка регулировки усилия отключения фартука по упору
12. Рукоятка включения маховика ручного перемещения каретки
13. Кнопка золотника смазки направляющих станины и каретки
14. Рукоятка включения частоты вращения шпинделя (педаль)
15. Кнопка включения электродвигателя насоса смазки и схемы управления станка
16. Кнопка аварийного выключения станка
17. Рукоятка крепления каретки к станине
18. Упор автоматического останова поперечного суппорта
19. Рукоятка поворота и крепления резцовой головки
20. Маховик ручного перемещения каретки
21. Рукоятки управления вращением шпинделя

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Наименование параметра	УТ61ПМ
Основные параметры станка
Класс точности по ГОСТ 8-82	П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	170
Наибольшая длина устанавливаемой детали РМЦ, мм	710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	175
Шпиндель
Диаметр отверстия в шпинделе, мм	30
Диаметр прутка проходящего через отверстие в шпинделе, мм	25
Частота вращения шпинделя, об/мин	40. .2000
Количество прямых/ обратных скоростей шпинделя	18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5
Конец шпинделя по ГОСТ 12595-72	5К
Торможение шпинделя	есть
Блокировка шпинделя	есть
Защита от перегрузок шпинделя	есть
Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм	710
Наибольшее поперечное перемещение суппорта, мм	230
Продольное перемещение суппорта на одно деление лимба, мм	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02
Количество подач продольных/ поперечных суппорта	40
Пределы подач продольных, мм	0,018. .1,1
Пределы подач поперечных, мм	0,01..0,625
Количество нарезаемых резьб метрических, мм	35
Количество нарезаемых резьб модульных, мм	31
Количество нарезаемых резьб дюймовых, мм	26
Пределы шагов метрических резьб, мм	0,1..56
Пределы шагов модульных резьб, модуль	0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм	60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет
Высота резца, устанавливаемого в резцедержателе, мм	20
Задняя бабка
Наибольшее перемещение пиноли, мм	100
Цена деления лимба задней бабки, мм	0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3
Поперечное смещение задней бабки, мм	±5
Диаметр сверла при сверлении стали, мм	12
Диаметр сверла при сверлении чугуна, мм	15
Электрооборудование станка
Количество электродвигателей на станке	3
Мощность электродвигателя главного привода, кВт	3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт	0,12
Мощность электродвигателя насоса смазки, кВт	0,09
Мощность электродвигателя вентилятора, кВт	нет
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2290 х 1150 х 1395
Масса станка, кг	1800

Токарный станок ут16 — Все про машиностроение и агрегаты на nadmash.

ru

Перейти к контенту

Главная » Статьи

23 сентября, 2021

Содержание

• 1 Основные технические характеристики токарного станка УТ16В
• 2 Перечень органов управления токарным станком УТ16ПМ
• 3 Назначение и применение

Основные технические характеристики токарного станка УТ16В

Основные параметры согласно ГОСТ 440-71.

Наименование параметра	1Е61ПМ	УТ16В
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320	320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	170	170
Наибольшая длина устанавливаемой детали РМЦ, мм	710	710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	175	175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	175	175
Шпиндель
Диаметр отверстия в шпинделе, мм	30	30
Диаметр прутка проходящего через отверстие в шпинделе, мм	25	25
Частота вращения шпинделя, об/мин	35,5. .1800	40..2000
Количество прямых/ обратных скоростей шпинделя	18	18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5	Морзе 5
Конец шпинделя по ГОСТ 12595-72	5К	5К
Торможение шпинделя	есть	есть
Блокировка шпинделя	есть	есть
Защита от перегрузок шпинделя	есть	есть
Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм	710	710
Наибольшее поперечное перемещение суппорта, мм	230	230
Продольное перемещение суппорта на одно деление лимба, мм	0,1	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,02	0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	140	140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02	0,02
Количество подач продольных/ поперечных суппорта	40	40
Пределы подач продольных, мм	0,018. .1,1	0,018..1,1
Пределы подач поперечных, мм	0,01..0,625	0,01..0,625
Количество нарезаемых резьб метрических, мм	35	35
Количество нарезаемых резьб модульных, мм	31	31
Количество нарезаемых резьб дюймовых, мм	26	26
Пределы шагов метрических резьб, мм	0,1..56	0,1..56
Пределы шагов модульных резьб, модуль	0,1..28	0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм	30..3,0	60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет	нет
Высота резца, устанавливаемого в резцедержателе, мм	20	20
Задняя бабка
Наибольшее перемещение пиноли, мм	100	100
Цена деления лимба задней бабки, мм	0,05	0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3	Морзе 3
Поперечное смещение задней бабки, мм	±5	±5
Диаметр сверла при сверлении стали, мм		12
Диаметр сверла при сверлении чугуна, мм		15
Электрооборудование станка
Количество электродвигателей на станке	3	3
Мощность электродвигателя главного привода, кВт	2,7/ 4,4	3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт	0,12	0,12
Мощность электродвигателя насоса смазки, кВт	0,08	0,09
Мощность электродвигателя вентилятора, кВт	нет	нет
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2290 х 1150 х 1365	2290 х 1150 х 1395
Масса станка, кг	1670	1800

Перечень органов управления токарным станком УТ16ПМ

1. Маховик выбора частоты вращения шпинделя
2. Рукоятка переключения множительного механизма и ходового винта или ходового валика
3. Рукоятка переключения наборного механизма при нарезании резьб напрямую
4. Рукоятка переключения множительного механизма
5. Рукоятка включения перебора
6. Рукоятка включения трензеля и механизма восьмикратного увеличения шагов резьб
7. Амперметр нагрузки
8. Рукоятка включения насоса подачи охлаждающей жидкости
9. Переключатель частоты вращения электродвигателя
10. Вводной выключатель
11. Лампа сигнальная

1. Кнопка установки нейтрального положения продольной или поперечной подачи
2. Рукоятка поперечной подачи суппорта
3. Рукоятка включения продольной и поперечной подачи
4. Рукоятка включения гайки ходового винта
5. Рукоятка ручного перемещения верхнего суппорта
6. Рукоятка зажима пиноли задней бабки
7. Рукоятка крепления задней бабки к станине
8. Маховик перемещения пиноли задней бабки
9. Винт поперечного перемещения задней бабки
10. Рукоятки управления вращением шпинделя
11. Рукоятка регулировки усилия отключения фартука по упору
12. Рукоятка включения маховика ручного перемещения каретки
13. Кнопка золотника смазки направляющих станины и каретки
14. Рукоятка включения частоты вращения шпинделя (педаль)
15. Кнопка включения электродвигателя насоса смазки и схемы управления станка
16. Кнопка аварийного выключения станка
17. Рукоятка крепления каретки к станине
18. Упор автоматического останова поперечного суппорта
19. Рукоятка поворота и крепления резцовой головки
20. Маховик ручного перемещения каретки
21. Рукоятки управления вращением шпинделя

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Назначение и применение

Данное универсальное оборудование создавалось на основе станка 1Е61М. Является легким станочным оборудованием. Предназначается для осуществления чистовой токарной обработки с высокой точностью и создания разнообразного рода резьбовых соединений. Класс точности – «П».

Станок токарно-винторезный УТ16ПМ имеет следующие особенности:

• Способен проводить чистовые и получистовые токарные операции. Обширный диапазон регулировки частоты оборотов шпинделя, подач и шага создаваемых резьб.
• Возможно комплектование большим набором приспособлений, открывающих большие возможности для выбора необходимого режима обрабатывания.
• Легкость в управлении. Эргономичен и безопасен.
• Большой набор вариантов точной и экономной обработки различных изделий как из стали, так и цветных металлов.

Так как производство основывалось на основе станка 1Е61ПМ, то кинематическая схема идентична с ним и обладает унифицированным устройством.

Следует акцентировать внимание на том, что модель имеет повышенную точность обработки. В связи с этим, чтобы избежать потерь степени точности не рекомендуется применять их при черновой обработке деталей

С этим читают

• 6р81г станок консольно-фрезерный горизонтальный паспорт, схемы, описание, характеристики
• Технические характеристики токарно-винторезного станка 1к625
• Круглошлифовальный станок 3м151
• Токарно-винторезный станок 1м61, паспорт, характеристики, схема, руководство
• Технические характеристики токарно-винторезного станка 16к25
• Характеристики вертикально-сверлильного станка 2н118
• Токарный станок 1д601 технические характеристики
• Токарный станок 16к20
• Обзор токарного станка тв-320: технические характеристики и особенности
• Обзор широкоуниверсального фрезерного станка 676, описание, паспорт

Понравилась статья? Поделиться с друзьями:

Токарный станок 1Е61М: технические характеристики, паспорт

Особенность токарного станка 1Е61М в его повышенной точности. Агрегат подходит для чистовых и получистовых работ. С помощью такого оборудования есть возможность нарезать практически любой тип резьбы.

Содержание:

• 1 Сведение о производителе
• 2 Модификации модели
  • 2.1 1Е61М
  • 2.2 1Е61МТ
  • 2.3 1Е61МС
• 3 Назначение и сфера применения оборудования
• 4 Технические характеристики применения токарно-винторезного станка
• 5 Производительность и точность выполняемых работ
• 6 Конструкционные особенности
  • 6.1 Общий вид модели
  • 6.2 Габариты и модели
  • 6.3 Расположение основных узлов
    • 6.3.1 Устройство органов управления
    • 6.3.2 Передняя бабка
    • 6.3.3 Задняя бабка
    • 6.3.4 Кинематическая схема
    • 6.3.5 Электрическая схема
• 7 Правила настройка оборудования и эксплуатации, паспорт
• 8 Обслуживание и ремонт

Сведение о производителе

Производитель данного оборудования – Ульяновский машиностроительный завод. Это предприятие многопрофильное и помимо станков производит: автомобильные свечи, патроны к стрелковому оружию, грузоподъемное оборудование, автоматические роторные линии, цепи пильные, приводные и роликовые.

Данный производитель выпускает больше десятка разновидностей токарно-винторезных станков разного уровня точности. Читайте также: чем так хорош токарный станок 1М61, технические характеристики

Модификации модели

Стандартная модель 1Е61М была модернизирована и выпущена в нескольких вариациях. Каждая модификация станка имеет свои особенности по проведению операций и качеству работы.

1Е61М

Добавление символа «М» означает, что станок имеет повышенную точность. Данная модификация используется при черновой и чистовой обработке заготовки.

1Е61МТ

Это агрегат повышенной точности, который используется исключительно для финишных обработок.

1Е61МС

Еще одна модификация стандартного оборудования 1 Е61М. Применяется также при финишной обработке болванки и для нарезания резьбы.

Назначение и сфера применения оборудования

Рассматриваемое оборудование подходит для выполнения следующих операций:

1. Сверление и обработка отверстий с различной формой.
2. Обработка наружных конических поверхностей.
3. Растачивание поверхностей в форме цилиндра.
4. Обтачивание гладких цилиндрических поверхностей.

Оборудование применяется на серийных производствах небольшого масштаба, а также в частных мастерских.

Технические характеристики применения токарно-винторезного станка

Технические характеристики токарного станка, определяют возможности мастера при проведении токарных операций. В рассматриваемом оборудовании основные характеристики, следующие:

• максимальный диаметр заготовки, которая обрабатывается над станиной – 32 см;
• те же показатели над суппортом – 18.8 см;
• диаметр прутка, который проходит в шпиндель – 32 мм;
• максимальная длина устанавливаемой детали РМЦ – 71 см;
• частота вращения шпинделя – 35-1600 об/мин.

Максимальная длина хода суппорта при продольном перемещении каретки – 64 см. При поперечном перемещении каретки – 20 см.

Производительность и точность выполняемых работ

Мастерам следует избегать излишней нагрузки на все узлы станка. На первоначальном варианте станка мощность была больше, но за счёт этого быстрее сносилась коробка скоростей. В итоге была снижена производительность и установлена надежная функция контроля перегрузок.

Для сохранения целостности рук специалиста имеется противооткатная блокировка главного шпинделя. Установка отличается высокой точностью и несложностью в работе. При этом оборудование безопасно в работе.

Конструкционные особенности

Особенности конструкции обусловлены небольшим весом самого станка по сравнению с аналогами, а также его повышенной точностью при обработке заготовок. Все нюансы конструкции кроются во отдельных узлах оборудования.

Общий вид модели

Габариты и модели

Масса оборудования без дополнительного оснащения – 1650 кг. По размеру, оборудование имеет следующие параметры:

• длина – 219 см;
• ширина – 93 см;
• высота – 150 см.

Расположение основных узлов

Основные узлы станка расположены по стандартной схеме. Но в конструкции все же есть свои особенности, которые позволяют работать в более безопасном режиме без потери уровня производства.

Устройство органов управления

К органам управления относят следующие узлы станка 1Е61М:

• узел, включающий основной электронасос и соединенный с внешней электросетью;
• подключение эмульсионного электронасоса;
• переключатель числа скоростей шпинделя;
• включатель перебора передней бабки;
• механизм для увеличения шага резьбы;
• включение продольных и поперечных передач;
• маховик, предназначенный для продольного перемещения каретки;
• быстрый отвод резца от изделия.

Передняя бабка

Передняя бабка располагается с левой стороны и с таким расчетом, что деталь можно развернуть на несколько градусов, если у мастера есть такая необходимость. Сюда же включена и коробка скоростей. Рычаги управления расположены снаружи. Сам шпиндель способен вращаться со скоростью до 2000 об/мин. Смазка передней бабки проводится от отдельного масляного насоса.

Задняя бабка

Этот узел расположен справой стороны. Она легко продвигается по станине и ход пиноли имеет в 100 мм. Конус задней бабки – Морзе 3.

Кинематическая схема

Электрическая схема

Правила настройка оборудования и эксплуатации, паспорт

Стабильная работа станка зависит от точности предварительной настройки. Для жесткого типа соединения поперечных салазок, понадобится произвести настройку клина салазок. Алгоритм действия такой:

• Немного отпустить винт.
• Поджать клин другим винтом так, чтобы при этом ход салазок остался плавным.
• Завернуть первый винт на максимум.

Обязательно периодически проверять степень натяжения клиновых ремней. Они со временем вытягиваются и это отражается на безопасности механизма точения.

Паспорт токарного станка можно бесплатно скачать по ссылке — Паспорт токарно-винторезного станка 1Е61М

Алгоритм регулировки клиновых ремней:

• освободить переднюю тумбу от всех крышек;
• подтянуть салазки по специальной технике, проводя по пазам специальным винтом, чтобы подобрать оптимальный уровень натяжки;
• закрепить результат гайками.

Затем следует настроить шпиндельные ремни токарного оборудования.

Обслуживание и ремонт

При необходимости ремонта или некоторых обслуживающих работах нужно правильно осуществить разбор станка:

1. В первую очередь отключить агрегат от электросети.
2. Отсоединить нагнетательную и сливную трубки от масляной системы.
3. Перед снятием шпиндельной бабки отсоединить клиновые ремни.

В автоматическом режиме происходит смазка токарно-винторезного станка. Агрегат снабжен для этого центробежным вертикальным насосом. Токарный станок 1Е61М был произведен для небольших частных цехов, для мелкосерийных предприятий, а также для использования в бытовых мастерских. Отличается повышенной точностью обработки и относительной безопасностью операций.

Поделиться в социальных сетях

Updated_SPC-66480+6470

%PDF-1.6
%
1 0 объект
>/OCGs[9 0 R 10 0 R]>>/Страниц 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
2022-01-11T11:12:11+09:00Adobe Illustrator 25.2 (Windows)2022-01-24T03:40:45-05:002022-01-24T03:40:45-05:00

PDF/X-1a:2001PDF/X-1:2001PDF/X-1:2001SEAL Systems — Инструменты PDF 3. 3.1.2Falseapplication/pdf

xmp.did: 32b8959d-c197-ce4f-8cbc-0508d99a8f62uuid: 166651de-1955-42d9-b86c-5280b86657b7uuid: 90bc8a91-c18e-4857-b415-fa6609e5400cproof:pdfuuid:7d5fcfb8-7251-47a6-a472-671a91a4447bxmp.did:49ab716b-8f25-7b45-b1ba-016beba26365uuid:90bc8a91-c18e-4857-b415-fa6609e5400cdefault

EmbedByReferenceC:\Users\jzhao2\Desktop\6257\87627 Series\1. png

C:\Users\jzhao2\Desktop\6257\87627\01. png

1FalseTrue215.

0279.400000Миллиметры

Adobe Illustrator

конечный поток
эндообъект
3 0 объект
>
эндообъект
12 0 объект
>/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Thumb 20 0 R/TrimBox[0. 0 0.0 612.0 79& PNO Y/9 $ NY

PK2112094 — 30 08 — FFS — Обычный тест 6 (P2) от 61TLXF0O Watch Video

Предварительный просмотр (S):

Play Video: . Воспроизведение видео по умолчанию — ВЕРСИЯ HD. Если ваш браузер буферизует видео медленно, пожалуйста, воспроизведите ОБЫЧНУЮ ВЕРСИЮ MP4 или откройте видео ниже для лучшего восприятия. Спасибо!)

Ваш браузер не поддерживает воспроизведение видео. Пожалуйста, загрузите видео!

Прыжок к видео частям

⏲ Продолжительность: 24 минуты 10 секунд

Играть в Audio:
Ваш бровдер не поддерживает Audio TAG.PLEASE.

Open HD Video

Open MP4 Video

Download HD Video

Download MP4 Video

Open MP3 Audio

Open WEBM Audio

Download MP3 Audio
