Как расшифровывается марка токарного станка 1И611П

Как расшифровывается марка токарного станка 1И611П

Ответ:

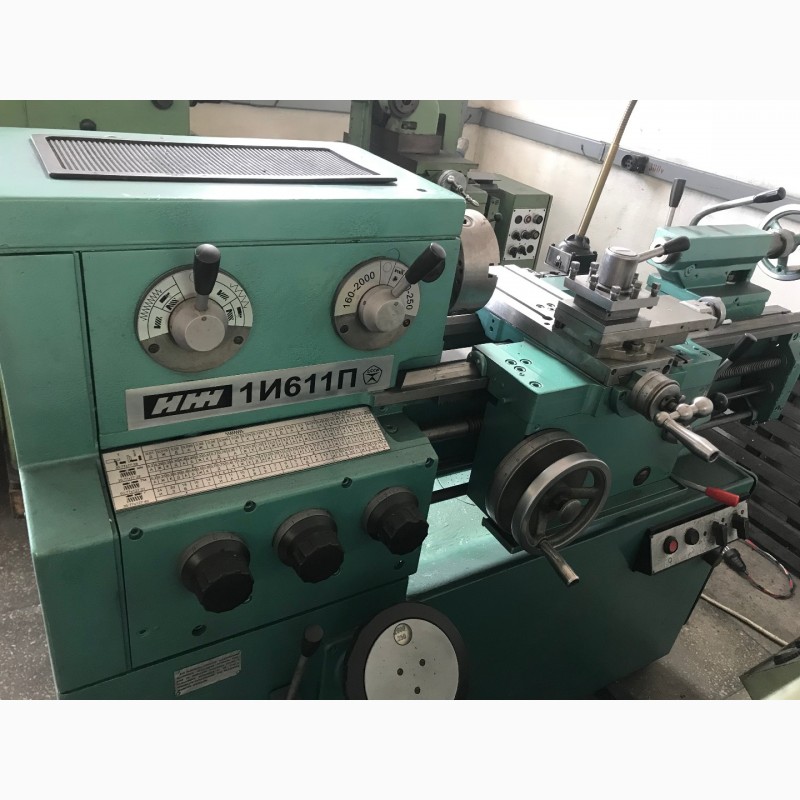

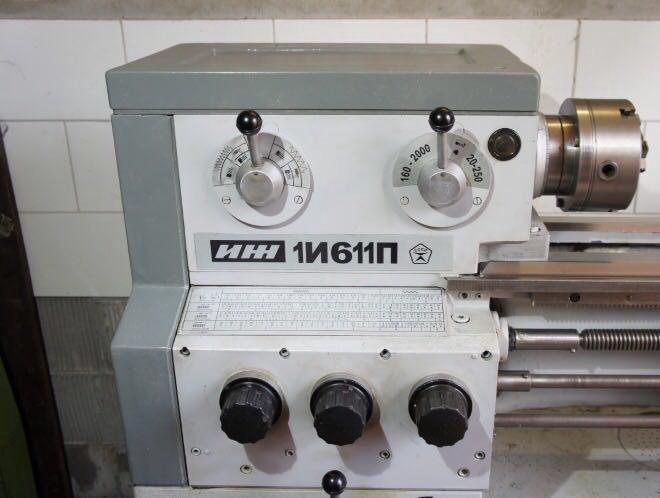

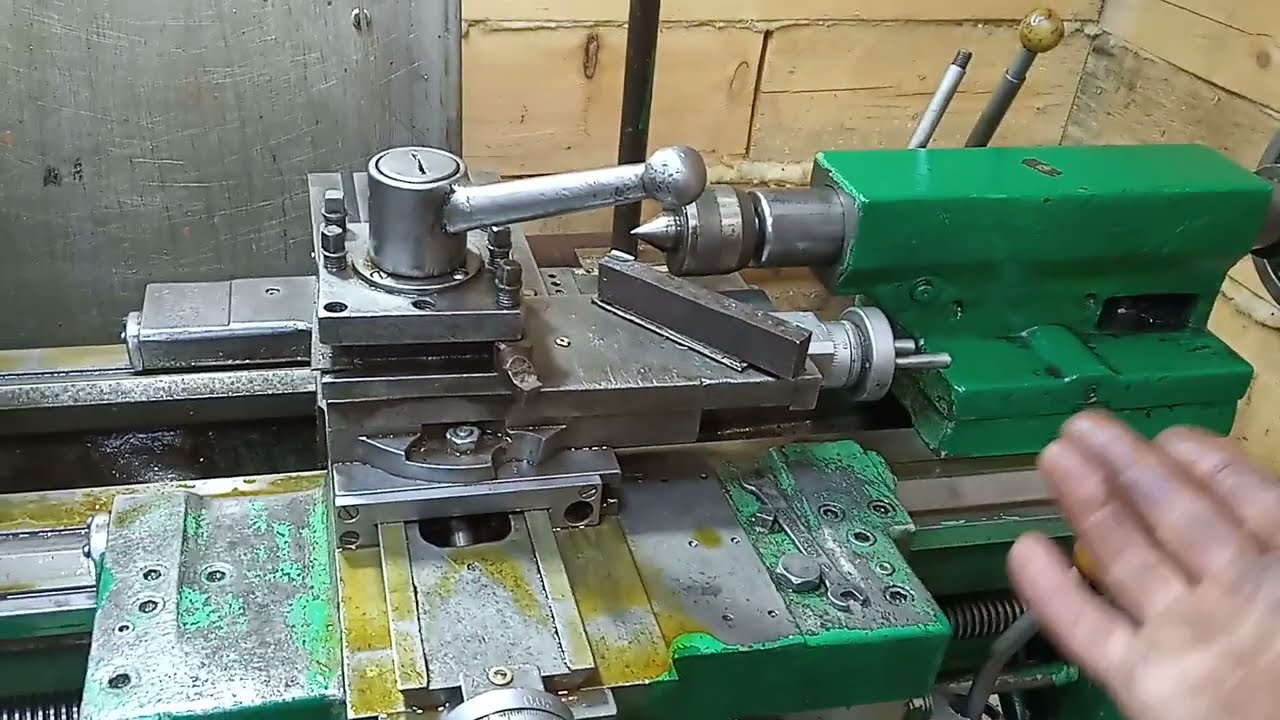

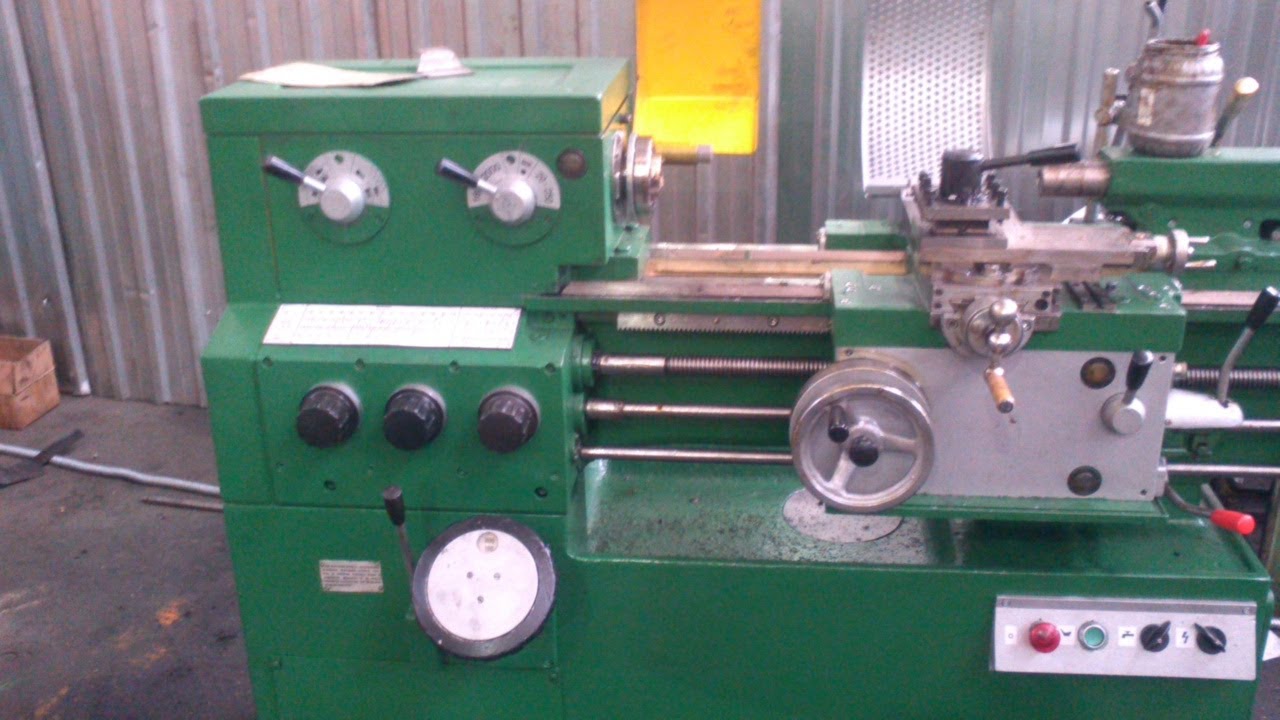

1И611П —

цифра 1 обозначает группу — токарные станки;

И — указывает на поколение в линейке станков завода-изготовителя;

6 — относится к токарно-винторезному типу;

11 — высота центров в сантиметрах;

П — повышенный класс точности.

Станок 1И611П является модификацией базовой модели 1И611 и имеет повышенный класс точности (П). Добавление цифр и букв в названии (шифре) станка 1И611 подразумевает модификацию оборудования, имеющую определенные отличия от базовой модели — высокий класс точности (В), модернизированный (М), УЦИ — устройство цифровой индикации (Ф1) или ЧПУ — числовое программное управление (Ф3).

Маркировка модификаций токарного станка 1И611 и их особенности

1И611ВФ1 — устройство цифровой индикации, высокий класс точности,

1И611ПФ1 — устройство цифровой индикации, повышенный класс точности,

1И611ПФ3 — ЧПУ, повышенный класс точности,

1И611ВМФ3 — ЧПУ, высокий класс точности, модернизированный,

1И611ПМФ3 — ЧПУ, повышенный класс точности, модернизированный.

ИНТЕРЕСНЫЕ СТАТЬИ И ПОЛЕЗНЫЕ КНИГИ

Схемы компоновки токарных станков

Токарные станки и работа на них Т. И. Тишенина, В. Б. Федоров

Токарные станки В.П. Батов

Школьные станки ТВ и их аналоги

Самодельные мини токарные станки по металлу

Отечественный токарный станок ГС526У – лучший выбор

Чудные механизмы — о маленьких токарных, фрезерных, строгальных станках

Часовые станки различных производителей

Необычные маленькие токарные станки из дерева, алюминия и стали

Как правильно выбрать токарный станок

Производители

Общий | Требуется помощь — Colchester Student MK 1.5 Проблема с головкой бабки плюс художественное оформление пластины производителя | Практик-механик

Пресо

Пластик

17 марта 2015 г.

Привет,

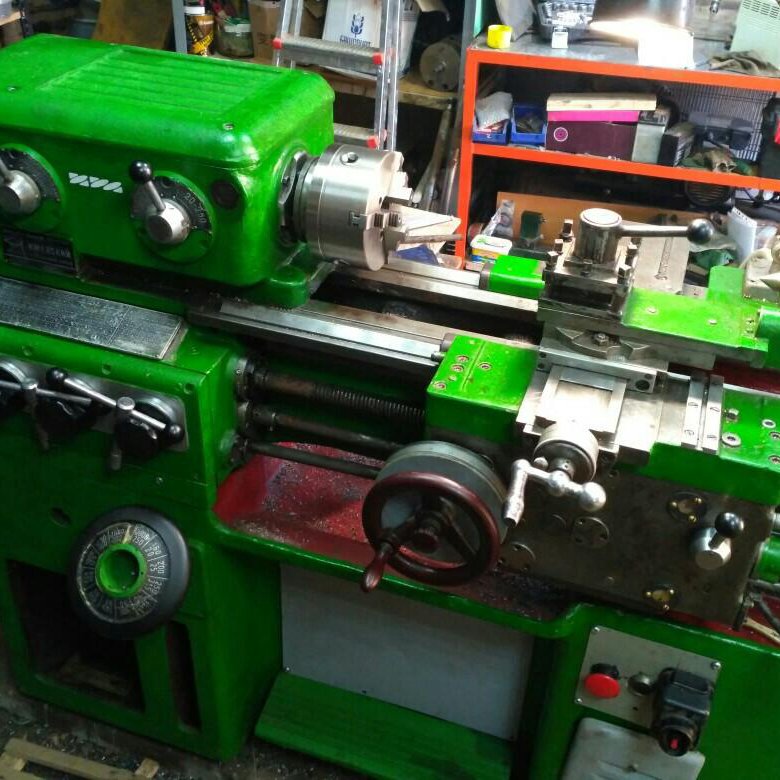

Я недавно отремонтировал свой токарный станок Colchester Student MK 1.5 во второй раз. С большим бюджетом, на этот раз я справился с работой немного лучше с двумя красками и пескоструйной обработкой шкафа, поддона и фартука. Во время всего этого хаоса я, кажется, потерял два крепления, которые подходят к концам промежуточных валов в задней части передней бабки.

На этом фото показано, где должны располагаться застежки.
Моя проблема в том, что я понятия не имею, как должны выглядеть эти винты. Мой каталог запасных частей не очень ясен, но я подозреваю, что это, вероятно, винты с головкой под торцевой ключ, но я также не уверен, с какой резьбой они должны быть. Я попытался вкрутить туда резьбу 1/4 дюйма BSW, и я боюсь, что она повредила внутреннюю резьбу. Я надеюсь, что какая-нибудь добрая душа может сказать мне или показать, как должен выглядеть винт. диаметр резьбы, длина резьбы, шаг резьбы и профиль.Если кто-то может помочь, буду очень признателен.
В качестве обмена я был бы рад предоставить высококачественные растровые или векторные изображения круглой латунной пластины, которая подходит к концу станины, и пластины переключателя передач, которая крепится к передней части передней бабки. Оба они были повреждены на моей машине, поэтому я воссоздал произведение искусства в виде цифровых изображений, а затем выгравировал новые пластины, которые затем были окрашены порошковой краской в черный и прозрачный цвет.

Спасибо, ребята,
Столько информации так быстро. Большой! Мне дали руководство MK1.5 и каталоги инструкций/запасных частей для 6-дюймовых токарных станков Student и 12-дюймовых токарных станков Dominion много лет назад, но они являются ксерокопиями оригиналов, а изображения немного нечеткие, поэтому было трудно сказать, какие крепления я использовал. нужный. Я предполагаю, что эти винты должны удерживать втулки в передней бабке и на самом деле ничего не делают, чтобы компенсировать боковое движение валов. В любом случае токарный станок работает нормально без них. Во время разборки я упаковал и промаркировал все детали и сложил все в две большие коробки. У меня остался один винт с шестигранной головкой 5/16 UNC, но кто знает, что случилось с другим? На этот раз я установил двухосевой ЦИ Sino и заменил оригинальную 12-вольтовую лампу накаливания на светодиодную на гибкой гусиной шее, прикрепленной к удлинению поперечного суппорта. Удлинитель представляет собой самодельную алюминиевую отливку, которая была необходима для крепления задней части тонких стеклянных весов KA500. Другая шкала — это KA300, установленная на большой плоской поверхности в задней части кровати. Чуть позже выложу фото сборки, если кому интересно.
Что касается латунных пластин. С тех пор я ушел из преподавания, но одной из моих областей преподавания была графика. У меня был большой опыт работы с программами векторного рисования, поэтому, приложив некоторые усилия, я смог превратить некоторые растровые изображения с низким разрешением, которые я нашел в Google, в высококачественные векторные изображения. Векторные изображения предпочтительнее для работы с программами CAM, и, поскольку у меня есть лазерный гравер мощностью 40 Вт, я смог использовать его для обработки латунных пластин. Рабочий процесс, который я использовал, был следующим:
1 Обрежьте пластины большего размера на несколько миллиметров.
2 Подготовьте латунь, слегка отшлифовав губкой Scotchbrite.
3 Покрасьте пластины травильным грунтом и обычной черной акриловой автомобильной краской. Я использовал баллончик. Акрил предназначался только для защиты травильного грунта, который довольно легко растворяется спиртом.
4 Используйте лазерный гравер, чтобы сжечь всю краску в тех местах, где вы хотите удалить латунь. Мне пришлось инвертировать исходные изображения, и хотя векторное изображение можно инвертировать, это может быть непросто, поскольку вам часто нужно менять порядок слоев изображения. Итак, я преобразовал вектор в растровое изображение высокого качества и вместо этого инвертировал его. Если у вас нет доступа к лазерному гравёру, можно использовать запатентованное железо на резисте типа, используемого производителями печатных плат.
5 Затем я протравил одну из пластин персульфатом аммония (который используется для травления печатных плат), но это заняло много времени, и мне пришлось разогревать раствор. Другая пластина подвергалась электролитическому травлению с использованием источника питания, серной кислоты в качестве электролита и медного катода. Это казалось более быстрым и простым в управлении. В конце дня вам нужно протравить около 0,3 мм в глубину.
6 У меня есть домашний пистолет для порошковой окраски, поэтому я счистил остатки краски разбавителем и покрасил всю пластину в черный цвет.
7 Затем я положил пластину горизонтально и с помощью твердого шлифовального бруска отшлифовал все порошковое покрытие в выступающих точках. Я использовал зернистость 600 мокрой и сухой, чтобы закончить, оставив зерна слева направо.
8 Затем пластина была просверлена, а края обрезаны.
9 Наконец, пластина была покрыта прозрачным порошком, чтобы предотвратить окисление латуни.
Я добавил два растровых изображения в виде вложений. Если кому нужны векторные картинки, могу выслать в личку.
С уважением,
Preso

Итак, я нашел недостающие винты с головкой для передней бабки. Ура! С тех пор я завершил установку двухосевого УЦИ Sino и 17-вольтового светодиодного фонаря. Что касается УЦИ, я купил одноосный УЦИ и длинную стеклянную шкалу у продавца на AliExpress. План состоял в том, чтобы иметь компактный УЦИ, который позволил бы мне выполнять точные движения по оси Z, однако, когда прибыла посылка, продавец вместо этого прислал большой 2-осевой фрезерный УЦИ. Когда я пожаловался, что мне прислали то, что я не заказывал, продавец ясно дал понять, что мне не следует жаловаться, так как я получил что-то лишнее даром. Вместо того, чтобы возиться с отправкой устройства обратно, я также заказал короткую стеклянную шкалу для поперечного салазка токарного станка. Вы можете спросить, почему я не сделал этого с самого начала, но причина была в том, что я не мог найти простой способ приспособить стеклянную шкалу к поперечному слайду из-за необычного способа установки поперечного слайда Colchester Student. седло. Доступ также ограничен, но после долгих исследований я обнаружил, что «тонкая» шкала KA500 просто поместится под составным слайдом, и пока для поперечного слайда изготовлено расширение, можно иметь точку привязки для считывания. глава весов.

Мое решение состояло в том, чтобы отлить алюминиевый удлинитель для поперечной направляющей и привинтить его к концу поперечной направляющей, используя два уже предусмотренных резьбовых отверстия 1/4 дюйма BSW. Это расширение также является идеальным местом для добавления втулки для рабочего освещения. (Подробнее об этом позже) Я думаю, что удлинитель поперечного суппорта можно было бы сварить из стали, или с этой задачей справился бы простой кронштейн, однако я люблю отливать вещи, и у меня есть 3D-принтер, который позволяет мне печатать шаблоны для отливок.
Я очистил отливки на своем ручном фрезерном станке и вырезал карман, чтобы очистить пути седла с помощью фрезерного станка с ЧПУ. Готовая, обработанная отливка была затем покрыта порошковой краской черного цвета и прикреплена к поперечным салазкам с помощью винтов с головкой под торцевой ключ. пришлось просверлить и нарезать резьбу по одному отверстию в боковой части поперечного суппорта и одному отверстию в литом удлинителе для крепления шкалы.К задней части фартука был прикручен простой алюминиевый кронштейн для крепления считывающей головки.Все отверстия в кронштейне имел прорези для выравнивания.Я укоротил очень длинный гибкий металлический трубопровод, который шел с одной из шкал, и использовал обрезки на рабочем фонаре.
Сам УЦИ крепится к литой скобе на задней стороне передней бабки.

Это тот же кронштейн, который использовался для крепления оригинального рабочего фонаря, поставляемого с моим токарным станком. Я выбросил длинный удлинитель, поставляемый с УЦИ, и заменил простой шпиндель, который подходит к кронштейну. УЦИ устанавливается сверху.
Рабочий фонарь на самом деле представлял собой дешевую светодиодную лампу для чтения на 17 В, которая поставлялась с подпружиненным зажимом для крепления к столу или изголовью кровати. Я отказался от этого, но сохранил гайку и пружинную шайбу, чтобы можно было прикрутить хромированную втулку непосредственно к удлинителю поперечной направляющей. Свет шел с линейным выключателем и небольшим трансформатором / вилкой. Питание к светильнику подавалось через светлый кабель в форме восьмерки, который, как я полагал, не продержится долго среди стружки и охлаждающей жидкости в задней части станка, поэтому я выбросил переключатель и использовал оставшийся гибкий металлический трубопровод для подключения питания. кабель. Я установил кулисный переключатель более высокого качества в напечатанный на 3D-принтере корпус, который крепится непосредственно к патрубку рабочего фонаря.

Помните, я сказал, что продавец прислал мне фрезерный УЦИ? Что ж, это означает, что для поперечного суппорта нет переключателя радиус/диаметр. Циферблат микрометра Colchester Student откалиброван в единицах диаметра, и я привык работать таким образом. Меня раздражало, что DRO считывал только единицы измерения радиуса. Однако есть обходной путь. Я прочитал в сообщении другого пользователя, что SINO DRO имеет меню настройки, которое позволяет изменять разрешение каждой шкалы. У меня шкала 5 микрон, поэтому установка разрешения 10 микрон эффективно удваивает показания для каждой единицы. Кризис предотвращен!

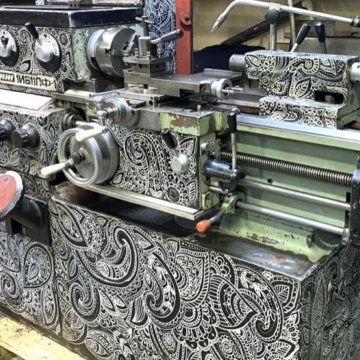

Это может быть странный вопрос, но вы предпочитаете магазин с машинами различных (оригинальных) цветов или магазин, где все машины окрашены в одинаковую краску?
Лично меня бесит, когда я вижу магазин, в котором все машины окрашены одинаково, но другие мнения могут быть другими.
Ура
Стив
