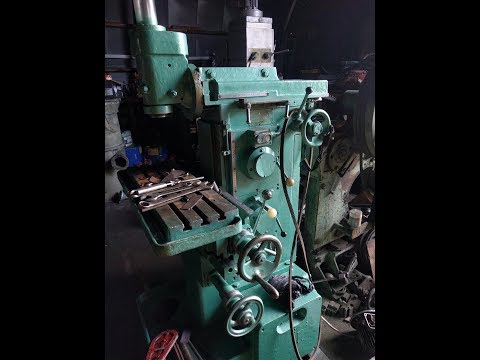

675 фрезерный станок: 675 Станок фрезерный широкоуниверсальный инструментальный. Паспорт, описание, схема

Фрезерный станок 675: технические характеристики

Основные конструктивные элементы

Описание конструкционной схемы станка подразумевает наличие станины, которая необходима для крепления рабочего стола и шпиндельной бабки.

При этом можно выделить такие основные узлы:

  • два шпинделя;
  • основной и съемный стол;
  • шпиндельная бабка;
  • коробка скоростей;
  • электрические узлы;
  • суппорт;
  • станина;
  • вертикальная головка.

Коробка скоростей фрезерного станка 675Пhttps://www.youtube.com/watch?v=8E9mFSXHSnI

Кинематика основных узлов агрегата осуществляется цепями подач и главного движения. Первое устройство передает свою энергию следующим деталям:

  • салазкам – продольно;
  • суппорту – вертикально;
  • шпиндельной бабке – поперечно.

Все производимые движения осуществляются при помощи электрического привода. Все перемещения узлов осуществляются в широком диапазоне, что обеспечивает выполнения таких операций:

  • шестнадцать подач, которые могут осуществляться со скоростью в диапазоне от 12,5 до 400 мм за минуту;
  • ускоренные подачи – рабочая скорость около 930 мм за минуту.

Делительная головка

Делительная головка позволяет с высокой точностью прокрутить деталь на заданный угол. Приспособление позволяет изготавливать зубчатые колеса и другие сложные детали с повторяющимися элементами.

Для чего он предназначен?

Фрезерный широкоуниверсальный станок предназначен для работы на промышленных предприятиях. Для обработки поверхности горизонтальным шпинделем используются фрезы:

  • дисковые;
  • цилиндрические;
  • фасонные.

В работе поворотным шпинделем применяют торцевые и шпоночные фрезы.

В комплект модели 675 входят столы:

  • поворотный с делительной головкой;
  • наклонный.

Используя головки: резцовую, быстроходную долбежную, расточную, на станке можно выполнять работы:

  • сверловку;
  • зенкерование;
  • расточку;
  • долбежку.

На станке 675 производят планки, корпуса, подушки, рычаги, косозубые шестерни, детали со сложной конфигурацией. Точность обработки класса Н. Возможность к вертикальному шпинделю устанавливать горизонтальную поворотную головку делает станок универсальным.

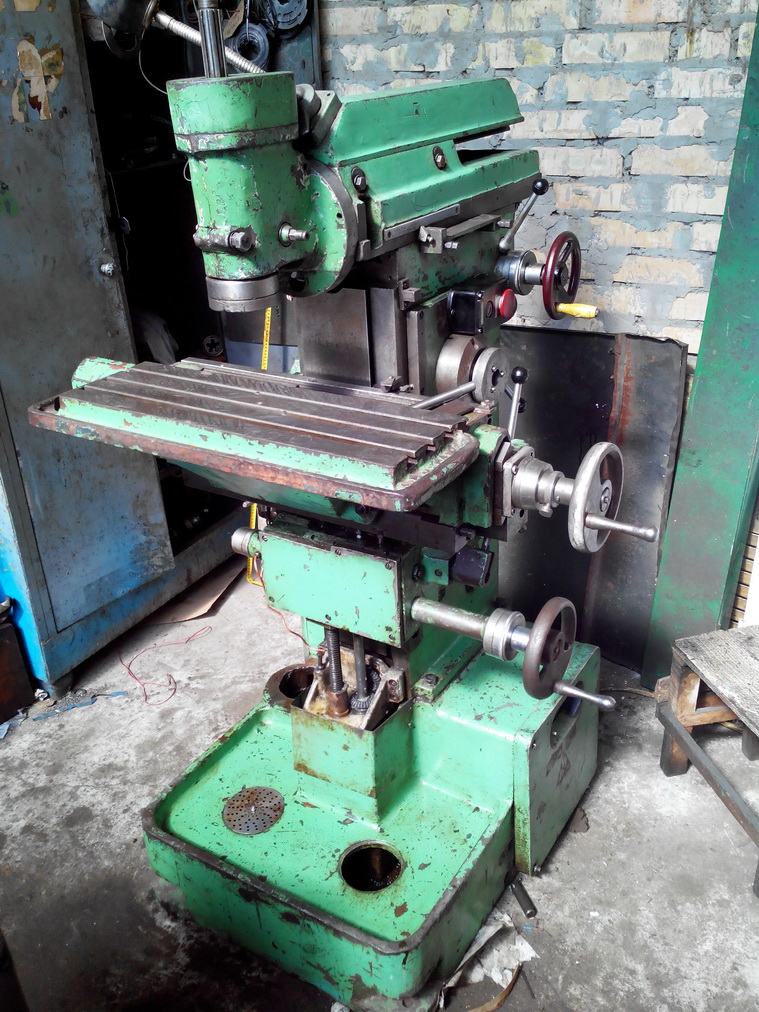

Общий вид и органы управления

Основание высокое с электрическим ящиком сбоку и электродвигателем сзади. Коробка подач внутри толстостенной литой стойки. Коробка скоростей собрана в отдельном ящике и расположена сбоку. Консоль небольшого размера поднимается по направляющим, обеспечивая вертикальное перемещение детали.

На основной стол с Т-образными пазами устанавливаются дополнительные приспособления, включая съемный горизонтальный стол. Справа на стойке и столе расположены маховики для ручного перемещения стола и консоли. Там же кнопки пуска и рукоятка переключения скоростей вращения шпинделя.

Оснастка за дополнительную плату

  • Делительная головка
  • Тиски станочные

Особенности конструкции станка

Распространенный 675П фрезерный станок характеризуется весьма распространенной компоновкой. Она представлена сочетанием следующих элементов:

  1. Для фиксации инструмента может применяться два шпинделя. Как правило, вертикальный шпиндель может применяться для фиксации довольно большого количества различных инструментов.
  2. Вертикальный или основной стол.
  3. У конструкции есть коробка подачи и скоростей, которые спрятаны в корпусе, обеспечивается доступ для обслуживания и ремонта. За счет установки электродвигателя мощностью 1,5 кВт существенно расширяется область применения оборудования.
  4. Имеется и горизонтальный съемный стол.
  5. Шпиндельная бабка предназначена для защиты основных элементов.
  6. Электрическое оборудование предназначено для управления основными узлами.
  7. Станина выступает в качестве основания, на котором крепятся все основные узлы. В рассматриваемом случае она представлена литой чугунной конструкцией.
  8. Вертикальная головка.

Чертеж горизонтального шпинделя и других узлов можно встретить в нормативной документации. Фрезерный станок 675П, паспорт которого включается в комплект поставки, имеет 16 скоростей и несколько ускоренных ходов. Для холостого хода может использоваться режим реверса, когда шпиндель вращается в обратном направлении.

Сведения о производителе фрезерного широкоуниверсального станка 675

Рассматриваемое оборудование получило весьма широкое распространение. Модель 675Пф выпускалась Одесским заводом, который специализируется на разработке фрезерных станков и другого подобного оборудования. Стоит учитывать, что завод был закрыт в 2000 году. Поэтому фрезерных станок больше не выпускается.

Кроме этого выпуск универсального станка проводил Ереванский завод, который на сегодняшний момент называется ОАО ЕрФрез.

В заключение отметим, что существенно расширить область применения фрезеровального оборудования можно за счет установки дополнительной оснастки.

Технические характеристики и назначение

Рассматриваемый фрезерный станок 675, технические характеристики которого определяют его широкую область применения, характеризуется высокой точностью. Модель может применяться для фрезерования при установке следующих видов инструмента:

  1. Концевые и торцевые, шпоночные. Подобные фрезы устанавливаются вертикально, для чего применяется вертикальный шпиндель.
  2. Фасонные, дисковые и цилиндрические. Они устанавливаются при фиксации в шпинделе горизонтального типа.

Станок универсальный фрезерный рассматриваемой модели может использоваться для обработки заготовки под углом. При этом агрегат располагает специальной делительной головкой и круглым столом, за счет чего можно создавать отверстие и другие элементы на равном расстоянии относительно друг друга.

Рассматриваемая модель комплектуется инструментальным шкафом, который предназначен для хранения инструмента и различного оборудования. За счет этого элемента существенно расширяется область использования устройства. При применении дополнительного инструмента и оснастки проводятся сложные операции, которые выполнить на обычных моделях не получится.

Станок 675

Технические возможности рассматриваемого оборудования также весьма обширны. Основными моментами можно назвать следующее:

  1. Размеры конструкции позволяют проводить фрезерование заготовок, ширина которых более 25 см и длина до 80 см. Повышенная точность позволяет проводить обработку заготовок с небольшими геометрическими размерами.
  2. Вертикальный шпиндель монтируется на специальном подвижном хоботе. При этом есть возможность поворота во взаимно перпендикулярных плоскостях под углом 90 градусов.
  3. Требуемая точность достигается за счет снижения степени вибрации установки при работе. Для этого все узлы расположены на чугунной станине, которая хорошо справляется с задачей по гашению вибрации.
  4. На станине есть электрический насос с показателем производительности около 22 литров в минуту. За счет этого узла производится подача смазочно-охлаждающей жидкости. Подобное вещество позволяет существенно продлить срок службы устройства и обеспечивает стабильное функционирование.
  5. Созданная система управления удобна для оператора. Именно поэтому не возникает трудностей с его управлением.
  6. Разрешается проводить установку фрезерного станка в цехах со штучным и мелкосерийным показателем производительности труда.
  7. Наличие вертикального и горизонтального шпинделя позволяет существенно расширить область применения фрезерных станков.
  8. Компактные размеры агрегата позволяют проводить его установку в обычном гараже или домашней мастерской. Кроме этого, основные характеристики позволяют проводить установку фрезерного станка в производственных помещениях.
  9. Существенно расширить возможности фрезерного станка можно путем установки долбежной головки. Как правило, они применяются для проведения долбежной процедуры.

Технологическими особенностями модели можно назвать нижеприведенные параметры:

  1. Масса фрезерного станка составляет 1,1 тонн. Этот момент определяет то, что оборудование может устанавливаться без предварительной подготовки основания. Существенно повысить точность обработки можно за счет создания основания, представленного плитой.
  2. Для подачи СОЖ устанавливается насос с мощностью 0,12 кВт. Подача подобной жидкости проводится в зону резания.
  3. Класс точности оборудования П.
  4. Горизонтальный шпиндель может вращаться со скоростью от 50 до 6000 оборотов в минуту, у вертикального этот показатель в диапазоне от 63 до 2000 оборотов в минуту.
  5. Максимальный крутящий момент 214 Нм.

Область назначения рассматриваемого оборудования заключается в установке в домашних мастерских, а также небольших производственных помещениях. За счет применения различных инструментов есть возможность получить изделия самой различной формы и размеров.

Технологическая оснастка

В комплект станка входит:

  • Вертикальная шпиндельная головка
  • Хобот с серьгой
  • Стол угловой горизонтальный
  • Патрон цанговый с комплектом цанг (ф4, ф5, ф6, ф8,ф10)
  • Оправка фрезерная ф27мм
  • Набор инструмента

Тиски

Тиски устанавливаются на рабочий и поворотный стол. Они позволяют производить обработку мелких деталей с высокой точностью, делать сложные рельефы.

Угловой универсальный стол

Съемный угловой стол вешается на суппорт верхними шпонками. К рабочей поверхности прикручивается болтами. Он имеет 5 Т-образных пазов для крепления заготовки и вращает ее вокруг горизонтальной оси. Вращение стола производится вручную, по лимбу на передней части. Там же расположена ручка зажима приспособления.

Справка! Угловой стол позволяет обрабатывать боковые плоскости детали обоими шпинделями. Делать сверление и расточку, шпоночные пазы, фрезеровать многогранники по периметру.

Отзывы

Sova. 675 выпускались несколькими заводами. Лучше всех их делали одесситы и саратовцы. Эти станки отличаются надежностью, высоким качеством сборки и долговечностью. Они пользуются большим спросом у специалистов и работают хорошо, несмотря на возраст. Владимир.

Я своим 675 режу полуоси и торсионы. Сталь нормализую. Сотки не ловит, но с точностью до десятки работает. Хочу поменять линейки и отшабрить направляющие, чтобы точнее работал.Несмотря на возраст более 50 лет, фрезерные станки 675 хорошо сохранились и пользуются спросом и специалистов.
