6М13П станок консольно-фрезерный вертикальный повышенной точности.
Паспорт, схемы, описание
Сведения о производителе консольно-фрезерного станка 6М13П
Производитель фрезерных станков 6М13П Горьковский завод фрезерных станков, основанный в 1931 году.
Завод специализируется на выпуске широкой гаммы универсальных фрезерных станков, а, также, фрезерных станков с УЦИ и ЧПУ, и является одним из наиболее известных станкостроительных предприятий в России.
Начиная с 1932 года, Горьковский завод фрезерных станков занимается выпуском станков и является экспертом в разработке и производстве различного металлорежущего оборудования.
Универсальные фрезерные станки серии М выпускались Горьковским заводом фрезерных станков (ГЗФС) начиная с 1961 года. Станки сходны между собой по конструкции, широко унифицированы и является дальнейшим усовершенствованием аналогичных станков серии Н.
Продукция Горьковского завода фрезерных станков ГЗФС
- 6М12П
станок консольно-фрезерный вертикальный 320 х 1250 - 6М13П
станок консольно-фрезерный вертикальный 400 х 1600 - 6М82
станок консольно-фрезерный горизонтальный универсальный 320 х 1250 - 6М82Г
станок консольно-фрезерный горизонтальный 320 х 1250 - 6М82Ш
станок консольно-фрезерный широкоуниверсальный 320 х 1250 - 6М83
станок консольно-фрезерный горизонтальный универсальный 400 х 1600 - 6М83Г
станок консольно-фрезерный горизонтальный 400 х 1600 - 6Н12
станок консольно-фрезерный вертикальный 320 х 1250 - 6Н13П
станок консольно-фрезерный вертикальный 400 х 1600 - 6Н82
станок консольно-фрезерный горизонтальный 320 х 1250 - 6Н82Г
станок консольно-фрезерный горизонтальный 320 х 1250 - 6Р12, 6Р12Б
станок консольно-фрезерный вертикальный 320 х 1250 - 6Р13, 6Р13Б
станок консольно-фрезерный вертикальный 400 х 1600 - 6Р13Ф3
станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600 - 6Р82
станок консольно-фрезерный горизонтальный универсальный 320 х 1250 - 6Р82Г
станок консольно-фрезерный горизонтальный 320 х 1250 - 6Р82Ш
станок консольно-фрезерный широкоуниверсальный 320 х 1250 - 6Р83
станок консольно-фрезерный горизонтальный универсальный 400 х 1600 - 6Р83Г
станок консольно-фрезерный горизонтальный 400 х 1600 - 6Р83Ш
станок широкоуниверсальный консольно-фрезерный 400 х 1600 - 6Т12-1
станок консольно-фрезерный вертикальный 320 х 1250 - 6Т12
станок вертикальный консольно-фрезерный вертикальный 320 х 1250 - 6Т12Ф20
станок консольно-фрезерный вертикальный с ЧПУ 320 х 1250 - 6Т13
станок консольно-фрезерный вертикальный 400 х 1600 - 6Т13Ф20
станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600 - 6Т13Ф3
станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600 - 6Т82
станок консольно-фрезерный горизонтальный универсальный 320 х 1250 - 6Т82-1
станок консольно-фрезерный горизонтальный универсальный 320 х 1250 - 6Т82Г
станок консольно-фрезерный горизонтальный 320 х 1250 - 6Т82Ш
станок консольно-фрезерный широкоуниверсальный 320 х 1250 - 6Т83
станок консольно-фрезерный горизонтальный универсальный 400 х 1600 - 6Т83-1
станок консольно-фрезерный горизонтальный универсальный 400 х 1600 - 6Т83Г
станок консольно-фрезерный горизонтальный универсальный 400 х 1600 - 6Т83Ш
станок консольно-фрезерный широкоуниверсальный 400 х 1600 - 6606
станок продольно-фрезерный 630 х 2000 - ГФ2171
станок фрезерный вертикальный с ЧПУ и АСИ 400 х 1600
Отзывы
Станок консольно-фрезерный 6М13П имеет множество положительных отзывов.
Пользователи отмечают точность обработки при работе с деталями из самых разных материалов. Жесткость и надежность конструкции, а также высокие эксплуатационные характеристики позволяют успешно использовать данное оборудование некрупных и мелкосерийных производствах. Для домашнего использования агрегат слишком большой.
Горьковский завод фрезерных станков более полувека назад начал выпуск качественных консольно-фрезерных станков с повышенной точностью обработки и надежной конструкцией. Такой агрегат отлично зарекомендовал себя в разных отраслях промышленности и на мелкосерийном производстве.
Фото вертикального консольно-фрезерного станка 6М13П
Фото вертикального консольно-фрезерного станка 6м13п
Фото вертикального консольно-фрезерного станка 6м13п
Фото вертикального консольно-фрезерного станка 6м13п
Расположение органов управления консольно-фрезерным станком 6М13П
Расположение органов управления консольно-фрезерным станком 6м13п
Расположение органов управления консольно-фрезерным станком 6м13п
Расположение органов управления консольно-фрезерным станком 6м13п
Перечень составных частей консольно-фрезерного станка 6М13П
- Станина
- Поворотная головка
- Коробка скоростей
- Коробка подач
- Коробка переключения
- Консоль
- Стол и салазки
- Электрооборудование
Перечень органов управления консольно-фрезерным станком 6М13П
- Кран регулирования интенсивности охлаждения
- Маховичек ручного продольного перемещения стола
- Кулачки ограничения продольного хода стола в крайних положениях или реверса стола в полуавтоматическом и автоматическом циклах
- Кулачки переключения стола с подачи на быстрый ход или с быстрого хода на подачу
- Переключатель на автоматический цикл или ручное управление станка
- Кнопка «Пуск шпинделя»
- Кнопка «Стоп»
- Кнопка «Быстро»
- Рукоятка ручного насоса смазки стола
- Рукоятка включения вертикальной или поперечной подачи стола
- Рукоятка зажима консоли на направляющих станины
- Маховичек ручного поперечного перемещения стола
- Рукоятка зажима салазок на направляющих консоли
- Переключатель управления столом: автоматический цикл — ручное управление — работа с круглым столом
- Шестигранник поворота фрезерной головки
- Винты зажима стола на салазках
- Маховик перемещения гильзы шпинделя
- Переключатель освещения «Включено — выключено»
- Кнопка «Стоп шпиндель»
- Кнопка «Пуск шпинделя»
- Рукоятка и лимб для переключения скоростей шпинделя
- Кнопка «Импульс шпинделя»
- Кнопка «Быстро стол»
- Вводной переключатель «Включено — выключено»
- Переключатель насоса охлаждения «Включено — выключено»
- Переключатель направления вращения шпинделя «Влево — вправо»
- Рукоятка управления продольным перемещением стола
- Рукоятка подъема консоли
- Грибок и лимб для переключения подач стола
- Кулачки ограничения поперечного хода стола
- Рукоятка зажима гильзы шпинделя
- Кулачки ограничения вертикального хода стола
- Кнопка включения фиксации механизма переключения подач
- Гайки зажима поворотной фрезерной головки

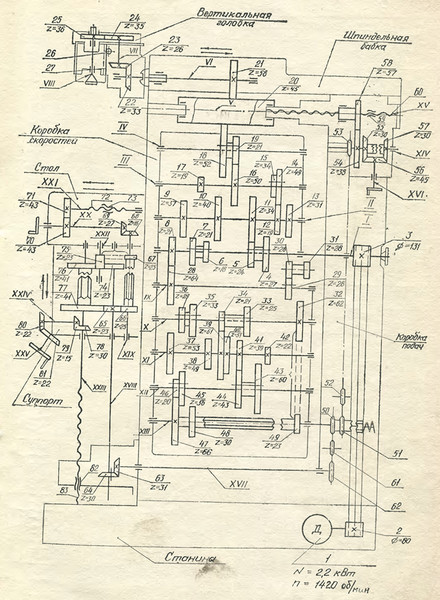

Схема кинематическая консольно-фрезерного станка 6М13П
Кинематическая схема консольно-фрезерного станка 6м13п
Цепь главного движения консольно-фрезерного станка 6М13П
Станок 6М13П имеет две раздельные кинематические цепи — цепь главного движения и цепь подач стола.
Шпиндель получает вращение от фланцевого электродвигателя мощностью 7 кВт, с 1440 об/мин через упругую соединительную муфту и зубчатые колеса механизма пятиваловой коробки скоростей, сообщающие шпинделю 18 различных чисел оборотов в пределах от 31,5 до 1600 об/мин.
Назначение и сфера применения консольно-фрезерного станка 6М13П
С помощью оборудования 6М13П можно выполнять фрезерование изделий из чугуна, цветных металлов, стали. При этом используются торцевые, цилиндрические, концевые, радиусные фрезы.
С помощью такого инструмента есть возможность обрабатывать горизонтальные и вертикальные плоскости, пазы, углы, зубчатые колеса, углы, также растачивать отверстия, создавать спирали, другие детали, которые при изготовлении требуют периодического или непрерывного вращения вокруг оси. Успешно обрабатывать детали на данном станке, используя метод фрезерования на скоростном режиме.

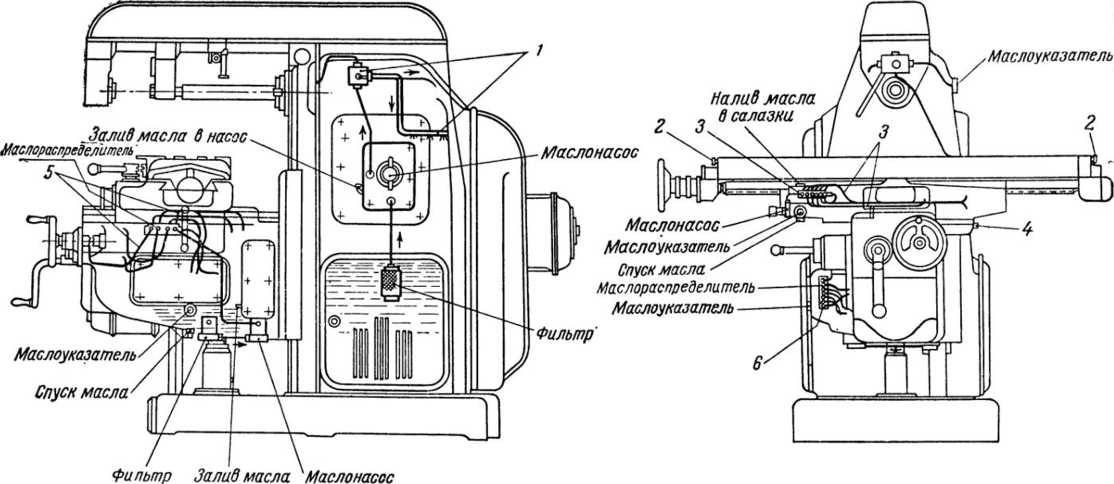

Описание конструкции основных узлов вертикального консольно-фрезерного станка 6М13П
Коробка скоростей и шпиндель консольно-фрезерного станка 6М13П
Коробка скоростей и шпиндель фрезерного станка 6м13п
Коробка скоростей консольно-фрезерного станка 6М13П
Коробка скоростей фрезерного станка 6м13п
Коробка скоростей смонтирована непосредственно в верхней части корпуса станины и управляется с помощью вставной коробки переключения скоростей, расположенной с левой стороны станины.
Для осмотра коробки скоростей достаточно снять крышку, находящуюся с правой стороны станины.
Шпиндель (вал VII) станка 6М13П (см. рис. 274, б) смонтирован в поворотной головке, которая центрируется в кольцевой выточке горловины станины и крепится к ней четырьмя болтами 1 (рис. 275). Поворотная головка может быть повернута на 45° от вертикальной оси в обе стороны
Выдвижение гильзы поворотной головки производят маховичком 2. Маховичок через коническую пару 7 (см. рис. 274, б) и винт с гайкой связан с кронштейном 5, закрепленным на гильзе. На валике маховичка 2 (рис. 275) закреплен лимб, цена деления которого 0,05 мм. За полный оборот маховичка гильза выдвигается на 4 мм.
В кронштейне 5 (рис. 274, б) предусмотрено отверстие и винт для закрепления индикатора, а к корпусу поворотной головки привинчен кронштейн 8 с регулируемым упором 6 для настройки перемещения гильзы.
Для увеличения жесткости шпинделя во время работы предусмотрен зажим рукояткой 4, которая стягивает корпус поворотной головки, имеющей разрез 5 (рис.
275).
Вращение шпинделю (валу VII) передается от коробки скоростей через коническую и цилиндрическую передачи (см. рис. 274, б). Цилиндрическое зубчатое колесо 2 закреплено на втулке, смонтированной на шарикоподшипниках и имеющей шпонку, которая входит в шпоночный паз шпинделя.
Вал VI станка 6М13П смонтирован на одном радиальном и двух радиально-упорных шарикоподшипниках. Радиально-упорные шарикоподшипники расположены во фланце и стянуты шайбой, которая крепит фланец к поперечной стенке станины. Зазор в радиально-упорных подшипниках регулируется подшлифовкой промежуточных колец. Сцепление конического зубчатого колеса регулируется путем осевого перемещения всего вала VI винтами, ввернутыми во фланец (рис. 274, б).
Вал V смонтирован также на одном радиальном и двух радиально-упорных шарикоподшипниках. Регулирование зазора производится подтягиванием гайки с левого торца вала V.
Вал IV коробки скоростей у всех трех станков этой гаммы, т. е. 6М82, 6М82Г и 6М13П (рис.
274, а и б), для большей жесткости расположен на трех опорах.
Валы II, III и IV — шлицевые для возможности передвижения зубчатых блоков.
Механизм переключения скоростей
Как указывалось ранее, в коробках скоростей этих станков механизм переключения скоростей является самостоятельным узлом (рис. 276). На корпусе механизма переключения скоростей расположен лимб 1 из пластмассы, на котором нанесены значения всех 18 чисел оборотов шпинделя, стрелка указатель и кнопочная станция с переключателем освещения и кнопками: «пуск шпинделя», «стоп шпинделя», «толчок шпинделя», «быстро стол». С нижней стороны коробки переключения находится рукоятка.
Механизм переключения скоростей фрезерного станка 6М12П
В коробках скоростей станков серии М механизм переключения скоростей является самостоятельным узлом (рис. 163).
На корпусе механизма переключения скоростей расположен лимб 1 из пластмассы, на котором нанесены значения всех 18 чисел оборотов шпинделя, стрелка-указатель 2 и кнопочная станция 3 с переключателем освещения и кнопками «Пуск шпинделя», «Стоп шпинделя», «Толчок шпинделя», «Быстро стол».
С нижней стороны коробки переключения находится рукоятка 4. Переключение шпинделя на требуемую скорость вращения осуществляется в такой последовательности:
- рукоятку переключения опускают вниз до выхода шипа из фиксирующего паза и отводят на себя до отказа;
- поворачивают лимб 1 вправо или влево до совпадения выбранного числа оборотов шпинделя со стрелкой-указателем 2; при этом щелчок фиксатора указывает, что лимб установлен в требуемом положении;
- нажимают кнопку «Толчок шпинделя», что дает кратковременный импульс на электродвигатель привода шпинделя для проворачивания зубчатых колес коробки скоростей и для их плавного переключения;
- рукоятку 4 переключения плавно возвращают в первоначальное положение, при этом обязательно шип рукоятки должен попасть в фиксирующий паз.
- При этих операциях с рукояткой и лимбом блоки зубчатых колес коробки скоростей перемещаются и устанавливаются в положениях, соответствующих выбранному числу оборотов шпинделя.
Механизм подач консольно-фрезерного станка 6М13П
Механизм подач консольно-фрезерных станков серии 6М
Механизм подач фрезерного станка 6м13п
Цепь подач консольно-фрезерного станка 6М13П
Привод подач осуществляется от отдельного фланцевого электродвигателя мощностью 1,7 кВт при 1420 об/мин, смонтированного в консоли. Через коробку подач ходовым винтам продольного и поперечного перемещений стола сообщаются 18 различных подач в пределах от 25 до 1250 мм/мин, а винту вертикального перемещения стола — 18 различных подач в пределах от 8,3 до 416,6 мм/мин.
Вал I коробки подач (см. рис. 272) приводится во вращение непосредственно электродвигателем; от него вращение передается валу II зубчатой парой 26 : 50, валу III — зубчатой парой 26 : 57, валу IV — зубчатыми парами 18 : 36, или 27 : 27, или 36 : 18, валу V — зубчатыми парами 18 : 40, или 21 : 37, или 24 : 34 и далее валу VI через перебор 13 : 45 — 18 : 40 или непосредственной зубчатой передачей 40 : 40.
Консоль фрезерного станка 6М13П
В консоли расположены все узлы цепи подач. На рис. 284 схематически показана консоль фрезерных станков 2-й гаммы с механизмами передачи движения от электродвигателя к столу, салазкам и самой консоли.
Консоль имеет чугунный корпус с развитыми направляющими профиля «ласточкин хвост» под станину и перпендикулярные к ним прямоугольные направляющие под салазки. Консоль несет на себе следующие органы управления:
Конструкционные особенности
Особенности конструкции рассчитаны на качественное выполнение фрезеровальных работ на высоких скоростях и с деталями, выполненными из высокопрочных материалов.
Габариты и размеры рабочего пространства
Размеры и характеристики рабочего пространства позволяют обрабатывать крупные заготовки, что удобно в условиях промышленного производства:
- Размеры стола – 40смх160см.
- От торца шпинделя до стола расстояние 3–50 см.
- Параметры от оси шпинделя до вертикальных направляющих станины 45 см.
- Ход стола вдоль от руки – 80 см.
- Поперек от руки параметры хода стола – 32 см.
- Вертикальное перемещение – 42 см.
Высота станка составляет 2235 мм, при весе станка 4150 кг.
Коробка скоростей и шпиндель
Коробка скоростей расположена в верхней части станины и для управления имеет вставной узел переключения скоростей. Данный узел находится с левой стороны станины. Чтобы осмотреть и проверить коробку скоростей с правой стороны станины расположена крышка.
В поворотной головке вмонтирован шпиндель. Сама головка крепится четырьмя болтами непосредственно к кольцевой выточке горловины станины. Поворотная головка имеет возможность поворачиваться на 45° от вертикальной оси. Чтобы увеличить параметры жесткости шпинделя во время работы имеется рукоятка, зажим которой стягивает корпус поворотной головки.
Технические характеристики шпинделя:
- частота вращения 31.5–1600 об/мин;
- количество скоростей шпинделя – 18;
- передвижение пиноли – 8. 5 см;
- перемещение пиноли на одно деление лимба – 0.05 мм.
5 см;Расположение органов управления
Всего у агрегата имеется 34 детали, которые отвечают за регулировку, настройку и управление основных узлов. Помимо различных рукояток, кнопок и переключателей имеется и зажимная гайка. Все органы управления крепятся на основном корпусе оборудования с помощью них осуществляется регулировка и управление следующими процессами:
- охлаждением;
- продольным перемещением стола;
- пуск, торможение и остановка шпинделя;
- смазка рабочей поверхности;
- поперечное и вертикальное перемещение рабочей поверхности;
- переключение скоростей шпинделя;
- ограничение поперечного хода рабочего стола;
- поворот фрезерной головки.
Механизм подач
В консоли агрегата вмонтирован отдельный двигатель мощностью 1.7 кВт. От него и происходит привод подач. 18 подач осуществляется от узла к ходовым винтам в диапазоне 25–1250 мм/мин, винту вертикального перемещения также осуществляется 10 подач в диапазоне 8.
3–450 мм/мин. В консоли расположены все узлы цепи подач. От электродвигателя передается движение к столу, салазкам, а также непосредственно к консоли.
Электрическая схема
Электрооборудование
Агрегат питается от трехфазной сети с показателями напряжения 380 В и частотой в 50 Гц. Вся пусковая электрика расположена в двух нишах станины. В каждой из них расположены по 2 панели, которые имеют общую монтажную схему. В левой нише имеется дверка с рукояткой вводного включателя для подключения электрооборудования к сети.
Также к электрооборудованию станка 6М13П относится:
- электронасос с включателем;
- электромагнит для привода фрикционной муфты быстрого хода и для отключения кулачковой муфты подачи;
- переключатель реверса;
- вводный включатель;
- электродвигатель шпинделя;
- электродвигатель подачи.
Управление движком шпинделя осуществляется кнопками.
Схема кинематическая
Электрооборудование станка 6М13П
Схема электрическая принципиальная фрезерного станка 6М13П
Электрическая схема принципиальная фрезерного станка 6м13п
Электрооборудование станка предназначено для питания от сети трехфазного тока напряжением 380 В с частотой 50 Гц.
По особому заказу оно может быть выполнено и на другие стандартные напряжения: 220 В или 500 В, а также на частоту сети 60 Гц.
В электрической схеме станка (рис. 50) предусмотрены: питание цепи управления от сети напряжением 127 в, питание цепи местного освещения от сети напряжением 36 В, нулевая защита всех электродвигателей, а также защита от коротких замыканий плавкими предохранителями и от перегрузок при помощи тепловых реле.
Технические характеристики консольного фрезерного станка 6М13П
| Наименование параметра | 6Н13 | 6М13 | 6Р13 | 6Т13 |
| Основные параметры станка | ||||
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н, П | Н, П | Н, П | Н |
| Размеры поверхности стола, мм | 400 х 1600 | 400 х 1600 | 400 х 1600 | 400 х 1600 |
| Наибольшая масса обрабатываемой детали, кг | 300 | 630 | ||
| Расстояние от торца шпинделя до стола, мм | 30. .520 | 30..500 | 30..500 | 70..500 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 450 | 450 | 420 | 460 |
| Рабочий стол | ||||
| Наибольший продольный ход стола от руки (по оси X), мм | 900 | 800 | 1000 | 1000 |
| Наибольший поперечный ход стола от руки (по оси Y), мм | 320 | 320 | 320 | 400 |
| Наибольший вертикальный ход стола от руки (по оси Z), мм | 420 | 420 | 420 | 430 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 | |||
| Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм | 6/ 2 | |||
| Пределы продольных подач стола (X), мм/мин | 23,5..1180 | 25..1250 | 25..1250 | 12,5..1600 |
| Пределы поперечных подач стола (Y), мм/мин | 15,6. .786 | 25..1250 | 25..1250 | 12,5..1600 |
| Пределы вертикальных подач стола (Z), мм/мин | 7,85..393 | 8,3..416,6 | 8,3..416,6 | 4,1..530 |
| Количество подач продольных/ поперечных/ вертикальных | 18 | 18 | 18 | 22 |
| Скорость быстрых продольных перемещений стола (по оси X), м/мин | 2,3 | 3 | 3 | 4 |
| Скорость быстрых поперечных перемещений стола (по оси Y), м/мин | 1,540 | 3 | 3 | 4 |
| Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин | 0,77 | 1 | 1 | 1,33 |
| Шпиндель | ||||
| Частота вращения шпинделя, об/мин | 30..1500 | 31,5..1600 | 31,5..1600 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 | 18 |
| Перемещение пиноли шпинделя, мм | 85 | 85 | 80 | 80 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Конус фрезерного шпинделя | №3 ГОСТ 836-47 | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 | |
| Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | ||||
| Отверстие фрезерного шпинделя, мм | 29 | 29 | ||
| Диаметр оправок, мм | 32, 50 | |||
| Диаметр переднего подшипника, мм | 100 | |||
| Поворот шпиндельной головки вправо и влево, град | ±45 | ±45 | ±45 | ±45 |
| Механика станка | ||||
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка раздельного включения подач | Есть | Есть | Есть | Есть |
| Торможение шпинделя | Есть | Есть | Есть | Есть |
| Предохранительная муфта от перегрузок | Есть | Есть | Есть | Есть |
| Автоматическая прерывистая подача | Есть | Есть | Есть (продольная) | Есть |
| Электрооборудование, привод | ||||
| Количество электродвигателей на станке | 3 | 3 | 3 | 4 |
| Электродвигатель привода главного движения, кВт | 10 | 10 | 10 | 11 |
| Электродвигатель привода подач, кВт | 2,8 | 3,0 | 3,0 | 3,0 |
| Электродвигатель зажима инструмента, кВт | нет | нет | нет | 0,25 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 | 0,125 | 0,125 | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 12,925 | 13,125 | 14,37 | |
| Габарит и масса станка | ||||
| Габариты станка (длина ширина высота), мм | 2575 х 1870 х 2250 | 2565 х 2135 х 2235 | 2560 х 2260 х 2120 | 2570 х 2252 х 2430 |
| Масса станка, кг | 4250 | 3120 | 4200 | 4300 |
- Консольно-фрезерные станки 6М13П, 3М13ПБ. Руководство по уходу и обслуживанию, Горький, 1966
- Консольно-фрезерные станки 6М13П, 3М13ПБ. Руководство по уходу и обслуживанию, Воткинск, 1972
- Ремонт консольно-фрезерных станков 6М83, 6М83Г, 6М13П, 6М13ПБ. Альбом чертежей сменных деталей, Тула, 1971
- Аврутин С.В. Основы фрезерного дела, 1962
- Аврутин С.В. Фрезерное дело, 1963
- Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
- Барбашов Ф.А. Фрезерное дело 1973
- Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
- Блюмберг В.А. Справочник фрезеровщика, 1984
- Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
- Копылов Р.Б. Работа на фрезерных станках, 1971
- Косовский В.Л. Справочник молодого фрезеровщика, 1992
- Кувшинский В.В. Фрезерование,1977
- Ничков А. Г. Фрезерные станки (Библиотека станочника), 1977
- Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
- Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
- Плотицын В.Г. Наладка фрезерных станков,1975
- Рябов С.А. Современные фрезерные станки и их оснастка, 2006
- Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
- Тепинкичиев В.К. Металлорежущие станки, 1973
- Чернов Н.Н. Металлорежущие станки, 1988
- Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978
Список литературы:
Руководство по уходу и обслуживанию, Горький, 1966
Г. Фрезерные станки (Библиотека станочника), 1977Связанные ссылки. Дополнительная информация
- Фрезерные станки: общие сведения, классификация, обозначение
- Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
- Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
- Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш
Фрикционный вал. Муфты фрикционные в металлорежущих станкахЭлектрооборудование фрезерных станков Горьковского станкозавода, ГЗФС
Электрооборудование фрезерных станков Вильнюсского станкозавода Жальгирис
Технические характеристики
Агрегат относится к станкам с повышенной точностью обработки деталей.
Его основные технические характеристики:
- отверстие фрезерного шпинделя – 29 мм;
- конус фрезерного шпинделя – №3 ГОСТ 836-62;
- скорость быстрых перемещений стола поперек – 3 м/мин;
- быстрые продольные перемещения – 3м/мин;
- вертикальные быстрые перемещения – 1 м/мин.
Станок снабжен упорами продольной, поперечной и вертикальной подач, а также блокировкой их раздельного включения и предохранительной муфтой от перегрузок.
Дополнительный пакет Passport Explorer — Магазин Национальных парков Америки
- Домашняя страница
- Программа Passport
- Паспортные книжки
- Дополнительный пакет Passport Explorer
9001 2 Артикул №: 329184
6,95 $
Узнайте больше о продуктах Passport в нашем магазине Passport Store
Подробная информация о продукте
- 36 листов
- Приблизительно 8 x 5 дюймов
900 12 Участвуя в программе Passport To Your National Parks®, вы помогаете поддерживать национальные парки Америки. Все чистые доходы от программы пожертвованы для поддержки жизненно важных образовательных и интерпретационных программ на объектах, находящихся в ведении Службы национальных парков.
Отзывы
Отзывы покупателей
Средняя оценка:
1 из 1 человек считают этот отзыв полезным:
Расширенный пакет Passport Explorer 16 февраля 2022 г. 90 014
Повторная покупка, очень доволен предметами
— Билл Дюфур
ЛЮБЛЮ программу Passport! 3 апреля 2021
Хотел бы я иметь это в детстве! Это так весело! Я обнаружил это сейчас, когда у меня есть подросток, и мне очень весело обучать и наблюдать, как он растет, чтобы любить и уважать парки и всю дикую природу внутри! Пожалуйста, никогда не избавляйтесь от этой программы!
— Lisa Scales
1 из 1 пользователей считают этот обзор полезным:
Расширитель Passport Explorer 29 января 2021
Я заказываю набор.
Я только что получил свой паспорт исследователя и все печати до 2021 года. У нас был маленький паспорт, но мы его потеряли. Убил меня. Так что я купил эту большую и новый набор марок, так как я уже использовал Many Many из набора марок, который мы купили 2 года назад. Я только что снова закончил заполнять марки для всех парков, которые мы посетили. Это потрясающе. Поэтому я прочитал обзоры несколько лет назад и решил, что не имеет значения, есть ли на них регионы. Все же гораздо лучше купить их, чем пытаться вырезать больше страниц из белого картона. 36 на 6,95!!!!!? И мне не нужно беспокоиться о том, в какой регион они отправляются. У меня есть много вещей, которые нужно поместить в раздел марок национальных парков впереди. Итак, это здорово. Просто сделай это.
— Patricia Lumpkin
1 из 1 пользователей считают этот отзыв полезным:
Sherry Dooley 29 мая 2020
Так рада, что я могу приобрести дополнительные страницы для моей папки!!! Оригинальная паспортная книжка была слишком маленькой и заполнялась слишком быстро, и в ней не было возможности добавлять страницы.
я хотел бы, чтобы в пакете было больше страниц с официальным аннулированием и аннулированием и марками. И я ДЕЙСТВИТЕЛЬНО хотел бы, чтобы был способ включить страницы оригинальной паспортной книжки в мою папку, не порвав все это!!
— Sherry Dooley
1 из 1 пользователей считают этот отзыв полезным:
Explorer Edition 27 апреля 2020 г.
Ручка в наборе имеет глубокие царапины. В остальном хорошо.
— Robert Dove
Отличное дополнение к моему скоросшивателю 8 января 2020
Я купил довольно много дополнительных упаковок для своего переплета Explorer, чтобы добавить еще много наклеек и штампов. Радует, что они сделаны качественно и не рвутся. Мне нужно купить больше таких и стараться делать это каждые несколько месяцев, так как у меня есть много марок, которые я добавляю к своим путешествиям. Здорово, что их много покупают, так как путешествовать по этим паркам и посещать исторические места вызывает привыкание.
Любите, любите, любите эти!
— Pam Hughes
1 из 1 пользователей считают этот обзор полезным:
Дополнительные страницы 16 декабря 2019
Мне нравится, что я могу заказывать больше страниц по мере необходимости.
— Janet Vaughn
2 из 2 пользователей считают этот обзор полезным:
Расширительный пакет Passport Explorer 30 ноября 2018 г.
Мы заказали 6 упаковок этих дополнительных страниц для нашей книги. Мы наркоманы национальных парков и не знаем, что бы мы делали, если бы их не было. Так что рады, что они предлагают расширить нашу книгу.
— Donna Tarrant
1 из 1 пользователей считают этот обзор полезным:
Товар отличный — описание требует работы 23 июня 2018
было бы «почти» достаточно, чтобы сохранить мое посещение всех национальных парков. К сожалению, двух дополнительных пакетов не хватило для хранения всех марок, выпущенных на сегодняшний день (2018 г.
). Если бы описание было более точным, я бы купила 3, а то и 4 упаковки. В нынешнем виде я не хочу брать на себя дополнительные S&H еще на 2 упаковки. Так что моя подшивка Passport Explorer все еще не обновлена. Сами страницы в пакетах расширения великолепны.
— Кимберли Ветцель-Уильямс
Отлично! 22 мая 2018 г.
Это как раз то, что мне было нужно, чтобы упорядочить свои марки и гашения. Большой продукт!
— Miriam Delgado
2 из 3 пользователей считают этот обзор полезным:
Расширитель Passport Explorer Товар#: 329184 15 декабря 2017
Я получил этот предмет несколько раз для себя и семьи. Мне нравится, что они не зависят от региона, так как я концентрируюсь на одной области и мне нужно больше страниц именно для нее. Только жаль, что они не продавались в парках.
— Robin Nagot
2 из 2 пользователей считают этот обзор полезным:
Расширитель Passport Explorer Товар № 329184 4 декабря 2017 г.
каждый регион, таким образом, я мог использовать их там, где они мне нужны. В моем случае в некоторых регионах больше марок, чем в других (20 парков на вкладке Скалистых гор и 24 следующим летом в Северо-Атлантическом и Среднеатлантическом регионах). У нас есть 2 маленькие книжки и Explorer Edition и все пачки марок 1986-2017)
— Mary Boller
0 из 1 пользователей считают этот отзыв полезным:
Расширитель Passport Explorer Товар#: 329184 1 декабря 2017
бы хотелось бы увидеть больше страниц с региональными марками — в упаковке достаточно 1 листа для каждого региона (было бы неплохо, если бы они были помечены по регионам), но нужны только 2 национальные страницы для 9 региональных страниц
— Carolyn Carney
2 из 3 человек сочли этот отзыв полезным:
Расширенный пакет Passport Explorer Артикул №: 329184 5 ноября 2017 г.
Мне не понравилось, что страницы не были помечены каждым регионом, как страницы, прилагаемые к папке для паспорта.
Требовалось больше страниц официального гашения и печати и национальной печати и гашения, а также меньше страниц издания для паспорта. Я заказал 2 упаковки и не смог убрать треть своих марок.
— Becky A Smith
3 из 3 человек считают этот отзыв полезным:
Расширительный пакет Passport Explorer Артикул №: 329184 30 октября 2017 г.
Я бы хотел, чтобы эти карты продавались в большем количестве офисов Национального парка. Это обязательный элемент для папок для паспорта.
— Ray Wharton
Написать отзыв
Пожалуйста, войдите или зарегистрируйтесь, чтобы оставить отзыв о товаре.
Up to Speed – Паспортный пакет – Jsport USA
Джо Десмаре
на
Категории: До скорости
В течение последних нескольких месяцев Jsport работала изо всех сил, чтобы наши долгожданные продукты Honda Passport 2019 года были построены и поставлены на полку.
Теперь, когда они здесь, мы решили, что сейчас самое подходящее время, чтобы дать вам представление о каждом продукте и основных принципах, лежащих в их основе.
Пакет Pre Run Package
В течение нескольких лет пакет Jsport Pre Run Package был номером один среди продаваемых продуктов на платформах Ridgeline и Pilot в Jsport. Как только мы начали разработку новой платформы Honda Passport, мы поняли, что нам нужно каким-то образом адаптировать Pre Run Package. Как и в вариантах Ridgeline и Pilot, этот пакет включает в себя наши настоящие колеса Pre Run с центрированием на ступице (ЕДИНСТВЕННЫЕ колеса на рынке, разработанные специально для грузовиков Honda/внедорожников), и мы оборачиваем их в проверенные временем шины повышенной проходимости Nitto Terra Grappler. В отличие от Ridgeline и Pilot, Passport начинается на дюйм выше земли, и вместо того, чтобы включать 1,5-дюймовый комплект для выравнивания, мы представили новый подъемник, чтобы дополнить 1,5-дюймовую переднюю часть и 0,75-дюймовую проставку сзади.
Пакет Pre Run Package для Passport — лучший способ получить максимальную отдачу от платформы.
Магазинная упаковка
Подъемный комплект
Одним из явных преимуществ модели Passport является то, что с завода она стоит на дюйм выше, чем модели Ridgeline и Pilot. Мы стремимся максимально эффективно использовать автомобили Honda, строго следя за тем, чтобы все гарантии оставались нетронутыми, а все заводские компоненты соответствовали спецификациям. Комплект Passport Lift Kit выполняет все эти задачи, добавляя 1,5 дюйма к передней части и 0,75 дюйма к задней части автомобиля. Изготовленный из авиационного алюминия с анодированным покрытием, чтобы вам никогда не пришлось беспокоиться о поломке ваших деталей, подъемный комплект Passport станет первым и последним, который вам когда-либо понадобится купить для вашего Passport!
Комплекты для подъема в магазин
Боковые подножки
Мы могли бы легко адаптировать нашу существующую конструкцию боковых подножек к Passport, но в Jsport мы никогда не заканчиваем проектирование, и мы подумали, что Passport достоин совершенно новой боковой подножки.
Боковые подножки V3 были созданы, чтобы предложить функциональность, простоту и защиту днища автомобиля, предлагая при этом потрясающий новый внешний вид. Благодаря более легкому весу, чем любая другая подножка, которую мы когда-либо производили, простые линии боковой подножки V3 действительно помогают завершить общий вид вашего Passport.
Магазин Боковые подножки
Защитная пластина
Одной из самых уязвимых частей любого автомобиля, движущегося по пересеченной местности, является днище, особенно масляный поддон. Мы создали защитную пластину Honda Ridgeline/Pilot после того, как на собственном горьком опыте узнали, насколько уязвима нижняя часть. В 800 милях к югу по полуострову Баха мы застряли, и в поле зрения не было ни одного дилера Honda. Мы знали, что должны внести изменения. Мы взяли ту же формулу, которая, как было доказано, эффективно защищает эту область на Ridgeline и Pilot, и адаптировали ее для Passport. Наша специальная защитная пластина Passport изготовлена из алюминия 5052 8ga, чтобы быть одновременно легкой и прочной, и покрыта прочным порошковым покрытием черного цвета.
