Крепёж оптом / Заклёпки / Заклёпки алюминиевые по оптовым ценам

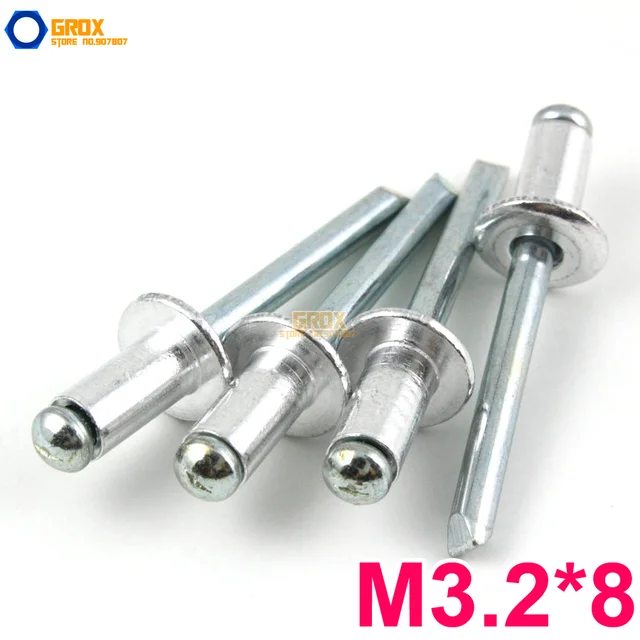

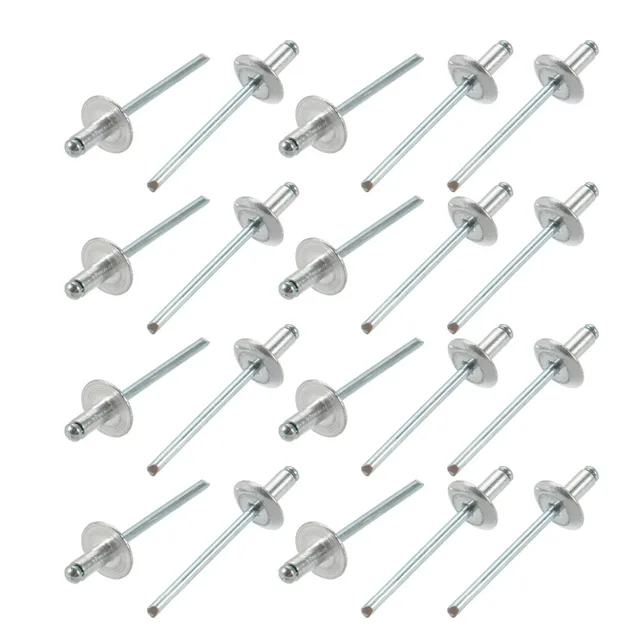

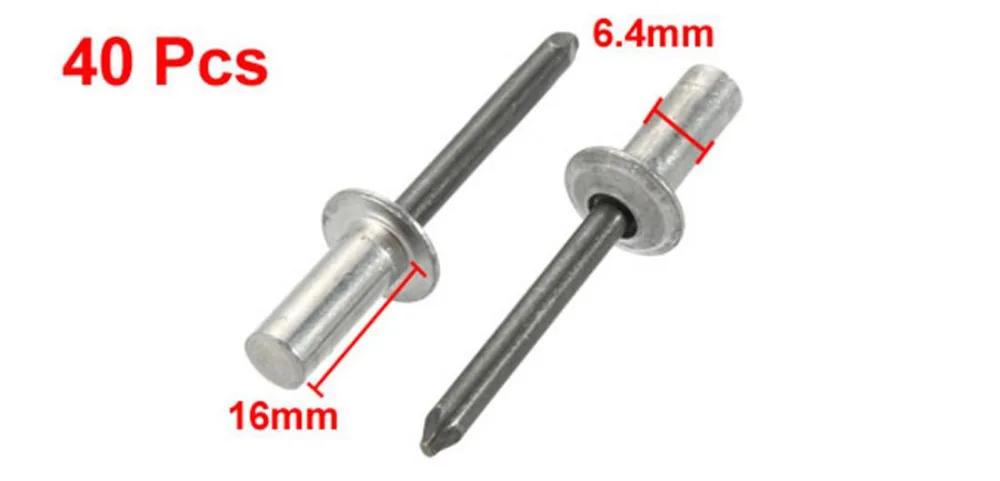

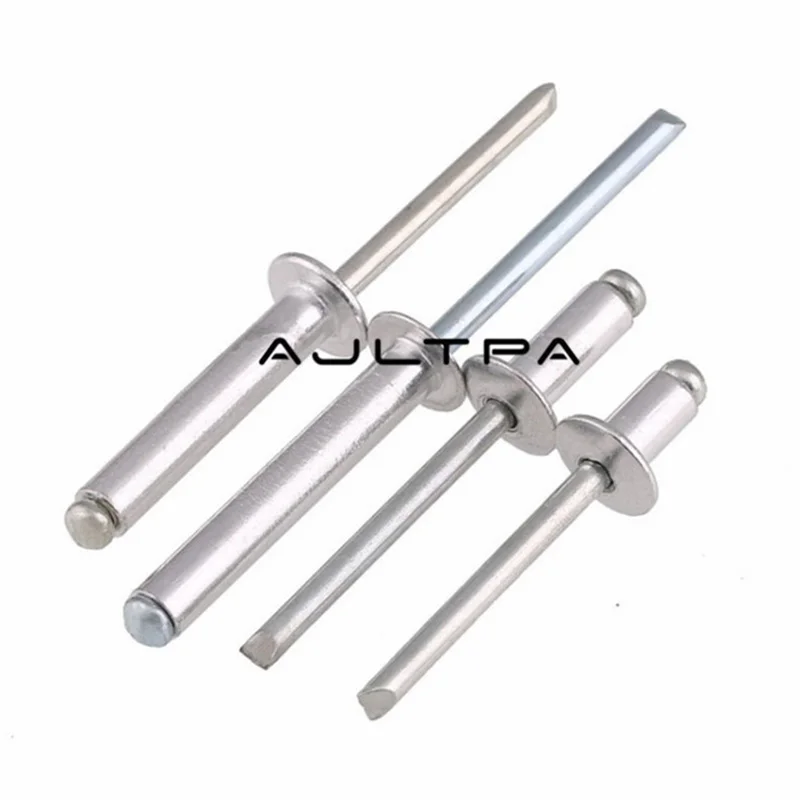

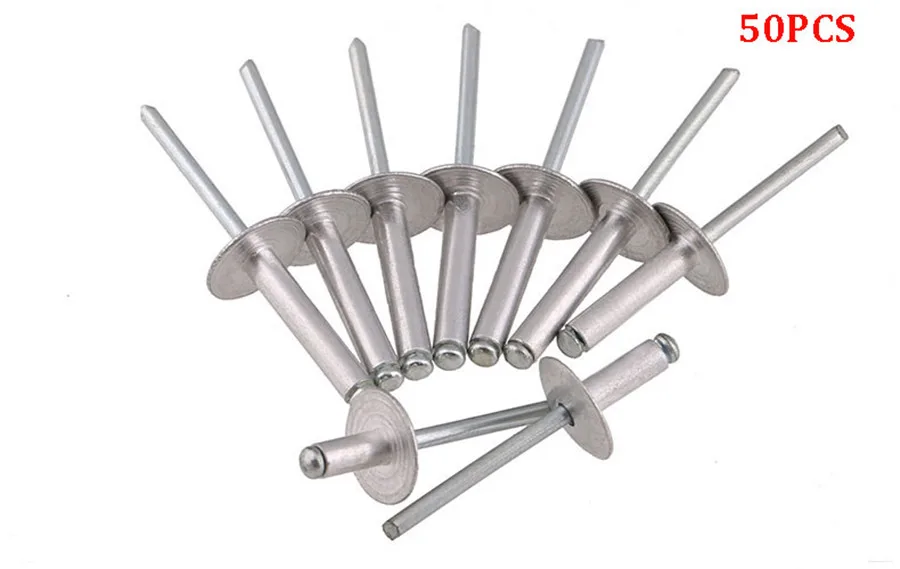

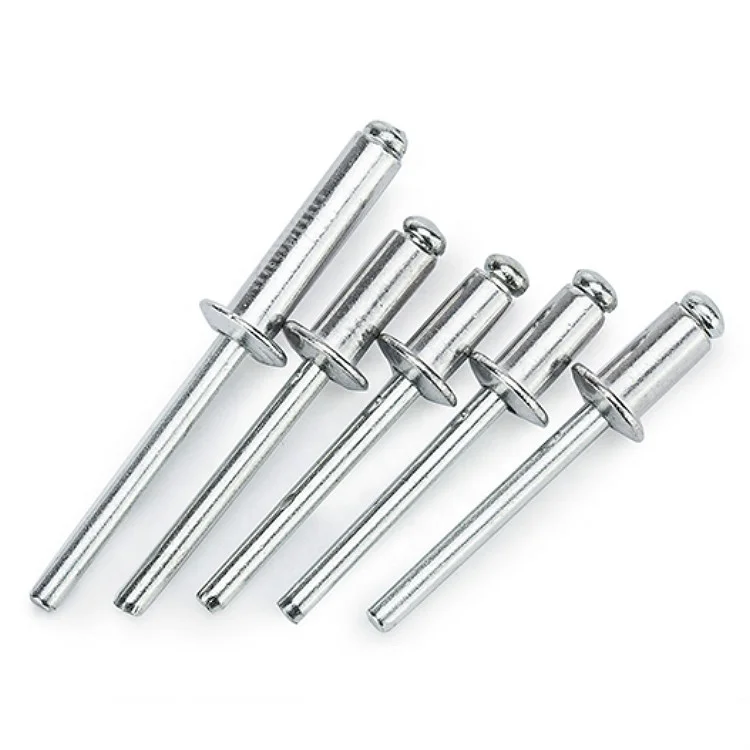

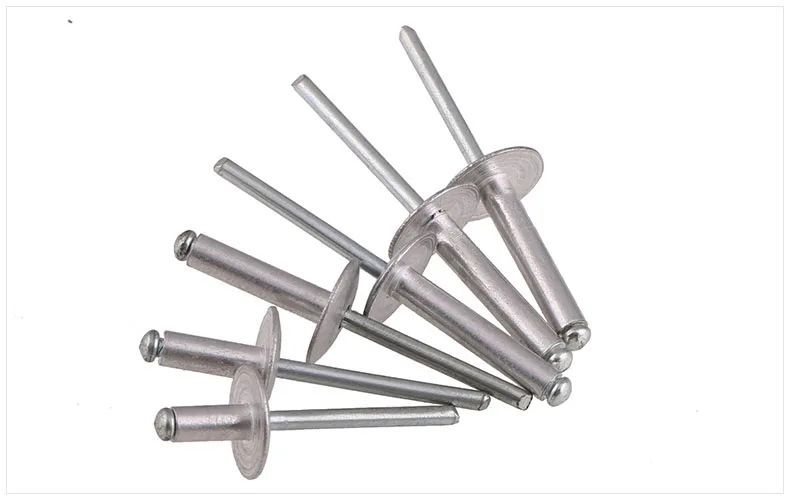

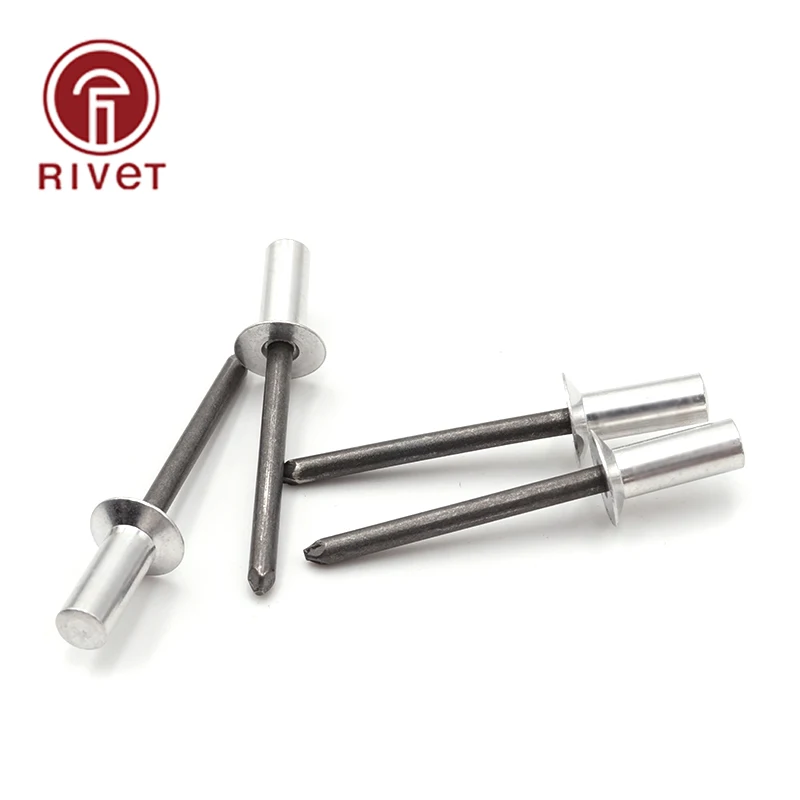

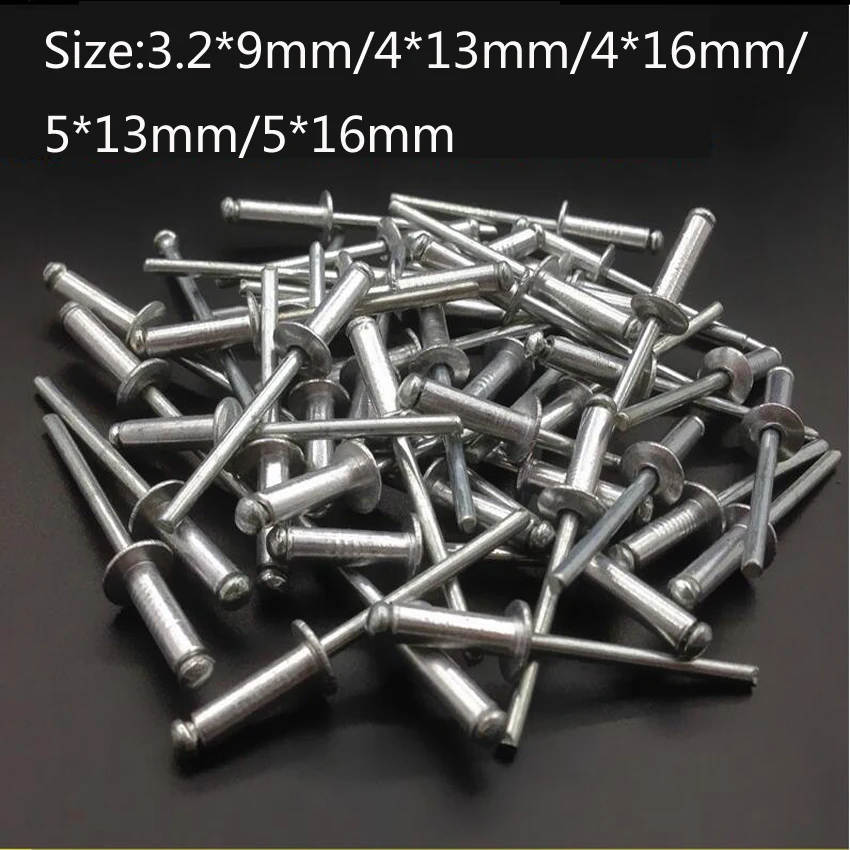

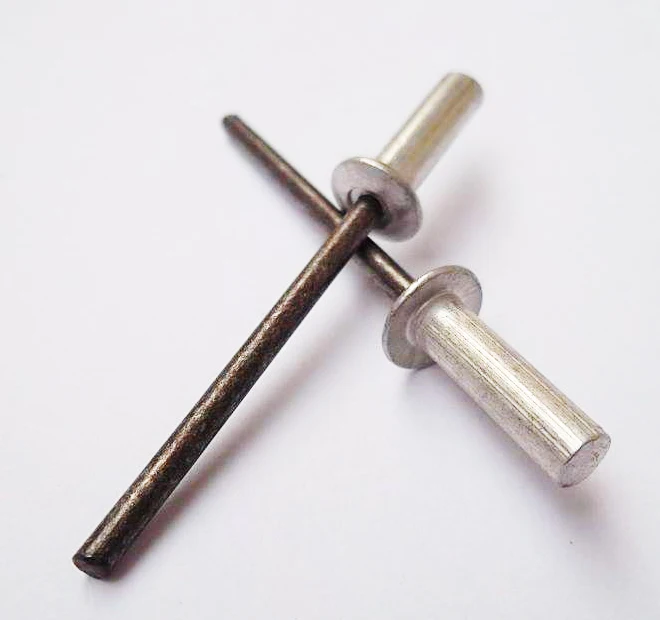

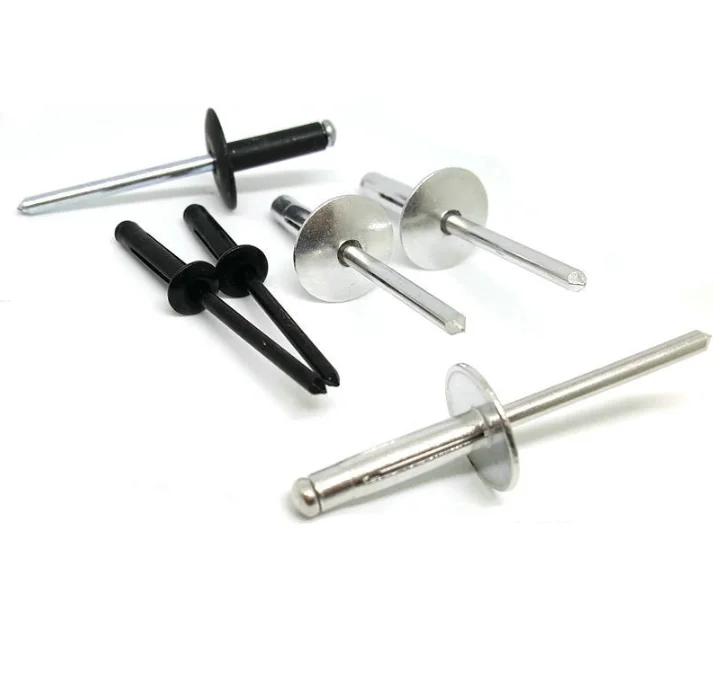

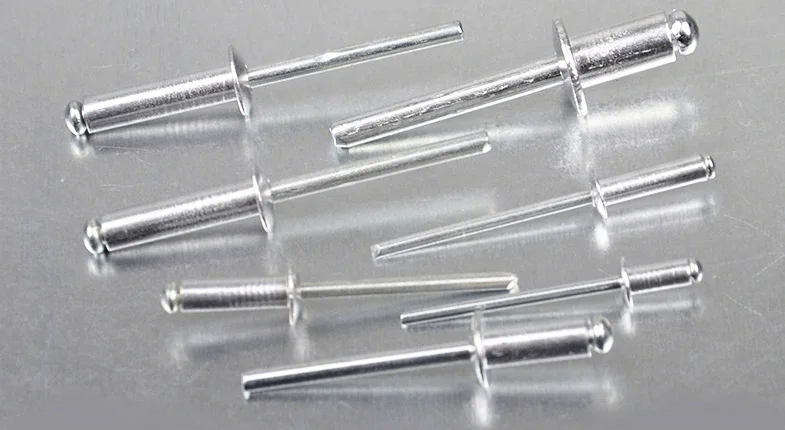

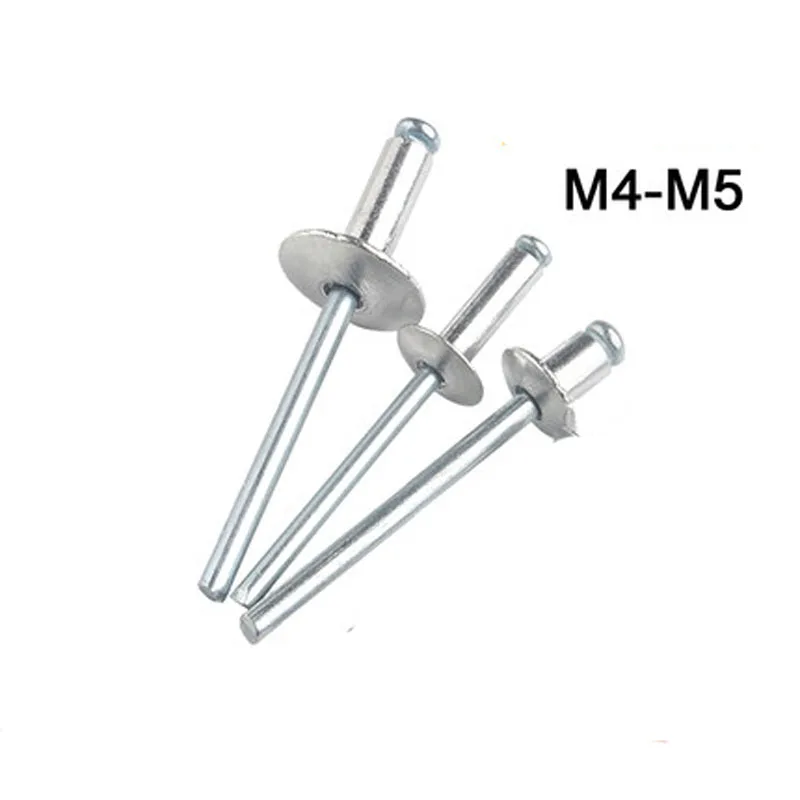

Заклёпка алюминиевая вытяжная со стандартным буртиком AL/AL — алюминий/ алюминий, размеры от 2.4 х 4 мм до 6.4 х 45 мм.
Материалы:
- Тело: алюминий.
- Стержень: алюминий.

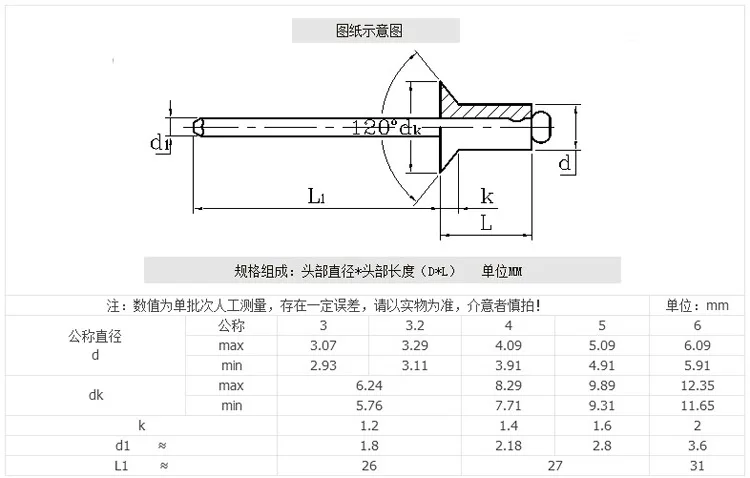

| Размер | Толщина соединяемых материалов | Диаметр буртика | Диаметр отверстия |
| 2.4 x 4 | 1.0 — 2.0 | 5.0 | 2.5 — 2.6 |
| 2.4 x 6 | 1.5 — 4.0 | ||
| 2.4 x 8 | 4. 0 — 6.0 | ||
| 2.4 x 10 | 6.0 — 8.0 | ||
| 2.4 x 12 | 8.0 — 10.0 | ||
| 3.0 x 6 | 1.5 — 3.5 | 6.5 | 3.1 — 3.2 |
| 3.0 x 8 | 3.5 — 5.5 | ||
| 3.0 x 10 | 5.5 — 7.0 | ||
| 3.0 x 12 | 7.0 — 9.0 | ||
| 3.0 x 14 | 9.0 — 11.0 | ||
| 3.0 x 16 | 11.0 — 13.0 | ||
| 3.0 x 18 | 13.0 — 15.0 | ||
| 3.0 x 20 | 15.0 — 17.0 | ||
| 3.2 x 6 | 1.5 — 3.5 | 6.5 | 3.3 — 3.4 |
| 3.2 x 8 | 3.5 — 5.0 | ||
| 3.2 x 10 | 5.0 — 7.0 | ||
| 3.2 x 12 | 7.0 — 9.0 | ||
| 3.2 x 14 | 9.0 — 11.0 | ||
| 3.2 x 16 | 11.0 — 13.0 | ||
| 3.2 x 18 | 13.0 — 15.0 | ||
| 3.2 x 20 | 15. 0 — 17.0 | ||
| 3.2 x 25 | 17.0 — 22.0 | ||
| 4.0 x 6 | 1.5 — 3.0 | 8.0 | 4.1 — 4.2 |
| 4.0 x 8 | 3.0 — 5.0 | ||
| 4.0 x 10 | 5.0 — 6.5 | ||
| 4.0 x 12 | 6.5 — 8.5 | ||
| 4.0 x 14 | 8.5 — 10.5 | ||
| 4.0 x 16 | 10.5 — 12.5 | ||
| 4.0 x 18 | 12.5 — 14.5 | ||
| 4.0 x 20 | 14.5 — 16.5 | ||
| 4.0 x 22 | 16.5 — 18.0 | ||
| 4.0 x 25 | 18.0 — 21.5 | ||
| 4.0 x 26 | 18.5 — 22.5 | ||
| 4.0 x 28 | 21.5 — 24.0 | ||
| 4.0 x 30 | 21.5 — 26.0 | ||
| 4.8 x 6 | 1.0 — 3.0 | 9.5 | 4.9 — 5.0 |
| 4.8 x 8 | 3.0 — 4.5 | ||
| 4.8 x 10 | 4.5 — 6.0 | ||
4. 8 x 12 | 6.0 — 8.0 | ||
| 4.8 x 14 | 8.0 — 10.0 | ||
| 4.8 x 16 | 10.0 — 12.0 | ||
| 4.8 x 18 | 12.0 — 14.0 | ||
| 4.8 x 20 | 14.0 — 16.0 | ||
| 4.8 x 21 | 15.0 — 17.0 | ||
| 4.8 x 22 | 16.0 — 18.0 | ||
| 4.8 x 23 | 16.5 — 19.0 | ||
| 4.8 x 24 | 17.0 — 20.0 | ||
| 4.8 x 25 | 18.0 — 21.0 | ||
| 4.8 x 28 | 21.0 — 23.5 | ||
| 4.8 x 30 | 23.0 — 25.0 | ||
| 4.8 x 32 | 25.0 — 27.0 | ||
| 4.8 x 35 | 25.0 — 30.0 | ||
| 4.8 x 40 | 30,0 — 35.0 | ||
| 4.8 x 50 | 40,0 — 45.0 | ||
| 5.0 x 6 | 0.5 — 2.5 | 9.5 | 5.1 — 5.2 |
| 5.0 x 8 | 2.5 — 4.5 | ||
| 5.0 x 10 | 4.5 — 6.0 | ||
| 5.0 x 12 | 6.0 — 8.0 | ||
5. 0 x 14 | 8.0 — 10.0 | ||
| 5.0 x 16 | 10.0 — 12.0 | ||
| 5.0 x 18 | 12.0 — 14.0 | ||
| 5.0 x 21 | 14.0 — 17.0 | ||
| 5.0 x 25 | 17.0 — 20.0 | ||
| 5.0 x 27 | 20.0 — 23.0 | ||
| 5.0 x 30 | 23.0 — 25.0 | ||
| 6.0 x 8 | 2.0 — 4.0 | 12.0 | 6.1 — 6.2 |
| 6.0 x 10 | 4.0 — 6.0 | ||
| 6.0 x 12 | 6.0 — 8.0 | ||
| 6.0 x 14 | 7.0 — 9.0 | ||
| 6.0 x 16 | 9.0 — 11.0 | ||
| 6.0 x 18 | 11.0 — 13.0 | ||
| 6.0 x 22 | 13.0 — 17.0 | ||
| 6.0 x 26 | 17.0 — 20.0 | ||
| 6.0 x 30 | 20.0 — 24.0 | ||
| 6.4 x 8 | 2.0 — 4.0 | 13.0 | 6.5 — 6.6 |
| 6.4 x 10 | 2.0 — 5. 0 | ||
| 6.4 x 12 | 4.0 — 6.0 | ||
| 6.4 x 14 | 6.0 — 8.0 | ||
| 6.4 x 16 | 8.0 — 11.0 | ||
| 6.4 x 18 | 9.0 — 13.0 | ||
| 6.4 x 20 | 11.0 — 15.0 | ||
| 6.4 x 22 | 13.0 — 16.0 | ||
| 6.4 x 25 | 15.0 — 19.0 | ||
| 6.4 x 26 | 16.0 — 20.0 | ||
| 6.4 x 28 | 17.0 — 22.0 | ||
| 6.4 x 30 | 18.0 — 24.0 | ||
| 6.4 x 32 | 22.0 — 26.0 | ||
| 6.4 x 35 | 24.0 — 30.0 | ||
| 6.4 x 40 | 30.0 — 35.0 | ||
| 6.4 x 45 | 35.0 — 40.0 |
Вы можете заказать и купить вытяжные алюминиевые заклёпки любых размеров по оптовым ценам.
Заклепки алюминиевые ГОСТ | Заклепка алюминиевая под молоток
- Производство /
- Изделия /
- Метизная продукция /
- Заклепки /
- Заклепки алюминиевые по ГОСТ
Заклепки алюминиевые по ГОСТ
Заклепки алюминиевые производятся на металлургическом заводе АВАЛДА по ГОСТ 10299-80, ГОСТ 10300-80, ГОСТ 10301-80, ГОСТ 10302-80, ГОСТ 10303-80, ГОСТ 14797-85, ГОСТ 14798-85, ГОСТ 14799-85, ГОСТ 14800-85, ГОСТ 14801-85.

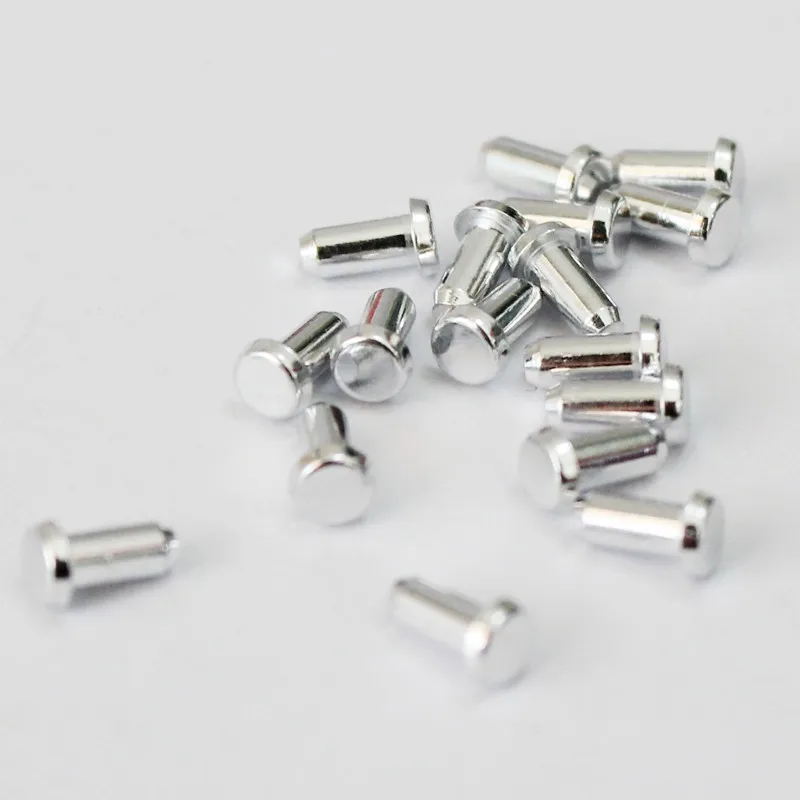

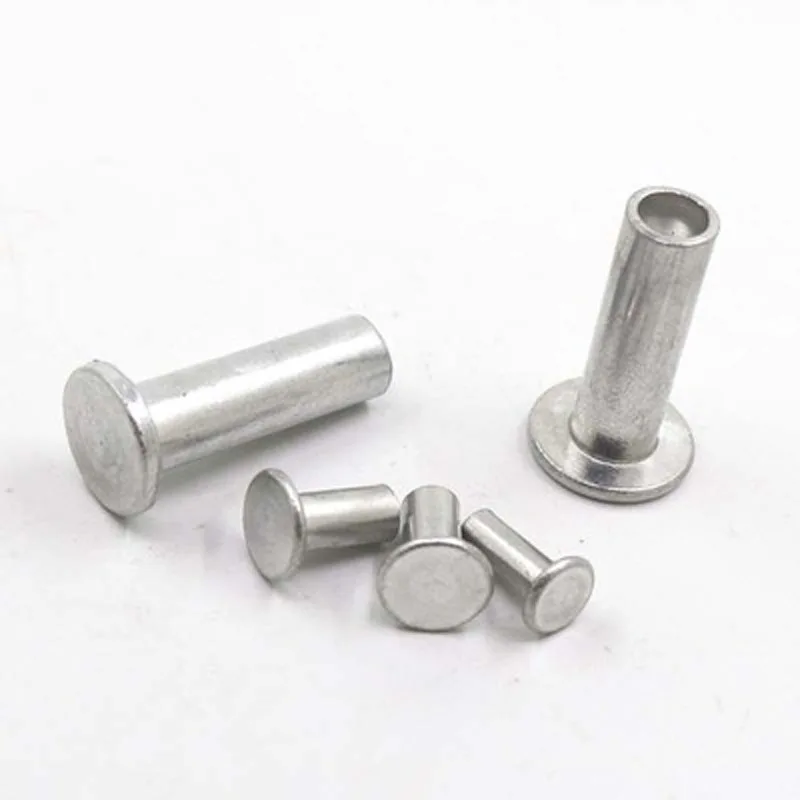

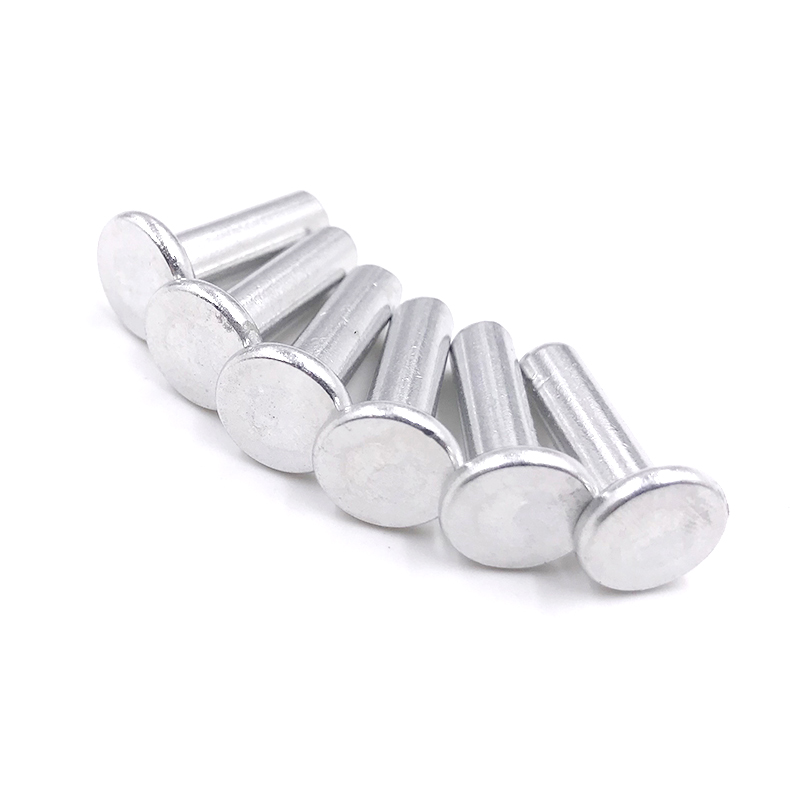

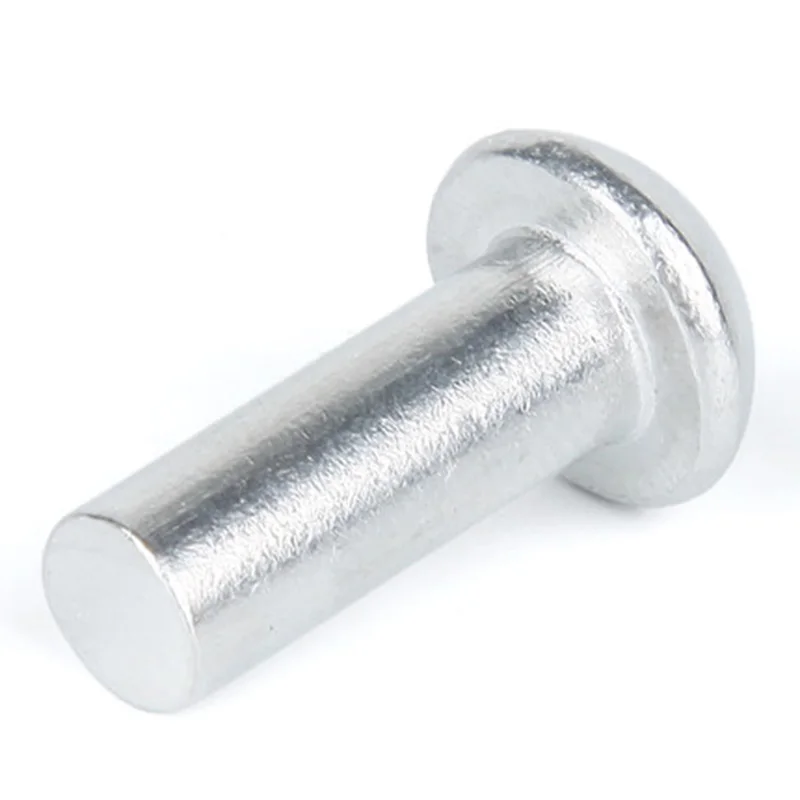

Заклепка алюминиевая под молоток — представляет собой гладкий стержень из алюминиевого сплава и имеющая на одном конце закладную головку разных видов. Применяются для изготовления лодок, катеров, кораблей; в агрессивных средах и пищевой промышленности: кастрюли, сковород, баков, ведер, тазов, лопат и других изделиях.
Заклепки алюминиевые производятся из следующих сплавов: А7, А6, А5, А0, АД0, АД1, АД00, АД, АМц, АМцС, АМг2, АМг3, АМг5, АМг6, АМг6Б, АВ, Д1А, Д16А, В95-1А, В95-1, В95-2А, ВД1А, ВД1Б, ВД1, АКМА, В95А, д1915, АМг6У, Д12, Д16Б, Д16, Д16У, Б95А, В95-2Б, АКМБ, АКМ, 1915, АДА7, Д16А.
Размеры производимых алюминиевых заклепок:
| Наименование | Диаметр, мм. | Длина, мм |
| Заклепки алюминиевые | 2 | 3 |
| Заклепки алюминиевые | 2 | 4 |
| Заклепки алюминиевые | 2 | 5-9 |
| Заклепки алюминиевые | 2 | 10-20 |
| Заклепки алюминиевые | 3 | 4-9 |
| Заклепки алюминиевые | 3 | 10-29 |
| Заклепки алюминиевые | 3 | 30-40 |
| Заклепки алюминиевые | 4 | 6-10 |
| Заклепки алюминиевые | 4 | 11-29 |
| Заклепки алюминиевые | 4 | 30-49 |
| Заклепки алюминиевые | 4 | 50-60 |
| Заклепки алюминиевые | 5 | 8-20 |
| Заклепки алюминиевые | 5 | 21-40 |
| Заклепки алюминиевые | 5 | 41-65 |
| Заклепки алюминиевые | 6 | 8-20 |
| Заклепки алюминиевые | 6 | 21-40 |
| Заклепки алюминиевые | 6 | 41-65 |
| Заклепки алюминиевые | 8 | 10-25 |
| Заклепки алюминиевые | 8 | 26-70 |
| Заклепки алюминиевые | 10 | 16-75 |
Завод АВАЛДА готов рассмотреть изготовление заклепок из алюминия по размерам или чертежам заказчика.
По запросу отправляем образцы продукции в адрес Покупателя.
Основные виды алюминиевых сплавов для изготовления заклепок
| Вид | Марка | Обозначение стандарта | Условное обозначение марки (группы) |
| Алюминиевые сплавы | АМг5П | ГОСТ 14838-78 | 31 |
| Д18 | ГОСТ 4784-74 | 36 | |
| АД1, А5Е | 37 |
Пример обозначения: Заклепка алюминиевая 4х20.37 ГОСТ 10299-80: 4 — диаметр в мм; 20 — длина в мм; 37 — марка сплава АД1.
Заклепки алюминиевые укомплектованы в полипропиленовые мешки по 10, 15, 20, 25, 30 кг. Оказываем услуги расфасовки по 500, 1000, 5000 грамм. По требованию заказчика возможна дополнительная консервация и проведение контроля механических свойств и качества покрытий — по ГОСТ 9.302-79.
Заклепки алюминиевые с полукруглой головкой ГОСТ 10299-80 вес 1 шт в гр. таб. 1
| Длина, мм | Диаметр заклепки, мм | |||||||||||||
| 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 2 | 0,007 | 0,010 | ||||||||||||
| 3 | 0,009 | 0,014 | 0,019 | 0,027 | 0,045 | 0,078 | ||||||||
| 4 | 0,011 | 0,017 | 0,023 | 0,033 | 0,054 | 0,091 | 0,143 | |||||||
| 5 | 0,014 | 0,020 | 0,028 | 0,039 | 0,063 | 0,105 | 0,163 | 0,239 | 0,329 | |||||
| 6 | 0,016 | 0,023 | 0,032 | 0,045 | 0,072 | 0,119 | 0,182 | 0,266 | 0,364 | |||||
| 7 | 0,018 | 0,026 | 0,036 | 0,050 | 0,080 | 0,132 | 0,202 | 0,292 | 0,399 | 0,679 | 1,098 | |||
| 8 | 0,020 | 0,029 | 0,041 | 0,056 | 0,089 | 0,146 | 0,222 | 0,319 | 0,434 | 0,733 | 1,177 | |||
| 9 | 0,032 | 0,045 | 0,061 | 0,098 | 0,160 | 0,242 | 0,346 | 0,470 | 0,788 | 1,256 | 2,457 | |||
| 10 | 0,036 | 0,049 | 0,067 | 0,106 | 0,174 | 0,261 | 0,373 | 0,504 | 0,843 | 1,335 | 2,597 | |||
| 12 | 0,058 | 0,078 | 0,124 | 0,201 | 0,301 | 0,427 | 0,575 | 0,953 | 1,493 | 2,878 | ||||
| 14 | 0,142 | 0,229 | 0,340 | 0,481 | 0,645 | 1,063 | 1,651 | 3,159 | 5,066 | |||||
| 16 | 0,159 | 0,262 | 0,380 | 0,534 | 0,715 | 1,172 | 1,809 | 3,440 | 5,507 | |||||
| 18 | 0,283 | 0,419 | 0,588 | 0,786 | 1,282 | 1,967 | 3,721 | 5,945 | 9,078 | |||||
| 20 | 0,311 | 0,459 | 0,642 | 0,856 | 1,392 | 2,125 | 4,002 | 6,383 | 9,712 | |||||
| 22 | 0,498 | 0,696 | 0,926 | 1,502 | 2,283 | 4,344 | 6,825 | 10,342 | ||||||
| 24 | 0,538 | 0,749 | 0,996 | 1,611 | 2,441 | 4,564 | 7,262 | 10,975 | ||||||
| 26 | 0,577 | 0,803 | 1,067 | 1,721 | 2,600 | 4,845 | 7,700 | 11,609 | ||||||
| 28 | 0,617 | 0,857 | 1,137 | 1,831 | 2,758 | 5,126 | 8,142 | 12,239 | ||||||
| 30 | 0,656 | 0,911 | 1,207 | 1,941 | 2,916 | 5,407 | 8,580 | 12,873 | ||||||
| 32 | 0,696 | 0,964 | 1,277 | 2,050 | 3,073 | 5,688 | 9,017 | 13,503 | ||||||
| 34 | 0,735 | 1,018 | 1,347 | 2,160 | 3,231 | 5,969 | 9,455 | 14,137 | ||||||
| 36 | 0,775 | 1,072 | 1,418 | 2,270 | 3,389 | 6,250 | 9,897 | 14,767 | ||||||
| 38 | 0,815 | 1,126 | 1,488 | 2,380 | 3,548 | 6,530 | 10,335 | 15,401 | ||||||
| 40 | 0,854 | 1,179 | 1,558 | 2,489 | 3,702 | 6,810 | 10,773 | 16,031 | ||||||
| 42 | 1,628 | 2,599 | 3,863 | 7,092 | 11,214 | 16,664 | ||||||||
| 45 | 1,734 | 2,764 | 4,101 | 7,515 | 11,873 | 17,611 | ||||||||
| 48 | 1,839 | 2,928 | 4,340 | 7,935 | 12,531 | 18,562 | ||||||||
| 50 | 1,909 | 3,038 | 4,496 | 8,216 | 12,969 | 19,192 | ||||||||
| 52 | 3,148 | 4,653 | 8,498 | 13,407 | 19,826 | |||||||||
| 55 | 3,312 | 4,891 | 8,918 | 14,066 | 20,773 | |||||||||
| 58 | 3,477 | 5,126 | 9,341 | 14,724 | 21,723 | |||||||||
| 60 | 3,587 | 5,287 | 9,623 | 15,162 | 22,353 | |||||||||
| 65 | 10,324 | 16,262 | 23,934 | |||||||||||
| 70 | 11,025 | 17,359 | 25,515 | |||||||||||
| 75 | 18,455 | 27,095 | ||||||||||||
| 80 | 19,555 | 28,676 | ||||||||||||
| 85 | 20,652 | 30,256 | ||||||||||||
| 90 | 21,748 | 31,837 | ||||||||||||
| 95 | 22,845 | 33,414 | ||||||||||||
| 100 | 23,941 | 34,995 | ||||||||||||
| 110 | 38,163 | |||||||||||||
Заклепки алюминиевые с полукруглой головкой ГОСТ 10299-80 вес 1 шт в гр.
таб. 2
| Длина, мм | Диаметр заклепки, мм | |||||||
| 14 | 16 | 18 | 20 | 22 | 21 | 30 | 36 | |
| 20 | 13,923 | 18,985 | ||||||
| 22 | 14,785 | 20,110 | ||||||
| 24 | 15,643 | 21,235 | ||||||
| 26 | 16,504 | 22,357 | ||||||
| 28 | 17,366 | 23,482 | 30,641 | |||||
| 30 | 18,224 | 24,607 | 32,065 | |||||
| 32 | 19,085 | 25,728 | 33,485 | |||||
| 34 | 19,947 | 26,853 | 34,909 | 44,215 | ||||
| 36 | 20,805 | 27,978 | 36,348 | 45,960 | ||||
| 38 | 21,666 | 29,099 | 37,750 | 47,704 | 61,018 | |||
| 40 | 22,528 | 30,224 | 39,160 | 49,484 | 63,119 | 80,527 | ||
| 42 | 23,386 | 31,349 | 40,584 | 51,228 | 68,459 | 83,055 | ||
| 45 | 24,678 | 33,037 | 42,720 | 53,863 | 71,627 | 86,864 | ||
| 48 | 25,970 | 34,721 | 44,856 | 56,497 | 73,763 | 90,638 | ||
| 50 | 26,828 | 35,849 | 46,280 | 58,242 | 75,864 | 93,201 | ||
| 52 | 27,690 | 36,953 | 47,704 | 60,022 | 79,068 | 95,728 | ||
| 55 | 28,978 | 38,662 | 49,840 | 62,656 | 82,272 | 99,502 | 164,721 | 256,213 |
| 58 | 30,271 | 40,335 | 51,976 | 65,255 | 84,372 | 103,454 | 171,414 | 264,757 |
| 60 | 31,132 | 41,474 | 53,400 | 67,035 | 89,676 | 105,839 | 174,618 | 270,453 |
| 65 | 33,282 | 44,286 | 56,960 | 71,414 | 95,016 | 112,140 | 184,479 | 284,658 |
| 70 | 35,433 | 47,063 | 60,520 | 75,828 | 100,321 | 118,477 | 194,376 | 298,898 |
| 75 | 37,594 | 49,876 | 64,080 | 80,207 | 105,625 | 124,778 | 204,237 | 313,102 |
| 80 | 39,730 | 52,688 | 67,640 | 84,586 | 110,930 | 131,115 | 214,134 | 327,378 |
| 85 | 41,901 | 55,500 | 71,200 | 89,000 | 116,234 | 137,416 | 223,995 | 341,546 |
| 90 | 44,037 | 58,313 | 74,760 | 93,379 | 121,574 | 143,753 | 233,892 | 355,786 |
| 95 | 46,173 | 61,125 | 78,320 | 97,758 | 126,878 | 150,090 | 243,753 | 369,991 |
| 100 | 48,345 | 63,938 | 81,880 | 102,172 | 137,487 | 156,391 | 253,614 | 384,231 |
| 110 | 52,652 | 69,562 | 89,000 | 110,930 | 148,132 | 169,029 | 274,084 | 412,675 |
| 120 | 56,960 | 75,187 | 96,120 | 119,723 | 158,740 | 181,667 | 293,130 | 441,120 |
| 130 | 61,232 | 80,776 | 103,240 | 128,480 | 169,349 | 194,305 | 312,888 | 469,564 |
| 140 | 65,540 | 86,415 | 110,360 | 137,274 | 179,994 | 206,978 | 332,646 | 498,008 |
| 150 | 146,031 | 190,674 | 219,616 | 352,404 | 526,453 | |||
| 160 | 154,824 | 201,247 | 232,254 | 372,162 | 554,897 | |||
| 170 | 211,856 | 244,892 | 391,920 | 583,342 | ||||
| 180 | 257,530 | 411,643 | 611,786 | |||||
Заклепки алюминиевые с потайной головкой ГОСТ 10300-80 вес в 1 шт в гр.
таб. 3
| Длина, мм | Диаметр заклепки, мм | ||||||||
| 1 | 1,2 | -1,4 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | |
| 2 | 0,006 | ||||||||
| 3 | 0,008 | 0,012 | 0,020 | 0,021 | 0,037 | ||||
| 4 | 0,010 | 0,015 | 0,024 | 0,026 | 0,046 | 0,069 | 0,100 | ||
| 5 | 0,012 | 0,018 | 0,028 | 0,032 | 0,055 | 0,083 | 0,120 | 0,226 | |
| 6 | 0,014 | 0,021 | 0,032 | 0,038 | 0,063 | 0,097 | 0,140 | 0,261 | |
| 7 | 0,017 | 0,025 | 0,037 | 0,043 | 0,072 | 0,110 | 0,159 | 0,296 | |
| 8 | 0,019 | 0,028 | 0,041 | 0,049 | 0,081 | 0,124 | 0,179 | 0,331 | 0,542 |
| 9 | 0,031 | 0,045 | 0,054 | 0,090 | 0,138 | 0,199 | 0,366 | 0,597 | |
| 10 | 0,034 | 0,050 | 0,060 | 0,099 | 0,152 | 0,219 | 0,402 | 0,652 | |
| 12 | 0,058 | 0,071 | 0,116 | 0,179 | 0,258 | 0,472 | 0,761 | ||
| 14 | 0,134 | 0,206 | 0,297 | 0,542 | 0,871 | ||||
| 16 | 0,151 | 0,234 | 0,337 | 0,612 | 0,981 | ||||
| 18 | 0,261 | 0,376 | 0,682 | 1,091 | |||||
| 20 | 0,289 | 0,416 | 0,753 | 1,200 | |||||
| 22 | 0,455 | 0,823 | 1,310 | ||||||
| 24 | 0,495 | 0,893 | 1,420 | ||||||
| 26 | 0,534 | 0,963 | 1,530 | ||||||
| 28 | 0,574 | 1,033 | 1,639 | ||||||
| 30 | 0,613 | 1,104 | 1,749 | ||||||
| 32 | 0,653 | 1,173 | 1,859 | ||||||
| 34 | 0,692 | 1,244 | 1,969 | ||||||
| 36 | 0,732 | 1,314 | 2,078 | ||||||
| 38 | 0,771 | 1,385 | 2,188 | ||||||
| 40 | 0,811 | 1,455 | 2,298 | ||||||
| 42 | 1,525 | 2,408 | |||||||
| 45 | 1,630 | 2,572 | |||||||
| 48 | 1,736 | 2,737 | |||||||
| 50 | 1,806 | 2,847 | |||||||
| 52 | 2,956 | ||||||||
| 55 | 3,121 | ||||||||
| 58 | 3,286 | ||||||||
| 60 | 3,395 | ||||||||
Заклепки алюминиевые с потайной головкой ГОСТ 10300-80 вес в 1 шт в гр.
таб. 4
| Длина, мм | Диаметр заклепки, мм | ||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | |
| 8 | 0,80 | 1,53 | |||||||
| 9 | 0,87 | 1,67 | |||||||
| 10 | 0,95 | 1,81 | |||||||
| 12 | 1,11 | 1,95 | |||||||
| 14 | 1,27 | 2,37 | |||||||
| 16 | 1,43 | 2,65 | 4,77 | ||||||
| 18 | 1,58 | 2,93 | 5,21 | 7,10 | |||||
| 20 | 1,74 | 3,21 | 5,65 | 7,73 | |||||
| 22 | 1,89 | 3,49 | 6,09 | 8,36 | 11,99 | ||||
| 24 | 2,06 | 3,77 | 6,53 | 8,99 | 12,85 | 15,79 | |||
| 26 | 2,22 | 4,06 | 6,97 | 9,62 | 13,71 | 16,92 | |||
| 28 | 2,37 | 4,34 | 7,41 | 10,26 | 14,57 | 18,04 | |||
| 30 | 2,53 | 4,62 | 7,85 | 10,89 | 15,43 | 19,16 | |||
| 32 | 2,69 | 4,90 | 8,29 | 11,52 | 16,29 | 20,29 | |||
| 34 | 2,85 | 5,18 | 8,73 | 12,15 | 17,15 | 21,41 | |||
| 36 | 3,01 | 5,46 | 9,16 | 12,78 | 18,01 | 22,53 | |||
| 38 | 3,16 | 5,74 | 9,60 | 13,41 | 18,87 | 23,66 | 37,88 | ||
| 40 | 3,32 | 6,02 | 10,04 | 14,05 | 19,73 | 24,78 | 39,66 | 58,53 | |
| 42 | 3,48 | 6,30 | 10,48 | 14,68 | 20,59 | 25,91 | 41,40 | 61,05 | |
| 45 | 3,72 | 6,72 | 11,14 | 15,63 | 21,88 | 27,59 | 44,04 | 64,86 | |
| 48 | 3,96 | 7,15 | 11,80 | 16,58 | 23,17 | 29,28 | 46,67 | 68,64 | |
| 50 | 4,11 | 7,43 | 12,24 | 17,21 | 24,03 | 30,40 | 48,42 | 71,16 | |
| 52 | 4,27 | 7,71 | 12,68 | 17,84 | 24,90 | 31,53 | 50,16 | 73,69 | 113,85 |
| 55 | 4,51 | 8,13 | 13,34 | 18,79 | 26,18 | 33,21 | 52,79 | 77,50 | 119,76 |
| 58 | 4,75 | 8,55 | 13,99 | 19,74 | 27,48 | 34,90 | 55,43 | 81,27 | 125,67 |
| 60 | 4,90 | 8,83 | 14,43 | 20,37 | 28,34 | 36,02 | 57,21 | 83,80 | 129,62 |
| 65 | 15,53 | 21,95 | 30,49 | 38,83 | 61,59 | 90,14 | 139,52 | ||
| 70 | 16,63 | 23,53 | 32,64 | 41,64 | 65,97 | 96,44 | 149,38 | ||
| 75 | 17,73 | 25,11 | 34,79 | 44,45 | 70,38 | 102,78 | 159,27 | ||
| 80 | 26,69 | 36,95 | 47,26 | 74,76 | 109,11 | 169,14 | |||
| 85 | 28,27 | 39,09 | 50,07 | 79,14 | 115,42 | 179,03 | |||
| 90 | 41,22 | 52,88 | 83,55 | 121,72 | 188,89 | ||||
| 95 | 43,40 | 55,69 | 87,93 | 128,02 | 198,79 | ||||
| 100 | 45,53 | 58,50 | 92,31 | 134,39 | 208,65 | ||||
| 110 | 101,10 | 147,03 | 228,41 | ||||||
| 120 | 109,86 | 159,67 | 248,17 | ||||||
| 130 | — | 118,65 | 172,30 | 267,93 | |||||
| 140 | 127,45 | 184,94 | 287,65 | ||||||
| 150 | 136,21 | 197,58 | 307,41 | ||||||
| 160 | 210,25 | 327,16 | |||||||
| 170 | 222,89 | 346,92 | |||||||
| 180 | 235,53 | 366,68 | |||||||
Заклепки алюминиевые с полупотайной головкой ГОСТ 10301-80 вес в 1 шт в гр.
таб. 5
| Длина, мм | Диаметр заклепки, мм | |||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| 3 | 0,08 | 0,13 | ||||||||||||
| 4 | 0,09 | 0,15 | 0,21 | |||||||||||
| 5 | 0,10 | 0,16 | 0,23 | 0,47 | ||||||||||
| 6 | 0,11 | 0,17 | 0,25 | 0,51 | ||||||||||
| 7 | 0,12 | 0,19 | 0,27 | 0,54 | ||||||||||
| 8 | 0,12 | 0,20 | 0,29 | 0,58 | 1,01 | |||||||||
| 9 | 0,13 | 0,21 | 0,31 | 0,61 | 1,07 | |||||||||
| 10 | 0,14 | 0,23 | 0,33 | 0,65 | 1,12 | 1,24 | ||||||||
| 12 | 0,16 | 0,26 | 0,37 | 0,72 | 1,23 | 1,40 | ||||||||
| 14 | 0,18 | 0,28 | 0,41 | 0,79 | 1,34 | 1,56 | 3,10 | |||||||
| 16 | 0,19 | 0,31 | 0,45 | 0,86 | 1,45 | 1,72 | 3,38 | 4,86 | ||||||
| 18 | 0,34 | 0,49 | 0,93 | 1,56 | 1,87 | 3,66 | 5,30 | 8,44 | ||||||
| 20 | 0,53 | 1,00 | 1,67 | 2,03 | 3,94 | 5,74 | 9,07 | |||||||
| 22 | 0,57 | 1,07 | 1,78 | 2,19 | 4,22 | 6,18 | 9,71 | |||||||
| 24 | 0,61 | 1,14 | 1,89 | 2,35 | 4,50 | 6,61 | 10,34 | |||||||
| 26 | 0,65 | 1,21 | 2,00 | 2,51 | 4,78 | 7,05 | 10,97 | 19,52 | ||||||
| 28 | 1,28 | 2,11 | 2,66 | 5,06 | 7,49 | 11,61 | 20,64 | |||||||
| 30 | 1,35 | 2,22 | 2,82 | 5,56 | 7,93 | 12,24 | 21,77 | 35,92 | ||||||
| 32 | 1,42 | 2,33 | 2,98 | 5,62 | 8,37 | 12,87 | 22,54 | 37,70 | ||||||
| 34 | 1,49 | 2,44 | 3,14 | 5,91 | 8,81 | 13,50 | 24,02 | 39,44 | ||||||
| 36 | 1,56 | 2,55 | 3,30 | 6,19 | 9,25 | 14,13 | 25,14 | 41,22 | ||||||
| 38 | 2,66 | 3,45 | 6,47 | 9,69 | 14,76 | 26,27 | 42,97 | |||||||
| 40 | 2,77 | 3,61 | 6,75 | 10,13 | 15,40 | 27,39 | 44,71 | |||||||
| 42 | 2,88 | 3,77 | 7,03 | 10,57 | 16,03 | 28,51 | 46,49 | |||||||
| 45 | 3,04 | 4,01 | 7,45 | 11,22 | 16,98 | 30,20 | 49,09 | 73,66 | ||||||
| 48 | 3,21 | 4,24 | 7,91 | 11,88 | 17,92 | 31,88 | 51,76 | 77,43 | 119,26 | |||||
| 50 | 4,40 | 8,15 | 12,32 | 18,56 | 33,01 | 53,51 | 79,96 | 123,21 | ||||||
| 52 | 12,76 | 19,19 | 34,13 | 55,25 | 82,49 | 127,16 | ||||||||
| 55 | 13,42 | 20,14 | 35,82 | 57,89 | 86,29 | 133,07 | ||||||||
| 58 | 14,08 | 21,09 | 37,50 | 60,52 | 90,07 | 139,02 | 207,58 | |||||||
| 60 | 14,52 | 21,72 | 38,63 | 62,30 | 92,60 | 142,97 | 213,24 | |||||||
| 65 | 15,61 | 23,30 | 41,43 | 66,68 | 98,93 | 152,83 | 227,48 | |||||||
| 70 | 16,71 | 24,88 | 44,25 | 71,06 | 105,23 | 162,73 | 241,69 | |||||||
| 75 | 17,81 | 26,46 | 47,06 | 75,44 | 111,57 | 172,59 | 255,93 | |||||||
| 80 | 28,04 | 49,86 | 79,85 | 117,91 | 182,45 | 270,13 | ||||||||
| 85 | 29,62 | 52,66 | 84,23 | 124,21 | 192,35 | 284,37 | ||||||||
| 90 | 31,20 | 55,48 | 88,61 | 130,55 | 202,21 | 298,58 | ||||||||
| 95 | 32,78 | 36,93 | 93,02 | 136,85 | 212,10 | 312,82 | ||||||||
| 100 | 34,36 | 61,10 | 97,40 | 143,18 | 221,97 | 327,06 | ||||||||
| 110 | 106,19 | 155,82 | 241,72 | 355,50 | ||||||||||
| 120 | 114,95 | 168,46 | 261,48 | 383,95 | ||||||||||
| 130 | 123,75 | 181,10 | 281,24 | 412,39 | ||||||||||
| 140 | 132,50 | 193,74 | 301,00 | 444,39 | ||||||||||
| 150 | 141,30 | 206,37 | 320,76 | 469,28 | ||||||||||
| 160 | 219,05 | 340,51 | 497,72 | |||||||||||
| 170 | 231,68 | 360,24 | 526,17 | |||||||||||
| 180 | 244,32 | 379,99 | 554,61 | |||||||||||
Заклепки алюминиевые с полукруглой низкой головкой ГОСТ 10302-80 вес в 1 шт в гр.
таб. 6
| Длина, мм | Диаметр заклепки, мм | |||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| 3 | 0,041 | |||||||
| 4 | 0,049 | 0,084 | 0,128 | |||||
| 5 | 0,058 | 0,097 | 0,148 | |||||
| 6 | 0,067 | 0,111 | 0,168 | 0,328 | ||||
| 7 | 0,076 | 0,125 | 0,188 | 0,363 | ||||
| 8 | 0,085 | 0,138 | 0,207 | 0,398 | 0,669 | 1,047 | ||
| 9 | 0,094 | 0,152 | 0,227 | 0,433 | 0,723 | 1,126 | ||
| 10 | 0,102 | 0,166 | 0,247 | 0,468 | 0,778 | 1,205 | 2,284 | |
| 12 | 0,193 | 0,286 | 0,539 | 0,888 | 1,363 | 2,565 | ||
| 14 | 0,221 | 0,326 | 0,609 | 0,998 | 1,521 | 2,846 | ||
| 16 | 0,248 | 0,365 | 0,679 | 1,108 | 1,679 | 3,126 | 5,351 | |
| 18 | 0,276 | 0,405 | 0,749 | 1,217 | 1,837 | 3,407 | 5,789 | |
| 20 | 0,444 | 0,820 | 1,327 | 1,995 | 3,689 | 6,226 | ||
| 22 | 0,484 | 0,890 | 1,437 | 2,153 | 3,969 | 6,664 | ||
| 24 | 0,523 | 0,960 | 1,546 | 2,312 | 4,250 | 7,106 | ||
| 26 | 0,563 | 1,030 | 1,656 | 2,470 | 4,531 | 7,544 | ||
| 28 | 0,602 | 1,100 | 1,766 | 2,628 | 4,812 | 7,982 | ||
| 30 | 0,642 | 1,171 | 1,876 | 2,786 | 5,093 | 8,423 | ||
| 32 | 0,681 | 1,241 | 1,985 | 2,943 | 5,374 | 8,861 | ||
| 34 | 0,721 | 1,311 | 2,095 | 3,101 | 5,655 | 9,299 | ||
| 36 | 0,760 | 1,382 | 2,205 | 3,260 | 5,936 | 9,740 | ||
| 38 | 0,800 | 1,452 | 2,315 | 3,418 | 6,288 | 10,178 | ||
| 40 | 1,522 | 2,424 | 3,576 | 6,498 | 10,616 | |||
| 42 | 1,592 | 2,534 | 3,734 | 6,779 | 11,057 | |||
| 45 | 1,697 | 2,699 | 3,971 | 7,200 | 11,712 | |||
| 48 | 1,803 | 2,863 | 4,208 | 7,622 | 12,371 | |||
| 50 | 1,873 | 2,973 | 4,366 | 7,902 | 12,812 | |||
Заклепки алюминиевые с плоской головкой ГОСТ 10303-80 вес в 1 шт в гр.
таб. 7
| Длина, мм | Диаметр заклепки, мм | |||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| 4 | 0,06 | |||||||||||||
| 5 | 0,07 | 0,12 | 0,19 | |||||||||||
| 6 | 0,08 | 0,13 | 0,21 | 0,42 | ||||||||||
| 7 | 0,09 | 0,15 | 0,23 | 0,46 | ||||||||||
| 8 | 0,10 | 0,16 | 0,25 | 0,49 | 0,87 | |||||||||
| 9 | 0,11 | 0,18 | 0,27 | 0,53 | 0,92 | |||||||||
| 10 | 0,11 | 0,19 | 0,29 | 0,56 | 0,98 | 1,47 | ||||||||
| 12 | 0,22 | 0,33 | 0,63 | 1,09 | 1,63 | |||||||||
| 14 | 0,24 | 0,37 | 0,70 | 1,19 | 1,79 | 3,43 | ||||||||
| 16 | 0,41 | 0,77 | 1,30 | 1,95 | 3,71 | 5,86 | ||||||||
| 18 | 0,44 | 0,84 | 1,41 | 2,10 | 3,99 | 6,30 | 10,13 | |||||||
| 20 | 0,91 | 1,52 | 2,26 | 4,27 | 6,74 | 10,76 | ||||||||
| 22 | 0,98 | 1,63 | 2,42 | 4,55 | 7,18 | 11,39 | ||||||||
| 24 | 1,06 | 1,74 | 2,58 | 4,83 | 7,62 | 12,03 | 22,62 | |||||||
| 26 | 1,13 | 1,85 | 2,74 | 5,11 | 8,06 | 12,66 | 23,75 | |||||||
| 28 | 1,20 | 1,96 | 2,89 | 5,39 | 8,50 | 13,29 | 24,87 | |||||||
| 30 | 1,27 | 2,07 | 3,05 | 5,67 | 8,94 | 13,92 | 26,00 | |||||||
| 32 | 1,34 | 2,18 | 3,21 | 5,96 | 9,38 | 14,55 | 27,12 | 46,89 | ||||||
| 34 | 2,29 | 3,37 | 6,24 | 9,81 | 15,19 | 28,25 | 48,67 | |||||||
| 36 | 2,40 | 3,52 | 6,52 | 9,90 | 15,77 | 29,37 | 50,41 | |||||||
| 38 | 2,51 | 3,68 | 6,80 | 10,69 | 16,45 | 30,49 | 52,15 | |||||||
| 40 | 2,62 | 3,84 | 7,08 | 11,13 | 17,08 | 31,62 | 53,93 | |||||||
| 42 | 2,73 | 4,00 | 7,36 | 11,57 | 17,71 | 32,74 | 55,68 | |||||||
| 45 | 2,90 | 4,24 | 7,78 | 12,23 | 18,66 | 34,43 | 58,31 | |||||||
| 48 | 3,06 | 4,47 | 8,20 | 12,89 | 19,61 | 36,10 | 60,95 | |||||||
| 50 | 3,17 | 4,63 | 8,48 | 13,33 | 20,24 | 37,24 | 62,69 | 98,72 | ||||||
| 52 | 3,28 | 4,79 | 8,76 | 13,77 | 20,88 | 38,34 | 64,47 | 101,25 | ||||||
| 55 | 3,44 | 5,03 | 9,18 | 14,43 | 21,82 | 40,05 | 67,11 | 105,02 | ||||||
| 58 | 3,61 | 5,27 | 9,61 | 15,08 | 22,77 | 41,72 | 69,74 | 108,83 | ||||||
| 60 | 3,72 | 5,42 | 9,89 | 15,52 | 23,40 | 42,86 | 71,48 | 111,36 | 187,86 | 290,46 | ||||
| 65 | 16,62 | 24,98 | 45,67 | 75,86 | 117,66 | 197,72 | 304,66 | |||||||
| 70 | 17,72 | 26,56 | 48,49 | 80,24 | 123,99 | 207,58 | 318,90 | |||||||
| 75 | 18,81 | 28,15 | 51,26 | 84,66 | 130,30 | 217,48 | 333,11 | |||||||
| 80 | 19,91 | 29,72 | 54,09 | 89,04 | 136,63 | 227,38 | 347,35 | |||||||
| 85 | 21,01 | 31,30 | 56,90 | 93,41 | 142,97 | 237,24 | 361,55 | |||||||
| 90 | 32,88 | 59,71 | 97,79 | 149,27 | 247,10 | 375,79 | ||||||||
| 95 | 62,52 | 102,21 | 155,61 | 257,00 | 390,00 | |||||||||
| 100 | 65,34 | 106,59 | 161,91 | 266,86 | 404,24 | |||||||||
| 110 | 70,95 | 115,38 | 174,55 | 286,62 | 432,68 | |||||||||
| 120 | 124,17 | 187,22 | 306,37 | 461,13 | ||||||||||
| 130 | 132,93 | 199,86 | 326,13 | 489,57 | ||||||||||
| 140 | 141,72 | 212,50 | 345,89 | 518,02 | ||||||||||
| 150 | 150,48 | 225,13 | 365,65 | 546,42 | ||||||||||
| 160 | 237,77 | 385,41 | 574,90 | |||||||||||
| 170 | 250,41 | 405,16 | 603,35 | |||||||||||
| 180 | 263,05 | 424,89 | 631,79 | |||||||||||
Заклепки алюминиевые с полукруглой головкой (повышенной точности) ГОСТ 14797-85 вес в 1 шт в гр.
таб. 8
| Длина, мм | Диаметр заклепки, мм | ||||||||||||
| 1 | 1,4 | 1,6 | 2 | 2,6 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | |
| 2 | 0,002 | 0,006 | |||||||||||
| 3 | 0,003 | 0,007 | 0,011 | 0,017 | |||||||||
| 4 | 0,004 | 0,009 | 0,012 | 0,020 | 0,038 | ||||||||
| 5 | 0,005 | 0,011 | 0,015 | 0,023 | 0,044 | 0,061 | |||||||
| 6 | 0,006 | 0,012 | 0,016 | 0,027 | 0,049 | 0,068 | 0,098 | 0,135 | |||||
| 7 | 0,006 | 0,014 | 0,019 | 0,030 | 0,054 | 0,075 | 0,108 | 0,148 | |||||
| 8 | 0,007 | 0,015 | 0,021 | 0,033 | 0,060 | 0,082 | 0,117 | 0,161 | 0,275 | ||||
| 9 | 0,008 | 0,017 | 0,012 | 0,036 | 0,065 | 0,089 | 0,127 | 0,173 | 0,295 | ||||
| 10 | 0,009 | 0,019 | 0,025 | 0,040 | 0,070 | 0,097 | 0,137 | 0,186 | 0,315 | 0,484 | |||
| 11 | 0,020 | 0,027 | 0,043 | 0,076 | 0,104 | 0,147 | 0,199 | 0,335 | 0,513 | ||||
| 12 | 0,022 | 0,029 | 0,046 | 0,078 | 0,111 | 0,156 | 0,211 | 0,355 | 0,541 | 0,744 | |||
| 13 | 0,031 | 0,049 | 0,087 | 0,118 | 0,166 | 0,224 | 0,375 | 0,570 | 0,783 | ||||
| 14 | 0,033 | 0,052 | 0,092 | 0,125 | 0,176 | 0,237 | 0,394 | 0,598 | 0,822 | 1,175 | |||
| 15 | 0,036 | 0,056 | 0,097 | 0,132 | 0,185 | 0,250 | 0,414 | 0,630 | 0,858 | 1,225 | |||
| 16 | 0,059 | 0,103 | 0,140 | 0,195 | 0,263 | 0,434 | 0,659 | 0,901 | 1,278 | ||||
| 17 | 0,108 | 0,147 | 0,205 | 0,276 | 0,454 | 0,687 | 0,936 | 1,328 | |||||
| 18 | 0,113 | 0,154 | 0,215 | 0,288 | 0,474 | 0,716 | 0,975 | 1,378 | 2,286 | ||||
| 19 | 0,119 | 0,161 | 0,225 | 0,301 | 0,494 | 0,744 | 1,015 | 1,431 | 2,364 | ||||
| 20 | 0,124 | 0,168 | 0,234 | 0,314 | 0,514 | 0,773 | 1,054 | 1,481 | 2,446 | ||||
| 22 | 0,183 | 0,254 | 0,340 | 0,554 | 0,829 | 1,129 | 1,584 | 2,602 | |||||
| 24 | 0,197 | 0,273 | 0,365 | 0,594 | 0,886 | 1,207 | 1,684 | 2,763 | |||||
| 26 | 0,293 | 0,391 | 0,634 | 0,943 | 1,285 | 1,787 | 2,923 | ||||||
| 28 | 0,313 | 0,417 | 0,674 | 1,000 | 1,360 | 1,890 | 3,083 | ||||||
| 30 | 0,441 | 0,713 | 1,057 | 1,438 | 1,990 | 3,240 | |||||||
| 32 | 0,467 | 0,753 | 1,114 | 1,513 | 2,093 | 3,400 | |||||||
| 34 | 0,793 | 1,175 | 1,591 | 2,197 | 3,560 | ||||||||
| 33 | 0,833 | 1,232 | 1,666 | 2,296 | 3,720 | ||||||||
| 38 | 0,873 | 1,289 | 1,744 | 2,399 | 3,845 | ||||||||
| 40 | 0,913 | 1,346 | 1,823 | 2,503 | 4,037 | ||||||||
| 42 | 1,897 | 2,602 | 4,197 | ||||||||||
| 44 | 1,976 | 2,706 | 4,357 | ||||||||||
| 46 | 2,054 | 2,809 | 4,514 | ||||||||||
| 48 | 2,909 | 4,674 | |||||||||||
| 50 | 3,012 | 4,834 | |||||||||||
| 52 | 4,995 | ||||||||||||
| 54 | 5,151 | ||||||||||||
| 56 | 5,312 | ||||||||||||
| 58 | 5,472 | ||||||||||||
| 60 | 5,632 | ||||||||||||
Заклепки алюминиевые с потайной головкой (угол 90 градусов) (повышенной точности) ГОСТ 14798-85 вес в 1 шт в гр.
таб. 9
| Длина, мм | Диаметр заклепки, мм | ||||||||||||
| 1 | 1,4 | 1,6 | 2 | 2,6 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | |
| 2 | 0,002 | 0,005 | |||||||||||
| 3 | 0,003 | 0,006 | 0,008 | 0,017 | |||||||||
| 4 | 0,004 | 0,008 | 0,010 | 0,020 | 0,028 | ||||||||
| 5 | 0,005 | 0,010 | 0,012 | 0,023 | 0,033 | 0,045 | |||||||
| 6 | 0,005 | 0,011 | 0,014 | 0,026 | 0,039 | 0,052 | 0,072 | 0,097 | |||||
| 7 | 0,006 | 0,013 | 0,016 | 0,030 | 0,044 | 0,059 | 0,082 | 0,110 | |||||
| 8 | 0,007 | 0,014 | 0,018 | 0,033 | 0,049 | 0,066 | 0,091 | 0,123 | 0,200 | ||||
| 9 | 0,008 | 0,016 | 0,020 | 0,036 | 0,055 | 0,073 | 0,101 | 0,136 | 0,220 | ||||
| 10 | 0,009 | 0,017 | 0,022 | 0,039 | 0,060 | 0,080 | 0,111 | 0,148 | 0,240 | 0,356 | |||
| 11 | 0,019 | 0,024 | 0,042 | 0,066 | 0,088 | 0,120 | 0,161 | 0,260 | 0,384 | ||||
| 12 | 0,021 | 0,026 | 0,046 | 0,071 | 0,095 | 0,130 | 0,174 | 0,279 | 0,413 | 0,673 | |||
| 13 | 0,028 | 0,049 | 0,076 | 0,102 | 0,140 | 0,187 | 0,299 | 0,441 | 0,712 | ||||
| 14 | 0,030 | 0,052 | 0,082 | 0,109 | 0,153 | 0,200 | 0,319 | 0,473 | 0,751 | 0,879 | |||
| 15 | 0,032 | 0,055 | 0,087 | 0,116 | 0,162 | 0,213 | 0,339 | 0,502 | 0,790 | 0,929 | |||
| 16 | — | 0,058 | 0,093 | 0,123 | 0,172 | 0,225 | 0,359 | 0,530 | 0,829 | 0,979 | |||
| 17 | 0,098 | 0,130 | 0,182 | 0,238 | 0,379 | 0,559 | 0,869 | 1,029 | |||||
| 18 | 0,103 | 0,137 | 0,191 | 0,251 | 0,399 | 0,587 | 0,908 | 1,082 | 1,776 | ||||
| 19 | 0,109 | 0,145 | 0,201 | 0,264 | 0,419 | 0,616 | 0,947 | 1,132 | 1,880 | ||||
| 20 | 0,114 | 0,152 | 0,210 | 0,277 | 0,439 | 0,644 | 0,986 | 1,182 | 1,937 | ||||
| 22 | 0,166 | 0,230 | 0,302 | 0,478 | 0,701 | 1,064 | 1,285 | 2,097 | |||||
| 24 | 0,180 | 0,249 | 0,327 | 0,518 | 0,758 | 1,139 | 1,385 | 2,257 | |||||
| 26 | 0,268 | 0,352 | 0,558 | 0,815 | 1,218 | 1,488 | 2,414 | ||||||
| 28 | 0,287 | 0,378 | 0,598 | 0,872 | 1,296 | 1,588 | 2,574 | ||||||
| 30 | 0,403 | 0,638 | 0,929 | 1,374 | 1,691 | 2,734 | |||||||
| 32 | 0,428 | 0,678 | 0,986 | 1,452 | 1,794 | 2,891 | |||||||
| 34 | 0,717 | 1,047 | 1,531 | 1,894 | 3,051 | ||||||||
| 36 | 0,758 | 1,104 | 1,609 | 1,997 | 3,211 | ||||||||
| 38 | 0,797 | 1,161 | 1,687 | 2,097 | 3,371 | ||||||||
| 40 | 0,837 | 1,218 | 1,766 | 2,200 | 3,532 | ||||||||
| 42 | 1,841 | 2,303 | 3,688 | ||||||||||
| 44 | 1,919 | 2,403 | 3,848 | ||||||||||
| 46 | 1,997 | 2,506 | 4,009 | ||||||||||
| 48 | 2,606 | 4,165 | |||||||||||
| 50 | 2,709 | 4,325 | |||||||||||
| 52 | 4,486 | ||||||||||||
| 54 | 4,646 | ||||||||||||
| 56 | 4,802 | ||||||||||||
| 58 | 4,963 | ||||||||||||
| 60 | 5,123 | ||||||||||||
Заклепки алюминиевые с потайной головкой (угол 120 градусов) (повышенной точности) ГОСТ 14799-85 вес в 1 шт в гр.
таб. 10
| Длина, мм | Диаметр заклепки, мм | |||||
| 2,6 | 3 | 3,5 | 4 | 5 | 6 | |
| 4 | 0,030 | |||||
| 5 | 0,035 | 0,047 | ||||
| 6 | 0,040 | 0,054 | 0,074 | 0,098 | ||
| 7 | 0,046 | 0,062 | 0,084 | 0,111 | ||
| 8 | 0,051 | 0,069 | 0,094 | 0,124 | 0,195 | |
| 9 | 0,056 | 0,076 | 0,104 | 0,136 | 0,215 | |
| 10 | 0,062 | 0,083 | 0,113 | 0,149 | 0,235 | 0,352 |
| 0,067 | 0,090 | 0,123 | 0,162 | 0,255 | 0,381 | |
| 12 | 0,072 | 0,098 | 0,133 | 0,174 | 0,275 | 0,413 |
| 13 | 0,078 | 0,105 | 0,142 | 0,187 | 0,295 | 0,441 |
| 14 | 0,083 | 0,112 | 0,152 | 0,200 | 0,315 | 0,470 |
| 15 | 0,089 | 0,119 | 0,162 | 0,213 | 0,335 | 0,498 |
| 16 | 0,094 | 0,126 | 0,172 | 0,225 | 0,003 | 0,527 |
| 17 | 0,099 | 0,133 | 0,182 | 0,238 | 0,375 | 0,555 |
| 18 | 0,105 | 0,140 | 0,192 | 0,251 | 0,394 | 0,584 |
| 19 | 0,110 | 0,148 | 0,201 | 0,263 | 0,414 | 0,612 |
| 20 | 0,115 | 0,155 | 0,211 | 0,276 | 0,434 | 0,641 |
| 22 | 0,169 | 0,231 | 0,302 | 0,474 | 0,004 | |
| 24 | 0,183 | 0,250 | 0,328 | 0,514 | 0,755 | |
| 26 | 0,269 | 0,353 | 0,554 | 0,812 | ||
| 28 | 0,289 | 0,378 | 0,593 | 0,869 | ||
| 30 | 0,404 | 0,633 | 0,929 | |||
| 32 | 0,429 | 0,673 | 0,986 | |||
| 34 | 0,713 | 1,043 | ||||
| 36 | 0,753 | 1,100 | ||||
| 38 | 0,792 | 1,157 | ||||
| 40 | 0,832 | 1,214 | ||||
Заклепки алюминиевые с плосковыпуклой головкой (повышенной точности) ГОСТ 14800-85 вес в 1 шт в гр.
таб. 11
| Длина, мм | Диаметр заклепки, мм | ||||||||
| 2 | 2,6 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | |
| 3 | 0,020 | ||||||||
| 4 | 0,023 | 0,045 | |||||||
| 5 | 0,026 | 0,050 | 0,071 | ||||||
| 6 | 0,030 | 0,056 | 0,078 | 0,117 | 0,161 | ||||
| 7 | 0,033 | 0,061 | 0,085 | 0,127 | 0,174 | ||||
| 8 | 0,036 | 0,066 | 0,092 | 0,136 | 0,187 | 0,323 | |||
| 9 | 0,039 | 0,072 | 0,099 | 0,146 | 0,199 | 0,343 | |||
| 10 | 0,042 | 0,077 | 0,106 | 0,156 | 0,212 | 0,363 | 0,570 | ||
| 11 | 0,046 | 0,082 | 0,114 | 0,165 | 0,225 | 0,383 | 0,598 | ||
| 12 | 0,049 | 0,088 | 0,121 | 0,153 | 0,238 | 0,403 | 0,627 | 0,918 | |
| 13 | 0,052 | 0,093 | 0,128 | 0,184 | 0,251 | 0,423 | 0,655 | 0,958 | |
| 14 | 0,055 | 0,098 | 0,135 | 0,194 | 0,263 | 0,443 | 0,684 | 0,997 | 1,385 |
| 15 | 0,058 | 0,104 | 0,142 | 0,204 | 0,276 | 0,463 | 0,712 | 1,036 | 1,435 |
| 16 | 0,062 | 0,109 | 0,150 | 0,213 | 0,289 | 0,483 | 0,740 | 1,075 | 1,485 |
| 17 | 0,114 | 0,157 | 0,224 | 0,302 | 0,503 | 0,769 | 1,114 | 1,538 | |
| 18 | 0,120 | 0,164 | 0,233 | 0,315 | 0,523 | 0,797 | 1,153 | 1,588 | |
| 19 | 0,125 | 0,171 | 0,243 | 0,328 | 0,543 | 0,826 | 1,193 | 1,638 | |
| 20 | 0,130 | 0,178 | 0,252 | 0,340 | 0,562 | 0,854 | 1,232 | 169,100 | |
| 22 | 0,192 | 0,272 | 0,366 | 0,602 | 0,911 | 1,310 | 1,791 | ||
| 24 | 0,206 | 0,291 | 0,392 | 0,642 | 0,972 | 1,388 | 1,894 | ||
| 25 | 0,310 | 0,417 | 0,682 | 1,029 | 1,463 | 2,026 | |||
| 28 | 0,329 | 0,443 | 0,722 | 1,086 | 1,541 | 2,097 | |||
| 30 | 0,468 | 0,762 | 1,143 | 1,620 | 2,200 | ||||
| 32 | 0,494 | 0,802 | 1,200 | 1,698 | 2,300 | ||||
| 34 | 0,842 | 1,257 | 1,776 | 2,403 | |||||
| 36 | 0,881 | 1,310 | 1,855 | 2,506 | |||||
| 38 | 0,921 | 1,367 | 1,933 | 2,606 | |||||
| 40 | 0,961 | 1,428 | 2,011 | 2,709 | |||||
| 42 | 2,090 | 2,809 | |||||||
| 44 | 2,168 | 2,912 | |||||||
| 46 | 2,246 | 3,015 | |||||||
| 48 | 3,115 | ||||||||
| 50 | 3,218 | ||||||||
Заклепки алюминиевые с плоской головкой (повышенной точности) ГОСТ 14801-85 вес в 1 шт в гр.
таб. 12
| Длина, мм | Диаметр заклепки, мм | |||||||||
| 2 | 2,6 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | |
| 3 4 | 0,019 | |||||||||
| 4 | 0,022 | 0,043 | ||||||||
| 5 | 0,026 | 0,048 | 0,068 | |||||||
| 6 | 0,029 | 0,054 | 0,075 | 0,108 | 0,155 | |||||
| 7 | 0,032 | 0,059 | 0,083 | 0,118 | 0,167 | |||||
| 8 | 0,035 | 0,064 | 0,090 | 0,127 | 0,179 | 0,309 | ||||
| 9 | 0,038 | 0,070 | 0,097 | 0,137 | 0,192 | 0,329 | ||||
| 10 | 0,042 | 0,075 | 0,104 | 0,147 | 0,205 | 0,349 | 0,527 | |||
| 11 | 0,045 | 0,080 | 0,111 | 0,157 | 0,218 | 0,369 | 0,555 | |||
| 12 | 0,048 | 0,086 | 0,119 | 0,167 | 0,230 | 0,033 | 0,584 | 0,833 | ||
| 13 | 0,051 | 0,091 | 0,126 | 0,001 | 0,243 | 0,409 | 0,612 | 0,872 | ||
| 14 | 0,054 | 0,097 | 0,133 | 0,186 | 0,291 | 0,429 | 0,641 | 0,911 | 1,271 | |
| 15 | 0,057 | 0,102 | 0,140 | 0,196 | 0,268 | 0,449 | 0,669 | 0,951 | 1,324 | |
| 16 | 0,061 | 0,108 | 0,147 | 0,206 | 0,281 | 0,468 | 0,698 | 0,990 | 1,374 | |
| 17 | 0,113 | 0,155 | 0,215 | 0,294 | 0,488 | 0,726 | 1,029 | 1,424 | ||
| 18 | 0,118 | 0,162 | 0,225 | 0,307 | 0,508 | 0,755 | 1,064 | 1,477 | 2,506 | |
| 19 | 0,124 | 0,169 | 0,235 | 0,319 | 0,528 | 0,783 | 1,104 | 1,527 | 2,585 | |
| 20 | 0,129 | 0,176 | 0,245 | 0,332 | 0,548 | 0,812 | 1,143 | 1,577 | 2,663 | |
| 22 | 0,189 | 0,265 | 0,357 | 0,588 | 0,869 | 1,221 | 1,680 | 2,827 | ||
| 24 | 0,204 | 0,284 | 0,383 | 0,628 | 0,926 | 1,299 | 1,784 | 2,983 | ||
| 26 | 0,304 | 0,409 | 0,668 | 0,986 | 1,378 | 1,883 | 3,140 | |||
| 28 | 0,323 | 0,434 | 0,708 | 1,043 | 1,456 | 1,986 | 3,304 | |||
| 30 | 0,460 | 0,748 | 1,100 | 1,534 | 2,090 | 3,467 | ||||
| 32 | 0,486 | 0,787 | 1,157 | 1,613 | 2,189 | 3,624 | ||||
| 34 | 0,827 | 1,214 | 1,691 | 2,293 | 3,774 | |||||
| 36 | 0,867 | 1,271 | 1,769 | 2,396 | 3,937 | |||||
| 38 | 0,907 | 1,328 | 1,844 | 2,496 | 4,108 | |||||
| 40 | 0,947 | 1,388 | 1,922 | 2,595 | 4,272 | |||||
| 42 | 2,001 | 2,698 | 4,414 | |||||||
| 44 | 2,079 | 2,802 | 4,571 | |||||||
| 46 | 2,157 | 2,905 | 4,735 | |||||||
| 48 | 3,008 | 4,877 | ||||||||
| 50 | 3,108 | 5,041 | ||||||||
| 52 | 5,198 | |||||||||
| 54 | 5,397 | |||||||||
| 56 | 5,539 | |||||||||
| 58 | 5,696 | |||||||||
| 60 | 5,867 | |||||||||
Купить заклепки алюминиевые по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online — заказ.
Назад
Заклепки вытяжные алюминиевые все размеры в Красноярске: 866-товаров: бесплатная доставка, скидка-50% [перейти]
Партнерская программаПомощь
Красноярск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Торговля и склад
Торговля и склад
Промышленность
Промышленность
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Заклепки вытяжные алюминиевые все размеры
regmarkets.ru/listpreview/idata/9e/6b/9e6b5aea7bed98a207f2fee2d0391001.jpg»>
Заклепки КОБАЛЬТ алюминиевые, 4,0 х 10 мм, белые RAL 9003 (50 шт.) {911-055} Бренд: КОБАЛЬТ, Код
В МАГАЗИНЕще цены и похожие товары
Заклепки КОБАЛЬТ алюминиевые, 4,0 х 10 мм, коричневые RAL 8017 (50 шт.) {911-024} Бренд: КОБАЛЬТ,
В МАГАЗИНЕще цены и похожие товары
347
452
Заклепка вытяжная 6.4 x 22 мм 25 шт. Stayer Тип: Заклепка вытяжная, Размер: Длина 12.500 Ширина
В МАГАЗИНЕще цены и похожие товары
jpg»>
262
529
Заклепка вытяжная 2.4 x 6 мм 50 шт. Stayer Тип: Заклепка вытяжная, Размер: Длина 10.000 Ширина
В МАГАЗИНЕще цены и похожие товары
990
1998
Заклепка вытяжная 2.4 x 6 мм 1000 шт. ЗУБР Тип: Заклепка вытяжная, Размер: Длина 12.000 Ширина
В МАГАЗИНЕще цены и похожие товары
jpg»>
522
801
Заклепка вытяжная 4.8 x 10 мм 50 шт. ЗУБР Тип: Заклепка вытяжная, Размер: Длина 13.500 Ширина 9.500
В МАГАЗИНЕще цены и похожие товары
352
452
Заклепка вытяжная 6.4 x 18 мм 25 шт. Stayer Тип: Заклепка вытяжная, Размер: Длина 9.500 Ширина
В МАГАЗИНЕще цены и похожие товары
198
300
Заклепка вытяжная алюминиевая 4,0 х 6 мм с широким бортиком (50 шт.) Тип: Заклепка вытяжная,
В МАГАЗИНЕще цены и похожие товары
667
1023
Заклепка вытяжная 3.2 x 6 мм 500 шт. ЗУБР Тип: Заклепка вытяжная, Размер: Длина 13.
000 Ширина
В МАГАЗИНЕще цены и похожие товары
219
327
Заклепка вытяжная алюминиевая 4,8 х 20 мм (50 шт.) Тип: Заклепка вытяжная, Размер: Длина 10.500
В МАГАЗИНЕще цены и похожие товары
Алюминиевые заклепки STAYER Color-FIX 3.2х8 мм 50 шт Закрытая: нет, Количество в упаковке: 50.000,
В МАГАЗИНЕще цены и похожие товары
Вытяжные алюминиевые заклепки ULTIMA 4.8х12 мм 50 шт. Закрытая: нет, Количество в упаковке: 50.000,
В МАГАЗИНЕще цены и похожие товары
105
111
Алюминиевые заклепки VOREL 6.4×4.8 мм (50 шт.) Закрытая: нет, Количество в упаковке: 50.000, Длина
В МАГАЗИНЕще цены и похожие товары
Алюминиевые заклепки КОБАЛЬТ 918-511 Закрытая: нет, Количество в упаковке: 500.
000, Длина гильзы:
В МАГАЗИНЕще цены и похожие товары
Алюминиевые заклепки TOPEX 43E501 Закрытая: нет, Количество в упаковке: 50.000, Длина гильзы: 8.000
В МАГАЗИНЕще цены и похожие товары
Алюминиевые многозажимные заклепки KRAFTOOL Multi Al5052 4.8х16 мм 500 шт. Закрытая: нет,
В МАГАЗИНЕще цены и похожие товары
Алюминиевые вытяжные заклепки КОБАЛЬТ 4.8х18 мм (50 шт.) Закрытая: нет, Количество в упаковке:
В МАГАЗИНЕще цены и похожие товары
Вытяжные алюминиевые заклепки FIT 4,8×18 мм, 50 шт Закрытая: нет, Количество в упаковке: 50.000,
В МАГАЗИНЕще цены и похожие товары
Алюминиевые заклепки STAYER 31205-40-14 Закрытая: нет, Количество в упаковке: 1000.000, Длина
В МАГАЗИНЕще цены и похожие товары
Алюминиевые заклепки TOPEX 43E504 Закрытая: нет, Количество в упаковке: 50.
000, Длина гильзы: 14.500
В МАГАЗИНЕще цены и похожие товары
2 страница из 14
Заклепка вытяжная 4х12 алюминий/сталь
Артикул: 104005315
- Характеристики
Основные размеры
- Диаметр заклепки (d)
- 4 мм
- Длина заклепки (l)
- 12 мм
- Диаметр головки (h)
- 8 мм
- Высота головки (k)
- 1 мм
Параметры установки
- Тип отверстия
- сквозной
- Диаметр отверстия (dn)
- 4.2 мм
- Минимальная толщина пакета (gmin)
- 6.5 мм
- Максимальная толщина пакета (gmax)
- 8.5 мм
Эксплуатационные характеристики
- Нагрузка на вырыв
- 1.
6 кН
6 кН- Нагрузка на срез
- 1.2 кН
Общая информация
- Тип корпуса
- открытый
- Форма головки
- стандартная (выпускная)
- Материал корпуса заклепки
- алюминий
- Материал сердечника заклепки
- сталь
- Производитель
- Тайвань
- Стандарт
- DIN 7337 Type A, ISO 15977, ГОСТ Р ИСО 15977-2017
- Применение
- металл
Другие размеры:
- 2,4х10 Al/St
- 2,4х12 Al/St
- 3х6 Al/St
- 3х8 Al/St
- 3х10 Al/St
- 3х14 Al/St
- 3х16 Al/St
- 3х18 Al/St
- 3,2х6 Al/St
- 3,2х8 Al/St
- 3,2х10 Al/St
- 3,2х12 Al/St
- 3,2х16 Al/St
- 3,2х14 Al/St
- 3,2х18 Al/St
- 3,2х20 Al/St
- 3,2х21 Al/St
- 3,2х25 Al/St
- 4х6 Al/St
- 4х8 Al/St
- 4х10 Al/St
- 4х14 Al/St
- 4х16 Al/St
- 4х18 Al/St
- 4х20 Al/St
- 4х26 Al/St
- 4х30 Al/St
- 4,8х6 Al/St
- 4,8х8 Al/St
- 4,8х10 Al/St
- 4,8х12 Al/Stac
- 4,8х14 Al/St
- 4,8х16 Al/St
- 4,8х18 Al/St
- 4,8х20 Al/St
- 4,8х22 Al/St
- 4,8х24 Al/St
- 4,8х25 Al/St
- 4,8х28 Al/St
- 4,8х30 Al/St
- 4,8х32 Al/St
- 4,8х35 Al/St
- 4,8х40 Al/St
- 4,8х50 Al/St
- 5х6 Al/St
- 5х8 Al/St
- 5х10 Al/St
- 5х12 Al/St
- 5х14 Al/St
- 6,4х16 Al/St
1,06 за штуку (500 штук в упаковке)
x 500 шт
= 531,00
Наличие на складе в Санкт-Петербурге
- в наличии
- 4 упаковки
- послезавтра, 28. 09.2022
- 53 упаковки
- 29.09.2022
- более 75 упаковок
09.2022цена, доставка, производство, в наличии
Внимание
По вашему желанию, данное изделие Мы можем изготовить по вашим индивидуальным
чертежам из необходимых марок стали, провести термообработку до необходимого класса
прочности и нанести любое антикоррозийное покрытие от цинка до кадмия.
Описание изделия
ГОСТ 10300-80. Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
ГОСТ 10300-80
Группа Г34
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАКЛЕПКИ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ В и С
Технические условия
Countersunk-head rivets classes В and С.
Specifications
МКС 21.060.40
Дата введения 1981-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.
05.80 N 2009
3. Стандарт полностью соответствует СТ СЭВ 1020-78
4. ВЗАМЕН ГОСТ 10300-68
5. CСЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 10304-80
Вводная часть
6. Проверен в 1985 году. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ИЗДАНИЕ (ноябрь 2004 года) с Изменениями N 1, 2, утвержденными в апреле 1985 г., июне 1990 года (ИУС 7-85, 10-90)
Настоящий стандарт распространяется на заклепки с потайной головкой общемашиностроительного применения с диаметром стержня от 1 до 36 мм классов точности В и С.
Стандарт полностью соответствует СТ СЭВ 1020-78.
Заклепки с потайной головкой должны удовлетворять всем требованиям ГОСТ 10304 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. РАЗМЕРЫ
1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл.
1 и 2.
ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
________________
* Размер для справок.
Таблица 1
мм
Диаметр стержня ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
1
1,2
(1,4)
1,6
2
2,5
3
4
5
Диаметр головки ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
1,9
2,3
2,7
2,9
3,9
4,5
5,2
7,0
8,8
Высота головки ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
0,5
0,6
0,7
0,7
1,0
1,1
1,2
1,6
2,0
Угол ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
90°
Радиус под головкой, ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С.
Технические условия (с Изменениями N 1, 2), не более
0,1
0,2
Расстояние от основания головки до места измерения диаметра ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
1,5
3
4
Продолжение табл.1
мм
Диаметр стержня ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
6
8
10
12
(14)
16
20
24
30
36
Диаметр головки ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
10,3
13,9
17
20
24
30
36
41
49
Высота головки ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
2,4
3,2
4,8
5,6
6,8
7,2
9
11
14
16
Угол ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
90°
75°
60°
45°
Радиус под головкой, ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С.
Технические условия (с Изменениями N 1, 2), не более
0,25
0,3
0,4
0,5
0,6
0,8
Расстояние от основания головки до места измерения диаметра ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
4
6
8
10
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Таблица 2
мм
Диаметр стержня ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
Длина ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)
1.2. Длина заклепок должна выбираться из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180 мм.
Пример условного обозначения заклепки с потайной головкой класса точности В диаметром ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С.
Технические условия (с Изменениями N 1, 2)=8 мм, длиной ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)=20 мм, из материала группы 00, без покрытия:
Заклепка 8х20.00 ГОСТ 10300-80
1.1, 1.2. (Измененная редакция, Изм. N 1, 2).
1.3. Теоретическая масса заклепок указана в приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения высоты головки для размеров ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2)1 мм — плюс 0,28, минус 0,16 мм; для ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2) мм — ±0,28 мм.
ПРИЛОЖЕНИЕ (справочное). Масса стальных заклепок
ПРИЛОЖЕНИЕ
Справочное
Дли-
на ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С. Технические условия (с Изменениями N 1, 2), мм
Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня ГОСТ 10300-80 Заклепки с потайной головкой классов точности В и С.
Технические условия (с Изменениями N 1, 2), мм
Примечание. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 — для алюминиевого сплава, 1,080 — для латуни, 1,134 — для меди.
(Измененная редакция, Изм. N 1, 2).
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004
Заклепки вытяжные алюминиевые: все размеры
Материалы для изготовления
Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.
Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.
Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление.
Материалы изготовления заклепок могут быть следующие:
- Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
- Оцинкованная сталь.
- Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
- Медь.
- Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
- Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.
Крепежные элементы
При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.
Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

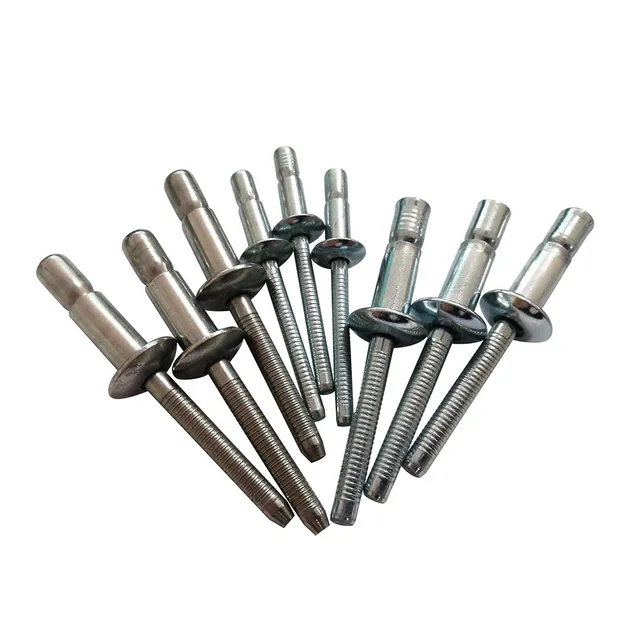

Стандартные (вытяжные) слепые заклепки
Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»
Стандарты и термины
В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 1). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».
Рисунок 1 — Термины по ГОСТ Р ИСО 14588-2005:
1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.
Преимущества вытяжных заклепок
Тремя основными причинами применения вытяжных заклепок являются следующие:
- Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
- Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
- Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.
Ограничения вытяжных заклепок
Однако вытяжные — «слепые» — заклепки имеют свои ограничения:
- Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
- Может применяться только для соединения относительно тонких материалов.
Установка вытяжных заклепок
Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 2.
Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.
Усилие разрыва сердечника
Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:
— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и
— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.
Размеры алюминиевых заклепок
Тип головки, размер и прочность при выборе заклепки зависит от таких факторов, как вид нагрузок, которые воздействуют в месте заклепки, типа и толщины материала, который склепывают и расположение заклепки в самолете. Заклепки с потайной головкой применяют там, где требуется аэродинамическая гладкость поверхности. Универсальные головки могут применяться в большинстве других мест.
Размер (или диаметр) заклепки выбирают в соответствии с общей толщиной склепываемых листов. Если слишком толстую заклепку применить к тонкому материалу, то усилие, которое возникает при установке заклепки, приведет к нежелательному вспучиванию вокруг головки заклепки. С другой стороны, если слишком маленькую заклепку применить для толстого материала, то ее прочность на срез будет недостаточной, чтобы нести нагрузку в месте этого соединения.
Общим правилом при выборе диаметра заклепки является следующее: диаметр заклепки должен быть, по крайней мере, в 2,5-3 раза больше толщины самого толстого из соединяемых листов.
При ремонте самолетов наиболее часто применяют заклепки диаметром от 2,5 до 9,5 мм (от 3/32 до 3/8 дюйма). Заклепки диаметром меньше 2,5 мм никогда не применяют для конструкционных элементов, которые несут нагрузку.
Другим способом определения размеров заклепок, который можно применять, является такой: умножить толщину обшивки на 3 и взять следующие по размеру заклепки. Например, если толщина обшивки составляет 1,0 мм, то 1,0×3=3,0 мм. Поэтому нужно брать заклепку со следующим после 3,0 мм диаметром, то есть 3,2 мм.
Как правило, применяют заклепки из того же или близкого алюминиевого сплава, что и у материала, который будут склепывать. Например, применяют заклепки из сплавов 1100 (АД) и 3003 (АМц) для деталей из сплавов 1100 и 3003 и заклепки из сплава 2117 (Д18) для деталей из сплавов 2020 (Д1) и 2024 (Д16).
Толщина заклепочного соединения
Вытяжные заклепки конструируются так, чтобы соединять вместе материалы с заданной общей толщиной. Количество деформации тела заклепки, которое происходит при ее осадке, зависит от этой толщины.
Если заклепка слишком длинная, то на «слепой» стороне соединения будет оставаться слишком много материала заклепки и потребуется большее усилие для разрыва сердечника.
Если заклепка слишком короткая, то на «слепой» стороне соединения может быть недостаточно материала заклепки, чтобы обеспечить плотное соединение материалов.
Разновидности заклепок
Можно выделить несколько разновидностей заклепок:

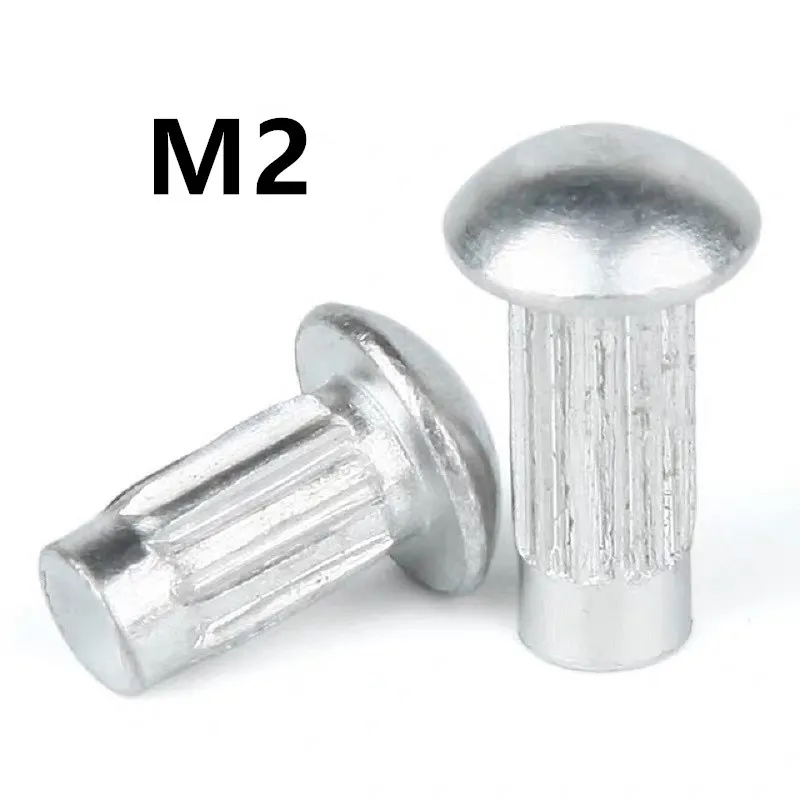

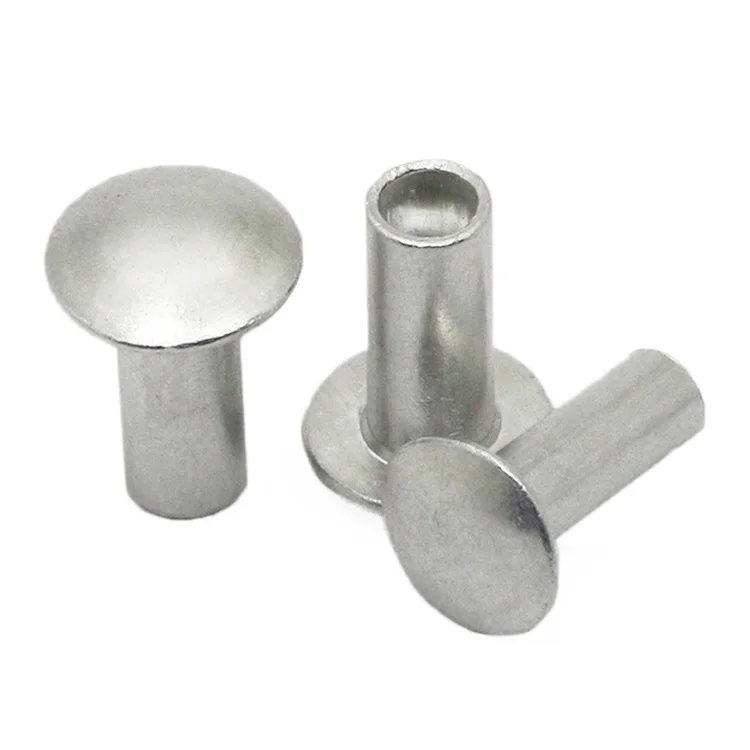

- Под молоток. Этот тип заклепок применяется уже на протяжении длительного периода. За счет простоты конструкции она имеет низкую стоимость и высокую надежность. Выделяют две разновидности метиза под молоток: с круглой и плоской потайной головкой.
- Пистонные метизы представлены полым цилиндром со сквозным отверстием. Зачастую применяются для соединения полимеров или нетяжелых материалов по причине низкой прочности. Работа осложняется тем, что при клепке нужно иметь доступ с обеих сторон соединяемых поверхностей. Кроме этого, слишком высокая механическая нагрузка может стать причиной повреждения самого изделия.
- Резьбовые. Если приходится проводить соединение тонких материалов, в которых нельзя нарезать резьбу, то можно использовать резьбовые заклепки. Для использования изделия требуется специальный инструмент.
- Вытяжные. Заклепка алюминиевая вытяжная зачастую применяется для соединения тонких или хрупких материалов. Конструкция представлена сочетанием гильзы и пуансона. Стоит учитывать, что для применения подобного крепежного изделия требуется специальный инструмент. Процесс монтажа довольно прост, за счет чего существенно ускоряется клепка.
- Закладные представлены пистонными метизами с заранее вставленным пуансоном. При монтаже пуансон расплющивается, за счет чего образуется головка и происходит фиксация элемента. Основным недостатком подобного варианта исполнения можно назвать то, что нужно прикладывать существенную силу на стержень при клепке. Поэтому закладные не применяются для соединения хрупких материалов.
Выбор крепежного изделия проводится в соответствии с тем, каких параметров соединения следует достигнуть.
Вытяжной тип
Метизы вытяжного типа делятся на несколько категорий:
- Закрытого типа.
- Открытого типа.
- С высокопрочными головками.
Для получения надежного соединения зачастую используется вариант исполнения с высокопрочными головками. Они способны выдерживать довольно высокую нагрузку на разрыв и смещение. Прочность повышается за счет применения легированного алюминиевого сплава. Для соединения стальных изделий зачастую применяется метиз открытого типа.
Большие сплошные заклепки: 1/2-1 3/4 диам.
Заклепки >> Сплошные заклепки >>
Большие сплошные заклепки
Большие сплошные заклепки Обзор — от заклепок диаметром 1/2 до заклепок диаметром 1-3/4
Jay Cee Sales & Rivet имеет большой запас больших цельные заклепки с различными типами головок заклепок, включая заклепки с круглой головкой, заклепки с плоской головкой и заклепки с потайной головкой. Позвоните нам сегодня, чтобы узнать обо всех ваших потребностях в заклепках и специальных крепежных деталях.
Цельные заклепки с круглой головкой
Цельные заклепки с круглой головкой изготавливаются из различных материалов, включая алюминий и сталь.
Learn More About Round Head Solid Rivets
| D | A | H | R | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Shank Diameter | Head Diameter | Head Height | Head Radius | ||||||
| Nominal Size | Макс. | Мин. | Базовый | Макс. | Мин. | Макс. | Мин. (базовый) | ||
| 1/2 | 0,500 | 0,520 | 0,478 | 0,875 | 0,938 | 0,844 | 0,406 | 0,375 | 0,443 |
| 5/8 | 0,625 | 0,655 | 0,600 | 1,094 | 1,157 | 1,063 | 0,500 | 0,469 | 0,553 |
| 3/4 | 0,750 | 0,780 | 0,725 | 1,312 | 1,390 | 1,281 | 0,593 | 0,562 | 0,664 |
| 7/8 | 0,875 | 0,905 | 0,850 | 1,531 | 1,609 | 1. 500 | 0,687 | 0,656 | 0,775 |
| 1 | 1.000 | 1,030 | 0,975 | 1,750 | 1,828 | 1,719 | 0,781 | 0,750 | 0,885 |
| 1-1/8 | 1,125 | 1,160 | 1,098 | 1,969 | 2,063 | 1,938 | 0,891 | 0,844 | 0,996 |
| 1-1/4 | 1,250 | 1,285 | 1,223 | 2,188 | 2,282 | 2,157 | 0,985 | 0,938 | 1,107 |
| 1-3/8 | 1,375 | 1,415 | 1,345 | 2,406 | 2.500 | 2,375 | 1,078 | 1,031 | 1,217 |
| 1-1/2 | 1.500 | 1,540 | 1,470 | 2,625 | 2,719 | 2,594 | 1,188 | 1,125 | 1,328 |
| 1-5/8 | 1,625 | 1,665 | 1,588 | 2,844 | 2,938 | 2,813 | 1,282 | 1,219 | 1,439 |
Примечания: 1.
Примерные пропорции
изготовленной формы.
A = 1,75 x D
H = 0,75 x D
G = 0,885 x D
Примечание: Мы не несем ответственности за ошибки в таблицах данных. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы подтвердить спецификации.
Цельные заклепки с плоской головкой
Цельные заклепки с плоской головкой изготавливаются из различных материалов, включая алюминий и сталь.
Learn More About Flat Head Solid Rivets
| Nominal | D | A | H | |||||
|---|---|---|---|---|---|---|---|---|
| Body Diameter | Head Diameter | Head Height | ||||||
| Max | Min | Basic | Макс. | Мин. | Макс. | Мин. (базовый) | ||
| 1/2 | 0,500 | 0,520 | 0,478 | 0,875 | 0,938 | 0,844 | 0,281 | 0,250 |
| 5/8 | 0,625 | 0,655 | 0,600 | 1,094 | 1,157 | 1,063 | 0,344 | 0,313 |
| 3/4 | 0,750 | 0,780 | 0,725 | 1,312 | 1,390 | 1,281 | 0,406 | 0,375 |
| 7/8 | 0,875 | 0,905 | 0,850 | 1,531 | 1,609 | 1. 500 | 0,469 | 0,438 |
| 1 | 1.000 | 1,030 | 0,975 | 1,750 | 1,828 | 1,719 | 0,531 | 0,500 |
| 1 1/8 | 1,125 | 1,160 | 1,098 | 1,969 | 2,063 | 1,938 | 0,610 | 0,563 |
| 1 1/4 | 1,250 | 1,285 | 1,223 | 2,188 | 2,282 | 2,157 | 0,672 | 0,625 |
| 1 3/8 | 1,375 | 1,415 | 1,345 | 2,406 | 2.500 | 2,375 | 0,735 | 0,688 |
Приблизительные пропорции:
A — 1,75 x D
H — 0,500 x D
D = основной диаметр стержня заклепки. Заклепки с плоской головкой не являются стандартными. Размеры головки могут быть изменены или изменены по сравнению с указанными.
Вышеуказанные размеры предоставляются, если не указан другой размер.
Примечание: Не несет ответственности за ошибки в таблицах данных. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы подтвердить спецификации.
Цельные заклепки с потайной головкой
Цельные заклепки с потайной головкой изготавливаются из различных материалов, включая алюминий и сталь.
Узнайте больше о цельных заклепках с потайной головкой
| Номинальный размер или базовый диаметр хвостовика | D | A | H | |||
|---|---|---|---|---|---|---|
| Shank Diameter | Head Diameter | Head Height | ||||
| MAX | MIN | MAX | MIN | REF | ||
| 1/2 | 0,500 | 0,520 | 0,478 | 0,936 | 0,872 | 0,260 |
| 5/8 | 0,625 | 0,655 | 0,600 | 1,194 | 1,112 | 0,339 |
| 3/4 | 0,750 | 0,780 | 0,725 | 1,421 | 1,322 | 0,400 |
| 7/8 | 0,875 | 0,905 | 0,850 | 1,647 | 1,532 | 0,460 |
| 1 | 1. 000 | 1,030 | 0,975 | 1,873 | 1,745 | 0,520 |
| 1-1/8 | 1,125 | 1,160 | 1,098 | 2,114 | 1,973 | 0,589 |
| 1-1/4 | 1,250 | 1,285 | 1,223 | 2,340 | 2,199 | 0,650 |
| 1-3/8 | 1,375 | 1,415 | 1,345 | 2,567 | 2,426 | 0,710 |
| 1-1/2 | 1.500 | 1,540 | 1,470 | 2,793 | 2,652 | 0,771 |
| 1-5/8 | 1,625 | 1,665 | 1,588 | 3,019 | 2,878 | 0,831 |
| 1-3/4 | 1,750 | 1,790 | 1,713 | 3,262 | 3,121 | 0,901 |
ПРИМЕЧАНИЯ: 1.
Приблизительные пропорции. А — 1,81 х Д; H — 1,192 ((MAX A-D)/2) 2. Острые кромки рассчитаны по базовому диаметру заклепки и прилежащему углу 80 градусов, продолжающемуся до острого угла. 3. Головка неправильной формы с закругленными или плоскими краями, поскольку головки этих заклепок не обрабатываются и не обрезаются, окружность может быть несколько неправильной, а края закругленными или плоскими. 4. Высота головы (H) дана только для справки. Изменения этого размера контролируются диаметрами (A) и (D) и прилежащим углом головки.
Примечание: Не несет ответственности за ошибки в таблицах данных. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы подтвердить спецификации.
Цельные алюминиевые заклепки – заклепки с круглой головкой
Valley Fastener Group производит различные цельные заклепки, включая заклепки с плоской головкой из нержавеющей стали, меди, алюминия, латуни и стали. Сплошная заклепка имеет на одном конце изготовленную головку, а на другом — цельный стержень.
Стержень заклепки может быть выполнен с прямым срезом или со скошенным срезным концом. На конце хвостовика может быть изготовлена точка штампа, чтобы облегчить выравнивание во время сборки. Обычные стили головок: овальные, ферменные, круглые, на пуговицах, универсальные, панорамные, потайные и плоские.
Цельные алюминиевые заклепки являются самыми прочными заклепками, используемыми в скрепленных соединениях. Вторичная термообработка (отжиг) заклепки может сделать заклепку более пластичной перед обжатием в некоторых случаях. Для некоторых применений заклепки могут быть закалены для повышения прочности и долговечности. Варианты покрытия и покрытия заклепок выбираются в зависимости от области применения. Многие массивные заклепки заказывают с гладкой поверхностью, поскольку после сборки они окрашиваются.
Типы головок с цельными заклепками
VFG производит сплошные заклепки с головками различных типов в дополнение к плоским головкам.
- Заклепки с плоской головкой
- Заклепки с потайной головкой 90°
- Заклепки с пуговицами или круглой головкой
- Заклепки с полукруглой головкой
- Заклепки с головкой фермы
Обычные материалы, используемые для цельных заклепок:
- Сталь
- Нержавеющая сталь
- Алюминий
- Латунь
- Медь
Чтобы закрепить заклепку, конец стержня ударяют, прессуют или вращают после того, как заклепка вставлена в заготовку.
Сплошная головка формируется (высаживается) для создания заклепочной головки заклепки. При ударе или прессовании сила, необходимая для формирования заклепки, вызывает набухание всего стержня заклепки, чтобы полностью заполнить отверстие в заготовке. Вздутие стержня больше всего происходит у заклепки на головке заклепки. Заклепочные заклепки с витыми/орбитальными/радиальными заклепками требуют меньшего тоннажа для формирования, чем ударные или прессованные заклепки; следовательно, не имеют такой же возможности набухания хвостовика. Предварительно пробитые или просверленные отверстия в заготовке необходимы для использования в большинстве случаев цельных заклепок.
Зачем использовать сплошные заклепки?
- Высокоскоростной узел. Заклепки подаются автоматически при ударе Заклепочные станки, цикл которых составляет примерно 3/10 секунды
- Структура потока материала сплошных заклепок, а также вздутие стержня при сборке создают наиболее прочное заклепочное соединение. Высокие значения прочности на сдвиг
- Постоянная застежка, которую нельзя снять, не разрушив одну из головок заклепки
- Недорогая альтернатива резьбовым соединениям
- Простота проверки соединений
- В процессе производства практически не образуется брак
- Легко адаптируется для автоматизации
Высокие значения прочности на сдвигЗаклепки с плоской головкой
| РАЗМЕРЫ СТАНДАРТНОЙ ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ | |||||
| Диаметр хвостовика E | Диаметр головки A | Высота головки H | |||
| Максимум | Мин. | Максимум | Мин. | Максимум | Мин. |
| 0,064 | 0,059 | 0,14 | 0,12 | 0,027 | 0,017 |
| 0,096 | 0,09 | 0,2 | 0,142 | 0,038 | 0,026 |
| 0,127 | 0,121 | 0,26 | 0,182 | 0,048 | 0,036 |
| 0,158 | 0,152 | 0,323 | 0,213 | 0,059 | 0,045 |
| 0,191 | 0,182 | 0,387 | 0,229 | 0,069 | 0,055 |
| 0,222 | 0,213 | 0,453 | 0,427 | 0,08 | 0,065 |
| 0,253 | 0,244 | 0,515 | 0,485 | 0,091 | 0,075 |
| 0,285 | 0,273 | 0,579 | 0,545 | 0,103 | 0,085 |
| 0,316 | 0,304 | 0,614 | 0,607 | 0,113 | 0,095 |
| 0,348 | 0,336 | 0,705 | 0,667 | 0,124 | 0,104 |
| 0,38 | 0,356 | 0,769 | 0,731 | 0,135 | 0,115 |
| 0,411 | 0,396 | 0,834 | 0,79 | 0,146 | 0,124 |
| 0,443 | 0,428 | 0,896 | 0,852 | 0,157 | 0,135 |
Заклепки с потайной головкой
| СТАНДАРТНЫЕ 90 градусные (+/- 2) ЗАКЛЕПКИ С ПОтайной головкой РАЗМЕРЫ | |||||
| Диаметр хвостовика E | Диаметр головки A | Высота головки H | |||
| Максимум | Мин. | Максимум | Мин. | Артикул | |
| 0,064 | 0,059 | 0,118 | 0,11 | 0,027 | |
| 0,096 | 0,09 | 0,176 | 0,163 | 0,04 | |
| 0,127 | 0,121 | 0,235 | 0,217 | 0,053 | |
| 0,158 | 0,152 | 0,293 | 0,272 | 0,066 | |
| 0,191 | 0,182 | 0,351 | 0,326 | 0,079 | |
| 0,222 | 0,213 | 0,413 | 0,384 | 0,094 | |
| 0,253 | 0,244 | 0,469 | 0,437 | 0,106 | |
| 0,285 | 0,273 | 0,528 | 0,491 | 0,119 | |
| 0,316 | 0,304 | 0,588 | 0,547 | 0,133 | |
| 0,348 | 0,336 | 0,646 | 0,602 | 0,146 | |
| 0,38 | 0,365 | 0,704 | 0,656 | 0,159 | |
| 0,411 | 0,396 | 0,763 | 0,71 | 0,172 | |
| 0,443 | 0,428 | 0,823 | 0,765 | 0,186 | |
Заклепки с пуговицей или круглой головкой
| РАЗМЕРЫ СТАНДАРТНОЙ ПУГОВИЦА ИЛИ ЗАКЛЕПКИ С КРУГЛОЙ ГОЛОВКОЙ | ||||||
| Диаметр хвостовика E | Диаметр головки A | Высота головки H | Радиус головки R | |||
| Максимум | Мин. | Максимум | Мин. | Макс. | Мин. | Около |
| 0,064 | 0,059 | 0,122 | 0,102 | 0,052 | 0,042 | 0,055 |
| 0,096 | 0,09 | 0,182 | 0,162 | 0,077 | 0,065 | 0,084 |
| 0,127 | 0,121 | 0,235 | 0,215 | 0,1 | 0,088 | 0,111 |
| 0,158 | 0,152 | 0,29 | 0,268 | 0,124 | 0,11 | 0,138 |
| 0,191 | 0,182 | 0,348 | 0,322 | 0,147 | 0,133 | 0,166 |
| 0,222 | 0,213 | 0,405 | 0,379 | 0,172 | 0,158 | 0,195 |
| 0,253 | 0,244 | 0,46 | 0,43 | 0,196 | 0,18 | 0,221 |
| 0,285 | 0,273 | 0,518 | 0,484 | 0,22 | 0,202 | 0,249 |
| 0,316 | 0,304 | 0,572 | 0,538 | 0,243 | 0,225 | 0,276 |
| 0,348 | 0,336 | 0,63 | 0,592 | 0,267 | 0,247 | 0,304 |
| 0,38 | 0,365 | 0,684 | 0,646 | 0,291 | 0,271 | 0,332 |
| 0,411 | 0,396 | 0,743 | 0,699 | 0,316 | 0,294 | 0,358 |
| 0,443 | 0,428 | 0,798 | 0,754 | 0,339 | 0,317 | 0,387 |
Заклепки с плоской головкой
| СТАНДАРТНЫЕ РАЗМЕРЫ ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ | ||||||||
| Диаметр хвостовика E | Диаметр головки A | Высота головки H | Радиус угла головки 1 | Боковой радиус головки 2 | Радиус коронки головки 3 | |||
| Максимум | Мин. | Максимум | Мин. | Максимум | Мин. | Приблизительно | ||
| 0,064 | 0,059 | 0,118 | 0,098 | 0,04 | 0,03 | 0,019 | 0,052 | 0,217 |
| 0,096 | 0,09 | 0,173 | 0,153 | 0,06 | 0,048 | 0,03 | 0,08 | 0,326 |
| 0,127 | 0,121 | 0,225 | 0,205 | 0,078 | 0,066 | 0,039 | 0,106 | 0,429 |
| 0,158 | 0,152 | 0,279 | 0,257 | 0,096 | 0,082 | 0,049 | 0,133 | 0,535 |
| 0,191 | 0,182 | 0,334 | 0,308 | 0,114 | 0,1 | 0,059 | 0,159 | 0,641 |
| 0,222 | 0,213 | 0,391 | 0,365 | 0,133 | 0,119 | 0,069 | 0,186 | 0,754 |
| 0,253 | 0,244 | 0,444 | 0,414 | 0,151 | 0,135 | 0,079 | 0,213 | 0,858 |
| 0,285 | 0,273 | 0,499 | 0,465 | 0,17 | 0,152 | 0,088 | 0,239 | 0,963 |
| 0,316 | 0,304 | 0,552 | 0,518 | 0,187 | 0,169 | 0,098 | 0,266 | 1,07 |
| 0,348 | 0,336 | 0,608 | 0,57 | 0,206 | 0,186 | 0,108 | 0,292 | 1,176 |
| 0,38 | 0,365 | 0,663 | 0,625 | 0,225 | 0,205 | 0,118 | 0,319 | 1,286 |
| 0,411 | 0,396 | 0,719 | 0,675 | 0,243 | 0,221 | 0,127 | 0,345 | 1,392 |
| 0,443 | 0,428 | 0,772 | 0,728 | 0,261 | 0,239 | 0,137 | 0,372 | 1,5 |
Заклепки с головкой фермы
| СТАНДАРТНЫЕ РАЗМЕРЫ ЗАКЛЕПКИ С головкой фермы | ||||||
| Диаметр хвостовика E | Диаметр головки A | Высота головки H | Радиус головки R | |||
| Максимум | Мин. | Максимум | Мин. | Максимум | Мин. | Около |
| 0,096 | 0,09 | 0,226 | 0,206 | 0,038 | 0,026 | 0,239 |
| 0,127 | 0,121 | 0,297 | 0,277 | 0,048 | 0,036 | 0,314 |
| 0,158 | 0,152 | 0,368 | 0,348 | 0,059 | 0,045 | 0,392 |
| 0,191 | 0,182 | 0,442 | 0,422 | 0,069 | 0,055 | 0,47 |
| 0,222 | 0,213 | 0,515 | 0,495 | 0,08 | 0,066 | 0,555 |
| 0,253 | 0,244 | 0,59 | 0,56 | 0,091 | 0,075 | 0,628 |
| 0,285 | 0,273 | 0,661 | 0,631 | 0,103 | 0,085 | 0,706 |
| 0,316 | 0,304 | 0,732 | 0,702 | 0,113 | 0,095 | 0,784 |
| 0,348 | 0,336 | 0,806 | 0,776 | 0,124 | 0,104 | 0,862 |
| 0,38 | 0,365 | 0,878 | 0,848 | 0,135 | 0,115 | 0,942 |
| 0,411 | 0,396 | 0,949 | 0,919 | 0,145 | 0,123 | 1,028 |
| 0,443 | 0,428 | 1,02 | 0,99 | 0,157 | 0,135 | 1,098 |
Готовы начать свой следующий заказ на заклепки? Если вы хотите узнать больше, нажмите здесь.
Аэрокосмическая промышленность — цельные заклепки MIL Spec
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.128 | .155/.159 | .186/.190 | .249/.253 | .311/.315 | .374/.378 | |
| «B» ДИАМЕТР ГОЛОВКИ | .110/.118 | .175/.183 | .221/.229 | .282/.290 | .349/.357 | .472/.480 | .560/.568 | .690/.698 | |
| .134 ПОЗ. | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.065 | .093/.097 | . 124/.128 | .155/.159 | .186/.190 | .249/.253 | .311/.315 | .374/.378 | |
| «B» ДИАМЕТР ГОЛОВКИ | .0898/.1346 | .1548/.1900 | .2006/.2360 | .2566/.2976 | .3234/.3654 | .4412/.4890 | .5288/.5772 | .6586/.7074 | |
| .1436 МАКС. | |||||||||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.1285 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | . 178/.196 | .250/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .267/.295 | |||||||||
| ДИАМЕТР КОРПУСА «А» | .059/.066 | .090/.097 | .121/.129 | .152/.160 | .183/.192 | .245/.254 | .305/.317 | .365/.380 | |
| «B» ДИАМЕТР ГОЛОВКИ | .109 | .166 | .219 | .273 | .327 | .438 | .546 | .656 | |
| .281 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .059/.066 | . 090/.097 | .121/.129 | .152/.160 | .183/.192 | .245/.254 | .305/.317 | .365/.380 | |
| «B» ДИАМЕТР ГОЛОВКИ | .126 | .190 | .250 | .312 | .374 | .500 | .624 | .750 | |
| .125 | |||||||||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.1285 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | .178/.196 | . 238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .143/.157 | |||||||||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.1285 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .148/.164 | .222/.246 | .296/.328 | .371/.411 | .446/.492 | 0,594/0,656 | .742/.820 | .890/.984 | |
| .178/.196 | |||||||||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | . 093/.097 | .124/.1285 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .106/.126 | .146/.166 | .225/.245 | .302/.322 | .380/.400 | .458/.478 | .613/.637 | .766/.796 | |
| .151/.161 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.065 | .093/.097 | .124/.128 | .155/.159 | .186/.190 | .249/.253 | .311/.315 | .374/.378 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | . 178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .161/.171 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.065 | .093/.097 | .124/.128 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | .178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .161/.171 | |||||||||
| «А» ДИАМЕТР КОРПУСА | . 061/.065 | .093/.097 | .124/.128 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | .178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .161/.171 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.063 | .093/.095 | .123/.126 | .154/.157 | .186/.189 | .248/.252 | .310/.314 | .373/.377 | |
| «B» ДИАМЕТР ГОЛОВКИ | . 119/.131 | .179/.197 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .161/.171 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.063 | .093/.095 | .123/.126 | .154/.157 | .186/.189 | .248/.252 | .310/.314 | .373/377 | |
| «B» ДИАМЕТР ГОЛОВКИ | 0,099/0,107 | .164/.172 | .210/.218 | .272/.280 | .337/.347 | .460/.470 | .548/.558 | .678/.688 | |
| .131/.135 | |||||||||
| «А» ДИАМЕТР КОРПУСА | . 061/.065 | .093/.097 | .124/.128 | .155/.160 | .186/.191 | .249/.254 | .311/.316 | .374/.379 | |
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | .178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | .594/.656 | .713/.787 | |
| .161/.171 | |||||||||
| «А» ДИАМЕТР КОРПУСА | .061/.065 | .093/.097 | .124/.128 | .155/.160 | .186/.191 | .249/.254 | |||
| «B» ДИАМЕТР ГОЛОВКИ | . 119/.131 | .178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | |||
| ДИАМЕТР КОРПУСА «А» | .093/.097 | .124/.127 | .155/.158 | .186/.189 | .249/.252 | ||||
| «B» ДИАМЕТР ГОЛОВКИ | .1263/.1478 | .1742/.1957 | .2254/.2469 | .2824/.3016 | .3756/.3948 | ||||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.128 | .155/.160 | . 186/.191 | .249/.254 | |||
| «B» ДИАМЕТР ГОЛОВКИ | .119/.131 | .178/.196 | .238/.262 | .296/.328 | .356/.394 | .475/.525 | |||
| ДИАМЕТР КОРПУСА «А» | .061/.065 | .093/.097 | .124/.128 | .155/.160 | 186/0,190 | .249/.254 | |||
| «B» ДИАМЕТР ГОЛОВКИ | .0898/.1346 | .1548/.1900 | .2006/.2360 | .2566/.2976 | .3234/.3654 | .4412/.4890 | |||
«F» РЕКОМЕНДУЕМЫЙ ДОПУСК ЗАЖИМА: | . 062 | .094 | .125 | .156 | .187 | .250 | .312 | .375 | |
РЕКОМЕНДУЕМЫЙ ДИАМЕТР РАБОЧЕГО ОТВЕРСТИЯ: | .067 | .098 | .129 | .161 | .191 | .257 | .323 | .386 | |
РЕКОМЕНДУЕМЫЙ РАЗМЕР СВЕРЛА: | 51 | 40 | 30 | 20 | 11 | Ф | Р | Вт | |
Эта таблица поможет определить, насколько сильно должна быть сжата цельная заклепка. Это общая информация, которая может сильно различаться в зависимости от приложения. Размер «главы магазина» обычно должен подпадать под эту таблицу.
| ГОЛОВКА ЦЕХА ДИАМЕТР | НАЧАЛЬНИК МАГАЗИНА ВЫСОТА | |
|---|---|---|
| 1/16 | ||
| 3/32 | . 120/.160 | .030/.060 |
| 1/8 | .160/.210 | .040/.080 |
| 5/32 | .200/.270 | .050/.100 |
| 3/16 | .240/.320 | .060/.120 |
| 1/4 | .330/.430 | .080/.170 |
| 5/16 | .410/.530 | .110/.210 |
| 3/8 | .490/.640 | .120/.250 |
МАТЕРИАЛЫ, МОДЕЛИ ГОЛОВ И МАРКИРОВКА
| МАТЕРИАЛ И МАРКИРОВКА ГОЛОВКИ | УНИВЕРСАЛЬНАЯ ГОЛОВКА | 100º ПОТАЙКА | КРУГЛАЯ ГОЛОВКА | ПЛОСКАЯ ГОЛОВКА | ГОЛОВКА ДЛЯ ЖАРОВНИ | МОДИФИЦИРОВАННЫЙ ГОЛОВКА ЖАРОВНИ |
| 1100-F АЛЮМИНИЙ Без метки на головке | МС20470А | МС20426А | АН430А | АН442А | АН455А | АН456А |
| 2117-T4 АЛЮМИНИЕВЫЙ Углубление | МС20470АД | МС20426АД | АН430АД | АН442АД | АН455АД | АН456АД |
| 5056-h42 АЛЮМИНИЙ Рельефный крест | МС20470Б | МС20426Б | АН430Б | АН442Б | АН455Б | АН456Б |
| 2017-T4 АЛЮМИНИЕВЫЙ Приподнятая точка | МС20470Д | МС20426Д | АН430Д | АН442Д | АН455Д | АН456Д |
| 2024-T4 АЛЮМИНИЕВЫЙ Приподнятая двойная панель приборов | МС20470ДД | МС20426ДД | АН430ДД | АН442ДД | АН455ДД | АН456ДД |
| 2219-T81 АЛЮМИНИЙ Квадрат с зубцами | МС20470К | МС20426К | ||||
| 7050-T73 АЛЮМИНИЙ Зубчатое кольцо | МС20470Е | МС20426Е | ||||
| ТИТАН 45Cb Алмаз с насечкой | МС20470Т | МС20426Т | ||||
| 2219-T62 АЛЮМИНИЙ Треугольник с зубцами | МС20470ДЖ | МС20426Дж | ||||
| УГЛЕРОДИСТАЯ СТАЛЬ Маркировка головки Варьируется | МС20613_П от AN125551 до | МС20427 | МС20435 | АН441 | ||
| МЕДЬ Без метки на головке | MS20615_CU | МС20427С | МС20435С | АН441К | ||
| ЛАТУНЬ Без метки на головке | MS20615_B | МС20427Б | МС20435Б | АН441Б | ||
| СЕРИЯ 300 НЕРЖАВЕЮЩАЯ Маркировка головки Варьируется | MS20613_C от AN125401 до | МС20427Ф от AN124951 до | МС20435Ф | АН441Ф | ||
| MONEL Маркировка головки Варьируется | MS20615_M NAS508 | МС20427М | МС20435М | АН441М | ||
| INCONEL Без метки на головке | AN123301 до AN123450 | AN123601 к АН123750 | ||||
| 347 НЕРЖАВЕЮЩАЯ Без метки на головке | AN123151 до AN123300 | AN123451 до AN123600 | ||||
| A286 ВЫСОКОТЕМПЕРАТУРНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ Рельефная точка | NAS1198 | NAS1199 |
Цельные алюминиевые заклепки | Цельные заклепки
Рассчитывайте на отличные цены, быструю доставку и вежливое обслуживание каждый раз, когда вы заказываете цельнолитые алюминиевые заклепки у Zoro.
Рекомендуемый продукт
Твердая заклепка, головка заклепки универсальная, материал корпуса заклепки алюминий, отделка заклепки гладкая, диаметр заклепки. 3/16 дюйма, длина заклепки 3/4 дюйма, диаметр головки. 0,375 дюйма, высота головки 0,085 дюйма, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Твердая заклепка, головка заклепки универсальная, материал корпуса заклепки алюминий, отделка заклепки гладкая, диаметр заклепки. 3/16 дюйма, длина заклепки 3/4 дюйма, диаметр головки. 0,375 дюйма, высота головки 0,085 дюйма, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Магазин алюминиевых цельных заклепок
Твердая заклепка, головка заклепки универсальная, материал корпуса заклепки алюминий, отделка заклепки гладкая, диаметр заклепки.
0,1875 дюйма, длина заклепки 0,5 дюйма, диаметр головки. 0,375 дюйма, высота головки 0,085 дюйма, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
$10.00
Твердая заклепка, головка заклепки универсальная, материал корпуса заклепки алюминий, отделка заклепки гладкая, диаметр заклепки. 0,1875 дюйма, длина заклепки 0,5 дюйма, диаметр головки. 0,375 дюйма, высота головки 0,085 дюйма, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Болт с проушиной, система измерения в дюймах, тип болта с проушиной, точеная проволока, материал сталь, отделка оцинкованная, размер резьбы 3/8 дюйма-16, длина резьбы 2 1/2 дюйма, диаметр хвостовика. 3/8 дюйма, длина хвостовика 4 дюйма, внутренний диаметр проушины. 3/4 дюйма, наружный диаметр глазка.
1 13/32 дюйма, общая длина 5,5 дюйма, предельная рабочая нагрузка 144 фунта, количество в упаковке 10
Посмотреть полную информацию о продукте
$11.00
Болт с проушиной, система измерения в дюймах, тип болта с проушиной, точеная проволока, материал сталь, отделка оцинкованная, размер резьбы 3/8 дюйма-16, длина резьбы 2 1/2 дюйма, диаметр хвостовика. 3/8 дюйма, длина хвостовика 4 дюйма, внутренний диаметр проушины. 3/4 дюйма, наружный диаметр глазка. 1 13/32 дюйма, общая длина 5,5 дюйма, предельная рабочая нагрузка 144 фунта, количество в упаковке 10
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки алюминий, материал оправки сталь, диаметр заклепки. 3/16 дюйма, длина заклепки 0,5 дюйма, диапазон захвата от 0,376 до 0,500 дюйма, цельный сердечник, диаметр головки.
0,220 дюйма, высота головки 0,03 дюйма, размер сверла 3/16 дюйма, размер отверстия 3/16 дюйма, прочность на одиночный сдвиг (фунты) 155, прочность на растяжение (фунты) 235, для использования с произв. № MR100CG, MR77C, MR55C5, MR33C, количество в упаковке 50 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки алюминий, материал оправки сталь, диаметр заклепки. 3/16 дюйма, длина заклепки 0,5 дюйма, диапазон захвата от 0,376 до 0,500 дюйма, цельный сердечник, диаметр головки. 0,220 дюйма, высота головки 0,03 дюйма, размер сверла 3/16 дюйма, размер отверстия 3/16 дюйма, прочность на одиночный сдвиг (фунты) 155, прочность на растяжение (фунты) 235, для использования с произв. № MR100CG, MR77C, MR55C5, MR33C, количество в упаковке 50 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки сталь, материал оправки сталь, диаметр заклепки.
1/8 дюйма, длина заклепки 0,4 дюйма, диапазон захвата от 0,188 до 0,250 дюйма, диаметр головки. 0,250 дюйма, высота головки 0,04 дюйма, размер сверла № 30, размер отверстия от 0,129 до 0,133 дюйма, прочность на одиночный сдвиг (фунты) 260, прочность на растяжение (фунты) 340, для использования с произв. Модель № MR33C, MR55C5, MR77C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки сталь, материал оправки сталь, диаметр заклепки. 1/8 дюйма, длина заклепки 0,4 дюйма, диапазон захвата от 0,188 до 0,250 дюйма, диаметр головки. 0,250 дюйма, высота головки 0,04 дюйма, размер сверла № 30, размер отверстия от 0,129 до 0,133 дюйма, прочность на одиночный сдвиг (фунты) 260, прочность на растяжение (фунты) 340, для использования с произв. Модель № MR33C, MR55C5, MR77C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,188 до 0,250 дюйма, диаметр головки. 1/4 дюйма, размер отверстия 1/8 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 1/8 дюйма, головка заклепки куполообразная, длина заклепки 0,359 дюйма, количество в упаковке 100
Посмотреть полную информацию о продукте
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,188 до 0,250 дюйма, диаметр головки. 1/4 дюйма, размер отверстия 1/8 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 1/8 дюйма, головка заклепки куполообразная, длина заклепки 0,359в, Количество в упаковке 100
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки алюминий, материал оправки сталь, диаметр заклепки.
1/8 дюйма, длина заклепки 0,5 дюйма, диапазон захвата от 0,376 до 0,500 дюйма, цельный сердечник, диаметр головки. 0,220 дюйма, высота головки 0,03 дюйма, размер сверла 1/8 дюйма, размер отверстия 1/8 дюйма, прочность на одиночный сдвиг (фунты) 155, прочность на растяжение (фунты) 235, для использования с произв. № MR100CG, MR77C, MR55C5, MR33C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки алюминий, материал оправки сталь, диаметр заклепки. 1/8 дюйма, длина заклепки 0,5 дюйма, диапазон захвата от 0,376 до 0,500 дюйма, цельный сердечник, диаметр головки. 0,220 дюйма, высота головки 0,03 дюйма, размер сверла 1/8 дюйма, размер отверстия 1/8 дюйма, прочность на одиночный сдвиг (фунты) 155, прочность на растяжение (фунты) 235, для использования с произв. № MR100CG, MR77C, MR55C5, MR33C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки сталь, материал оправки сталь, диаметр заклепки. 1/8 дюйма, длина заклепки 0,125 дюйма, диапазон захвата от 0,063 до 0,125 дюйма, диаметр головки. 0,250 дюйма, высота головки 0,04 дюйма, размер сверла 1/8 дюйма, размер отверстия 0,137 дюйма, прочность на одиночный сдвиг (фунты) 260, прочность на растяжение (фунты) 310, для использования с произв. Модель № MR33C, MR55C5, MR77C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, открытый конец, куполообразная головка заклепки, материал корпуса заклепки сталь, материал оправки сталь, диаметр заклепки. 1/8 дюйма, длина заклепки 0,125 дюйма, диапазон захвата от 0,063 до 0,125 дюйма, диаметр головки.
0,250 дюйма, высота головки 0,04 дюйма, размер сверла 1/8 дюйма, размер отверстия 0,137 дюйма, прочность на одиночный сдвиг (фунты) 260, прочность на растяжение (фунты) 310, для использования с произв. Модель № MR33C, MR55C5, MR77C, количество в упаковке 100 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,375 до 0,500 дюйма, диаметр головки. 5/8 дюйма, размер отверстия 3/16 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 3/16 дюйма, головка заклепки с большим фланцем, длина заклепки 0,656 дюйма, количество в упаковке 50 шт.
Посмотреть полную информацию о продукте
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,375 до 0,500 дюйма, диаметр головки.
5/8 дюйма, размер отверстия 3/16 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 3/16 дюйма, головка заклепки с большим фланцем, длина заклепки 0,656 дюйма, количество в упаковке 50 шт.
Посмотреть полную информацию о продукте
Глухие заклепки имеют разные типы головок, такие как купол, потайная головка и большой фланец. Взгляните на особенности Zoro Select Blind Rivet. Тип головки: большой фланец, материал оправки: алюминий, материал заклепки: алюминий.
Посмотреть полную информацию о продукте
$10,35
Глухие заклепки имеют разные типы головок, такие как купол, потайная головка и большой фланец. Взгляните на особенности Zoro Select Blind Rivet. Тип головки: большой фланец, материал оправки: алюминий, материал заклепки: алюминий.
Посмотреть полную информацию о продукте
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,125 до 0,250 дюйма, диаметр головки. 3/8 дюйма, размер отверстия 3/16 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 3/16 дюйма, головка заклепки куполообразная, длина заклепки 0,406 дюйма, количество в упаковке 100
Посмотреть полную информацию о продукте
$11,91
Глухая заклепка, Глухая заклепка с открытым концом, диапазон захвата от 0,125 до 0,250 дюйма, диаметр головки. 3/8 дюйма, размер отверстия 3/16 дюйма, материал оправки алюминий, материал корпуса заклепки алюминий, диаметр заклепки. 3/16 дюйма, головка заклепки куполообразная, длина заклепки 0,406 дюйма, количество в упаковке 100
Посмотреть полную информацию о продукте
Еще из этой коллекции
Еще из этой коллекции
Узнайте больше
404 — СТРАНИЦА НЕ НАЙДЕНА
Почему я вижу эту страницу?
404 означает, что файл не найден.
Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.
Другие возможные причины
Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.
Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.
Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.
Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.
Как найти правильное написание и папку
Отсутствующие или поврежденные файлы
Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере.
Это сообщает серверу, какой ресурс он должен использовать попытка запроса.
http://example.com/example/Example/help.html
В этом примере файл должен находиться в папке public_html/example/Example/
Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.
Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.
Неработающее изображение
Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.
Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».
http://example.com/cgi-sys/images/banner.PNG
В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это не одно и то же место.
Ошибки 404 после перехода по ссылкам WordPress
При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.
Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.
Вариант 1. Исправьте постоянные ссылки
- Войдите в WordPress.
- В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
- Выберите По умолчанию .
- Нажмите Сохранить настройки .
- Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
- Нажмите Сохранить настройки .
Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.
Вариант 2. Измените файл .htaccess
Добавьте следующий фрагмент кода в начало файла .htaccess:
# НАЧАЛО WordPress
RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]
# Конец WordPress
Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.
Как изменить файл .htaccess
Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.
Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.
Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)
Существует множество способов редактирования файла .htaccess
- Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
- Использовать режим редактирования программы FTP
- Используйте SSH и текстовый редактор
- Используйте файловый менеджер в cPanel
Самый простой способ отредактировать файл .
htaccess для большинства людей — через диспетчер файлов в cPanel.
Как редактировать файлы .htaccess в файловом менеджере cPanel
Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.
Откройте файловый менеджер
- Войдите в cPanel.
- В разделе «Файлы» щелкните значок File Manager .
- Установите флажок Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
- Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
- Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
- Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
- Щелкните правой кнопкой мыши файл . htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
- Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
- При необходимости отредактируйте файл.
- Когда закончите, нажмите Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
- Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
- После завершения вы можете нажать Закрыть , чтобы закрыть окно диспетчера файлов.
htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.POP Алюминиевые заклепки диаметром 3/16 дюйма Стальной гвоздь [POP-316] : 3/16…
|
Выберите предпочтительный диапазон захвата, малый или большой фланец и количество заклепок.| *Пожалуйста, введите количество для каждого товара, который вы хотите заказать, и нажмите кнопку «Добавить в корзину» ниже. |
| Изображение | Модель | Название продукта | Цена |
|---|---|---|---|
| ПОП-АБА64-1000 | POP ABA64-1000 Заклепка 3/16″ x 1/4″ Алюминиевый малый фланец 1000 шт. Щелкните для получения более подробной информации | 31,50 долл. США КОЛ-ВО: | |
| ПОП-АБА64-250 | POP ABA64-250 Заклепка 3/16″ x 1/4″ Алюминиевый малый фланец 250 шт. Щелкните для получения более подробной информации | 9,00 долл. США КОЛ-ВО: | |
| ПОП-АБА64-КТН | POP ABA64-CTN Заклепка 3/16″ x 1/4″ Алюминиевый малый фланец 5000 шт. Щелкните для получения более подробной информации | 120,00 долларов США КОЛ-ВО: | |
| ПОП-ABA64L-1000 | POP ABA64L-1000 Заклепка 3/16″ x 1/4″ Алюминиевый большой фланец 1000 шт. Щелкните для получения более подробной информации | 52,50 долл. США КОЛ-ВО: | |
| ПОП-ABA64L-250 | POP ABA64L-250 Заклепка 3/16 x 1/4 дюйма, алюминий, большой фланец, 250 шт., 9 шт.3254 Щелкните для получения более подробной информации | 14,75 долл. США КОЛ-ВО: | |
| ПОП-АБА64Л-КТН | POP ABA64L-CTN Заклепка 3/16″ x 1/4″ Алюминиевый большой фланец 3000 шт. Щелкните для получения более подробной информации | 119,00 долларов США КОЛ-ВО: | |
| ПОП-АБА66-1000 | POP ABA66-1000 Заклепка 3/16″ x 3/8″ Алюминиевый малый фланец 1000 шт. Щелкните для получения более подробной информации | 33,50 долл. США КОЛ-ВО: | |
| ПОП-АБА66-250 | POP ABA66-250 Заклепка 3/16″ x 3/8″ Алюминиевый малый фланец 250 шт. Щелкните для получения более подробной информации | 9,50 долл. США КОЛ-ВО: | |
| ПОП-АБА66-КТН | POP ABA66-CTN Заклепка 3/16″ x 3/8″ Алюминиевый малый фланец 4500 шт. Щелкните для получения более подробной информации | 120,00 долларов США КОЛ-ВО: | |
| ПОП-ABA66L-1000 | POP ABA66L-1000 Заклепка 3/16″ x 3/8″ Алюминиевый большой фланец 1000 штук Щелкните для получения более подробной информации | 52,50 долл. США КОЛ-ВО: | |
| ПОП-ABA66L-250 | POP ABA66L-250 Заклепка 3/16″ x 3/8″ Алюминиевый большой фланец 250 шт. Щелкните для получения более подробной информации | 14,75 долл. США КОЛ-ВО: | |
| POP-ABA66L-CTN | POP ABA66L-CTN Заклепка 3/16″ x 3/8″ Алюминиевый большой фланец 2500 шт. Щелкните для получения более подробной информации | 105,00 долларов США КОЛ-ВО: | |
| ПОП-АБА68-1000 | POP ABA68-1000 Заклепка 3/16″ x 1/2″ Алюминиевый малый фланец 1000 шт. Щелкните для получения более подробной информации | 50,00 долларов США КОЛ-ВО: | |
| ПОП-АБА68-250 | POP ABA68-250 Заклепка 3/16″ x 1/2″ алюминиевый малый фланец 250 штук Щелкните для получения более подробной информации | 12,75 долл. США КОЛ-ВО: | |
| ПОП-АБА68-КТН | POP ABA68-CTN Заклепка 3/16″ x 1/2″ Алюминиевый малый фланец 4000 шт. Щелкните для получения более подробной информации | 190,00 долларов США КОЛ-ВО: | |
| ПОП-АБА68Л—250 | POP ABA68L — 250 заклепок 3/16 «x 1/2» алюминиевый большой фланец 250 штук Нажмите для получения более подробной информации | 16,75 долл. США КОЛ-ВО: | |
| ПОП-ABA68L-1000 | POP ABA68L-1000 Заклепка 3/16″ x 1/2″ Алюминиевый большой фланец 1000 шт. Щелкните для получения более подробной информации | 57,75 долл. США КОЛ-ВО: | |
| ПОП-АБА68Л-КТН | POP ABA68L-CTN Заклепка 3/16″ x 1/2″ Алюминиевый большой фланец Количество 2000 Щелкните для получения более подробной информации | 95,00 долларов США КОЛ-ВО: | |
| POP-ABS66L-P Синий | POP ABS66L-P Синяя заклепка 3/16″ x 3/8″ Pepsi Blue 250 шт.  |
