Анкер болт с гайкой двухраспорный: Анкерный болт с гайкой двухраспорный

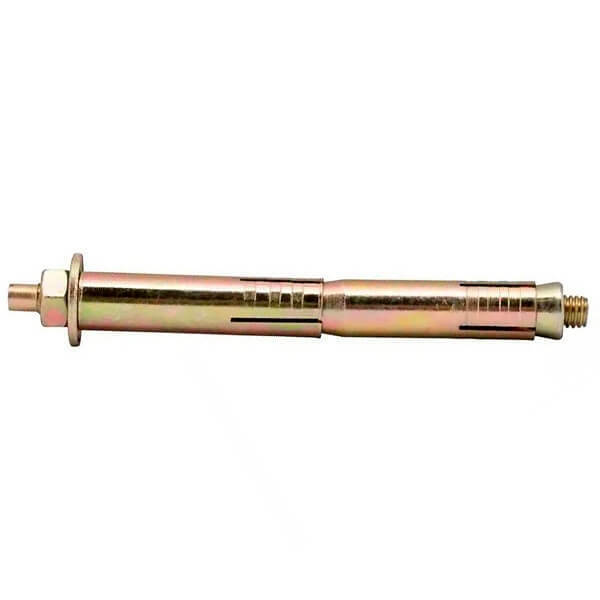

Анкерный болт 2-х распорный с гайкой HND по бетону

Анкерный болт двухраспорный HND как правило используют для сквозного монтажа тяжеловесных подвесных самонесущих конструкций, нагруженных статически элементов стальных конструкций, консолей, кронштейнов, балюстрад, лестниц, антенн, рам и прочих. Чаще всего анкерный болт применяют с такими базовыми материалами как бетон, полнотелый кирпич или природный строительный камень. Благодаря своей универсальности и высокой несущей способности 2-х распорный анкерный болт пользуется большой популярностью как в ремонтных, так и в строительных работах. Крепеж используют в качестве фундаментных болтов для строительных конструкций. Применяется на разных этапах строительства для внутренних и наружных работ. Особенности конструкции крепежа позволяют монтировать его на небольшом расстоянии от края несущего основания и от других анкеров. Чаще всего эти анкера используют для крепления тяжеловесных конструкций при ответственных креплениях и повышенных нагрузках на вырывание в несущее основание из бетона или рыхлого материала недостаточно надежного для одного распора.

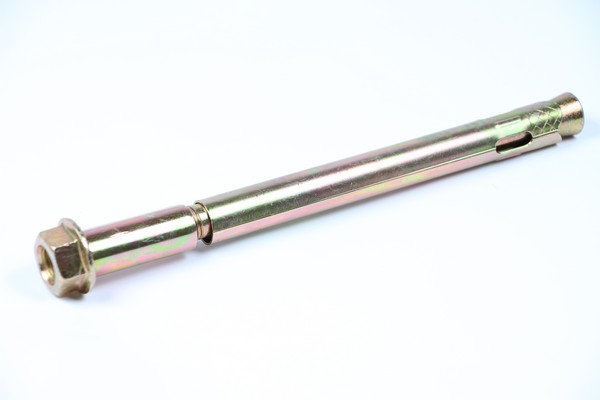

Двухраспорный анкерный болт HND является аналогом анкерного болта с шестигранной гайкой. Главное их отличие заключается в том, что в двухраспорном анкере один болт управляет распором не одного, а сразу двух крепежных элементов. Изделие конструктивно представляет собой металлический спаренный корпус, состоящий из двух последовательных внешних полых гильз, каждая из которых имеет продольные прорези в распорной части. Внутрь гильз вставлена шпилька с метрической резьбой, на один конец которой накручивается распорный элемент в виде конусной гайки c насечками, не дающими ей проворачиваться внутри гильзы при монтаже, а на другой – фиксирующая шестигранная гайка с шайбой, закрепляющая анкер и деталь на нем в несущем основании.

Детали анкера выполнены из углеродистой стали холодного формования и желтопассивированны для защиты крепления от коррозии. Благодаря своим техническим характеристикам и особенностям конструкции двухраспорный анкерный болт с гайкой HND надежно фиксирует предметы, отличающиеся значительными габаритами и массой, обеспечивая при этом прочность и долговечность конструкции.

Принцип работы анкерного болта с гайкой достаточно прост. Он заключается в том, что при затягивании шестигранной гайки c шайбой на резьбовой части шпильки, помещенной во внутрь гильз, конусная разжимная гайка накручивается на стержень анкера и втягивается во внутрь распорной втулки. Это приводит к разжиманию стенок анкера, помещенного в заранее просверленное отверстие в несущем основании, и позволяет надежно удерживать монтируемый материал. Распорная конусная гайка при этом остается на шпильке внутри анкера, что делает возможным демонтировать его в будущем или производить юстировку.

Для монтажа 2-х распорного анкерного болта HND, оснащенного гайкой необходимо заранее просверлить в несущем основании отверстие, соответствующее диаметру анкера и его длине с незначительным запасом. Диаметр отверстия необходимо делать таким, чтобы распорная муфта входила в него с небольшим натягом. Затем с целью надежного соединения анкерного болта распорного типа с несущим основанием, отверстие, в которое он монтируется необходимо тщательно очистить от забившихся туда кусочков раскрошившегося при сверлении материала и строительной пыли. Далее в проделанное и подготовленное отверстие необходимо забить анкер и затягивать на нем шестигранную гайку с шайбой до тех пор, пока распорные муфты не разожмутся на столько, чтобы обеспечить надежную фиксацию крепежного элемента. При этом очень важно учитывать усилие затяжки, рекомендованное производителями крепежа. После того как анкер был надежно установлен в отверстие, с него необходимо открутить шестигранную гайку, чтобы потом закрепить ей на освободившемся резьбовом конце стержня необходимую деталь или конструкцию.

Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить 2-х распорный анкерный болт с гайкой HND по бетону оптом или в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

Анкерный болт с гайкой двухраспорный Alpha Mile М6 (10х150)

1.
   Главная

2.
   Каталог товаров

3.
   Кабель и компоненты

4.
   Оптические компоненты

5.
   Крепление кабеля

6.
   Анкеры распорные

7. Анкерный болт с гайкой двухраспорный Alpha Mile М6 (10х150)

Анкерный болт с гайкой двухраспорный Alpha Mile М6 (10х150)
ID#9045

В наличии

Артикул: 805-01-06

19 Р

Категории:
Анкеры распорные
Кабель и компоненты

Поделиться:

• Обзор
• Характеристики

Анкерный болт с гайкой используется для крепления объемных и тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений к бетонному, кирпичному основанию. Данный вид крепежа существует в различных разновидностях, каждая их которых служит для разных целей имеет различный размер и форму.
Состоит из двух втулок, шпильки, конуса и гайки.

Монтаж:
Просверлить отверстие диаметром 10 мм, очистить его.
Вставить анкер, через монтируемую деталь, в отверстие, забить до упора легкими ударами молотка.
Затянуть гайку на 3-5 оборотов.

размеров. Анкеры-втулки 10х100 и 12х100, М8х65 и 8х100, другие.

Как их исправить? ГОСТ. Как работает двойной дюбель и обычный анкерный болт?

1. Описание
2. Обзор видов
   • Обычный
   • Двойная прокладка
3. Размеры и вес
4. Советы по выбору
5. Как монтировать в стену?

Строительство – очень важная сфера нашей жизни, с которой сталкивается каждый. В связи с потребностью в качественных зданиях и других архитектурных проектах эта область приобретает все новые и новые приспособления. Одним из них является анкерный болт, представляющий собой модификацию обычного болта. В этой статье речь пойдет об их подвидах – анкерных болтах с гайкой, особенностях, советах по выбору и креплению конструкций.

Описание

Анкерные болты — довольно новое устройство, используемое современными строителями. Его основная и конечная цель — закрепление тяжелых и крупногабаритных предметов. Сам болт должен быть прочным, а способ его крепления — надежным.

Этот продукт имеет довольно простой внешний вид и простой принцип работы. Основание болта представляет собой металлический стержень с нанесенной на него правильной резьбой. Такую деталь имеют все виды и подвиды болтов. Характерной особенностью анкерных болтов является наличие конической формы в нижней части стержня. А еще на нить надевается своеобразная «рубашка», которая выполняет очень интересную и важную функцию. Поверх резьбы надевается гайка.

Итак, давайте разберемся, как работает анкерный болт с гайкой. «Рубашка», то есть цилиндрическая втулка, имеет прорези по основному резьбовому стержню. После того, как болт вставлен в специально вырезанное отверстие, на него надевается гайка. По мере затягивания гайки, то есть ее затягивания, стержень начинает ползти вверх, а его коническая часть, которая находится снизу, начинает расширять втулку. Таким образом, через некоторое время конусообразная часть почти полностью войдет внутрь втулки и расширит ее на величину, равную диаметру основания конуса. Таким образом, удлиненная втулка будет удерживать детали вместе.

Назначение шайбы под гайку тоже простое. Он нужен для того, чтобы при затягивании гайка не начала заходить внутрь металлической втулки.

Обзор видов

Вообще сам анкерный болт с гайкой является одной из разновидностей строительных анкерных болтов. Но и эта деталь имеет подразделение на группы. Для того чтобы понять, где применяется каждый из видов, необходимо рассмотреть их характеристики.

Итак, на данный момент существует два вида анкерных болтов: обычные и двухраспорные.

Обычные

Анкерные болты с гайкой, имеющие только одну втулку, считаются обычными. По-другому их называют анкерными втулками. В целом этот вариант самый распространенный, именно поэтому он и стал считаться распространенным. В ряде случаев такие устройства применяются и в частном строительстве. Следует отметить, что принцип работы обычных анкерных болтов очень похож на другой тип – клиновой.

Такой болт имеет две взаимосвязанные особенности. Первым из них является наличие только одной удерживающей втулки, что приводит к использованию болта только при нагрузках, не близких к предельным. Вторая особенность заключается в том, что за счет одной втулки болт затягивается легче, чем его подвид-конкурент.

Важно уточнить, что болты производятся из разных материалов, поэтому при выборе данного типа анкерных болтов следует учитывать, из чего они изготовлены.

Таким образом, этот тип больше подходит, когда необходимо содержать высокие нагрузки, но не экстремальные.

Двойной распорный болт

Очень похож на обычный анкерный болт с гайкой другой подвид таких болтов — двухраспорный. В целом принцип их работы одинаков. Однако есть одно важное отличие, из которого вытекают все остальные его особенности. Отличие в том, что фиксирующих втулок две, а не одна.

Это приводит к более жесткому и надежному соединению двух частей. Применение таких болтов рекомендуется именно тогда, когда нужно соединить две большие и тяжелые детали. Это несомненный плюс данного вида. Однако есть и недостатки, и один из них – более тугая затяжка болта. И, действительно, затянуть во втулки два конуса вместо одного намного сложнее.

При частном или другом малообъемном строительстве применение двойных дюбелей малоэффективно.

Размеры и масса

При выборе анкерных болтов, как и многих других изделий, следует руководствоваться различными показателями, прописанными в ГОСТ. Именно там описываются параметры товара: размер, вес, уровень максимально допустимой нагрузки и так далее.

Если внимательно рассмотреть положения ГОСТа, то можно увидеть, что самый маленький анкерный болт – это болт размерами 5х18 мм. Однако, несмотря на это, он выдерживает достаточно большие нагрузки, если изготовлен из качественного материала.

Размеры анкеров также очень важны. При выборе следует руководствоваться зафиксированной в ГОСТе толщиной и длиной.

Сравнив выполняемую задачу с размерами анкеров, можно выбрать оптимальный вариант.

Вот некоторые размеры, используемые при производстве анкерных болтов с гайками:

10х100, 12х100, 8х100, 10х97, 12х150, 20х300, 10х150, 10х77, 8х80, 12х60мм

А также размеры с указанием диаметра резьбы: М8х65, М8, М10, М8х35.

В таблицах ГОСТ используется несколько понятий.

• MPF Минимальная сила отрыва, измеряемая в килоньютонах. Может быть в значениях 8, 10, 13, 18, 22, 27, 46.

• ТотАМ — толщина скрепляемого материала. Этот показатель сильно варьируется в разных диапазонах – от самых тонких 5-6 мм до толщины 300 мм.

• L — длина болта, а именно: стержня и гаек на нем. Длина также имеет разные значения. Малые анкеры доступны длиной от 18 до 100 мм. Болты среднего размера имеют длину от 100 до 200 мм, а длина самых крупных анкеров достигает 360 мм.

• Н — глубина.

• TLotH — длина отверстия, в которое должен быть вставлен анкер.

Судя по этой таблице, можно сказать, что минимальная длина анкеров на данный момент составляет 18 мм. Этот показатель достигает своего максимума на отметке 400 мм. Диаметр втулки не может быть менее 6,5 мм. При этом прослеживается интересная зависимость – чем больше длина анкерного болта, тем больше его диаметр.

И это логично, ведь иначе с увеличением длины прочность анкера уменьшалась бы.

Советы по выбору

В современном мире, когда магазины переполнены различными товарами, очень важно знать, что именно вам нужно, чтобы не купить ненужную и бесполезную вещь. Следующие советы помогут вам разобраться в ассортименте анкерных болтов и сделать покупку более разумной.

Итак, первое, на что нужно обратить внимание, это длина анкера. Есть много разных моделей по длине. Длину следует выбирать в зависимости от толщины материала, который необходимо прикрепить, и основного материала, к которому будет крепиться какая-либо деталь. Чем больше эти показатели, тем более длинный якорь следует приобретать. Однако с этим индикатором нужно быть осторожным. Выбор слишком короткого приведет к недостаточной силе затяжки.

Если выбрать слишком длинный анкер, то он может пробить основание — стену, потолок и так далее.

Стоит обратить внимание еще на один не менее важный аспект – соответствие ГОСТу, принятому в РФ. Это очень важно, несмотря на заявления некоторых не очень хороших поставщиков о том, что их товар хоть и не соответствует ГОСТу, но все же качественный и надежный. На самом деле никто не может точно знать, как обстоят дела на самом деле, но соблюдение общепринятых стандартов помогает быть уверенным в своей покупке.

Материал анкеров не имеет решающего значения, однако для важных креплений лучше использовать модели более высокого качества. Итак, в тех местах, где есть риск коррозии, стоит приобрести специальные анкеры из нержавеющей стали.

И, конечно же, максимальная нагрузка, которую может выдержать болт. Это один из решающих факторов. Но здесь все не так просто. Многие специалисты советуют ставить те анкеры, на которые приходится максимальная нагрузка «с запасом». То есть если в паспорте товара есть именно то значение, которое вам нужно, то такой болт не подойдет. Лучше брать изделие, способное выдержать нагрузки в 4 раза больше.

Это обеспечит безопасность и надежность крепления.

Как крепить к стене?

После покупки анкерного болта с гайкой можно приступать к его использованию. Для того, чтобы понять, как происходит этот процесс, можно рассмотреть конкретный случай — крепление анкера к стене.

Чтобы правильно установить ригель в стену, необходимо следовать простым инструкциям. В первую очередь необходимо выбрать и обозначить место, где будет располагаться крепление. После этого следует воспользоваться специальными инструментами в виде дрели или дрели и просверлить отверстие. Диаметр и длину отверстия необходимо рассчитывать в зависимости от параметров анкера и присоединяемой детали.

Диаметр можно отрегулировать, выбрав правильное сверло и глубину вручную во время сверления.

Следующим этапом установки является очистка отверстия. Для этого можно использовать специальный пневматический пистолет или обычный бытовой пылесос.

После этого остается только вставить и затянуть сам анкерный болт, не забывая и о самой прикрепляемой детали.

Анкерные болты с гайкой очень распространены в строительной сфере и применяются не только при возведении частных домов, но и многоэтажек. У них есть свои разновидности, каждая из которых обладает особыми свойствами.

Воспользовавшись советами по выбору и установке, вы сможете успешно использовать это устройство самостоятельно.

Аксессуары | HardyFrame

Обеспечьте наилучшую установку, выравнивание и размещение с помощью этих аксессуаров для системы жесткой сдвиговой стены MiTek.

Стена жесткости       Панель         Распорная рама        IRC        Аксессуары        Фотографии       Ресурсы

• Обеспечивает правильное расстояние между болтами и выравнивание
• Материал калибра 16 выдерживает вес закладных болтов
• Разнообразие применений
• Доступно для 6-дюймовой рамы

Прижимные анкеры в сборе:

• • 1-1/8 STD = 1-1/8 x 32 дюйма ASTM F1554, класс 36, вся резьба с (3) стандартными шестигранными гайками
• • 1-1/8 HS = 1-1/8 x 38 дюймов ASTM A193, класс B7, сплошная резьба с (1) пластинчатой ​​шайбой 1/2x3x3 ASTM A36 и (3) стандартными шестигранными гайками
• • 7/8 STD = 7/8 x 30” ASTM F1554, класс 36, сплошная резьба с (1) пластинчатой ​​шайбой 1/2x3x3 ASTM A36 и (3) стандартными шестигранными гайками
• • 7/8 HS = 7/8 x 31 дюйм ASTM A193, класс B7, сплошная резьба с (1) пластинчатой ​​шайбой 1/2x3x3 ASTM A36 и (3) стандартными шестигранными гайками

Другие длины стержней см. в разделе Комплекты анкерных болтов

• Все Длина резьбы = длина закладной (le) + 12″ (опалубка) + 6″ (комплект в сборе + высота над бетоном) Для установки фальшпола отрегулируйте всю резьбу длина или удлинение с помощью высокопрочной накидной гайки
• Закаленные круглые шайбы для соединения основания панели могут быть заменены двумя SAE или двумя кругло-плоскими шайбами ​​

Для сборок

• STD требуется болтовая скоба MiTek Hardy (минимум) с двойной гайкой на конце закладной или пластинчатая шайба 1/2x3x3 ASTM A36

Для узлов

• HS требуется пластинчатая шайба 1/2x3x3 ASTM A36 (минимум), а болтовая скоба MiTek Hardy Bolt приобретается дополнительно
• HS все резьбовые стержни MiTek проштампованы на обоих концах

• Шайбы MiTek «STK» необходимы в верхней части панелей при соединении с прижимным стержнем сверху.
• HFTC Включает в себя все стержни, гайки и шайбы для натяжных соединений пола с полом
• Для панелей – укажите ширину панели и марку стержня
• Для распорных рам – укажите марку стержня

Примечание: Допустимые значения для фальшполов и столов верхнего этажа предполагают установку несущей пластины MiTek Hardy (HFXBP). Установка без HFXBP может привести к снижению допустимых нагрузок

• Шайбы MiTek Stacking («HFSW») необходимы в верхней части панелей при соединении с прижимным стержнем сверху
• Панели MiTek «STK», включая стопорные шайбы, предварительно приваренные внутри верхнего канала
• Если стопорные шайбы не были предварительно приварены, они доступны по отдельности или в комплектах натяжных соединителей (HFTC)
• HFSW12 размером 2-3/4″ x 3″ для установки в панели HFX-12x
• HFSW15-24 размером 2-3/4″ x 5″ для установки в панели HFX-15x через панели HFX-24x

• 3/4″ толщиной x 3 1/2″ шириной Сталь ASTM A36
• Длина выходит за края панели на 3″. Проверьте состояние внешнего угла!
• Уменьшает деформацию древесины от опрокидывающих усилий
• Уменьшает эффект усадки за счет отсутствия нижней пластины

Примечание: Допустимые значения для фальшполов и столов верхнего этажа предполагают установку несущей пластины MiTek Hardy (HFXBP). Установка без HFXBP может привести к снижению допустимых нагрузок.

• Наборы болтов для установки «спина к спине» в 8-дюймовом каркасе стены
• Большие вырезы позволяют укладывать бетон и раствор
• Материалы калибра 14 выдерживают вес закладных болтов

Комплекты анкерных болтов MiTek (HFAB) продаются поштучно длиной 36″, 48″, 60″ и 72″ дюймов для обеспечения длины стержня различной глубины заделки. HFAB доступны в стандартной марке (STD) и высокопрочной марке (HS) для соответствия спецификациям плана и диаметром 1-1/8 дюйма для анкерных панелей, диаметром 7/8 дюйма для анкеровки распорных рам.

При заказе комплектов анкерных болтов не забудьте заказать шаблоны и скобы для болтов.

Панели

• HFAB1-1/8 (указать длину и класс STD или HS)
• Шаблон HFXT
• HFXBB Болтовая скоба

Рамы раскосов

• HFAB7/8 (укажите длину и класс STD или HS)
• Шаблон HFXT

• Соединяет соседнюю деревянную опору и стойку (или стойку) с рамой MiTek Panel/Brace Frame
• Регулируемая установка. Выступает на 6 1/2″ за пределы панели
• Вкладка «Отрыв» позволяет выполнять установку после установки панели/рамы
• Предварительно пробитые отверстия для забивания гвоздей
• Можно привинтить к панели/раме распорки для дополнительной устойчивости

Типы

• HFBX
• ХФБС46-Л
• ХФБС46-Р
• ХФБС66-Л
• ХФБС66-Р

Седло MiTek Hardy Saddle (HFS) представляет собой стальной канал калибра 14, предназначенный для использования в качестве соединения в местах, где водопровод или другие вертикальные проходы нарушают структурную целостность верхних плит стен.

Седло может быть установлено поверх или с нижней стороны верхних пластин и способно выдерживать нагрузки как на растяжение, так и на сжатие в просвете до 4-1/2″ дюймов.

Для стен толщиной более 3-1/2″ или для установки после прокладки водопроводных линий изделие можно разделить на две L-образные формы, взявшись за ножки канала и согнув верхнюю поверхность вдоль зубцов.
