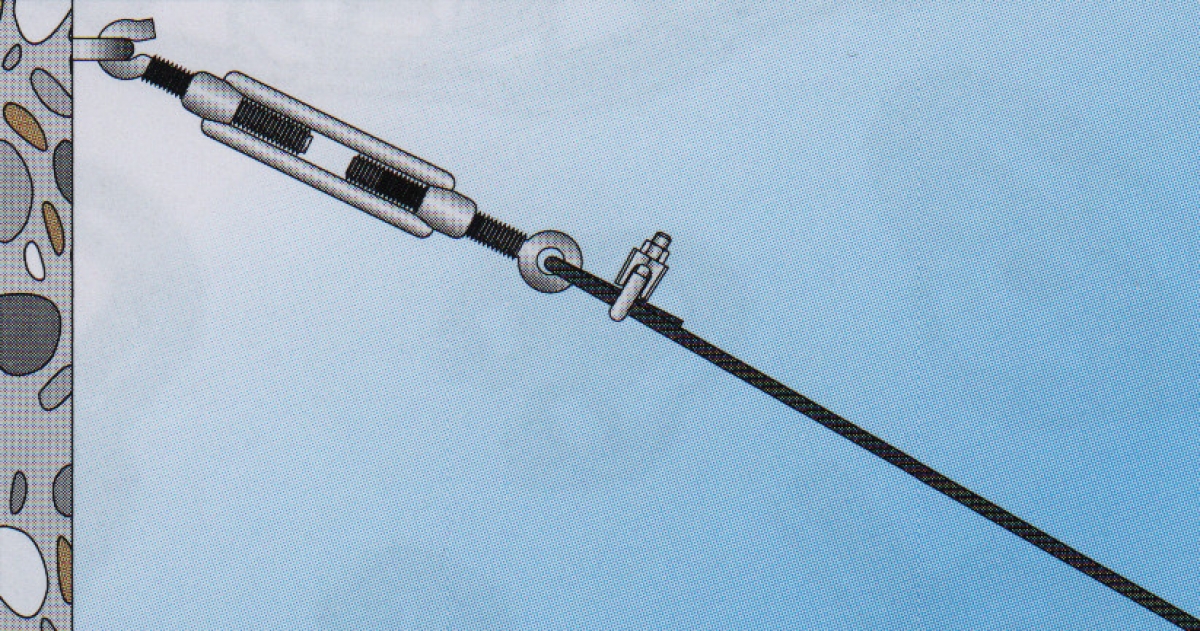

Анкер для троса: Анкер для троса М8 10х50. Анкерный болт с кольцом М8*50.

Pros

• Простая и легкая настройка.

Минусы

• Этот метод редко обеспечивает выравнивание, за исключением идеальных ситуаций.

Способ №3: Cordelette

Необходимое оборудование

• 5 карабинов с замком
• 5,5 м Нейлоновый шнур для принадлежностей 7 мм*

* Это общее руководство. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.
* Для этой установки вы также можете использовать статическую веревку диаметром 8–10 мм. Для такой большой длины я обычно избегаю использования трубчатых лямок.

Пошаговое руководство по установке анкеров верхней веревки с корделеттом

Это анкер статического выравнивания .

Эта установка предназначена для 3 опорных точек . Обычно вы настраиваете корделет с 3 опорными точками. Это обеспечивает избыточность в случае отказа одной из точек привязки.

1. Пристегните по 1 карабину к каждой из 3 точек крепления.
2. Свяжите шнур аксессуара в петлю с помощью двойного рыбацкого узла.
3. Закрепите петлю на всех трех карабинах с точками крепления. Зафиксируйте карабины.
4. Потяните вниз 2 отрезка веревки, которые находятся между 3 точками крепления. Тяните, пока они не коснутся нижней нити петли.
5. Убедитесь, что двойной рыболовный узел не давит ни на один из карабинов. При необходимости отрегулируйте.
6. Возьмите все нити веревки и завяжите их узлом сверху*.
7. Вставьте карабин с замком в петлю, образованную узлом сверху. Потяните за карабин, чтобы затянуть узел. Для резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.
8. Закрепите альпинистскую веревку через фиксирующий карабин(ы). Зафиксируйте карабин(ы).

* Вы также можете завязать узел «Восьмерка на пучке». A Рисунок 8 On A Bight Knot будет легче развязать после большой нагрузки. Тем не менее, он использует больше веревки.

Вы можете увидеть настройки здесь:

Pros

• Легче добиться статического выравнивания, чем с помощью направляющих или оттяжек. Нет необходимости регулировать индивидуальную длину полозьев или оттяжек.

Минусы

• Этот метод не обеспечивает выравнивания, за исключением идеальных ситуаций.

Вариант Cordelette на 2-х точках крепления

Наличие 3-х точек крепления обеспечивает резервирование в системе крепления. Однако, если у вас есть 2 бомбоупорных анкера, вы можете сделать аналогичную настройку с этими двумя анкерными точками.

Вы можете увидеть настройку здесь (от 1:10 до 2:24)

Метод № 4: Webolette

Необходимое оборудование

90 104

* Это общее руководство. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.
* Для этой установки вы также можете использовать статическую веревку диаметром 8–10 мм. Для такой большой длины я обычно избегаю использования трубчатых лямок.

Пошаговое руководство по установке верхних анкеров с помощью Webolette

Это анкер статического выравнивания .

Эта установка предназначена для 3 опорных точек . Обычно вы настраиваете веболет с 3 точками привязки. Это обеспечивает избыточность в случае отказа одной из точек привязки.

1. Пристегните по 1 карабину к каждой из 3 точек крепления.
2. Завяжите узел в виде фигуры 8 на узле A на обоих концах шнура аксессуара. Убедитесь, что у обоих узлов есть длинный хвост.
3. Закрепите 1 петлю на карабине в точке крепления слева. Закрепите другую петлю в карабине точки крепления справа. Зафиксируйте оба карабина.
4. Вставьте среднюю часть веревки в карабин средней точки крепления. Зафиксируйте карабин.
5. Вы должны увидеть W-образную веревку, свисающую с точек крепления. Потяните за нижние 2 конца веревки, чтобы уравнять длину всех нитей.
6. Возьмите все нити веревки и завяжите их узлом сверху*.
7. Закрепите карабин с замком в узле, образованном узлом сверху. Потяните за карабин, чтобы затянуть узел. Для резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.
8. Закрепите альпинистскую веревку через фиксирующий карабин(ы). Зафиксируйте карабин(ы).

* Вы также можете завязать узел «Восьмерка на пучке». A Рисунок 8 On A Bight Knot будет легче развязать после большой нагрузки. Тем не менее, он использует больше веревки.

Посмотреть настройки можно здесь:

Pros

• В нем используется меньше веревки, чем в Cordelette. Это полезно, когда точки крепления находятся далеко друг от друга, а шнур слишком короткий.
• Легче добиться статического выравнивания, чем с помощью полозьев или оттяжек. Нет необходимости регулировать индивидуальную длину полозьев или оттяжек.

Минусы

• Этот метод не обеспечивает выравнивания, за исключением идеальных ситуаций.

Метод № 5: Скользящий X

Необходимое оборудование

• 4 карабина с замком
• 2 метра (6,5 футов) 7-миллиметровый нейлоновый шнур для принадлежностей*

* Это является общим руководством. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.
* Для этой установки вы также можете использовать статическую веревку диаметром 8–10 мм. Если якорь не соприкасается с какими-либо каменными поверхностями, вы также можете использовать 1 трубчатую лямку.

Пошаговое руководство по установке верхних канатных анкеров со скольжением X

Это якорь выравнивания эльфов s .

Эта установка предназначена только для 2 опорных точек .

Я включил в этот метод 2 узла сверху, чтобы они действовали как ограничительные узлы. Они предотвращают сильное удлинение якоря, если одна из точек крепления выходит из строя. Использование Sliding X без ограничительных узлов больше не является обычной практикой.

1. Пристегните по 1 карабину к каждой из 3 точек крепления.
2. Завяжите шнур аксессуара в петлю с помощью двойного рыбацкого узла.
3. Закрепите одну сторону петли в одной из точек крепления. Зафиксируйте карабин.
4. Примерно на одной трети длины от запертого карабина завяжите на веревке прямой узел.
5. Примерно на одной трети длины от прямого узла завяжите еще один прямой узел.
6. Закрепите другой конец веревки во второй точке крепления. Зафиксируйте карабин.
7. Два верхних узла должны быть примерно на одной высоте. Между двумя узлами, расположенными сверху, должно быть около 25 см (10 дюймов) веревки. Overhand Knots позволяет легко регулировать положение узлов.
8. Убедитесь, что двойной рыболовный узел не давит ни на один из карабинов.
9. Скрутите одну из прядей веревки между двумя узлами сверху.
10. Пристегните карабин с замком к обеим нитям веревки. Для резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.
11. Закрепите альпинистскую веревку через фиксирующий карабин(ы). Зафиксируйте карабин(ы).

Посмотреть настройки можно здесь:

Pros

• Якорь самовыравнивается, когда альпинист перемещается в разных направлениях во время подъема.

Минусы

• 2 поперечных узла действуют как ограничители, предотвращающие сильное удлинение анкера в случае выхода из строя одной точки анкерного крепления. Тем не менее, между двумя узлами сверху все еще есть некоторое расширение. Оставшийся анкер по-прежнему будет получать некоторую ударную нагрузку.

Метод № 6: Quad

Необходимое оборудование

• 4 карабина с замком
• 6 метров (10 футов) 7-миллиметрового нейлонового вспомогательного шнура*

* Это общее руководство. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.
* Для этой установки вы также можете использовать статическую веревку диаметром 8–10 мм. Для такой большой длины я обычно избегаю использования трубчатых лямок.

Пошаговое руководство по установке верхних анкеров с помощью Quad

Это якорь самовыравнивания .

Эта установка предназначена только для 2 опорных точек .

1. Пристегните по 1 карабину к каждой из 2 точек крепления.
2. Свяжите шнур аксессуара в петлю двойным рыбацким узлом.
3. Сложите петлю вдвое, чтобы получилось 4 нити веревки.
4. Вставьте одну сторону петли в карабин точки крепления. Зафиксируйте карабин.
5. Примерно на одной трети длины от запертого карабина завяжите на веревке прямой узел.
6. Затем примерно на одной трети длины от прямого узла завяжите еще один прямой узел.
7. Два верхних узла должны быть примерно на одной высоте. Между двумя узлами, расположенными сверху, должно быть около 25 см (10 дюймов) веревки.
8. Убедитесь, что двойной рыболовный узел не давит ни на один из карабинов.
9. Застегните карабин с замком через 3 нити веревки. НЕ застегивайте карабин через все 4 нити. Если вы это сделаете и одна из точек крепления выйдет из строя, карабин соскользнет с веревки.
10. В качестве резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.

Вы можете увидеть установку здесь:

Pros

• Якорь самовыравнивается, когда альпинист перемещается в разные стороны во время подъема.

Минусы

• Этот метод использует больше веревки, чем Sliding X. Вам понадобится более длинный кусок веревки.
• 2 поперечных узла действуют как ограничители, предотвращающие сильное удлинение анкера, если одна точка анкерного крепления выходит из строя. Тем не менее, между двумя узлами сверху все еще есть некоторое расширение. Оставшийся анкер по-прежнему будет получать некоторую ударную нагрузку.

Метод № 7: Equalette

Необходимое оборудование

• 5 карабинов с замком
• 3 метра 7-миллиметрового нейлонового шнура*

* Это общее руководство. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.
* Для этой установки вы также можете использовать статическую веревку диаметром 8–10 мм. Для такой большой длины я обычно избегаю использования трубчатых лямок.

Пошаговое руководство по установке верхних анкеров с помощью Equalette

Это самовыравнивающийся анкер .

Эта установка предназначена для 3 опорных точек . Вы не можете выполнить эту настройку только с двумя опорными точками.

1. Пристегните по 1 карабину к каждой из 3 точек крепления.
2. Свяжите шнур аксессуара в петлю двойным рыбацким узлом.
3. Сделайте петлю «Гвоздика» на веревке и закрепите ее в карабине в средней точке крепления. Зафиксируйте карабин.
4. Оставив немного слабины в веревке от первого узла «гвоздик», сделайте еще один узел «гвоздик». Закрепите вторую гвоздичную сцепку в карабине на другом анкерном узле. Зафиксируйте карабин.
5. Возьмите нити из обеих точек крепления. Примерно на трети длины от закрытых карабинов завяжите прямой узел.
6. Оставьте примерно 25 см (10 дюймов) от прямого узла, завяжите еще один прямой узел.
7. Прикрепите другой конец веревки к карабину на последнем карабине с точкой крепления. Зафиксируйте карабин.
8. Скрутите одну из прядей веревки между двумя узлами сверху.
9. Пристегните карабин с замком к обеим нитям веревки. Для резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.
10. Закрепите альпинистскую веревку через фиксирующие карабины. Зафиксируйте карабин(ы).

Вы можете увидеть установку здесь:

Pros

• Якорь самовыравнивается, когда альпинист перемещается в разные стороны во время подъема. Это улучшение по сравнению с Cordelette.
• Его также можно установить, используя меньше веревки, чем Cordelette. Это полезно, когда точки крепления находятся далеко друг от друга, а шнур слишком короткий.

Минусы

• 2 поперечных узла действуют как ограничители, предотвращающие сильное удлинение анкера в случае выхода из строя одной точки анкерного крепления. Тем не менее, между двумя узлами сверху все еще есть некоторое расширение. Оставшийся анкер по-прежнему будет получать некоторую ударную нагрузку.

Это Часть 3 из 3 из Введение в скалолазные веревки серия :
Часть 1 : В чем разница между двойной/половинной и двойной веревкой?
Часть 2:   Какая веревка лучше всего подходит для лазания?
Часть 3: Как установить верхние анкеры со статическими веревками?

Это Часть 5 из 5 из Учимся страховать Мини-сериал 9 0043 :
Часть 1 : Как страховать с помощью ATC
Часть 2: Как пройти сертификационный тест страховки
Часть 3 : Как застраховать тяжелый груз Climber
Часть 4 : Как застраховаться сверху
Часть 5: Как установить верхний анкер 9000 4

Это  Часть 1 из 3  из  Введение в веревки для скалолазания Мини-серия :
Часть 1 900 43 : В чем разница между двойной/половинной и двойной веревкой?
Часть 2: Какая веревка лучше всего подходит для лазания?
Часть 3: Как установить верхние анкеры со статическими веревками?

Сохраните эту шпаргалку в Pinterest!

В этой статье представлена ​​общая информация. Никакая статья или видео не заменит квалифицированную инструкцию, практику и опыт. Ваша безопасность — ваша ответственность.

7 способов установки верхнего анкера (стропа, статическая веревка, лямка, оттяжка) • Восхождение на высокие вершины

Установка надежного верхнего анкера крайне важна. Когда альпинист падает, наличие надежного верхнего анкера становится буквально вопросом жизни и смерти. Якорь относится ко всей системе — точкам крепления, защитному снаряжению, полозьям, карабинам и альпинистской веревке.

Существует множество способов установки верхнего анкера, и в этой статье рассматриваются 7 из них. У каждого из них есть свои плюсы и минусы. При принятии решения о том, какой метод использовать, важно понимать ограничения.

Точки крепления могут быть постоянными фиксированными болтами или временными защитными приспособлениями, такими как гайки, шестигранники или кулачки. Комплектация будет такая же.

Что содержится в этой статье

 [скрыть]

1. Обзор веревок, шнуров, лямок, оттяжек
2. SERENA Принцип установки анкеров
3. Как выровнять анкеры
4. Метод №1: полозья/ стропы
5. Метод №2: оттяжки
6. Метод №3: Cordelette
7. Метод №4: Webolette
8. Метод № 5: Раздвижные X
9. Метод № 6: Quad
10. Метод № 7: Equalette

Это Часть 5 из 5 из 900 40 Научись страховать Мини-сериал :
Часть 1 : Как страховать с помощью ATC
Часть 2: Как пройти сертификационный тест страховки
Часть 3 : Как застраховать более тяжелого альпиниста
Часть 4 : Как застраховать сверху
Часть 5: Как установить верхний анкер 90 039

Обзор веревок, шнуров, лямок, Оттяжки

Якорь можно сделать из веревок или лямок.

Веревки обычно предпочтительнее лямок по нескольким причинам:

• Веревки прочнее лямок . Вам следует использовать веревки, если вы устанавливаете якоря в местах, где они могут тереться о скальные поверхности или о неровные края. Веревки имеют защитную оболочку, поэтому риск их повреждения или разрезания ниже, чем у лямок.
• Завязывать узлы на веревках легче, чем на лямках . Обычно сложнее поправить узлы, завязанные на лямках. Нити паутины также могут стать более скрученными и грязными.

Однако лямки легче и менее громоздки , чем веревки.

Типы веревок

Веревки, которые используются для установки анкеров, часто называют статическими веревками, статическими веревками, вспомогательными шнурами или кордлетами.

Это более или менее одно и то же, с небольшими отличиями.

Статическая веревка/ Статическая веревка

В отличие от динамических веревок, которые растягиваются и удлиняются под нагрузкой, статические веревки этого не делают. Статические веревки никогда не используются для лазания, так как они не поглощают удары при падении. Альпинисты должны использовать только динамические веревки для лазания.

Тем не менее, их можно использовать для установки анкера для верхней страховки. Обычно для создания якоря вы будете использовать статическую веревку диаметром от 8 до 10 мм или статическую веревку.

Шнур для принадлежностей

Статические веревки диаметром менее 8 мм называются дополнительными шнурами.

Обычно для создания анкера используется вспомогательный шнур диаметром от 7 мм до 8 мм . Шнуры такого диаметра имеют хорошее соотношение прочности и веса для установки анкеров.

Cordelette

Cordelette — это просто причудливое название любой нити веревки или шнура, завязанной в петлю.

Лента

Лента изготовлена ​​из ткани, сплетенной в плоскую полосу или трубку.

Существует 2 типа лямок — трубчатая лямка и плоская лямка. Вы используете только трубчатую лямку для лазания. Плоские лямки — это то, что вы обычно видите на лямках рюкзака.

Обычно для изготовления анкера используется трубчатая лямка шириной 2,5 см (1 дюйм) .

Бегун/ стропа

Трубчатые лямки можно сшить или завязать, чтобы получился бегун или строп.

Вы можете найти полозья различной длины:

• Короткие направляющие: 30 см/12 дюймов
• Одинарные направляющие: 60 см/24 дюйма
• Двойные направляющие: 120 см/48 дюймов
• Длинные направляющие: 180–240 см/72–96 дюймов 9 0016

Оттяжка

Оттяжка состоит из 2 карабинов, закрепленных на обоих концах вшитой ленты.

Вы можете найти беговые дорожки различной длины:

• 10 — 12 см/ 4 — 5 дюймов
• 17 — 18 см/ 6,5 — 7 дюймов
• 60 см / 24 дюйма 900 16

Материалы канатов, шнуров и лямок: нейлон или высокопрочный полиэтилен Spectra/ Dyneema

Лично я предпочитаю использовать нейлоновые веревки, а не любой другой высокопрочный полиэтилен, такой как Dyneema или Spectra.

Эти полиэтиленовые веревки прочнее , и вы можете использовать более тонкую веревку для крепления. Это означает, что вы сможете нести более легкий и менее громоздкий груз во время лазания.

Однако у них есть несколько недостатков :

• Они имеют меньшую растяжимость , чем нейлон, и не распределяют вес между анкерами, как нейлон.
• Они не служат так долго, как нейлон , особенно при использовании для установки анкеров с большим количеством узлов и изгибов.
• Они могут быть сильно повреждены , если на них наедет нагруженная веревка.
• Они имеют более низкое трение , чем нейлон. Вам нужно будет удвоить любые узлы, которые вы используете на них, по сравнению с нейлоном.
• Они дороже нейлона.

SERENA Принцип установки анкеров

Аббревиатура SERENEA — это простой способ запомнить принципы, которым необходимо следовать при построении анкерной системы.

Все анкерные системы должны быть:

сплошными : Каждый компонент анкера должен быть цельным.

Уравновешенный : Нагрузка должна быть равномерно распределена между точками крепления.

Резервирование : В якоре всегда должны быть резервные компоненты. Иметь 2 прочные, взрывобезопасные точки крепления — это минимум. Предпочтительно наличие 3 и более точек крепления.

Эффективность : Анкерная система должна быть максимально простой. Это экономит время и усилия и сводит к минимуму риск ошибок.

Нет расширения : Если одна из точек крепления выходит из строя, на остальную часть системы не должно воздействовать внезапная ударная нагрузка.

Угол : Когда анкер установлен, угол, образованный веревками или стропами, должен быть меньше 90 градусов. Угол меньше 60 градусов является идеальным. Чем больше угол, тем больше нагрузка приходится на каждую точку крепления.

Как выровнять анкеры

Как указано в принципе SERENEA, важно, чтобы анкеры были выровнены.

Существует 2 метода выравнивания якорей — статическое выравнивание или самовыравнивание.

Статическое выравнивание

Статическое выравнивание означает, что анкер выравнивается во время установки анкера. Если одна из точек крепления выйдет из строя, анкер не будет растягиваться и не будет риска ударной нагрузки.

Однако, если нагрузка отклоняется от первоначального направления нагрузки, анкер не приспосабливается к изменению. Падение в отклоненном направлении вызовет ударную нагрузку на одну из точек крепления.

Самовыравнивание

Самовыравнивание означает, что анкер может приспосабливаться к изменениям направления нагрузки. Это сводит к минимуму риск ударной нагрузки любой из точек крепления при падении в любом направлении.

Однако это также означает, что в случае отказа точки привязки в якоре будет некоторое удлинение. Оставшаяся точка крепления будет подвергаться ударной нагрузке.

Однако в действительности полное выравнивание достигается редко. Есть много переменных, влияющих на то, как якоря будут работать. К ним относятся расположение анкеров, конфигурации анкеров, маршрут альпиниста и так далее.

При изготовлении анкера необходимо помнить о принципах SERENEA. Вам нужно понимать, как якоря будут работать в разных сценариях.

Сохраните эту шпаргалку в Pinterest!

Метод №1: полозья/ стропы

необходимое снаряжение

• 4 карабина с замком
• 2 нейлоновые полозья/ стропы одинарной длины (60 см/ 24 дюйма)*

* Это общий гид. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.

Пошаговое руководство по установке верхних анкеров с полозьями/ стропами

Это анкер статического выравнивания .

Эта установка предназначена для 2 опорных точек . Для 3 и более опорных точек проще уравнять опорные точки методом Корделетт (см. Метод №3 ниже).

1. Пристегните по 1 карабину к каждой из 2 точек крепления.
2. Закрепите по 1 бегунку на каждом карабине в точке крепления. Зафиксируйте карабины.
3. Соедините 2 полозья внизу карабином с замком. Для резерва вы можете пристегнуть еще один карабин с замком в противоположном и противоположном направлении.
4. Закрепите альпинистскую веревку через нижние фиксирующие карабины. Зафиксируйте карабин(ы).

Pros

• Простота и удобство установки.

Минусы

• Этот метод редко обеспечивает выравнивание, за исключением идеальных ситуаций.

Способ № 2: Оттяжки

Если вы делаете короткие и быстрые подъемы, вы также можете использовать оттяжки вместо бегунков для той же установки, что и выше.

Необходимое оборудование

• 2 оттяжки 18 см (7 дюймов) с запирающими карабинами на обоих концах

* Это общее руководство. Фактическая длина, которая вам нужна, зависит от положения ваших анкеров.

Пошаговое руководство по установке верхних анкеров с оттяжками

Это анкер статического выравнивания .

Эта установка предназначена для 2 опорных точек . Для 3 и более опорных точек проще уравнять опорные точки методом Корделетт (см. Метод №3 ниже).

1. Прикрепите по 1 оттяжке к каждой из 2 точек крепления. Убедитесь, что карабины расположены напротив друг друга. Зафиксируйте верхние карабины.
2. Закрепите альпинистскую веревку через 2 нижних карабина оттяжки. Зафиксируйте нижние карабины.

Вы можете увидеть настройку здесь (от 0:00 до 1:10):
