Анкер кольцо: Анкер-болт с кольцом купить с доставкой в Москве

Втулочный анкер Кольцо / Полукольцо / Костыль, HA, HL, HX


Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 — 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.


Втулочные болты с кольцами или крюками являются разновидностями анкеров, которые работают за счет распора втулки в твердом материале основания. Фигурное завершение на конце анкера в виде крюка прямого, загнутого или замкнутого круга создает рабочий узел для присоединения других приспособлений или как готовое решение для подвешивания элементов.

Узнать больше…


Внешние конструктивные особенности обусловлены разнообразием по применению анкерного болта.

Анкерный болт кольцо

  • для фиксации тяжелых конструкций на стенах и потолках

  • для создания различных подвесных систем с длинномерными приспособлениями (тросы, цепи, веревки, канаты)

  • для монтажа неразъемных конструкций

Анкерный болт полукольцо / костыль


Крюк имеет открытую конструкцию, поэтому соединение с его участием будет менее надежным, чем с помощью анкер-болта кольцо.

  • для установки разного рода подвесных сооружений, которые в процессе их использования нужно будет периодически снимать

  • для фиксации строительных лесов

  • для установки в тонкий бетон


Анкерный болт кольцо / полукольцо / костыль используется для установки тяжеловесных элементов и конструкций, подвесных систем, ворот или кабельных тросов, радиаторов отопления, крепления конструкций на растяжках в плотных строительных материалах.


Размер анкера включает две характеристики метиза: величину номинального диаметра метрической резьбы и длину изделия без фигурного окончания или рабочую длину. В ГОСКРЕП в продаже анкеры размером от М8х40 до М16х130, рассчитанные на рабочую нагрузку от 30 до 94 кгс. Min вырывающая сила при установке в бетон для анкерного болта кольцо М10х60 составляет 1,7 кН, тогда рабочая рекомендованная составит 43 кгс.


Цена и вес анкер-болтов с кольцом выше аналогов с гайкой. Разница в цене для анкерного болта с прямым и полукруглым кольцом составляет около 3% и 15% для аналога, например, М8х60, с кольцом.

Монтаж анкерного болта с кольцам или крюком


Установку анкерного болта рекомендуется производить только в материалы с высокой плотностью и на полную длину гильзы (втулки). Диаметр предварительного подготовленного отверстия должен соответствовать диаметру анкера в поперечном сечении. Монтаж крепежа прост:

  • просверлить отверстие, соответствующее размеру анкерного болта

  • очистить отверстие от пыли и стружки

  • вставить крепеж в подготовленное отверстие

  • закрепить анкер

Данные, необходимые при монтаже анкерного болта с кольцом / полукольцом / прямым крюком





















Тип анкерного болта
Размер
Общая

длина, мм
max глубина

устанвоки, мм
Диаметр

сверления, мм
min глубина

отверстия, мм

кольцо
полукольцо
костыль
М8х40
80
32
8
40

кольцо
полукольцо
костыль
М8х60
100
52
8
60

кольцо
полукольцо
М10х50
100
40
10
50

кольцо
полукольцо
костыль
М10х60
110
50
10
60

кольцо
полукольцо
костыль
М10х80
130
70
10
80

кольцо
полукольцо
костыль
М10х100
150
90
10
100

кольцо

костыль
М10х120
170
110
10
120

кольцо
полукольцо
костыль
М12х70
100
60
12
70

кольцо
костыль
М12х100
160
90
12
100

полукольцо
костыль
М12х130
190
120
12
130

кольцо
полукольцо
костыль
М14х70
140
55
14
70

кольцо
полукольцо
костыль
М14х100
140
85
14
100

кольцо
полукольцо
костыль
М16х60
120
45
16
60

кольцо
полукольцо
костыль
М16х80
140
65
16
80

кольцо
полукольцо
костыль
М16х110
170
95
16
110


полукольцо

М16х130
190
115
16
130

кольцо
полукольцо
костыль
М20х75
150
55
20
75

кольцо
полукольцо
костыль
М20х130
200
110
20
130

. ..свернуть

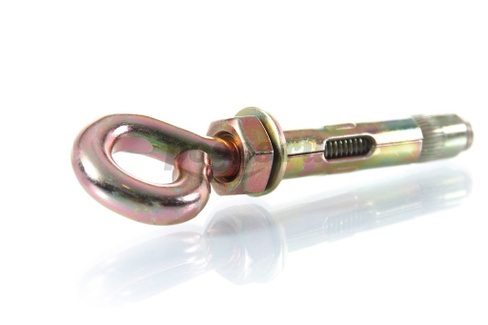

Анкер с кольцом. Анкер с петлей.

Анкер с рым-болтом (анкер-кольцо). Анкер с кольцом используется для натяжки такелажного оборудования. Кольцевой анкер устанавливается в предварительно просверленное отверстие в полнотелом материале и затягивается гайкой. Гильза анкера с рым-болтом состоит из четырех лепестков, скрепленных пружиной. При затягивании гайки гильза расширяется, надежно закрепляясь даже в отверстиях большого диаметра. Глубина пробуренных отверстий должна превышать размер гильзы на 3-7 миллиметров.

При натяжке троса или цепи к анкеру с кольцом рекомендуем использовать талрепы.

  • Материал: углеродистая сталь.
  • Покрытие: электрооцинкованное, желтопассированная гильза.

Рекомендуем к этой продукции: такелажные изделия.

101002416

М6 Подробнее

Анкерная гильза

с рым-болтом

М6

—

10

40

Sormat

EBF

2

—

углерод. сталь

цинк

1 шт
25 шт

250,00250,00от 250,00

101002411

М6 Подробнее

Анкерная гильза

с крюком

М6

—

10

45

Sormat

HBF

2

—

углерод. сталь

цинк

25 шт

271,206780,00271,20

101002417

М8 Подробнее

Анкерная гильза

с рым-болтом

М8

—

14

50

Sormat

EBF

3.6

—

углерод. сталь

цинк

25 шт

368,809220,00368,80

101002412

М8 Подробнее

Анкерная гильза

с крюком

М8

—

14

55

Sormat

HBF

3. 6

—

углерод. сталь

цинк

1 шт
25 шт

318,00318,00от 318,00

101002418

М10 Подробнее

Анкерная гильза

с рым-болтом

М10

—

16

60

Sormat

EBF

4.8

—

углерод. сталь

цинк

1 шт
10 шт

450,00450,00от 450,00

101002410

М10 Подробнее

Анкерная гильза

с крюком

М10

—

16

65

Sormat

HBF

4.8

—

углерод. сталь

цинк

1 шт
10 шт

385,00385,00от 385,00

101002419

М12 Подробнее

Анкерная гильза

с рым-болтом

М12

—

20

80

Sormat

EBF

6. 3

—

углерод. сталь

цинк

1 шт
10 шт

930,009300,00от 930,00

101002413

М12 Подробнее

Анкерная гильза

с крюком

М12

—

20

85

Sormat

HBF

6.3

—

углерод. сталь

цинк

10 шт

930,009300,00930,00

101002420

М16 Подробнее

Анкерная гильза

с рым-болтом

М16

—

25

100

Sormat

EBF

9.9

—

углерод. сталь

цинк

1 шт
5 шт

1600,001600,00от 1600,00

101002414

М16 Подробнее

Анкерная гильза

с крюком

М16

—

25

105

Sormat

HBF

9.
