Что такое анкерный болт и его применение

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

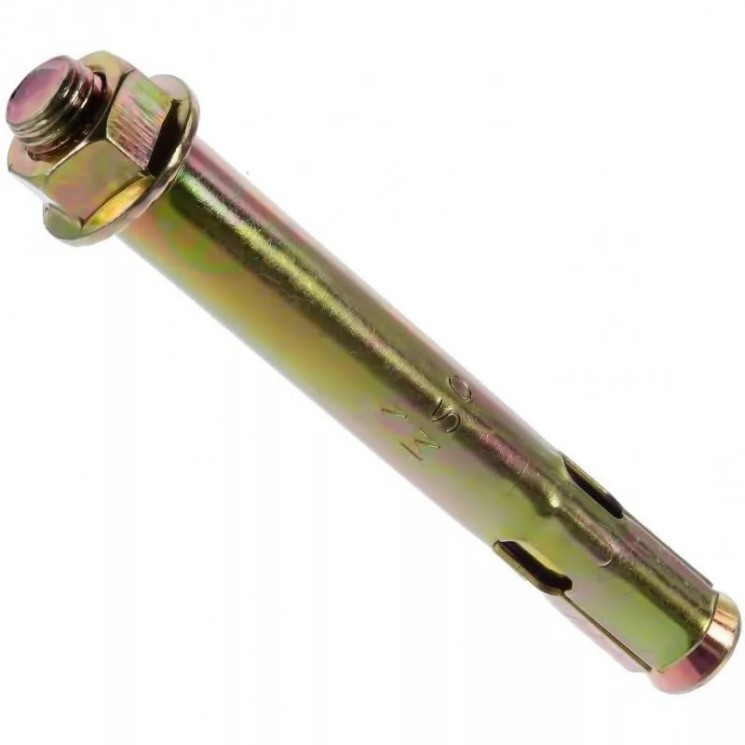

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

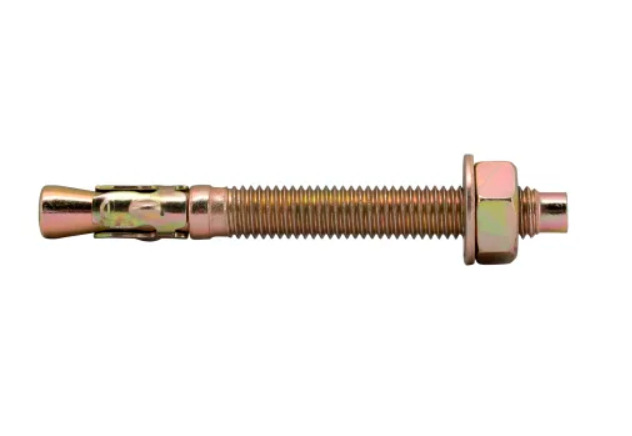

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Поделитесь статьёй в социальных сетях:

Анкерный болт | Компания Невские Ресурсы

ГлавнаяПродукцияизготовим на заказ

При реализации масштабных строительно-монтажных проектов одним из основных видов соединения отдельных блоков, узлов и оборудования являются анкерные фундаментные болты. Благодаря простоте конструкции, высокой степени надежности и относительно низкой себестоимости они остаются востребованы во многих инженерных проектах. Компания «Невские Ресурсы», обладая необходимой технической базой и квалифицированным кадровым потенциалом, способна выполнить заказы по изготовлению высококачественных анкерных болтов любой сложности и в необходимом количестве.



Особенности конструкции и предназначение изделий



Анкерный болт – это стержень из металла, на часть которого нанесена резьба для того, чтобы можно было закрутить на ней крепежные гайки. Другими словами, это своеобразный дюбель, только намного прочнее и больше. Анкерный болт фундаментный – это особая разновидность данного изделия, применяемая в качестве крепежных элементов для соединения фундамента с другими конструкциями: стенами, металлическими каркасами и т. д. Исключительно крепкий крепеж в виде шпильки с резьбой. Каким бы простым ни казалось определение термина «анкерный болт», этот важный строительный материал изготавливается по строгим стандартам (в частности, ГОСТ 24379. 1-80, который определяет не только толщину и длину стержня, но и длину самой резьбы). Якорь в океане строительства несомненно назвали бы — анкерный болт. Настоящий держатель всей металлической конструкции, важное связующее звено всей системы связок и строения! Мы изготавливаем фундаментные болты тип 4 исполнение 3 (4.3) выполненные по ГОСТ 24379.1-80.

Сфера применения фундаментных болтов



Наибольшее распространение анкерные фундаментные болты получили в строительстве. Современной архитектуре свойственно сочетание конструкций из железобетона, стали и стекла. Наиболее эффективным и надежным способом соединения этих компонентов являются крепежные элементы на основе резьбовых соединений. Как правило, не все компоненты сооружения изготавливаются на стройплощадке, часть из них доставляют уже в собранном виде и монтируют при помощи фундаментных болтов. Наиболее широкое распространение такая схема получила при возведении мостов. Классическим примером является возведение опор из бетона и перекрытий из металлоконструкций. Монтажные работы, связанные с установкой различного оборудования, уже выходят за рамки компетенции строительства и осуществляются отдельно в каждой сфере промышленности или хозяйства. Тем не менее, все виды стационарного оборудования устанавливаются на фундаментах при помощи анкерных болтов.

Использование анкерных болтов предъявляет к ним особые требования по качеству и надежности, ведь их замена в случае обнаружения дефекта практически невозможна. Именно поэтому доверять производство анкерных фундаментных болтов стоит только производителям, имеющим достаточный опыт в их изготовлении. Компания «Невские Ресурсы» не только обеспечивает строгое соблюдение всех технологических операций, но и осуществляет тщательный контроль материалов, самого процесса и конечного результата. При этом используются самые современные методы тестирования.



Разнообразие конструкций и функциональные особенности анкерных болтов



Наша компания изготавливает различные модификации анкерных фундаментных болтов в соответствии с ГОСТ 24379. 1-80:



• Самый простой фундаментный болт изготавливается в виде шпильки с резьбой только на наружном конце. Внутренняя часть удерживается в фундаменте за счет приваривания к несущим элементам стальной армировки. Это наиболее простой в изготовлении анкерный болт, соответственно, имеющий и самую низкую цену.Анкерные болты для фундамента имеют разные формы и любые диаметры.
• Болт с Г-образно загнутой концевой частью. Изготавливается путем простого изгибания в местах, определенных стандартом. Используется в заливаемом бетонном фундаменте. Загнутый конец выполняет две функции: не дает проворачиваться и препятствует извлечению болта при воздействии осевых нагрузок. Основным достоинством такой конструкции является относительная простота изготовления. Возможным ограничением по применению такой модели могут быть малые размеры фундамента и высокая плотность установки болтов.
• Если требуется установить фундаментные болты на достаточно близком расстоянии друг к другу, то лучше использовать вариант с загибом концевой части в виде цифры «7». Такая форма позволяет совместить ось болта с центром загнутого плеча и в определенных условиях ограниченного размера фундамента является оптимальным решением. К тому же такие анкерные фундаментные болты способны выдерживать более сильные осевые нагрузки.
• Болты с опорной пятой (пластиной) не требуют изгиба. Пята представляет собой квадратную металлическую пластину с отверстием посередине. Для крепления пяты на фундаментном конце болта нарезается резьба и используется фиксация с помощью гайки с шайбы. Удержание такого анкера в массиве фундамента осуществляется за счет площади контакта пяты и ее толщины. В некоторых моделях пята имеет сложную форму с втулкой и ребрами жесткости. В таком случае крепление пяты можно осуществлять с помощью резьбы внутри втулки. Наиболее широкое распространение такие болты получили для удержания массивных плоскостей. На них может удерживаться подвесная платформа или две противоположные стены.
• В случаях когда фундамент уже существует и на нем необходимо закрепить определенную конструкцию, используют анкерные фундаментные болты с конической концевой частью. В массиве бурится шпур, в него закладывается анкер и заливается бетонным фиксирующим раствором. Коническая часть надежно фиксирует болт от осевых смещений. Такая конструкция применяется при ремонте уже готовых сооружений или при строительстве на оголенных скальных массивах породы.
• Классическим примером анкерного болта является саморасклинивающаяся конструкция. Специальная торцевая насадка расширяется при внедрении в нее тела болта. Это может происходить с помощью ударного воздействия или путем вкручивания по резьбовому соединению. Наиболее широкое распространение такая конструкция получила в горном деле, когда анкер необходимо закрепить на нависающем массиве.

Производственные возможности нашей компании

Несмотря не внешнюю простоту процесс изготовления анкерных фундаментных болтов требует четкого и строгого соблюдения всех технологических операций. Ведь любое нарушение может отразиться на прочностных характеристиках изделия. Изучая техническое задание, мы всегда уточняем характер и параметры нагрузок (на которые рассчитан фундаментный болт) и климатические условия, в которых он будет работать. Это влияет на выбор материала. Мы учитываем пожелания заказчика, но при возможности можем предложить ему готовые решения уже прошедшие проверку в аналогичных условиях. «Невские Ресурсы» приобретают прокат только у поставщиков с безукоризненной репутацией. Ведь дальше ответственность за изготовленную продукцию мы берем на себя.

Анкерные фундаментные болты при необходимости проходят дополнительную термообработку. Эта операция позволяет улучшить их прочностные параметры, а в некоторых случаях такая мера может обеспечить существенную экономию металла и снижение общей массы конструкции. Для защиты от коррозии при работе в сложных климатических условиях мы используем метод горячего цинкования.

Вы всегда можете направить нам свою заявку и техническую документацию на изготовление требуемых анкерных болтов. Работа с индивидуальными заказами – сильная сторона нашей компании, ведь наше оборудование позволяет осуществлять широкий спектр технологических операций. При желании вы можете проконтролировать процесс изготовления и убедиться в профессиональном подходе на всех уровнях производства. Долгосрочное сотрудничество с постоянными клиентами является обоюдовыгодным, ведь мы предоставляем существенные скидки на крупные партии заказанных болтов и можем осуществить их доставку. Заказывая анкерные фундаментные болты в компании «Невские Ресурсы», вы можете быть спокойны за сроки и качество выполнения заказа и всегда можете рассчитывать на дальнейшее взаимовыгодное сотрудничество.



Некоторые особенности по изготовлению анкерного болта — описаны опираясь на многолетний опыт нашей компании.

Наши контактные телефоны: (812) 906-55-55, (921) 945-44-44, (900) 626-33-11

В техническом отделе вы сможете получить консультацию по всем вопросам, включая стоимость изделий.

Для оформления заказа достаточно связаться с нашими менеджерами по указанным телефонам или электронной почте : info@nevres. spb.ru

Компания «Невские Ресурсы» предлагает купить болт анкерный фундаментный и другие закладные элементы и детали по действительно демократичным ценам! Взаимовыгодные условия в приоритете!

Изогнутые анкерные болты — горячее цинкование — диаметр 7/8 дюйма

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 15» F1554 Grade 55 Оцинкованный изогнутый анкерный болт


  Сейчас:

  $14,51

  Конструкционный анкерный болт 7/8″x15″, изгиб 3″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюймов

  Длина
  15 дюймов

  Размер резьбы
  7/8″-9

  Длина крючка
  3″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  14,51 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 18» F1554, класс 55, оцинкованный изогнутый анкерный болт


  Сейчас:

  $15,72

  Конструкционный анкерный болт 7/8″x18″, изгиб 3″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюйма

  Длина
  18 дюймов

  Размер резьбы
  7/8″-9

  Длина крючка
  3″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  15,72 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 24» F1554, класс 55, оцинкованный изогнутый анкерный болт


  Сейчас:

  $17,88

  Конструкционный анкерный болт 7/8″x24″, изгиб 4″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюймов

  Длина
  24″

  Размер резьбы
  7/8″-9

  Длина крючка
  4″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  17,88 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 30» F1554, класс 55, оцинкованный изогнутый анкерный болт


  Сейчас:

  $20,54

  Конструкционный анкерный болт 7/8″x30″, изгиб 4″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюйма

  Длина
  30 дюймов

  Размер резьбы
  7/8″-9

  Длина крючка
  4″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  20,54 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 36» F1554, класс 55, оцинкованный изогнутый анкерный болт


  Сейчас:

  $22,85

  Конструкционный анкерный болт 7/8″x36″, изгиб 4″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюймов

  Длина
  36 дюймов

  Размер резьбы
  7/8″-9

  Длина крючка
  4″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  22,85 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  Быстрый просмотр

  7/8 «x 48» F1554 Grade 55 Оцинкованный изогнутый анкерный болт


  Сейчас:

  $27,38

  Конструкционный анкерный болт 7/8″x48″, изгиб 4″ и минимальная длина резьбы 4″.

  Материал
  F1554 Класс 55-S1 Оцинкованный

  Диаметр (мин.)
  0,7946 дюйма

  Длина
  48 дюймов

  Размер резьбы
  7/8″-9

  Длина крючка
  4″

  Длина резьбы (мин.)
  4″

  Якорь…

  Кол-во в корзине:
  0

  Количество:

  Цена:

  Сейчас:

  27,38 $

  Итого:

  Добавить в корзину

Добавление товаров в корзину

Просмотр корзины
Продолжить покупки

Анкерные болты

с головкой и крючком: в чем разница?

В последние годы AISC и ACI отдали предпочтение анкерным болтам с головкой и крюком. Важно, чтобы производители и инженеры знали об этой тенденции и о том, почему она возникла.

Большинство производителей металлоконструкций знакомы с разницей между анкерными болтами с головкой и анкерными болтами с крюками. Если нет, диаграмма ниже поможет показать разницу.

Анкерные болты с головкой прямые с несущим элементом, прикрепленным резьбой к закладному концу, который обычно имеет форму либо шестигранной гайки, либо пластинчатой ​​шайбы, расположенной между двумя шестигранными гайками.

Крючковатые анкерные болты изогнуты на заглубленном конце болта, и выступ, который создает эта кривизна, действует как несущий элемент для всего болта.

.

( возглавлял ) ( крючков )

В прошлом в отрасли изготовления стали предпочтение использовало зацепленные якорные болты в проектах по эрекции стали. Однако в последние годы тенденция изменилась, и большинство планов предусматривают использование анкерных болтов с головкой для одних и тех же проектов.

Основная причина этого изменения заключается в том, что и AISC, и ACI предоставили всем инженерам рекомендации о том, что по возможности вместо анкерных болтов с крюками следует использовать анкерные болты с головкой. Почему это так?

Удачно забитый анкерный болт образует в бетоне конус отрыва. На схеме ниже показан этот конус. При формировании конуса отрыва прочность на растяжение распределяется как между анкерным болтом, так и его бетонным элементом, и обычно он спроектирован таким образом, что бетон разрушится до того, как воздействует на анкерный болт.

Однако этот конус отрыва не может образоваться, если связь между анкерным болтом и бетоном не сформирована или нарушена, что приводит нас к различию между болтами с головкой и крючком.

Исследования, сравнивающие два типа анкерных болтов (с головкой и с крюком), показали, что существует значительное снижение прочности на вырыв анкерных болтов с крюком по сравнению с болтами с головкой. Прочность на вырыв — это сила, необходимая для вытягивания анкерного болта из его бетонного элемента без существенного повреждения бетона. Прочность на вырыв обычно рассчитывается не для нахождения максимального усилия, необходимого для полного вытягивания анкерного болта из бетона, а для нахождения минимального усилия, необходимого для нарушения связи между анкерным болтом и бетоном.

Расчет прочности на вырыв отличается для анкерных болтов с головкой и крючком. Это происходит из-за внутренней кривизны анкерного болта с крюком, которая в большей степени нарушает связь между анкерным болтом и бетоном при растяжении. Ниже приведены формулы, используемые для определения номинальной прочности на вырыв для обоих типов анкерных болтов.

Анкерный болт с головкой

Номинальная прочность на вырыв = 8 * Площадь несущего элемента * Прочность бетона

Анкерный болт с крюком

Номинальная прочность на вырыв = 0,9 * Прочность бетона * Расстояние от внутреннего края болта до внешнего конца * Диаметр болта Крючковатый анкерный болт может обеспечить. В то время как константа для анкерного болта с головкой равна 8, константа для анкерного болта с крюком составляет 0,9. Кроме того, номинальная прочность на вырыв анкерного болта с головкой должна учитывать только площадь несущего элемента и прочность бетона. Для сравнения, номинальная прочность на выдергивание анкерного болта с крюком зависит от прочности бетона, диаметра болта и длины крюка.

В заключение, хотя многие архитекторы, инженеры и производители стали по-прежнему предпочитают использовать анкерные болты с крюками, The Steel Supply Company обычно рекомендует использовать анкерные болты с головкой в ​​большинстве ситуаций.
