Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Выбор марки стали

Выбор стали для производства болтов основывается на расчетной температуре наружного воздуха и приведен в таблице:

много лет занимается производством и поставками из Европы высококачественного крепежа для ремонта оборудования и строительства зданий и сооружений, включая фундаментные болты различных размеров, анкера и другие виды высокопрочного крепежа.

Нужна консультация? Закажите звонок! Отправить заявку на крепеж

04.10.2021

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Материалы изготовления

На торце шпильки производитель наносит маркировку, на которой обозначается номинальный диаметр резьбы и длины шпильки (см). Для шпилек М12 маркировка наносится на бирку, которая крепится к комплекту шпилек. Шпильки для болтов, эксплуатируемые при расчётной зимней температуре наружного воздуха ниже −40°С, дополнительно маркируются буквами ХЛ.

1. Марки стали: 3, 10, 20, 45, 40Х, 20Х13, 10Г2С1, 14Х17Н2, 12Х18Н10Т, 30ХГСА, 09Г2С
2. Классы прочности: 4, 6, 5.6, 6.6, 8.8, 10.9, 12.9
3. Диаметр резьбы от М12 до М140.

Так диаметр резьбы по ГОСТам М12; М16; М20; М24; М30; М36; М42; М48; М56; М64; М72; М80; М90; М100; М110; М125; М140 мм. Номинальные длины от 150 до 5000 мм. Стандарт разрешает применение болтов, изготовленных по индивидуальному размеру, либо с нестандартной резьбой.

Возможна комплектация анкерных болтов ГОСТ 24379. 1-80; DIN 3570 гайками, шайбами, шпильками, анкерными плитами (деталь анкерной арматуры), муфтами, цангами (конструктивная деталь, позволяет увеличить сцепление шпильки с фундаментом):

• шпильки ГОСТ 24379.1-80
• плиты анкерные (составные, сварные) ГОСТ 24379.1-80
• муфты ГОСТ 24379.1-80
• арматура анкерная ГОСТ 24379.1-80
• цанги разжимные ГОСТ 24379.1-80
• втулки конические ГОСТ 24379.1-80
• шайбы ГОСТ 24379.1-80
• гайки ГОСТ 5915-70, 10605-94

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Способы установки

Фундаментные болты могут устанавливаться двумя способами: непосредственно в бетон в процессе замоноличивания или в готовый фундамент в просверленные отверстия с последующей зачеканкой.

ВАЖНО: Для второго метода лучше всего подходят распорные модели и болты с коническим наконечником.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Механические анкеры

Механические анкеры обычно используются для соединения трехслойных слоев кладки, элементов фасада, стальных конструкций или для соединения конструктивных элементов с перемычками и бортиками.

Эти анкеры также выбирают для создания гибких соединений рабочих элементов конструкции, а также там, где фиксируемый элемент подвергается высоким механическим нагрузкам.

Механические анкеры можно использовать только на прочных фундаментах, в основном бетонных. Они обладают большой прочностью, поэтому предназначены в первую очередь для установки элементов, создающих очень высокие нагрузки.

Установка механических анкеров зависит от их типа и основания. Наиболее распространенными механическими анкерами являются:

• Гильзовые;
• Забивные;
• Клиновые;
• С кольцом или крюком;
• Двухраспорные: с анкерной втулкой и внутренней резьбой работают, увеличивая место крепления через расширенную втулку при затяжке клина.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

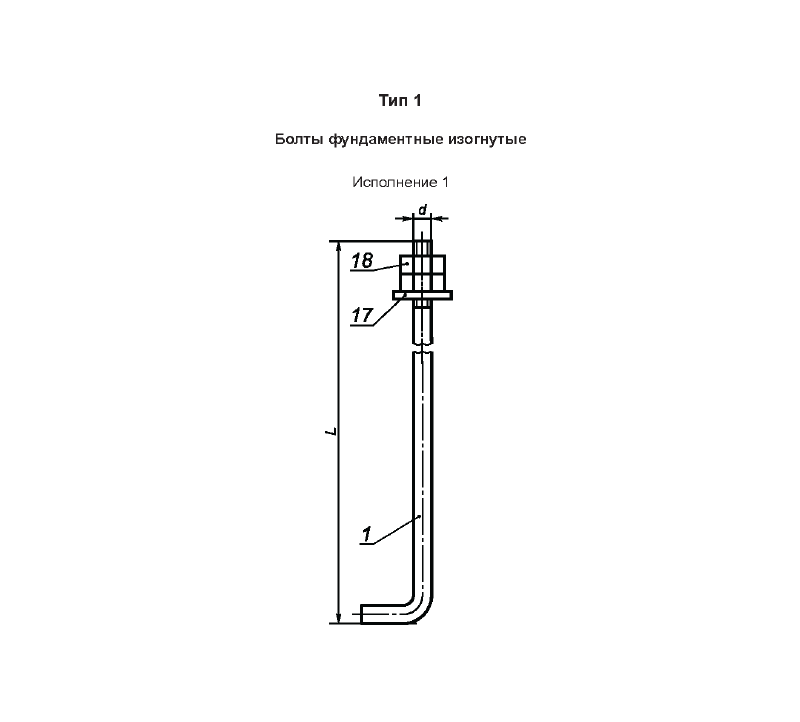

Требования и инструкция по установке фундаментных болтов

По условиям эксплуатации и требованиям ГОСТ крепежи необходимо разделять еще на два типа:

1. Расчетный анкер передает нагрузку от работающего оборудования на фундамент.
2. Конструктивный метиз обеспечивает стабильное функционирование механизмов, предотвращая сдвиги во время работы.

В нормах и правилах указано подробное руководство по креплению технологического оборудования фундаментными болтами. Процесс установки нельзя назвать сложным. Такую работу можно выполнить самостоятельно при наличии соответствующего оснащения.

• Прежде всего, необходимо разметить места креплений. Для этого используют план помещения. Данные приспособления задействуют исключительно при условии возведения капитальных стен.
• После сооружают опалубку и заливают бетонное основание. Не дожидаясь полного высыхания материала, в бетон осуществляют установку фундаментных болтов.
• Над поверхностью основания из цемента должно остаться приблизительно 6 см.
• Резьбовое соединение оборачивается в специальные материалы, которые дополнительно защищают металл.
• Анкерные метизы должны стоять ровно по вертикали.
• Болты фундаментные 1 1 должны сформировать блок.

Анкерный болт М6. Анкер болт М6.

Анкерный болт М6 — крепежный элемент из углеродистой или нержавеющей стали.

Анкерные болты М6 широко используються для крепления различных конструкций и оборудования (ограждения, барьеры, лежачие полицейские, стеллажи, кронштейны и другое) в полнотелые материалы (бетон, железобетон, кирпич, природный камень).

Распорный анкерный болт М6 может использоваться для сквозного монтажа оборудования, которое будет подвергаться динамическим нагрузкам.

Обозначение М6 у анкерного болта соответствует размеру метрической резьбы. Диаметр гильз у анкерных болтов указан в таблицах ниже.

Анкерные болты по размерам: М5 М6 М8 М10 М12 М16 Полный список
