Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Содержание

  1. Принцип работы и применение
  2. Виды и способы крепления
  3. Размеры и характеристики анкерных болтов
  4. Инструкция по монтажу
  5. Заключение

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

  • малые — диаметром до 8 и длиной до 55 мм;
  • средние — до 12х120 мм;
  • крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

  • диаметр резьбы — 8 мм;
  • диаметр сверла — 10 мм;
  • длина анкера — 115 мм;
  • толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.



Рейтинг

( 1 оценка, среднее 5 из 5 )

0 7 592 просмотров

Понравилась статья? Поделиться с друзьями:

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болта Для крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

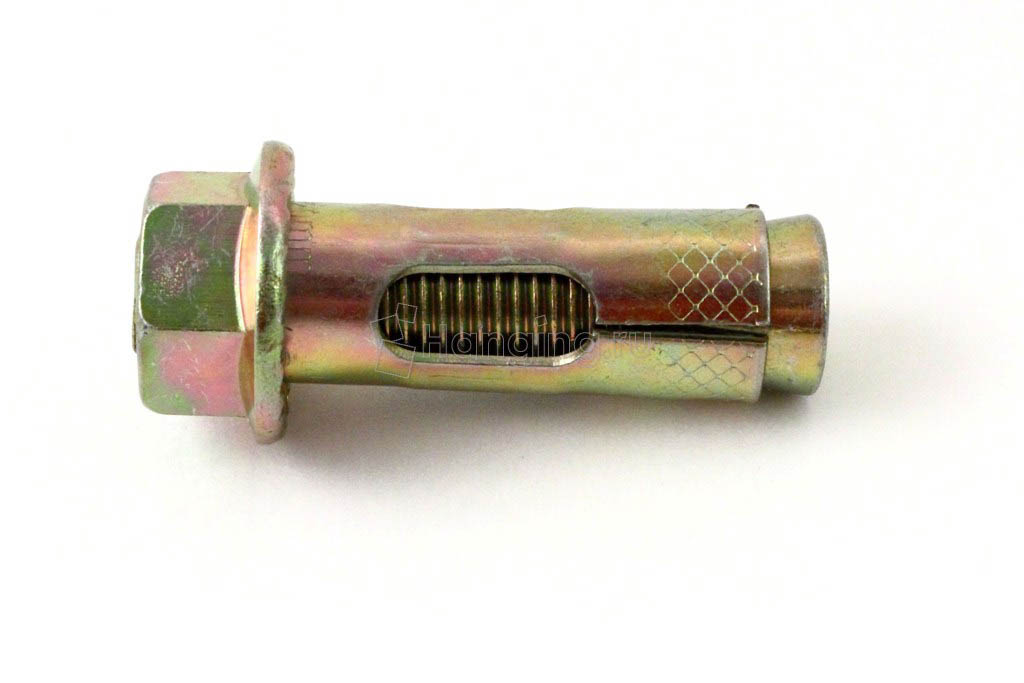

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы. Для крепления в жесткие полнотелые основания.

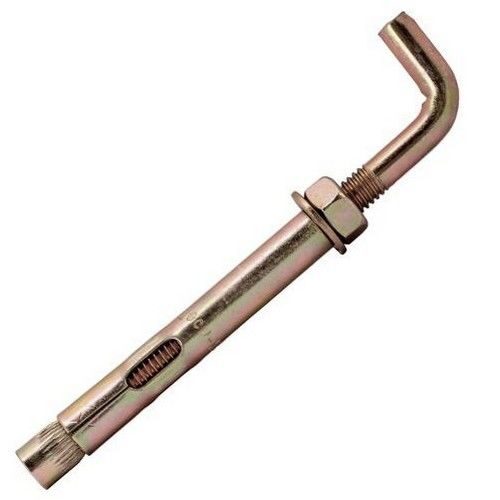

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  • 09Г2С6;
  • 10Г2С1-6.
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Как установить анкерные болты для бетона

предыдущий |
Далее

Всем известно, что сейф настолько надежен, насколько надежна его система крепления. Если у вас нет встроенного настенного или напольного сейфа, подумайте о том, чтобы закрепить свой сейф болтами в бетоне, чтобы гарантировать, что ни один грабитель не сможет уйти со всем сейфом, где они смогут взломать его на досуге и без давления нежелательности в другом месте. дом человека. Это описание предоставлено ConFast — нашим предпочтительным поставщиком услуг по креплению бетона:

Техническая информация:

Забивной анкер состоит из трубчатого расширительного щитка из оцинкованной стали и массивной конической заглушки. Пробка расширителя закалена и отпущена, чтобы предотвратить истирание и заедание во время расширения. Экран имеет четыре равноотстоящих прорези на части своей длины, а нижняя часть может иметь накатку. Экран также имеет гладкую верхнюю часть без фланцев, что позволяет устанавливать его заподлицо или с потайной головкой. Нижняя кромка щитка сужается, чтобы обеспечить максимальную глубину и удерживающую способность.





Забивной анкер/крепление для бетона — Установка:

  1. Просверлите отверстие в бетоне с помощью перфоратора и сверла по камню с твердосплавной напайкой в ​​соответствии со стандартом ANSI B94, 12-77, подходящего к долоту. размер с наружным диаметром используемого забивного анкера. Убедитесь, что глубина отверстия превышает минимальную заделку.
  2. Очистите отверстие от мусора.
  3. Забивайте анкер в отверстие до тех пор, пока он не окажется на одном уровне с поверхностью бетона.
  4. Используя установочный инструмент соответствующего размера для анкера, расширьте анкер, вставив установочный инструмент в анкер, и установите его несколькими сильными ударами молотка. Анкер установлен правильно, если плечо установочного инструмента находится на одном уровне с верхней частью анкера.

Чтобы установить анкер ниже поверхности:   Просверлите отверстие глубже, чем длина анкера. Вверните болт в анкер. Забивайте вставной анкер в отверстие до тех пор, пока головка болта не окажется на нужной глубине. Снимите болт и установите анкер с помощью установочного инструмента подходящего размера, как описано выше.

    Независимо от того, думаете ли вы о самостоятельной установке безопасной установки или вызовете профессионала, который сделает эту работу за вас, хорошо быть хорошо осведомленным о лучших способах сделать это.

    Вы когда-нибудь брались за такой крупный проект, как ввинчивание сейфа в бетон? Каким был ваш опыт?

    Доминик Швебс

    Доминик Швебс, эксперт по домашней безопасности и безопасности с более чем 15-летним опытом работы, является менеджером по цифровому маркетингу и электронной коммерции магазина Safe and Vault. Он хорошо разбирается в искусстве повышения узнаваемости бренда и умелого маркетинга продуктов с использованием возможностей социальных сетей, создания информативных и привлекательных блогов, создания подкастов, видео на YouTube и многого другого. Руководствуясь желанием обеспечить максимальный пользовательский опыт, он помог превратить safeandvaultstore.com в самый продаваемый, признанный на национальном уровне сайт электронной коммерции. Он неутомим в своем стремлении к творческому расширению контента, обучению домашним и деловым сейфам и хранилищам, а также выводу веб-сайта на новый уровень. Доминик гордится тем, что живет, работает и называет Спокан, штат Вашингтон, своим домом.

    Как установить бетонные крепления

    Купить якоря

    Как работают бетонные анкеры

    Крепления для бетона называются креплениями для бетона распорного типа. Они получают свою удерживающую стоимость от трения. Трение возникает за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, который не работает, это бетонный винт. Шуруп по бетону или Tapcon® фактически нарезает резьбу в основном материале, когда он вставляется в отверстие.

    Каждый тип анкера имеет минимальное заглубление — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы получить свои удерживающие свойства. Чем глубже заделка в основной материал, тем выше показатели удерживания. Tapcons имеют максимальное заглубление 1-3/4 дюйма. Распорные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе, чем на 5 диаметров анкера от неподдерживаемого края. быть из нержавеющей стали или оцинкованы.

    Шаги по установке крепежа для бетона

    Для установки бетонного анкера в материале основания необходимо просверлить отверстие. Должны использоваться сверла с твердосплавными наконечниками (соответствующие стандартам ANSI), так как их допуск соответствует креплению по бетону. Также необходимо использовать ударную дрель*, поскольку она правильно просверлит отверстие и предназначена для разрушения основного материала при ударе молотком. Отверстие должно быть просверлено на 1/4–1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставляется в отверстие. После того, как отверстие просверлено, его необходимо очистить от всего мусора, материала или пыли.

    * Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителей при использовании электроинструментов.

    Клиновой анкер – только для использования в бетоне

    1. Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI. Размер долота = диаметру анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдены минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемого сверла пройдет через отверстие в приспособлении.
    2. Очистите отверстие проволочной щеткой, сжатым воздухом, пылесосом, продуйте грушей или другим способом.
    3. Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения при забивании клинового анкера в отверстие в бетоне).
    4. Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотное прилегание — используйте молоток, чтобы завершить установку, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности либо основного материала, либо приспособления.
    5. Поверните гайку по часовой стрелке до упора от руки.
    6. С помощью гаечного ключа поверните гайку 3-4 раза до упора. Рекомендуемые значения крутящего момента можно найти здесь.

    Гильзовые анкеры – для использования в бетоне, кирпиче или блоках

    1. Используя стандартные сверла ANSI, аккуратно просверлите отверстие в основном материале. Размер отверстия = размер биты при установке анкерных втулок. Убедитесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза будет проникать в основной материал. Также необходимо соблюдать минимальные заделки. Отверстие можно просверлить с закрепленным приспособлением, убедившись, что сверло пройдет через отверстие приспособления.
    2. Очистите отверстие от мусора, образовавшегося во время сверления.
    3. Анкеры-втулки

    4. поставляются полностью собранными с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
    5. Вставьте анкерную втулку через отверстие крепления и в отверстие, просверленное в основном материале. Потребуется молоток, чтобы забивать анкерную втулку в материал, пока шайба и гайка не будут плотно прилегать к приспособлению.
    6. Затяните гайку от руки, всегда поворачивая по часовой стрелке.
    7. С помощью гаечного ключа поверните его 2-4 раза, пока не убедитесь, что он затянут.
    1. Диаметр забивного анкера относится к внутреннему диаметру. Отверстие, которое необходимо просверлить, равно внешнему диаметру анкера. Необходимо использовать сверла с твердосплавными наконечниками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие не может быть просверлено, пока крепление находится на месте, поскольку отверстие больше диаметра вставляемого в него болта. Чтобы использовать забивной анкер, установите приспособление на место, отметьте места для сверления отверстий, снимите приспособление и затем просверлите отверстия.0022
    2. Прежде чем продолжить, очистите отверстие от мусора.
    3. Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Установочные инструменты будут соответствовать внутреннему диаметру забивного анкера. Пример: для вставки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещается внутрь резьбовой части анкера и ударяется до тех пор, пока кромка установочного инструмента не коснется кромки вставного анкера. Это обеспечит полную установку анкера в бетон.
    4. Поместите приспособление на забивной анкер и проденьте болт через приспособление в забивной анкер.
    1. Диаметр анкера = размер отверстия при работе с ударными анкерами. Твердосплавное сверло соответствующего размера должно соответствовать стандартам ANSI. Отверстие должно быть просверлено на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
    2. Перед продолжением установки очистите отверстие от мусора.
    3. Запорный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
    4. С помощью молотка, соответствующего диаметру анкера, установите штифт несколькими прямыми/острыми ударами по головке штифта, пока штифт не окажется на одном уровне с верхней частью анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

    Защитные щитки — для использования в бетоне, кирпиче или блоках

    1. Защитные щитки представляют собой анкеры с внутренней резьбой. Обозначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет в него вставлен. Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие диаметром 5/8 дюйма. Для просверливания отверстий для анкеров защитных экранов необходимо использовать твердосплавные сверла соответствующего размера по стандарту ANSI.
    2. Очистить отверстия от мусора.
    3. Поместите защитный экран в отверстие так, чтобы закрытый конец защитного экрана был вставлен первым.
    4. Затем приспособление размещают над защитным экраном, вставляя стягивающий винт через приспособление в стягивающий винт. С помощью гаечного ключа поверните стягивающий винт по часовой стрелке до упора.

    Вся эта информация должна помочь в безопасной и правильной установке и использовании анкеров и крепежных изделий для бетона, независимо от того, для чего они предназначены.

    Дополнительная информация:

    Оцинкованные клиновые анкеры

    Горячеоцинкованные клиновые анкеры

    Клиновые анкеры из нержавеющей стали 304

    Клиновые анкеры из нержавеющей стали 316

    Оцинкованные анкеры

    Анкеры из нержавеющей стали

    Купить якоря

    31 июля 2009 г. Майк Писторино

    Последние сообщения

    • Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик

      читать дальше

      24 ноября 2020 г.
