Роль анкеровки арматуры в бетоне
Анкеровка арматуры в бетонной смеси представляет собой укрепление края армирующих элементов методом запуска за сечение на длину, равную зоне передачи усилий изделий из металла на бетон.
Способы анкеровки
Закрепить арматуру в железобетоне можно несколькими способами. Выделяют следующие виды закрепления:
- с использованием приспособлений, устанавливаемых на края армирующих элементов;
- монтаж арматуры в виде выступов для прямых конструкций;
- с применением поперечных элементов из металла;

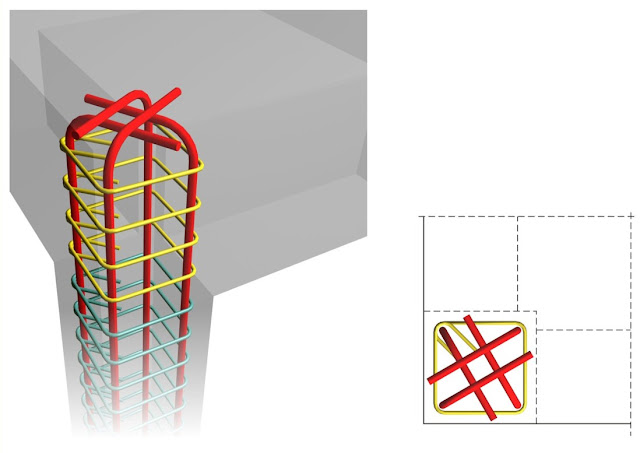

- методом установки специальных петель, лапок или крюков.
Только для армирующих изделий с периодическим профилем предусмотрено закрепление прямых составляющих. Повышая прочность бетона, реально значительно увеличить сцепление бетонирующей смеси с анкеровкой. На качество закрепления также повлияет наличие или отсутствие поперечного сжатия. Согласно технологии использование специальных крюков разрешено исключительно для арматуры с гладкой поверхностью.
Лапки применяют для армирующих элементов с периодическим профилем.
В случаях, когда для анкеровки выбирают строительные петли, важно соблюдать равенство величины растягивания обоих концов. Пренебрежение этим правилом приведет к значительному снижению сцепления элементов. Если нужна повышенная прочность конструкции, которую не могут обеспечить приведенные выше способы, применяют приспособления для отдельных арматурных стержней и усиливают закрепление методом приваривания поперечных элементов. Для этого берут прутья 6 мм в сечении, используют 2-4 поперечных элемента.
Длина и особенности ее расчета
Чтобы правильно рассчитать длину заделки арматуры, к учету берут множество показателей. Важно выдерживать необходимую величину, которая будет заложена в железобетон. Расчеты производят с максимальной точностью. Для определения длины анкеровки проектировщики используют графики, составленные на основании напряжения в прутьях и класса армирующих элементов.
Работу с графиками сможет осуществить любой специалист в области строительства.
Рекомендованную длину арматурного стержня определяют следующим способом:
- Определяют величину растяжения изделия по оси абсцисс.
- Опускают линию до нужной марки бетона.
- Находят точку пересечения перпендикуляра от оси абсцисс с полученным отрезком.
- Обозначив точку Rа, проводят параллель до оси ординат.
- Полученная точка укажет на оптимальную длину арматурного стержня.
Той же методикой пользуются для работы с другими графиками. Если невозможно выдержать рекомендованную длину закрепления, необходимо оснастить края арматуры специальными элементами. Такие приспособления выполняют роль анкеров. Изготавливают крепежи в виде пластинок, крюков и уголков.
Показатели для расчета
Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:
- сечение арматуры;
- вид профиля;
- марку бетона;
- длину конструкции и глубину укладки армирующих элементов;
- метод заделки стержней;
- напряжение в месте сцепления.
Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.
Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:
- воспользоваться услугами профильных компаний;
- определить приблизительное значение при помощи таблиц, графиков и программ.
Учитывая тот факт, что от качественной анкеровки зависит окончательный результат строительства и прочность конструкции, рекомендовано заказывать расчеты в специализированных фирмах. Лучше оплатить работу специалистов, чем впустую потратить дорогие строительные материалы.
Поделиться:
Об анкеровке разными способами – что работает, а что – не очень
Очень часто при строительстве и при реконструкции нужно присоединить одну конструкцию к другой.
Причем присоединить надежно, чтобы не было разрушения. Все узлы сопряжения очень важны, их целостность обеспечивает проектное положение конструкции, а значит – ее целостность. Мне в свое время хорошо запомнилась яркая аналогия главного конструктора Владимира Борисовича, который ввел меня в мир проектирования. Мне кажется, я ее уже приводила, но повторить будет не лишним. Он говорил мне: «Я представляю себе любую конструкцию так, будто она – это я. И анализирую, надежные ли опоры выбраны для каждой части. И когда я так делаю, то иногда вижу, что инженер вместо того, чтобы опереться на руку, на плечо или на туловище, прицепился к уху или к носу – повесил на них то, что они явно не выдержат». Вот иногда при помощи таких ушей, носов и даже ресничек мы пытаемся связать массивные, тяжелые конструкции, требующие под собой надежную опору. Особенно часто это случается при применении всевозможных анкеров, которые связывают одно с другим в единое целое.
Давайте рассмотрим ситуации с анкеровкой на живых ситуациях.
Обычная шарнирно опирающаяся плита. Понятие шарнир означает, что плита может слегка поворачиваться на опоре, это не заметно для глаза, но допустимый поворот, которого сложно избежать без специальных мероприятий, в таких плитах нормален, и он приводит к опять-таки допустимому прогибу плиты. В таких плитах работает нижняя арматура – она принимает на себя все напряжения и в связке с бетоном передает их на опоры. Плиту мы должны опереть на стену на определенную величину не только для того, чтобы она не упала. Определенной глубиной опирания мы обеспечиваем анкеровку арматуры плиты. Что это значит? Арматура в плите воспринимает все напряжения в пролете, вызванные изгибом плиты под весом всех нагрузок (даже ненагруженная плита чувствует на себе свой собственный вес, и это уже не мало) – эти напряжения растягивают арматуру, пытаясь ослабить ее, довести до разрушения, и одновременно они пытаются снять плиту с опоры. И чтобы арматура выдержала напряжение, ей нужна опора. И не просто опора, а опора определенной длины.
Именно эта длина и называется длиной анкеровки, и при разных условиях длина анкеровки и способ анкеровки у арматуры будут свои. Но суть анкеровки всегда одна: анкеровка – это комплекс любых мероприятий, обеспечивающих надежное закрепление в нужном месте. Причем закрепление может обеспечивать неподвижность не во всех направлениях. Допустим, при шарнирно опирающейся плите (как на рисунке выше), мы обеспечиваем закрепление от вертикальных и горизонтальных смещений, но не препятствуем повороту плиты. А вот в случае рамного узла нужно не просто зафиксировать плиту (балку) от смещений, но и не дать ей повернуться – обеспечить жесткую связь с опорой.
И повороту в железобетонной конструкции мы можем препятствовать верхним стержнем, заведенным на опору на длину анкеровки (на рисунке вы видите изогнутый стержень, закрепленный еще и хомутами). Причем, если в случае шарнирно опирающейся плиты длина анкеровки минимальная – обычно она равна 100-120 мм, то в случае с рамным узлом не все так просто: здесь напряжения в арматуре велики, все их нужно погасить на опоре, обеспечив это сцеплением заанкеренной части стержня с сжатым бетоном на такой длине, чтобы все усилия полностью погасились.
Иногда, когда не хватает длины, приходится проводить специальные мероприятия – наваривание шайб на концах заанкеренной арматуры и другие способы, препятствующие вырыву арматуры из бетона. А если она все-таки вырвется или хоть немного сместится (а усилия в плите упорно будут пытаться вырвать арматуру с опоры на протяжении всей жизни плиты), жизнь конструкции необратимо изменится – усилия будут уже другими, чуть большими, чем до этого, узел – тоже другим, немного ослабленным, и эта ситуация (возросшие усилия плюс ослабленный узел) приведет к следующему шагу – еще одному маленькому сдвигу арматуры. И так до разрушения.
Как видите, анкеровка арматуры может быть разной по длине и разной по конструкции. Все это определяется нашими требованиями к узлу. Если мы допускаем шарнирное опирание, то величина анкеровки в этом случае минимальна. При шарнире конструкция рассчитывается так, что усилия, пытающиеся растянуть арматуру у опоры, близки к нулю, а значит и анкеровка берется минимально допустимой (этот минимум диктуется нормами и проверен на практике).
А вот если опирание планируется жесткое, тогда к анкеровке требования особые: все растягивающие напряжения в арматуре должны быть погашены в месте анкеровки.
Как определение анкеровки происходит на практике? Допустим, посчитали мы жестко опирающуюся балку, определили в ней верхнюю арматуру на опоре – нужно определенное количество стержней определенного диаметра – именно эта площадь арматуры выдержит все напряжения. То есть, мы видим прямую зависимость: определенные напряжения дают определенную площадь арматуры, выражающуюся в конкретном количестве стержней конкретного диаметра. И все эти напряжения мы должны удержать в опорном узле. Они пытаются оторвать балку, повернуть ее, а мы должны выдержать. Арматуру мы уже посчитали – она выдерживает. А теперь нам нужно создать такой узел, который удержит эту напряженную арматуру в себе. Удерживает узел за счет сцепления. Чем длиннее участок сцепления, тем крепче держится арматура. В какой-то момент сцепление превышает напряжения в арматуре – ей уже никуда не деться, не сдвинуться с места – вот этот момент и означает, что арматуру мы надежно заанкерили.
Как найти длину надежной анкеровки, описано в нормах. Мы должны ее определить и не забывать еще пользоваться типовыми узлами для анкеровки арматуры, суть которых всегда одна: арматуру нужно анкерить в сжатом бетоне.
А теперь давайте рассмотрим еще один случай. Часто строители используют для опирания метод забивания арматурных стержней в просверленное отверстие в существующую конструкцию. Получается ситуация, показанная на рисунке ниже.
Что будет с узлом в такой ситуации? Если вспомнить аналогию в начале статьи, то при классическом опирании плиты мы положили ее на плечо, а при этом – мы прицепились за ухо. На самом первом рисунке в статье мы видим, что плита опирается всем своим сечением – на опоре и бетон, и арматура. Здесь же бетон висит на тонком перешейке из арматурных стержней. Если стержни расположить в два ряда по высоте, изменится мало – все равно вся нагрузка будет только на арматуре.
Давайте теперь подробней рассмотрим, какая же нагрузка придется на эти арматурные стержни.
Во-первых, это нагрузка на срез. Плита пытается упасть вниз, срезав всю арматуру по вертикальной линии стыка. То есть, площади арматуры должно быть столько, чтобы она приняла на себя всю нагрузку от плиты, это очень важно.
Во-вторых, это нагрузка на вырыв арматуры из стены. Плита, изгибаясь и пытаясь повиснуть на арматуре, пытается выдернуть ее шаг за шагом. И хорошо, если арматура при этом достаточно заанкерена (допустим, забетонирована в стене заранее с надежной величиной анкеровки) – тогда арматуре будет угрожать лишь срез. Но если сцепления арматуры с материалом стены не достаточно (а в забитой в стену арматуре сцепления не может быть достаточно, т.к. материал вокруг нее нарушен, есть микроскопический, но зазор – возможность скольжения), если сцепление не сможет погасить все напряжение, арматура начнет постепенно выдергиваться. Это может растянуться на годы, но процесс будет идти. И если у плиты или другой конструкции, закрепленной таким образом, есть возможность как-то перераспределить свое положение и приобрести устойчивость за счет других опор, то хорошо.
А если нет – то сами понимаете…
Самое печальное, что рассчитать напряжение, которое выдержит забитый в стену стержень, практически невозможно. Никто не знает, какое сцепление будет у него с материалом стены. А значит, неизвестно, и сколько напряжения может воспринять такая анкеровка.
Шарнир у такой опоры будет однозначно (не зависимо от количества анкеров и их положения), на выдергивание она будет работать слабо – однозначно, но вот насколько – не известно.
И в нормах вы никогда не найдете варианта опирания конструкций, чтобы они держались на одних арматурных стержнях. Как думаете, какие причины такого «упущения»?
Какие тогда варианты надежного решения могут быть для замены забитого анкера? Это все, что можно посчитать: либо распорные анкеры, либо химические. Плюс – надежный материал стены. Но все равно нужно тщательно продумывать и надежно конструировать узел, обязательно просчитывая напряжения в каждом анкере, не упуская ни одного важного момента.
Еще хочу обратить ваше внимания: никакие консоли категорически нельзя крепить шарнирно! Шарнир для консолей – это всегда разрушение.
На этот раз все. Хотя на эту тему можно писать бесконечно. Задавайте вопросы в комментариях, может, они подтолкнут меня к еще более глубокому раскрытию этого вопроса.
Анкеровка арматуры для структурной модернизации железобетонной конструкции
Анкеровка арматуры для структурной модернизации бетона
Анкеровка структурной арматуры заключается в сверлении отверстий в исходной бетонной конструкции, вставке стального стержня в отверстие в бетоне и введении конструкционного клея.
В последние годы производство и деятельность некоторых предприятий изменились под влиянием рынка. Многие дома и сооружения нуждаются в реконструкции для удовлетворения потребностей производственных и бытовых функций. Есть два способа преобразовать проект:
1) Без изменения основной конструкции, внутренняя и внешняя отделка и помещения должны быть преобразованы в соответствии с требованиями использования.
2) Основное строение, отделка и помещения полностью отремонтированы для достижения цели укрепления и увеличения полезной площади.
Анкеровка структурной арматуры заключается в сверлении отверстий в исходной бетонной конструкции, вставке стального стержня в отверстие в бетоне и введении конструкционного клея. Благодаря склеиванию структурных клеев бетонная стена отверстия и внешняя поверхность стальных стержней образуют прочную силу анкерного соединения, которая зависит от силы анкерного соединения, чтобы противостоять силе отрыва и силе сдвига стальных стержней, чтобы достичь целью соединения новых и старых конструктивных элементов. Поскольку прочность арматуры выше, чем у конструкционного коллоида, а прочность конструкционного коллоида намного выше, чем у бетона, прочность связи между конструкционным коллоидом и бетоном со стенками пор контролируется прочностью исходных бетонных элементов.
Анкеровка арматуры для реконструкции бетона
1. Просверлите отверстие необходимого диаметра и глубины. Диаметр должен соответствовать размеру анкера.
2. Просверленное отверстие необходимо очистить воздуходувкой, начиная со дна отверстия.
Просверленное отверстие необходимо тщательно очистить стальной щеткой. После щетки снова использовать воздуходувку для очистки отверстия.
3. Введите анкерную смолу в отверстие, начиная снизу, медленно оттягивая статический смеситель. В любом случае избегайте захвата воздуха. Для глубоких отверстий можно использовать удлинительную трубку.
4. Вращательными движениями вставьте анкер в заполненное отверстие. Некоторое количество клея должно выйти из отверстия.
5. Во время отверждения смолы анкер нельзя перемещать или нагружать.
Проект реновации здания представляет собой проект усиления, усиления и повышения этажности фундамента здания. Структурный клей используется для расширения размеров и армирования. Новую балку рамы необходимо приклеить конструкционным клеем к исходной конструкционной колонне. Армирование балки рамы усиливается за счет усиления балки на верхней поверхности.
Применение технологии посадки конструкционного клея при армировании, армировании и надстройке объекта реконструкции здания полностью соответствует нормам проектирования.
При использовании этой технологии в строительстве срок строительства сокращается на 10-20 дней, а общая стоимость проекта снижается на 14 000 юаней. Благодаря применению технологии армирования насаждений проект получил хорошие технические и экономические преимущества и был единодушно одобрен владельцами, руководителями и проектными подразделениями.
