Аппарат сварочный вд 306 технические характеристики: Сварочный выпрямитель вд 306 обзор, правила эксплуатации, схема, паспорт, характеристики ВД 306 УЗ

1 выпрямители однопостовые ВД-306Э ВДУ-251 3010 505 601Э 1202 ВД-306М 405 306А 506

		Электрогазосварочное оборудование / Выпрямители сварочные однопостовые
	Выпрямители сварочные однопостовые надежны и просты в обслуживании. Регулирование сварочного тока осуществляется подвижными обмотками трансформаторов в двух диапазонах: малых токов 45….125А и больших токов 125…315А. Надежное зажигание дуги, в том числе в режимах малых токов.
	Технические характеристики ВД-306Э ВДУ-251 ВДУ-3010 ВДУ-505 ВДУ-601Э ВД-1202 Сварка штучным электродом + + + + + — Полуавтоматическая сварка МИГ/МАГ — + + + + — Автоматическая сварка под флюсом и в защитных газах — — — + + + Возможность параллельной работы — — — — — + Напряжение питания, В 3х380 Номинальная потребляемая мощность, кВА 24 12,1 22 40 47 120 Сварочный ток (ПН), А(%) 315(60%) 315(32%) 315(60%) 500(60%) 600(60%) 1250(100%) Диапозон регулирования сварочного тока, А: жесткие хар-ки, падающие хар-ки 45. ..315 40…315 40…315 40…315 40…315 60…500 50…500 65…630 50…630 250…1250 250…1250
		ВД-306М		Выпрямитель сварочный ВД-306М предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов постоянным током. Позволяет с высоким качеством выполнять все виды работ с применением ручной дуговой сварки покрытыми электродами любых марок.
	Технические характеристики ВД-306М Номинальный сварочный ток, А(ПН) 315(60%) Пределы регулирования сварочного тока, А: диапазон малых токов (ДМТ) диапазон больших токов (ДБТ) 70-190 135-315 Напряжение холостого тока по дапазонам, В: ДМТ ДБТ 85-100 60-70 Напряжение питающей сети, В 380 Частота, Гц 50 Число фаз 3 Мощность, потребляемая при номальной нагрузке, кВА 23 Габариты (ДхШхВ), мм 810х640х745 Вес, кг 140
		ВД-306А		Выпрямитель сварочный ВД-306А предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов постоянным током. Позволяет выполнять все виды работ с качественными марками сталей с применением ручной дуговой сварки покрытыми электродами любых типов. Выпрямитель выполнен с механическим регулированием сварочного тока путём перемещения пакетов магнитных шунтов в окне силового трансформатора при вращении рукоятки ходового винта.
	Технические характеристики ВД-306А Номинальный сварочный ток, А(ПН) 315(60%) Пределы регулирования сварочного тока, А 50-315 Напряжение холостого тока по дапазонам, В 60-65 Напряжение питающей сети, В 380 Частота, Гц 50 Число фаз 3 Мощность, потребляемая при номальной нагрузке, кВА 23 Габариты (ДхШхВ), мм 690х555х730 Вес, кг 140
		ВД-405		Выпрямитель сварочный ВД-405 предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов как постоянным, так и переменным током. Позволяет с высоким качеством выполнять все виды работ с применением ручной дуговой сварки покрытыми электродами любых марок.
		Технические характеристики ВД-405 Номинальный сварочный ток (постоянный и переменный), А 400 Продолжительность нагрузки, % 100 Пределы регулирования сварочного тока, А: диапазон малых токов (ДМТ) диапазон больших токов (ДБТ) 70-190 180-410 Напряжение холостого тока по дапазонам, В: ДМТ ДБТ 85-100 60-70 Напряжение питающей сети, В 380 Частота, Гц 50 Число фаз 3 Мощность, потребляемая при номальной нагрузке, кВА 32,5 Габариты (ДхШхВ), мм 815х650х880 Вес, кг 150
		ВДУ-506МУЗ		Выпрямитель сварочный универсальный ВДУ-506 МУЗ предназначен для использования в качестве источника питания постоянным током одного сварочного поста при полуавтоматической, аргонодуговой и ручной дуговой сварке изделий. Выпрямитель обеспечивает жесткие (MIG /MAG), падающие (ММА) и крутопадающие (TIG) внешние характеристики.
		Технические характеристики ВДУ-506МУЗ Для жестких внешних характеристик MIG/MAG Для крутопадающих (штыковых) внешних характеристик TIG Для падающих внешних характеристик MMA Номинальный сварочный ток, А 500 Продолжительность нагрузки, % 60 Пределы регулирования сварочного тока, А 50-500 Пределы регулирования рабочего напряжения, В 17-39 12-30 22-46 Продолжительность цикла сварки, мин 10 5 Коэффициент наклона внешних характеристик, В/А 0,05 0,3-0,8 0,08-0,35 Коэффициент полезного действия не менее, % 80 Напряжение холостого тока, В 95±2 Номинальное напряжение питания (линейное) сети, В 380 Номинальная частота, Гц 50 Число фаз 3(+N) Мощность, потребляемая при номальной нагрузке не более, кВА 41,5 Габариты (ДхШхВ), мм 815х640х860 Вес, кг 265
	Сварочные выпрямители ВД-1210, Дуга-318МА, Дуга-318М1, Дуга 338, ВДУ-601 обеспечивают качественную сварку большинства углеродистых и легированных сталей, цветных металлов и чугуна. ВДУ-601
	Технические характеристики ВД-1210 Дуга-318МА Дуга-318М1 Дуга-338 ВДУ-601 Напряжение питания, В 220 380 Номинальная потребляемая мощность, кВА 9 4,7 10 16 45 Сварочный ток (ПН), А(%) 125(20%) 120(100%) 220(100%) 375(60%) 640(40%) Диапозон регулирования сварочного тока, А 75. ..125 30…160 50…300 80…375 50…630 Масса, кг 27 25 50 90 250 Габариты (ДхШхВ), мм 180х490х330 400х200х360 400х300х360 280х550х570 735х605х950
	ВДУ-306Э Сварочные выпрямители предназначены для получения постоянного тока путём выпрямления переменного тока промышленной частоты с использованием полупроводниковых вентилей
	Технические характеристики ВД-131 ДУГА-318М1 Проф ВД-306Э-2 СПб ВД-306Э-3 СПб ВД-306Д ВД-306Б Напряжение питания, В 220 или 380 380 Номинальный сварочный ток, А 180-130 300 315 ПВ, % 20 60 Масса, кг 65 45 150 140 150 Габариты (ДхШхВ), мм 360х360х950 470х280х360 620х760х750 615х400х600 785х765х600
	Технические характеристики ВД-306М1 AC/DC ВД-309 СПб ВД-313 СПб ВД-413 СПб ВД-506Д ВДУ-506 Напряжение питания, В 380 Номинальный сварочный ток, А 315 330 315 400 500 ПВ, % 40 60 Масса, кг 100 75 100 125 165 290 Габариты (ДхШхВ), мм 360х360х1250 630х305х580 630х505х525 770х400х770 700х390х690 620х830х1080
	ФЕБ-200М Выпрямители инверторные (универсальные частотные)
	Технические характеристики Напр. питания, В Ток ном., А ПВ, % Мощность потр., кВт Габариты, мм Масса, кг ВДУЧ-1371 СПб 220 130 100 4 365х139х196 8 ВДУЧ-315 380 315 100 1 600х380х500 70 ФОРСАЖ-160 220 160 60 8 410х180х290 10 ФОРСАЖ-250 380 250 40 10 410х180х290 10 ФОРСАЖ-315 380 315 40 12 420х180х300 12,5 ФЕБ-200М СПб 220 200 40 7,5 215х350х500 23 ФЕБ-350М СПб 380 350 40 12 300х440х600 45
	Выпрямители импортные
	Технические характеристики Напр. питания, В Ток ном., А ПВ, % Диаметр электрода, мм Габариты, мм Масса, кг фирма «Telwin» (Италия) Tecnica 140 220 5-130 25 1,6-3,2 315х135х210 5 Tecnica 160 220 5-150 25 1,6-4,0 315х135х210 5,5 Technology 200 220 5-180 35 1,6-4,0 385х157х285 9,5 Quality 210 C/DC 220/380 ~55-160 =40-130 25 2. 0-4.0 (~=) 360х570х510 30 Quality 260 C/DC 220/380 ~55-230 =35-170 25 2.0-5.0 (~=) 360х570х510 41 фирма «Fronius» (Австрия) TransPоcket 1400 220 5-140 60 1,6-3,2 312х110х200 4,2 TransPоcket 2000 3х380 20-200 60 1,6-4,0 430х180х280 10,5 TransPоcket 330 3х380 3-300 60 1,6-6,0 860х546х710 46 TransPоcket 450 3х380 3-450 60 1,6-6,0 860х546х710 54 TransPоcket 450 IP44 3х380 3-450 60 1,6-6,0 1256х620х750 112 TransPоcket 450 АС/DC 3х380 3-450 60 1,6-6,0 615х400х680 102 WTU 307 380 5-300 35 1,6-6,0 680х450х550 97 WTU 457 380 5-450 35 1,6-6,0 995х740х665 221,5 WTU 657 380 5-365 35 1,6-6,0 995х740х665 26
	Сварочные выпрямители однопостовые
	Технические характеристики Напряжение питания, В Ток, А Масса, кг Дополнительно ВД-251 220 80-250 35 — ВД-301 220 80-300 40 — ДУГА 318 ИП 220 50-300 38 ПН=60%, для п/авт. сварки ВД-302 380 80-300 42 — ВД-306 ЭСВА 380 35-315 175 ПВ=60% ВД-306 Б 380 45..315 150 ПВ=60% ВД-306 (VELGA) 380 45-315 150 ПВ=60% ВД-313 А 380 60…315 100 ПВ=60% ВД-313 Д 380 — — с пультом ДУ ВС-300 Б 380 315 — ПН=60% ВД-306 С 380 8…320 140 ПВ=60% ВД-316 380 50. ..325 130 ПВ=40% ВДГ-303 380 40…325 210 ПН=60% ВД-306 Д 380 35…340 140 ПВ=60%, тиристор ВД-506 Д 380 50..500 160 ПВ=60%, с пультом ДУ ВДУ-505 (БУ-035) 380 50…500 300 ПВ=60% ВДУ-505 380 50…500 290 ПВ=60% ВДУ-506 ЭСВА 380 50…500 310 ПВ=60% ВДУ-506 Д 380 35…500 160 ПВ=60%, тиристор ВДУ-506 С 380 — — с амперметром ВДГ-401 380 80. ..500 250 ПВ=60% ВДУ-1202 380 250…1250 540 ПВ=100% ВДУ-1202 для АДФ 380 250…1250 540 ПВ=100% ВДУ-1250 380 250…1250 520 ПВ=100%
	ВД-306Б-01 Выпрямитель сварочный ВД-306Б-01 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов при трехфазном питании от сети переменного тока. ГОСТ 15150-69
	Технические характеристики ВД-306Б-01 Номинальное напряжение питающей сети трехфазного переменного тока, В 380 Номинальная частота, Гц 50 Первичный ток при напряжении 380В, А 36 Максимальный сварочный ток, А 315 Номинальный режим работы (ПН), % 60 Напряжение холостого хода, В 60-70 Пределы регулирования сварочного тока, А 125-315 Пределы рабочего напряжения, В 22-32 Габаритные размеры, мм 785х765х600 Масса, кг 150
	Выпрямитель сварочный ВД-306Б-02 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов при трехфазном питании от сети переменного тока. ГОСТ 15150-69 ВД-306Б-02
	Технические характеристики ВД-306Б-02 Номинальное напряжение питающей сети трехфазного переменного тока, В 380 Номинальная частота, Гц 50 Первичный ток при напряжении 380В, А 36 Максимальный сварочный ток, А 315 Номинальный режим работы (ПН), % 60 Напряжение холостого хода, В 60-70 Пределы регулирования сварочного тока, А: диапазон малых токов диапазон больших токов 45-125 125-315 Пределы рабочего напряжения, В 22-32 Габаритные размеры, мм 785х765х600 Масса, кг 150
	Выпрямитель сварочный ВД-201 и ВД-301(2) предназначены для ручной дуговой сварки стальных конструкций различного назначения. Выпрямители переносные, что позволяет оперативно менять место работы, он не требует специальных работ по техническому обслуживанию.
	Технические характеристики ВД-201 ВД-301(2) Напряжение питающей сети, В 220 200+5; 380+5% Номинальная частота, Гц 50 Сварочный ток min-max, А 60 — 200 80-300 Напряжение холостого хода, не более, В 60 90 Потребляемая мощность, не более, кВт 7 Габаритные размеры, не более, мм 245х225х610 410х140х400 Масса, кг 30 40
	Сварочный выпрямитель типа ВД-З06ДК предназначен для ручной дуговой, полуавтоматической и аргонодуговой сварки изделий из сталей на постоянном токе. Имеет возможность подключения приставки для аргонодуговой сварки (БУСП-ТИГ), подающих механизмов для полуавтоматической сварки ПДГО-508.
	Технические характеристики ВД-306ДК Напряжение питающей сети, В 3х380 Номинальная частота, Гц 50 Номинальный сварочный ток, А (ПВ,ПН %) 315 (60) Пределы регулирования сварочного тока, А MMA — 30-350; TIG — 10-350; MIG/MAG — 50-350 Напряжение холостого хода, В, не более 95 Номинальное рабочее напряжение, В MMA — 32; TIG — 22; MIG/MAG — 30 Потребляемая мощность, кВА, не более 22 Габаритные размеры, мм 615х400х600 Масса, кг 140
	ВДГ-303-4 Сварочный выпрямитель ВДГ-303-4 предназначен для комплектации сварочных полуавтоматов дуговой сварки типа ПДГ-312-4. Выпрямитель, в составе полуавтомата, предназначен для полуавтоматической сварки плавящимся электродом изделий из сталей на постоянном токе в среде защитных газов. Возможна сварка покрытым электродом на постоянном токе при наличии балластного реостата.
	Технические характеристики ВДГ-303-4 Напряжение питающей сети, В 380 Номинальная частота, Гц 50 Номинальный сварочный ток, А (ПВ, %) 315 (60) Пределы регулирования сварочного тока, А 40-325 Количество ступеней регулирования рабочего напряжения 3 Пределы регулирования рабочего напряжения, В 16-40 Напряжение холостого хода, В не более 60 Потребляемая мощность, кВА, не более 21 Габаритные размеры, мм 735х605х750 Масса, кг 200
	ВДГИ-302 Сварочный выпрямитель ВДГИ-302 предназначен для комплектации сварочных полуавтоматов дуговой сварки типа ПДИ-304. Отличительной чертой выпрямителя является возможность регулируемого наложения импульсов на базовое сварочное напряжение. Выпрямитель, в составе полуавтомата, предназначен для полуавтоматической сварки плавящимся электродом изделий из алюминия и его сплавов, а также коррозионностойких сталей в среде аргона на постоянном токе в среде защитных газов.
	Технические характеристики ВДГИ-302 Напряжение питающей сети, В 3х380 Номинальная частота, Гц 50 Номинальный сварочный ток, А (ПВ, %) 315(60) Пределы регулирования сварочного тока, А 40-325 Напряжение холостого хода, В не более 45 Потребляемая мощность, кВА, не более 17. 3 Габаритные размеры, мм 720х593х938 Масса, кг 240
	ВДО-211 «НЕОН» ВДО-211 «НЕОН» используют в полевых условиях, в передвижных мастерских, коммунальном хозяйстве, быту. Выпрямитель обеспечивает сварку стали толщиной от 1 до 10 мм и резку до 5 мм штучным электродом постоянного тока диаметром от 2 до 5 мм. Выпрямитель можно использовать в качестве источника питания аргонно-дуговой сварки нержавеющей стали, цветных металлов и сплавов.
	Технические характеристики ВДО-211 «НЕОН» Напряжение питающей сети, В 220-5% Номинальная частота, Гц 50 Число фаз 1 Род сварочного тока Выпрямленный Коэффициент полезного действия, % 0,7 Пределы регулирования сварочного тока, А 40-325 Номинальный сварочный ток при ПН=30% и длительности цикла 5 мин. , А 200 Сварочный ток min-max, А 50 — 200 Кол-во ступеней регулировки 5 Продолжительность нагрузки (ПН), max 60 Напряжение холостого хода, В, 60 Диапазон рабочих напряжений, В 23-30 Потребляемая мощность, кВт, не более 5 Габаритные размеры, мм 585х250х285 Масса, кг 24
	ВДУ-601 С Выпрямитель тиристорный сварочный ВДУ-601 С с универсальными внешними характеристиками предназначен для ручной дуговой сварки металлическими электродами, а также для механизированной сварки в среде защитных газов в составе полуавтомата. Для работы с полуавтоматами выпрямитель снабжен вспомогательным источником питания цепей управления сварочного полуавтомата и подогревателя газа.
	Технические характеристики ВДУ-601 С Напряжение питающей сети, В 3х380-10%,+5% Номинальная частота, Гц 50 Первичная мощность, не более, кВА ЖХ — 44, ПХ -40 Первичный ток, не более, А 60 Напряжение холостого хода, не более, В 80 Номинальное рабочее напряжение, В ЖХ — 52, ПХ — 50 Пределы регулирования рабочего напряжения, В ЖХ — 18-52, ПХ — 22-50 Номинальный сварочный ток, при ПВ=60%, А 630 Пределы регулирования сварочного тока, А ЖХ — 65-630, ПХ — 60-630 Продолжительность цикла сварки, мин. 10 Крутизна наклона внешних характеристик, не более В/А ЖХ — 0,04, ПХ — 1,4+0,2 КПД%, не менее 75 Габаритные размеры, мм 600х740х920 Масса, кг 290
	Дуга–318 М1 Сварочный аппарат постоянного тока «Дуга–318 М1» предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов.
	Технические характеристики Дуга–318 М1 Источник питания сеть переменного тока напряжением 380В Вид сварочного тока постоянный Коэффициент полезного действия в диапазоне сварочного тока, % 90 Коэффициент мощности (cos) 0,95 Продолжительность непрерывной сварки (ПНС) штучными электродами неограничена Мощность потребляемая из сети, кВА max max 10, мин. 3 Максимальный сварочный ток, А 300 Диапазон регулировки тока, А 50-300 Число ступеней регулировки 12 Габаритные размеры, мм 300х360х415 Масса, кг 50
	Малогабаритный сварочный аппарат «Терминатор» для сварки штучным электродом низкоуглеродистых сталей, а также для пуска двигателя легкового автомобиля с аккумулятором на 12В. «Терминатор» может быть использован в любых областях промышленности, в сельском и коммунальном хозяйстве, автомастерских, а также на приусадебных участках и в быту.
	Технические характеристики «Терминатор» Питающая сеть 220 В, 50Гц Максимальный потребляемый ток, А 25 Род сварочного тока постоянный Марка используемого электрода ОЗС-4, АНО-12 Масса, кг 13
Designed by IceMIND 2001 russianwoman. ca

Конструкция и особенности эксплуатации Сварочного аппарата ВД 306 – metmaStanki.ru

Сварка металлических изделий широко применяется как в промышленности, так и в бытовых условиях. Для сваривания металлических деталей применяются специализированные аппараты. Одним из них является сварочный аппарат ВД 306, технические характеристики которого представлены ниже.

Применение устройства

Сварочный аппарат вд 306 предназначен для сваривания металлических заготовок из среднеуглеродистых и малоуглеродистых сталей. При помощи него можно осуществлять ручную электродуговую сварку постоянным током. Есть возможность производить резку и наплавку металла.

Сварочный выпрямитель ВД-306

Выпрямитель ВД 306 используется на станциях по ремонту автомобильной техники, небольших мастерских, стройплощадках, в бытовых условиях и т. д. Отличительной особенностью этой модели является возможность создания качественного шва при нестабильном напряжении сети питания.

ВД 306 можно использовать при температуре окружающей среды от -40 до +40 градусов. Максимальный показатель влажности воздуха, при которой можно безопасно пользоваться сварочным аппаратом, составляет 80%. Прибором можно пользоваться как в закрытых помещениях, которые имеют естественную вентиляцию, так и на открытом воздухе. Производитель не рекомендует использовать прибор в помещениях с повышенным содержанием пыли, а также в среде агрессивных газов.

Конструкция агрегата ВД 306

Сварочный выпрямитель вд 306 подключается к трехфазной сети питания напряжением 380 вольт. Устройство имеет один диапазон регулировки рабочих настроек. Силовой трансформатор имеет подвижные обмотки. Это позволяет регулировать рабочие параметры путем перемещения магнитного шунта.

Модель выполнена в металлическом корпусе. Это защищает ее детали от повреждений при попадании искр и предотвращает поражение оператора электрическим током. Для удобного передвижения выпрямитель оборудован колесами. Для удобства выполнения процесса на передней панели корпуса установлен индикатор сети питания.

Выпрямитель для сварки вд 306 состоит из следующих элементов:

Сварочный аппарат ВД-306 — устройство

• Металлический корпус.
• Магнитный шунт.
• Вентилятор охлаждения.
• Амперметр.
• Блок выпрямителей.
• Силовой трансформатор.
• Разъемы для подключения сварочных кабелей.
• Выключатель.
• Шнур питания для подключения к сети 380 вольт.

Питание изделия осуществляется переменным током. Блок выпрямителей позволяет преобразовать переменный ток в постоянный. Это дает возможность получить электродуговую сварку постоянного тока.

В процессе использования внутренние детали устройства нагреваются. Во избежание перегрева и выхода из строя комплектующих, ВД 306 оборудован электрическим вентилятором. Он осуществляет принудительное охлаждение деталей.

Во избежание поражения оператора электричеством, на корпусе изделия установлен зажим для подключения заземления. Зажим крепится на корпус прибора при помощи болта.

Внутреннее устройство аппарата ВД-306

Характеристики сварочного аппарата

Выпрямитель имеет следующие технические характеристики:

Сварочный аппарат ВД-306 — технические характеристики

• Номинальный сварочный ток при работе – 315 ампер.
• Сеть питания – трехфазная.
• Напряжение сети питания – 380 вольт.
• Частота – 50 Гц.
• Сила первичного тока – 36 ампер.
• Напряжение при работе – 32 вольта.
• Холостой ход – 69 – 70 вольт.
• Диапазон напряжения при работе – от 22 до 32 вольт.
• Диапазон регулировки – от 45 до 315 ампер.

Продолжительность включения выпрямителя при работе составляет 60%. Полная масса установки составляет 104 килограмма. Аппарат имеет следующие габариты – 560х510х660 миллиметров (длина, ширина, высота).

Подготовка к использованию и сварка

Перед тем, как приступить к сварке металла, необходимо подготовить устройство к работе. Для этого следует выполнить ряд действий, таких как:

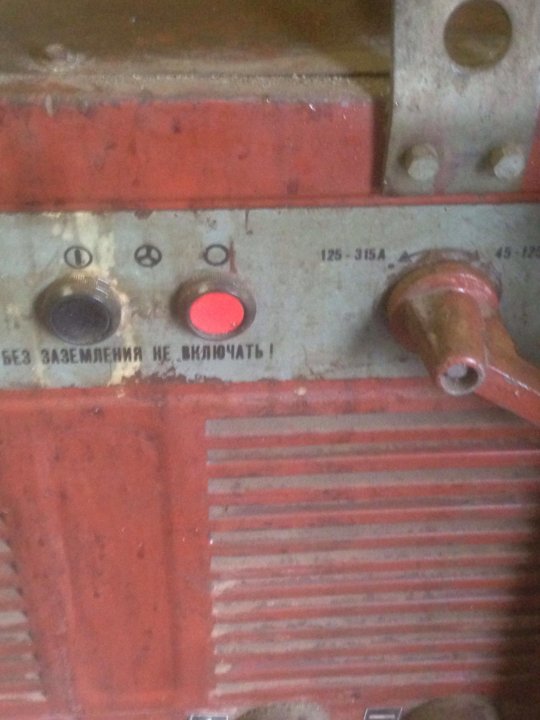

Передняя панель сварочного выпрямителя ВД-306

• Удалить частицы пыли с корпуса и токоведущих частей. Можно сделать это сжатым воздухом;
• Подключить кабели в соответствующие разъемы;
• Подсоединить кабель заземления;
• Включить сетевой шнур в трехфазную сеть.

После включения установки необходимо определить вращается ли вентилятор принудительного охлаждения. При отсутствии вращения необходимо выключить устройство.

Непосредственно, перед началом сварки следует выполнить настройку выпрямителя ВД 306. Сила тока регулируется управляющей рукояткой. Настраивать установку следует, исходя из толщины металлических заготовок, и диаметра сварочных стержней. Во время рабочего процесса силу тока можно контролировать, благодаря встроенному амперметру.

ВНИМАНИЕ: Во избежание перегрева и повреждения деталей аппарата, следует периодически отключать установку.

Техника безопасности

Выпрямитель для сварки является устройством, работающим от трехфазной сети питания. В связи с этим, в процессе сварки необходимо соблюдать некоторые меры предосторожности:

Характеристика выпрямителя ВД-306

• Перед началом процесса нужно изучить правила по выполнению сварочных работ и инструкцию по эксплуатации от производителя.
• Запрещается использовать установку в металлических резервуарах. Железные стенки могут привести к поражению электричеством.
• Не допускается включение в сеть прибора с отсутствующим защитным кожухом или поврежденной изоляцией на сварочных кабелях.
• При проведении процесса нужно пользоваться средствами индивидуальной защиты: перчатки, очки и т. д.
• Для защиты глаз оператора от излучения сварочной дуги применяется специализированная маска.
• Не допускается контакт изоляции проводов и внутренних комплектующих с агрессивными жидкостями.
• Запрещено перемещать прибор и касаться токоведущих частей, если он включен в сеть. При замене электрода устройство нужно отключить.

Из вышеперечисленного следует, что данная модель является аппаратом для ручной электродуговой сварки. Им можно сваривать металлические детали из среднеуглеродистых и малоуглеродистых сталей. Изделие соответствует требованиям безопасности, и оборудовано специализированным зажимом для подключения заземления.

Техника безопасности на рабочем месте сварщика

Видео по теме: Ремонт сварочного аппарата ВД 306

Сварочный аппарат ВД: устройство и конструкция

Каталог

Бренды

Главная

»

Помощь покупателю

»

Сварочный аппарат ВД: устройство и конструкция

Сварочный выпрямитель – устройство, предназначенное для преобразования сетевого переменного тока в постоянный, который будет использоваться для получения сварочной дуги. Однопостовой сварочный выпрямитель, обеспечивающий возможность подсоединения только одного сварочного кабеля, применяется для выполнения относительно небольших объемов работ.









Конструкция и принцип работы

Основные узлы и блоки сварочного выпрямителя:

• Силовой трансформатор – однофазный или трехфазный. Его конструкция и принцип действия аналогичны параметрам сварочного трансформатора, предназначенного для сварки на переменном токе. Выпрямитель с трехфазным трансформатором позволяет получить выпрямленный ток с более точными параметрами по сравнению с однофазным, что повышает качество результата.
• Выпрямитель. Переменный ток в постоянный преобразуют полупроводниковые элементы – диоды и тиристоры.
• Пусковое устройство. Имеется функция автоматического отключения аппарата от сети в случае его поломки.
• Панель управления. На ней расположены органы регулировки и измерения.
• Система охлаждения. Позволяет поддерживать оптимальную температуру и предотвращает перегрев оборудования.

Принцип работы:

• Сетевой ток подается на первичную обмотку интегрированного понижающего трансформатора. За счет ЭДС происходит понижение напряжения и повышение силы тока.
• Переменный ток с измененными параметрами поступает на выпрямители (диоды на основе кремния), на выходе которых образуется выпрямленный постоянный ток с небольшими пульсациями.
• Во время работы аппарат греется, поэтому все модели оснащены системами охлаждения, в которую входят вентиляторы и датчик перегрева.
• При превышении допустимого входного переменного напряжения датчики контроля напряжения, работающие совместно с автоматическими выключателями, отключают аппарат.
• С помощью регулятора устанавливают силу тока, соответствующую параметрам и толщине обрабатываемого металла.

Области применения

С помощью сварочных выпрямителей можно реализовывать несколько разновидностей сварки:

• MMA – ручная дуговая сварка плавящимися покрытыми электродами;
• MIG – сварка в среде инертного газа;
• TIG – аргонодуговая сварка неплавящимся электродом.

Сварочные выпрямители используются для сварки черных, коррозионностойких, жаростойких, жаропрочных сталей, чугунов, сплавов на основе меди, алюминия, титана. Помимо сварки с их помощью выполнять наплавку и резку.

Виды и технические характеристики

Виды однопостовых сварочных аппаратов ВД:

• ВД-306Д. Это универсальный компактный аппарат, который может использоваться для сварки, наплавки, резки. Работает с широким перечнем электродов с различными типами покрытий. Применяется для высоколегированных сталей. Предусмотрены все необходимые виды защит. Максимальный ток – 300 А.
• ВД-309. Используется для выполнения небольших объемов работ на производстве и строительной площадке. Работает с электродами с любыми видами покрытия. С его помощью можно выполнять все работы: сварку, наплавку, резку. Максимальный ток – 300 А.
• ВД-313 (Cu). В конструкции имеется электролитический конденсатор, выполняющий функции фильтра, который обеспечивает минимальное количество пульсаций в цепи постоянного тока и его оптимальные параметры. Максимальный ток – 315 А.
• ВД-413. Наличие запатентованного клинового магнитного шунта обеспечивает удобную смену режима работы и снижает время регулировки при сохранении высокого качества шва.

Подготовка к работе

Перед использованием однопостового сварочного выпрямителя сварщик должен:

1. Получить задание от руководителя и расписаться в журнале выдачи занятий.
2. Проверить состояние спецодежды и надеть ее. Одежда сварщика должна быть выполнена из негорючих натуральных материалов. Для защиты рук эффективны рукавицы из спилки и замши, для ног – кирзовые ботинки или сапоги. Безопасность кожи лица и глаз обеспечивают только правильно подобранные маски и щитки промышленного производства.
3. Заземлить один из токовых разъемов выпрямителя, к которому подключаются обратный провод и сварочный стол.
4. Проверить исправность инструмента, приспособлений, наличие и исправность заземления, плотность соединения наконечников проводов с зажимными болтами, целостность изоляции, работоспособность вентиляции.
5. Освободить рабочее место от посторонних предметов и убедиться в эффективности его освещения.
6. При обнаружении каких-либо неисправностей к работе не приступают до их полного устранения. Режим работы однопостового сварочного выпрямителя выбирают в соответствии с техническими свойствами обрабатываемого металла.

Требования безопасности

При работе с однопостовым сварочным выпрямителем необходимо соблюдать комплекс правил безопасности:

• Сварочное оборудование подключают через электрический щиток к отдельному автоматическому выключателю через УЗО.
• Длина электропровода, предназначенного для подключения аппарата, не должна превышать 10 м. В случае обрыва провода соединять его части можно только с использованием соединительной муфты.
• Рекомендуется прокладывать провод на высоте 2,5 м и подводить его к оборудованию по стальной трубе с заземлением.
• При осуществлении работ на открытом воздухе выпрямитель устанавливают под навесом. При сильных осадках работы необходимо прекратить.
• Сварочный кабель должен быть в хорошем состоянии, не иметь скруток.

Опасные и вредные производственные факторы, которые могут присутствовать при эксплуатации сварочных выпрямителей: повышенное напряжение в питающей сети, повышенный уровень статического электричества, брызги раскаленного металла, искры, высокий уровень электромагнитного излучения.

Выпрямитель сварочный вд-306Э-5 | Festima.Ru

Товары для дома

Таблица

Список

Лента

В наличии 3 шт. состояние Б/У ву работоспособном состоянии

Мы нашли это объявление 5 лет назад

Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы
ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Москва, Таганско-Краснопресненская линия, метро Таганская

Еще объявления

Продам в рабочем состоянии Сварочный выпрямитель «ЭТА» ВД-313 3×380 В Сварочный выпрямитель ВД-313 3х380 В ЭТА обеспечивает стабильную дугу при ручной сварке постоянным током. Благодаря плавной регулировке сварочного тока, получается сварной шов высокого качества. Малые габариты, мобильность, высокие сварочные характеристики, позволяют использовать выпрямитель при ремонтных и строительных работах. Выпрямитель ВД-313 предназначен для сварки углеродистых и легированных сталей штучным электродом на постоянном токе. Выпрямитель отличается простотой, надежностью конструкции, низким весом, мобильностью, выпущен на смену широко известного источника ВД-306. Регулирование сварочного тока осуществляется механическим перемещением магнитного шунта с указанием тока по шкале. Оригинальный механизм шунтового регулирования уменьшает время на смену режима сварки. Выпрямитель имеет следующие технические решения: -Плавная регулировка сварочного тока; -Медные, неподвижные обмотки; -Быстроразъемные, безопасные токовые разъемы; -Принудительное охлаждение. Код товара СВ000011383 Артикул ВД313AL Бренд ЭТА Вес, кг 90 Габаритные размеры, мм 690х360х640 Гарантия 1 год Диаметр электрода, мм 2,0-6,0 Дисплей нет Исполнение Передвижные Класс защиты IP 22 Количество постов, шт 1 Напряжение сети, В 380 Напряжение холостого хода, В 72 Обмотка Al (алюминий) Охлаждение воздушное Потребляемая мощность, кВт 14. 8 Пределы регулирования тока, А 60-315 Режим работы (ПН), % 60 Род тока DC (постоянный) Сварочный ток, А 315 Страна-производитель Россия Тип сварки/резки MMA Транспортировочные колеса с колёсами Управление шунтовое Серия ВД Тип питания трехфазный

Ремонт и строительство

2 дня назад

Источник

380 вольт в хорошем рабочем состоянии

Ремонт и строительство

4 дня назад

Источник

Продаю два сварочника вдм-6303с и тдм-401у2.

Ремонт и строительство

5 дней назад

Источник

Серия отечественных сварочных выпрямителей «ДУГА» ЭКОНОМИЧНЕЕ И ДЕШЕВЛЕ ИНВЕРТОРА! ПРОСТОТА И НАДЕЖНОСТЬ КЛАССИКИ! — Малый вес и габариты. — Уникальное энергосбережение. — Гарантия 18 месяцев. Сварочный аппарат ДУГА 318М1 220/380 В постоянного тока предназначен для ручной дуговой сварки прямого и сложного профиля различных металлов и сплавов на постоянном токе любой полярности всеми видами электродов, а также в среде защитных газов. Его можно использовать в производственных цехах и полевых условиях, в передвижных мастерских, коммунальном хозяйстве и т.п. Климатическое исполнение аппарата — У, категория размещения — 3, тип атмосферы II по ГОСТ 15150, но для работ при нижнем значении температуры окружающей среды от 258°К (-15°С) до 313°К (+40°С). Не допускается использование аппаратов во взрывоопасной среде, а также содержащей едкие пары и газы, разрушающие металлы и изоляцию. Допускается кратковременная (не более 6 часов) эксплуатация аппарата при температуре окружающей среды 318°К (+45°С) и относительной влажности 98%. Степень жесткости климатических факторов внешней среды III по ГОСТ 16962.1. Степень защиты по IP 22 по ГОСТ 14254.

Ремонт и строительство

10 дней назад

Источник

Продается сварочный выпрямитель ВД 301 УЗ в хорошем состоянии .

Ремонт и строительство

16 дней назад

Источник

Характеристики: Тип сварки — полуавтоматическая сварка MIG/MAG. Сварочный ток MIG/MAG 50-120A Диаметр проволоки 0.60-0.90 мм Мощность 3.60 кВт Тип тока — постоянный Тип охлаждения — воздушное Вес ~21кг Состояние: Местами слезла краска, сильных замечаний нет, общее состояние на 4+. Торг: Уместен.

Ремонт и строительство

27 дней назад

Источник

Сварочный выпрямитель в рабочем состоянии. Использовался пару раз, стоит без дела.

Ремонт и строительство

месяц назад

Источник

Сварочный аппарат: ВД-306 У3 ВД-313 Предлагайте свои цены Сварочные аппараты уже загружены в газель, готовы к доставке

Ремонт и строительство

месяц назад

Источник

Выпрямитель сварочный ВД-306С1 б/у. Торг

Ремонт и строительство

месяц назад

Источник

Продам сварочный 4-х постовой выпрямитель , аппарат. При подаче питания выбивает автомат, нужно разбираться. Стоит с 2016г, до этого работал на стройке Отправлю ТК

Ремонт и строительство

месяц назад

Источник

Брал с рук, в таком виде как сейчас(без ручки и колес) Тип аппарата сварочный выпрямитель Полуавтоматическая сварка (MIG/MAG) есть Сварочный ток (MIG/MAG) 50-170 А Количество фаз питания 1 Напряжение холостого хода 35 В Тип выходного тока постоянный Мощность 5. 20 кВт Продолжительность включения при максимальном токе 15 % Диаметр проволоки 0.60-1.20 мм Расположение катушки внутреннее Особенности Класс изоляции H Степень защиты IP23 Габариты, ДхШхВ 675х330х400 мм Масса 30.2 кг Комплектация сварочная горелка с соединяющим кабелем, клемма массы с соединяющим кабелем.

Ремонт и строительство

месяц назад

Источник

Подаётся сварочный выпрямитель ВД-306Д. В хорошем состоянии. Возможна проверка на месте. Есть возможность продажи аналогичных аппаратов

Ремонт и строительство

месяц назад

Источник

выпрямитель сварочный Kemppi 5500

Ремонт и строительство

месяц назад

Источник

Тип сварки полуавтоматическая сварка MIG/MAG Сварочный ток MIG/MAG 30 — 145 A Диаметр проволоки 0.60 — 1.20 мм Мощность 3.70 кВт Тип тока постоянный Тип охлаждения воздушное Вес 23 кг

Ремонт и строительство

месяц назад

Источник

Продаю полуавтомат MIG-MAG-FLUX сварочный выпрямитель BLUEWELD Vegamig 200/2 Turbo. Состояние хорошее. В комплекте: Полуавтомат MIG-MAG сварочный BLUEWELD Vegamig 200/2 Turbo. Горелка MIG/MAG 2 м. Кабель заземления. Комплект колес. Редуктор давления на баллон.

Ремонт и строительство

месяц назад

Источник

в хорошем состояние,без проводов

Ремонт и строительство

месяц назад

Источник

Сварочный выпрямитель инверторного типа ВД-230 И У2 Линкор рассчитан на профессиональную сварку и проваривает металл, толщиной от 1 мм до 12 мм. Аппарат работает электродами всех типов и марок, диаметром от 1,6 мм до 5 мм, а также к нему можно подключить горелку (TIG) для аргоно-дуговой сварки. Аппарат произведен на базе современной инверторной технологии с использованием мощных IGBT транзисторов с применением принципа частотной модуляции. ВД-230И отличается стабильной, надежной работой и портативностью. Способен работать на открытом воздухе (при отсутствии осадков) работает при температуре от -40С до +40С. Подключается к дизельным и бензиновых электростанциям малой мощности (3 кВт) для выездных сварочных работ.

Ремонт и строительство

2 месяца назад

Источник

Сварочный выпрямитель ВД-301УЗ.

Ремонт и строительство

2 месяца назад

Источник

Условия эксплуатации выпрямителей сварочных ВС-160 Выпрямитель предназначен для работы в помещениях с вентиляцией и на открытом воздухе под навесом при отсутст-вии атмосферных осадков при температуре от -45°С до +40 °С. Категория размещений — 2, группа условий эксплуатации — 1, тип атмосферы — II, условия хранения — 2. По требованиям защиты от поражений электрическим током выпрямитель выполняется по классу 01 или 1. При исполнении по классу 1 в комплект поставки входит розетка с заземляющим контактом. По безопасности конструкция выпрямителя выполняется соответствия степени защиты IP 21, а зажимов сварочной цепи – IP 11. Выпрямитель обеспечивает устойчивую работу при питании, как от сети промышленной частоты, так и от автономной электростанции, мощность которой больше в 1,5 раза мощности выпрямителя. Выпрямитель обеспечивает повышенную безопасность за счет ограниченного до 56 В напряжения холостого хода. При этом сохраняются сварочные свойства аналогичные аппаратам с напряжением холостого хода 90в. СТОИМОСТЬ УКАЗАННАЯ В ОБЪЯВЛЕНИИ АКТУАЛЬНА!!! Быстрая и недорогая услуга доставки посылок по России! КИТ Сдек Авито Почта РФ ​ Удобная система оплаты (Наличный расчёт,Безналичный расчёт,Сбербанк онлайн) МКАД 41 — й километр д 4 стр 30 Строительная ярмарка «Славянский мир» Цена окончательная без торга Будьте уверены, что часть средств идёт на благотворительность в фонд «СберВместе»

Ремонт и строительство

2 месяца назад

Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок.
Мы не производим реализацию товара, не храним изображения и персональные данные.
Все изображения принадлежат их авторам
Отказ от ответственности

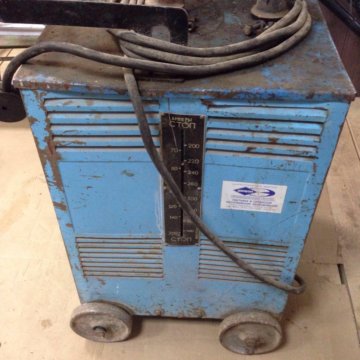

Продаю выпрямитель сварочный

Ремонт и строительство

год назад

Источник

Компания «Профприбор» широкий ассортимент оборудования всех сфер промышленности

Настройка, отладка оборудования, обучение персонала

Опыт комплексного оснащения промышленных предприятий. Готовы подобрать необходимое оборудование и оказать помощь в настройке. Бесплатно обучим и проконсультируем, предоставим необходимую информацию. Возможен выезд технического специалиста.

Вся продукция, предлагаемая компанией «Профприбор», сертифицирована на территории Российской Федерации

Помочь выбрать













Переоборудованные производства:

Кейс “Анализ промышленных выбросов”

На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».

Результаты

Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, h3 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.

Сервисное обслуживание

Если Вы столкнулись с проблемой оснащения лаборатории, не знаете какой прибор сможет решить Вашу задачу или уже приобрели прибор, но не знаете как осуществлять работу с ним – сообщите нам! Мы здесь для того, чтобы своевременно ответить на Ваши вопросы, оказать информационную поддержку и помочь подобрать необходимое оборудование.

Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно. Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.

К сожалению, любое оборудование не вечно и если Вы столкнетесь с неисправностью прибора, мы решим проблему в кратчайший возможный срок.

Компания “ЛТК” – современная, мобильная и динамично развивающаяся компания, опыт работы которой, является доказательством его стабильности, надёжности, гарантии качества и ответственности.

Наша компания представляет широкий ассортимент оборудования для различных сфер промышленности. У нас Вы можете заказать: лабораторное оборудование для проведения испытаний при строительстве, электротехническое оборудование, оборудование для тепловизионного обследования, трассопоисковое оборудование, оборудование для проведения исследований неразрушаещего контроля практически любых объектов и материалов.

На нашем сайте представлен широкий ассортимент промышленного оборудования, которое Вы всегда можете у нас приобрести и быть уверенными, что получите заказанное оборудование в срок и по согласованной цене!

Даже если Вы уже выбрали себе оборудование определенной марки и модели, мы с радостью подберем для Вас «аналог», который не будет отличаться по своим параметрам, тем не менее по стоимости будет выгоднее, ведь мы дорожим нашими заказчиками и стремимся сделать сотрудничество с нами выгодным и комфортным для Вас!

Залог успешной работы фирмы – постоянное деловое партнерство с ведущими мировыми производителями предлагаемого нами оборудования: Fluke, Rembe, Atlas Copco, Grundfos, Testo. Отсутствие посредников не только обеспечивает нашим клиентам финансовую экономию, но и гарантирует высокое качество всех товаров из нашего богатого ассортимента.

Обращайтесь в компанию «Профприбор», если вам необходимо действительно качественное и недорогое промышленное оборудование любых типов.

Если вы не смогли найти необходимую продукцию на страницах нашего сайта или его нет у нас в наличии, то по вашему требованию мы закажем его доставку в минимальные сроки.

Узнавайте новости первыми!

Подпишитесь на новостную рассылку и получайте информацию о новинках на рынке, распродажах и специальных предложениях!

Your browser does not support JavaScript!. Please enable javascript in your browser in order to get form work properly.

Оставляя свои данные, Вы соглашаетесь с политикой конфиденциальности.

+7 (473) 204-51-78 (Воронеж)

+7 (863) 209-88-94 (Ростов-на-Дону)

+7 (861) 203-40-01 (Краснодар)

+7 (845) 249-63-11 (Саратов)

Россия, 394038, Воронеж, ул. Пирогова 87 Б

E-mail: [email protected]

Предложение носит информационный характер и
не является публичной офертой (ст.435 ГК РФ)

Copyright © 2000-2022 гг. Все права защищены.

Поможем определиться с выбором прибора для вашего предприятия

Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных.

Your browser does not support JavaScript!. Please enable javascript in your browser in order to get form work properly.

Выбираете оборудование?

Поможем с выбором и разъясним нюансы

Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных.

Your browser does not support JavaScript!. Please enable javascript in your browser in order to get form work properly.

Сварочный аппарат ВД 306 Д в Днепре (Трансформаторы сварочные)

Цена: 8 000 грн.

за 1 шт

---

Компания ООО «Асса» (Днепр) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Сварочный аппарат ВД 306 Д, расчеты производятся в грн. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Сварочный трансформатор ВД-306 Д, Сэлма

Выпрямитель сварочный ВД-306Д предназначен для ручной дуговой сварки на постоянном токе покрытыми электродами (режим ММА) изделий из малоуглеродистых, углеродистых, низколегированных и коррозионостойких сталей, а так же для аргонодуговой сварки неплавящимся электродом (режим ТИГ) при комплектации блоком БУСП-ТИГ.

БУСП-ТИГ предназначен для задания и регулирования параметров сварочного цикла сварочных выпрямителей в режиме аргонодуговой сварки неплавящимся электродом.

Выпрямители ВД-306Д разработаны для стационарных и монтажных работ, могут использоваться в тяжелых условиях эксплуатации для строительства нефтегазопроводов.
Преимущества ВД-306Д:

— высокие сварочные свойства, не отличающиеся от лучших образцов зарубежных аналогов;
— плавная регулировка сварочного тока;
— обеспечивают точную установку и высокую стабильность сварочного тока;
— обеспечивают сварку с низким разбрызгиванием и дымогазовыделением;
— работают при температурах от -40 °С до +50 °С
— высокий уровень стабилизации сварочного тока при колебаниях питающей сети;
— оснащены тепловой защитой трансформатора и выпрямительного блока;
— сниженные габаритные размеры и масса.
— улучшенный дизайн и эргономика;
— более простая конструкция обеспечивает высокую надежность и долговечность работы;
— простота обслуживания;
— возможность дистанционного регулирования сварочного тока с помощью пульта;
— легкий поджиг дуги;
— высокая стабильность горения дуги;
— высокое качество формирования сварочного шва;
— возможность выполнения работ неплавящимся электродом в среде защитных газов на постоянном токе при комплектации блоком БУСП-ТИГ
Технические характеристики ВД-306Д:

Напряжение питающей сети, В — 3х380
Частота питающей сети, Гц — 50
Номинальный сварочный ток (ММА), А ( при ПВ, %) — 315 (60%)
Номинальное рабочее напряжение (ММА), В — 32
Пределы регулирования сварочного тока (ММА), А — 50 -350
Пределы регулирования рабочего напряжения (ММА), В — 22-34
Диаметр электрода (ММА), мм — 2-6
Номинальный сварочный ток (ТИГ), А ( при ПВ, %) — 315 (60%)
Номинальное рабочее напряжение (ТИГ), В, — 22
Пределы регулирования сварочного тока (ТИГ), А, — 10 — 350
Пределы регулирования рабочего напряжения (ТИГ), В — 12-24
Напряжение холостого хода, В, не более — 95
Диаметр вольфрамового электрода (ТИГ), мм — 0,8-6
Потребляемая мощность при номинальном токе, кВА, не более — 25
Масса, кг — 115
Габаритные размеры, мм — 650х390х600

---

Товары, похожие на Сварочный аппарат ВД 306 Д

Вы можете оформить заявку на «Сварочный аппарат ВД 306 Д» в организации «ООО Асса» через наш портал БизОрг. Цена 8000 грн. (минимальный заказ 1 шт). На сегодня предложение находится в статусе «в наличии».

Почему «ООО Асса»

• специальное предложение по цене для пользователей площадки БизОрг;

• своевременное выполнение взятых обязательств;

• разнообразные методы оплаты.

Ждем Вашего звонка!

FAQ

• Как оставить заявку?Чтобы оставить заявку на «Сварочный аппарат ВД 306 Д» свяжитесь с фирмой «ООО Асса» по контактным данным, которые указаны в правом верхнем углу. Обязательно укажите, что нашли организацию на площадке БизОрг.
• Где узнать более полную информацию об организации «ООО Асса»?Для получения подробных даных об организации перейдите в правом верхнем углу по ссылке с названием фирмы. Затем перейдите на интересную Вам вкладку с описанием.
• Предложение описано с ошибками, контактный номер телефона не отвечает и т.п.Если у вас появились проблемы при взаимодействии с «ООО Асса» – сообщите идентификаторы организации (179413) и товара/услуги (6161225) в нашу службу поддержки пользователей.

Служебная информация

• «Сварочный аппарат ВД 306 Д» можно найти в следующей категории: «Трансформаторы сварочные».

• Предложение появилось на сайте 06.09.2013, дата последнего обновления — 23.10.2013.

• За это время предложение было просмотрено 193 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ООО «Асса» цена товара «Сварочный аппарат ВД 306 Д» (8 000 грн.) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ООО «Асса» по указанным телефону или адресу электронной почты.

Телефоны:

+380 (67) 563-22-77

Купить сварочный аппарат ВД 306 Д в Днепре:

пр. Кирова 129, Днепропетровск, 49000, Украина

Сварочный аппарат ВД 306 Д

Bortech — Climax Portable

Новости БОРТЕХ

Присоединяйтесь к CLIMAX на выставке Electra Mining Show

CLIMAX и наш местный представитель службы машинной резки в Южной Африке (MCS) будут участвовать в выставке Electra Mining Africa в Йоханнесбурге, Южная Африка, с 5 по 9 сентября 2022 года. Вы найдете нас в зале 6 — стенд K2. . Наша команда будет…

6 сентября 2022 г.

ПРИНАДЛЕЖНОСТИ ДЛЯ АВТОМАТИЧЕСКОЙ СВАРОЧНОЙ МАШИНЫ BORTECH

Автоматические сварочные аппараты BORTECH обеспечивают высокое качество и доступную производительность сварки для ремонта отверстий, фланцев и клапанов и предлагаются с широким спектром принадлежностей. В этом видео Фитц Ачесон, наш инженер по применению и технический инструктор, демонстрирует возможности и делится своими мыслями в ходе ранее записанного сеанса вопросов и ответов!…

15 июня 2022 г.

ПОСЕТИТЕ НАС НА ELKO MINING EXPO, СТЕНД 43

Мы рады сообщить, что CLIMAX будет участвовать в выставке Elko Mining Expo 9 июня.и 10 в Элко, штат Невада, США. Вы найдете нас на стенде 43. На нашем стенде будет представлен автоматический сварочный аппарат BORTECH BW1000. Другие машины на выставке: Линейно-расточной станок BB4500 Линейно-расточной станок BB3000. ..

2 июня 2022 г.

Зарегистрируйтесь сейчас! Автоматическая сварка и механическая обработка

КОМБИНАЦИЯ АВТОМАТИЗИРОВАННОЙ СВАРКИ И ОБРАБОТКИ ЖИВОЙ ФОРУМ? Механическая обработка и сварка — это наилучшие способы восстановления оборудования до правильных технических характеристик, сводящие к минимуму потребность в дополнительных капитальных вложениях. Эта комбинация сокращает время сварки и повышает производительность сварщиков и машинистов. Поскольку автоматический бур BW3000…

14 апреля 2022 г.

ПОСЕТИТЕ НАС НА MINEXPO INTERNATIONAL 2021

Мы рады сообщить, что CLIMAX будет участвовать в выставке MINExpo International с 13 по 15 сентября 2021 года в Лас-Вегасе, штат Невада, США. Вы найдете нас на стенде 8206 в центральном зале. На нашем стенде будут представлены новейшие продукты CLIMAX, в том числе BORTECH…

2 сентября 2021 г.

ЗАРЕГИСТРИРУЙТЕСЬ СЕЙЧАС! Живой форум BORTECH Auto Bore Welder

У вас есть вопросы? У нас есть ответы! Наш инженер по применению и технический тренер CLIMAX, Фитц Ачесон, часто получает вопросы от клиентов, касающиеся их проекта по ремонту ствола скважины. Фитц выделит пять наиболее часто задаваемых вопросов на форуме в прямом эфире 18 августа 2021 года в 7:00 утра…

13 августа 2021 г.

BORTECH: ПРОМЫШЛЕННЫЙ СТАНДАРТ!

Вы не продаете более 4000 сварочных аппаратов по всему миру случайно. Компания BORTECH была основана в 1982 году оператором механического цеха, специализирующегося на ремонте тяжелой техники для местных строительных подрядчиков. После более чем 600 часов разработки и испытаний первый сварочный аппарат BORTECH был…

5 августа 2021 г.

АВТОМАТИЧЕСКАЯ СВАРКА ОТВЕРСТИЯ VS. РУЧНАЯ СВАРКА

Системы автоматизированной сварки BORTECH предназначены для крепления к нескольким монтажным приспособлениям расточных станков CLIMAX, что позволяет выполнять единую установку как для сварки, так и для механической обработки. Эти автоматические сварочные аппараты обеспечивают высококачественную и доступную сварку для ремонта отверстий, фланцев и клапанов. Улучшенное дистанционное управление безопасностью и производительностью…

15 апреля 2021 г.

Зарегистрируйтесь сейчас! Насадки для автоматического сварочного аппарата BW3000 Вопросы и ответы в прямом эфире.

Автоматические сварочные аппараты BORTECH обеспечивают высококачественную и доступную сварку для ремонта отверстий, фланцев и клапанов и предлагаются с широким спектром принадлежностей. Узнайте, как расширить возможности своего автоматического сварочного аппарата в прямом эфире 2 декабря 2020 г. в 7:00 по тихоокеанскому времени и…

25 ноября 2020 г.

ПАРАМЕТРЫ СВАРКИ: СООТНОШЕНИЕ МЕЖДУ АККУМУЛЯТОРОМ И ШАГОМ

Когда дело доходит до параметров сварки, связь между силой тока и шагом (насколько это касается размещения валика) не должна быть загадкой. Давайте посмотрим, как использование разной силы тока и скорости вращения может повлиять на размер вашего шага. Типовые параметры сварки для…

3 ноября 2020 г.

ПРИНАДЛЕЖНОСТИ ДЛЯ РАСШИРЕНИЯ ВАШЕЙ АВТОМАТИЧЕСКОЙ СВАРОЧНОЙ МАШИНЫ BORTECH

Автоматизированные сварочные комплексы BORTECH портативны и могут использоваться как в полевых, так и в заводских условиях. Эти автоматизированные сварочные системы предназначены для непосредственного присоединения к нескольким крепежным приспособлениям для расточных станков CLIMAX, что позволяет использовать единую настройку как для сварки, так и для операций механической обработки, обеспечивая…

16 сентября 2020 г.

Десять лучших портативных станков — инструмент № 3

ЧТО В ВАШЕМ ЯЩИКЕ ДЛЯ ИНСТРУМЕНТОВ? АВТОМАТИЧЕСКАЯ СВАРОЧНАЯ МАШИНА BORTECH BW3000 Продолжая нашу еженедельную серию статей о самых универсальных портативных станках, мы задали вопросы: Вы открываете новую компанию или подразделение по обработке в полевых условиях? Расширяете существующую деятельность? Вы генеральный подрядчик или оператор-владелец ищете. ..

8 апреля 2020 г.

WIRE-FLIP: ЧТО ЭТО ТАКОЕ И КАК МИНИМИЗИРОВАТЬ ЭТО?

Переворачивание проволоки — распространенная неприятность, с которой сталкиваются даже самые опытные сварщики. Это может вызвать задержки в проекте, привести к низкому качеству и вызвать огромную головную боль у тех, кто сталкивается с этой досадной ситуацией. Том Баучер, опытный инженер и сварщик CLIMAX, дает…

18 февраля 2020 г.

Часто задаваемые вопросы: Вы хотели знать…

Вы спрашиваете, а мы слушаем! Каждый день мы получаем десятки вопросов от клиентов. Нужен ли вам совет по выбору лучшего варианта линейно-расточного станка, который будет соответствовать конкретным требованиям работы, или информация об испытаниях клапанов, у нас есть готовый ответ для вас. Чтобы обеспечить…

23 января 2020 г.

Автоматический сварочный аппарат BORTECH быстро вернет вас в строй!

12 причин, по которым следует использовать автомат BORTECH для автоматической сварки отверстий с расточной оправкой CLIMAX. Когда ремонт отверстий является сложной задачей, время имеет решающее значение. Вам необходимо вернуться к работе как можно быстрее, не жертвуя качеством, точностью или безопасностью. Вот…

11 декабря 2019 г.

Автоматизированные расточные и сварочные станки обеспечивают более высокую производительность

По мере того, как оборудование изнашивается и подвергается тяжелым нагрузкам, ковкие металлы могут деформироваться и изнашиваться, что приводит к проблемам с производительностью, потере производительности и дорогостоящим повреждениям. Упрощение процессов сварки и механической обработки является ключевым компонентом снижения таких затрат. Механическая обработка и сварка — лучшие способы восстановления…

10 мая 2018 г.

МЕТКОННЕКТ ЭКСПО: ДНИ ОТКРЫТЫХ ДВЕРЕЙ И ВЫСТАВКА 2018

КЛИМАКС | H&S TOOL приглашает вас посетить нас на выставке METCONNECT EXPO 22 и 23 февраля 2018 года. Компания MetConnect Ltd проведет выставку WELDSHOP 2018 на своей территории в Олдхэме, Манчестер, Великобритания. Выставка Weldshop 2018 является крупнейшей и единственной…

13 февраля 2018 г.

CLIMAX PORTABLE MACHINE TOOLS ВЕДЕТ В ПРОМЫШЛЕННЫХ ТЕНДЕНЦИЯХ И УСТАНАВЛИВАЕТ ВЫСОКИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ

Производство сегодня – июль 2017 г. Когда в гигантских учреждениях, таких как нефтеперерабатывающие заводы, шахты и электростанции, происходят механические поломки, это может стоить им миллионы долларов в день. Сломанная часть оборудования размером с автобус…

14 августа 2017 г.

БОРТЕХ ВОЗВРАЩАЕТСЯ!

CLIMAX представляет новый автоматический сварочный аппарат Bortech BW2600 CLIMAX Portable Machining & Welding Systems, пионер отрасли и ведущий в мире разработчик и производитель современного портативного оборудования для механической обработки, сварки и испытания клапанов, рада объявить о выпуске выпуск нового BORTECH BW2600 Auto. ..

29 марта 2016 г.

История успеха обучения на тренажерах BB5000 и BW1000

В то время как многие компании сотрудничают с независимыми подрядчиками для поддержки работ по механической обработке, другие берут на себя механическую обработку и ремонт, стремясь работать более эффективно и экономично. Из-за огромного размера и размаха проектов в тяжелой строительной отрасли крайне важно, чтобы…

16 июня 2015 г.

Делаем трудное выполнимым

В полевых условиях или в мастерской многие детали, требующие ремонта, оказываются неудобными. Фланец может быть под странным углом и в ограниченном пространстве. Коробка передач может иметь несколько отверстий — рядом друг с другом. Или…

19 мая 2015 г.

Сварочные аппараты. Что такое рабочий цикл и как он рассчитывается?

Дата: 29-12-2018

Академия Weldclass



Что такое рабочий цикл?

Рабочий цикл — это процент времени, в течение которого машина будет безопасно работать (или выполнять сварку) в течение определенного периода времени при заданной силе тока. Например, многофункциональный сварочный аппарат Weldforce WF-205MST имеет рабочий цикл 200 А при 30%. Это означает, что он будет работать при 200 А в течение 3 минут в течение 10-минутного периода времени. В течение оставшихся 7 минут машина переключится в режим тепловой перегрузки для охлаждения.

Все сварочные аппараты оснащены (или должны быть) защитой от тепловой перегрузки, что означает, что аппарат отключится, когда внутренние важные компоненты достигнут определенной температуры, чтобы предотвратить повреждение. Затем машина снова запустится, когда она вернется к безопасной температуре.

Рабочий цикл будет меняться при разной силе тока. При более высокой выходной силе машина будет нагреваться быстрее, а рабочий цикл уменьшится. При более низких токах рабочий цикл будет увеличиваться.
Например — если еще раз посмотреть на машину WF-205MST;
Рабочий цикл при 200 А = 30%
Рабочий цикл при 145 А = 60%
Рабочий цикл при 110 А = 100%



Как рассчитывается и проверяется рабочий цикл?

Хотя основная формула всегда одна и та же (% времени «включения» в течение периода тестирования), существует несколько переменных, которые могут повлиять на результат теста рабочего цикла, в том числе:

• Период времени, в течение которого он измеряется (обычно 5 или 10 минут — 10-минутный период более требователен).
• Температура окружающей среды, при которой проводилось испытание (чем выше температура окружающей среды, тем сложнее).
• Независимо от того, проводилось ли испытание на «свежей» холодной машине или на машине, уже прогретой после длительного использования. (Тестирование уже разогретой машины, очевидно, гораздо более требовательно к ее системе охлаждения.)

Наиболее широко принятым стандартом для тестирования и определения номинальных значений рабочего цикла является европейский стандарт EN60974-1, на основе которого действует австралийский стандарт AS609.74-1. Этот стандарт очень требователен и поэтому считается лучшим показателем того, как машина будет работать в реальных условиях. Все машины Weldforce от Weldclass проходят испытания в соответствии с этим стандартом.

Опять же, возьмем в качестве примера Weldforce WF-205MST с номинальным рабочим циклом 200 А при 30%. Чтобы достичь этого рейтинга в соответствии со стандартом EN60974-1, сначала машина была «прогрета» перед испытанием непрерывной сваркой, чтобы вызвать ее отключение при тепловой перегрузке не менее двух раз. Затем его испытывали в контролируемой камере, нагретой до 40 ^◦ C. В течение 10 минут он смог сварить при 200 А (что является максимальной мощностью для этой машины) в общей сложности 3 минуты… отсюда номинальный рабочий цикл 200 А при 30%.



Все ли сварочные аппараты испытываются одинаковым образом?

К сожалению, не все машины проходят испытания в соответствии со стандартом EN/AS60974-1, и поэтому может быть сложно сравнить рейтинг рабочего цикла одних машин с другими. Например, , если испытание Weldforce WF-200MST проводилось в течение всего 5 минут и/или на холодной машине и/или при более низкой температуре окружающей среды, номинал вполне мог быть 200 А при 50-60%, что было бы быть нереалистичным и вводящим в заблуждение.

Все машины Weldforce от Weldclass проходят испытания на рабочий цикл в соответствии со стандартом EN/AS60974-1, что означает, что указанные значения рабочего цикла точно отражают то, как каждая машина будет работать в реальных условиях.



Является ли рабочий цикл лучшим способом оценки производительности сварочного аппарата?

Да и нет!

Рейтинг рабочего цикла — при условии, что он точен и не завышен (как это иногда бывает) — является полезным показателем того, как сварочный аппарат будет работать с точки зрения производительности и производительности (или производительности).

Однако рабочий цикл не следует рассматривать изолированно.
Точно так же, как вы (обычно) не принимаете решение о покупке автомобиля, основываясь только на его максимальной скорости (скажем, без учета таких аспектов, как управляемость, ускорение, безопасность и т. д.)… точно так же существуют и другие факторы. следует учитывать, когда речь идет о сварочных аппаратах.

Во-первых, сам процесс сварки может изменить важность рабочего цикла. Более высокий рабочий цикл может быть важен для сварщиков MIG, но может быть менее важен для сварки Stick/MMA и TIG. Дополнительную информацию об этом смотрите ниже.

Потребляемая мощность, источник питания и эффективность сварщика также добавляют еще одно измерение к теме рабочего цикла.
Это особенно касается однофазных (240 В) сварочных аппаратов, где аппарат (в соответствии со стандартом AS60974-1) должен иметь эффективное потребление входного тока (I _1eff ), равное или меньше номинальной мощности. питание, на которое рассчитана машина, обычно 10А или 15А.

Часто это требование является ограничением (или «потолком») рабочего цикла, превышающим возможности машины. Например, сварочный аппарат Weldforce WF-180MST MIG имеет рабочий цикл 10% при максимальной мощности 180А. Эта машина на самом деле способна на значительно более высокий рабочий цикл, но для того, чтобы быть подходящей для источника питания 10 А, выходная мощность и рабочий цикл были ограничены или ограничены.

Вот почему машины с более высоким КПД имеют преимущество (особенно однофазные машины 240 В 10/15 А). Благодаря большей эффективности они могут обеспечить более высокую производительность и рабочий цикл при том же уровне потребляемой мощности.
Следующие машины Weldclass используют технологию «PFC», которая значительно повышает эффективность и увеличивает рабочий цикл; Сварочные аппараты Weldforce WF-205MST и WF-255MST для сварки MIG/Stick/TIG и плазменный резак Cutforce CF-45P.



Значение рабочего цикла в различных процессах сварки

Хотя рабочий цикл никогда не бывает «неважным», различные сварочные процессы предъявляют более высокие или более низкие требования к сварочному аппарату с точки зрения производительности или рабочего цикла.

Следующие комментарии основаны на «эмпирическом правиле» и могут служить руководством к тому, какое внимание следует уделять номинальным значениям рабочего цикла — по сравнению с другими факторами и функциями — при выборе подходящего сварочного аппарата.

Обратите внимание, что каждое приложение отличается от других, и приведенные здесь общие комментарии могут не всегда относиться к вашей ситуации.



Рабочий цикл и сварка MIG

Будучи автоматическим процессом (например, присадочный металл подается автоматически), оператор MIG может выполнять сварку в течение длительных периодов времени с минимальным временем простоя между сварками. .

Конечно, это зависит от приложения.

В производственных ситуациях, например, когда приспособления могут использоваться для минимизации настройки и максимального «времени сварки», рабочий цикл может быть очень важным. Когда дело доходит до выбора подходящего сварочного аппарата, мудрым решением будет выбор сварочного аппарата, который имеет «слишком большую» мощность, а не «достаточную». Например, ваше приложение может включать производственную сварку стали толщиной до 8 мм. Теоретически на это способен сварочный аппарат на 200 ампер, такой как Weldforce WF-205MST, однако в производственных условиях аппарат на 250 ампер (например, WF-255MST) обеспечивает более продолжительный рабочий цикл. (При 200 А рабочий цикл WF-255MST почти в два раза больше, чем у WF-205MST).

При техническом обслуживании рабочий цикл может быть не таким критичным, поскольку % «Время сварки» обычно ниже. Часто оператор может выполнить только 1 или несколько сварных швов, прежде чем ему придется выполнять другие действия, прежде чем возобновить следующий сварной шов.



Рабочий цикл и MMA (стержневая) сварка

Поскольку MMA/стержневая сварка является очень ручным процессом, включая смену электродов, удаление шлака и т. д., процент времени, который оператор тратит на сварку, обычно велик. ниже, чем МИГ. Это означает, что рабочий цикл обычно не так критичен, как это может быть для MIG.

С этой точки зрения рабочий цикл 30% (в случае MMA) можно считать «высоким». Например, Weldforce WF-135S — это самая маленькая машина для сварки MMA/стержневых электродов в линейке Weldclass (максимальная выходная мощность 140 А), но с рабочим циклом 100 А при 60 % она имеет достаточную мощность для почти непрерывной работы обычных электродов диаметром 2,6 мм. также легко работает электрод 3,2 мм.

Исключения из этого правила — палочки/ММА, требующие очень высокой продолжительности рабочего цикла — могут включать в себя наплавку твердого сплава, когда каждый электрод работает в быстрой последовательности с очень небольшим «тайм-аутом».



Рабочий цикл и сварка TIG

Когда речь идет о TIG, значение рабочего цикла может значительно различаться.

TIG обычно используется для детальной обработки более тонких материалов и/или мелких деталей. В этом случае машина часто даже не приблизится к пределу своего рабочего цикла… и действительно, много сварки выполняется при низкой силе тока, когда машина может иметь рабочий цикл 100%. Кроме того, поскольку TIG — это ручной процесс (при котором присадочный металл подается вручную), соотношение «время сварки/включения» и «время простоя» ниже (по сравнению с MIG).

Однако в некоторых случаях сварки TIG очень важен высокий рабочий цикл. Одним из примеров этого является сварка TIG соединений труб, где требуется длинный непрерывный шов.



Комментарии и вопросы?

У вас есть собственные мысли или вопросы по рабочему циклу? Не стесняйтесь оставлять комментарии ниже ↓ или нажмите здесь, чтобы отправить нам запрос.



Дополнительные статьи об инверторных сварочных аппаратах;

Что такое инверторный сварочный аппарат и как он работает?

Использование генераторов для питания инверторных сварочных аппаратов

Что такое горячий старт, форсирование дуги и защита от прилипания?

Все изделия для сварочных аппаратов









Несмотря на то, что были предприняты все меры предосторожности, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации и вложениях. Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.



Комментарии

• Дата: 19-02-2021

  Issifu Yeboah Охлаждение первого класса


  Спасибо за образование. Вы действительно сделали это просто и понятно.

• Дата: 17-12-2020

  Металлообработка Окленд

  Эй, спасибо, что разместили здесь эти полезные советы 43 сварочных аппарата, что такое рабочий цикл, как он рассчитывается, я очень надеюсь, что это будет полезно для многих . .. Благодарный контент!

• Дата: 30-10-2020

  Анита WelderReview.com


  Спасибо за упрощение рабочего цикла, это меня немного сбивало с толку, но я научился здесь.

  Уверен, что такие посты принесут пользу начинающему сварщику!

• Дата: 29-10-2020

  Анита WelderReview.com


  Спасибо, что сообщили мне расчет силы тока, я действительно не знал об этом.

  Поскольку я изучаю материалы, связанные со сваркой, эти тесты будут очень полезны для меня.

• Дата: 08. 12.2020

  Фрэнк https://weldingicon.com


  Большое спасибо. Я многому научился. Я иногда занимаюсь сваркой, но я, честно говоря, не знал столько о проводах.

Написать комментарий…

Обратите внимание: Спам-комментарии (или попытки создания обратных ссылок) будут УДАЛЕНЫ и НЕ будут опубликованы.

Инверторный сварочный аппарат для точечной сварки :: Pro Spot

Инверторный сварочный аппарат для точечной сварки i4 предназначен для сварки трудносвариваемых материалов, таких как борсодержащие стали и высокопрочные стали ( AHSS ). Эти новые металлы быстро становятся предпочтительным материалом среди производителей автомобилей. i4 включает в себя программируемую функцию OEM с подробными иллюстрациями ремонта и индивидуальными программами сварки.

Найти дистрибьютора ›

• Точечный пистолет двойного действия

  Новый инновационный точечный пистолет от Pro Spot оснащен цилиндром двойного действия, широко расставленными электродами и самоустанавливающимися электродами.

• Удлинители

  Pro Spot i4 поставляется с различными удлинителями для выполнения любых сварочных работ.

• Односторонняя сварка

  10 различных приложений для односторонней сварки дают вам мощность и универсальность для выполнения любой работы.

• Панель управления

  Модель i4 оснащена большим монитором размером 4 x 6 дюймов, способным отображать инструкции и процедуры ремонта OEM.

• Программное обеспечение i4

  Программное обеспечение i4 хранится на обновляемой флэш-карте. Мы постоянно выпускаем новейшие процедуры и функции ремонта, чтобы держать вас в курсе последних событий.

• i4 Combi: встроенный сварочный аппарат MIG

  Модель i4 можно легко модернизировать, включив в нее сварочный аппарат PR-155 MIG. Его можно установить позже в качестве пакета обновления или заказать на заводе со встроенным сварочным аппаратом MIG.

• Потолочная установка i4

  Pro Spot i4 доступен в потолочной версии. Потолочная версия подвешивается к потолку на расстоянии 20 футов от кронштейна, что дает вам дополнительное пространство на полу и доступность.

PS-500 Точечный пистолет двойного действия Наверх

Нажмите одну кнопку, чтобы широко открыть электроды, затем нажмите другую кнопку, чтобы закрыть электроды и начать сварку. Система точечной пушки Pro Spot PS-500 обеспечивает давление электрода более 600 фунтов. со всеми размерами удлинителя.

• Смена консолей на наших сварочных горелках выполняется быстро и легко.

• PS-503 (дополнительно)	ПС-305	PS-306 (дополнительно)	PS-403 (дополнительно)	ПС-302	ПС-52-5/8
  U-образный рычаг 600 мм	U-образный рычаг 508 мм	С-дуга, глубокая (280 мм)	Х-адаптер	С-дуга	Рычаг рулевой рубки

• В стандартной комплектации i4 поставляется с несколькими различными типами удлинителей сварных рычагов (508-мм U-образный, С-образный рычаг, рычаг рулевой рубки), а другие доступны по запросу, так что вы можете решить любую проблему сварки с максимальной легкостью и точностью.

Учить больше >

• Аппарат i4 может выполнять различные виды односторонней сварки, в том числе:

  шайба, гайка и болт, гвоздь, заклепка и стежок.

Учить больше >

i4 имеет четкую, эргономичную компоновку интерфейса с выключателем питания и ручками давления электрода, все они установлены в удобной и простой форме. Он также оснащен большим монитором 4×6″, способным отображать изображения и процедуры ремонта OEM.

1. Выключатель питания
2. 3-фазные индикаторы питания
3. Электродный манометр
4. Ручка регулировки давления электрода
5. Экран дисплея

Система охлаждения для i4:

i4 имеет как водяное, так и воздушное охлаждение. Воздушное охлаждение начинается, когда температура достигает 42°С, и автоматически отключается при 37°С. Сварка может продолжаться при включенном воздушном охлаждении.

Водяное охлаждение представляет собой петлевую систему, которая охлаждает сварочные кабели трансформатора и точечную горелку. Пока работает водяное охлаждение, сварочный аппарат может работать в обычном режиме.

Причина использования двух систем охлаждения заключается в том, что Pro Spot сочла ее наиболее эффективной и продлит рабочий цикл сварщика.

• Программное обеспечение i4 легко обновляется с помощью съемной флэш-карты по мере поступления новых данных и информации. Последнее программное обеспечение i4 содержит более 3000 ремонтных экранов GM OEM , включая Dodge, Toyota, Lexus, Volvo и другие.

• Функция журнала данных i4 — это простой способ управления историей сварки, качеством сварки и мощностью, подаваемой на каждую сварку. Подробная информация хранится в файле Excel на съемном USB-накопителе.

• Программа Weld-Bonding

  для сложных применений стали. Ток контролируется с помощью сохраненных параметров. Дисплей обратной связи по силе тока: показывает точную величину тока, используемого сварщиком для каждого сварного шва.

• Доступ к более чем 3000 экранов ремонта OEM (в том числе: GM, Toyota, Lexus, Volvo, Dodge и другие!), а также общая помощь сварщикам и техническое обслуживание на борту.

В комплект поставки i4 в качестве опции может входить сварочный аппарат MIG . Его также можно установить позже в качестве обновления. Эта функция обеспечивает удобство сварки STRSW и MIG в одном аппарате.

Характеристики MIG

• 220 В, 1 фаза, готовый к использованию
• Разъем Binzel: универсальный адаптер для быстрого подключения
• Идеально подходит для сварки после столкновений

У i4 есть вариант установки над головой. При установке над головой сварочный аппарат висит на системе направляющих, которая может охватывать до 14 отсеков.

Накладные функции

• Все функции портативного сварочного аппарата i4. (В комплект входит дополнительный сварочный аппарат MIG. )
• Удобная потолочная система крепления.
• Никаких кабелей, воздушных шлангов или оборудования на полу.
• Всегда подключен, готов к сварке.
• Хранит в стороне, когда не используется.
• Легко передвигается по магазину.
• Экономит ценное пространство в магазине.

Технические характеристики

Входное напряжение:	3 фазы 208 — 240 В 50/60 Гц 400 — 420 В 50/60 Гц 460–480 В 50/60 Гц
Сварочный ток:	12500A макс. (3 фазы)
Длина кабеля:	8 футов (2,5 м), стандартная
Давление электрода:	7 бар (90 фунтов/кв. дюйм) – 280 даН (616 фунтов)
Система охлаждения:	Воздух (2 вентилятора), Сжатый воздух (сварочная горелка и сварочные кабели) Водяное охлаждение (инвертор, трансформатор, сварочный пистолет)
Микропроцессор:	Обновляемая программная платформа i4
Защита:	ИП 21
Патенты (3):	№ 5 239 155 нет. 6 706 990 нет. 6 539 770
Транспортировочный вес:	373 фунта (169 кг)

Особенности

• Инверторная технология, 2000 Гц.
• С жидкостным охлаждением
• Полностью обновляемое программное обеспечение, хранящееся на съемной флэш-карте
• Разработан для новых улучшенных сталей: AHSS, HSS, T.R.I.P, BORON
• Технология измерения тока
• Встроенные процедуры ремонта OEM
• Несколько языков, изменение на лету
• 4 Тросовая система
• 3-фазный вход
• Точечный пистолет двойного действия
• Двусторонняя точечная сварка
• Односторонняя сварка
• Адаптивный X-Gun (дополнительно)
• Возможность модернизации до потолочной установки (дополнительно)
• Доступен встроенный сварочный аппарат MIG (дополнительно)

Обзор

Hobart Stickmate 160i — насколько он хорош?

Один из самых доступных сварочных аппаратов, которые вы можете приобрести в Hobart, Stickmate 160i — это легкий и прочный сварочный аппарат с возможностью подключения двух входов питания.

Некоторые из его конкурентов стоят меньше. Но это потому, что Hobart производит прочные и долговечные машины, и на них распространяется надежная гарантия.

Stickmate 160i предназначен для мастеров-любителей и профессионалов в области сварки, которым нужен портативный сварочный аппарат, работающий от напряжения 120 или 240 вольт.

Но не без недостатков. Итак, мы подготовили для вас этот обзор. Посмотрите и убедитесь, что этот сварочный аппарат удовлетворяет ваши потребности.

Обзор Hobart Stickmate 160i (500570)

Stickmate 160i — это простой аппарат, но он поставляется со всем необходимым для сварки прямо из коробки.

Обладая достаточной мощностью для сварки низкоуглеродистой стали толщиной до 3/8, этот сварочный аппарат может работать практически со всеми типами электродов и имеет достаточную мощность для выполнения всех работ, кроме тяжелых и промышленных.

Что включено

• Электродный кабель длиной 3 м с прочным держателем
• Рабочий трос длиной 3 м с рабочим зажимом
• Кабель питания длиной 6,5 футов (2 м) с адаптерами Multi-Voltage Plug (MVP) для 120 В и 240 В
• Руководство пользователя и инструкции по установке

Помимо самой машины, список содержимого коробки, как вы понимаете, невелик. Но это нормально для сварщиков. В отличие от MIG или аналогичных процессов, для сварки аппаратов для дуговой сварки требуется небольшое количество деталей или принадлежностей.

Технические характеристики

Тип сварочного аппарата	Палка
Входное напряжение	Двойное напряжение 120/240 В
Тип выходного тока	DC
Технология	Инвертор
Рабочий цикл	120 В: 65 А при 20 %, 34 А при 100 % 240 В: 160 А при 30 %, 88 А при 100 %
Сила тока на выходе	120 В: 20–80 А 240 В: 20–160 А
Свариваемые материалы	Мягкая сталь
Длина кабеля зажима	10 футов (3 м)
Длина кабеля заземления	10 футов (3 м)
Толщина мягкой стали (однопроходная)	120 В: до 1/8 дюйма. 240 В: до 3/8 дюйма.
Размеры сварочного аппарата (В x Ш x Д)	10,5 x 7,125 x 13,375 дюйма
Вес	15 фунтов
Гарантия	Хобартс Индастриал 5/3/1
Рейтинг гуру сварки	★★★★☆
Цена	Последняя цена Amazon

Плюсы

• Качественная сборка, прочность и долговечность
• Выдерживает тяжелые условия работы
• Легкий и портативный
• Технология горячего старта
• Регулятор бесконечной силы тока
• Двойное входное напряжение питания
• Встроенный регулируемый плечевой ремень
• Длительная гарантия
• Хорошо известная торговая марка
• В комплекте есть все необходимое для начала сварки
• Высококачественный зажим заземления

Минусы

• Рабочий цикл ниже, чем у других аппаратов для ручной сварки в этом ценовом диапазоне
• Регулятор бесконечной силы тока не указывает точную настройку выходного сигнала (вы должны угадать между известными точками вокруг регулятора)
• Изготовлено в Китае

Где купить Hobart Stickmate 160i

• Amazon
• Северный инструмент

Что случилось с Stickmate 210i?

Stickmate 210i снят с производства где-то в конце 2019 года. Его больше нет в продаже. Вы можете найти его на вторичном рынке, но оставшаяся партия новых устройств распродана в магазинах.

Миллер владеет Hobart, и, поскольку Thunderbolt 210 от Miller конкурировал со Stickmate 210i, сварочный аппарат Hobart, вероятно, был снят с производства, чтобы исключить дублирование продуктов и путаницу.

Они были идентичны, но модель Миллера стоит немного дороже. Он просто поставляется с другой маркой и покраской.

Но не расстраивайтесь по этому поводу. У Hobart Stickmate 210i были некоторые недостатки, что делает Stickmate 160i лучшим выбором. А именно, он не поддерживал вход с двойным напряжением, а выходная мощность была всего на 50 А больше.

Что следует знать перед покупкой Stickmate 160i

Несмотря на то, что это практически идеальный сварочный аппарат для мобильных устройств, у него есть несколько недостатков.

Низкий рабочий цикл

Я не понимаю, почему Stickmate 160i не был сделан с лучшим рабочим циклом. Этот высококачественный сварочный аппарат может легко использоваться для серьезных сварочных работ; это не ограничивается только приложениями «сделай сам» или хобби.

Это особенно верно при использовании с входом 120 В. Способность сваривать 2 минуты из 10 при 65А недостаточно хороша.

Сварка стержнем, как правило, медленнее, и есть вероятность, что вам придется делать паузу во время продолжительной сварки, чтобы вставить новый электрод при работе с выходным током 80 А и входным напряжением 120 В.

При 240 вольт тоже не намного лучше, если только вы не используете сварочную мощность ниже 120 ампер. Только тогда вы сможете сваривать без многочисленных перерывов на охлаждение.

6010 Борьба электродов

Не воспринимайте это как удар по Хобарту. Электроды 6010 печально известны тем, что доставляют трудности всем сварщикам.

Stickmate 160i будет работать с ними, но дуга имеет тенденцию к обрыву, особенно при сварке швов с корневым отверстием.

Итак, если вам приходится часто использовать электроды 6010 для сварки соединений с зазором, возможно, вам следует подумать о другом сварщике.

Нет точного отображения выходной силы тока

Я рад, что они разработали Stickmate 160i с бесконечной регулировкой силы тока. Я только хотел бы, чтобы у них было что-то более точное, чем шкала ручки на передней панели.

Ручка бесконечной регулировки имеет два печатных наружных кольца. Один на 120В, второй на 240В. Они отмечены точками с шагом 10А. Это означает, что вы должны угадать точные настройки усилителя между двумя указанными числами.

Хотя многих это раздражает, я считаю это более серьезной проблемой. Почему они не установили обычный светодиодный дисплей? Хобарт мог бы использовать дисплей выходной силы тока, как в модели Everlast PowerArc 200STI, которая стоит примерно столько же, сколько Stickmate 160i.

Только ручка

Несмотря на то, что это стандартный аппарат для сварки электродом, почти все другие производители предлагают палку и базовую комбинацию TIG. Это связано с тем, что инверторы постоянного тока, используемые в этих машинах, также вполне способны выполнять основные операции TIG.

Это, вероятно, повысит цену, но если вы заинтересованы в том, чтобы время от времени выполнять сварку TIG с помощью своего сварочного аппарата, 160i не имеет встроенной поддержки для этого.

Обзор главных вещей, которые делают Stickmate 160i великолепным

У каждого сварочного аппарата на рынке есть проблемы, но у Stickmate 160i гораздо больше плюсов, чем минусов.

Компания Hobart изготовила надежное и очень ценное устройство, несмотря на описанные выше недостатки. Итак, давайте посмотрим, где он сияет больше всего.

Качество дуги и поддерживаемые электроды

Stickmate 160i имеет красивую стабильную дугу, которая позволит вам сжечь стержни, как масло.

Еще лучше то, как легко зажечь дугу. Благодаря технологии горячего старта сварочный аппарат выдает пиковый ток в тот момент, когда вы царапаете металл электродом. Это приводит к легкому запуску дуги, благодаря которому вы будете выглядеть и чувствовать себя профессионалом.

Сварочный аппарат поддерживает почти все электроды, которые вы обычно используете, такие как 6010, 6011, 6013, 7018, 7024, 308L, Ni-Cl и другие. Вы редко будете испытывать холодную сварку с любым из них.

Простота использования

Хотя выше я жаловался на отсутствие светодиода усилителя, некоторым сварщикам это нравится.

Это один из олдскульных юнитов. Подключите его, поместите электрод в держатель, прикрепите зажим заземления, установите ток и приступайте к сварке.

Итак, это, пожалуй, один из самых простых сварочных аппаратов на рынке. В то время как сварочные аппараты, как правило, просты в использовании, 160i имеет простую и интуитивно понятную переднюю панель, которая не оставляет места для догадок.

Портативность и универсальность

Все, что я должен сказать, это 15 фунтов. и двойное входное напряжение.

Но MVP от Hobart позволяет быстро и просто переключаться между 120 и 240 В. Никаких инструментов не требуется. Вы можете быстро собрать нужную вилку с помощью входящего в комплект разъема с поворотным замком L6-30R.

Встроенный регулируемый плечевой ремень тоже приятный штрих, тем более, что он очень прочный и, кажется, переживет сварщика и даже может стать незаменимым помощником для его детей.

Качество

Если вам нужен сварочный аппарат, способный работать в суровых условиях, 160i может быть правильным выбором.

Вы получаете премиальную сборку с прочной пластиковой задней и передней панелью, прочным металлическим корпусом, качественной ручкой и отличным держателем электрода.

Это важнее, чем думает большинство людей. Особенно, если вы планируете выполнять тяжелую работу. Искры, куски расплавленного металла и шлак попадут на электрододержатель, выводы и, в какой-то момент, на переднюю панель.

Некачественные детали со временем пострадают, и вам придется чаще их заменять.

Hobart Stickmate 160i против Miller Thunderbolt 160

Thunderbolt 160 от Miller — это синяя версия Hobart Stickmate 160i. Единственная разница в том, что Miller поставляется с чехлом для кабелей и немного другими штекерными концами. Вот и все.

Да, и дополнительные 100-150 долларов в зависимости от того, где вы их получите. Это цена синего цвета!

Версия Miller’s также сделана в Китае, и грузила такие же 10ft. Если бы у него были провода длиной не менее 15 футов, вы могли бы рассмотреть его как альтернативу.

В противном случае нет смысла покупать Миллера, если только вам не нравится синий цвет или если Хобарт недоступен.

Чтобы вам было удобнее сравнивать, в приведенной ниже таблице сравниваются эти два устройства. Я также включил Thunderbolt 210 от Miller на тот случай, если вам понадобится большая мощность сварки, и вы не знаете, что выбрать.

	Хобарт Stickmate 160i	Миллер Тандерболт 160	Миллер Тандерболт 210
Входное напряжение	120 В/240 В	120 В/240 В	только 240 В
Сила тока на выходе	120 В: 20–80 А 240 В: 20–160 А	120 В: 20–80 А 240 В: 20–160 А	25 – 210А
Толщина мягкой стали (однопроходная)	120 В: до 1/8 дюйма. 240 В: до 3/8 дюйма.	120 В: до 1/8 дюйма. 240 В: до 3/8 дюйма.	До 1/2 дюйма.
Вес	15 фунтов	15 фунтов	15,5 фунтов
Цена	$$ Последняя цена Amazon	$$$ Последняя цена Amazon	$$$$ Последняя цена Миллер

Заключение

В заключение хочу подтвердить свою позицию. Хобарт отлично справился с разработкой и производством Stickmate 160i. Я только хотел бы, чтобы у него были некоторые дополнительные функции, такие как базовый светодиодный дисплей. Поднимите TIG или даже TIG с нуля, тоже было бы неплохо.

При этом простой подход, вероятно, снижает стоимость, что позволяет вам приобрести этот портативный сварочный аппарат по доступной цене.

Stickmate 160i будет более чем достаточно для большинства людей. Но пользователям, работающим в тяжелых условиях, следует рассмотреть что-то более мощное и функциональное.
