Беспрогонное покрытие по профлисту: Прогонная и беспрогонная кровля: устройство и ключевые отличия

Прогонная и беспрогонная кровля: устройство и ключевые отличия

Основное назначение кровли – защита внутреннего объема зданий от негативных воздействий окружающей среды – осадков, ветра и экстремальных температур.

Основные отличия прогонной и беспрогонной кровли

Кровельное покрытие состоит из ограждающих материалов, несущих элементов, на которые она опирается и связей, обеспечивающих заданную форму, устойчивость и прочность.

В зависимости от области применения различают теплые и холодные кровли, а по конструктивному решению:

• с прогонами;
• без прогонов.

При выборе того или иного типа на этапе проектирования учитывают:

• стоимость материалов;
• сложность монтажа;
• назначение здания;
• нагрузки на кровлю.

При покрытии прогонов между фермами с определенным шагом (1,5-3 м) выполняют «поперечные» связи, на которые затем укладывается кровельный профнастил или другой материал. При беспрогонной схеме на стропильные элементы кладут плиты или панели, которые совмещают как несущие, так и ограждающие функции.

Очевидно, что вариант с прогонами более сложен в монтаже и требует большего расхода металла. Недостаток беспрогонной кровли – большой вес плит, что требует усиления расположенных ниже несущих элементов.

Монтаж кровли с прогонами

В качестве прогонов чаще всего применяют катаные балки, различные гнутые профили и (при небольшом шаге) сквозные конструкции. Они устанавливаются на верхний пояс стропильных ферм в узлах крепления и фиксируются с помощью болтов или сварки.

Дальнейшее обустройство зависит от того, какая будет кровля: теплая или холодная. Первую выбирают для отапливаемых помещений, вторую – для тех, где температурный режим не важен или имеется избыточное выделение тепла (например, в основных металлургических цехах).

Для строительства теплых крыш на прогоны часто укладывают профлисты асбестоцементные или иные плиты, а также сэндвич-панели с достаточной толщиной слоя утеплителя. Ограждающие конструкции крепятся к прогонам саморезами или иным (в зависимости от вида) способом.

Холодные кровли предельно просты в исполнении. Для них используют любые материалы: асбестоцементные или металлические листы с небольшой массой, например, профнастил.

Разновидности прогонов

Задача прогонов – воспринимать нагрузку от кровли и, через стропильные системы, равномерно распределять ее на нижние несущие элементы зданий.

Различают сплошные и решетчатые прогоны. Первые имеют больший вес, однако проще в изготовлении (из катаных швеллеров или двутавров) и монтаже.

Среди разновидностей – гнутые профили различной формы сечения, которые применяют при незначительных нагрузках и шаге ферм до 12 м.

При больших усилиях рекомендуют применять «сквозные» (перфорированные) балки, которые дешевле решетчатых, но отличаются лучшими прочностными характеристиками.

При выборе сплошных прогонов учитывается комплекс нагрузок, действующих на элементы (осевые и поперечные силы, изгибающий моменты и т. д.), а также угол ската. При этом прогиб при нормативной нагрузке по нормали к скату не должен превышать 0,05%.

Решетчатые прогоны изготавливаются из большого числа элементов и соединительных деталей и весьма трудоемки в изготовлении и монтаже.

В качестве типового, наиболее простого в производстве, рекомендуется трехпанельный прогон. Его поясами являются два швеллера, решетку выполняют из гнутого профиля. В данной конструкции верхний пояс воспринимает нагрузки на сжатие и изгиб, а остальные элементы – исключительно продольные усилия, что « в сумме» обеспечивает высокую стойкость.

Монтаж беспрогонной кровли

В зависимости от расстояния между стропильными фермами для обустройства беспрогонной кровли применяют крупнопанельные плиты стандартных длин 3,6 или 12 метров. Продольные ребра, как и в случае с прогонами, опираются на верхний пояс балок и фиксируются как минимум по трем углам.

Поскольку железобетонные плиты имеют солидный вес в последнее время на смену им приходят металлические панели, чья масса (в том числе из-за меньшей толщины) ниже в 4-5 раз. Второе достоинство таких конструкций – простота крепежа и изготовления. Недостаток – больший расход стали.

Использование стали дает возможность изготовить утепленные стальные сэндвич-панели, которые состоят из каркаса с внутренним наполнением утеплителем, гидроизоляционного слоя и защитного покрытия из профнастила.

Подводя итоги

Кровельная конструкция – особо ответственный элемент здания. Она должна обеспечивать две основных задачи: защиту внутреннего объема от воздействия окружающей среды и равномерную передачу нагрузки несущим элементам (от колон до фундамента).

В зависимости от предназначения сооружения используются различные способы обустройства кровли, каждый из которых имеет свои достоинства и недостатки. Оценка характеристик при проектировании БМЗ должна вестись «в комплексе»: с учетом как экономических и монтажных, так и эксплуатационных качеств.

«Теплая» кровля. Беспрогонная «жесткая» — Build Group

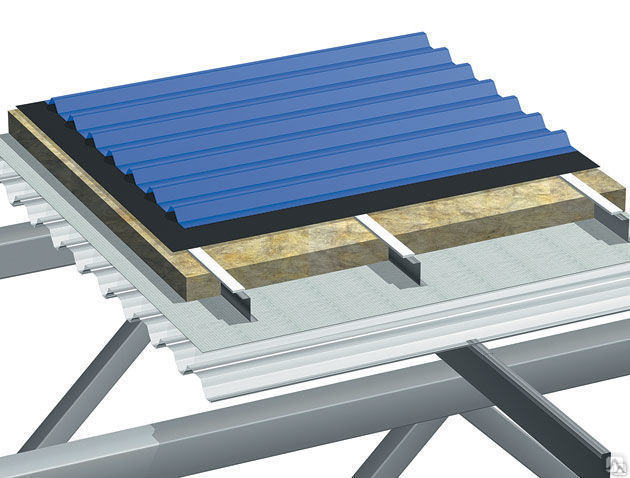

Конструкция «теплой» кровли — как 3-слойный «пирог», состоящий из:

• нижнего (несущего) профнастила;
• утеплителя (минваты)
• верхнего внешнего покрытия.

Применение несущих конструкционных профнастилов (Т-92, Т-135, Т-150 или Т-160) позволяет перекрывать пролеты значительной длины (до 9 метров) и отказаться от использования несущих кровельных прогонов, заключая профнастил непосредственно на балки или фермы поперек ската .

Конструкционный металлопрофиль — это определенная группа профилей, применение которых существенно упрощает конструкции кровель, сокращает время строительства и уменьшает затраты на монтаж. Конструкционные профили применяются, как правило, для решения системных задач согласно утвержденной технической документации.

При применении в качестве верхнего элемента кровельной наборной сэндвич-панели профнастила, такая «теплая» кровля называется «жесткая».

Монтаж «теплой» беспрогонной кровли начинается с установления несущего профнастила на элементы каркаса. Тип и толщина профнастила используются согласно определенного проекта и зависит от расчетных нагрузок на защитную кровельную конструкцию.

Если каркас металлический, то профнастил крепится к балкам (или фермам) саморезами по металлу в каждую волну, или распорными дюбелями — если балки железобетонные. Рекомендуется закреплять продольный замок листов через каждые 500 мм оцинкованными или окрашенными саморезами по металлу (4,8х19 или 4,8х20) или заклепками. Это свяжет листы между собой, и, соответственно, придаст несущему профнастилу дополнительную жесткость и визуальный эффект целостности внутреннего покрытия.

Лучше проводить монтаж несущего профнастила широкими полками вверх, поскольку в «теплой» жесткой кровле применяется утеплитель плотностью до 30 кг / м3, соответственно монтаж нижнего листа широкими полками к утеплителю, это увеличивает площадь опирания вате и не дает ей проседать.

На профилированные листы укладывается пароизоляционная пленка, стыки которой стоит проклеить специальной клейкой лентой. Проклейка рулонов пароизоляции является обязательным для правильной работы паробаръера.

Теперь на профнастил необходимо заключить промежуточные (дистанционные) Z-прогоны толщиной t = 1,0; 1,25; 1,5 мм. В случае применения безпрогоннои «жесткой» кровли, несущий профнастил монтируется поперек ската, а верхний профилированный лист укладывается вдоль ската. Это делается для беспрепятственного отвода воды с кровли, а потому Z-прогон устанавливается под углом 45 градусов к линии карниза. При установке промежуточного пролета на несущий профнастил поперек ската вся нагрузка передается от внешнего профиля на дистанционный Z-прогон.

Стоит помнить о необходимости установки дистанционного Z-прогона поперек ската на линии карниза, на линии конька, а также в поперечный замок верхнего профнастила. Дистанционный Z-прогон монтируется к нижнему (несущему) листу оцинкованными саморезами по металлу в каждую волну. По всей длине дистанционного Z-прогона заключается самоклеющаяся термопрокладка толщиной 5 мм и шириной 50 или 70 мм для устранения мостика холода.

Затем укладывается утеплитель. Важно: толщина утеплителя должна быть определена теплотехническим расчетом и быть идентичной высоте дистанционного Z-прогона.

По поверхности минваты, параллельно линии карниза, заключают супердиффузионную мембрану с напуском, ширина которой указана на рулоне. Тип кровельного трапециевидного листа подбирается в зависимости от нагрузок на кровлю, заданных в техническом проекте, от шага дистанционных прогонов. Монтируется кровельный лист саморезами по металлу в каждую волну.

В продольный замок, для улучшения гидроизоляционных свойств профнастила, мы рекомендуем устанавливать клейкую прокладку 3х10 и скрепить дополнительно замок саморезами по металлу 4,8х19 или 4,8х20 через 50 см.

Как зафиксировать капиллярное действие на антиконденсатном покрытии на стальных кровельных листах коробчатого профиля?

Задавать вопрос

спросил
2 года, 1 месяц назад

Изменено
1 год, 5 месяцев назад

Просмотрено
243 раза

У нас есть несколько навесов, которые несколько лет назад установил предыдущий владелец. У них есть боковые стенки, но они открыты спереди и сзади, а крыша из стального коробчатого профиля. Большие зеленые листы, такие как:

https://www.roofingsheetsbyrhino.com/box-profile-roofing-sheets/

Листы имеют антиконденсационное покрытие, которое, вероятно, выполняет свою работу… но, к сожалению, впитывает воду сверху листов по всей нижней стороне. Сначала я наивно полагал, что он поднимается из-под капельного края, поэтому я надрезал покрытие и оторвал полосу шириной 4 дюйма по всему краю.

Это помогло, но теперь я вижу, что это также проблематично везде, где листы перекрываются, особенно на конце. Я думаю, что покрытие должно было быть снято с листов везде, где есть нахлест, и наклеено притирочной ленты, но, насколько я могу судить, они не сделали ни того, ни другого.

Я не знаю, как лучше решить эту проблему.

1. снять все листы, обрезать покрытие, добавить притирочную ленту и снова установить… 😐

2. заклейте перехлесты сверху герметизирующей лентой или чем-то подобным. Крыши хорошо видны из сада и дома, поэтому я бы хотел скотч того же цвета, что и простыни, что кажется большой проблемой!

3. прочее….? Есть идеи?

Спасибо!

• кровля
• конденсат

8

ИНСТРУКЦИИ ПО ПОДГОТОВКЕ И УСТАНОВКЕ АНТИКОНДЕНСАЦИОННЫХ КРОВЕЛЬНЫХ ЛИСТОВ

УСТАНОВКА

Внимание! Этот продукт предназначен для использования на крышах с уклоном 10 градусов и более.

И это довольно типично для все стальные крыши, и ваша причина.

Единственный способ заставить стальную крышу работать на таких объектах, как эта, это если один кусок металла может перекрыть всю крышу . Не до половины пика. (потому что вы не можете заставить работать пиковый шов по той же причине). У вас не может быть швов.

Дело в том, что у вас плоская крыша. 1-3 градуса — это минимальный уклон, необходимый для того, чтобы плоская крыша не превратилась в бассейн, и требуется для большинства кровельных систем. Вам необходимо использовать продукты, подходящие для плоских крыш, такие как резина EPDM.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Кровельные листы с защитой от конденсата

Наши кровельные листы с защитой от конденсата предназначены для устранения любых опасений по поводу образования конденсата на кровле. Антиконденсатная подложка поглощает образовавшиеся капли и удерживает их до тех пор, пока температура не поднимется и влага не испарится естественным путем.

Эти листы также имеют дополнительную технологию в виде улучшенного снижения шума от дождя, поэтому вы можете быть уверены, что независимо от того, насколько сильным будет ливень, шум будет снижен.

Купить этот продукт сейчас

Противоконденсатную мембрану можно наматывать на наши кровельные листы из стального коробчатого профиля, стальные гофрированные кровельные листы, наши кровельные листы из стальной двускатной черепицы или наши кровельные листы с эффектом стальной черепицы.

Доступны все стандартные цвета и отделки. ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ! антиконденсативная мембрана НЕдоступна для простых оцинкованных листов, она доступна только для листов с покрытием из полиэстера или ПВХ-пластизоля.

Эти листы изготавливаются в точном соответствии с требованиями заказчика. Все листы обеспечивают ширину покрытия 1 м при установке, то есть 10 листов при установке покрывают 10 метров. Мы очень гордимся качеством наших антиконденсационных кровельных листов и стремимся к тому, чтобы предлагать нашим клиентам только лучшее качество. Мы предлагаем высококачественные кровельные материалы по отличным ценам, поэтому независимо от масштаба вашего проекта вы можете быть уверены, что мы поможем вам снизить расходы без ущерба для себя.

УСТАНОВКА ПРОТИВОКОНДЕНСАЦИОННЫХ КРОВЕЛЬНЫХ ЛИСТОВ

ОДНОСТОЙНОЕ ЗДАНИЕ – ПРОБЛЕМЫ С КОНДЕНСАЦИЕЙ? У НАС ЕСТЬ ОТВЕТ

Rhino Steel Cladding Ltd Противоконденсатное / некапающее покрытие было разработано для уменьшения проблем, связанных с конденсацией, присущих однослойным неизолированным, сельскохозяйственным и легким промышленным зданиям.

Что делает:

• Регулирует образование конденсата
• Абсорбирует образующиеся капли
• Удерживает образовавшиеся капли до повышения температуры окружающей среды и естественного испарения влаги
• Уменьшает шум дождя за счет амортизирующего эффекта
• Обеспечивает достаточную защиту от конденсата в большинстве случаев применения

СПЕЦИФИКАЦИЯ ПРОДУКТА

Изделие изготавливается путем приклеивания нетканого полиэфирного полотна к обратной стороне листа. Затем мы раскатываем материал до необходимого профиля и нарезаем его на длину, указанную заказчиком.

.

Для закрытия конька или карниза нельзя использовать пенопластовые наполнители.

ХРАНЕНИЕ:

При хранении на месте листы должны быть защищены от непогоды.

ИНСТРУКЦИИ ПО ПОДГОТОВКЕ И УСТАНОВКЕ АНТИКОНДЕНСАЦИОННЫХ КРОВЕЛЬНЫХ ЛИСТОВ

Примечание! Этот продукт предназначен для использования на крышах с уклоном 10 градусов и более.

1. Перед установкой обработайте концы желоба и вертикальные нахлесты лаком, это защитит ткань и снизит вероятность образования грибка. В качестве альтернативы надрежьте ткань на конце желоба и снимите ее, чтобы вода не впитывалась и не стекала обратно вверх по листу.
2. Обращайтесь очень осторожно, чтобы ткань не порвалась и не повредилась.
