Болт анкерный с крюком как крепить: Анкерный болт с крюком (анкер-крюк): устройство и применение

Анкерное крепление. Особенности использования, разновидности изделий

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

  • длина – min 75 мм; max 500 мм;


  • диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;


  • диаметр метрической резьбы от M6 до M24.

Болт анкерный с крюком


Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

  •  вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;


  • длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;


  •  пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;


  • наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

Болт анкерный с кольцом

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

  • диаметр метрической резьбы шпильки – от M8 до M20;


  • длина распорной муфты – min 30,0 мм; max180 мм;


  •  длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:


  • диаметр большей грани конусообразной гайки – от 8,0 до 20,0;


  • диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Болт анкерный

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

  • Длина анкера – от 69,0 мм до 121,0 мм.


  • Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.


  • Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.


  • Минимальная глубина анкеровки — от 35,0 мм до 50 мм.


  • Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.


  • Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.


  • Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

Анкер-бабочка

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

  • полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;


  • винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

  • Длина анкера – от 22,0 мм до 76,0мм.


  • Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.


  • Длина используемого винта – в пределах 34 мм…88 мм.


  • Толщина листа (максимальная) – от 3 мм до 50 мм.


  • Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

в чём особенность данных анкеров?

Анкер, он же анкерный болт, — это элемент крепления, который удерживает прикрепленную конструкцию на несущем основании.



Содержание

  • org/ListItem»>
    Материалы, конструкция
  • Анкерный болт с кольцом
  • Анкерный болт с крюком

Материалы, конструкция

Анкерные болты с кольцом или крюком редко изготавливают из одного вида металла – обычно для этой цели используют определенный сплав:

  • Сталь. Наиболее простой вариант; такие болты не имеют обработки.
  • Сталь, оцинкованная гальваническим методом. Благодаря дополнительному цинковому покрытию анкерные болты такого типа служат гораздо дольше своих необработанных «собратьев».
  • Нержавеющая сталь. Для изготовления анкеров зачастую используют сталь А1-А3, каждая из которых имеет свои технические характеристики, соответственно, как и анкерные болты, изготовленные из нее.
  • Латунь. Будучи достаточно мягким металлом, латунь прекрасно показывает себя при использовании в местах с повышенной влажностью и даже в жидкостях, практически не поддаваясь коррозийному влиянию внешней среды.

Анкерные болты используются только для фиксации тяжелых конструкций в полнотелых материалах: в бетоне, камне, кирпиче. Так, при помощи обыкновенных анкерных болтов можно закрепить нагреватели воды, батареи, спортивные стенки и многое другое. Состоит такой болт из ряда элементов:

  • внутреннего болта;
  • корпуса;
  • пластиковой изолирующей прокладки;
  • гайки;
  • крюка или кольца.

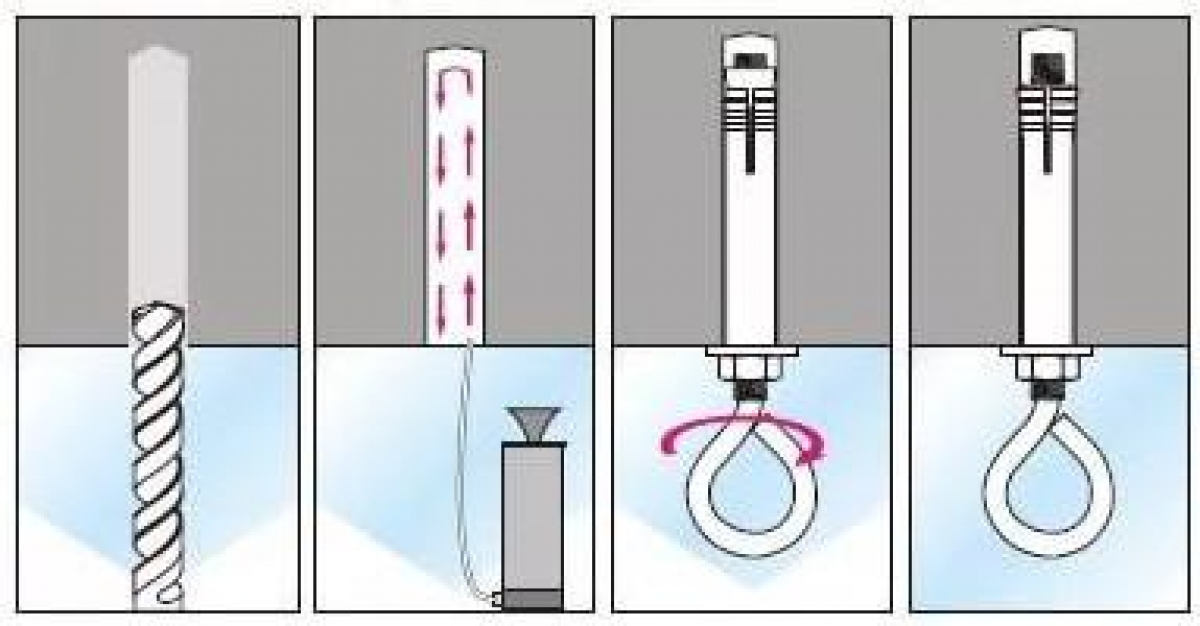

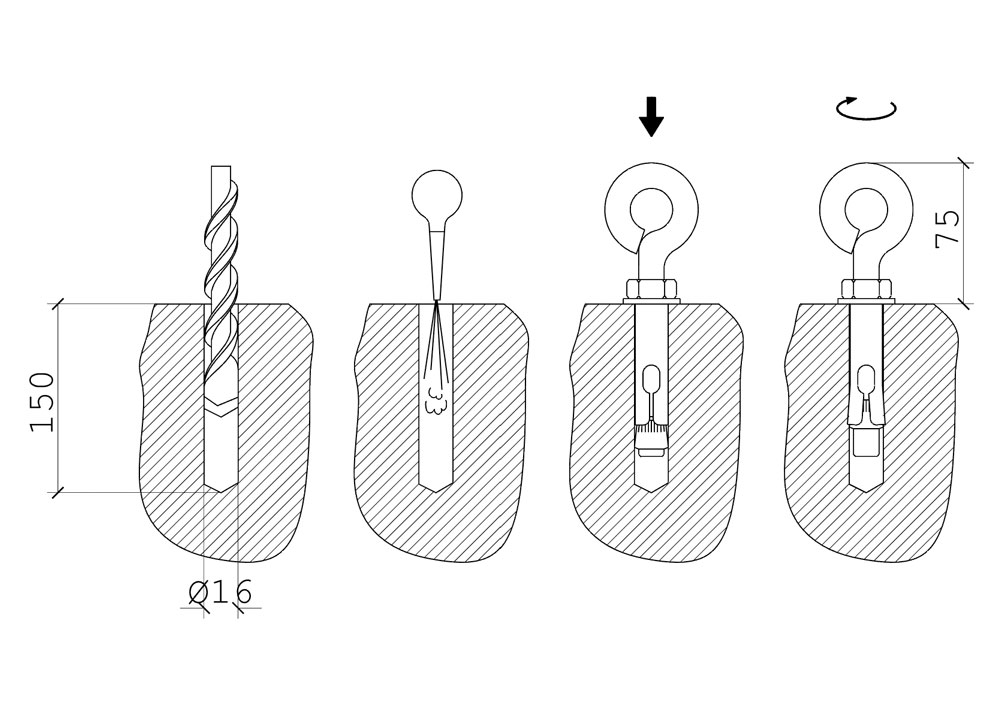

Анкеры с кольцом и с крюком обеспечивает фиксацию по следующему принципу: гайка крутится и входит в распорку, а распорная конструкция при закручивании болта расширяется, увеличивается в объеме и надежно фиксируется. Анкер с крюком или кольцом на его конце, используется для натяжения кабелей, веревок, тросов.

Именно на анкерные болты такого типа чаще всего вешают люстру и потолочный вентилятор. За размер таких болтов принимается размер резьбы.

Анкерный болт с кольцом

Обыкновенный распорный анкерный болт с кольцом на конце применяется для фиксации тяжелых конструкций, которые не подвержены постоянным и сильным динамическим нагрузкам, например, растяжек, ворот или кабельных тросов. Представляет собой такую же шпильку, как и на обычным анкере, на одном конце которой находится резьба, а на другом расположено кольцо.

Часто для изготовления анкеров этого вида используют оцинкованную гальваническим методом желто-пассированную сталь. Для прочной и неразъемной фиксации очень тяжелых объектов желательно использовать анкер двухраспорный с кольцом, который (помимо основных элементов) имеет еще и гайку в виде конуса.

В отличие от обыкновенных болтов двухраспорный имеет две-три распорные гильзы, которые обеспечивают более надежную фиксацию.

Закрутить такой анкер своими силами будет достаточно непросто, однако кольцо на его конце точно не пострадает при монтаже. Применяется этот болт на такелажных работах при креплении больших цепей и тросов.

Анкерный болт с крюком

Акерный болт такого типа на одном конце имеет крюк или полукольцо, остальные же его конструктивные элементы аналогичны элементам болта с кольцом. В отличие от болтов с кольцом, анкерные болты с крюком применяются для установки разного рода подвесных сооружений, которые в процессе их использования нужно будет периодически снимать, либо для фиксации строительных лесов вместо кольцевого шурупа. Болты этого типа обеспечивают несколько менее надежную фиксацию конструкций, но позволяют снимать и менять конструкции при необходимости. Болты с крюком можно использовать и для установки в тонкий бетон.

Анкеры, имеющие крюк или же кольцо, успешно используются как в бытовых условиях, так и в промышленности: с помощью этих болтов можно быстро и надежно установить кабель или повесить нагреватель воды, не опасаясь срыва всей конструкции. А уж какой именно анкер выбрать… Проблемой выбор не станет!

Распорный анкер-зонтик для пустых помещений, с потолочным крюком

>> Поиск по названию или индексу

Категории продуктов

Contractors zone

  • LOG IN
  • CATALOGUES
  • DISTRIBUTOR MAP
  • TERMS OF WARRANTY
  • PROMOTION’S
  • CUSTOMER PANEL
  • FOR SHAREHOLDERS

Search

>> Search by название продукта или индекс



Продукция

> > > Зонтичный распорный анкер для пустых помещений, с потолочным крюком

  • Описание продукта
  • Технические данные / Цена
  • Назначение
  • Скачать каталог

Название продукта

Распорный анкер для зонта для пустых помещений, с потолочным крюком

Описание продукта

  • оцинкованный стальной лист
  • болт из оцинкованной стали с метрической резьбой

    • Технические характеристики

    Индекс Диаметр сверления (мм) Размер штифта (мм) Упаковка

    EAN

    ПАР — M4x75 S

    14

    M4x75 С

    50/450 шт

    		 5906365345211

    Назначение изделия

  • для монтажа элементов в ДСП

    • Предыдущий продукт

    Следующий продукт

    © 2010 STALCO. pl, все права защищены. Использование любых материалов, содержащихся на этом сайте, без письменного разрешения запрещено.


    ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

    ИНФОРМАЦИОННАЯ СТАТЬЯ

    ПЕЧЕНЬЕ

     Этот сайт использует файлы cookie для проверки входа пользователей и статистики. Если вы не хотите, чтобы файлы cookie устанавливались на ваш жесткий диск, измените
настройки вашего браузера. Ваше дальнейшее использование этого Сайта означает ваше согласие на использование файлов cookie в соответствии с текущими настройками браузера

    Как закрепить шурупы в потолочной штукатурке | На главную Руководства

    Автор Danielle Smyth Обновлено 11 мая 2022 г.

    Известковая штукатурка, также известная как гипс и штукатурка, представляет собой побелку, используемую на стенах, деревянных поверхностях и потолках. Хорошая новость заключается в том, что вы можете вешать на него вещи, если используете правильные материалы; для потолков вам понадобится анкерный крюк и некоторые основные инструменты. Все, что меньше, не будет прочным, и ваш предмет может упасть на вашу мебель, пол или, что еще хуже, на голову. Если вам нужно отремонтировать оштукатуренную стену, вам могут пригодиться гипсовые шайбы.

    Использование анкеров для потолочных крюков

    Cement Answers объясняет, как вкручивать шурупы в штукатурку потолка, и первая задача — найти шпильку для анкерного крюка. Если у вас нет искателя гвоздей, медленно перемещайте магнит по потолку, и он будет притягиваться к гвоздям, удерживающим гвозди вместе. Используемые винты должны быть длиной не менее 1 дюйма, чтобы убедиться, что они достаточно глубоко входят в стойку для поддержки.

    Отметьте свое место и посмотрите на анкер крюка на потолке. Выберите сверло по каменной кладке подходящего размера, соответствующего размеру анкера; большинству нужны отверстия диаметром примерно полдюйма. Просверлите его, а затем вставьте анкер потолочного крюка в отверстие. Если у вас рейка и гипсокартонный потолок, вам нужно будет использовать пластиковые потолочные анкерные крюки, такие как рычажные болты или молибденовые болты.

    Если вы используете рычажный болт, Боб Вила говорит, что его нужно вставить в отверстие, сомкнув его крылья заподлицо с стержнем болта, а затем вставив болт в просверленное отверстие. Затяните это, повернув его по часовой стрелке. Это затягивание сделает гипс прочным, как тиски.

    Что такое стиральная машина для гипса?

    Эти маленькие штуковины не для того, чтобы подвешивать вещи на оштукатуренных потолках; вместо этого они используются для ремонта потрескавшейся и провисшей штукатурки. По данным Today’s Homeowner, эти маленькие металлические диски размером с четверть размера имеют потайные отверстия в центре, куда можно вставить отверстия для гипсокартона. У гипсовых шайб также есть много маленьких отверстий, куда можно прикрепить герметик для гипсокартона или шпаклевку, чтобы покрыть ремонт.

    Когда вы готовитесь использовать шайбу для штукатурки, вы должны начать с удаления с помощью шпателя всей осыпающейся или отслоившейся штукатурки в том месте, где вы собираетесь ее установить. Убедитесь, что вы подрезали область, которую ремонтируете, и оставили немного дополнительного пространства. Очистите пыль и мусор старой кистью и насадкой для пылесоса. Вам нужно убедиться, что вы очищаете особенно хорошо, так как будет намного сложнее очистить линию.

    Использование шайб для гипса

    Теперь, когда вы приготовили шайбы для гипса, вставьте оцинкованный шуруп для гипсокартона размером от 1 5/8 до 2 дюймов в центральное отверстие и наденьте его на шуруповерт со сверлом №2. Проведите его через штукатурку в нескольких дюймах от области, требующей ремонта. Вы должны затянуть его достаточно, чтобы вытянуть провисание и выровнять шайбу.

    После выравнивания шайбы сбрызните штукатурку водой, а затем нанесите состав для заделки гипса, чтобы заполнить трещину или отверстие.
