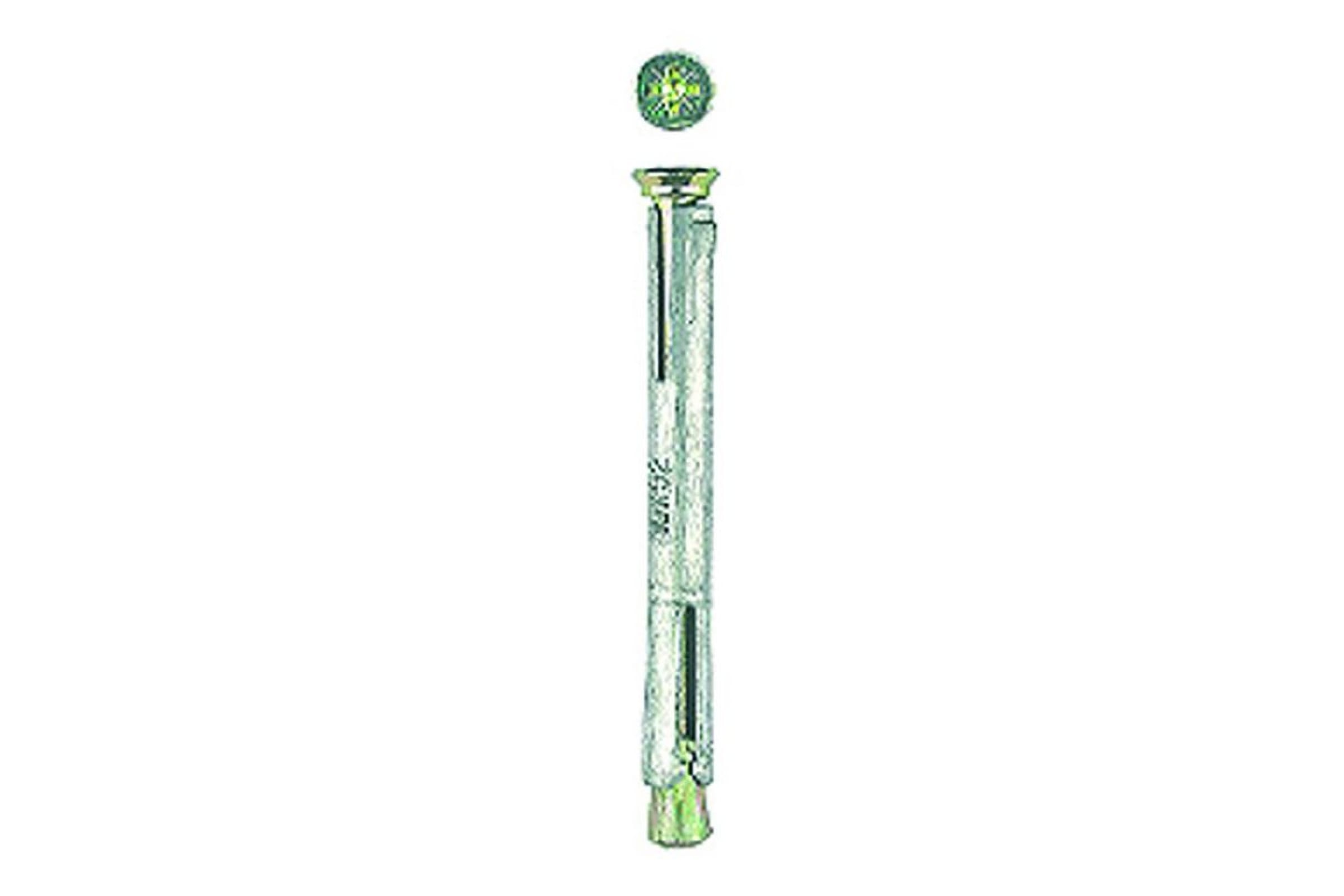

Анкерный болт с потайной головкой

Описание

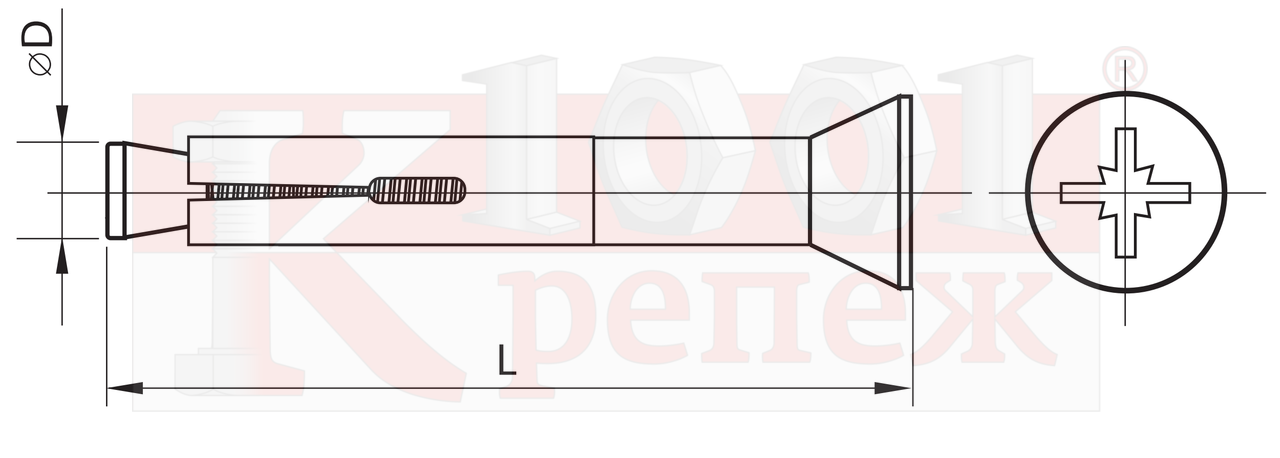

Анкерный болт с потайной головкой состоит из болта с резьбой и конусом на конце, цилиндрической подвижной муфты с продольными прорезями, потайной головки с внутренней резьбой в цилиндрической части.

Применение

Анкерный болт с потайной головкой предназначен для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу, к тонким бетонным перегородкам. Часто применяется для крепления дверных блоков, стальных конструкций, облицовочных материалов, где необходимо крепление в потай.

Принцип действия

При завинчивании резьбовой части в головку болта конус втягивается в муфту и происходит распирание. Крепление идет вдоль всей муфты за счет ее дополнительной деформации у основания анкера

Монтаж

При монтаже необходимо просверлить отверстие в несущей основе по размерам, указанным изготовителем, и очистить его. Вставить анкер с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть головку на 3-5 оборотов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ







Размер

Наружный

диаметр, мм

внутренний

диаметр, мм

длина, мм

8х40

8

6

40

8х60

8

6

60

8х80

8

6

80

10х75

10

8

75

10х102

10

8

102

Fischer Fixing® Россия | Крепёжные системы | Официальный партнер

/
Высокоэффективный металлический крепеж

/

Высокоэффективный анкер Fischer FH II-SK с потайной головкой

Высокоэффективный анкер

Диаметр просверливаемого отверстия

Длина анкера

Макс. полезная длина

Резьба

Материал

Артикул:
044917Высокоэффективный анкер с потайной головкой Fischer FH II-SK 12х90/15, оцинкованная сталь 044917

Информация по запросу на e-mail

Артикул:
044925Высокоэффективный анкер с потайной головкой Fischer FH II-SK 18х150/50, оцинкованная сталь 044925

Информация по запросу на e-mail

Артикул:
044924Высокоэффективный анкер с потайной головкой Fischer FH II-SK 18х125/25, оцинкованная сталь 044924

Информация по запросу на e-mail

Артикул:
044923Высокоэффективный анкер с потайной головкой Fischer FH II-SK 18х115/15, оцинкованная сталь 044923

Информация по запросу на e-mail

Артикул:
044922Высокоэффективный анкер с потайной головкой Fischer FH II-SK 15х135/50, оцинкованная сталь 044922

Информация по запросу на e-mail

Артикул:
044921Высокоэффективный анкер с потайной головкой Fischer FH II-SK 15х110/25, оцинкованная сталь 044921

Информация по запросу на e-mail

Артикул:
044920Высокоэффективный анкер с потайной головкой Fischer FH II-SK 15х100/15, оцинкованная сталь 044920

Информация по запросу на e-mail

Артикул:
044919Высокоэффективный анкер с потайной головкой Fischer FH II-SK 12х125/50, оцинкованная сталь 044919

Информация по запросу на e-mail

Артикул:
044918Высокоэффективный анкер с потайной головкой Fischer FH II-SK 12х100/25, оцинкованная сталь 044918

Информация по запросу на e-mail

Высокоэффективный анкер Fischer FH II-SK с потайной головкой предназначен для антивандального крепления или заподлицо с поверхностью. Кроме того, вариант анкерного крепления с потайной головкой придает поверхности более эстетичный внешний вид. Оптимизированная геометрия крепежного элемента позволяет выполнять установку быстро и легко, снижая трудоемкость монтажных работ. Отличительная особенность анкера FH II-SK — оптимальное взаимодействие втулки и болта, благодаря чему крепеж выдерживает высокие растягивающие и поперечные нагрузки, способствуя сокращению количества необходимых точек крепления.

Анкер-шуруп Titen HD® с потайной головкой для тяжелых условий эксплуатации

Европа

  • Чехия
  • Дания
  • Германия
  • Испания
  • Франция
  •
  • Россия
  • Польша
  • Финляндия
  • Швеция
  • Соединенное Королевство
  • Дом
  • Анкерные системы
  • Механические анкерные изделия
  • Механические якоря
  • Тип Titen HD® с потайной головкой

На этой странице

Подробнее о продукте

Titen HD — это высокопрочный винтовой анкер для использования в бетоне с трещинами и без трещин, а также в кирпичной кладке. Titen HD предлагает низкий крутящий момент при установке и выдающуюся производительность. Titen HD (углеродистая сталь) предназначен для использования в сухих, внутренних, неагрессивных средах или для временного наружного применения, а вариант Titen HD из нержавеющей стали типа 316 обеспечивает длительную коррозионную стойкость для непревзойденного спокойствия. Titen HD предлагает лучшую в отрасли производительность даже в сейсмических и ветровых условиях. Головка с потайной головкой предназначена для приложений, требующих профиля для скрытого монтажа.

Основные характеристики
  • Протестировано в соответствии с ACI 355.2, AC193 и AC106
  • Пригодно для статических, ветровых и сейсмических нагрузок
  • Стандартные дробные размеры, размер отверстия соответствует размеру анкера
  • Специальное сверло не требуется — разработано к установка с помощью сверл стандартного размера с допуском ANSI
  • Съемный — идеально подходит для временного крепления или в случаях, когда может потребоваться перемещение приспособлений
  • 0006
  • Потайная головка позволяет использовать анкерные болты, несовместимые с шестигранной головкой
  • Доступны диаметры 1/4″ и 3/8″
В комплект входит
  • Отвертка входит в комплект поставки
Материал
  • Доступно в углеродистая сталь (оцинкованная) и нержавеющая сталь типа 316
Установка
  1. Просверлите отверстие в основном материале с помощью твердосплавного сверла, диаметр которого соответствует номинальному диаметру устанавливаемого анкера. Просверлите отверстие до указанной глубины анкеровки плюс минимальная общая глубина отверстия (см. таблицу ниже), чтобы пыль от нарезания резьбы осела, и продуйте ее сжатым воздухом. (Установки над головой не нужно продувать.) В качестве альтернативы просверлите отверстие достаточно глубоко, чтобы учесть глубину заделки и пыль от сверления и нарезания резьбы.
  2. Вставьте анкер через крепление в отверстие.
  3. Затяните анкер в основной материал, пока нижняя часть потайной головки не коснется крепления.
Диаметр Titen HD (дюймы) Тип привода Рекомендуемый размер отверстия крепления (дюймы) Мин. Глубина отверстия Пересверливание (дюймы)
Рекомендуемые размеры отверстий для крепления предназначены только для конструкционной стали толщиной более 12 калибра. Большие отверстия не требуются для деревянных или более тонких элементов из холодногнутой стали.
1/4 T30 от 3/8 до 7/16 1/8
3/8 9 0112

 T50 1/2 до 9/16 1/4
Осторожно
  • Отверстия в устанавливаемых металлических приспособлениях должны соответствовать диаметру, указанному в таблице выше
  • Используйте анкер Titen HD только один раз — многократная установка анкера может привести к чрезмерному износу резьбы и снижению несущей способности
  • Не используйте ударные гайковерты для установки в полый ЦБМ
  • Увеличенные отверстия в основном материале уменьшат или исключат механическое сцепление резьбы с основным материалом и снизят грузоподъемность анкера
Информация о конструкции и таблицы нагрузок
  • Информация о дизайне Titen HD
Ссылки по теме
  • Анкерные системы Технические примечания и указания по установке

    • Программное обеспечение

  • Anchor Designer™ для ACI 318, ETAG и CSA
  • Селектор разъема-анкера
  • Механические анкеры серии 300
Страницы каталога
  • C-A-2021 (Системы анкеровки, крепления и восстановления), стр. 79, 81–91 и 93–103

Руководство по продукции на 2022–2025 гг. — Системы анкеровки, крепления и решения для восстановления бетона и кирпичной кладки

СА-PG22

Справочник по продуктам, содержащий информацию об анкерных клеях Simpson Strong-Tie®, механических анкерах, прямом креплении, твердосплавных сверлах и продуктах для восстановления бетона и кирпичной кладки.

Руководство по продукту

Системы анкеровки, крепления, восстановления и усиления бетона и кирпичной кладки

C-A-2021

Информативный и полный каталог продуктов, принадлежащих нашим анкерным, крепежным, реставрационным и укрепляющим системам для бетона и кирпичной кладки.

Каталог

Sistemas de anclaje, sujeción, restauración y fortalecimiento para concreto y mampostería

C-A-2021SP

Полный каталог продуктов и информации для систем анклайе, техобслуживания, восстановления и укрепления для бетона и мампостерии.

Каталог

2022–2025 Guía de productos — Sistemas de anclaje, sujeción, restauración y fortalecimiento para concreto y mampostería

С-А-PG22SP

Руководство по продуктам для Simpson Strong-Tie® с информацией, касающейся адгезивных материалов, технических средств, прямых поставок, карбюраторных хлопьев и продуктов для восстановления бетона и бетона.

Руководство по продукту

Карта линейки продуктов OEM

S-OM-LCARD23

Листовка с описанием широкого спектра категорий продуктов, которые Simpson Strong-Tie предлагает в качестве возможных решений для OEM-производителей.

Флаер

Анкер для тяжелых условий эксплуатации Titen HD® с потайной головкой, тип

S-A-THDCNSNK20-R

Рекламный проспект с информацией о анкере Titen HD® для тяжелых условий эксплуатации с потайной головкой.

Флаер

Анкерные болты Titen

С-А-ТИТЕНФАМ21

Рекламный проспект с подробным описанием ассортимента дюбелей Titen®.

Флаер

3/8″ Titen HD® в полностью залитом цементном растворе CMU

L-A-THDGFCMU23

Simpson Strong-Tie® — 3/8″ Titen HD® Мощный винтовой анкер из углеродистой стали Допустимые поперечные нагрузки для анкеровки в полностью зацементированную конструкцию CMU

Инженерное письмо

Simpson Strong-Tie® Предлагаемые общие примечания для анкерных систем (DOC)

SIMPSON-GENERAL-NOTES-AS_June2020

Это всеобъемлющее примечание предоставляется проектировщику, чтобы указать «основу проектирования» после установки анкерных изделий, которые будут использоваться в проекте.

Спецификация MasterFormat®

Simpson Strong-Tie® Предлагаемые общие примечания для анкерных систем (PDF)

SIMPSON-GENERAL-NOTES-AS_June2020

Это всеобъемлющее примечание предоставляется проектировщику, чтобы указать «основу проектирования» после установки анкерных изделий, которые будут использоваться в проекте.

Спецификация MasterFormat®

Информационная таблица продукта

Информация о производстве крепежа и прочее

Новые продукты

Модель № Тип головки Покрытие/Материал Размер (дюймы) Диаметр сверла. (дюймы) Рекомендуемый размер отверстия крепления (дюймы) Продукт включает Упаковка Кол-во Коробка Кол-во.

Сноски

  1. Коробки содержат указанное количество коробок по 25, 50 или 100 штук.

  2. Модели THDC25238CS6SS, THD37212CS и THD37212CS6SS не соответствуют требованиям к минимальной глубине анкеровки для прочной конструкции и требуют максимального крутящего момента при установке 25 фут-фунтов с использованием динамометрического ключа, дрели или беспроводного ударного гайковерта 1/4″ с максимально допустимым крутящим моментом. рейтинг 100 футов – 9 фунтов0003

  3. Длина анкера измеряется от верхней части головки до нижней части анкера

THD37212CS6SS Потайная головка Нержавеющая сталь типа 316 3/8 х 2 1/2 3750″>
3/8		 от 1/2 до 9/16 Отвертка входит в каждую коробку 25 5
THD37300CS6SS Потайная головка Нержавеющая сталь типа 316 3/8 х 3 3/8 с 1/2 по 16 сентября Отвертка входит в каждую коробку 25 5
THD37400CS6SS Потайная головка Нержавеющая сталь типа 316 3/8 х 4 3/8 с 1/2 по 16 сентября Отвертка входит в каждую коробку 25 5
THDC25238CS6SS Потайная головка Нержавеющая сталь типа 316 1/4 х 2 3/8 2500″>
1/4		 с 08.03 по 16.07 Отвертка входит в каждую коробку 25 10
THDC25300CS6SS Потайная головка Нержавеющая сталь типа 316 1/4 х 3 1/4 с 08.03 по 16.07 Отвертка входит в каждую коробку 25 10
THDC25400CS6SS Потайная головка Нержавеющая сталь типа 316 1/4 х 4 1/4 с 08. 03 по 16.07 Отвертка входит в каждую коробку 25 10
THD37212CS Потайная головка Оцинкованная/углеродистая сталь 3/8 х 2 1/2 3/8 с 1/2 по 16 сентября Отвертка входит в каждую коробку 50 4
ТХД37300КС Потайная головка Оцинкованная/углеродистая сталь 3/8 х 3 3/8 с 1/2 по 16 сентября Отвертка входит в каждую коробку 50 4
ТХД37400КС Потайная головка Оцинкованная/углеродистая сталь 3/8 х 4 3750″>
3/8		 с 1/2 по 16 сентября Отвертка входит в каждую коробку 50 4
ТХД37500КС Потайная головка Оцинкованная/углеродистая сталь 3/8 х 5 3/8 с 1/2 по 16 сентября Отвертка входит в каждую коробку 50 2
ТДБ25178КС Потайная головка Оцинкованная/углеродистая сталь 1/4 х 1 7/8 2500″>
1/4		 с 08.03 по 16.07 Отвертка входит в каждую коробку 100 5
ТДБ25234КС Потайная головка Оцинкованная/углеродистая сталь 1/4 х 2 3/4 1/4 с 08.03 по 16.07 Отвертка входит в каждую коробку 50 5
ТДБ25312КС Потайная головка Оцинкованная/углеродистая сталь 1/4 х 3 1/2 2500″>
1/4		 с 08.03 по 16.07 Отвертка входит в каждую коробку 50 5
ТДБ25412КС Потайная головка Оцинкованная/углеродистая сталь 1/4 х 4 1/2 1/4 с 08.03 по 16.07 Отвертка входит в каждую коробку 50 5

Отчеты и соответствие нормам

Чертежи

ПДФ ДВГ DXF РФА МФК СБ

Болт Kwik 3 Клиновой анкер с потайной головкой — Клиновые анкеры

Перейти к основному содержанию

Бескомпромиссность с Nuron Испытайте новейшие беспроводные инновации. Откройте для себя Нурон

Функции и области применения

Функции и области применения

Особенности

  • Потайная головка – идеально подходит для скрытого монтажа

  • Закругленный конец для легкой установки

  • Также доступен в 304 SS

Приложения

  • Крепление конструкционной стали

  • Крепление поручней и указателей

  • Крепление промышленного/механического оборудования

  • Распорная опалубка

Технические данные
