Стандарт DIN 933 Болт высокопрочный с шестигранной головкой и полной резьбой

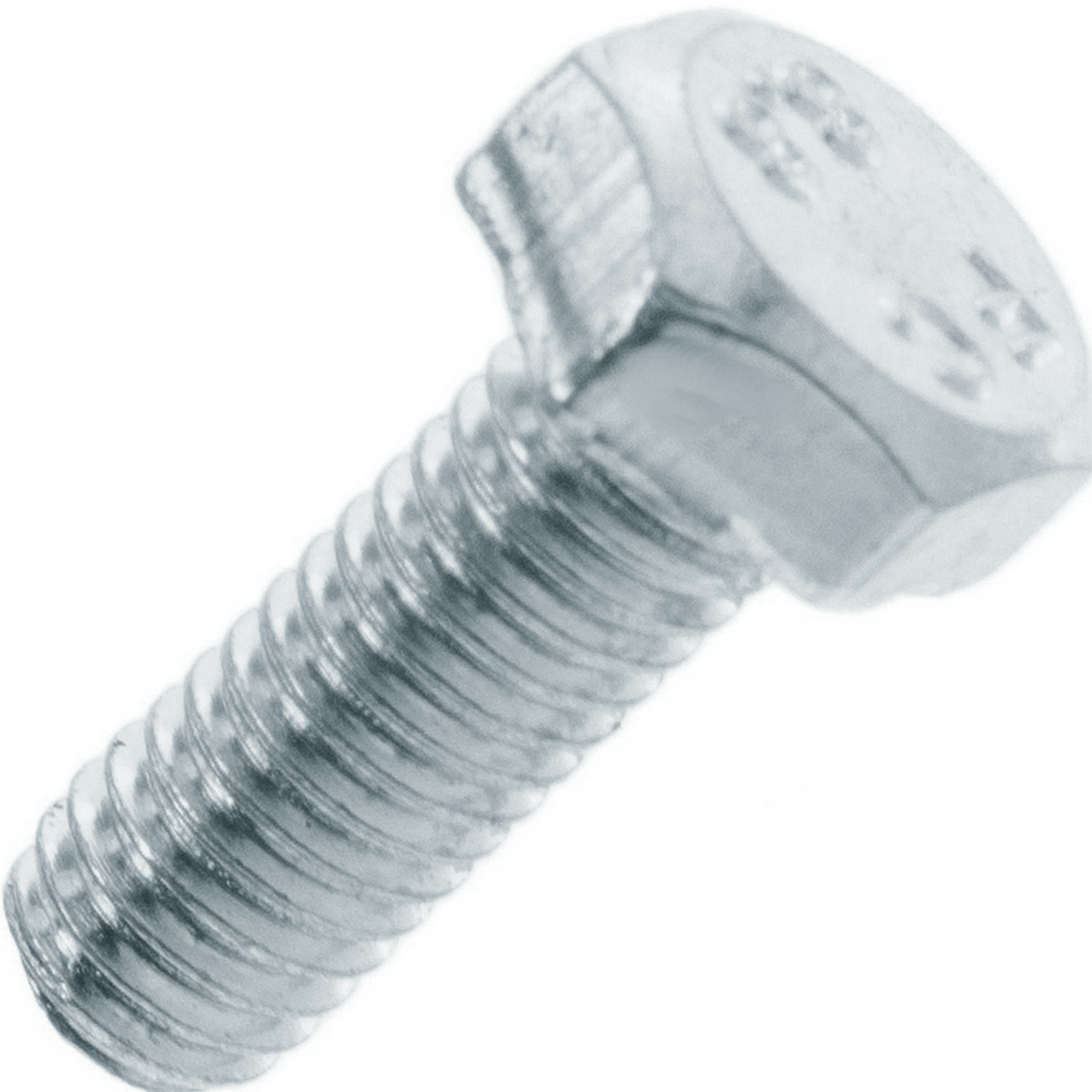

DIN 933 Болт высокопрочный с шестигранной головкой и полной резьбой
Стандарт DIN 933 аналог ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70, EN ISO 4017, DIN 931, DIN 558.
Описание крепежа: DIN 933 Болт высокопрочный с шестигранной головкой, полная резьба от М3 до М64, длина болта от 5 до 340 мм, класс точности A, B. Болты DIN 933 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.
Материалы:
- Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (класс прочности для болтов)

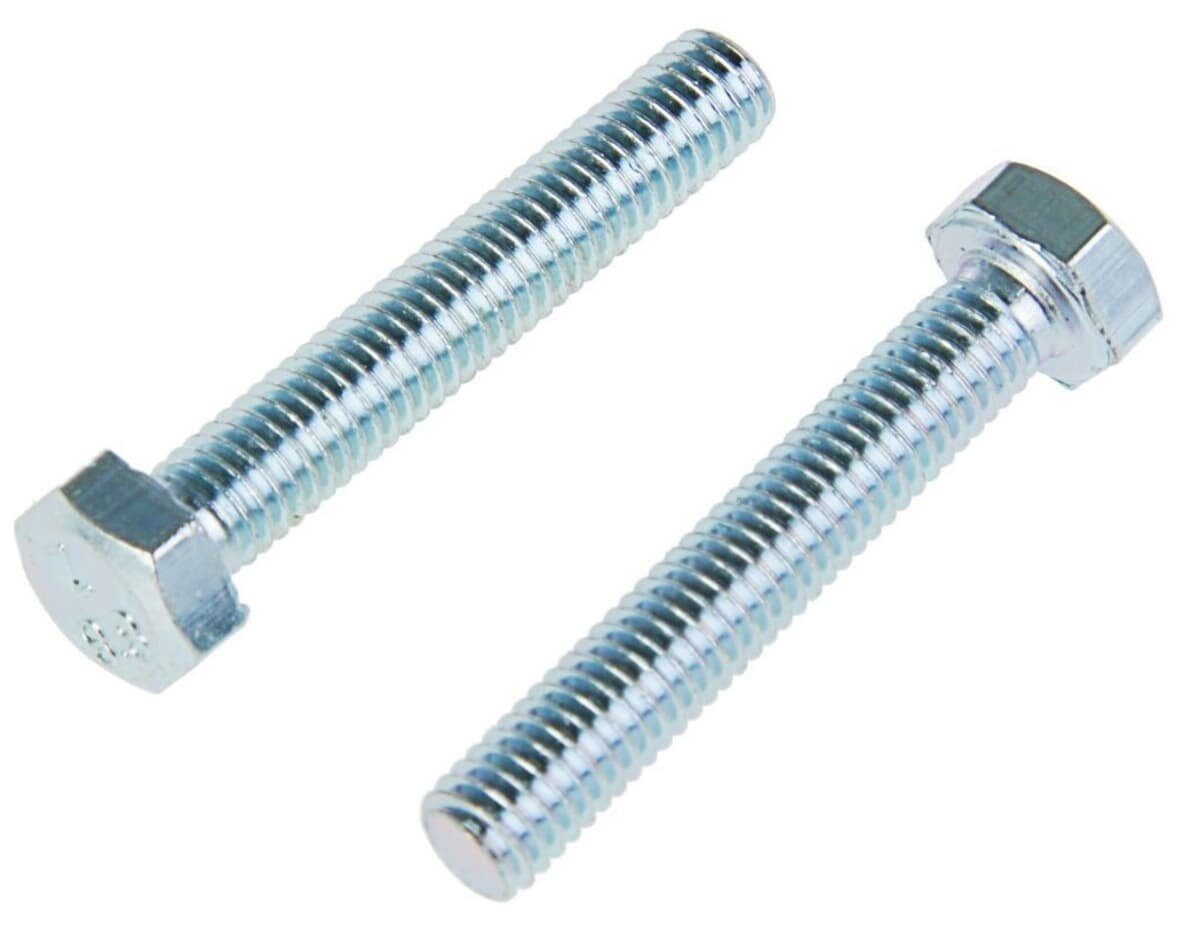

- Сталь с покрытием: гальваническая оцинковка, горячее цинкование, термодиффузионное цинкование, гальваническое никелирование, гальваническое хроматирование

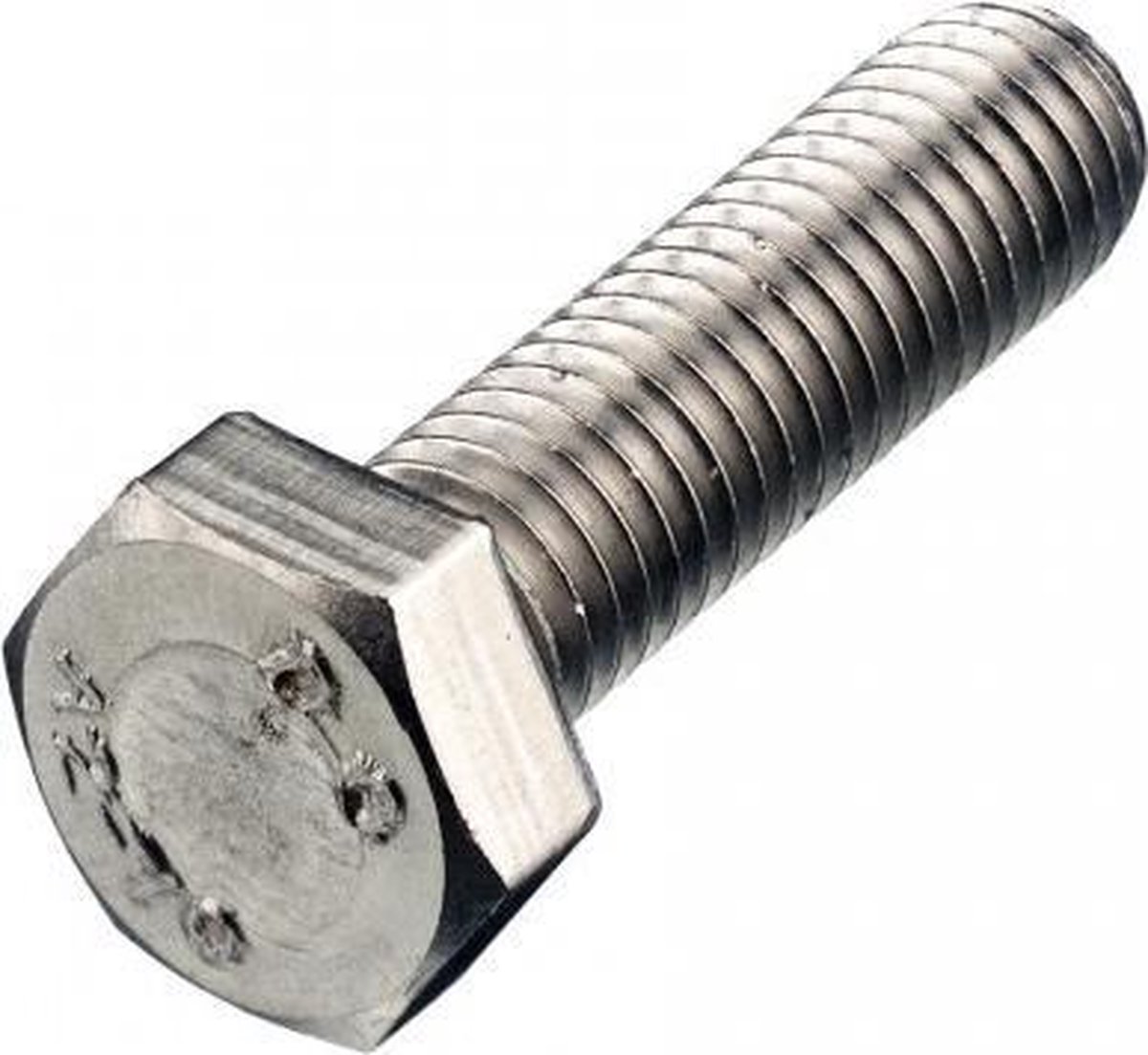

- Нержавеющая сталь: А2 — А5
- Цветные металлы, сплавы: латунь, алюминий, медь
- Пластик
| D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| K | 2 | 2,8 | 3. 5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11,5 | |
| C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
| макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | |
| А | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | |
| S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
| ISO 4014 | 16 | 18 | 21 | ||||||||
| e | DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| ISO 4014 | 17,77 | 20,03 | 23,36 | ||||||||
| D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 12. 5 | 14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| А | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 | |
| S | DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4014 | 34 | ||||||||||
| e | DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4014 | 37,72 | ||||||||||
Обозначения:
D — номинальный диаметр резьбы
P — шаг резьбы
K — высота головки болта
С — высота подголовка
R — радиус
А — сбег резьбы, макс.
S — размер шестигранной головки под ключ
e — диаметр описанной окружности, не менее
L — длина болта
Стандарт EN ISO 4017 отличается от DIN 933 новыми размерами головки под ключ для болтов M10, М12, М14 и М22.
Болты стандартов DIN 933, EN ISO 4017 имеют полную резьбу в отличие от болтов DIN 931, EN ISO 4014 с неполной резьбой.
Болты стандартов DIN 558, EN ISO 4018 имеют класс точности C, болты стандартов DIN 933, EN ISO 4017 — класс точности А, В.
Характеристики болтов по DIN 933. Размеры, типоразмерный ряд, материал для изготовления
Сопряжение стальных конструкций на стройплощадках обычно выполняется болтовым соединением. У этого способа есть ряд преимуществ, в том числе и по сравнению с таким популярным, как применение сварки. Прежде всего – это простота формирования соединения, а также контроля его качества. Но, продолжая сопоставление этих двух методов, справедливости ради необходимо сказать, что болтовое соединение характеризуется большей металлоемкостью, а это считается недостатком.
Разновидности болтов в зависимости от класса точности
Нормы стандарта DIN 933 распространяются на крепежные изделия, изготовленные согласно требованиям классов точности «A» и «B» (повышенная и нормальная точность, соответственно). Отличия заключаются в показателях шероховатости опорной плоскости головки, а также поверхности резьбы.
Наибольшее распространение получили болты с нормальным классом точности – «B». Их помещают в отверстия с диаметром, превышающим эту характеристику стержня данных крепежных изделий на 1-1,5 миллиметров.
Болты с повышенным классом точности – «A» – нашли наибольшее применение в соединениях, относящихся к категории особо ответственных. Здесь разница в диаметрах колеблется в диапазоне от 0,25 до 0,3 миллиметра.
Особенности применения
Основными факторами, оказывающими влияние на сферу применения болтов стандарта DIN 933, являются используемое для изготовления сырье и вид покрытия заготовки.
Так, сегодня для производства подобного крепежа используется, в основном, сталь марок Cт.20 и Cт.35. Что же касается покрытия, то наибольшее распространение получило оцинкование. Но для защиты болтов от коррозии на их поверхность наносят и другие материалы. В таблице представлена соответствующая информация.
|
Тип болта
|
Вид покрытия
|
Область применения
|
|
С покрытием слоем цинка
|
Термодиффузионное оцинкование
|
Эксплуатация объектов сферы промышленного производства
|
|
С покрытием слоем цинка
|
Горячее оцинкование
|
Строительно-монтажные работы обоих типов: наружные, а также внутренние
|
|
С гальваническим покрытием
|
Медь
|
Нагревательное оборудование (баки, бойлеры)
|
|
Хром
|
Конструкции с повышенными требованиями к декоративным характеристикам
| |
|
Латунь
|
Конструкции с повышенными требованиями к декоративным характеристикам.
Электротехнические устройства.
Сантехнические приспособления.
| |
|
Кадмий
|
Условия высокой влажности типа «море-река»
| |
|
Нержавеющий
|
——————
|
Сталь A4 – объекты медицины, пищепром (кислотосодержащие рабочие среды). Сталь A2 – прибрежные конструкции и сооружения.
|
|
Высокопрочный
|
Возведение высотных зданий, конструкций дорожного типа, метро- и мостостроение.
|
Формирование болтового соединения
Болт DIN 933, имеющий метрическую резьбу, помещается в один элемент конструкции и осуществляет фиксацию другого путем завинчивания гайки стандарта DIN 934 тоже с метрической, но с внутренней резьбой.
Для равномерного распределения нагрузки рекомендуется применять шайбу стандарта DIN 125.
Время формирования соединения в условиях современной промышленности – буквально считанные секунды., поскольку для этого используются торцевые головки на инструменте с электрическим приводом. В домашних условиях применяется, преимущественно, инструментарий ручного типа – трещотки, оснащенные теми же торцевыми головками, ключи накидного и гаечного типов.
Комбинация компонентов болтового соединения зависит от предполагаемых особенностей формируемого крепления. Самые распространенные сочетания представлены в таблице.
Технические характеристики
Основные параметры болтов, прописанные в общепринятом стандарте DIN 933, указаны в таблице.
|
Параметры
|
B
|
K
|
H
|
S
| |
|
max
|
max
| ||||
|
М56
|
16,50
|
1
|
0,3
|
35,0
|
5,50
|
|
М48
|
15
|
0,3
|
30,0
|
5,0
| |
|
М42
|
13,5
|
0,3
|
26,0
|
4,50
| |
|
М36
|
12
|
0,8
|
0,2
|
22,5
|
4,0
|
|
М30
|
10,5
|
18,7
|
3,50
| ||
|
М27
|
9
|
17,0
|
3,0
| ||
|
М24
|
9
|
15,0
|
3,0
| ||
|
М22
|
7,5
|
14,0
|
2,50
| ||
|
М20
|
7,5
|
12,5
|
2,50
| ||
|
М16
|
6
|
10,0
|
2,0
| ||
|
М14
|
6
|
0,6
|
0,15
|
8,8
|
2,0
|
|
М12
|
5,3
|
7,5
|
1,75
| ||
|
М10
|
4,5
|
6,4
|
1,50
| ||
|
М8
|
4
|
5,3
|
1,25
| ||
|
М6
|
3
|
0,5
|
4,0
|
1,0
| |
|
М5
|
2,4
|
0,5
|
3,5
|
0,8
| |
|
М4
|
2,1
|
0,4
|
2,8
|
0,7
| |
|
М3
|
1,5
|
0,4
|
2,0
|
0,5
| |
Единица измерения – миллиметры.
В таблице приняты следующие обозначения:
B – сбег резьбы, max;
K – высота подголовка;
H – высота головки болта;
S – шаг резьбы.
Что же касается длины стержня болтов стандарта DIN 933, то она находится в пределах min 7, max 200 мм.
Еще одна важная характеристика такого крепежа – это величина минимальной разрушающей нагрузки (Fmin). Очевидно, данный параметр зависит от диаметра стержня болта (Dст.), а также от класса прочности, обеспечиваемого примененной технологией его изготовления.
В частности, у болта класса прочности 5.8 с Dст.= 4мм, Fmin= 4,57 кН. А у высокопрочного такого крепежного изделия с классом прочности 12.9 при Dст.= 24 мм Fmin= 431 кН.
Заключение
Надежность болтового соединения обусловила факт его применения для создания конструкций из разнообразных материалов. Согласно статистике, в 90% случаев с помощью болтов стандарта DIN 933 соединяются металлические элементы, на долю деревянных приходится приблизительно 8% а остальные 2% идут на крепление компонентов из других материалов.
