Болт класс прочности: Обозначения, класс прочности и расчет нагрузок для болтов. Справочник ROSTFREI. Петербург +7(812)297-73-38 ПРОТЕХ

Болт М8 ГОСТ 7805-70 клас міцності 8.9

Капітальні споруди вимагають установки високоміцних кріплень для досягнення найбільшої стабільності та стійкості в процесі експлуатації. На таких об’єктах з’єднання організуються за допомогою високоміцних болтів, наприклад, болтів М8 ГОСТ 7798-70. Це найбільш поширений вид металовиробів, здатних витримувати значні навантаження, вони мають прекрасні експлуатаційні характеристики в поєднанні з прийнятною вартістю.

Конструкція болта ГОСТ 7798-70

Основні технічні характеристики

Теоретична вага болтів (1000 шт.) М8 ГОСТ 7798-70

Купівля високоміцного кріплення в компанії «Зевс» — це швидкий і зручний процес придбання якісного металовироба для найрізноманітніших виробничих і будівельних цілей. Ми виробляємо кріплення самі, тому ви не будете переплачувати за транспортування. Весь товар сертифікований, пройшов контроль якості і може бути доставлений у будь-який населений пункт на території України.

Характеристики

Інформація для замовлення

Болт. Класс прочности, класс точности, резьба

Класс точности болтов

Предприятия-производители изготавливают болты с такими классами
точности:

• класс точности А — повышенной точности;
• класс точности В — нормальной точности;
• класс
  точности С — грубой точности.

Классы точности болтов определены в соответствующих стандартах ГОСТ, DIN, ISO или технических условиях (ТУ) на крепеж. Точные сведения о классах можно увидеть в названии стандартов и в их разделах «Область распространения».

К примеру, нам нужно определить класс точности болтов ГОСТ 7798 — 70. Открываем этот стандарт, читаем его название и получаем ответ на этот вопрос:

«ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры«
Болт — крепежное изделие, состоящее из цилиндрической формы стержня с наружной резьбой и головки определенной формы с конструктивным элементом для захвата ключом. Материалами для изготовления крепежных деталей являются нержавеющие стали, углеродистые стали с добавками (легированные) и без добавок, а также цветные металлы и их сплавы. Болты применяют в  разъемных резьбовых соединениях элементов конструкций из
дерева, металла и различных твердых материалов.

Крепеж в процессе сборочных или ремонтных работ может быть укомплектован
гайкой, плоской шайбой, пружинной шайбой (типа гровер) и шплинтом. В комплектацию болтов с отверстием в резьбовой части стержня могут быть включены корончатые и прорезные гайки вместе с разводными шплинтами, предназначенными для стопорения этих гаек.

Болты могут быть использованы в различных климатических условиях: сухих или влажных, где температура окружающей среды имеет высокие, нормальные или низкие показатели. Крепежные изделия из обычной углеродистой стали производят с нанесением различных защитных покрытий (гальваническое, термодиффузионное, горячий цинк) и без покрытия.

Конструкция болта

В зависимости от назначения и классов точности болты имеют соответствующую конструкцию головки и стержня. По форме головки их можно классифицировать на:

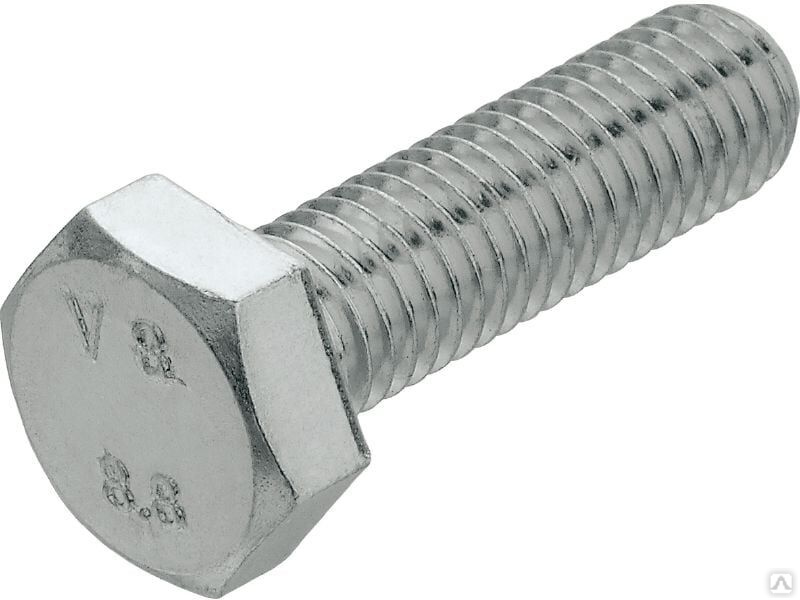

• Болты с шестигранной головкой и шестигранной уменьшенной головкой. На торцах стандартных шестигранных головок может быть выполнена лунка небольшой глубины с нанесенными знаками маркировки завода-изготовителя и класса прочности болта.
• Болты с потайной головкой, с потайной головкой и квадратным подголовком.
• Болты с полукруглой головкой, с увеличенной полукруглой головкой и квадратным подголовком.
• Болты с фланцем и другие виды с головками специальной формы, содержащими дополнительные элементы.

Болты одного стандарта могут иметь несколько вариантов исполнений. Например, ГОСТ 7805 (аналог DIN 931) определяет четыре вида исполнений для болтов класса точности А: обычной формы; с отверстием в резьбовой части стержня; с двумя сквозными радиальными отверстиями на гранях головки; с лункой на торце головки.

На конце стержня детали выполнена фаска. Она необходима для обеспечения максимально точного совмещения главной оси болта и оси резьбового отверстия в накручиваемой гайке или глухого отверстия с резьбой в посадочном месте детали. Стержень у болтов чаще всего соединен с головкой через скругление (радиус). Требования к фаскам и радиусу стандартизованы.

Резьба болта

Болты изготавливаются с наружной резьбой крупного и мелкого шага. В зависимости от длины резьбы различают болты с полной резьбой (от конца стержня до основания головки) и болты с неполной резьбой, длина которой прямо зависит от длины болта.

В зависимости от класса точности наружная резьба имеет соответствующее поле допуска резьбы: для классов точности А и В оно имеет величину 6g, для класса точности С — 8g. Во многих случаях допускается для болтов с неполной резьбой изготавливать гладкую часть стержня, равной среднему диаметру резьбы этой крепежной детали.

Класс прочности болтов

Каждый болт имеет свой класс прочности, который определяет устойчивость его к воздействующим статическим или динамическим нагрузкам.


Классы прочности болтов из стали: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9 и 12.9.

Болт высокопрочный — это болт класса прочности от 6.6 до 12.9. Высокопрочные болты комплектуются гайками класса прочности 6, 8, 9, 10, 12 и шайбами с твердостью, измеренной по методу Роквелла, равной 35…45 HRC.

Подробнее о классах прочности, классах точности болтов, размерах их резьбы, конструкции и условных обозначениях можно ознакомиться на страницах с их описанием.

Читайте также:

• Маркировка болтов
• Класс прочности болтов
• Класс точности болтов
• DIN 933. Болт с шестигранной головкой
• Класс прочности и класс точности гаек
• Класс прочности шайб

Карта сайта

Болт с шестигранной головкой, класс прочности 8.8, с частичной резьбой | САНКО

	300,90 малайзийских ринггитов	100 штук в упаковке	1 упаковка		6 дней или более	10	8	60	[Трехвалентный хромат] Трехвалентный черный	Коробка/упаковка
	1,39 малайзийских ринггита		1 шт.		5 дней или более	10	6	25	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

1,55 малайзийских ринггита

	1 шт.		6 дней или более	10	6	30	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

73,04 малайзийских ринггита

4

3,73 малайзийских ринггита

4

100 шт. в упаковке	1 упаковка		14 дней или более	10	6	35	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	1,99 малайзийских ринггита		1 шт.		6 дней или более	10	6	50	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	2,49 малайзийских ринггита		1 шт.		5 дней или более	10	8	30	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	140,47 малайзийских ринггитов	100 штук в упаковке	1 упаковка		14 дней или более	10	8	35	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	151,71 малайзийского ринггита	100 штук в упаковке	1 упаковка		14 дней или более	10	8	40	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	168,56 малайзийских ринггита	included in pkg.»> 100 штук в упаковке	1 упаковка		14 дней или более	10	8	45	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	3,42 малайзийских ринггита		1 шт.		6 дней или более	10	8	50	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	8	55	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	3,96 малайзийских ринггита		1 шт.		6 дней или более	10	8	60	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	4,24 малайзийских ринггита		1 шт.		6 дней или более	10	10	35	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	4,60 малайзийских ринггита		1 шт.		5 дней или более	10	10	40	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

4,9 малайзийских ринггита2

	1 шт.		5 дней или более	10	10	45	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

5,24 малайзийских ринггита

	1 шт.		6 дней или более	10	10	50	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

5,38 малайзийских ринггита

	1 шт.		6 дней или более	10	10	55	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

5,98 малайзийских ринггита

	1 шт.		6 дней или более	10	10	60	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	5,99 малайзийских ринггитов		1 шт.		6 дней или более	—	10	65	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	6,55 малайзийских ринггита		1 шт.		5 дней или более	10	10	70	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

413,00 малайзийских ринггитов

included in pkg.»> 50 штук в упаковке	1 упаковка		14 дней или более	10	10	75	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	7,55 малайзийских ринггитов		1 шт.		5 дней или более	10	10	90	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

6,32 малайзийских ринггита

4

6,86 малайзийских ринггитов

4

8,19 малайзийских ринггитов

4

8,61 малайзийского ринггита

	1 шт.		5 дней или более	10	12	40	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	12	45	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	7,29 малайзийских ринггитов		1 шт.		5 дней или более	10	12	50	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	7,68 малайзийских ринггита		1 шт.		5 дней или более	10	12	55	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	12	60	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		5 дней или более	10	12	65	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

9,10 малайзийских ринггитов

	1 шт.		5 дней или более	10	12	70	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

9,61 малайзийского ринггита

	1 шт.		5 дней или более	10	12	75	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	10.08 малайзийских ринггитов		1 шт.		6 дней или более	10	12	80	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	10,61 малайзийского ринггита		1 шт.		6 дней или более	10	12	85	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

273,30 малайзийских ринггита

305,67 малайзийских ринггитов

4

15,68 малайзийских ринггитов

4

16,46 малайзийских ринггита

4

15,88 малайзийских ринггитов

included in pkg.»> 40 штук в упаковке	1 упаковка		6 дней или более	10	12	90	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	14.05 малайзийских ринггитов		1 шт.		6 дней или более	10	12	120	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	50 штук в упаковке	1 упаковка		6 дней или более	10	14	45	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	11,93 малайзийских ринггита		1 шт.		5 дней или более	10	16	50	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	13,88 малайзийских ринггита		1 шт.		6 дней или более	10	16	55	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	14,83 малайзийских ринггита		1 шт.		5 дней или более	10	16	60	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		5 дней или более	10	16	65	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	16	70	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	16	75	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно купить от одного)
	16,65 малайзийских ринггитов		1 шт.		6 дней или более	10	16	80	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	20,14 малайзийских ринггита		1 шт.		5 дней или более	10	16	90	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

22,28 малайзийских ринггита

23. 08 малайзийских ринггитов

	1 шт.		6 дней или более	10	16	100	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		5 дней или более	10	16	110	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

393,33 малайзийских ринггита

4

29 малайзийских ринггитов0,52

25 штук в упаковке	1 упаковка		6 дней или более	10	16	120	[Трехвалентный хромат] Трехвалентный белый	Коробка/упаковка
	26,81 малайзийского ринггита		1 шт.		5 дней или более	10	20	70	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
	28,27 малайзийских ринггита		1 шт.		6 дней или более	10	20	75	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)
		1 шт.		6 дней или более	10	20	80	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одного)

4

48,46 малайзийских ринггита

1,24 малайзийских ринггита

	1 шт.		6 дней или более	10	20	150	[Трехвалентный хромат] Трехвалентный белый	Малое количество (можно приобрести от одной единицы)
		1 шт.		6 дней или более	10	6	25	Черная оксидная пленка	Небольшое количество (можно приобрести от одной штуки)
	1,39 малайзийских ринггита		1 шт.		6 дней или более	10	6	30	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	1,50 малайзийских ринггита		1 шт.		6 дней или более	10	6	35	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	1,59 малайзийских ринггита		1 шт.		6 дней или более	10	6	40	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	1,70 малайзийских ринггита		1 шт.		6 дней или более	10	6	45	Черная оксидная пленка	Небольшое количество (можно приобрести от одной штуки)
	1,75 малайзийских ринггита		1 шт.		6 дней или более	10	6	50	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	2,04 малайзийского ринггита		1 шт.		6 дней или более	10	8	30	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	2,23 малайзийских ринггита		1 шт.		6 дней или более	10	8	35	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)
	2,37 малайзийских ринггита		1 шт.		6 дней или более	10	8	40	Черная оксидная пленка	Небольшое количество (можно приобрести от одной штуки)
	2,57 малайзийских ринггита		1 шт.		6 дней или более	10	8	45	Черная оксидная пленка	Малое количество (можно приобрести от одной штуки)

Блог

Резьбовые крепежные детали из нержавеющей стали следует использовать по тем же причинам, что и при выборе других компонентов из нержавеющей стали — в целом устойчивость к коррозионным или высокотемпературным средам. Однако в дополнение к очевидным преимуществам в улучшении эстетики и долговечности может быть значительная экономия средств, если соединение потребует разборки и повторной сборки.

МАРКИ И СТАНДАРТЫ
Коррозионностойкие крепежные изделия доступны «с полки» из различных материалов, но, безусловно, наиболее полный ассортимент представлен из нержавеющей стали: более 6000 наименований доступны в Австралии, и многие тысячи других могут быть получены в короткие сроки. Как правило, они изготавливаются из стали марки 304 (A2), марки 316 (A4) или, для менее требовательных применений, марки 303 (A 1 ). Классификация классов A 1, A2 и A4 соответствует международному стандарту ISO 3506; отметины на голове часто показывают эту классификацию. Общепринятой и законной практикой является производство изделий марки 304 (или A2) из ​​марок 302HQ или 304 в зависимости от типа крепежных изделий и производственного процесса. Реже крепежные детали доступны из закаленных и отпущенных мартенситных нержавеющих сталей, таких как 410 (C 1), или из версии с более высоким содержанием молибдена марки 316, часто обозначаемой «2343». Обзор ассортимента крепежных изделий из нержавеющей стали, доступных в Австралии, можно найти в Австралийском справочном руководстве по нержавеющей стали.

Крепежные изделия из нержавеющей стали, представленные на австралийском рынке, в основном имеют такую ​​же или более высокую прочность на растяжение, чем коммерчески используемые крепежные детали из углеродистой и низколегированной стали, и имеют более высокую прочность, чем большинство других коррозионностойких крепежных изделий. В таблице 1 показано сравнение крепежа из нержавеющей стали и крепежа из углеродистой и низколегированной стали различных марок, а на рисунке 1 показано сравнение прочности различных коррозионно-стойких материалов.

Подавляющее большинство доступных крепежных изделий из нержавеющей стали производится в соответствии с классом 70 стандарта ISO 3506 (это означает минимальный предел прочности при растяжении 700 МПа) и имеет соответствующую маркировку. При отсутствии маркировки следует считать, что продукт относится к классу 50 (минимальная прочность на растяжение 500 МПа).

Если требуется крепеж из нержавеющей стали с более высокой прочностью на растяжение, некоторые продукты доступны в классе 80, они обычно изготавливаются из нержавеющей стали марки 316. Недавно стали доступны некоторые изделия из нержавеющей стали класса 100, а также материала марки 316.

АСПЕКТЫ КОРРОЗИИ
Если проблема связана с коррозией, недорогим решением будет использование стальных крепежных деталей с каким-либо гальваническим или органическим покрытием, а не использование изделий, изготовленных из коррозионно-стойких материалов. Хотя окрашенные, гальванизированные или оцинкованные крепежные детали обычно подходят для применений, где коррозионные условия не являются серьезными, следует также учитывать стоимость возможного отказа и потери эстетического вида, когда защитное покрытие повреждается или подвергается риску, по сравнению со стоимостью изделие из нержавеющей стали. Повреждение покрытия на стальных изделиях может быть легко вызвано гаечным ключом или отверткой, используемой для затяжки, неправильными методами нанесения покрытия или просто из-за вращения одной резьбы относительно другой при сборке.

ЗАТЯЖКА И ЗАЕДИНЕНИЕ
Как и в случае со всеми крепежными изделиями, правильная установка изделий из нержавеющей стали имеет решающее значение для их работы; это особенно верно в отношении затягивания и истирания.

Истирание происходит, когда оксидная пленка на поверхности нержавеющей стали разрушается в результате прямого контакта с металлом. Затем может иметь место сварка в твердой фазе (при которой материал переносится с одной поверхности на другую). Симптомы истирания включают повреждение поверхности, заедание и замерзание оборудования. Истирание обычно происходит при совместном использовании гаек и болтов из нержавеющей стали, где точки контакта подвергаются высоким моментам затяжки.

Крепеж, изготовленный в соответствии с международно признанными стандартами, должен обеспечивать однородность резьбовых изделий. Следует проявлять разумную осторожность при обращении с крепежными изделиями из нержавеющей стали, чтобы избежать повреждения резьбы и содержать резьбу в чистоте и на ней не должно быть грязи, крупной сажи или песка. Если резьба затягивается на песке или грязи, увеличивается вероятность истирания или заедания.

Способы уменьшения истирания включают:

НАКАТНАЯ РЕЗЬБА
Накатанная резьба менее подвержена истиранию, чем обработанная на станке, поскольку она имеет более гладкую поверхность и линии волокон следуют за резьбой, а не пересекают ее, как в случае с обработанной резьбой. потоки.

МОМЕНТ ЗАТЯЖКИ
Болты следует затягивать с правильным моментом с помощью динамометрического ключа, так как чрезмерная затяжка будет способствовать заеданию.

СМАЗКА
Перед сборкой рекомендуется нанести на резьбу какую-либо форму смазки. Доступны соответствующие консистентные смазки, содержащие вязкие металлы, масла и т.д. Некоторые часто используемые смазочные материалы содержат дисульфид молибдена или порошок никеля (иногда с графитовыми материалами*).

МОДИФИКАЦИЯ ТВЕРДОСТИ
Истирание также можно уменьшить, используя две разные нержавеющие стали с существенно разной твердостью на сопрягаемых поверхностях. Разница в твердости по Бринеллю в 50HB может преодолеть истирание.

Распространенное мнение, что использование шпилек класса 316 с гайками класса 304 (или наоборот) позволяет избежать истирания, является мифом (существует заметная разница в степени истирания).

В таблице 2 приведены некоторые рекомендуемые максимальные значения крутящего момента для различных диаметров крепежных изделий из нержавеющей стали. Эта таблица является ориентировочной, основанной только на отраслевых испытаниях, которые обеспечивают максимальное значение зажима при минимальном риске заедания. Приведенные значения основаны на сухих крепежных деталях, очищенных от каких-либо смазочных материалов и очищенных от любых посторонних веществ. Добавление смазки может оказать существенное влияние на соотношение крутящий момент-напряжение. Смазанный крепеж требует меньшего крутящего момента для достижения того же уровня натяжения, а также делает соотношение крутящий момент-натяжение более предсказуемым. Различные смазочные материалы также могут иметь различные эффекты. На рисунке 2 показано влияние добавления смазки на соотношение крутящий момент-напряжение.

ТАБЛИЦА 2: НАПРАВЛЯЮЩАЯ КРУТЯЩИЙ МОМЕНТ (Нм)
Размер болта	Класс 304 (А2)	Класс 316 (А4)
1/4″ — 20	8,5	9
1/4″ — 28	11	11
5/16″ — 18	15	16
5/16″ — 24	16	17
3/8″ — 16	27	28
3/8″ — 24	29	31
7/16″ — 14	42	44
7/16″ — 20	45	47
1/2″ — 13	58	61
1/2″ — 20	61	64
9/16″ — 12	77	81
9/16″ — 18	85	89
5/8″ — 11	125	131
5/8″ — 18	141	147
3/4″ — 10	173	179
3/4″ — 16	168	176
7/8″ — 9	263	275
7/8″ — 14	262	273
1″ — 8	389	406
1″ — 14	351	367
1 1/8″ — 7	560	586
1 1/8″ — 12	529	553
1 1/4″ — 7	709	740
1 1/4″ — 12	651	683
1 1/2″ — 6	1 204	1 261
1 1/2″ — 12	953	993

Влияние смазки на соотношение крутящий момент-напряжение показано выше на диаграмме, основанной на результатах, полученных при закручивании стального болта 9/16″ — 18 в алюминий.
