Болт с круглой головкой: ГОСТ 7802-81. Болт с круглой головкой. Болты ГОСТ 7802-81.

Содержание

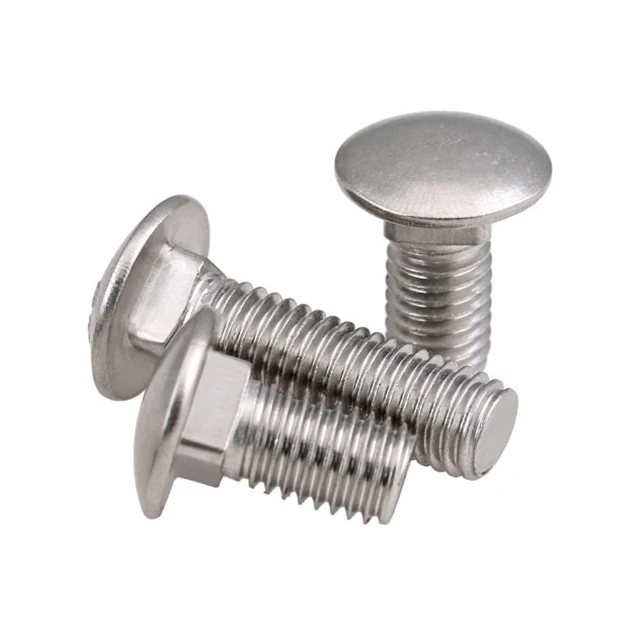

DIN 603. Болт с круглой тонкой головкой и квадратным подголовником

Тайвань Метиз Альянс

Энциклопедия крепёжных стандартов

DIN 603. Болт с круглой тонкой головкой и квадратным подголовником

Фотография

Чертеж

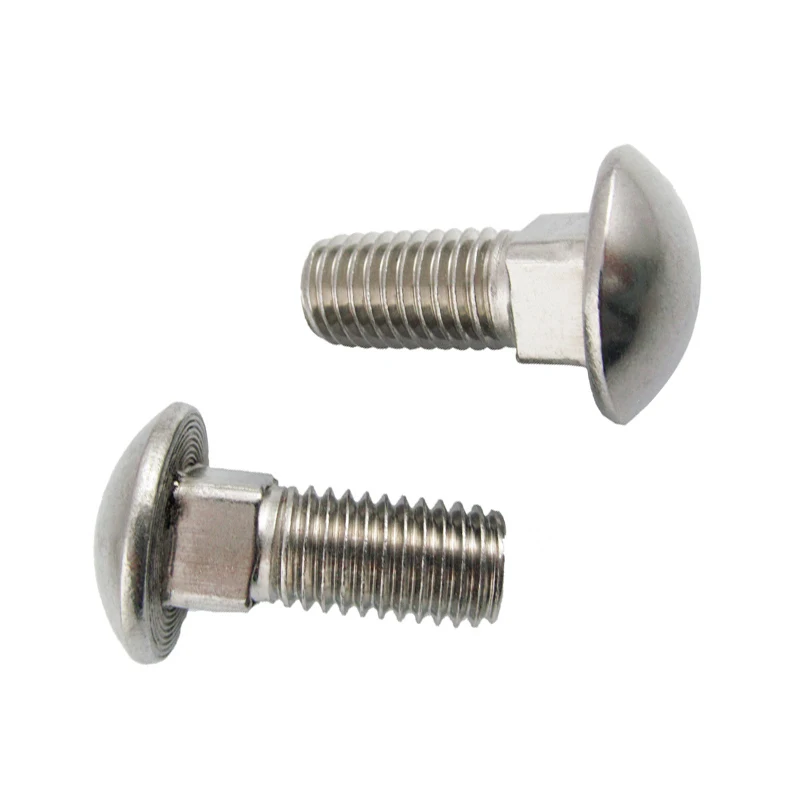

DIN 603 — болт с круглой тонкой головкой и квадратным подголовником. Популярное название болта DIN 603 — винт мебельный или болт мебельный. Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров. Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве.
Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Материалы:

Сталь: 3.6, 4.6, 5.8 (класс прочности для болтов)
Сталь с покрытием: гальваническая оцинковка
Нержавеющая сталь: нержавеющая сталь А2, А4
Цветные металлы, сплавы, пластик: латунь, пластик.

Соответствует ГОСТ 7802-81 и ISO 8677.

Болт мебельный DIN 603 с полукруглой головкой и квадратным подголовком, неполная и полная метрическая резьба от М5 до М20, класс точности С. Ниже приведены основные размеры и характеристики болтов DIN 603.

Таблица размеров и характеристик мебельных болтов
DIN 603 в мм

d1		М5	M6	M8	M10	M12	M16	М20
P		0,8	1	1,25	1,5	1,75	2	2,5
d2	мин.	12.45	15.45	19.35	23.35	29.35	37.2	45,2
d2	макс.	13,55	16,55	20,65	24,65	30,65	38,8	46,8
k	мин.	2.7	3.12	4.12	4.62	6.05	8.05	9,95
k	макс.	3,3	3,88	4,88	5,38	6,95	8,95	11,05
f		2.9	3.4	4.4	5.4	7.25	11.1	14,1
V	мин.	4.52	5.52	7.42	9.42	11.3	15.3	19,16
V	макс.	5,48	6,48	8,58	10,58	12,7	16,7	20,84
b	L ? 125	16	18	22	26	30	38	46
	125 < L ? 200	22	24	28	32	36	44	52
	L > 200	—	—	41	45	49	57	65
L		Вес 1000 шт. болтов в кг
L		М5	M6	M8	M10	M12	M16	М20
16		4	6,9
20		4,5	7,6	13,8	22,7
25		5,1	8,5	15,4	25,2
30		5,9	9,6	17	27,7	45,7
35		6,7	10,7	19	30,2	49,4
40		7,5	11,8	21	32,7	53,1
45		8,3	12,9	23	35,8	56,8
50		9,1	14	25	38,9	61,2	119
55		9,9	15,1	26,9	42	65,6	126
60		10,7	16,2	28,9	45,1	70	133
65		11,5	17,3	30,9	48,2	74,4	141
70		12,3	18,4	32,9	51,3	78,8	149	247
80		13,9	20,6	36,8	57,5	87	165	272
90			22,8	40,8	63,7	96	181	297
100			25	44,8	69,9	105	197	322
110			27,2	48,8	76,1	114	213	347
120			29,4	52,8	82,3	123	229	372
130			31,6	56,8	88,5	132	245	397
140			32,8	60,8	95	141	261	422
150			35	64,8	101	150	277	447
160					107	159	293	497
180					119	177	325	547
200					131	195	357	597

Обозначения:

d1 — номинальный диаметр резьбы
P — шаг резьбы
d2 — диаметр головки
k — высота головки
f — высота подголовка, не менее
V — размер стороны квадратного подголовка
b — длина резьбовой части
L — длина болта

Аналоги DIN 603:

ГОСТ 7802-81 — болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С.
ISO 8677 — болты с полукруглой большой головкой и квадратным подголовком класса точности С.

Раздел — оборудование см. www.metiz.com.tw

Болт с полукруглой головкой – история, размеры, применение + видео

Такое неординарное крепление, как болт с полукруглой головкой, придумано не зря. Есть производства, на которых без этого изделия просто не обойтись. Узнаем о механизме более подробно, выясним, наконец, область его применения и целесообразность использования в ремонтных работах. Обо всем этом ниже!

Узнаем, как устроен болт с полукруглой головкой

В данном случае можно с уверенностью сказать, что техническое название полностью соответствует и внешнему виду такого крепежа: полукруглая головка без граней и прорезей под отвертку или внутренний многогранный ключ. И такая конструкция была сделана не просто так, а с определенным умыслом, можно даже сказать, для удобства использования. Прежде всего, предназначался такой крепеж для применения в быту, где в перспективе контакт человека с выступающей головкой болта может привести к травме или нежелательным последствиям.

Полукруглая же головка снижает риск получения травмы до минимума и считается абсолютно безопасной. Ведь смонтированное устройство плотно прилегает к поверхности основания, оставляя только гладкую поверхность шляпки. Также такой болт имеет специальное фиксирующее устройство, называемое “подголовком”. Находится такая конструкция под шляпкой крепежа, обычно выполнена в прямоугольной форме. Такая конструкция позволяет облегчить монтаж крепления по месту, “подголовок” должен плотно войти в материал и не давать при закручивании гайки проворачиваться крепежу.

Рассчитана такая конструкция на применение в мягких материалах, но возможно использование и в твердых. Ну, и основная часть этого крепежного элемента – это шпилька с метрической резьбой, на которую, соответственно, накручивается гайка нужного диаметра, и крепеж монтируется по месту назначения. Но сам собой возникает вопрос: где же все-таки целесообразно использовать такой болт? Как мы уже говорили – в местах, где мы хотим себя обезопасить от травм и оградить от выступающих частей крепежных элементов.

К примеру, в местах с большой проходимостью людей, на больших предприятиях мы можем увидеть такое крепление на полу, там, где проходят коммуникации. Ведь очень часто во время ходьбы выступающие фигурные шляпки креплений попросту могут цепляться за обувь. В различных фланцевых соединениях используют такой крепеж, для того чтобы свести к минимуму возможность получения травмы человеком.

Информация: стоит отметить, что сам крепеж – это всего лишь болт, и для монтажа он требует дополнительных элементов, таких как гайка и шайба, обычно они приобретаются отдельно в любом строительном магазине.

Специфика мебельных болтов – для стула, дивана и стола

Что касается мест с большой проходимостью, тут все понятно, но, оказывается, без такого крепежа в быту просто не обойтись. Его в полной мере, как крепежное изделие, используют в производстве мебели. Практически любое кресло или диван не могут обойтись без такого универсального крепления. За счет того, что на кресле используют мягкий материал, шляпка такого болта попросту прячется в обивке, и ее совсем не видно.

Посмотрите: ведь боковые деревянные спинки дивана крепко держатся на основании только за счет того, что их закрепили, используя мебельные болты с полукруглой головкой. При этом шляпки плотно прилегают к деревянной лакированной поверхности и в бытовых условиях не способны доставить вам неудобства, не говоря уже о том, что вы не можете о них пораниться. Причем это крепление органично вписывается в дизайн такого дивана, не нарушая его внешнего вида.

Давайте вспомним советские лакированные раздвижные столы. По своей конструкции такой стол был разборным, чтобы он не мешал посередине комнаты, у него просто снимались ножки, и его можно было убрать, освободив при этом помещение. Так вот, для крепления ножек стола как раз использовали такие болты, для быстрого монтажа в качестве гаек использовали “барашек”. В то время такое крепление было самым быстрым: накрутил гайку руками, зажал посильнее, и стол готов, не нужно было искать рожковый гаечный ключ, чтобы крепко зажать крепление.

Хотя такая мебель уже давно в прошлом, но сами болты такой конфигурации до сих пор применяются в изготовлении различной мебели. На самом деле, строение такой шляпки прекрасно вписывается в современное оформление мебели. Возьмите любое кресло: если внимательно посмотреть, то сразу и не увидишь, где же использованы крепежные болты. Как раз чтобы их не было видно, мастера декорировали головку под цвет материала, поэтому кресло получилось красивым и без видимых посторонних элементов.

Пара слов о размерах и материале изготовления крепления

Не лишним будет отметить материал, из которого изготавливают такие болты, ведь от качества изделия напрямую зависит срок службы крепления. Сегодня почти весь такой крепеж производят из нержавеющей стали, хотя раньше использовали обычный металл. Но, как показала практика, обычный металл очень сильно поддается коррозии, ведь все равно в помещении присутствует относительная влажность. В результате чего, в случае если вам нужно разобрать какой-то предмет мебели, вы сталкиваетесь с проблемой.

Суть такого неудобства в том, что гайка просто заржавела на резьбе, и ее очень трудно открутить, ведь демонтаж гайки на месте – это обычно неудобства и труднодоступные места. Сегодня таких казусов не возникает, нержавеющие болты и, соответственно, гайки не поддаются коррозии и позволяют свободно производить монтаж и демонтаж мебели при переездах или других случаях.

Как говорится: размер тоже имеет свое значение, и это чистая правда! Все болты разделены на категории, согласно длинам и диаметрам. Соответственно, для выполнения различных задач мы можем выбрать нужную нам длину и диаметр крепежного болта. Сегодня в продаже можно найти практически все размеры такого крепления; самым маленьким по длине считается болт М5 5х16 A2. Давайте разберемся с данной маркировкой!

М5 – в данном случае обозначает шаг резьбы на шпильке. Может быть также маркирован М6, М8, М10, М12 и М16.
Число 5 – обозначает диаметр шпильки болта без резьбы.
Число 16 – в нашем случае это длина рабочей части крепления до шляпки.
А2 – как правило, такая маркировка обозначает марку нержавеющей стали, из которой изготовлен крепеж.

Теперь для того, чтобы выбрать нужное вам соединение, достаточно посмотреть на маркировку, и вам сразу станет все понятно. В качестве примера мы приведем вам также размер самого длинного болта, который сегодня можно найти в розничной продаже: М 16 16х150 A2. Согласно маркировке, мы сразу же видим, что данный крепеж длиной 150 миллиметров и диаметром 16 миллиметров.

Обычно вся эта информация есть в магазине, и указывается на ценнике товара. Но в любом случае, перед тем, как покупать тот или иной крепеж, вы должны сделать замер конструкции, которую вы в теории планируете крепить. И уже после вы будете знать точный размер болта, который вам понадобится. Также не забывайте про дополнительные элементы, которые идут отдельно от изделия, это в обязательном порядке шайба и соединительная гайка. И удачи в работе!

Автор: Михаил Малофеев

Болт с квадратным подголовком DIN 603 в основном применяется в мебельной отрасли. Именно поэтому такое изделие выглядит весьма достойно и аккуратно. Кроме таких положительных внешних качеств болт является одним из самых сильных звеньев крепежа, так как он участвует в главных соединениях, применяемых в создании мебели.

Сегодня, с постоянно расширяющимся ассортиментом мебельной продукции, с постоянным наращиванием объемов ее выпуска, потребность в этих крепежных элементах возрастает как никогда. Болт с квадратным подголовком DIN 603 пожалуй один из главных элементов мебельных наборов.

При покупке болта с квадратным подголовком следует определиться с областью применения этого изделия, так здесь важную роль играют не только физические, но и эстетические свойства. Полукруглая головка обязана должным образом прятаться в потайную фаску отверстия. Крепеж должен быть практически незаметным.

Производится болт с квадратным подголовком с полной и неполной резьбой. Здесь также выбор делится на два направления: в мебельной отрасли зачастую применяются метизы с неполной резьбой, а полная резьба пригодится в строительстве.

Изготавливается мебельный болт DIN 603 из прочных сталей, с дополнительной обработкой. В основном используют углеродистую сталь и латунь. Причем последний материал более характерен для эксклюзивной, оригинальной мебели. В качестве покрытия изделия вступает цинк. Покрытие необходимо для обеспечения дополнительной защиты от различных внешних факторов.

Таблица размеров и характеристик мебельных болтов
DIN 603 в мм
d₁		М5	M6	M8	M10	M12	M16	М20
P		0.8	1	1.25	1.5	1.75	2	2.5
d₂		13. 5	16.55	20.65	24.65	30.65	38.8	46.8
k		3.3	3.88	4.88	5.38	6.95	8.95	11.05
f		4.1	4.6	5.6	6.6	8.75	12.9	15.9
V		5.48	6.48	8.58	10.58	12.7	16.7	20.84
b	L ≤ 125	16	18	22	26	30	38	46
	125 < L ≤ 200	22	24	28	32	36	44	52
	L > 200	—	—	41	45	49	57	65
L		Вес 1000 шт. болтов в кг
L		М5	M6	M8	M10	M12	M16	М20
16		4	6. 9
20		4.5	7.6	13.8	22.7
25		5.1	8.5	15.4	25.2
30		5.9	9.6	17	27.7	45.7
35		6.7	10.7	19	30.2	49.4
40		7.5	11.8	21	32.7	53.1
45		8.3	12.9	23	35.8	56.8
50		9.1	14	25	38.9	61.2	119
55		9.9	15.1	26.9	42	65.6	126
60		10.7	16.2	28.9	45. 1	70	133
65		11.5	17.3	30.9	48.2	74.4	141
70		12.3	18.4	32.9	51.3	78.8	149	247
80		13.9	20.6	36.8	57.5	87	165	272
90			22.8	40.8	63.7	96	181	297
100			25	44.8	69.9	105	197	322
110			27.2	48.8	76.1	114	213	347
120			29.4	52.8	82.3	123	229	372
130			31.6	56.8	88.5	132	245	397
140			32. 8	60.8	95	141	261	422
150			35	64.8	101	150	277	447
160					107	159	293	497
180					119	177	325	547
200					131	195	357	597

КРАСНАЯ ЗЕМЛЯ Steels Pvt. Ltd. производитель & экспортер болтов с круглой головкой ASTM A307 / A563, доступных в различных формах и размерах, таких продуктов, как гайки, болты, шпильки, шайбы и т. Д. Размеры крепежных деталей, допуски на размеры определены в стандартах ASTM A307.
Стандарт ASTM A307 / A563 для болтов с круглой головкой охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для крепежных изделий.

Длина болта ≤ 6 дюймов Длина резьбы = (2 x диаметр) + 1⁄4 дюйма
Длина болта > 6 дюймов. Длина резьбы = (2 x диаметр) + 1⁄2 дюйма. ) / UNS 2201 (НИКЕЛЬ 201)
ASTM / ASME SB 164 UNS 4400 (МОНЕЛЬ 400)
ASTM / ASME SB 425 UNS 8825 (ИНКОНЕЛЬ 825)
ASTM1 / 6 ASME0008 UNS 6600 (Inconel 600) / UNS 6601 (Inconel 601)
ASTM / ASME SB 446 UNS 6625 (Inconel 625)
ASTM / ASME SB 574 UNS 10276 (HASTELLOY C 276)
ASTM / ASME SB 472 (HASTELLOY C 276)
ASTM / ASME SB 472 (Hastelloy C 276) UNS 8020 (СПЛАВ 20/20 CB 3).

Болты с квадратной головкой

Болты с головкой под шайбы
Болты с круглой головкой
Т-образные болты
J-болты
Ступенчатые болты
U-образные болты с квадратным изгибом
Шпильки
Колесные болты
Болты с деревянными шипами
Анкерные болты с головкой
Болты с проушиной
Болты с крюками с квадратным изгибом

Диаметр болта	С		Х
	Диаметр головки		Высота головы
	Макс.	Мин.	Макс	Мин.
3/8	0,844	0,782	0,208	0,188
1/2	1.094	1.032	0,270	0,250
5/8	1,344	1,219	0,344	0,313
3/4	1,594	1,469	0,406	0,375
7/8	1,844	1,719	0,469	0,438
1	2.094	1,969	0,531	0,500
1 ¹ ⁄ ₄	2.850		0,531	0,500
*Размеры согласно ASME B18.5 1990 (R 1998) для диаметров крышки до 1 дюйма. Для болтов диаметром более 1 дюйма используются нестандартные размеры головки.

ASTM A307 / A563 Болты с круглой головкой Производство и обработка готовой обработки раствором должны быть заключены, чтобы производительность продукта была оптимальной.
Все сырье, полученное нашей компанией, подвергается химическим и физическим испытаниям и взвешивается сразу после получения, только после этого они принимаются на склад. На пневматической маркировочной машине, принадлежащей Red Earth Steel Factory, все фланцы доступны для клиентов. может быть запрошен маркированный материал, давление, калибр, производственные стандарты или клиент, чтобы предоставить собственный специальный текст.

В Red Earth Steel будут специальные болты ASTM A307 / A563 с круглой головкой с пластиковой крышкой для обеспечения целостности уплотняемой поверхности. Пакет из пузырчатой пленки, а затем аккуратно вставленный для экспорта дерева в продукты во время транспортировки, чтобы предотвратить удары, царапины и другие ситуации, возникающие или в соответствии с требованиями заказчика.

Болт с круглой головкой также известен как крепежный винт. Он используется для скрепления между собой металлических деталей, которые входят в резьбовое отверстие или через отверстие и удерживаются гайкой. Это обычно используется вместе с деревом к металлу и деревом к дереву. Болт с квадратным подголовком – это болт с резьбой от всей длины стержня до небольшого квадратного заплечика с куполообразной головкой. Он используется для крепления металла к металлу или металла к дереву. Он широко используется в защитной фурнитуре, такой как петли и замки, где болт должен сниматься только с одной стороны.

Содержание
Контрольный список болтов с полукруглой головкой M10
Прейскурант болтов с круглой головкой из нержавеющей стали
Таблица веса болтов с круглой головкой из нержавеющей стали
Размеры болта с круглой головкой
Длина резьбы болта с шестигранной головкой
Таблица моментов затяжки болтов с плоской круглой головкой
Напряжение на растяжение болта с квадратной головкой
Болт с круглой головкой M8 эквивалентной марки
Черные болты с круглой головкой Механические свойства
Болт с полукруглой головкой M12 Химический состав
Основные типы болтов с круглой головкой из нержавеющей стали для продажи в Мумбаи, Индия
Принимаем все малые и большие заказы на болты с круглой головкой из нержавеющей стали по низкой цене
Контрольный список болтов с полукруглой головкой M10
Контрольный список спецификаций Болты с круглой головкой из нержавеющей стали
Тип резьбы: BSW, BSF, МЕТРИЧЕСКАЯ И UNC
Доступные типы Головка фермы/ круглая/ овальная/ шестигранная головка/ чаша
Предоставлять несколько вариантов оплаты онлайн? Да
Различные типы головок Чашечная/ плоская/ овальная/ крестообразная/ шестигранная головка
Стандартные размеры: ISO 14585C/ DIN 7973C/ DIN 7983C/ ISO 2009/ ASME B18. 3.1M/ ASME B18.6.3
Процесс изготовления болтов и гаек Термическая обработка/ Покрытие поверхности/ Холодная высадка/ Нарезание резьбы/ Волочение проволоки
Звоните, бесплатный образец Гайки и болты (несколько штук)
болтов с круглой головкой ISO и британский стандарт ИСО 10642 и БС 57
Длина болтов с круглой головкой от 3 мм до 200 мм
Крупнейший независимый акционер болтов с круглой головкой SS Ханой, Фаридабад, Кочи, Тегеран, Бхубанешвар, Абу-Даби, Секундерабад, Аль-Хобар, Коимбатур, Пучонг, Богота, Газиабад, Хазира, Чикаго, Пимпри-Чинчвад, Мадрид, Мумбаи, Мельбурн, Джохор-Бару, Нагпур, Даллас , Каир, Париж, Бангкок, Батам, Кесон-Сити, Хьюстон, Джайпур, Мехико, Стамбул, Чжэнчжоу, Раджкот, Эшберн, Райпур, Амстердам, Вишакхапатнам, Амбернатх, Шах-Алам, Чандигарх, Перт, Эр-Рияд, Дели, Сурат , Сидней, Васаи-Вирар, Пусан, Карачи, Ояма, Брисбен, Майсуру, Калгари, Александрия, Бхопал, Ахмадабад, Сан-Паулу, Индаур, Вадодара, Джамшедпур, Кальян, Бангалор, Пекин, Гургаон, Тейн, Джидда, Сингапур, Кота , Дакка, Анклешвар, Нави-Мумбай, Тиручираппалли, Хайдарабад, Доха, Лакхнау, Шарджа, Нашик, Вунг-Тау, Ханчжоу, Сурабая, Даммам, Джакарта, Манама, Аль-Джубайль, Агра, Гувахати, Нью-Дели, Пуна, Баку , Патна, Аджман, Сеул, Панипат, Калькутта, Шанхай, Лондон, Нойда, Джамнагар, Ченнаи, Хошимин, Вапи, Сантьяго, Куала-Лумпур, Дубай, Лагос, Лудхиана, Домбивли, Милан,
Болты с полукруглой головкой из нержавеющей стали
Прайс-лист
Размер Тип болтов Марка Цена в индийских рупиях за единицу
M12 X15 мм X 29 мм, длина Болты с круглой головкой АСТМ А193 304 16. 00
3/8(М-10)х 1-1/2 Болты с круглой плоской головкой АСТМ А193 304 94,30
M8 X 60 X 32 мм, длина Болт с круглой головкой АСТМ А193 304Л 24,49
M10 X 80 X 36 мм, длина Болт с круглой головкой АСТМ А193 304Л 43,30
M12 X 100 X 38 мм, длина Болт с круглой головкой АСТМ А193 304Л 43,30
M14 X 120 X 40 мм, длина Болт с круглой головкой АСТМ А193 304Л 46,30
Самый надежный производитель болтов с круглой головкой из нержавеющей стали в Индии. Чтобы получить окончательный прайс-лист на болты с квадратной головкой и квадратной шейкой, позвоните по телефону +91 (22) — 6743 8321 или напишите по электронной почте: [email protected].
Таблица веса болтов с круглой головкой из нержавеющей стали
905:30
вес болтов круглой головки нержавеющей стали
приблизительный в килограмме для 100 НОС
Длина болтов с круглой головкой
Диаметр болтов с круглой головкой
Метрическая система 16
Метрическая 20
Метрическая система 22
Метрическая 24
Метрическая 27
Метрическая система 30
Метрическая система 36
40
10,28
45
11. 07
180,30
50
11,86
19,25
25.20
55
12,65
20,50
26,69
33,74
60
13,44
21,73
28.18
35,22
48.09
65
14.23
22,96
29,67
37,29
50,34
70
15. 02
24.19
31.16
39.07
52,58
67,25
75
15,81
25,43
32,66
40,84
54,83
70.03
108,91
80
16,60
26,66
34,15
42,62
57.08
72,80
112,90
85
17,39
27,89
35,64
44,39
59,33
75,58
116,90
90
18. 17
29.13
37.13
46.17
61,57
78,35
120,89
95
18,96
30,36
38,62
47,94
63,82
81.13
124,89
100
19,75
31,59
40.12
49,72
66.07
83,90
128,88
110
21.14
33,77
42,78
52,85
68,56
88,84
136,20
120
22,72
36,24
45,77
56,41
73. 06
94,39
144,19
130
24.30
38,70
48,75
59,96
77,55
99,94
152,18
140
25,88
41.17
51,73
63,51
82.05
105,49
160,17
150
27,46
43,93
54,72
67.06
86,54
111.04
168,16
160
29. 03
46.10
57,70
70,61
91.04
116,59
176,15
170
30,61
48,57
60,69
74,16
95,53
122,14
184,14
180
32,19
51.03
63,67
77,71
100.03
127,69
192.13
190
33,77
53,50
66,65
81,26
104,52
133,24
200. 12
200
35,35
55,96
69,44
84,82
109.02
138,79
208.11
210
113,52
144,34
216.10
220
118.01
149,89
224,09
230
122,51
155,44
232,08
240
127,00
160,99
240,07
250
131,50
166,54
248,06
260
135,99
172,09
256,05
270
140,49
177,64
264,04
280
144,98
183,19
272. 03
290
149,48
188,74
280.02
300
153,97
194,29
288.01
Мы можем поставить оцинкованные болты с круглой головкой из нержавеющей стали 6 мм с индивидуальными размерами, просмотреть таблицу размеров, скачать болт с круглой головкой в формате PDF.
Размеры болта с круглой головкой
диаметр
Диаметр болтов с круглой головкой SS (К) (Н
болтов с круглой головкой нержавеющей стали Высота болтов с круглой головкой из нержавеющей стали
Максимум Минимум Максимум Минимум
1/2 1. 094 1.032 0,270 0,250
5/8 1,344 1,219 0,344 0,313
3/4 1,594 1,469 0,406 0,375
7/8 1,844 1,719 0,469 0,438
1 2.094 1,969 0,531 0,500
1 1/4 2.850 0,531 0,500
Длина резьбы болта с шестигранной головкой
Длина болта ≤ 6 дюймов: длина резьбы = (2 x диам.) + 1⁄4”
Длина болта > 6 дюймов: Длина резьбы = (2 x диаметр) + 1⁄2”
Запас материалов болтов с круглой головкой из нержавеющей стали M4 в соответствии с требованиями клиентов.
Таблица моментов затяжки болтов с плоской головкой и круглой головкой
болта с круглой головкой СС
Спецификации вращающего момента
Размер болтов с круглой головкой СС в дюймах
Длина резьбы в дюймах
Стандартная таблица крутящего момента в сухом состоянии в дюймах и фунтах
Болты с круглой головкой из нержавеющей стали 304
Болты с полукруглой головкой из нержавеющей стали 316
#2 56 2,5 2,6
64 3,0 3,2
#3 48 3,9 4,0
56 4,4 4,6
#4 40 5,2 5,5
48 6,6 6,9
#5 40 7,7 8. 1
44 9,4 9,8
#6 32 9,6 10,1
40 12,1 12,7
#8 32 19,8 20,7
36 22,0 23,0
#10 24 22,8 23,8
32 31,7 33,1
Найдите здесь болты и гайки с круглой головкой из нержавеющей стали.
Напряжение на растяжение болта с квадратной головкой
Номинальный размер болтов в дюймах UNC (грубая резьба) UNF (мелкая резьба) 8UN (серия с 8 резьбами)
Резьба в дюймах Зона напряжения A, дюймы2 Резьба в дюймах Площадь напряжения A, дюйм2 Резьба в дюймах Площадь напряжения A, дюйм2
1/4 20 0,0318 28 0,0364 — —
5/16 18 0,0524 24 0,0580 — —
3/18 16 0,0775 24 0,0878 — —
7/16 14 0,1063 20 0,1187
1/2 13 0,1419 20 0,1599
16 сентября 12 0,1820 18 0,2030
5/8 11 0,2260 18 0,2560
3/4 10 0,3340 16 0,3730
7/8 9 0,4620 14 0,5090
1 8 0,6060 12 0,6630
1 1/8 7 0,7630 12 0,8560 8 0,790
1 1/4 7 0,9690 12 1. 0730 8 1.000
1 3/8 6 1.1550 12 1.3150 8 1,233
1 1/2 6 1.4050 12 1.5810 8 1,49
Болт с круглой головкой M8 эквивалентной марки
тип болтов с круглой головкой СС Номер ASTM Таблица эквивалентов
Номер ООН Град В (TP) Номер Номер EN и DIN Афнор (NF) Номер Номер JIS
Болты из аустенитной нержавеющей стали С30400 Болт из нержавеющей стали 304 с круглой головкой 1. 4301 Z 6 CN 18.09 СУС 304
С30403 Болт с круглой головкой из нержавеющей стали 304L 1.4306 Z 2 CN 18.10 СУС 304L
С31600 Болт из нержавеющей стали 316 с круглой головкой 1.4401 Z 6 CND 17.11 СУС 316
S31603 Болт с круглой головкой из нержавеющей стали 316L 1.4404 Z 2 CND 17.12 СУС 316L
Черные болты с круглыми головками Механические свойства
Тип материала Номер плавки Номинальные температуры Прочность на растяжение Предел текучести Удлинение %, минимум
Лечение Минимум Ksi (МПа), минимум Ksi (МПа), минимум
ºF(ºC)
Болт с круглой головкой из нержавеющей стали TP304 Решение 1900 (1040) 75(515) 30(205) 35
Болт с круглой головкой из нержавеющей стали TP304L Решение 1900 (1040) 70(485) 25(170) 35
Болт с круглой головкой из нержавеющей стали TP316 Решение 1900(1040) 75(515) 30(205) 35
Болт с круглой головкой из нержавеющей стали TP316L Решение 1900(1040) 70(485) 25(170) 35
M12 полукруглый болт с химическим составом
ранг нержавеющей стали С Мн Си Р С Кр Пн Никель Н Ти Fe
Болт с круглой головкой 304 минимум 18,0 8,0
максимум 0,08 2,0 0,75 0,045 0,030 20,0 10,5 0,10
Болт с круглой головкой 304L минимум 18,0 8,0
максимум 0,030 2,0 0,75 0,045 0,030 20,0 12,0 0,10
Болт с круглой головкой 304H минимум 0,04 18,0 8,0
максимум 0,010 2,0 0,75 0,045 0,030 20,0 10,5
Болт с круглой головкой 310 0,015 максимум 2 максимум 0,015 максимум 0,020 максимум 0,015 максимум 24. 00 26.00 0,10 максимум 19.00 21.00 54,7 минимум/тд>
Болт с круглой головкой 310S 0,08 максимум/td> 2 максимум/тд> 1,00 максимум/тд> 0,045 максимум/td> 0,030 максимум/td> 24.00 26.00 0,75 максимум/тд> 19.00 21.00 53,095 минимум/тд>
Болт с круглой головкой 310H 0,04 0,10 2 максимум 1,00 максимум 0,045 максимум 0,030 максимум 24.00 26.00 19.00 21.00 53,885 минимум/тд>
Болт с круглой головкой 316 минимум 16,0 2.03.0 10,0
максимум 0,035 2,0 0,75 0,045 0,030 18,0 14,0
Болт с круглой головкой 316L минимум 16,0 2. 03.0 10,0
максимум 0,035 2,0 0,75 0,045 0,030 18,0 14,0
Болт с круглой головкой 316TI 0,08 максимум 10.00 14.00 2,0 максимум 0,045 максимум 0,030 максимум 16.00 18.00 0,75 максимум 2,00 3,00
Болт с круглой головкой 317L 0,035 максимум 2,0 максимум 1,0 максимум 0,045 максимум 0,030 максимум 18.00 20.00 3,00 4,00 11.00 15.00 57,89 минимум/тд>
Болт с круглой головкой 321 0,08 максимум 2,0 максимум 1,0 максимум 0,045 максимум 0,030 максимум 17. 00 19.00 9.00 12.00 0,10 максимум 5(C+N) 0,70 максимум
Болт с круглой головкой 347H 0,08 максимум 2,0 максимум 1,0 максимум 0,045 максимум 0,030 максимум 17.00 20.00 9.0013.00
Болт с круглой головкой 410 минимум 11,5
максимум 0,15 1,0 1,00 0,040 0,030 13,5 0,75
904L Болт с круглой головкой минимум 19,0 4,00 23. 00 0,10
максимум 0,20 2,00 1,00 0,045 0,035 23,0 5,00 28.00
Основные типы болтов с круглой головкой из нержавеющей стали для продажи в Мумбаи, Индия
Болт с полукруглой головкой из нержавеющей стали Болты крыла из нержавеющей стали с круглой головкой
Болт с полукруглой головкой из нержавеющей стали со шлицем болты с полукруглой шестигранной головкой
болт с плоской круглой головкой Болты с круглой головкой из нержавеющей стали
Болт с полукруглой головкой из нержавеющей стали Болты с квадратной головкой и круглой головкой
Большой болт с круглой головкой из нержавеющей стали Болты с шестигранной головкой и круглой головкой из нержавеющей стали
рычажные болты с круглой головкой конструкционные болты с круглой головкой
Болты из нержавеющей стали 5/16 с полукруглой головкой Метрические болты с круглой головкой и квадратным подголовком
болты с круглой головкой со шлицем Болты с гладкими полукруглыми головками
болты с шестигранной головкой Болты для печи с полукруглой головкой из нержавеющей стали
Принимаем все малые и большие заказы на болты с круглой головкой из нержавеющей стали по низкой цене
Болт с квадратной шейкой с круглой головкой
Болт с шестигранной головкой
Болт с круглой головкой со шлицем
Болт с полукруглой головкой
Болт с квадратным подголовком
Болты с полукруглой головкой
Siddhagiri может предоставить экспресс-доставку сюда
Франция, Европа, Таиланд, Катар Болты с круглой головкой
Индонезия, Филиппины, Бельгия, Даммам — KSA Болты с шестигранной головкой со снятой головкой
США, Бангладеш, Финляндия, Малайзия Болты с квадратной шейкой с круглой головкой
Германия, Таиланд, Малайзия, Чехия Болты с шестигранной головкой с круглой головкой
Южная Африка, Сингапур, Сингапур, Бахрейн Винт с полукруглой головкой
Саудовская Аравия (KSA), Кувейт, Бразилия, Южная Африка Болты с шестигранной головкой
Малайзия, Гонконг, ОАЭ, Оман Болты с плоской полукруглой головкой
Австралия, Великобритания, Нигерия, Филиппины Болт с круглой головкой из нержавеющей стали M8 M12
Турция, Норвегия, Малайзия, Объединенные Арабские Эмираты (ОАЭ) Болты с квадратным подголовком
Италия, Иран, Сингапур, Чили Болт с круглой головкой и квадратной шейкой
Испания, Мексика, Великобритания, Египет Болты с полукруглой головкой
Малайзия, Россия, Дубай, Нидерланды Болты с круглой головкой Home Depot
Канада, Польша, Эллингтон — США, Великобритания Болт с круглыми головками и квадратной шейкой
Европа, Малайзия, ОАЭ, Великобритания Винт с шестигранной головкой
Япония, Румыния, Малайзия, Европа Болты с полукруглой головкой из нержавеющей стали
Масса и количество болтов с круглой головкой — Калькулятор крепежа
Масса и количество штук в одном килограмме болтов с круглой головкой различных технических стандартов
Countersunck
HEX-головка
Круглая головка
Добавить в закладка
Диаметр D, мм
Длина L, мм
Количество
Предметы
Веса
KG.
Цена на товар
$
Цена на 1 кг
$
Отчет об ошибках
4,5 из 5, общая оценка: 2
около
около
0159 Name
Bolt calculator (Round-head)
Requirements Javascript
OS Windows, Android, OSX, Linux
Category Business, Education
Price 0
Таблицы веса и количества болтов с круглой головкой в соответствии с различными стандартами DIN, ISO и другими стандартами
Наименование и размеры болта Bolt length L, mm Thread diameter D, mm Weight of 1000 pieces of bolts Pieces per 1 kg Density, kg / m³
Bolt M5x16 16 5 4. 0000 кг. 250 шт. 7850
Болт M6x16 16 6 6,9000 кг. 145 шт. 7850
Болт M5x20 20 5 4,5000 кг. 222 шт. 7850
Болт M6x20 20 6 7,6000 кг. 132 шт. 72 шт. 44 шт. 7850
Болт M5x25 25 5 5,1000 кг. 196 шт. 118 шт. 65 шт. 40 шт. 7850
Болт M5x30 30 5 5,9000 кг. 169 шт. 7850
Болт M6x30 30 6 9,6000 кг. 104 шт. 59 шт. 36 шт. 22 шт. 149 шт. 93 шт. 7850
Болт M8x35 35 8 19. 0000 кг. 53 шт. 33 шт. 20 шт. 133 шт. 7850
Болт M6x40 40 6 11,8000 кг. 85 шт. 48 шт. 31 шт. 19 шт. 7850
Болт M5x45 45 5 8,3000 кг. 120 шт. 78 шт. 43 шт. 28 шт. 7850
Болт M12x45 45 12 56,8000 кг. 18 шт. 110 шт. 71 шт. 7850
Болт M8x50 50 8 25.0000 кг. 40 шт. 26 шт. 16 шт. 8 шт. 7850
Болт M5x55 55 5 9,9000 кг. 101 шт. 66 шт. 37 шт. 24 шт. 7850
Болт M12x55 55 12 65,6000 кг. 15 шт. 8 шт. 93 шт. 62 шт. 7850
Болт M8x60 60 8 28,9000 кг. 35 шт. 22 шт. 14 шт. 7850
Болт M16x60 60 16 133.0000 кг. 8 шт. 87 шт. 58 шт. 32 шт. 7850
Болт M10x65 65 10 48,2000 кг. 21 шт. 13 шт. 7 шт. 81 шт. 7850
Болт M6x70 70 6 18,4000 кг. 54 шт. 30 шт. 19 шт. 13 шт. 7850
Болт M16x70 70 16 149,0000 кг. 7 шт. 4 шт. 72 шт. 49 шт. 7850
Болт M8x80 80 8 36,8000 кг. 27 шт. 17 шт. 11 шт. 7850
Болт M16x80 80 16 165.0000 кг. 6 шт. 4 шт. 44 шт. 25 шт. 7850
Болт M10x90 90 10 63,7000 кг. 16 шт. 10 шт. 6 шт. 3 позиции 7850
Болт M6x100 100 6 25.0000 кг. 40 шт. 22 шт. 14 шт. 7850
Болт M12x100 100 12 105.0000 кг. 10 шт. 5 шт. 3 шт. 37 шт. 7850
Болт M8x110 110 8 48,8000 кг. 20 шт. 13 шт. 9 шт. 5 шт. 7850
Болт M20x110 110 20 347,0000 кг. 3 шт. 34 шт. 19 шт. 12 шт. 8 шт. 4 шт. 3 шт. 7850
Болт M6x130 130 6 31,6000 кг. 32 шт. 18 шт. 11 шт. 8 шт. 7850
Болт M16x130 130 16 245.0000 кг. 4 шт. 3 шт. 30 шт. 16 шт. 11 шт. 7 шт. 4 шт. 7850
Болт M20x140 140 20 422.0000 кг. 2 шт. 29 шт. 15 шт. 10 шт. 7850
Болт M12x150 150 12 150.0000 кг. 7 шт. 4 шт. 2 шт. 9 шт. 6 шт. 3 шт. 2 шт. 7850
Болт M10x180 180 10 119. 0000 кг. 8 шт. 6 шт. 3 шт. 2 шт. 7850
Болт M10x200 200 10 131,0000 кг. 8 шт. 5 шт. 3 шт. 2 Предметы 7850
Круглая головная болт
СПИСОК СТАНДАРТЫ ДОСТУПИЛА В КЛАВНАЯ КАЛКАТОРЕ И ВЕСА
ISO 8677-Mushroom Bolts. в мебельной промышленности, в различных отраслях машиностроения — полукруглая головка обеспечивает достаточную скрытность крепежа. Чаще всего такие изделия выпускаются с квадратным подголовником, что предотвращает его проворачивание в мягких материалах и гарантирует надежную посадку. Длина наносимой резьбы зависит от длины самого болта, а форма головки практически исключает возможность травмирования.
Калькулятор веса болта с полукруглой головкой на нашем сайте позволяет промышленным специалистам получить точную информацию о весе одного крепежа или целой партии на основании данных, введенных в форму.
