Болт установочный: Винт установочный М6х6 DIN 914 с внутренним шестигранником и коническим концом неоцинкованный.

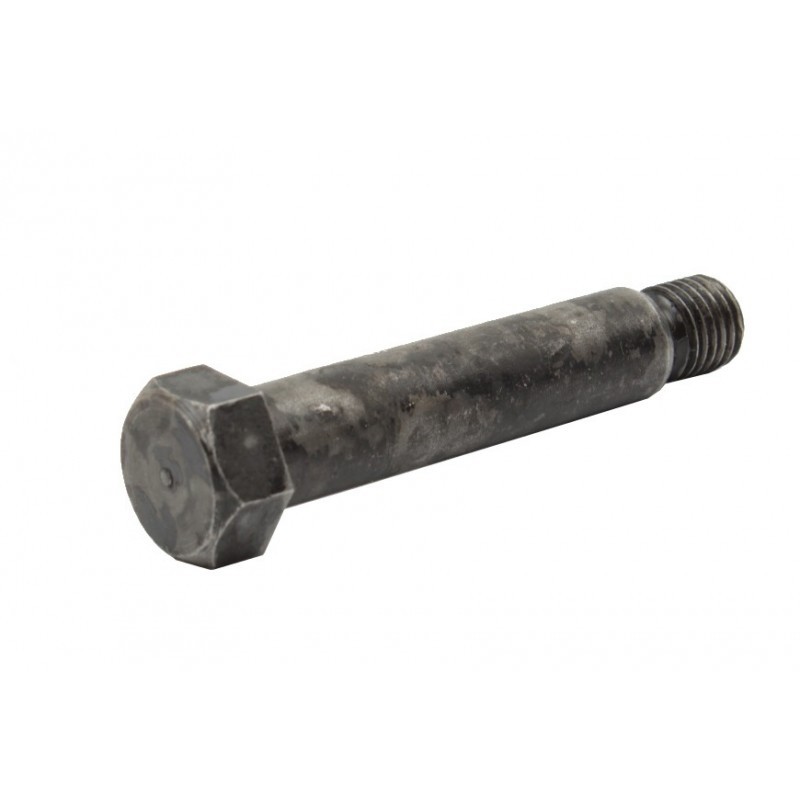

Установочный винт – зачем он нужен? – Креп-Комп


Посредством установочных винтов монтируются шестерни и шкивы. С их помощью крепится учетное оборудование и измерительные приборы.

Отраслевые стандарты


Большинство винтов изготавливается по ГОСТ 28964 и ГОСТ 11075. Первый тип изделий имеет засверленный конец, второй – цапфу. Крепежи фиксируются за счет шестигранников, отличаются высокой прочностью (класс – 12,9).


При сборке оборудования, работающего в агрессивных средах, используются метизы с цинковым покрытием. Продукция производится по ГОСТ 11074, устойчива к коррозионному поражению и механическому воздействию. Диаметр винтов составляет 3-16 мм, длина – от 3 до 100 мм.


Винты без внутреннего шестигранника получили меньшее распространение. Они востребованы при выполнении профильных операций, различаются спецификой монтажа и эксплуатационными параметрами.


Производители предлагают следующие типы изделий:

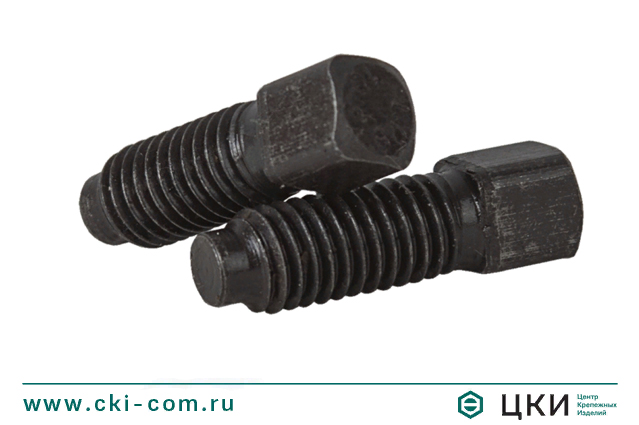

  • с квадратной головкой и подголовком;

  • с буртиком и квадратной головкой;

  • с прямым шлицем и неполной резьбой;

  • с прямым шлицем и засверленным концом;

  • с буртиком и закругленным концом.


Стоимость отдельных крепежей может быть высокой, поэтому при проектировании узлов их стараются заменить универсальными.


Винты с прямым шлицем и цилиндрическим концом


Продукция задействуется в приборов и машиностроении, широко используется на отечественных предприятиях. Крепежи изготавливаются в соответствии с ГОСТ 1478-75, их торец имеет особую форму, обеспечивающую надежную фиксацию ответной детали.


Изделия производятся из углеродистой и нержавеющей стали. Шаг резьбы зависит от размерности УВ, варьируется в диапазоне 0,35 – 1,75 мм.

Зарубежные нормативы


В Россию экспортируются крепежи иностранного производства. Они имеют маркировку DIN, соответствуют международным стандартам качества. Наибольшее распространение получили три типа изделий.

  • DIN 913. Стержень, полностью покрытый резьбой. Он имеет тупой конец, протягивается шестигранным ключом. Размерность резьбы – от М2 до М24. При производстве используется латунь, углеродистая либо нержавеющая сталь. Продукция проходит дополнительную обработку в виде гальванического цинкования.

  • DIN 914. Металлический стержень с коническим концом и резьбой на всю длину. Коническая форма торца обеспечивает надежную фиксацию деталей, упрощает проведение монтажных работ. Размерность резьбы – от М2 до М20.

  • DIN 915. Стержень с цапфой и углублением под шестигранный ключ. Изделие имеет резьбу М3-М24, может покрываться цинком.


Крепежные элементы поставляются в деревянных ящиках, особо крупные партии перевозятся в специальных емкостях. Продукция сопровождается паспортами качества и сертификатами соответствия, востребована при создании нестандартных и типовых конструкций.


При подборе установочных винтов учитываются:

  • параметры соединяемых деталей;

  • нагрузки, воздействующие на целевой узел;

  • условия эксплуатации;

  • специфика проведения монтажных работ;

  • требования действующих нормативных актов.


От качества крепежей зависит надежность всего сооружения. Приобретение продукции у профильного поставщика позволит получить функциональные винты, обладающие значительным запасом прочности.

Другие статьи по теме:

  • Клиновой анкер

  • монтаж анкерной шпильки

  • Бетонный анкер

  • Анкерная гайка крепление навесного оборудования;

  • Особенности использования анкеров М8

  • Особенности наконечника винтов

  • Габаритные размеры винтов

  • Как открутить прикипевший болт?

  • Толщина сверления под винт

  • Особенности монтажа болтов

DIN 914 Винт установочный

ТДМ — метизы, крепёж оптом

• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •



192102 г. Санкт-Петербург, Волковский проспект д.  32
8 (800) 333-15-79,  +7 (812) 244-72-72
+7 (812) 677-17-27,  +7 (495) 966-64-95
e-mail: [email protected]

Крепёж оптом / Винты / DIN 914 Винт установочный с внутренним шестигранником и коническим концом, М6 М8 М10 М12 М16, ГОСТ 8878-93, ISO 4027

DIN 914 Винт установочный стопорный с внутренним шестигранником и коническим концом. Конец установочного винта имеет специальную коническую форму, служащую для фиксации изделий относительно друг друга.

Материалы:

  • Сталь: 45Н
  • Сталь с гальванической оцинковкой
  • Нержавеющая сталь: А1 — А5
Таблица размеров установочных винтов с коническим концом DIN 914 (ISO 4027) в мм
dМ1,4М1,6М2М2,5M3M4M5М6М8М10М12М14М16М20М24
P0,30,350,40,450,50,70,811,251,51,75222,53
dt0,450,811,522,53,545,578,510121518
s0,70,70,91,31,522,53456681012
t10,60,70,81,21,21,522344,85,66,4810
t21,41,51,7222,533,55689101215
l 2+++
3+++++
4+++++++
5++++++++
6+++++++++
8 +++++++++
10  +++++++++
12    +++++++
16    +++++++ +
18     +++++
20    ++++++++++
25     ++++++ ++
30     ++++++++++
35     ++++++ +++
40     ++++++++++
45       ++++ ++
50       ++++ +++
55        + + +
60        +++ +++
70        +++ ++
80        +++ +++
90            ++
100         +    +
dМ1,4М1,6М2М2,5M3M4M5М6М8М10М12М14М16М20М24

Обозначения:

d — номинальный диаметр резьбы
P — шаг резьбы
dt — диаметр конического конца, макс.
s — размер под ключ
t — глубина шлица винта, мин.
l — длина винта
t1 — размер с углом конуса 120°
t2 — размер с углом конуса 90°

Аналоги DIN 914:

ГОСТ 8878-93 — установочные винты с коническим концом и шестигранным углублением под ключ классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.
ISO 4027 — установочный винт с шестигранным углублением под ключ и коническим концом.

Вы можете заказать и купить установочные винты DIN 914 с внутренним шестигранником и коническим концом оптом по договорным ценам.

Регулировочный болт | Санко | МИСУМИ

  • МИСУМИ Главная>
  • Компоненты автоматизации>
  • org/ListItem»> Поиск и позиционирование компонентов>
  • Регулировочные винты и блоки>
  • Регулировочные болты>
  • Регулировочный болт

[Диаметр резьбы X Шаг] M 8 X 1,25/M10 X 1,5
[Материал] Железо
[Обработка поверхности] Яркий хромат / Трехвалентный белый

(i)Осторожно

  • Существуют некоторые отличия в обращении по сравнению с тем, что показано в стандартной таблице. Мы просим вашего понимания заранее.
  • Это репрезентативное изображение. Подробнее см. в стандартах на продукцию.

Габаритный чертеж регулировочного болта



15

Номер детали D A H S K
SM M8 x 1. 25 38 13 13 5.5
SM M10 x 1.5 38 12 17 7
SB M16 x 2.0 75 20 twenty four Ten
SB M20 x 2.5 75 19 30 13
Part Number
AJB-ST3W-M8-35
AJB-ST3W-M8-50
AJB-ST3W-M8-75
AJB-ST3W-M8-100
AJB-ST3W-M10-35
AJB-ST3W-M10- 50
AJB-ST3W-M10-75
AJB-ST3W-M10-100
AJB-ST3W-M10-125
AJB-ST3W-M10-150
AJB-ST3W-M10-200
AJB- STU-M10-75
AJB-STU-M10-200

5

5

Тот же день

Стандартный

5

5

5 дней

Номер детали Объем со скидкой дней до суда ROHS

 MERICARIRIC 777777777777777777777 гг. Длина винта
(мм)

5 дней

 10 M8×1,25 Трехвалентный белый 35

5

5 дней

 10 M8×1,25 Трехвалентный белый 50

5 дней

 10 M8×1,25 Трехвалентный белый 75

5

5 дней

 10 M8×1,25 Трехвалентный белый 100

5 дней

 10 M10 x 1,5 Трехвалентный белый 35
10 M10 x 1,5 Трехвалентный белый 50

5 дней

 10 M10 x 1,5 Трехвалентный белый 75
10 M10 x 1,5 Трехвалентный белый 100

5 дней

 10 M10 x 1,5 Трехвалентный белый 125

5 дней

Стандарт

 10 M10 x 1,5 Трехвалентный белый 150

5 дней

 10 M10 x 1,5 Трехвалентный белый 200

5 дней

Стандартный

 — M10 x 1,5 Яркий хромат 75

Тот же день

Stock

 — M10 x 1. 5 Bright Chromate 200

Loading…

Basic Information

Type Регулировочный болт Метод затяжки Гаечный ключ Винт Тип Грубый
Материал Железо

Настроить здесь

Дополнительные продукты в этой категории

Клиенты, которые просматривали этот товар, также просматривали

MISUMI использует файлы cookie для предоставления вам услуг и улучшения этого веб-сайта. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт или нажимая «Я принимаю», вы соглашаетесь на использование нами файлов cookie. Настройки файлов cookie можно обновить через ваш браузер.

  • Я принимаю

РЕГУЛИРОВОЧНЫЕ ВИНТЫ — Тросы типа «крокодил»

АРТИКУЛ №



ОПИСАНИЕ

ЦВЕТ

МАТЕРИАЛ

КОЛ-ВО

ЛИ-ЦПА01#1#Б40

Регулировочный винт M6 X 16,5 мм

Серебряный

Анодированный сплав

40 шт. /бутылка

LY-CPS-01#1#B50

Регулировка
винт M6 X 13,2 мм

Серебряный

Стали

50 шт./
Бутылка

LY-CPS-03#1#B40

Регулировочный винт M6 X 16 мм

Серебряный

Стали

40 шт./бутылка

LY-CPS-05#1#B50

Винтовой болт М5

Серебряный

Стали

50 шт.
