Токарный школьный станок по металлу ТВ 4: устройство,характеристика,схемы

1. Устройство токарного станка
2. Органы управления токарного станка
3. Передняя бабка токарного станка
4. Коробка подач токарного станка
5. Гитара токарного станка
6. Суппорт токарного станка
7. Фартук токарного станка
8. Задняя бабка токарного станка
9. Техническая характеристика токарно-винторезного станка

Токарный станок ТВ 4 предназначен для выполнения токарных операций в мастерских школ, училищ для политехнического обучения. Станок позволяет осуществлять следующие операции:

• точение наружных и внутренних цилиндрических поверхностей;
• точение конических поверхностей;
• подрезку торцов;
• нарезание резьб, как метчиком, так и резцом;
• сверление отверстий и другие.

Устройство токарного станка

Токарно-винторезный станок модели тв 4 состоит из:

• передняя тумба станка;
• задняя тумба станка;
• станина станка;
• передняя бабка станка;
• коробка подач станка;
• фартук;
• гитара;
• суппорт;
• задняя бабка;
• электрооборудование;
• защитные элементы.

Органы управления токарного станка

1,2 Ручка установки оборотов шпинделя;

3.Ручка установки направления подач для нарезания правой или левой резьб;

4.Ручка установки величина подач (S) и шага (P) резьбы;

5.Ручка переключения ходового вала;

6.Маховик ручного продольного перемещения каретки станка;

7.Кнопка включения реечной шестерни;

8.Ручка включение продольной подачи суппорта;

9.Ручка включения гайки ходового винта;

10.Ручка ручного перемещения поперечных салазок каретки;

11.Ручка крепления резцедержателя;

13.Ручка фиксации пиноли задней бабки;

14.Маховик осевого перемещения пиноли задней бабки;

15.Трансформатор освещения;

16.Выключатель местного освещения;

17.Предохранительная колодка;

18.Магнитный пускатель;

19.Реверсивная кнопка включения станка;

20.Светильник;

21.Ручка фиксации задней бабки к направляющим;

22.Выключатель сети;

23. Защитный элемент

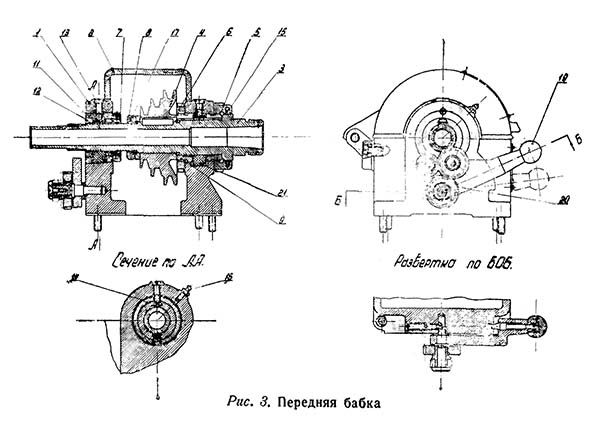

Передняя бабка токарного станка

Передняя бабка токарного станка расположена с левой стороны станины. Ее еще называют коробкой скоростей.

Вращение шпинделя коробки скоростей осуществляется с помощью электродвигателя. Через клиноременную передачу и систему зубчатых зацеплений. В передней бабки крепится патрон, на котором закрепляется обрабатываемая деталь.

Внутри коробки скоростей вращательное движение передается через вал 2 и цилиндрическую шестерню 3, расположенная на валу неподвижно, на вал 4, на котором сидят блок-шестерня 5 и неподвижная шестерня 12.

На валу 7 расположены подвижные блок-шестерни 8 и 11, которые перемещаются при помощи рукояток 1 и 2.

Блочная шестерня 8 находится в зацеплении с блоком 5 или зубчатым колесом 12, тем самым передавать крутящий момент на вал 7 и блочной шестерни 13, находящаяся на шпинделе.

Шпиндель токарного станка передает крутящий момент заготовке, которая крепиться в трехкулачковом патроне или планшайбе с поводком.

Коробка подач токарного станка

Коробка подач токарного станка получает вращательное движение от коробки скоростей с помощью гитары сменных зубчатых колес.

Механизм коробки подач позволяет нарезать метрическую резьбу с различным шагом.

Включение ходового винта или вала осуществляется с помощью рукоятки 5. При перемещении шестерни 9, она выйдет из зацепления с зубчатым колесом 10 и войдет в зацепление с муфтой 11, которая передает крутящий момент на ходовой валик. В конструкции исключается возможность одновременного включение ходового вал и винта.

Гитара токарного станка ТВ 4

Гитара токарного станка предназначена для передачи крутящего момента с шпинделя коробки скоростей на коробку подач. Гитара сменных зубчатых колес состоит из кронштейна 1, на котором расположены шестерни 2, 4, 7.

Передаточное отношение гитары токарного станка ТВ 4 составляет ¼.

Суппорт токарного станка ТВ 4

Суппорт токарного станка ТВ 4 предназначен для перемещения режущего инструмента. На суппорте расположены 4 каретки:

• 1-я каретка перемещается по направляющим станины;
• 2-я перемещается по поперечным направляющим каретки 1, поперечно перемещая режущий инструмент;
• 3-я  поворачивается на 45 градусов от среднего положения в обе стороны;
• 4-я каретка, несущая резцедержатель и перемещается в продольном направлении по направляющим каретки 3.

Фартук токарного станка ТВ 4

Фартук токарного станка ТВ 4 осуществляет как механическую, так и ручную продольную подачу (S) суппорта при помощи ходового вала и продольную — ходовым винтом.

Вращением маховика 1 осуществляется ручная подача ходового вала, насаженного на вал 4, на котором расположена шестерня 11.Шестерня 11 входит в зацепление с зубчатым колесом 3, сидящий на валике с реечной шестерней 2.Шестерня 2 входит в зацепление с рейкой, которая жестко прикрепленная к станине.

Подача осуществляется ходовым винтом, путем поворота вниз ручки 7, соединяющей маточную гайку 8 и 9 с винтом.

Задняя бабка токарного станка

Задняя бабка токарного станка предназначена для поддержания с помощью центра второго конца заготовки.

Корпус задней баки расположен на основании 2, который перемещается по направляющим станины.

В корпусе расположен пиноль, перемещающийся в продольном направлении. Перемещение пиноли задней бабки осуществляется маховиком 4, вращающий винт 5. Чтобы пиноль при перемещении не проворачивался, она имеет шпоночное соединение, состоящие с винт-шпонки 7.

При помощи рукоятки 10 осуществляется зажим пиноли в корпусе задней бабки

Техническая характеристика токарно-винторезного станка по металлу ТВ 4
