Чем гнуть арматуру: Как согнуть арматуру в домашних условиях без станков?

Как гнуть арматуру для фундамента своими руками: оборудование и приспособления, как создать самодельный станок, чем сделать сгиб если нет специнструмента?

В строительных работах, закладке прочного фундамента требуется возведение различных металлоконструкций, где необходимо использовать арматуру разных диаметров, размеров.

Максимально большие нагрузки бетонные здания испытывают в местах изгибов, углов, а это ведет к быстрому разрушению.

Поэтому используемые для укрепления каркасы из стали позволяют придать строению долговечность и износостойкость. Как правильно подготовить и согнуть арматуру для фундаментов, какие существуют для этого станки или приспособления рассмотрим далее в этой статье.

Содержание

Назначение и использование гнутых прутьев

Арматура является основой фундамента из бетона, правильно собранный каркас из стальных прутков гарантирует строению долгий срок эксплуатации. Угловые участки такого каркаса не следует исполнять в виде простого пересечения выпрямленных арматурных прутков, так как эти зоны являются слабыми, на бетонных стенах впоследствии могут появиться трещины.

Следует использовать правильно согнутую арматуру, она обеспечит наилучшее сцепление, «связку» и прочность фундаменту. Гнутые элементы из арматуры разной конфигурации используют также и в качестве соединяющих модулей.

Правила сгибания

Чтобы арматура не потеряла свои стойкие и прочные качества, прутки следует сгибать, соблюдая основные правила:

• Холодный метод – при работе не используют газовую горелку для нагрева и легкого сгиба, это меняет свойства металла, он становится хрупким.
• Место, предназначенное для сгиба, не следует подпиливать, углы не должны быть острыми – стальной стержень теряет первоначальную цельность, прочность. При больших нагрузках арматура может треснуть, переломиться.
• Радиус по сгибу должен быть небольшим 10-15 диаметра прута. Меньший диаметр потребует больше усилий, а больший радиус не даст достаточной упругости. Например, радиус для сгиба арматурного элемента на 90 градусов с диаметром 16 мм будет равен 16-24 мм.

Арматура, получившая нужную конфигурацию, при соблюдении всех вышеперечисленных правил, будет прочной и долговечной. Нормативы актуальны и для сгиба прутов 360 или 180 градусов.

Оборудование и приспособления

Производители предлагают много вариантов разного оборудования для гнутья стальных прутков. Основной принцип механизма:

• ролики центральный и опорный, куда помещается металлический прут – ограничивает участок для сгиба;
• гибочный (третий) ролик выполняет изменение конфигурации прута в нужную сторону;
• станина установочная.

Сгиб можно делать по часовой или против часовой стрелке. Все станки различаются по толщине сгибаемых арматурных прутов – от легко 6 мм до 20 мм и далее.

Важно! Чем толще пруток, тем мощнее и больше должен быть станок для изменения его конфигурации.

Гнуть арматуру можно, используя механические или ручные станки и приспособления.

Механический станок представляет собой прочный вертикальный вал с поворотным кругом. На круге установлены ролики – центральный и гибочный. Ролик для фиксации расположен на опоре станка. Работа начинается от гидравлического или электропривода.

Из видео узнаете, как эксплуатировать станок для гибки арматуры GROST RB40SA:

Плюсы:

• станок гарантирует высокую производительность;
• возможность сгибать несколько элементов одновременно или модулей с большой толщиной от 36 мм;
• не заменим при большом объеме выполняемых работ в краткие сроки;
• используют для серийного производства.

Справка. Данная техника дорого стоит, и чаще стационарна, но есть и переносные модели. Это очень удобно для использования прямо на месте строительных действий. Работа осуществляется от переносного генератора.

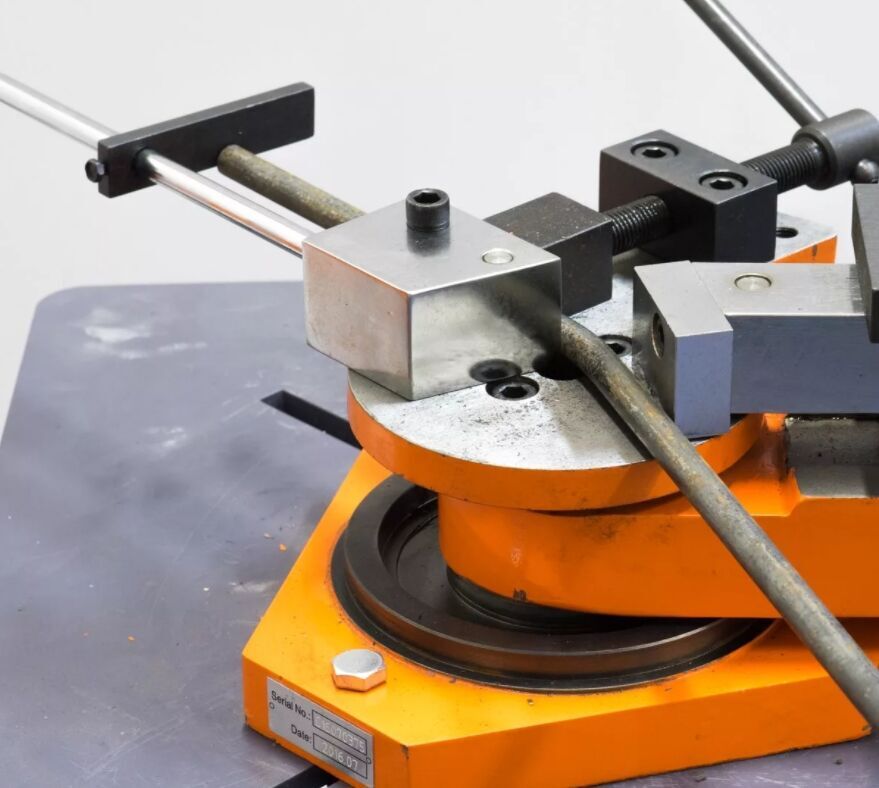

Ручной вариант чаще универсален – гнет не только арматурные прутки, но и трубы, с круглым или квадратным сечением. Ручные станки больших размеров имеют в комплектации треногу или станину для прочной постановки на любой поверхности, грунте.

Видео обзор ручного станка для гибки арматуры Afacan 16D:

• компактные размеры;
• мобильны – их легко переносить;
• низкая стоимость;
• простой монтаж;
• не требуют источника питания;
• начинают работу от физического воздействия;
• подходят для разовых, небольших объемов работ.

Такое приспособление можно сделать своими руками.

Однако во время работы на ручных механизмах «оператор» вынужден затрачивать много физической силы. Также не получится одновременно гнуть несколько элементов – это делает работу более продолжительной по времени.

Как создать самодельный станок?

Примитивный станок можно создать самостоятельно. Для этого потребуется любые отрезки труб (толстые) – они будут выступать в качестве опорного и центрального ролика.

Далее:

1. отрезки труб фиксируют в почве или в тисках на требуемом расстоянии;
2. на арматуру, которая подлежит сгибу, надевают сверху отрезок трубы больший по размеру;
3. начинают гнуть пруток, поместив его между «опорным» и «центральным» роликом.

Необходимо дополнительно контролировать угол загиба.

Важно! Чтобы не получить во время гнутья травм, следует проводить работы в спецовке и рабочих защитных перчатках. Не следует для сгибания прута использовать разводные ключи или пассатижи, производить рывковые действия – это чревато травмами и повредит структуру стали.

Если нет специнструмента

Сгибать арматуру (до 8 мм) для фундамента возможно и без специализированного станка. Но здесь есть один нюанс – не будет точного контроля за радиусом сгиба. Это ухудшает прочность и стойкость конструкции. Вариант больше уместен для прутков, которые будут нести конструктивную функцию каркаса.

Работы выполняют по этапам:

1. к верстаку или к прочному столбу, стене на расстоянии 15-20 см фиксируют прочные болты, дюбеля;
2. на арматурном прутке ставят отметку на точке будущего сгиба;
3. арматуру вставляют в металлическую трубку-рычаг (шире диаметром), которая не должна доходить до отмеченной точки на 2-4 см;
4. конструкцию размещают отмеченной точкой у верхнего болта и с правой стороны от него, нижнюю часть – слева от нижнего болта;
5. оказывая физическую силу на рычаг (сверху вниз), изгибают пруток до нужного сгиба (в левую сторону).

Результат – аккуратный и точный сгиб требуемой конфигурации за минуты.

Обратите внимание! Болты должны быть толстыми, а их шляпки находиться выше, обрабатываемой арматуры, для более четкой фиксации.

Возможен еще более простой вариант без станков и приспособлений. Потребуется только строительный метр (для отметки размеров), колышек и доски. Гнуть арматуру пошагово:

1. на земле устанавливают колышек-метку и от него в заданной точке укладывают доску;
2. на доску кладут арматуру (ее конец касается колышка) и сверху закрывают второй доской;
3. устанавливают на вторую доску сверху ногу, фиксируют;
4. арматуру берут рукой и аккуратно тянут на себя (от колышка), придавая требуемый сгиб.

При строительстве небольших сооружений этот способ гарантирует хороший результат за несколько минут.

Видео о том, как согнуть арматуру без инструмента:

Заключение

Согнуть арматуру можно на механических станках или простых ручных приспособлений. Главная задача – соблюдение необходимых норм и правил в технологическом процессе. Если во время работы ошибок допущено не было, тогда сталь сохранит все свои свойства, структуру и заявленные (производителем) характеристики прочности. Каркас под бетонный фундамент получится надежным и долговечным.

Как гнуть стеклопластиковую арматуру

12
Июн

Dasha2022-07-25T13:02:46+03:00

Комментарии к записи Как гнуть стеклопластиковую арматуру отключены

О том, как гнуть стеклопластиковую арматуру, интересуются многие. Связано это с тем, что от того, как правильно выполнена будет эта процедура зависит надежность и долговечность строения. Разберемся, зачем гнуть арматуру и как это можно сделать?

Для укрепления бетонных конструкций используются специальные прутки – арматура. Чаще всего это композитные изделия. Без них невозможно сделать фундамент прочным и надежным. Да и использование арматуры также требует грамотного подхода. Например, угловые соединения с помощью прямых прутков — нарушение технологии. Это не только не сделает конструкцию крепче, но и ставит под угрозу ее безопасность. Усиление каркаса должно выполняться с помощью гнутых прутьев, применяются они и в качестве соединительных элементов, поэтому важно правильно согнуть материал.

Делать это нужно грамотно, чтобы не снизить качественные характеристики материала. Следует понимать, что композитную арматуру голыми руками согнуть не получиться. В противном случае она не будет иметь никакой укрепляющей функции.

Гибка арматуры должна выполняться только механическим способом, без острых углов.

При выполнении этой задачи самостоятельно многие совершают ряд ошибок:

• Производят надпил места сгиба. Этим нарушается структура металлического прутка.
• Место изгиба греют лампой или с помощью костра.

Чаще всего в домашних условиях арматуру сгибают с использованием подручных средств – молоток, кувалда и прочее. Это не совсем правильно, так как такие манипуляции негативно сказываются на характеристиках элементов. Очень важно не нарушить целостность структуры.

Для этих целей используется специальное оборудование, в частности, станки. Они позволяют согнуть любой материла без потери качества.

Особенности работы станков

Все эти устройства имеют схожий принцип работы. Отличаются они лишь характеристиками. Собственно, работают они так: арматура крепится между роликами и при воздействии гибочного ролика прут гнется. Такая технология позволяет получить нужный угол изгиба.

Используется для этого ручные станки или с механическим приводом. Как говорилось выше, они могут иметь разные технические характеристики. К примеру, использоваться для гибки материала диаметром 2-30 или 40-90 мм. Также есть и универсальные агрегаты, которые позволяют выполнять гибку прутьев с диаметром 3-90 мм. Найти можно и агрегаты, которые позволяют делать сложные конструкции. Безусловно, это касается промышленного производства, а что для индивидуального строительства?

Ручных инструментов для гибки также достаточно. К примеру, трубогиб. Благодаря ему можно выполнить разные изгибы прутов до 14 мм диаметров. Если же объемы большие, то лучше всего использовать станок.

Но в случае со стеклопластиковой арматурой стоит учесть некоторые ее особенности:

• Соединять ее с помощью сварки не рекомендуется.
• Согнуть в готов виде все же ее не очень просто, поэтому оптимальный вариант – заказать изогнутые участки у изготовителя. При самостоятельной гибке стержень может треснуть или приобрести свою первоначальную форму. Некоторые строители сгибают материал с помощью строительного фена, но для этого тоже нужен опыт и сноровка.

Заключение

Гибка стеклопластиковой арматуры должна осуществляться профессионалами. Иначе вы потратите лишнее время и средства. Самостоятельные манипуляции могут привести к порче материала и нарушению технологии.

Причины, по которым арматура ломается во время процесса гибки

Когда дело доходит до строительства, стальная арматура или арматура является одним из наиболее важных используемых материалов. Он придает бетону прочность на растяжение, что помогает зданиям и другим конструкциям выдерживать большие нагрузки. Однако арматура не является неразрушимой. На самом деле, он может легко сломаться, если с ним неправильно обращаться.

Существует несколько причин, по которым арматура может сломаться, а не согнуться. Во-первых, сталь, используемая для изготовления арматуры, неоднородна по качеству. Марка или прочность стали может варьироваться в зависимости от производителя. Это может затруднить определение того, какой вес на самом деле может выдержать определенный кусок арматуры. Чем дешевле арматура, тем шире диапазон различных металлов, используемых в ней, чтобы сделать ее дешевле. Во избежание этих потенциальных опасностей необходимо всегда приобретать арматуру высокого качества у известного поставщика или производителя.

Другая причина, по которой арматурный стержень может сломаться, заключается в том, что он не закреплен должным образом. Арматуру необходимо связать или приварить на месте, чтобы она не перемещалась в процессе строительства. Если он не закреплен должным образом, арматурный стержень может сместиться и создать нагрузку на бетон, что приведет к его растрескиванию или поломке. Чтобы уменьшить случайное растрескивание в бетоне, вы можете ознакомиться с нашей статьей « 4 преимущества мягкой резки сырого бетона ».

Арматура может сломаться, если ее слишком сильно согнуть. Арматура предназначена для изгиба, но у нее есть предел. Если он согнут слишком сильно, сталь может треснуть. Вот почему важно следовать инструкциям производителя при гибке арматуры. Использование подходящих инструментов для гибки арматуры, таких как электрический или ручной станок для гибки арматуры, может свести к минимуму вероятность поломки арматуры во время гибки.

Когда вы сгибаете любой тип металла, вы ослабляете его структуру, при использовании ручного стиля гибки требуется умение сохранять структуру неповрежденной, всегда рекомендуется иметь равномерный изгиб, для которого потребуется электрический гибочный станок для арматуры, который создает равномерный изгиб за один проход вместо возможности приложения разного давления во время ручного изгиба.

Наконечники для гибки арматурных стержней

1. Никогда не перекручивайте и не сгибайте арматурные стержни, если вы скрутили или изогнули их, арматурный стержень теперь бесполезен, так как его прочность уменьшилась. Использование устройства для гибки арматуры, соответствующего классу арматуры , которую вы сгибаете, значительно облегчит сгибание.

2. Если это крупная коммерческая работа, всегда консультируйтесь с архитектором-конструктором, чтобы убедиться, что изгибы арматуры соответствуют спецификациям, указанным в планах.

3. Это может показаться здравым смыслом, но всегда проверяйте размер используемой арматуры, иногда в партии смешиваются меньшие или большие размеры, и вы можете случайно выбрать неправильный размер, что ослабит общую конструкцию.

Хотя арматура является прочным и долговечным материалом, она не является неразрушимой. Есть несколько причин, по которым арматура может сломаться, а не согнуться. Понимая эти причины, вы можете помочь предотвратить поломку арматуры во время вашего следующего строительного проекта.

Хранение арматуры

Для дополнительной защиты арматуры от поломки целесообразно хранить ее в безопасном сухом месте, чтобы элементы не ослабляли структуру металла. Ниже приведены несколько полезных советов по , как хранить арматуру 9.0008 .

1. При использовании или хранении оцинкованной арматуры никогда не допускайте контакта с непокрытой арматурой или деревянными материалами. Это может испачкать поверхность арматурного стержня, что со временем приведет к его ослаблению. Мы рекомендуем использовать неметаллическую платформу для хранения.

2. При использовании арматуры из нержавеющей стали лучше избегать контакта с арматурой из углеродистой стали или любым другим материалом, содержащим железо, например железом.

3. Независимо от типа арматуры всегда накрывайте ее большим прочным покрытием, например брезентом, и используйте тяжелые предметы, такие как шлакоблоки, чтобы избежать воздействия.

4. Не храните его на бетонном полу, так как бетон впитывает воду и медленно ржавеет любой металл, помещенный на него, используйте деревянные поддоны, чтобы избежать контакта с полом.

Таким образом, поломка арматурного стержня может произойти по разным причинам. Некоторые из этих причин включают низкое качество арматуры, неправильное хранение или изгиб арматуры сверх предела. Следуя приведенным выше советам, вы можете помочь предотвратить поломку арматуры и сохранить свой строительный проект в нужном русле.

Гибка и правка арматуры класса 60

Гибка и правка арматуры класса 60

Типы ресурсов

Загрузка PDF (бесплатно)

Отчеты об исследованиях

Исследовательская записка, RN-1982-1
16 pp — 1982 (первоначальный отчет)

Примечание: Эта исследовательская записка была первоначально напечатана CRSI в 1982 году под заголовком Изгиб и выпрямление арматуры класса 60 . В отчете описана серия испытаний на изгиб и выпрямление арматурных стержней класса 60, проведенных Wiss, Janney, Elstner & Associates, Inc. (WJE № 78282, 6 апреля 1982 г.). Среди тестовых переменных были источники мельницы (3), размеры стержня (№ 5, № 8 и № 11), диаметры изгиба (ACI 318 и половина ACI 318), ориентация оси изгиба (слабая и сильная), температура (30 ° F). , комнатная температура и 1500° F) и углы изгиба (15, 30, 45, 60, 75 и 90 градусов). Отчет CRSI отсутствовал на складе в течение нескольких лет, но представленное в нем исследование по-прежнему актуально и ценно для сообщества железобетонных изделий, поэтому оно было дословно перепечатано здесь, в этом Исследовательском примечании.

Часто встречающаяся строительная проблема заключается в том, что частично встроенный арматурный стержень требует сгибания или выпрямления. Возможно, потребуется согнуть стержень из-за неправильного изготовления, неточной установки или для обеспечения доступа. Согнутый стержень может потребоваться выпрямить по любой из тех же причин или из-за того, что он был случайно согнут во время строительства. Изгиб или выпрямление в полевых условиях можно выполнить, поместив стальную трубу на стержень и потянув за стержень. Меньшие стержни можно тянуть вручную.

Серия испытаний на изгиб и выпрямление арматурного стержня класса 60 была проведена для Технического комитета CRSI Ассоциации производителей арматурного стержня. В лаборатории моделировали изгиб и правку в полевых условиях для различных диаметров и углов изгиба. Воздействие на стержни оценивали путем наблюдения и последующего испытания на растяжение.
