Чем метчик машинный отличается от ручного: Метчик машинный – конструкция, виды и правила нарезания резьбы + Видео

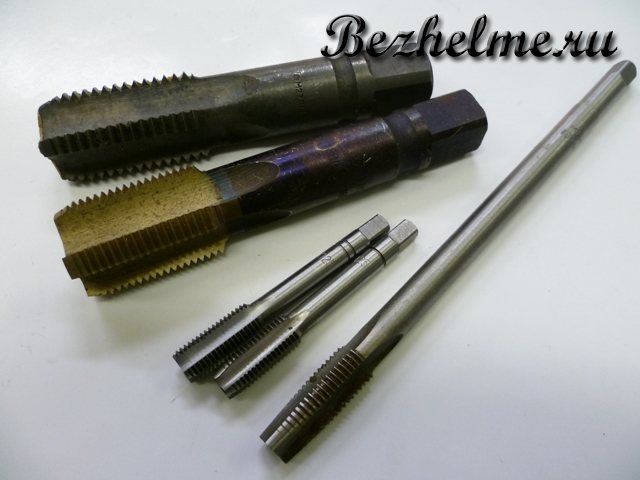

Метчики

              Метчик – инструмент для формирования профиля резьбы в отверстии. Метчики имеют рабочую часть, шейку и хвостовик. Рабочая часть метчика предназначена для механической обработки резанием и состоит из заборной части, режущих зубьев и калибрующих зубьев. Хвостовик инструмента  предназначен для закрепления инструмента на станках в специальные резьбонарезные патроны, либо при слесарных работах квадратный хвостовик метчика устанавливается в метчикодержатель или вороток.

рис. 1 – метчики с винтовой канавкой для глухих отверстий

рис. 2 — метчикодержатель



Виды метчиков

Метчики подразделяются по типу выполняемых работ



Ручные метчики

Машинные метчики

                 Ручные метчики используются комплектом из 2-3 штук. На каждом метчике имеется маркировка №1,2,3. Метчики №1 имеет большую длину заборной части и заниженный размер по среднему диаметру резьбы, его еще называют черновым метчиком. Метчик №2 или №3 имеет меньшую длину заборного конуса (примерно = 2-3 шага резьбы), это позволяет обрабатывать глухие отверстия максимально близко ко дну отверстия, а также он имеет окончательный профиль резьбы, такие метчики называют чистовыми.



Метчики изготавливают по разным стандартам



Российские стандарты

Машинно-ручные метчики для метрической, дюймовой, трубной резьбы — ГОСТ 3266-81.

рис. 3 – метчик с усиленным хвостовиком

             Усиленный хвостовик повышает жесткость инструмента и как следствие стойкость. Применяется на резьбах до М10 (включительно) основной шаг.

рис. 4 – метчик с шейкой

           Применяются при нарезании неглубоких резьбовых отверстий. Являются более дешевой альтернативой метчиков с проходным хвостовиком изготовленных по DIN.

рис. 5 – метчик с проходным хвостовиком

             Проходной хвостовик позволяет нарезать резьбу длиннее, чем режущая часть метчика.



Машинные метчики для метрической резьбы – ГОСТ 8859-74.

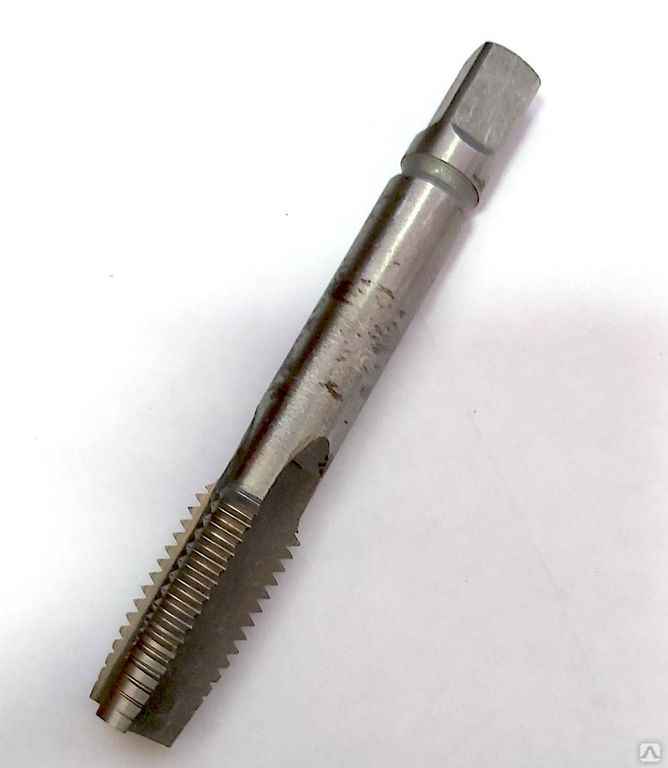

рис. 6 – метчик машинный



Гаечные метчики для метрической резьбы – ГОСТ 1604-71

рис. 7 – метчик гаечный



Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

рис. 8 – метчик гаечный с изогнутым хвостовиком



Зарубежные стандарты

Метчики ручные комплектные для метрической резьбы – DIN 352

Метчики машинные с усиленным хвостовиком для метрической резьбы – DIN 371

Метчики машинные с проходным хвостовиком для метрической резьбы – DIN 376, DIN 374

Метчики ручные комплектные для мелкой метрической резьбы – DIN 2181

Метчики гаечные для метрической резьбы – DIN 357

Метчики машинно-ручные для метрической резьбы – ISO 529

Метчики ручные для трубной резьбы – DIN 5157

Метчики машинные для трубной резьбы – DIN 5156

Метчики ручные для трапецеидальной резьбы – DIN 130

Примечание: Принципиальной разницы между метчиками изготовленными по ГОСТ и по DIN нет. Метчики изготавливаемые по DIN немного короче метчиков по ГОСТ (аналогичных серий), примерно на 10 мм. Поэтому, исходя из потребительского спроса, наша компания представляет следующие серии метчиков для метрической резьбы: короткая серия по DIN, короткая серия по ГОСТ, метчики с удлиненным хвостовиком по DIN. Чем больше длина метчика, тем он дороже.



Метчики подразделяются по виду обрабатываемой резьбы

М Резьба метрическая основной шаг 60°

Мf Резьба метрическая мелкий шаг 60°

BSW Резьба Витворта 55° основной шаг BS 84

BSF Резьба Витворта 55° мелкий шаг BS 84

UNC Резьба унифицированная 60° основной шаг ANSI B1.1

UNF Резьба унифицированная 60° мелкий шаг ANSI B1.1

G (BSP) Резьба трубная цилиндрическая 55°

NPT Американская трубная коническая резьба 60° 1:16 ANSI/ASME B1. 20.1,

К  Коническая дюймовая резьба

NPTF Американская трубная плотная коническая резьба 60° 1:16 ANSI B1.20.3

NPS Американская трубная цилиндрическая резьба 60° 1:16 ANSI/ASME B1.20.1

Rp (PS) Резьба трубная цилиндрическая

R (BSPT) Резьба трубная коническая 1:16

Pg Резьба для обсадных труб

Метчики для специальной резьбы



Метчики подразделяются по типу обрабатываемого отверстия

а)

б)

в)

а) Метчики с подточкой для обработки сквозных отверстий.

Подточка необходима для того, чтобы стружка шла  перед метчиком (особенно на вязких материалах) и не забивала стружечные канавки.

б) Метчики с винтовой канавкой – для обработки глухих отверстий

При обработке глухих отверстий, в процессе резания стружка за счет СОЖ и инерции выталкивается по винтовым канавкам наружу, это позволяет избегать повторное резание стружки и поломки метчика.

в) Метчики с прямыми канавками – для универсальных работ

Особенно часто подходит для материалов дающих сегментную стружку или стружку надлома, такие материалы как серый чугун, бронза и т.д.



Метчики подразделяются по длине заборной части

рис. 9 – для метчиков по DIN

рис. 10 – для метчиков по ISO



Метчики подразделяются по виду обрабатываемого материала

1. Низколегированные стали, легированные и улучшаемые стали, нержавеющие легкообрабатываемые стали. Предел прочности до 900 Н/мм². Передний угол 8°-10°.

2. Углеродистые и конструкционные стали, легированные и улучшаемые стали, алюминиевые сплавы дающие кроткую стружку (невязкий). Предел прочности до 500 Н/мм². Передний угол 12°-15°.

3. Нержавеющие труднообрабатываемые стали. Предел прочности до 500 Н/мм². Передний угол 6°-8°.

4. Чугун (строго HSS), латунь и бронза, дающая короткую стружку, твердую пластмассу. Передний угол 0°-3°.

5. Алюминиевые сплавы дающие длинную стружку (вязкий), цинковые и магниевые сплавы, медь. Передний угол 15°-20°.



Рекомендации к применению метчиков

В зависимости от обрабатываемых материалов необходимо правильно подобрать скорость резания.

Так же необходимо выбрать материал метчика HSS (Р6М5) или HSSE (Р6М5К5). При обработке материалов первой и третьей группы рекомендуется использовать инструмент HSSE. Кобальт повышает красностойкость метчика.

Материалы четвертой и пятой  группы  рекомендуется обрабатывать инструментом HSS.

Метчики машинные применяются на токарных, сверлильных, фрезерных станках, обрабатывающих центрах, а также для обработки резьбы вручную.

Метчик устанавливают на станке в специальные вспомогательные инструменты:

• Плавающий резьбонарезной патрон
• Резьбонарезной патрон с осевой и радиальной компенсацией
• Реверсивные резьбонарезные предохранительные патроны
• Цанговый патрон

При обработке глухой резьбы на универсальном станке обязательно станок должен быть оснащен реверсом шпинделя или реверсивный резьбонарезным патроном.



Материалы, из которых изготавливаются метчики

Плашки изготавливают из следующих материалов:

Инструментальная сталь марок У11А, У12А.

Легированная сталь марок ХВСГ, 9ХС, ШХ15 по ГОСТ 5950.

Быстрорежущая сталь марок Р6М5 (HSS), Р18, Р6М5К5 (HSSE), Р6М5Ф3 и др. по ГОСТ 19265.

Современные методы и технологии позволяют изготавливать метчики не только из твердого сплава различных марок, но и из порошковой быстрорежущей стали методом спекания.

Твердосплавные метчики имеют высокую твердость, износостойкость, красностойкость, жаропрочность, способны работать на максимальных скоростях резания и с высокой производительностью, но иногда им не хватает прочности (ведь чем выше твердость, тем ниже прочность), именно в этих случаях применяют метчики из порошковой быстрорежущей стали, имеющих высокую прочность и практически такие же характеристики как у твердого сплава.



Применение СОЖ в процессе обработки метчиками

Применение СОЖ (смазочно-охлаждающая жидкость) во время операции резьбонарезания является эффективным способом воздействия на стойкость инструмента, качество получаемой резьбы и увеличение производительности.

Обычно в качестве СОЖ применяют масло или эмульсию при обработке сталей, нержавеющих сталей. При обработке жаропрочных сплавов в СОЖ состоит из 60% сульфофрезола и 15% олеиновой кислоты. Для обработки легких сплавов в качестве охлаждения применяют керосин. Для обработки нержавеющих сталей – масло.

На современных обрабатывающих центрах и станках с ЧПУ применяют подвод СОЖ через инструмент. А также охлаждение воздухом, масляным туманом или инновационное криогенное охлаждение (двуокисью азота NO2) через специальные патроны. Современная технология охлаждения инструмента предназначена для обработки титана, никелевых сплавов и листов гофрированной стали. Значительно повышается стойкость инструмента и качество обработки композиционных материалов.



Метчики подразделяются по классу точности



рис. 11 — классы точности метчиков

рис. 12 — поле допусков для метчика

   454139,
Челябинск, ул. Новороссийская, 30, оф. 231   [email protected]

  +7
(351) 217-08-14 (многоканальный) +7
(351) 734-73-21

Машинный метчик: краткое описание и предназначение

В классе металлорежущих инструментов особое место занимают приспособления, выполняющие функции насадок на станках. К таким относятся и метчики, которые позволяют формировать внутреннюю резьбу в металлических заготовках.

Несмотря на простой внешний вид, данное устройство является весьма ответственным инструментом. Достаточно сказать, что машинный метчик выполняется из специальных сплавов на основе быстрорежущего металла или инструментальной стали. В итоге структура материала и наделяет конструкцию высокой режущей способностью при незначительных процессах износа, которые, впрочем, тоже неизбежны.

Назначение инструмента

Любой метчик ориентируется на формирование резьбы во внутренних поверхностях различных деталей. Обычно данный инструмент рассматривается как элемент рабочей оснастки станков. Так, типовой машинный метчик используется в обрабатывающих установках, позволяя быстро и эффективно реализовать задачу по нарезке нужной кромки.

При этом стоит подчеркнуть разнообразие конфигураций резьбы, которую реализует данный инструмент. Чаще всего различают техники нарезки канавок в сквозных и глухих отверстиях.

В первом случае формируется канавка по всей протяженности профильного канала, а во втором – частично, до определенной точки в длине. Примечательно, что метчик машинный для глухих отверстий, как правило, отличается особой фаской на рабочем стержне. Впрочем, конструкцию инструмента стоит рассмотреть отдельно.

Устройство метчика

Инструмент состоит из двух основных частей, которые могут иметь разные параметры и в целом формы конструкции. Рабочая часть представляет собой цилиндрический стержень, который является одновременно калибровщиком и резчиком. Вторая часть – хвостовик, который выполняет задачу фиксатора к месту установки в станке.

К слову, крепление реализуется и через цанговый патрон, и с помощью специальных зажимных элементов – они также предусматриваются в системе станка. Например, метчики машинные удлиненные своей заходной частью подходят для установки в механизмах осевой компенсации. Но есть и ручные модели, которые интегрируются не в патроны станков, а взаимодействуют с рычажными приспособлениями, имеющими пазы определенного формата.

Важно отметить, что сама режущая кромка может иметь разную точность. Как правило, первый сеанс обработки выполняется черновыми моделями, а затем ведется более точная, чистовая доработка поверхностей.

Виды метчика

Обычно модели метчиков классифицируют на три категории:

• плашечные;
• маточные;
• специальные устройства.

Первый вариант используется для создания резьбы при условии обработки прохода за один рабочий сеанс. Маточный инструмент имеет другую задачу – произведение зачистки в отверстиях, которые прежде обслуживал черновой или плашечный метчик.

Также существуют специальные бесканавочные модели. Это особая категория, которая отличается принципом формирования резьбы. Как правило, машинный метчик без канавок применяется в работе с мягкими металлами. Обработка производится за счет деформирования методом наката, а не посредством резки. Таким образом, например, осуществляется формирование резьбы с помощью метчиков-раскатников, исключающих образование металлической стружки.

Основные характеристики

Существует несколько параметров, по которым специалисты подбирают нужные инструмент для формирования резьбы:

1. Основной характеристикой является номинальный диаметр резьбы, который может составлять, к примеру, 10 мм.
2. От конфигурации расположения канавок будет зависеть шаг резьбы. Эта величина отступа между кромками может составлять несколько миллиметров.
3. Следует отметить, что метчик машинный, размеры которого в диаметре составляют порядка 10 мм и менее, имеет более твердый сплав в своей основе. Более же крупные модели зачастую выполняются из быстрорежущих металлов – модификации, диаметр которых может превышать 25 мм. Но это вовсе не значит, что крупноформатный метчик проигрывает в надежности и точности нарезки небольшим аналогам. Дело в том, что увеличение площади режущих кромок компенсирует менее высокие показатели жесткости металлической структуры.

Советы по эксплуатации метчика

В первую очередь нужно выбрать подходящий по диаметру метчик. Далее продумывается конструкция его хвостовика, которая должна подходить к месту установки в патрон.

Если планируется использовать станок с ЧПУ, то предварительно рассчитывается и оптимальный скоростной режим. В случае применения резьбонарезного патрона, к примеру, машинный метчик должен вращаться с расчетом, что показатель подачи на один оборот будет иметь среднее значение в 95% по отношению к величине шага. Данный параметр должен устанавливаться в программе станка. Соблюдение этого условия предотвратит самозатягивание инструмента.

Также по возможности рекомендуется использовать и высококачественные патроны с компенсацией, которая ограничит крутящий момент. Благодаря такой оснастке обеспечивается более корректное осевое перемещение метчиков, не говоря об их жестком контроле в процессе рабочих операций.

Заключение

Качество формирования канавок резьбы определяется несколькими параметрами. Это может быть и соответствие целевого и обрабатывающего материалов, правильность выбора размерных величин конструкции инструмента и т. д. Зачастую на характеристики полученного результата влияет и способ оказываемого усилия.

Существуют метчики ручные, машинные и универсальные, которые успешно применяются и в станках, и в воротке зажимного приспособления. Самым рискованным методом формирования резьбы с точки зрения получения низкого качества является ручной метчик. Данная техника всецело зависит от того, насколько точно и равномерно прилагаются усилия при нарезке канавок. Опытные специалисты рекомендуют производить подобные операции медленно, но в едином темпе на протяжении всего прохода.

Краткий обзор 6 характеристик внутренних метчиков

Мы рассмотрим следующие шесть характеристик:

• Тип резьбы
• Форма головы
• Точечный рез
• Профиль резьбы
• Флейта
• Хвостовик

Метчики с наружной резьбой в основном различаются между ручными и машинными метчиками.

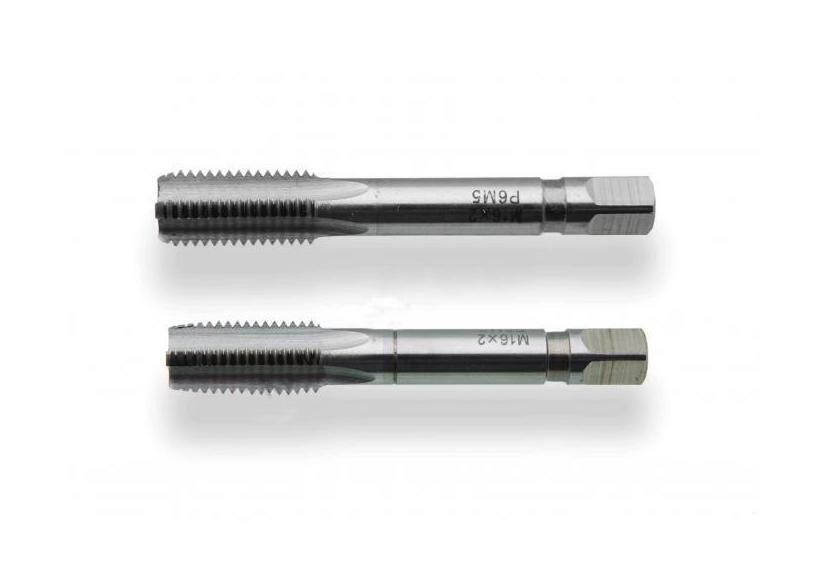

Метчики ручные

Метчики ручные  делятся на:

• Метчики ручные однозаходные
• Набор из двух ручных метчиков  с конусом и метчиком
• Набор из трех ручных метчиков  с конусным, вторым и последним метчиками

Как следует из названия, нитки нарезаются вручную. Для этого используется, например, вороток, в котором зажимается ручной метчик.

Однозаходными метчиками можно нарезать внутреннюю резьбу за один рабочий процесс.

Преимуществом набора ручных метчиков, состоящего из нескольких частей, является меньшее усилие  на каждом отдельном метчике (снижение риска поломки). Если вы когда-нибудь срезаете конусным метчиком криво, возможно исправление следующим метчиком.

Машинные метчики

Машинные метчики  в основном представляют собой метчики с одинарным проходом и нарезают резьбу за один рабочий процесс.

Так как сверло расположено вертикально по отношению к заготовке в станке, это упрощает нарезание прямой резьбы.

Рабочие процессы	Ручные метчики	Машинные метчики
Метчики ручные однозаходные (1 операция)	✔️	✔️
2-piece hand tap sets (2 operation)	✔️	✖️
3-piece hand tap sets (3 operation)	✔️	✖️

Which internal tap you use зависит прежде всего от факторов приложения , времени и количества . Например, машинный метчик имеет смысл использовать, если вы хотите быстро нарезать много резьбы (серийное производство).

Правая и левая нарезка резьбы

Также следует отметить, в каком направлении вращается винт или противоположный элемент. Имеется правая и левая резьба . Винт или ответная часть всегда завинчиваются в том же направлении, в котором нарезается резьба. Винты часто затягивают по часовой стрелке, поэтому большинство метчиков правосторонние .

Левосторонняя резьба  используется, если винт может ослабнуть из-за нагрузки. Это происходит, например. с креплением шлифовальных кругов и дисковых пил, с креплением шланга к газовому баллону (здесь в целях безопасности) или с левой педалью велосипеда. В этих случаях нарезается левая резьба (против часовой стрелки).

1. Характеристика: Тип резьбы

Резьба стандартизирована и нормирована в стандарте ISO. Они описывают, среди прочего, угол задней поверхности, диаметр резьбы, шаг, хвостовик, зону допуска.

В следующей таблице вы найдете краткий обзор наиболее распространенных стандартов, которые мы используем.

4 UNF = Американский UNF мелкая резьба ANSI/ASME B 1.1

Тип резьбы	Ручные метчики	Машинные метчики	Применение
M = метрическая, DIN ISO 130075	✔️	✔️	Standard threads, mainly used in Europe, most frequently used threads
MF = metric fine, DIN ISO 13	✔️	✔️	Set screws, mainly used in Europe, deep and более узкий профиль резьбы, чем M, он может передавать значительно большее растягивающее усилие
Ww (BSW) = британский стандарт резьбы Уитворта согласно BS 84	✔️	✖️	Соединения труб, в основном используемые в Англии, резьба указана в дюймов
UNC = американская крупная резьба UNC ANSI / ASME B 1. 1	✔️	✔️	Детали компьютеров, американский аналог европейской M, в основном используется в Северной Америке, резьба указана в дюймах
✔️	✔️	Американский аналог европейского MF, в основном используется в Северной Америке, резьба указана в дюймах
PG = DIN 40 430 стальная трубная резьба	✖️	✔️	Бывшая электрическая установка, замененная на M

2. Характеристика: Форма головки

Головка может быть заостренной или плоской. Какой из них используется, зависит от того, продеваете ли вы резьбу в сквозное отверстие или в глухое отверстие .

Одно сквозное отверстие полностью проходит через заготовку.

Однако глухое отверстие  оканчивается в заготовке на определенной глубине сверления и поэтому не является непрерывным. В этом случае предпочтительно, чтобы стружка транспортировалась вверх из отверстия. Это относится к машинным метчикам с канавкой, закрученной влево, которая отталкивает стружку против направления резания.

На картинке ниже видно, что заостренной головкой невозможно просверлить до упора глухое отверстие. Поэтому используются метчики с плоской головкой , которые достигают дна глухого отверстия .

Speciality
У сверл для глухих отверстий головка для очень малых диаметров имеет заостренную вместо плоской. Это связано с производственным процессом. При изготовлении метчик должен быть зажат как к хвостовику, так и к головке. Это делается на головном конце через центрирующее отверстие. Однако при меньших размерах это невозможно, и отвод должен проходить через заостренный головной конец.

С другой стороны, метчики с плоской головкой также можно использовать в сквозных отверстиях.

Head shape	Through hole	Blind hole
flat	✔️	✔️
pointed	✔️	✖️

Now you surely ask сам вопрос зачем нужен машинный метчик особенно для сквозных отверстий. Метчики для сквозных отверстий могут иметь больше резьбы в месте нарезки, поскольку верхняя часть метчика может выходить в конце отверстия. Таким образом, нить обрезается полностью, несмотря на отсутствие режущих кромок в верхней части.

В глухом отверстии головка метчика попадала в конец отверстия и не нарезала резьбу полностью.

Преимущества большего количества потоков будут обсуждаться в следующем разделе.

3. Характеристика: Точечная насечка

Точечная насечка расположена в головке метчика и проходит по нескольким резьбам .

Резьба влияет на крутящий момент на метчике и, таким образом, на срок службы. Они также влияют на постукивание и центрирование. Чем больше резьбы у метчика, тем меньше сил действует при нарезании резьбы.

Точечный рез для ручных и машинных метчиков может иметь прогрессивный метчик . Он используется для разрушения стружки, чтобы она могла легко выйти из отверстия.

Тип указывает через  , сколько витков  выполняется точечная резка, например. 2-3 нити.

В RUKO есть три формы B, C и D:

Тип	Резьба и нарезка	Применение
B ок. 4 — 5 нитей с прогрессивным метчиком	Подходит для сквозных отверстий, прочных, средне- и длинностружечных материалов
C	прибл. 2-3 резьбы	Подходит для сквозных и глухих отверстий с коротким выходом резьбы
D	прибл. 4-6 витков резьбы	Редко используется, подходит для сквозных отверстий

4. Характеристика: Профиль резьбы

Профиль резьбы определяется зубьями , которые нарезают резьбу. Это хорошо видно в наборах ручных метчиков.

Набор из трех ручных метчиков, состоящий из конусного, второго и конечного метчиков. Профили резьбы здесь разные; конус и второй метчик не имеют полного профиля, только последний метчик нарезает всю резьбу.

На рисунке показаны неполные профили резьбы для конуса и второго метчика, а также целые зубья последнего метчика.

Резьба нарезается в три рабочих этапа. Это означает, что материалы, которые трудно резать, и резьба большого диаметра могут быть легко нарезаны вручную. В отличие от однозаходного метчика усилие, необходимое для нарезания резьбы, и усилие, прикладываемое к метчику, значительно снижены.

Поскольку коэффициент силы не влияет на машинные метчики из-за использования станка, два дополнительных рабочих шага сохраняются и используются однозаходные метчики.

В дополнение к требуемому усилию три рабочих шага ручного метчика защищают метчик от чрезмерного износа (поломки сверла). На графике показан процент удаления заготовки при резке различными фрезами.

Углы между сторонами

Угол между сторонами измеряет угол между сторонами резьбы и сторонами резьбы .

Угол и шаг имеют решающее значение для применения данного типа резьбы. Наиболее распространенным углом в Европе является угол 60° для метрической резьбы ISO. Мы также предлагаем резьбу Уитворта с углом 55° и стальную трубную резьбу с углом 80°.

0075

Углы с флангами	Ручные краны	Машины	ТИП
55 °	✔	4474 55 °	✔
55 °	✔
°	✔
°				55 °	✔
55 °	✔
60 °	✔	✔	M, MF, UNC, UNF
80 °	✖	✔	44.	✖	✔	4.

Шаг  – это осевое расстояние, проходимое за один оборот, т. е. расстояние между концами резьбы в мм.

5. Характеристика: Канавка

Рифленый профиль используется в качестве системы каналов для сбора и удаления стружки. Существует два типа флейт:  прямой и спиральный .

Прямая канавка  используется для сквозных отверстий, поскольку стружка крошится и падает через отверстие. Для глухих отверстий целесообразно использовать метчики со спиральными канавками , так как стружка удаляется из отверстия против направления резания.

Ручные метчики обычно имеют прямые канавки. Машинные метчики могут иметь оба профиля канавки. №

Машинные метчики со спиральными канавками способствуют удалению стружки, особенно на высоких скоростях.

6. Характеристика: хвостовик

Существует два варианта хвостовика: переливной хвостовик и усиленный хвостовик .

Стержень перелива имеет одинаковый диаметр на всем протяжении и всегда меньше диаметра стержня резьбы (сквозных отверстий).

Напротив, усиленный хвостовик увеличивается к концу. Усиленный хвостовик используется для твердых и труднообрабатываемых заготовок. Так как это обычно происходит с машинными сверлами, в обеих версиях есть машинные метчики.

Внимание: Поскольку армированный хвостовик машинных метчиков толще самой резьбы, их нельзя использовать для глубоких отверстий.

На рисунке хорошо видна разница между двумя хвостовиками:

На конце хвостовика на всех метчиках имеется квадратный шпиндель для зажима в воротках или станочных держателях.

Цветное кольцо на машинном метчике
Цветное кольцо на хвостовике машинного метчика используется для обозначения инструментальной стали, из которой изготовлен метчик. Таким образом, кольцо служит ориентиром для используемой инструментальной стали.

Синее кольцо  обозначает быстрорежущую сталь HSS, а зеленое кольцо  обозначает быстрорежущую сталь HSSE-Co 5 с содержанием кобальта 5%.

Красное кольцо маркирует быстрорежущую сталь HSSE-Co 5 (быстрорежущая сталь с содержанием кобальта 5 %) с покрытием TiAlN.

Кольца для наборов ручных метчиков
Конический метчик маркируется кольцом, а второй метчик двумя кольцами на хвостовике. Последний отвод не имеет кольца (в редких случаях три кольца).

Кроме того, мы предлагаем наши метчики с различными покрытиями . См. наши отдельные сообщения в блоге о TiN, TiAlN и TiCN.

Резюме

При выборе правильного крана, вы должны сначала ответить на следующие вопросы:

1. Сколько времени у вас есть?
Если у вас мало времени, вам следует использовать однопроходной метчик.

2. Сколько ниток вы хотите отрезать?
Если вы хотите насверлить много резьбы, вы должны дотянуться до машинного метчика.

3. Левая или правая резьба??
Посмотрите на винт или ответную часть, которую нужно вкрутить. Ваша резьба также должна быть нарезана в том же направлении.

4. Вы прорезаете сквозное или глухое отверстие?
Здесь вы сами решаете, сколько ниток вам нужно и в каком направлении стружка должна быть удалена из отверстия. Для какого отверстия подходит кран, обычно написано на упаковке.

5. Какой материал вы будете резать (применение)?
При работе с твердыми материалами предпочтительнее более длинный рез, поскольку к метчику прикладывается меньшее усилие. Требуемая инструментальная сталь также зависит от области применения. С помощью внутренних метчиков из быстрорежущей стали HSSE-Co 5 вы можете резать, например, из нержавеющей стали и бронзы.

В таблице мы сравниваем характеристики и их влияние на выбор подходящего внутреннего крана.

Функция	Помощь в выборе
Тип резьбы	Резьба стандартизирована в соответствии со стандартом ISO. Найдите нужный стандарт. Это делает ваш круг возможных внутренних прослушиваний чрезвычайно маленьким.
Форма головы	Форма головы может быть заостренной или плоской. С заостренной формой головы вы должны прорезать только сквозное отверстие. С плоской формой головки вы режете как глухие, так и сквозные отверстия.
Точечная насечка	Точечная насечка выполняется с помощью резьбы. Чем больше резьбы имеет внутренний метчик, тем лучше центрирование в заготовке и меньшее усилие прикладывается к сверлу.
Профиль резьбы	Зубья на профиле резьбы берут на себя фактический процесс нарезки. Какой шаг и какой угол вам нужен, уже определяется типом резьбы.
Канавка	Профиль канавки может быть прямым или спиральным. Они отвечают за то, как стекает стружка и в каком направлении она удаляется (важно для глухих отверстий). Метчики со спиральными канавками способствуют удалению стружки, особенно на высоких скоростях.
Хвостовик	В отличие от усиленного вала, переливной вал имеет одинаковый диаметр. Подходит для длинных сквозных или глухих отверстий. Для внутренних метчиков с усиленным хвостовиком необходимо обращать внимание на глубину резания, так как усиленным хвостовиком можно ударить по заготовке.

С обеих сторон наших ручных метчиков и машинных метчиков в левой колонке вы найдете фильтр товаров. Здесь вы можете отфильтровать метчики по применению (сталь, алюминий, пластмасса и т. д.) или техническим характеристикам (тип резьбы, направление нарезки, хвостовик и т. д.) и, таким образом, выбрать подходящий внутренний метчик.

Если у вас возникли проблемы с поиском нужного крана, вы, конечно, можете связаться с нами.

Мы объясняем, как нарезать внутреннюю резьбу, в нашей статье Как нарезать внутреннюю резьбу в три этапа.

10 различных типов метчиков [Полное руководство]

Это полное руководство по типам метчиков. Существует множество различных типов метчиков, и точное знание того, когда использовать каждый из них, сделает нарезку быстрее и проще.

Примечание :  Если вы знакомы с типами кранов, но вам нужно изучить передовые методы их использования, чтобы не сломать краны, ознакомьтесь с нашей статьей и видео  7 способов избежать поломки кранов .

Имеется большое разнообразие метчиков с различными преимуществами и недостатками:

Ручные метчики (метчики с набором метчиков, метчики с прямой канавкой)

Ручные метчики, которые обычно покупаются в местном хозяйственном магазине, являются наиболее распространенными метчиков, но их, как правило, следует избегать при работе с ЧПУ. Купите несколько метчиков хорошего качества и попробуйте нарезать резьбу вручную вместо набора резьбовых метчиков из хозяйственного магазина. Вы будете удивлены, насколько лучше работают метчики, сделанные для машин.

Одним из применимых стандартов для ручных метчиков является ISO 529.

Существует два типа ручных метчиков:

Конический метчик

Конический метчик имеет достаточно большую конусность, что облегчает постепенное нарезание резьбы. Как правило, первые 8-10 витков имеют коническую форму. Конические метчики являются наиболее распространенными типами метчиков и, как правило, входят в набор «Метчик и матрица».

Донный метчик

Донный метчик почти не имеет конуса на конце, потому что он предназначен для нарезания резьбы до самого дна. Только 1-1,5 витка резьбы будут коническими.

Метчики для обработки дна используются для нарезания резьбы в глухих отверстиях. Желательно сначала нарезать резьбу в большей части отверстия с помощью конусного метчика, а затем обработать дно отверстия с помощью нижнего метчика.

Метчик-пробка

Метчик-пробка занимает промежуточное положение между нижними и коническими метчиками, поскольку они имеют 3-5 конических витков резьбы, что больше, чем у донных метчиков, и меньше, чем у конических метчиков.

К сожалению, терминология не всегда согласуется. Некоторые поставщики называют их «вторыми отводами», а нижние отводы называют отводами с заглушками. Проверьте, что вы получаете и используете.

Мощные метчики

Это типы метчиков, которые вы должны выбрать для приложений с ЧПУ или для ручной обработки.

Метчики со спиральным наконечником (метчики с наконечником пистолета или с закругленным концом)

Эти метчики имеют спиральную насечку с разгрузочными канавками. Они распространены и выглядят как большинство ручных кранов, которые вы увидите вокруг. Но спиральный угол на передних режущих кромках помогает отбрасывать стружку, а наклонная кромка также обеспечивает превосходную производительность резания. Следовательно, они действительно являются наименее дорогим метчиком, который вы могли бы использовать для нарезания резьбы с усилием, и могут работать на несколько более высоких скоростях, чем ручные метчики.

Подобно ручным метчикам, метчики со спиральной головкой могут иметь конусообразный конец, а метчик-пробка (предназначенный для глухих отверстий) имеет гораздо меньшую конусность.

Они дешевле, чем два других типа, но я обычно предпочитаю два других. Их основной недостаток заключается в том, что они проталкивают стружку перед отводом, другими словами, в отверстие. Это не имеет большого значения для сквозных отверстий, но является плохой идеей для глухих отверстий.

Метчики со спиральной канавкой или пистолетные метчики

Метчики со спиральной канавкой имеют открытую спираль, как и концевая фреза. Их основное преимущество заключается в том, что они выбрасывают стружку вверх и из отверстия. Они всегда предпочтительнее спиральных метчиков, если у вас есть глухое отверстие.

Они также предпочтительнее для прерывистого отверстия, где пересекается другой элемент, поскольку спираль помогает перезапустить резьбу после открытого элемента.

Как-нибудь возьми метчик со спиральной канавкой и обычный ручной метчик и нарежь рукой пару одинаковых отверстий. Вы будете поражены тем, насколько меньше усилий требует метчик со спиральной канавкой. Выбор правильных типов кранов действительно помогает!

Метчик с прерывистой резьбой

Эти метчики имеют зуб только для каждой второй резьбы. Идея состоит в том, чтобы обеспечить улучшенное извлечение стружки. Удаление каждого второго зуба помогает разбить стружку, а также дает больше места для выхода стружки и для поступления смазки и выполнения своей работы.

Типы метчиков для конической резьбы: Трубные метчики

Как и следовало ожидать, трубные метчики — это типы метчиков, используемые для нарезания трубной резьбы. Существуют как прямые, так и конические трубные метчики в зависимости от того, будет ли трубная резьба прямой или конической. На фотографии показан типичный трубный метчик с резьбой NPT. Вы можете увидеть конус профиля резьбы NPT.

Метчики для конической трубной резьбы должны работать тяжелее, потому что вы не можете просверлить коническое отверстие. В верхней части отверстия необходимо удалить намного больше материала, чем в нижней. Используйте развертку для конусности трубы, чтобы сузить отверстие, чтобы метчик не работал так сильно.

Формовочные или накатные метчики (метчики для накатывания резьбы)

Метчики для накатывания резьбы вообще не нарезают резьбу. Вместо этого они формируются в холодном состоянии. Резьбы, изготовленные таким образом, часто называют «накрученными».

В этом процессе металл отталкивается в сторону и сжимается, а не разрезается. Чипов для удаления нет. В результате сами метчики с меньшей вероятностью сломаются, а резьба, которую они делают, будет прочнее. Если ваше приложение допускает касания форм, они, как правило, лучше всего подходят по этим причинам.

Метчики формы требуют различных подач и скоростей, а также требуют другого размера начального отверстия, так что имейте это в виду, прежде чем использовать метчик.

Хотя многие считают, что они подходят только для мягких материалов, таких как алюминий, на самом деле их можно использовать для материалов с твердостью до 36 HRC, что составляет около 340 BHN. Это охватывает удивительно широкий спектр материалов, включая множество сталей.

Я почти всегда выбираю формовочный метчик вместо режущего из доступных типов метчиков, если материал не слишком твердый для нарезания резьбы.

Kelly предлагает этот совет для формовочных метчиков:

«Одна небольшая заминка с большим количеством профилегибочных метчиков… если у них нет канавки для выхода масла для резки, или нет места в основании или на гребне резьбы, масло создаст противодавление по мере того, как метчик входит в отверстие, и в конечном итоге будет действовать как цельная металлическая пробка, блокирующая дальнейшее проникновение метчика в отверстие. Я понял это с трудом, сломав несколько кранов».

Удлинительные метчики (метчики с длинным стержнем)

Это обычные метчики с длинным стержнем, облегчающие доступ к труднодоступным отверстиям, заблокированным другими элементами детали.

Экзотические типы метчиков: Перфораторы

Эта запатентованная технология, совместно разработанная Audi и Emuge, может сэкономить до 75 % времени цикла нарезания резьбы. Прочтите нашу статью, чтобы узнать больше о перфораторах.

Маркировка стандартных метчиков

Маркировка метчиков нанесена на хвостовик, чтобы можно было сразу определить, с каким типом метчика вы имеете дело. Обычно маркировка включает:

• Номинальный размер: это описание размера резьбы, которую будет делать метчик.
• Символ формы резьбы: описывает семейство резьбы.
• Материал метчика: обычно карбид или быстрорежущая сталь

.

• Pitch Diameter LImit: указывает, с каким допуском будет сделана резьба.

Пределы диаметра шага (потоки <1 ″ в диаметре)

L1 = базовый для базового минуса .0005
H2 = Basic to Basic Plus .0005
H3 = Base Plus Plus. .0010
h4  = Базовый плюс .0010 до Базовый плюс .0015
h5  = от Basic plus .0015 до Basic plus .0020
H5  = от Basic plus .0020 до Basic plus .0025
H6  = от Basic plus .0025 до Basic plus .0030

3 90 Примечание. найдите эти ограничения и в базе данных нитей G-Wizard.

Форма резьбы Обозначения/аббревиатуры

ACME 60° ШТЫРЬ 60° Форма резьбы короткая
ACME STUB Форма резьбы Stub Acme
ACME-C Резьба Acme – центрирующая
ACME-G Резьба Acme, общего назначения
ANPT Коническая трубная резьба Aeronautica National Form
AWWA Американская ассоциация водопроводных сооружений
BA Британская ассоциация, стандартная форма резьбы, серия

BSF 9002 Британский стандарт трубы параллельный
BSPT Британский стандарт трубы конусный
BSW Британский стандарт Whitworth
MM ISO Метрическая резьба форма
N BUTT Резьба American Buttress
NC Серия American National с крупной резьбой
NEF Серия American National с мелкой резьбой
NF Серия American National с мелкой резьбой

NGO
NGO Коническая газовая резьба American National
NH Соединение шлангов и пожарных шлангов American National
NM Серия резьбы National Miniature
NPS Прямая трубная резьба американского стандарта
NPSC Прямая трубная резьба американского стандарта в муфтах
NPSF Внутренняя прямая трубная резьба американского стандарта (сухое уплотнение)
NPSH Прямая трубная резьба американского стандарта для шланговых муфт и ниппелей
2 SI 0 Промежуточная прямая трубная резьба (сухое уплотнение)
NPSL Американская стандартная прямая трубная резьба для контргаек
NPSM Американская стандартная прямая трубная резьба для механических соединений
NPT Коническая трубная резьба по американскому стандарту
NPTF Dryseal Коническая трубная резьба по американскому стандарту
NPTR Коническая трубная резьба по американскому стандарту для рельсовых фитингов резьба
SGT Специальная газовая коническая форма резьбы
SPL-PTF Dryseal Короткая коническая трубная резьба
STI Специальная резьба для спиральной катушки Проволока Резьбовые вставки
UN Серии резьб Unfied и American
UNC Серии резьб Unfied и American Coarse
UNEF Серии резьб Unfied и American Extra-Fine
UNF Серии резьб Unfied и American Fine
Серия UNified IV UNJ Унифицированная серия резьбы с контролируемым радиусом впадины
UNJC Унифицированная серия крупной резьбы с контролируемым радиусом впадины
UNJF Унифицированная серия мелкой резьбы с контролируемым радиусом впадины
UNR Серия унифицированной резьбы с постоянным шагом и контролируемым радиусом впадины
UNRC Серия унифицированной крупной резьбы с контролируемым радиусом впадины
UNRF Серия унифицированной мелкой резьбы с контролируемым радиусом впадины шагов



Кто производит лучшие в мире отвертки?

Серьезно.
