DIN 529. Фундаментный анкерный болт
Тайвань Метиз Альянс
Энциклопедия крепёжных стандартов
DIN 529. Фундаментный анкерный болт
Фотография

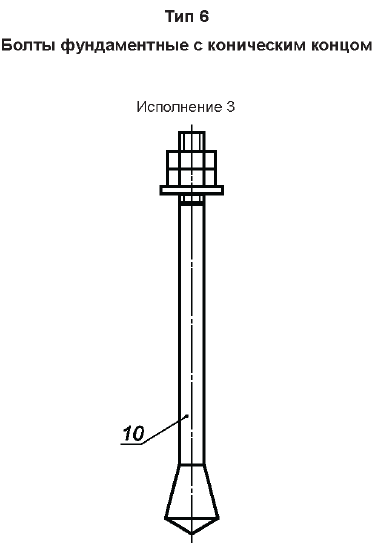

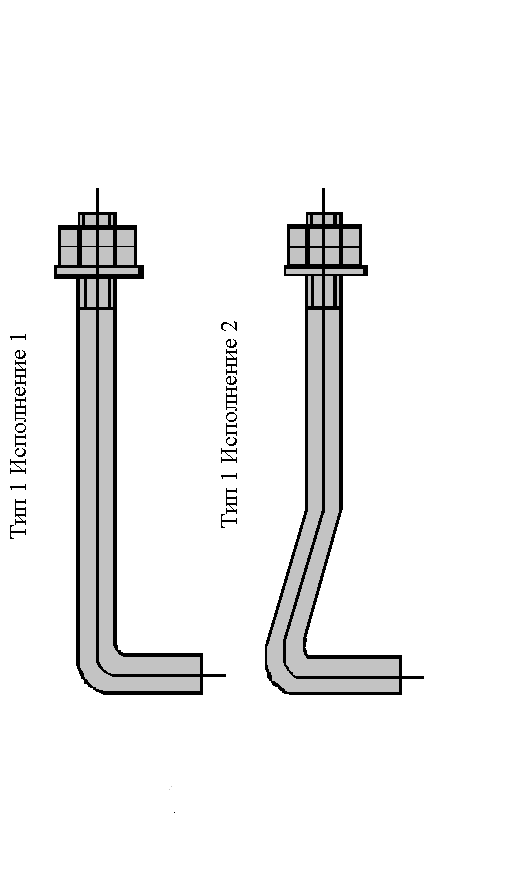

Чертеж
DIN 529— Специальная форма головки болта необходима для её надёжной фиксации при использовании вяжущих составов. Анкерные болты с гайкой применяются для крепления конструкций или оборудования к фундаменту, кронштейнов к стене и т.п. Фундаментные анкерные болты обеспечивают прочное крепление в твёрдых основаниях. Этот вид крепежа по внешнему виду представляет собой круглый в сечении стержень, на котором с одной стороны нанесена резьба, а на втором находиться специальное приспособление, которое позволяет осуществлять установку анкерного болта внутри фундамента.
Болты изготавливаются морозостойкой стали 09Г2С наиболее востребованы для использования в регионах с холодным климатом. В этих болтах по требованиям стандарта выполняется только шпилька изделия, а остальные его элементы, как правило, изготавливаются из сталей марок 3-20.
Нержавеющая сталь: А2, типа 12Х18Н9Т, кислотостойкая сталь А4 типа 10Х17Н13М2Т, гальваническая оцинковка, химическая оксидация, термодиффузионного горячего оцинкование, ст.20, ст.45, 10Г2С1, 09Г2С. Класс прочности:3,6 ; 5,8 ; 6,8 ; 10,9 ; 12,9
Аналог: ГОСТ 24379-80
Ниже приведены основные размеры и характеристики фундаментных болтов DIN 529.
Таблица размеров фундаментных анкерных болтов DIN 529 форма A в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 185 | 215 | 245 | 285 | 330 | 365 |
| макс. | 50 | 60 | 70 | 90 | 110 | 130 | 160 | 195 | 225 | 255 | 295 | 340 | 375 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 7 | 10 | 13 | 19 | 25 | 31 | 40 | 49 | 58 | 67 | 79 | 91 | 105 |
| макс. | 17 | 20 | 23 | 29 | 35 | 41 | 50 | 59 | 68 | 77 | 89 | 101 | 115 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
| d | M8 | M10 | M12 | M16 | M20 | M24 | |
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | |
| a | мин. | 13 | 17 | 21 | 29 | 37 | 45 |
| макс. | 19 | 23 | 27 | 36 | 43 | 51 | |
| c | мин. | 19 | 25 | 31 | 43 | 55 | 67 |
макс. | 29 | 35 | 41 | 53 | 65 | 77 | |
| s | мин. | 1,5 | 2 | 2,5 | 3,5 | 4,5 | 6,5 |
| макс. | 4,5 | 5 | 5,5 | 6,5 | 7,5 | 9,5 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | |
| Болт | a | c | b |
| М8 | 19 | 50 | 20 |
| М10 | 23 | 60 | 25 |
| М12 | 27 | 75 | 30 |
| М16 | 35 | 95 | 40 |
| М20 | 43 | 105 | 50 |
| М24 | 51 | 140 | 60 |
| М30 | 63 | 155 | 75 |
| М36 | 75 | 185 | 90 |
| М42 | 88 | 265 | 105 |
| М48 | 101 | 265 | 120 |
| Болт | a | c | s | b |
| M8 | 17 | 55 | 7,5 | 20 |
| M10 | 19 | 55 | 9,5 | 25 |
| M12 | 23 | 60 | 11,5 | 30 |
| M16 | 28 | 90 | 15,5 | 40 |
| M20 | 33 | 100 | 19,5 | 50 |
| M24 | 38 | 125 | 23,5 | 60 |
| M30 | 48 | 135 | 27,5 | 75 |
| M36 | 58 | 195 | 31,5 | 90 |
| M42 | 68 | 205 | 37,5 | 105 |
| M48 | 78 | 225 | 43,5 | 120 |
| Болт | a | c | b |
| М8 | 23 | 10 | 20 |
| М10 | 28 | 11 | 25 |
| М12 | 33 | 12 | 30 |
| М16 | 43 | 15 | 40 |
| М20 | 53 | 17 | 50 |
| М24 | 63 | 19 | 60 |
| М30 | 78 | 23 | 75 |
| М36 | 93 | 27 | 90 |
| М42 | 108 | 30 | 105 |
| М48 | 123 | 34 | 120 |
| М56 | 143 | 39 | 140 |
| М64 | 163 | 43 | 160 |
| М72 | 183 | 58 | 180 |
