Прежде чем мы начнем

Привет, разработчики и инженеры! Если вы получаете детали, вы, вероятно, столкнулись с производственными проблемами. Иногда деталь, которую вы получаете, не работает так, как вы нарисовали ее в САПР. Решение производственных вопросов может быть сложным, поэтому мы создали Five Flute, чтобы помочь вам все уладить. Команды, использующие Five Flute, обнаруживают и решают больше проблем со своими прототипами, создавая более качественные продукты за меньшее время. Если вы хотите решить производственные проблемы и более эффективно сотрудничать со своей командой инженеров, попробуйте Five Flute сегодня или запишитесь на демонстрацию!

Введение

Инженеры-механики и промышленные дизайнеры должны иметь базовые знания о фрезерных инструментах, используемых для изготовления элементов и деталей, которые они проектируют. Понимание различных типов инструментов и их использования позволяет дизайнерам и инженерам делать выводы о стоимости и сложности их проектных решений. В этой статье мы рассмотрим часто используемые инструменты в вертикально-фрезерном центре с ЧПУ (VMC), а также краткие описания того, как они используются. Цель состоит в том, чтобы лучше снабдить инженеров-конструкторов и разработчиков аппаратного обеспечения ответами на следующие вопросы:

• Какие инструменты есть во всех механических мастерских?
• Какие функции обычно создаются различными инструментами и почему?
• Более того, какие функции являются «дешевыми»?

Торцевая фреза

Торцевая фреза часто является первым инструментом, используемым для создания детали. Торцевые фрезы обычно имеют несколько сменных пластин, прикрепленных к модульной «оболочке», которая затем привинчивается к держателю инструмента/оправке. Эти инструменты, иногда называемые оболочковыми мельницами, используются в основном для удаления сыпучих материалов, таких как облицовка (иногда называемая настилом). Торцевые фрезы позволяют операторам использовать всю имеющуюся в их распоряжении мощность шпинделя для максимально быстрого удаления материала.

Квадратная концевая фреза

Вездесущие концевые фрезы с квадратным сечением — это мастер на все руки и незаменимый инструмент в большинстве фрезерных центров. Его диаметр варьируется от 0,010 до 2 дюймов. Квадратные концевые фрезы режут лицевой и боковой стороной инструмента, что позволяет машинистам полностью создавать карманы и контуры с помощью одного инструмента. Геометрия инструмента варьируется в зависимости от применения, но подавляющее большинство квадратных концевых фрез имеют 2 или более канавок со спиральной геометрией. Сама геометрия инструмента так сильно зависит от материалов и приложений, что мы создадим отдельный пост, чтобы обсудить это (скоро…).

Концевая фреза с выпуклым концом

Концевая фреза с закругленным концом похожа на квадратную концевую фрезу, но с закругленными углами. Закругленные фрезы позволяют выполнять торцевое и боковое фрезерование, оставляя радиус скругления на пересечении между ними. Некоторые машинисты предпочитают концевые фрезы с выпуклой головкой для черновых операций, потому что углы концевых фрез менее склонны к накоплению тепла или повреждению стружки во время черновой обработки.

Шариковая концевая фреза

Концевая фреза со сферическим концом похожа на концевую фрезу с выпуклой головкой, у которой радиус угла равен радиусу инструмента. Шаровые концевые фрезы часто используются для наплавки, трехмерных контурных операций или для интерполяции элементов фаски (особенно на 5-осевых деталях). Основным недостатком шаровых концевых фрез является то, что эффективная скорость резания (SFM) сильно зависит от радиуса. При создании элементов скругления с радиусами, равными радиусам инструмента, центр инструмента движется с фактически нулевой скоростью. Это может привести к изменению чистоты поверхности или замедлить операцию обработки, чтобы компенсировать снижение тангенциальной скорости режущих поверхностей вблизи центральной линии инструмента. На следующем видео показана большая шаровая концевая фреза, используемая для получерновой трехмерной обработки. Обратите внимание на использование 5-й оси для наклона головки фрезерного станка, позволяя инструменту контактировать с заготовкой вдали от центральной линии инструмента.

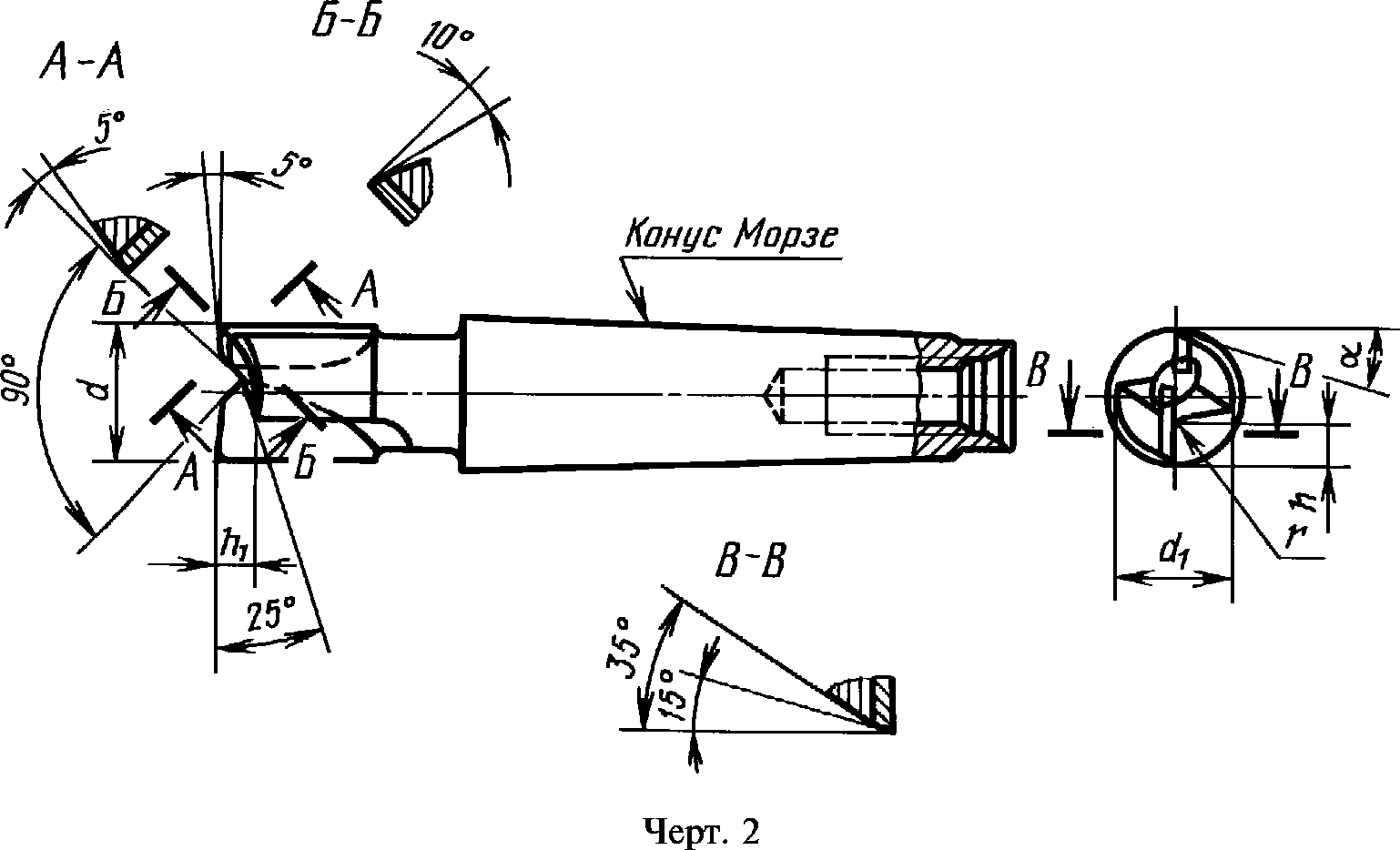

Фаскорез

Фаскорезная фреза — это концевая фреза, предназначенная для нарезания фасок. Фасочные фрезы чаще всего используются для удаления заусенцев (ломки обработанных кромок), а иногда и для зенкерования. Обычно они имеют углы 30, 45 и 60 градусов. Если вы проектируете необычный угол фаски в своих деталях, вероятно, элемент фаски будет интерполирован с помощью концевой фрезы со сферической или выпуклой головкой и может иметь соответственно низкое качество поверхности по сравнению со стандартной фаской.

Метчики

Метчики нарезают резьбу на части. Для метчиков требуется либо 1.) нарезная головка или держатель инструмента, либо 2.) станок, способный выполнять жесткое нарезание резьбы. Жесткое нарезание резьбы — это синхронизация между движением инструмента по оси Z и вращением шпинделя, так что метчики могут быть удалены после образования резьбы без повреждения вновь сформированной резьбы. Высокоточные оптические энкодеры в сочетании с частотно-регулируемыми двигателями шпинделя позволяют современным контроллерам ЧПУ относительно легко нарезать резьбу.

В станках с ЧПУ используются два основных типа метчиков: режущие метчики и формовочные метчики. Метчики создают резьбу путем выборочного удаления материала в форме желаемой формы резьбы.

Фасонные метчики работают путем холодной штамповки отверстия меньшего размера в элементе резьбы. Обратите внимание, что метчики для нарезки и фасонные метчики имеют разные требования к предварительному сверлению! Фасонные метчики из определенных материалов могут обеспечить более прочную резьбу из-за холодного упрочнения корня и вершины резьбы.

В этом сообщении North American Tool дается общий обзор различий между фасонными и режущими метчиками.

Фрезы для шпоночных пазов

Keyseat или фрезы Keyseat используются для создания элементов поднутрения и Т-образных пазов. Часто грамотное использование фрезы для ключей может устранить дополнительную настройку станка с ЧПУ; экономия времени и повышение точности функций. В этом видео от AB Tools показана фреза с радиусным шпоночным пазом, создающая элементы поднутрения в 3-осевом вертикальном фрезерном центре.

Прорезная пила

Прорезная пила — это, по сути, специальная фреза для ключей с относительно большим радиусом резания, небольшой шириной и малым радиусом оправки. Это позволяет создавать элементы глубокого поднутрения. Многие слесари используют продольные пилы для полного разделения деталей, вырезания элементов с глубокими канавками или для выполнения некоторых работ «одной операцией», когда все элементы создаются за один установ. Продольные пилы особенно хороши для создания глубоких пазов в гибких деталях, где обычная концевая фреза либо требует больше машинного времени, либо вызывает вибрацию и плохое качество поверхности.

Формовочные инструменты

Хотя это и не так распространено в прототипировании, формовочные инструменты представляют собой шлифованные концевые фрезы, которые позволяют вырезать определенные элементы по чрезвычайно низкой цене. Современные производители инструментов способны шлифовать инструменты нестандартной формы даже для небольших производственных операций. Инструменты формы особенно полезны в тех случаях, когда деталь имеет вращательную или зеркальную симметрию с боковыми стенками, для создания которых в противном случае потребовалась бы интерполяция или многоосевая обработка. Инструменты формы позволяют машинистам избежать вторичных операций или дополнительных настроек, позволяя создавать геометрию поднутрения в простых 3-осевых установках VMC. Если вы хотите узнать больше об инструментах форм, подпишитесь на Альфреда из AB Tools в Instagram.

Индивидуальный инструмент «ласточкин хвост» для канавки под уплотнительное кольцо, созданный AB Tools Inc.

Сверла

Большинство ремонтных мастерских имеют в наличии большое разнообразие сверл, охватывающих размер проволоки, буквенный калибр, дробные и метрические диаметры сверл как для джоббера, так и для укороченной длины.

Длина джоббера (верхняя) и длина укороченной части (нижняя) сверл

Датчик Renishaw

Хотя сенсорный датчик Renishaw OMP40 не является режущим инструментом, он является одним из самых полезных инструментов в любой мастерской по изготовлению прототипов. OMP40 — это датчик касания, который позволяет эффективно преобразовать станки с ЧПУ в координатно-измерительные машины (КИМ). Хотя они не так точны, как КИМ, контактные щупы используются машинистами для обнаружения и измерения запасов материала, деталей, элементов деталей и приспособлений внутри системы координат станка. Датчики необходимы для точного совмещения элементов, вырезанных в разных установках, поскольку они позволяют точно контролировать рабочую систему координат по отношению к заготовке.

В этом видео от Джона Сондерса из NYC CNC (Saunders Machine Works) показано, как датчик Renishaw определяет местонахождение материала заготовки на пятикоординатном фрезерном станке Haas UMC-750.

Сопоставление инструментов с элементами детали

Теперь, когда у нас есть представление о том, какие инструменты обычно доступны в мастерских прототипов, может быть полезно взглянуть на несколько тематических исследований обработанных деталей, чтобы подумать, как используются эти различные инструменты.

Блок зажимной опоры Пример

Эта деталь удерживает два экранированных роликоподшипника в опоре опорного блока с гибким зажимом, который фиксирует два подшипника, зажимая наружную обойму каждого подшипника. Разобранные и собранные конфигурации показаны ниже.

На этой иллюстрации с цветовой кодировкой показано распределение инструментов, используемых для обработки детали, по элементам. Обратите внимание на следующее:

• Квадратная концевая фреза выполняет большую часть работ по удалению объема, профилированию и чистовой обработке
• Деталь требует не менее трех операций (вероятно, четырех), когда ее поворачивают на бок, чтобы получить доступ к просверленным отверстиям и потайному гнезду для зазора головки винта.
• Большой вырез для зажима подшипника был сделан продольной пилой, вероятно, как последняя операция на детали.

Подшипниковый блок со стопорным кольцом

Аналогично, эта деталь удерживает экранированный подшипник в опоре на плоской подушке, но с глухим отверстием и стопорным кольцом для фиксации подшипника. Разобранные и собранные конфигурации показаны ниже.

Снова мы используем иллюстрацию с цветовой кодировкой, чтобы продемонстрировать разбивку инструментов, используемых для обработки детали, по элементам. Обратите внимание на следующее:

• Другого инструмента, которым можно было бы обрезать стопорное кольцо, не существует. Такой слепой подрез можно создать только с помощью фрезы для шпоночного посадочного места.
• Стороны корпуса подшипника, скорее всего, будут обработаны концевой фрезой со сферической головкой (или выпуклой головкой), чтобы лучше подогнать радиус к боковой стенке.
• При использовании правильных инструментов это всего лишь часть из двух операций, так как доступ ко всем элементам возможен из двух противоположных векторов подхода инструмента. Несмотря на сложность элементов, с правильными инструментами это простая 3-осевая обрабатываемая деталь.

Что делает функцию дешевой и как она связана с инструментами?

Стоимость детали ЧПУ

требует отдельного поста из-за ее сложности, но с точки зрения инструментов есть несколько ключевых выводов, которые стоит знать инженеру-конструктору. Основными факторами стоимости детали прототипа являются NRE (преимущественно время программирования), время настройки и машинное время. Сокращение времени цикла на три минуты может привести к снижению стоимости детали на 10 долларов (при условии, что в магазине Bay Area действуют 5-осевые расценки). «Дешевый» элемент детали, обработанной на станке с ЧПУ, — это элемент, который можно изготовить с помощью обычных инструментов, не требуя специальной настройки или специальной траектории инструмента.

Как инженер-конструктор, разрабатываемые вами элементы должны сочетать функциональность и технологичность. Перед отправкой деталей в механические мастерские может быть очень полезно составить список инструментов, необходимых для изготовления ваших деталей, и оценить количество установок на станке с ЧПУ. Часто функция может быть «рефакторинг», чтобы обеспечить точно такую ​​же физическую функциональность, требуя при этом меньших усилий для обработки. Знание типов инструментов, используемых в мастерской, важно для инженеров-конструкторов, но часто ничто не заменит прямого разговора со слесарем. Могут существовать ограничения, характерные для машины или инструмента, с которыми работают ваши операторы, и которые вы можете легко спроектировать.

Еще кое-что, прежде чем ты уйдешь!

Разработка качественного продукта заключается в быстром выполнении итераций и максимальном обучении с каждой итерацией. Мы создали Five Flute, чтобы помочь командам обнаруживать и решать больше проблем за одну итерацию, чтобы вы могли быстрее выходить на рынок и поставлять продукты, отвечающие вашим требованиям к дизайну. Если вы хотите ускорить совместную работу по разработке продукта, попробуйте Five Flute сегодня или запишитесь на демонстрацию!
