Чертеж талрепа: Талреп: схема и технические характеристики
Содержание
Талрепы
[gview file=»https://cb-online.ru/wp-content/uploads/2014/05/gost_9690_71.pdf»]
Основные параметры, масса и исполнение талрепов с открытой штампованной муфтой
Исполнение ВВ (вилка — вилка)
Талреп исполнение ВВТалреп исполнение ВВ
Скачать 3D-модель талрепов
Исполнение ВУ (вилка — ушко)
Талреп исполнение ВУ
Исполнение УУ (ушко — ушко)
Талреп исполнение УУТалреп исполнение УУ (ушко-ушко)

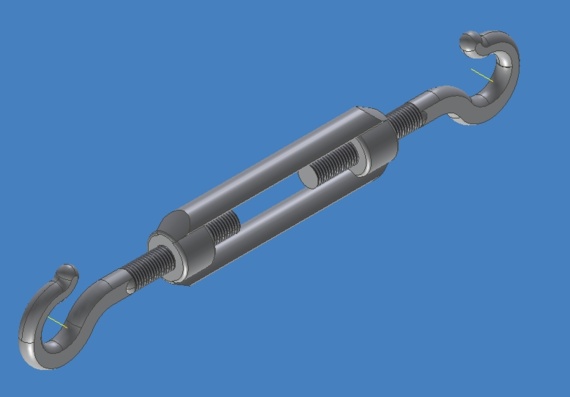

Исполнение ГГ (гак — гак)
Талреп исполнение ГГТалреп исполнения ГГ (гак-гак)
Исполнение ВГ (вилка — гак)
Талреп исполнение ВГ
Исполнение ГУ (гак — ушко)
Талреп исполнение ГУ
Допускаемая нагрузка, кН | 0,98 | 1,96 | 2,94 | 4,9 | 7,84 | 11,76 | 15,68 | 19,6 | 24,5 | 31,6 | 39,2 | 49 | 61,74 |
Масса, кг, не более: | |||||||||||||
для исполнения ВВ | 0,14 | 0,37 | 0,50 | 0,92 | 1,10 | 1,90 | 2,26 | 3,00 | 3,80 | 5,80 | 6,90 | 12,80 | 13,90 |
для исполнения ВУ | 0,13 | 0,35 | 0,45 | 0,90 | 1,00 | 1,85 | 2,10 | 2,80 | 3,60 | 5,60 | 6,60 | 12,30 | 31,60 |
для исполнения УУ | 0,12 | 0,33 | 0,42 | 0,85 | 0,95 | 1,80 | 2,00 | 2,70 | 3,40 | 5,40 | 6,20 | 11,90 | 13,10 |
для исполнения ГГ | 0,15 | 0,50 | 0,70 | 1,28 | 1,45 | 2,40 | — | — | — | — | — | — | — |
для исполнения ВГ | 0,14 | 0,45 | 0,60 | 1,10 | 1,26 | 2,15 | — | — | — | — | — | — | — |
для исполнения ГУ | 0,13 | 0,42 | 0,56 | 1,10 | 1,20 | 2,10 | — | — | — | — | — | — | — |
Основные параметры, масса и исполнение талрепов с открытой сварной муфтой
Исполнение ВВ (вилка — вилка)
Исполнение ВУ (вилка — ушко)
Исполнение УУ (ушко — ушко)
Допускаемая нагрузка, кН | 19,6 | 24,5 | 31,6 | 39,2 | 49 | 61,74 | 78,4 | 98 | 122,5 | 156,5 | 196 |
Масса, кг, не более: | |||||||||||
для исполнения ВВ | 3,6 | 4,2 | 6,0 | 7,1 | 12,8 | 14,0 | 20,8 | 23,6 | 33,4 | 42,9 | 55,3 |
для исполнения ВУ | 3,5 | 4,0 | 5,9 | 6,8 | 12,3 | 13,7 | 20,0 | 22,7 | 32,4 | 40,8 | 53,0 |
для исполнения УУ | 3,3 | 3,8 | 5,6 | 6,4 | 11,9 | 13,3 | 19,1 | 21,8 | 31,4 | 38,7 | 50,8 |
Основные параметры, масса и исполнение талрепов с закрытой сварной муфтой
Исполнение ВГ (вилка — гак)
Исполнение ВВ (вилка — вилка)
Допускаемая нагрузка, кН | 0,98 | 1,96 | 2,94 | 4,9 | 7,84 | 11,76 | 15. 68 |
Масса, кг, не более: для исполнения ВГ для исполнения ВВ | 0,14 0,14 | 0,36 0,30 | 0,52 0,42 | 0,95 0,76 | 1,10 0,95 | 1,80 1.52 | — 1,90 |
Основные размеры талрепов, мм
Допускаемая нагрузка, кН | Резьба талрепа | Ход талрепа L- L1 | Исполнение | |||||||||||
ВВ | УУ | ГТ | ВУ | ВГ | ГУ | |||||||||
L | L1 | L | L1 | L | L1 | L | L1 | L | L1 | L | L1 | |||
0,98 | М6 | 75 | 230 | 155 | 244 | 169 | 236 | 161 | 237 | 162 | 233 | 158 | 240 | 165 |
1. 96 | М8 | 112 | 324 | 212 | 344 | 232 | 360 | 248 | 334 | 222 | 342 | 230 | 352 | 240 |
2,94 | М10 | 112 | 341 | 229 | 365 | 253 | 383 | 271 | 353 | 241 | 362 | 250 | 374 | 262 |
4,9 | М12 | 140 | 421 | 281 | 449 | 309 | 461 | 321 | 435 | 295 | 441 | 301 | 455 | 315 |
7,84 | М14 | 140 | 434 | 294 | 466 | 326 | 472 | 332 | 450 | 310 | 453 | 313 | 469 | 329 |
11,76 | М16 | 168 | 524 | 356 | 558 | 390 | 558 | 390 | 541 | 373 | 541 | 373 | 558 | 390 |
15. 68 | М18 | 168 | 542 | 374 | 582 | 414 | — | — | 562 | 394 | — | — | — | — |
19,6 | М20 | 185 | 603 | 418 | 653 | 468 | — | — | 628 | 443 | — | — | — | — |
24,5 | М22 | 185 | 629 | 444 | 681 | 496 | — | — | 655 | 470 | — | — | — | — |
31,6 | М24 | 212 | 719 | 507 | 787 | 575 | — | — | 753 | 541 | — | — | — | — |
39,2 | М27 | 212 | 757 | 545 | 821 | 609 | — | — | 789 | 577 | — | — | — | — |
49 | М33 | 248 | 881 | 633 | 949 | 701 | — | — | 915 | 667 | — | — | — | — |
61,74 | М36 | 248 | 900 | 652 | 976 | 728 | — | — | 938 | 690 | — | — | — | — |
78,4 | М39 | 265 | 987 | 722 | 1083 | 818 | — | — | 1035 | 770 | — | — | — | — |
98 | М42 | 265 | 1027 | 762 | 1121 | 856 | — | — | 1074 | 809 | — | — | — | — |
122,5 | М48 | 290 | 1133 | 843 | 1231 | 941 | — | — | 1182 | 892 | — | — | — | — |
156,8 | М52 | 290 | 1159 | 869 | 1261 | 971 | — | — | 1210 | 920 | — | — | — | — |
196 | М56 | 308 | 1247 | 939 | 1391 | 1083 | — | — | 1319 | 1011 | — | — | — | — |
Основные размеры деталей талрепов, мм
Нагрузка талрепа, кН 7,84 11,76
s4, мм 8 10
s5, мм 18 20
s6, мм 10 12
s7, мм 22 26
Допускаемая нагрузка талрепа, кН | В | b | b1 | b2 | b3 | b4 | D | D1 | D2 | d | d1 | d2 | d3 | d4 | d5 | n | L2 | |||||||||||||||||
0,98 | 22 | 9 | — | — | 10 | 10 | 16 | 14 | 10 | Мб | 5 | 6 | 4 | 7 | 10 | — | 100 | |||||||||||||||||
1,96 | 30 | 12 | — | — | 12 | 12 | 22 | 18 | 16 | М8 | 8 | 8 | 5 | 14 | 17 | — | 150 | |||||||||||||||||
2,94 | 30 | 12 | — | — | 14 | 14 | 22 | 18 | 20 | M10 | 8 | 10 | 7 | 15 | 20 | — | 150 | |||||||||||||||||
4,9 | 38 | 15 | — | — | 16 | 16 | 25 | 25 | 22 | М12 | 10 | 12 | 8 | 19 | 24 | — | 190 | |||||||||||||||||
7,84 | 38 | 15 | — | — | 18 | 18 | 25 | 25 | 24 | М14 | 10 | 14 | 9 | — | — | — | 190 | |||||||||||||||||
11,76 | 49 | 20 | — | — | 22 | 22 | 32 | 32 | 28 | М16 | 12 | 16 | 11 | — | — | 4 | 230 | |||||||||||||||||
15,68 | 49 | 20 | — | — | 25 | 24 | 32 | 32 | — | М18 | 12 | 18 | 12 | — | — | 4 | 230 | |||||||||||||||||
19,6 | 58 | 23 | 28 | 38 | 27 | 26 | 36 | — | — | М20 | — | 20 | 14 | — | — | 6 | 260 | |||||||||||||||||
24,5 | 58 | 23 | 28 | 38 | 30 | 30 | 36 | — | — | М22 | — | 22 | 16 | — | — | 9 | 260 | |||||||||||||||||
31,6 | 71 | 28 | 30 | 45 | 32 | 32 | 44 | — | — | М24 | — | 25 | 18 | — | — | 9 | 310 | |||||||||||||||||
39,2 | 71 | 28 | 30 | 45 | 36 | 36 | 44 | — | — | М27 | — | 30 | 20 | — | — | 13 | 310 | |||||||||||||||||
49 | 94 | 38 | 40 | 60 | 40 | 40 | 60 | — | — | M33 | — | 32 | 23 | — | — | 13 | 370 | |||||||||||||||||
61,74 | 94 | 38 | 40 | 60 | 44 | 44 | 60 | — | — | М36 | — | 36 | 26 | — | — | 13 | 370 | |||||||||||||||||
78,4 | — | — | 45 | 70 | 49 | 48 | — | — | — | М39 | — | 40 | 29 | — | — | 14 | 410 | |||||||||||||||||
98 | — | — | 45 | 70 | 52 | 52 | — | — | — | М42 | — | 45 | 32 | — | — | 14 | 410 | |||||||||||||||||
122,5 | — | — | 56 | 80 | 58 | 56 | — | — | — | М48 | — | 50 | 36 | — | — | 16 | 460 | |||||||||||||||||
156,8 | — | — | 56 | 90 | 63 | 62 | — | — | — | М52 | — | 55 | 39 | — | — | 18 | 460 | |||||||||||||||||
196 | — | — | 63 | 100 | 68 | 66 | — | — | — | М56 | — | 60 | 43 | — | — | 21 | 500 | |||||||||||||||||
Допускаемая нагрузка талрепа, кН | L3 | L4 | L5 | l | l1 | l2 | l3 | l4 | l5 | l6 | h | h1 | h2 | s | s1 | s2 | s3 | |||||||||||||||||
0,98 | 86 | 86 | 86 | 10 | 13 | 54 | 19 | 20 | 20 | 15 | 5 | — | — | 6 | — | 2 | 4 | |||||||||||||||||
1,96 | 116 | 120 | 137 | 15 | 14 | 80 | 24 | 34 | 34 | 26 | 6 | — | — | 8 | — | 2 | 4 | |||||||||||||||||
2,94 | 126 | 131 | 148 | 15 | 18 | 80 | 28 | 40 | 42 | 30 | 9 | — | — | 8 | — | 2 | 6 | |||||||||||||||||
4,9 | 154 | 159 | 176 | 20 | 22 | 100 | 34 | 47 | 45 | 36 | 10 | — | — | 10 | — | 3 | 6 | |||||||||||||||||
7,84 | 162 | 168 | 184 | 20 | 27 | 100 | 40 | 59 | 48 | 41 | 11 | 24 | 26 | 10 | — | 3 | 6 | |||||||||||||||||
11,76 | 195 | 204 | 217 | 25 | 31 | 122 | 47 | 60 | 55 | 46 | 14 | 26 | 30 | 13 | — | 3 | 6 | |||||||||||||||||
15,68 | 208 | 215 | — | 25 | 36 | 122 | 55 | — | — | — | 15 | — | — | 13 | — | 3 | 8 | |||||||||||||||||
19,6 | 230 | 242 | — | 30 | 39 | 136 | 60 | — | — | — | 18 | — | — | 15 | 12 | — | 8 | |||||||||||||||||
24,5 | 248 | 257 | — | 30 | 47 | 136 | 70 | — | — | — | 20 | — | — | 15 | 12 | — | 8 | |||||||||||||||||
31,6 | 282 | 298 | — | 40 | 49 | 162 | 80 | — | — | — | 22 | — | — | 19 | 14 | — | 10 | |||||||||||||||||
39,2 | 305 | 315 | — | 40 | 60 | 162 | 90 | — | — | — | 25 | — | 19 | 14 | — | 10 | ||||||||||||||||||
49 | 348 | 366 | — | 50 | 65 | 195 | 100 | — | — | — | 29 | — | — | 25 | 18 | — | 12 | |||||||||||||||||
61,74 | 365 | 380 | — | 50 | 72 | 195 | 105 | — | — | — | 32 | — | — | 18 | — | 14 | ||||||||||||||||||
78,4 | 408 | 427 | — | 60 | 81 | 218 | 120 | — | — | — | 36 | — | — | — | 20 | — | 16 | |||||||||||||||||
98 | 430 | 446 | — | 60 | 94 | 218 | 130 | — | — | — | 40 | — | — | — | 20 | — | 18 | |||||||||||||||||
122,5 | 472 | 492 | — | 70 | 101 | 242 | 140 | — | — | — | 45 | — | — | — | 22 | — | 20 | |||||||||||||||||
156,8 | 494 | 510 | — | 70 | 109 | 242 | 150 | — | — | — | 48 | — | — | — | 25 | — | 22 | |||||||||||||||||
196 | 541 | 560 | — | 80 | 116 | 265 | 170 | — | — | — | 54 | — | — | — | 25 | — | 24 |
Материалы деталей талрепов
Наименование деталей | Марка стали |
Муфта штампованная, вилка, ушко, гак, ось с буртиком | Сталь 25 |
Труба | Сталь 20 |
Струна открытой сварной муфты | ВСт3сп4 |
Гайки сварных муфт | ВСт3сп2 |
Шайба закрытой сварной муфты | ВСт3сп |
Качество материала кованых деталей должно соответствовать категории прочности КП 25 по ГОСТ 8479-70. Для остальных деталей несущих элементов предел текучести стали — не менее 230МПа.
Допуски на размеры штамповок — по ГОСТ 7505-89.
Контргайки — по ГОСТ 5916-70. Труба — по ГОСТ 8734-75.
Метрическая резьба — по ГОСТ 24705-81, поле допуска болтов — 8g, гаек — 7Н по ГОСТ 16093-81, сбеги — по ГОСТ 10549-80. Проточки в резьбах не допускаются.
Сварка должна проводиться электродами, механические свойства которых не ниже свойств электродов типа Э42А по ГОСТ 9467-75. Сварные швы зачищают.
В деталях талрепов не должно быть трещин, раковин и других дефектов, влияющих на прочность.
Хвостовики вилок, ушков и гаков должны изготовляться с правой и левой резьбой.
Все детали талрепов должны иметь покрытия по ГОСТ 9.306-85, обеспечивающие эксплуатацию талрепов в обычных и тропических условиях.
« Назад [Талрепы] Далее »
Талреп – применение устройства в строительстве + видео
Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!
Для чего применяется этот замысловатый инструмент?
Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.
Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.
Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.
Как устроен данный механизм и почему?
Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты “стягиваются” ближе к центру, вследствие чего стальной трос и натягивается.
Также, помимо такелажных работ, широко применяется данное приспособление в домашних условиях, в основном, когда надо натянуть крепления для штор, настроить пианино (достичь лучшего звучания, натянуть струны).
Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).
Виды приспособлений для натяжения тросов
Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать “кольцо”, после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.
Вид приспособления “крюк-крюк” используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. “Крюк-кольцо” также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.
В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант “вилка-вилка” очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.
Успех работы и правильная эксплуатация талрепа
Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.
Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.
Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания “залипшего” намертво талрепа.
Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
виды, строение и технология производства
Оглавление
Талрепы являются важным составляющим такелажного оборудования, используются с целью соединения отдельных частей грузовых тросов. Разновидности и параметры регулируются ГОСТ 9690, также европейскими стандартами: предусмотрен талреп DIN 1480 и DIN 1768. Элемент играет важную роль в безопасности проводимых грузоподъемных процессов, поэтому должен обладать высокими показателями прочности и надежности при эксплуатации.
Виды изделий
Исходя из особенностей конструкции и материала изготовления, талрепы бывают следующих видов:
- кольцо-кольцо;
- крюк-крюк;
- крюк-кольцо;
- цепной;
- вилочный.
Деталь цепного типа характеризуется ограниченным употреблением и применяется в случаях, когда элементы соединения расположены далеко друг от друга. Вилочный талреп продуктивный при частотных переналадках. Закрытый вариант представляет собой наиболее надежный среди представленных приспособлений.
Принцип работы заключается в том, что концы рабочего такелажа, требующие соединения, крепятся к кольцу (тип “кольцо-кольцо” или “крюк-кольцо”) или ушку (вариант “вилка-вилка” или “крюк-крюк”), оборудованного резьбой, к которой подсоединяется муфта. Строение и вариант крепления муфты определяются усилением на деталь, зоной для его вольного расположения, силой натяжки.
Материал изготовления
При производстве используют следующее сырье:
- стали модификации Ст. 3 и Ст. 3кп, в соответствии с ГОСТ 380. Материал подвергается термической обработке, после которой степень устойчивости на растяжении должна равняться 450-500 МПа. Применяются для закрепления конструкций, которые не подвергаются большим нагрузкам при эксплуатировании;
- стали 35 ГОСТ 1050 высокого качества, после налаживания должны иметь степень прочности на растяжении минимум 540 МПа. Используются в большинстве случаев.
Резьба на муфтах устанавливается от М5 и в дальнейшем зависит от максимальной нагрузки на деталь. Высокими эксплуатационными характеристиками должен отличаться талреп закрытого типа. Открытый вариант применяется в несложных ситуациях, для нестандартных условий – готовится подходящий чертеж.
Талреп DIN 1480 – строение механизма
Корпус конструкции имеет вид вытянутого цилиндра или кольца. На диаметральных концах находятся отверстия с резьбой, направленность закручивания в которых будет противоположной. В отверстия помещается винт с обеих сторон таким образом, чтобы резьба соответствовала той, что на корпусе. Свободный конец винта оборудован устройством для закрепления стального троса или подобных вариантов.
Корпус в виде цилиндра бывает нескольких типов:
- открытый – резьбовые концы винтов при натяжении сходятся к центру;
- закрытый – преимущественно использование на открытых площадках, что заметно уменьшает вероятность попадания влаги и разного мусора внутрь, которым можно повредить или забить резьбу.
Ответный крепеж, за который будет закреплена вилка, должен отвечать соответствующим параметрам и иметь отверстие для фиксирующего болтика. К примеру, местоположение между лапками каната позволяет сделать дыру, для закрепления в вилке, прямо на месте. При этом элемент должен войти впритык, свободный запас в данном случае не рассматривается.
При наличии крюка можно говорить о встречном крепеже с кольцом или другим способом для его надежного размещения, в результате чего при натягивании исключается вероятность соскальзывания. Если на оголовье винта расположено кольцо, потребуется наоборот – встречный крюк, цепь или что-то иное, что не будет вылетать из механизма при работе, то есть, при прокрутке винтовых оголовок с целью затяжки.
Рэтчет – цепной талреп с трещеткой, имеющий внешние отличия и конструкционные особенности. Представленный вид используется с целью сведения объектов, находящихся довольно далеко друг от друга, используется только в области данной спецификации. На корпусе цепного талрепа расположена рукоятка, что делает конструкцию весьма громоздкой, поэтому параметры не позволяют использовать составляющую во многих случаях.
Где купить подобный талреп? Компания стабильно занимается продажей крепежных изделий по всей России. Ассортимент талрепов по стандарту DIN 1480 представлен на https://krepeg-optom. ru/talrep-din-1480/. Оптимальное соотношение цена-качество, а также удобные условия работы!
Технология производства
Механизмы типа “вилка-вилка”, “кольцо-кольцо”, “крюк-крюк”, “крюк-кольцо” эксплуатируются в довольно непростых условиях. Объясняется это тем, что при возникновении нагрузки все составляющие работают на растяжку, иногда – с изгибом. Сила также изменяется по истечении времени, при этом показатели жизнестойкости и крепости приспособления также зависит от предела износостойкости материала.
В схемах важной составляющей является муфта. В качестве натяжителя, эксплуатируется при нагрузках знакопеременного типа. Помимо этого, рамная конструкция шаблонных соединительных муфт чаще всего имеет возможность концентрации напряжения в местах перехода от боковых стоек до основания резьбы. На чертежах такие переходы имеют вид радиусных закруглений, диаметр которых определяется, исходя из габаритов талрепа в сборном виде.
При производстве данной продукции исключается изготовление сварочным способом. Также нежелательно литье, даже с использованием конструкционных сталей высокого качества. Применяя любой технологический способ производства, существует большая вероятность присутствия раковин и пустот в отливке, в результате чего поперечное сечение может быть критически ослаблено. При фрезеровке существенно нарушаются эксплуатационные возможности. Механическая обработка деталей, находящихся в данном узле, является причиной перерезывания волокон макроструктуры металла, что негативным образом влияет на износостойкость материала и понижает показатель долговечности.
Самой лучшей для производства деталей, имеющихся в составе приспособлений, называют технологию горячей штамповки. В данном случае наблюдается пластическое перераспределение размера деформируемого металла, при этом изгиб волокон происходит по контуру, благодаря чему поковка сохраняет прочность.
Холодная объемная штамповка оказывает упрочняющее воздействие на металл, в результате чего допустимо производство деталей из более дешевых марок, имеющих меньшее число кислорода.
После штамповки детали проходят термическую обработку при t° 820-860° С, затем – охлаждаются на свежем воздухе. Закалка происходит при аналогичной температуре. В результате твердость изделий должна составлять 190-220 НВ. Для защиты от коррозии используется оцинкованный талреп.
Как правильно выбрать товар
При покупке приспособлений, нужно обращать внимание на следующие детали:
- эксплуатационные нагрузки на узел;
- размеры области, в которой должно находится изделие;
- уровень защиты от коррозии и рабочая обстановка (пыль, грязь и т.д.).
Детали высчитываются из предельного значения растягивающего напряжения, учитывая резерв прочности. Данный коэффициент обладает наибольшим значением для грузоподъёмных конструкций вертикального типа.
Ответственности и внимательности требует выбор оголовка. При вероятности выпадения троса из петли, используются закрытые варианты – цепные или «кольцо-кольцо». В цепном приспособлении должно присутствовать место для рукоятки. Для эксплуатирования в нестандартных условиях, изделия могут производиться из нержавеющих составляющих, дополняться механизмами для автоматизированной строповки, храповыми устройствами и пр.
Подвеска ПТ с одной тягой, регулируемой талрепом — ООО «ГазСнабСтрой»
Прайс-лист на подвески ПТ с одной тягой, регулируемой талрепом
Наименование изделия | Ду, мм | Условная масса, кг | Условная нагрузка Pmax, кгс | Высота h, мм, не менее | a, мм | a1, мм | d, мм | I, мм | I1, мм | I2, мм | I3, мм | Цена, руб* |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ПТ-32-50 | 32 | 1,00 | 50 | 630 | 26 | 25 | 10 | 38 | 125.0 | 49.5 | 305 | 120 |
ПТ-38-80 | 38 | 1,00 | 80 | 630 | 26 | 25 | 10 | 40 | 125. 0 | 49.5 | 305 | 120 |
ПТ-45-100 | 45 | 1,00 | 100 | 630 | 26 | 25 | 10 | 45 | 125.0 | 49.5 | 305 | 120 |
ПТ-57-200 | 57 | 1,40 | 200 | 630 | 26 | 25 | 10 | 52 | 125.0 | 49.5 | 305 | 168 |
ПТ-76-250 | 76 | 1,60 | 250 | 660 | 26 | 25 | 10 | 60 | 125.0 | 49.5 | 305 | 192 |
ПТ-89-400 | 89 | 2,20 | 400 | 760 | 34 | 25 | 12 | 67 | 125.0 | 52.5 | 380 | 264 |
ПТ-108-400 | 108 | 2,30 | 400 | 760 | 34 | 25 | 12 | 80 | 125. 0 | 52.5 | 380 | 276 |
ПТ-133-900 | 133 | 4,70 | 900 | 900 | 43 | 45 | 16 | 90 | 150.0 | 71.0 | 480 | 564 |
ПТ-159-1100 | 159 | 5,10 | 1100 | 950 | 43 | 45 | 16 | 108 | 150.0 | 71.0 | 480 | 612 |
ПТ-194-1800 | 194 | 8,60 | 1800 | 1100 | 51 | 45 | 20 | 130 | 160.0 | 95.0 | 557 | 1 032 |
ПТ-219-2000 | 219 | 8,70 | 2000 | 1100 | 51 | 45 | 20 | 140 | 160.0 | 95.0 | 557 | 1 044 |
ПТ-273-1500 | 273 | 7,00 | 1500 | 1000 | 43 | 45 | 16 | 170 | 150. 0 | 71.0 | 498 | 840 |
ПТ-273-2400 | 273 | 11,00 | 2400 | 1170 | 51 | 45 | 20 | 180 | 160.0 | 95.0 | 585 | 1 320 |
ПТ-325-1800 | 325 | 9,50 | 1800 | 1170 | 51 | 45 | 20 | 195 | 160.0 | 95.0 | 557 | 1 140 |
ПТ-325-3400 | 325 | 22,00 | 3400 | 1400 | 62 | 45 | 24 | 205 | 180.0 | 101.0 | 710 | 2 640 |
ПТ-377-2400 | 377 | 11,90 | 2400 | 1250 | 51 | 45 | 20 | 230 | 160.0 | 95.0 | 585 | 1 428 |
ПТ-377-3400 | 377 | 22,90 | 3400 | 1400 | 62 | 45 | 24 | 230 | 180. 0 | 101.0 | 710 | 2 748 |
ПТ-426-2400 | 426 | 12,10 | 2400 | 1280 | 51 | 45 | 20 | 260 | 160.0 | 95.0 | 585 | 1 452 |
ПТ-426-3400 | 426 | 24.00 | 3400 | 1430 | 62 | 45 | 24 | 260 | 180.0 | 101.0 | 710 | 2 880 |
ПТ-480-3400 | 480 | 25,00 | 3400 | 1450 | 62 | 45 | 24 | 285 | 180.0 | 101.0 | 710 | 3 000 |
ПТ-480-4500 | 480 | 33,20 | 4500 | 1600 | 71 | 55 | 27 | 290 | 200.0 | 112.0 | 770 | 3 984 |
ПТ-530-3400 | 530 | 31,90 | 3400 | 1480 | 62 | 45 | 24 | 310 | 180. 0 | 101.5 | 770 | 3 828 |
ПТ-530-5500 | 530 | 44,00 | 5500 | 1700 | 77 | 55 | 30 | 320 | 200.0 | 117.5 | 846 | 5 280 |
* — Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления и поставки.
Подвеска ПТ с одной тягой, регулируемой талрепом чертеж с размерами
Техническая документация
Подвеска ПТ с одной тягой, регулируемой талрепом
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Скачать «Детали стальных трубопроводов. Подвески. Типы и основные размеры. ГОСТ 16127–78»
ЗВЕНО ПРОМЕЖУТОЧНОЕ ПРР, ПР
Категории
- Сцепная арматура
- Серьги
- Скобы
- Узлы крепления
- Ушки
- Звенья переходные
- Звенья промежуточные
- Поддерживающая арматура
- Зажимы поддерживающие
- Зажимы опорные
- Подвесы многороликовые
- Распорки специальные
- Натяжная арматура
- Зажимы натяжные болтовые
- Зажимы натяжные клиновые
- Зажимы натяжные прессуемые
- Зажимы клыковые
- Соединительная арматура
- Зажимы плашечные
- Зажимы ремонтные
- Зажимы соединительные овальные
- Зажимы соединительные прессуемые
- Зажимы заземляющие
- Зажимы петлевые
- Контактная арматура
- Зажимы аппаратные прессуемые
- Зажимы аппаратно-штыревые
- Зажимы ответвительные
- Защитная арматура
- Балласты
- Гасители вибрации
- Гасители пляски и маятники
- Муфты предохранительные
- Протекторы защитные спиральные
- Распорки дистанционные
- Распорки демпфирующие
- Рога разрядные
- Узлы крепления экранов
- Устройства защиты
- Кольца защитные
- Экраны защитные
- Спиральная арматура
- Спиральные вязки
Главная »
Продукция » Линейная арматура » Звенья промежуточные
Предназначены для регулирования длины подвески, перехода от одного вида соединения к другому, изменения расположения оси шарнирности соединения арматуры, рассчитанной на разные нагрузки. Компания ООО «ЭнергоКомплект» предлагает эту продукцию со своих складов, по все территории Российской Федерации, цена договорная.
Наиболее распространенные типы, которые используются при монтаже ВЭЛ, это:
- ПР (прямые)
- 2ПР (прямые двойные)
- ПРР (регулируемые)
- 2ПРР (регулируемые двойные)
- ПРВ (вывернутые)
- ПТМ (монтажные)
- ПТР (талрепы)
- ПРЦ (цепные)
Прямые типа ПР
являются одинарными удлиняющими элементами, которые предназначены для увеличения и регулирования длины изолирующей подвески. Изделие изготавливается в соответствии с ТУ 3449-038-84716711-2009, ТУ 3449-109-00111120-95.
Марка ПР |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка Р, кН |
Поз. | |||||
A |
b |
D |
D1 |
H |
L | ||||
4-1А |
45 |
14 |
32 |
15 |
7 |
77 |
0,2 |
40 |
2 ,3 |
7-6 |
70 |
16 |
42 |
17 |
40 |
112 |
0,44 |
70 |
2, 3 |
7-6В |
130 |
16 |
40 |
17 |
16 |
170 |
0,43 |
70 |
1 |
10-6В |
130 |
18 |
40 |
19 |
18 |
170 |
0,45 |
100 |
1 |
12-6 |
85 |
22 |
51 |
23 |
50 |
136 |
0,94 |
120 |
2, 3 |
12-6В |
140 |
22 |
48 |
23 |
22 |
188 |
0,74 |
120 |
1 |
16-6 |
100 |
25 |
51 |
26 |
55 |
156 |
1,36 |
160 |
2, 3 |
16-6В |
150 |
25 |
52 |
26 |
24 |
202 |
0,91 |
160 |
1 |
21-6В |
150 |
28 |
60 |
29 |
28 |
210 |
1,3 |
210 |
1 |
25-6В |
200 |
32 |
66 |
34 |
30 |
266 |
2 |
250 |
1 |
30-6В |
200 |
36 |
72 |
38 |
36 |
272 |
2,5 |
300 |
1 |
35-6В |
250 |
38 |
80 |
40 |
36 |
330 |
3,6 |
350 |
1 |
45-6В |
250 |
40 |
86 |
42 |
40 |
336 |
4,1 |
450 |
1 |
53-6В |
250 |
42 |
95 |
44 |
42 |
345 |
5,4 |
530 |
1 |
60-6В |
250 |
45 |
100 |
47 |
48 |
350 |
6,5 |
600 |
1 |
75-6В |
250 |
50 |
110 |
52 |
53 |
360 |
8,2 |
750 |
1 |
90-6В |
300 |
56 |
120 |
58 |
56 |
420 |
11,2 |
900 |
1 |
110-6В |
300 |
60 |
135 |
62 |
63 |
435 |
15 |
1100 |
1 |
21-6 |
105 |
28 |
60 |
29 |
60 |
163 |
1,75 |
210 |
2 |
25-6 |
110 |
32 |
65 |
34 |
65 |
174 |
2,35 |
250 |
2 |
30-6 |
130 |
36 |
70 |
38 |
70 |
200 |
3,24 |
300 |
2 |
35-6 |
140 |
38 |
75 |
40 |
75 |
216 |
4 |
350 |
2 |
45-6 |
150 |
40 |
85 |
42 |
85 |
236 |
5,3 |
450 |
2 |
53-6 |
165 |
42 |
90 |
44 |
90 |
259 |
6,38 |
530 |
2 |
60-6 |
185 |
45 |
95 |
47 |
95 |
292 |
8,9 |
600 |
2 |
75-6 |
195 |
50 |
105 |
52 |
105 |
313 |
11,6 |
750 |
2 |
90-6 |
215 |
56 |
115 |
58 |
115 |
344 |
14,87 |
900 |
2 |
110-6 |
240 |
60 |
130 |
62 |
130 |
380 |
20 |
1100 |
2 |
120-1 |
300 |
65 |
145 |
67 |
65 |
445 |
15 |
1200 |
1 |
120-6 |
260 |
65 |
150 |
67 |
150 |
420 |
29,6 |
1200 |
2 |
135-1 |
350 |
70 |
160 |
72 |
70 |
510 |
20,4 |
1350 |
1 |
270-1 |
500 |
108 |
250 |
111 |
108 |
750 |
60,7 |
1200 |
1 |
Двойные типа 2ПР
. Предназначены для увеличения длины подвесок и сцепления между собой арматуры с однолапчатыми проушинами. Состоят из двух одинаковых пластин с двумя отверстиями на концах, комплектуются пальцами с резьбовыми концами, гайками и шплинтами.
Марка |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг | |||||
d |
B |
B1 |
H |
L |
L1 | |||
2ПР-7-1 |
16 |
17 |
61 |
36 |
70 |
90 |
70 |
0,49 |
2ПР-12-1 |
22 |
23 |
78 |
50 |
85 |
145 |
120 |
1,25 |
2ПР-16-1 |
25 |
26 |
83 |
60 |
100 |
170 |
160 |
1,87 |
2ПР-21-1 |
28 |
29 |
98 |
56 |
105 |
175 |
210 |
2,73 |
2ПР-25-1 |
32 |
34 |
110 |
63 |
110 |
190 |
250 |
3,68 |
2ПР-30-1 |
36 |
38 |
120 |
70 |
130 |
210 |
300 |
5,31 |
2ПР-35-1 |
38 |
40 |
125 |
75 |
140 |
230 |
350 |
6,27 |
2ПР-45-1 |
40 |
42 |
130 |
80 |
150 |
250 |
450 |
7,67 |
2ПР-53-1 |
42 |
44 |
137 |
85 |
150 |
250 |
450 |
9,2 |
2ПР-10-1 |
45 |
47 |
142 |
95 |
185 |
305 |
600 |
11,9 |
2ПР-75-1 |
50 |
52 |
162 |
110 |
195 |
325 |
750 |
16,4 |
2ПР-90-1 |
56 |
58 |
175 |
120 |
215 |
365 |
900 |
21 |
2ПР-110-1 |
60 |
62 |
185 |
140 |
240 |
420 |
1100 |
27,6 |
Регулируемые типа ПРР
Звено промежуточное ПРР 7-1 предназначено для ступенчатой регулировки длины изолирующей подвески. Оно состоит из четырех пластин, которые попарно образуют двухлапчатаю и однолапчатаю части. В пластинах на различном расстоянии выполнены отверстия, что позволяет с помощью перестановки пальцев в отверстиях изменять длину и за счет этого менять длину изолирующей подвески. На пластинах, образующих однолапчатую часть, выполнены перегибы, позволяющие обеспечить нормируемые размеры соединений проушин. Звено ПРР комплектуется двумя пальцами с резьбовыми концами, гайками и шплинтами. Промежуточные изделия изготавливаются по ТУ 3449-018-40064547-01, ТУ 3449 -025-59116459-06, ТУ 3449-001-52819896-2010.
Марка ПРР |
Регулируемая длина, А |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка, кН, не менее | |||||||
max |
min |
B |
Bi |
b |
D |
d |
L |
H | |||
4-1 |
440 |
300 |
56 |
15 |
14 |
15 |
14 |
476 |
30 |
1,04 |
40 |
7-1 |
490 |
305 |
56 |
17 |
16 |
17 |
16 |
534 |
40 |
1,77 |
70 |
12-1 |
545 |
350 |
79 |
23 |
22 |
23 |
22 |
609 |
50 |
3,73 |
120 |
12-1А |
490 |
305 |
78 |
23 |
22 |
23 |
22 |
550 |
45 |
3,38 |
120 |
12-3 |
- |
- |
78 |
23 |
22 |
23 |
22 |
470 |
75 |
5,81 |
120 |
16-1 |
545 |
350 |
90 |
26 |
25 |
26 |
25 |
609 |
56 |
4,76 |
160 |
16-1А |
490 |
305 |
83 |
26 |
25 |
26 |
25 |
560 |
60 |
4,6 |
160 |
16-3 |
- |
- |
83 |
26 |
25 |
26 |
25 |
480 |
85 |
6,81 |
160 |
21-1 |
750 |
475 |
98 |
29 |
28 |
29 |
28 |
820 |
56 |
8,76 |
210 |
21-3 |
98 |
29 |
28 |
29 |
28 |
520 |
90 |
11,17 |
210 | ||
25-1 |
110 |
34 |
32 |
34 |
32 |
830 |
63 |
10,90 |
250 | ||
30-1 |
120 |
38 |
36 |
38 |
36 |
70 |
14,65 |
300 | |||
35-1 |
950 |
600 |
125 |
40 |
38 |
40 |
38 |
1040 |
75 |
20,51 |
350 |
45-1 |
130 |
42 |
40 |
42 |
40 |
1050 |
80 |
23 |
450 | ||
53-1 |
137 |
44 |
42 |
44 |
42 |
85 |
26,68 |
530 | |||
60-1 |
142 |
47 |
45 |
47 |
45 |
1070 |
95 |
31,65 |
600 | ||
75-1 |
1150 |
750 |
162 |
52 |
50 |
52 |
50 |
1280 |
110 |
48,2 |
750 |
90-1 |
1400 |
835 |
175 |
58 |
56 |
58 |
56 |
1550 |
120 |
62,75 |
900 |
120-1 |
1450 |
900 |
195 |
67 |
65 |
67 |
65 |
1630 |
180 |
102,4 |
1200 |
135-1 |
215 |
72 |
70 |
72 |
70 |
123,4 |
1350 | ||||
160-1 |
240 |
77 |
75 |
77 |
75 |
1650 |
200 |
167,5 |
1600 | ||
180-1 |
240 |
83 |
80 |
83 |
80 |
169,6 |
1800 |
Двойные типа 2ПРР
применяются для установки на них лучевого коромысла типа 2КЛ, 3КЛ, 5КЛ, 8КЛ в натяжных изолирующих подвесках с раздельным креплением изоляторов.
Состоят из двух одинаковых пластин с тремя отверстиями посередине. ТУ 3449-018-40064547-01, ТУ 3449-038-84716711-2009.
Обозначение |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка, кН | |||||
A |
B |
B1 |
d |
L |
H | |||
2ПРР-7-2 |
245 |
61 |
17 |
16 |
285 |
36 |
1,05 |
70 |
2ПРР-12-2 |
275 |
78 |
23 |
22 |
335 |
45 |
2,03 |
120 |
2ПРР-12-2А |
245 |
78 |
23 |
22 |
305 |
45 |
2 |
120 |
2ПРР-16-2 |
275 |
83 |
26 |
25 |
345 |
60 |
2,94 |
160 |
2ПРР-16-2А |
245 |
83 |
26 |
25 |
315 |
60 |
2,66 |
160 |
2ПРР-21-2 |
375 |
98 |
29 |
28 |
445 |
56 |
4,92 |
210 |
2ПРР-25-2 |
110 |
34 |
32 |
455 |
63 |
6,69 |
250 | |
2ПРР-30-2 |
120 |
38 |
36 |
70 |
8,72 |
300 |
Вывернутые типа ПРВ
предназначены для изменения плоскости (оси) шарнирности соединяемой в подвеске сцепной арматуры. Соответствуют ТУ 3449-109-00111120-95, ТУ 3449-018-40064547-01.
Обозначение |
Размеры, мм |
Масса,кг |
Разрушающая нагрузка, кН | ||||
A |
b |
D |
D1 |
L | |||
ПРВ-7-1 |
130 |
16 |
40 |
17 |
170 |
0,43 |
70 |
ПРВ-12-1 |
140 |
22 |
48 |
23 |
188 |
0,74 |
120 |
ПРВ-16-1 |
150 |
25 |
52 |
26 |
202 |
0,91 |
160 |
ПРВ-21-1 |
150 |
28 |
60 |
29 |
210 |
1,3 |
210 |
ПРВ-25-1 |
200 |
32 |
66 |
34 |
266 |
2 |
250 |
ПРВ-30-1 |
200 |
36 |
72 |
38 |
272 |
2,5 |
300 |
ПРВ-35-1 |
250 |
38 |
80 |
40 |
330 |
3,6 |
350 |
ПРВ-45-1 |
250 |
40 |
86 |
42 |
336 |
4,1 |
450 |
ПРВ-53-1 |
250 |
42 |
95 |
44 |
345 |
5,4 |
530 |
ПРВ-60-1 |
250 |
45 |
100 |
47 |
350 |
6,5 |
600 |
ПРВ-75-1 |
250 |
50 |
110 |
52 |
360 |
8,2 |
750 |
ПРВ-90-1 |
300 |
56 |
120 |
58 |
420 |
11,2 |
900 |
ПРВ-110-1 |
300 |
60 |
135 |
62 |
435 |
15 |
1100 |
ПРВ-120-1 |
300 |
65 |
150 |
67 |
450 |
15 |
1200 |
ПРВ-135-1 |
350 |
70 |
160 |
72 |
510 |
20,4 |
13500 |
ПРВ-270-1 |
500 |
108 |
250 |
111 |
750 |
60,7 |
27000 |
Монтажное типа ПТМ
звено промежуточное предназначено для удобства монтажа натяжных и поддерживающих изолирующих подвесок. Соответствует ТУ 3449-018-40064547-01.
Марка |
Размеры, мм |
Масса, кг |
Разрушающая нагрузка, кН |
Поз. | |||||||||
A |
A1 |
B2 |
B1 |
B |
b |
D |
d |
L |
H | ||||
ПТМ-4-1 |
75 |
50 |
34 |
15 |
56 |
14 |
15 |
14 |
84 |
109 |
0,34 |
40 |
1 |
ПТМ-7-2 |
80 |
60 |
36 |
17 |
61 |
16 |
17 |
16 |
97 |
117 |
0,7 |
70 |
1 |
ПТМ-7-3 |
50 |
50 |
- |
17 |
61 |
- |
17 |
16 |
88 |
88 |
0,7 |
70 |
3 |
ПТМ-7-3А |
50 |
50 |
36 |
17 |
61 |
- |
17 |
16 |
86 |
86 |
0,63 |
70 |
2 |
ПТМ-12-2 |
100 |
80 |
52 |
23 |
78 |
22 |
23 |
22 |
132 |
152 |
1,8 |
120 |
1 |
ПТМ-12-3 |
70 |
70 |
- |
23 |
78 |
- |
23 |
22 |
122 |
122 |
1,8 |
120 |
3 |
ПТМ-12-3А |
70 |
70 |
52 |
23 |
78 |
- |
23 |
22 |
122 |
122 |
1,7 |
120 |
2 |
ПТМ-16-2 |
110 |
90 |
64 |
26 |
83 |
25 |
26 |
25 |
154 |
174 |
2,2 |
160 |
1 |
ПТМ-16-3 |
80 |
80 |
- |
26 |
83 |
- |
|
|
144 |
144 |
2,4 |
160 |
3 |
ПТМ-16-3А |
80 |
80 |
64 |
26 |
83 |
- |
|
|
144 |
144 |
2,34 |
160 |
2 |
ПТМ-21-2 |
115 |
90 |
60 |
29 |
93 |
28 |
29 |
28 |
153 |
178 |
2,6 |
210 |
1 |
ПТМ-21-3 |
80 |
80 |
- |
29 |
93 |
- |
29 |
28 |
146 |
146 |
3,08 |
210 |
3 |
ПТМ-21-3А |
80 |
80 |
60 |
29 |
93 |
- |
29 |
28 |
140 |
140 |
2,87 |
210 |
2 |
ПТМ-25-2 |
135 |
100 |
72 |
34 |
110 |
32 |
34 |
32 |
172 |
207 |
4,9 |
250 |
1 |
ПТМ-25-3 |
95 |
95 |
- |
34 |
110 |
- |
34 |
32 |
167 |
167 |
5,03 |
250 |
3 |
ПТМ-25-3А |
95 |
95 |
72 |
34 |
110 |
- |
34 |
32 |
167 |
167 |
4,83 |
250 |
2 |
ПТМ-30-2 |
140 |
100 |
72 |
38 |
120 |
36 |
38 |
36 |
172 |
212 |
6,7 |
300 |
1 |
ПТМ-30-3 |
100 |
100 |
- |
38 |
120 |
- |
38 |
36 |
172 |
172 |
6,72 |
300 |
3 |
ПТМ-30-3А |
100 |
100 |
72 |
38 |
120 |
- |
38 |
36 |
172 |
172 |
6,02 |
300 |
2 |
ПТМ-35-2 |
150 |
110 |
80 |
40 |
125 |
38 |
40 |
38 |
190 |
230 |
8,1 |
350 |
1 |
ПТМ-45-2 |
160 |
120 |
90 |
42 |
130 |
40 |
42 |
40 |
210 |
250 |
9,9 |
450 |
1 |
ПТМ-53-2 |
165 |
120 |
96 |
44 |
137 |
42 |
44 |
42 |
216 |
261 |
11,8 |
530 |
1 |
ПТМ-60-2 |
185 |
140 |
110 |
47 |
142 |
45 |
47 |
45 |
250 |
295 |
15,4 |
600 |
1 |
ПТМ-75-2 |
195 |
150 |
120 |
52 |
162 |
50 |
52 |
50 |
270 |
315 |
20,5 |
750 |
1 |
ПТМ-90-2 |
220 |
170 |
140 |
58 |
175 |
56 |
58 |
56 |
310 |
360 |
27,3 |
900 |
1 |
ПТМ-110-2 |
245 |
200 |
165 |
62 |
195 |
60 |
62 |
60 |
365 |
410 |
37 |
1100 |
1 |
ПТМ-120-1 |
300 |
250 |
180 |
67 |
195 |
65 |
67 |
65 |
430 |
480 |
44,3 |
1200 |
1 |
ПТМ-135-1 |
320 |
270 |
180 |
72 |
215 |
70 |
72 |
70 |
450 |
500 |
47,4 |
1350 |
1 |
ПТМ-160-1 |
340 |
290 |
200 |
77 |
245 |
75 |
77 |
75 |
490 |
540 |
73,8 |
1600 |
1 |
ПТМ-180-1 |
360 |
310 |
200 |
83 |
250 |
80 |
83 |
80 |
510 |
560 |
81,1 |
1800 |
1 |
Типа ПТР – Талрепы
предназначены для плавной регулировки длины изолирующей подвески, за счет винтовой нарезки на подвижных деталях.
Одновременно обеспечивают переход от арматуры одного ряда нагрузок, к другой. ТУ 3449-018-40064547-01, ТУ 3449-001-52819896-2010.
Марка |
Размеры, мм |
Регулируемая длина L, мм |
Разрушающая нагрузка, кН |
Масса, кг | ||||||
d |
H |
B1 |
В |
L1 |
L |
min |
max | |||
ПТР-7-1 |
14 |
34 |
17 |
62 |
45 |
618 |
590 |
827 |
66,64 |
2,95 |
ПТР-10-1 |
16 |
34 |
20 |
68 |
45 |
618 |
586 |
819 |
88,26 |
3,78 |
ПТР-12-1 |
18 |
45 |
24 |
81 |
55 |
700 |
664 |
935 |
117,68 |
5,67 |
ПТР-16-1 |
20 |
45 |
27 |
85 |
55 |
738 |
698 |
963 |
156,90 |
7,18 |
ПТР-21-1 |
24 |
45 |
30 |
93 |
65 |
802 |
754 |
1 015 |
205,94 |
9,50 |
ПТР-25-1 |
26 |
56 |
36 |
108 |
70 |
854 |
802 |
1 100 |
245,16 |
13,80 |
ПТР-30-1 |
28 |
56 |
36 |
112 |
75 |
913 |
857 |
1 161 |
294,20 |
17,53 |
ПТР-60-2 |
38 |
85 |
48 |
161 |
120 |
1 195 |
1 119 |
1 460 |
600,00 |
40,00 |
Цепные типа ПРЦ
предназначены для переходов от соединения палец-проушина к цепному соединению. ТУ 3416-11124-88, ТУ 3449-038-84716711-2009.
Марка |
Размеры, мм |
Разрушающая нагрузка, кН |
Масса, кг | |||||||
B |
B1 |
B2 |
d |
d1 |
d2 |
H |
h2 | |||
ПРЦ-7-2 |
16 |
110 |
46 |
18 |
25 |
17 |
64 |
110 |
70 |
1,02 |
ПРЦ-12-2 |
22 |
125 |
60 |
25 |
32 |
23 |
73 |
124 |
120 |
1,88 |
Оптимальные цены от ООО «ЭнергоКомплект».
такелажные средства, приспособления, крепления и инструмент
Можно смело утверждать, что практически каждый человек видел такое полезное приспособление, как натяжитель троса. Многие даже умеют пользоваться этим устройством. Однако мало кто знает, что у данного устройства имеется название – это талреп. Это слово было введено в обращение профессиональными такелажниками. В нашей статье мы расскажем о талрепах, их ключевых особенностях, а также советах по правильной эксплуатации.
Применение талрепов – где они используются
Широкое применение этот вид натяжителей нашел в области грузовых и морских перевозок. На сегодняшний день невозможно представить ни один тяжелый или негабаритный груз, который бы крепился без помощи талрепов. Благодаря специальной конструкции, устройство обладает возможностями справляться с очень тяжелыми грузами, масса которых достигает нескольких десятков тонн. Первоначально мастера использовали механизм для соединения металлических и деревянных конструкций разных типов и видов.
Талреп представляет собой такое приспособление, которое идеально подходит для закрепления грузов при такелажных работах, а также транспортировке товаров. К примеру, механизм будет незаменим в случаях, когда требуется выполнить монтаж громоздких антенн или металлических конструкций.
Современные талрепы производятся из высококачественной нержавеющей стали. За счет этого механизмы обладают стойкостью к разрушительному воздействию коррозии. Для усиления эксплуатационных характеристик, а также для увеличения уровня надежности, прочности и долговечности устройства, их часто покрывают различными напылениями. Огромной популярностью пользуются оцинкованные талрепы, стоимость которых несколько выше средней цены на аналогичные устройства.
При этом стоимость является полностью оправданной. Суть в том, что металлические натяжители тросов, как правило, используются для закрепления грузов снаружи, под открытым небом. Следовательно, они подвержены воздействию окружающей среды. Если же приобрести инструмент, покрытый цинком, то о проблемах, связанных деформацией или разрушением вследствие действия атмосферных осадков, можно забыть навсегда.
При покупке натяжителей тросов в первую очередь внимание следует уделять толщине и длине канатов и тросов, для работы с которыми требуется талреп. Несмотря на то, что они способны выдерживать колоссальные нагрузки, создаваемые многотонными предметами, параметры самих талрепов отличаются компактностью. Так, размеры находятся в диапазоне от нескольких до десятков сантиметров. Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов.
Талреп изнутри – как он устроен
Внешне талреп напоминает обычную муфту, которая состоит из нескольких винтов. Особенность заключается в том, что на винтах нанесена резьба с противоположным ходом. Еще один важный элемент любого талрепа – это металлическое основание, на которое накручиваются винты. Как правило, основание отличается цилиндрической формой. Однако далеко не всегда используются основания. Более простые и примитивные модели оснащаются специальными кольцами. Естественно, основание из металла обеспечивает большую прочность и надежность устройства. В любом случае, работа механизма осуществляется за счет стягивания винтов ближе к центру. Результатом становится максимальное натяжение тросов, веревок, ремней или канатов- в зависимости от того, что именно стягивается талрепом.
Грузоперевозки и такелажные работы – это далеко не единственная сфера применения натяжителей. Например, талрепы могут использоваться в быту, в частности, для настройки фортепиано (натягивание струн для достижения лучшего звучания), а также в случае необходимости подтянуть крепления для штор.
В большинстве случаев приборы для работы с тросами производятся открытыми, то есть винты для регулировки силы натяжения находятся на виду. Корпус может быть изготовлен методом литья, сварки или ковки. Следующий этап технологического процесса заключается в фрезеровании двух отверстий, посредством которых можно изменять усилие и длину. Независимо от метода производства каждой конкретной детали, входящей в состав натяжителя, само устройство выполняется токарным способом.
Конструкция любого талрепа представлена следующими основными составляющими:
- Металлический корпус
- Два винта с противоположной резьбой
- Оголовок винта, который выполняется в виде кольца, крюка или вилки.
Следует отметить, что также существуют модели и с закрытым типом винтов, которые требуются для обеспечения дополнительной защиты перевозимых товаров, поскольку придется затратить большее количество времени для ослабления винтов. Кроме этого закрытые талрепы пользуются спросом при работе с тяжелыми огромными объектами в сложных погодных условиях.
Талрепы для канатов – основные их виды
Покупая талреп для натяжки тросов, вы должны определиться с его маркировкой, а также особенностями каждой конкретной модели. Выделяют несколько видов устройств для крепления товаров:
- 1.
О+О – на каждом оголовке винта располагаются кольца - 2.
С+О – на оголовках находится кольцо и крюк - 3.
С+С – талреп представлен в конфигурации с двумя крюками - 4.
В+В — на винтах находятся вилки
Это самые популярные модели, которые на данный момент представлены на рынке. Для усиления натяжения или его ослабления требуется вращать винты, в результате чего они будут двигаться либо от центра, либо к центральной части устройства. В первом случае сила натяжения будет уменьшаться, тогда как движение винтов к центру свидетельствует об усилении силы натяжения троса. Существуют усиленные модели, которые называются грузовыми талрепами. Особенностью подобных устройств является крепкая и долговечна сталь, способная переносить огромные нагрузки. Так, грузовые механизмы массой порядка 25 килограмм обеспечивают закрепление предметов с общей массой вплоть до 90 тонн.
Для усиления натяжения требуется вращать винты
Также отметим, что талрепы вида «крюк-крюк» нашли применение в тех случаях, когда груз крепится к прочным изделиям наподобие антенн, мачт, а также тросов или канатов. Если же вы приобрели устройство с типов «кольцо-кольцо», то для закрепления такого талрепа требуется предмет крюкообразной формы. В противном случае О-образный натяжитель закрепить не представляется возможным. Подвижные элементы подобных механизмов присутствует специальная резьба, необходимая для регулировки и изменения длины троса. В современных приборах появляются дополнительные приспособления, задача которых заключается в изменении уровня плавности натяжения. Область применения подобных устройств – это натягивание волоконно-оптических кабелей под малые нагрузки.
При работе с талрепами указанных выше разновидностей следует учесть тот факт, что их использование категорически запрещено для закрепления несущих конструкций. В этом случае может помочь вариант «вилка-вилка» на оголовках винтов. Очень популярный и востребованный вариант исполнения натяжителей. Посредством такого прибора такелажники получают возможность в кратчайшие сроки настроить длину троса и уровень его натяжения. Однако для подъема предметов данный инструмент не подойдет. Его основное предназначение заключается в страховке, растяжке, а также настройке подвески.
В некоторых ситуациях применяются цепные талрепы, которые могут похвастаться существенно большей длиной. Благодаря такой особенности, инструмент может быть использован для захвата двух или даже более предметов с целью их стягивания, задавая определенный уровень натяжения.
Правильная эксплуатация талрепов – в чем секрет успешной работы
Подвергать талреп для троса необходимо только таким нагрузкам, на которые он рассчитан. В случае деформации каких-либо отдельных элементов вследствие повышенных нагрузок, необходимо моментально отреагировать на происходящее: уменьшить уровень натяжения тросов и заменить компоненты, которые вышли из строя. Причем выполнять подобные действия требуется с максимальной осторожностью и внимательностью, чтобы натянутый трос не разрушил механизм и не причинил вам вреда.
Радиальные или боковые нагрузки, значительно сокращают ресурс жизни приборов, поскольку талрепы для испытания подобных нагрузок не предназначены. В этой связи требуется постоянный контроль за инструментом до работы, во время и обязательно после. Любые, даже самые мелкие и незначительные на первый взгляд деформации, недопустимы. Выбирая правильное устройство для работы с грузами соответствующих габаритов и веса, вы сведете к минимуму вероятность выхода прибора из строя.
- Нанесение смазки
- Полировка войлочным кругом
- Промывка бензином
- Прогон инструмента вхолостую
Одна из самых часто возникающих проблем с натяжителями – это намертво залипший талреп, раскрутить винты которого бывает невероятно сложно даже для физически развитых мужчин. Во избежание подобных проблем необходимо пользоваться специальными смазками, в том числе с присадкой бисульфат молибдена или графита, а также периодически промывать прибор в чистой пресной воде.
Как видно, талреп представляет собой отличный инструмент для выполнения сложных работ, связанных с транспортировкой тяжелых грузов, а также их закреплением. А правильный уход обеспечит долгую и безотказную работу механизма.
Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!
Для чего применяется этот замысловатый инструмент?
Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.
Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.
Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.
Как устроен данный механизм и почему?
Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов
. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего и натягивается.
Также, помимо такелажных работ, широко применяется данное приспособление в домашних условиях, в основном, когда надо натянуть крепления для штор, настроить пианино (достичь лучшего звучания, натянуть струны).
Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).
Виды приспособлений для натяжения тросов
Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке
, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.
Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.
В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.
Успех работы и правильная эксплуатация талрепа
Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.
Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.
Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.
Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.
Карабин — известное название, как и серьга, а вот название талреп и коуш большинство из нас слышат впервые. Далеко не все знают такие специфические объекты, потому информация о них никому не помешает. Встречаться с ними приходится, когда появляется необходимость что-либо подвесить или закрепить.
Если у вас есть в наличии профессиональная такелажная система, то многие задачи, возможно, решать гораздо быстрее, чем обычными подручными средствами. Любой строительный магазин предлагает для выполнения таких работ различные тросовые зажимы, которые позволят надежно закрепить плеть при формировании петли на конце троса с помощью талрепа, натянуть трос с необходимым усилием.
Талреп
Это часто используемое приспособление для натяжки троса, или винтовое натяжное устройство. Обычно состоит из трех деталей: пары винтов и корпуса. Вращая корпус талрепа, происходит натяжение. В зависимости натянуть трос нужно или расслабить, талреп оснащен правой и левой резьбой, где при вращении корпуса винты сближаются с дуг другом, либо вывинчиваются, удаляясь друг от друга. На конце винтов могут быть замыкающие вилки, крючки, кольца. Сталь, как правило, для изготовления талрепов используется высоколегированная, качественная сталь, с защитным покрытием из никеля или цинка. Это позволяет приспособлению не ржаветь.
Лучше всех о таком приспособлении знают яхтсмены, монтажники. В быту найдется много вариантов применения данного приспособления. Например, при креплении антенны на крыше, при креплении светильников и установке ограждений.
Серьга
При работе с канатами и тросами часто используют серьги. Это П-образный соединительный элемент с ввинчиваемым стопором (пальцем). Серги используют для быстрого соединения нескольких плетей тросов, для крепления к скобам и проушинам. Приспособления выпускаются различных размеров, чтобы удобно использовать к разной толщине троса и к разной нагрузке. Чтобы прицепить трос к крюку, нужно сделать на его конце петлю и для этого существует несколько типов простых в сборке зажимов. Диаметр троса, для которого рассчитан зажим, указывается на корпусе.
Коуш
Чтобы упрочнить петлю, для высокой нагрузке троса, внутрь петли вкладывают коуш. Вся деформация при натяжении идет не на трос, а на отштампованную из металла петлю в форме капли, благодаря чему трос не перегибается и меньше изнашивается. Коуши имеют различные размеры. В зависимости от толщины троса, подбирается нужный. Помимо коушов для тросов, выпускаются коуши для оконцевания канатов с пластиковой основой.
Карабин
Полезное дополнение к набору вышеперечисленных приспособлений. Карабины используются для быстрой сцепки и расцепки соединений.
Коуш для троса – в настоящее время неотъемлемая и незаменимая деталь большинства грузоподъемных, натягивающих, удерживающих, буксирующих, крепящих и многих других подобных машин, механизмов и конструкций, используемых в самых различных сферах производства и жизнедеятельности человека. Вполне обоснованно считается, что впервые коуши (kous) были использованы для оснащения ими корабельных тросов и канатов, причем голландскими мореплавателями, чему подтверждением служит перевод этого слова с родного языка Голландии – «чулок».
1
Коуш – это такая специальная оправка под петлю (огон) троса (стального или из мягких материалов), защищающая его от повреждений, излома и быстрого износа (истирания). В чем состоит и как на деле осуществляется защитная функция этого изделия? Внешняя сторона коуша выполнена в виде желоба (имеет канавку), в который и помещается, причем достаточно плотно, трос, то есть его петля. А сама эта оправка имеет форму, максимально близкую к контуру огона.
Благодаря такой конструкции коуша трос, находясь в его канавке, не вступает в непосредственный контакт с деталью (элементом), на который крепится своей петлей. Форма и размеры оправки обеспечивают равномерное и без изломов прилегание к ней каната. Бортики канавки коуша не позволяют соскочить с него петле, а также защищают трос от повреждений сбоку, хотя там он меньше всего подвержен износу и другим механическим воздействиям.
Так как коуши используются в очень многих областях производства и жизнедеятельности человека, производят несколько их видов, которые приведены и коротко описаны в соответствующей публикации сайта. Это статья . В рамках данной публикации отметим только, что по форме (внешнему виду) эта оправка бывает круглой, треугольной или каплевидной. Коуши в последнем варианте исполнения самые распространенные и используются практически во всех случаях, когда необходима подобная защита троса.
Производят коуши в основном из углеродистой стали, но есть и пластмассовые. Стальные изготовляют методом литья, штамповки либо ковки с последующей оцинковкой или покраской для обеспечения их защиты от коррозии. Конструктивно коуш может быть выполнен цельным либо составным, состоящим из нескольких деталей. Один из видов таких оправок на нижеприведенных фотографиях. Причем это каплевидный коуш.
Разумеется, для каждого каната (определенного диапазона диаметров) предназначен свой коуш, то есть с соответствующими наружными, внутренними и размерами канавки.
Причем для одного и того же троса размеры, габариты и масса коушей, производимых по разным ГОСТам, отличаются. Для примера можно сравнить два самых распространенных и наиболее востребованных вида оправок. Это и такой же формы, но производимые по ГОСТ 19030-73. Чертежи, по которым их изготовляют, представлены соответственно на Рис. 1 и 2. Взяты из этих ГОСТов.
Рис. 1. Коуши стандарта 2224
Рис. 2. Коуши стандарта 19030
Сравним характеристики этих двух изделий, предназначенных для троса диаметром 3 мм. По обоим стандартам производят коуши, используемые для защиты огона канатов с диаметрами в диапазоне свыше 2,5 и до 3,5 мм включительно. Но характеристики этих оправок отличаются, что видно из представленной таблицы.
Таблица 1. Размеры и масса коушей для тросов диаметром свыше 2,5 и включительно до 3,5 мм (в том числе 3 мм) стандартов 2224 и 19030
Изделия ГОСТ | Обозначение размера на соответствующем чертеже и его значение, мм | |||||||
Масса коушей этих стандартов под канат диаметром 3 миллиметра, как видно из таблицы, всего 8 и 1,1 граммов. Но вес оправок для мощных тросов измеряется уже в килограммах и даже десятках килограммов.
2
Разумеется, сначала необходимо выбрать подходящий трос. При этом в первую очередь следует руководствоваться величиной максимального разрывного усилия каната. То есть такого усилия на разрыв, которое превышать недопустимо, и он его способен выдержать без каких-либо повреждений. Не менее важными также являются условия, способ и цель (для каких работ предназначен) применения троса. Только учтя все эти параметры, можно будет правильно подобрать нужные либо мягкие из натуральных или синтетических материалов.
Подборка нужных канатов для коуша
Только после выбора типа троса, а затем и его диаметра можно приступить к подбору подходящего коуша. Сначала его вида. При этом в первую очередь следует исходить из того, какой вид каната используется (стальной или мягкий) и, опять же, руководствоваться условиями, способом и целью его применения.
В стандартах на коуши эта информация отражена, включая ограничения по использованию. И только определившись с типом оправки, можно приступить к выбору конкретного изделия, то есть под диаметр имеющегося троса. В стандартах на коуши есть таблицы их типоразмеров, в которых указано с какими размерами оправку нужно брать для каждой толщины каната. Так что при использовании ГОСТов или справочников процесс выбора коуша на всех этапах (от подбора по типу до размеров оправки) не вызовет никаких затруднений.
Если поиск нужного коуша проводится без использования нормативной документации на него и только по размеру, то следует руководствоваться следующими нормируемыми требованиями, которые обеспечат максимальный срок службы каната и безопасность работ:
- Внутренний диаметр оправки (в приведенных выше рисунках и таблицах это D и d) должен быть больше толщины троса примерно в 4 раза. Для указанного в качестве примера каната толщиной 3 миллиметра у коуша D = 12, а d = 10 мм (соответственно по ГОСТ 2224 и 19030).
- Размеры канавки на внешней стороне коуша должны быть такими, чтобы канат помещался в нее («утопал» в ней) от 2/3 своего диаметра до положения почти вровень с кромками.
Соответствие последнему требованию можно выяснить, приложив трос к оправке, либо расчетным способом – по замеренным толщине троса, диаметру канавки и ее глубине. Для указанного в качестве примера каната толщиной 3 миллиметра у коуша стандартов 2224 и 19030 соответственно диаметр желобка 4 и 3,4 мм. Делим на 2, чтобы выяснить радиус. Получаем 2 и 1,7 мм соответственно. Или замеряем глубину канавки: 2,5 и 1,7 мм соответственно. Судя по диаметру троса (3 мм), он полностью не поместится в желоб, а 2/3 его толщины равны 2 мм. То есть эти коуши подходят для каната с такой толщиной.
3
Способов заделки тросов и канатов на коуш много. Ниже на Рис. 3 представлены почти все, во всяком случае, наиболее часто используемые.
Краткое описание представленных вариантов:
- а – конец троса, огибающий оправку, на него же и заплетают;
- б – конец каната крепят к нему же специальными зажимами, количество и расположение которых зависит от его диаметра;
- в – заделка в коуш, корпус которого состоит из 2-х половин, посредством его клина и зажима;
- г – заливка расплетенного конца каната в корпусе коуша легкоплавким сплавом;
- д – опрессовка овальной стальной или алюминиевой втулкой (заделкой) на специальном прессе.
Основными и самыми распространенными способами являются варианты А и Д. Однако для качественной опрессовки нужно специальное оборудование. А вот заплетку можно выполнить и самостоятельно. Как это правильно сделать, рассмотрено в следующих главах. Инструменты, которые для этого потребуются, приведены на Рис. 4.
Рис 4. Инструменты, требующиеся для выполнения чалочных работ
Причем этот набор используется как для работ со стальным канатом, так и мягким: 1 – свайка; 2 – немного похож на свайку, но этот инструмент называется разводка; 3 – это подбойка; 4 – это шило, может быть и другим, но обязательно достаточно мощным и острым; 5 – кусачки; 6 – стальной пруток или деревянная палка; 7 – тонкий пеньковый канат; 8 – мушкель (у корабельщиков) или попросту деревянный молоток; 9 – необязательно такой, но острый нож; 10 – любой слесарный молоток. Кроме того, еще могут понадобиться слесарные тиски и мягкая проволока.
4
На некоторой длине от конца каната временно перевязываем его проволокой либо тонким растительным тросом (веревкой). Затем распускаем канат на пряди, которые тоже обвязываем, но на самых концах. После этого, как показано на Рис. 5, вкладываем трос в канавку коуша и затем фиксируем на нем проволокой или веревкой.
Затем каждую из распущенных свободных прядей нужно пропустить (пробить) под соответствующие пряди спуска (нераспущенной части) троса. Перед этим рекомендуется пряди натереть воском.
Пробивка производится по правилу «через одну прядь под одну» и в направлении от коуша, то есть обратном спуску троса. Кроме того, пробивание следует выполнять так: каждую свободную прядь заводим над ближайшей прядью нераспущенной части каната и протягиваем с помощью свайки под следующую. Так выполняются все пробивки. Всего их необходимо сделать 3–4 каждой свободной прядью. В процессе работы после каждой пробивки пряди надо обтягивать (натягивать) и поколачивать мушкелем или другим деревянным молотком.
Последнюю пробивку следует проводить прядями, из которых перед этим вырезаем половину волокон (нитей). Затем удаляем временные маркеры – обвязки вокруг коуша и расплетавшемся конце каната. А также аккуратно отрезаем свободные пряди у самого троса. Должно получиться то, что на Рис. 6.
Иногда для большей прочности делают еще одну пробивку, но в таком случае следует из каждой свободной пряди дополнительно вырезать половину оставшихся волокон. И еще для увеличения прочности и срока службы такой заделки коуша половину сплетения прядей клетнюют – плотно наматывают поверх и завязывают трос меньшего диаметра. Показано на крайнем правом изображении Рис. 7 для простых огонов без коуша.
Клетневание выполняют в направлении от конца пробивки к ее середине. Но после середины клетень не накладывают, чтобы предотвратить отсыревание каната.
5
Отмеряем от конца каната примерно 500–700 мм и накладываем в этом месте временную, но прочную перевязку, используя мягкую проволоку. Затем изгибаем трос вокруг коуша. При этом место перевязки необходимо выставить также, как показано на Рис. 5 для мягкого каната. Затем в нескольких местах фиксируем трос к коушу, туго перевязывая их проволокой. После этого расплетаем свободный конец каната (с перевязкой) на пряди, которые после этого немного разводим в разные стороны в виде паука.
Концы прядей, если они состоят из нескольких жил, перевязываем проволокой. Если есть мягкий сердечник (органический или синтетический), то его вырезаем по всей длине расплетенного конца троса.
Затем зажимаем канат в тисках коушем к себе и так, чтобы ходовые (распущенные) пряди находились справа. Выбираем для пробивки первую прядь (№ 1). Это нужно сделать так, чтобы по окончании работы и удаления перевязки не происходило раскручивания либо закручивания троса. Затем с помощью шила, поддевая им жилы не расплетенной (коренной) части каната, выполняем его пробивку ходовыми (расплетенными) прядями. Существует несколько способов, как это сделать, но самый распространенный предложен на Рис. 9.
Выполняем первую пробивку (средняя схема верхней половины Рис. 9). Ходовую прядь № 1 в первую пробивку пропускаем сквозь трос справа налево и в направлении от коуша, то есть обратном спуску каната. При этом прядь № 1 нужно продеть под 1 коренную. Затем пробиваем в том же направлении пряди: № 2 – под 2 коренные, № 3 – под 3. Все 3 пряди, как видно на Рис. 9, должны быть пробиты в одном месте. Ходовые жилы № 4 и № 5 заводим там же, что и первые 3, но уже в обратном направлении, пробивая их под две и одну коренные пряди соответственно. Ходовую жилу № 6 продевают, как показано на Рис. 9, накрывая ею прядь № 1 и ту, которую она пробила.
Все последующие пробивки производят справа налево и согласно третьей (правой) схемы верхней половины Рис. 9. То есть продевают ходовые пряди через одну смежную под две следующие коренные жилы. Последнюю пробивку необходимо выполнять только половиной от общего числа прядей (например, № 1, № 3 и № 6).
Общее количество пробивок зависит от диаметра каната:
По завершении каждой пробивки ходовые пряди обязательно нужно обтягивать. В зависимости от толщины троса это выполняют вручную плоскогубцами или с помощью слесарных тисков либо ручных и электрических талей. А после завершающей пробивки и обтяжки концы ходовых жил надо обрубить у самого троса. Затем для большей прочности и долговечности каната все место пробивки плотно клетнюют (обматывают) мягкой, желательно луженой проволокой. Под конец снимаем все обвязки.
Заделывать канат сразу на коуш, как это было предложено выше, лучше всего, когда он тонкий или небольшого диаметра. С мощными тросами поступают иначе. Сначала делают огон (петлю), причем точно так же, как предложено выше, а уже потом заделывают в нее подходящий по размерам коуш.
Lanyard Drawing — Illustrationen und Vektorgrafiken
192Grafiken
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
AlleEssentials
Niedrigster Preis
Signature
Beste Qualität
Durchstöbern Sie 192
lanyard drawing lizenzfreie Stock- и векторной графики. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.
id-kunststoff-karten. lere identifikationabzeichen, authentifizierung sicherheitskarte tags mit halter und hals schlüsselband реалистический вектор-vorlage — ремешок для рисования сток-графика, -clipart, -cartoons und -symbole
Id-Kunststoff-Karten. Leere IdentifikationAbzeichen,…
presse-karte-übersicht-symbol. Linearen Stil zeichen für mobiles konzept und web design. id-karte abzeichen einfache linie symbol vektorgrafik. — рисунок на шнурке — графика, -клипарт, -мультфильмы и -символ
Presse-Karte-Übersicht-Symbol. линейный стиль для мобильных телефонов…
ID-карта с плоским и линейным значком — ремешок для рисования стоковая графика, клипарт, мультфильмы и символы
ID-карта с плоским и линейным значком
спонсор-абзайхен-модель. geschäft firmenkarte спонсор мероприятия abzeichen mit tauwerk schlüsselband реалистичная векторная графика — рисунок на шнурке — графика, -клипарт, -мультфильмы и -символ
Sponsor-Abzeichen-Modell. Geschäft Firmenkarte Event Sponsor…
набор полной дозы мусора, документооборот, маркер stif und identifikationsabzeichen symbol. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Set Full Trash Dose, Dokumentordner, Marker Stift und…
mitarbeiterkartensymbole — multi-series — lanyard drawing stock-grafiken, -clipart, -cartoons und -symbole
Mitarbeiterkartensymbole — Multi-Serie
vorlage für arztausweise. medizinischer ausweis — ремешок для рисования, графика, клипарт, мультфильмы и символы
Vorlage für arztausweise. Medizinischer Ausweis
дизайн schlüsselband с прозрачным фоном. beispiel für farbenfrohes design for online-portfolio oder kunden-präsentation. verbindungsmittel für die markenidentität. — рисунок на шнурке — графика, -клипарт, -мультфильмы и -символ
Schlüsselband Design с прозрачным фоном. Beispiel für…
design über orangefarbene id-karte hintergrund illustration — lanyard drawing stock-grafiken, -clipart, -cartoons und -symbole , -cartoons und -symbole
Gewehr Fall
blaue schlüsselbänder mit metallkrallenschließe vektorillustration — талреп для рисования сток-графика, -клипарт, -мультфильмы и -символ
Blaue Schlüsselbänder mit Metallkrallenschließe. ..
grüne schlüsselbänder mit metallklauenverschluss vektorillustration — талреп для рисования сток-графика, -клипарт, -мультфильмы и -символ
Grüne Schlüsselbänder mit Metallklauenverschluss personal. abzeichen mit name und informationen. — ремешок для рисования — графика, -клипарт, -мультфильмы и -символ
Zugangskarte für medizinisches Personal. Abzeichen mit Namen und…
braune kaffeetasse vertikale ränder — рисунок на шнурке, графика, клипарт, мультфильмы и символы
Braune Kaffeetasse vertikale Ränder
kino zeichen der bühne Sailor — рисунок на темляке сток-графика, -клипарт, -мультфильмы и -символ und -symbole
2 braune Kaffeetassen nahtlose Ränder
zwei vertikale trennwände für kaffeetassen — ремешок для рисования, графика, -клипарт, -мультфильмы и -symbole
Zwei vertikale Trennwände für Kaffeetassen
Персональный менеджмент и концепция развития. vorstellungsgespräch, vektorillustration der personalvermittlung. 3d-вектор. — ремешок для рисования — графика, -клипарт, -мультфильмы и -символ
Personalmanagement und Einstellungskonzept. Vorstellungsgespräch,
handgezeichneter personalausweis — ремешок для рисования, графика, клипарт, -мультфильмы и символы glühende neon-ikone auf Ziegelwand. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Set Line Bleistift mit Radierer, Identifikationsabzeichen,…
stellen sie die isometrische linie glühbirne, den zeichenkompass, das identifikationsabzeichen und das ohrhör-soundsignalsymbol ein. вектор — ремешок для рисования графика, -клипарт, -мультфильмы и -символ
Stellen Sie die isometrische Liney Glühbirne, Den Zeichenkompass,
set bleistift, identifikationsabzeichen, ohrhörer-tonsignal und taschenrechner. leuchtendes неоновый символ. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Set Line Bleistift, Identifikationsabzeichen, Ohrhörer-Tonsignal
set bleistift mit radiergummi, absolven- und abschlusskappe, identifikationsschild und schulbussymbol mit langem schatten. вектор — ремешок для рисования сток-графика, -клипарт, -мультфильмы и -символ
Набор этикеток с ремнем, очисткой и абстракцией,. ..
набор линий этикеток с ремнем, идентификационным пособием и документом. infografik-vorlage für unternehmen. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Set-Line Bleistift mit Radiergummi, Identifikationsschild und…
stellen sie das isometrische linienidentifikationszeichen, das grafiktablett, das usb-flash-laufwerk und das aktenkoffersymbol ein. вектор — ремешок рисунок сток-графики, -клипарт, -мультфильмы и -символ
Stellen Sie das Isometrische Linienidentifikationszeichen, das…
linie markersstift, krawatte, identifikationsabzeichen und brett mit grafik einstellen. leuchtendes неоновый символ. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Line Markersstift, Krawatte, Identifikationsabzeichen und Brett…
set line американский футбольный мяч, planungsstrategiekonzept, fernglas, vip-abzeichen, кубок и футбол, билет и значок. вектор — ремешок для рисования сток-графика, -клипарт, -мультфильмы и -символ
Set Line American Football Ball, Planungsstrategiekonzept,. ..
set linie identifikationsausweis, bleistift, notizpapier mit druckknopf und bürostuhl. leuchtendes неоновый символ. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Set Line Identifikationsausweis, Bleistift, Notizpapier mit…
set Magnet, identifikationsausweis, tischlampe, reagenzglas und flasche chemisches work, stift, markerstift и символ. вектор — ремешок рисунок сток-графика, -клипарт, -мультфильмы и -символ
Set Magnet, Identifikationsausweis, Tischlampe, Reagenzglas und…
stellen sie pinsel, graduierungskappe auf dem bildschirm ноутбук, identifikationsschild, certifikatvorlage, uhr und tafel symbol. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
Stellen Sie Pinsel, Graduierungskappe auf dem Bildschirm Laptop,…
abzeichen. персональные фотографии с фотографиями. doodle id und personliche informationen am seil — ремешок для рисования, графика, клипарт, мультфильмы и символы
Abzeichen. Personalausweis мит фото. Doodle ID и персональный…
veranstaltungen нарукавная повязка. eingangsschlüssel für musik-party-armbänder eintrittskarten vektor-design-vorlage — ремешок для рисования, графика, -клипарт, -мультфильмы и -символ
Veranstaltungen Повязка на руку. Eingangsschlüssel für Musik-Party-Armbänd
набор призовых кубков и мячей для американского футбола, vip-abzeichen, planungsstrategiekonzept, field, fußball und torpfostensymbol. вектор — рисунок ремешка сток-графика, -клипарт, -мультфильмы и -символ
набор наградной кубок и мяч для американского футбола, VIP-абзац,…
набор planungsstrategiekonzept, свисток, билет на американский футбол и сода из папьегласа с тринкхальмом, vip-значок , наградной кубок по футболу и значок.
Set Planungsstrategiekonzept, Whistle, American Football Ticket,
Set Planungsstrategiekonzept, Whistle, American Football Ticket.0003 установлен в американском футболе, в телепрограмме, планировании стратегии, наградном кубке и, VIP-абзайке и символе. вектор — ремешок для рисования сток-графика, -клипарт, -мультфильмы и -символ
Setzen Sie American Football Helm, auf TV-Programm, Planung…
stellen sie isometrische identifikationsabzeichen, wecker, sprechblasen mit frage- und bleistiftsymbol ein. вектор — рисунок ремешка сток-графика, -клипарт, -мультфильмы и -символ
Stellen Sie isometrische Identifikationsabzeichen, Wecker,…
lesezeichen-liniensymbole — ремешок для рисования стоковая графика, -клипарт, -мультфильмы и -символ
Lesezeichen-liniensymbole
krankenschwester-ausweis. medizinische identity-abzeichen-vorlage — ремешок для рисования стоковая графика, -клипарт, -мультфильмы и -символ
Krankenschwester-Ausweis. Medizinische Identity-Abzeichen-Vorlage
stiftsymbol. stift im flachen stil. символ штифт флач. цурюк в школе. — рисунок на шнурке — графика, -клипарт, -мультфильмы и -символ
Stiftsymbol. Stift im Flachen Stil. Жесткий флач Символ. Цюрюк…
установить идентификацию abzeichen, rechner, prüfungsbogen mit uhr und маркер stif символ. вектор — ремешок рисунок сток-графика, -клипарт, -мультфильмы и -символ
Set Identifikationsabzeichen, Rechner, Prüfungsbogen mit Uhr und…
legen sie isometrische linie identifikationsabzeichen, graduierungskappe und dreieckslineal fest. weißer quadratischer knopf. вектор — рисунок ремешка сток-графика, -клипарт, -мультфильмы и -символ
Legen Sie isometrische Liney Identifikationsabzeichen,…
абзайхен-макет. rote karten schlüsselband armbänder für id. вектор-eingangstasten für veranstaltungen — ремешок для рисования сток-графики, -клипарт, -мультфильмы и -символ
Abzeichen-Mockup. Rote Karten Schlüsselband Armbänder für ID….
satz von realistischen stiften. füllfederhalter und kugelschreiber. bürobriefpapier zum schreiben. школа шрайбартикеля. вектор-иллюстрация. — ремешок для рисования — графика, -клипарт, -мультфильмы и -символ
Satz von realistischen Stiften. Фюльфедерхальтер и…
stift, bleistift, маркер корпоративной идентичности и брендинга, краткое описание vorlagen — ремешок для рисования, графика, -клипарт, -мультфильмы и -символы
Stift, bleistift, маркер корпоративной идентичности и брендинга. .. логотип ihr. макет. вектор — ремешок для рисования сток-графика, -клипарт, -мультфильмы и -символ
Zwei weiße Bleistift auf weißem Hintergrund für Ihr Logo. Макет.
реалистичный набор. — рисунок на шнурке — графика, -клипарт, -мультфильмы и -символ
Реалистичный набор Stift.
горнолыжный курорт бунтенберг хинтергрунд иллюстрация. планировка helle mit lift oder gondel auf alpine winterlandschaft. — рисование ремешка фондовая графика, клипарт, мультфильмы и символы
Bunten Berg Ski Resort Hintergrund Illustration. Helle Layout…
entwerfen der namenstag-vorlage — lanyard Drawing Stock-grafiken, -clipart, -cartoons und -symbole identität, lanyard — lanyard drawing stock-grafiken, -clipart, -cartoons und -symbole
Blue Grafik Mitarbeiter ID-Karte Vorlage Lager Abbildung…
namensschild flache illustration auf weißem undergrund. vektorgrafik — ремешок рисунок сток-графики, -клипарт, -мультфильмы и -символ
Namensschild flache Illustration auf weißem Hintergrund. …
fußball-trainer-mann und frau denken stand neben fußball zu betrachten. fußballtrainer-spiel mit pfiff auf schlüsselband спортивная форма tragen. флаш векторный клипарт — рисунок ремешка сток-графика, -клипарт, -мультфильмы и -символ
Fußball-Trainer-Mann und Frau denken stand neben Fußball zu…
реалистичный 3D-учебный векторный набор id-karte mit runden rollenhalter für logo cllip symbol closeup auf transparenz rasterhintergrund isoliert. designvorlage für mock-up — lanyard drawing stock-grafiken, -clipart, -cartoons und -symbole
Realistische 3d leer Vektorgrafik set ID-Karte mit runden…
id-pass-karten für event-personal-flachsymbol-set — lanyard рисунок-графика,-клипарт,-мультфильмы и-символ
ID-Pass-Karten für Event-Personal-Flachsymbol-Set
Stift, bleistift, marker der Corporate Identity und Branding Briefpapier vorlagen — талреп для рисования, графика, -клипарт, -мультфильмы и -symbole
Stift, Bleistift, Marker der Corporate Идентичность и брендинг. ..
векторный реалистичный трехмерный круглый роликовый зажим для ремня безопасности для графического личного изображения, установленного крупным планом, изолированного на заднем плане. designvorlage für mock-up — рисунок на шнурке, графика, клипарт, мультфильмы и символы
Vektor realistische 3d Runde Rollen Halter Clip for grafische…
cartoon-charakter mit id-abzeichen — lanyard drawing stock-grafiken, -clipart, -cartoons und -symbole
Cartoon-Charakter mit ID-Abzeichen
weiß und schwarz realistisch gesetzt стифт. — ремешок для рисования — графика, -клипарт, -мультфильмы и -символ
Weiß und schwarz realistisch gesetzt Stift.
id-karte im flachen stil. изолитерский символ. вектор — рисунок ремешка сток-график, -клипарт, -мультфильмы и -символ
ID-Karte im flachen Stil. Изолиертский символ. Вектор
реалистичный набор. — ремешок для рисования, графика, клипарт, мультфильмы и символы
Realistische weiß Set Stift.
BriefPapier-Vorlage с хорошим дизайном. — ремешок для рисования — графика, -клипарт, -мультфильмы и -символ
Briefpapier-Vorlage mit Wellen Design.
фон 4
Держатель именного бейджа со львом
Держатель именного бейджа и удостоверения личности
Изображение | Артикул № | Технические характеристики | ||||||||||
Н-73К |
Держатель бейджа для горизонтальной карточки. | |||||||||||
Н-74К |
Держатель бейджа для виртуальной карты. Размер вставки: 95 х 56 мм. Верхняя загрузка. Подвесная застежка на пуговицах плотно удерживает держатель. С зажимом типа «кусач» и английской булавкой. | |||||||||||
Н-77К |
Держатель именного бейджа в стиле застежки для горизонтальной карты. Размер вставки: 67 х 100 мм. Верхняя загрузка. Застежка предотвращает случайное выпадение листа. Подвесная застежка на пуговицах плотно удерживает держатель. С зажимом типа «кусач» и английской булавкой. | |||||||||||
Н-200 |
Держатель удостоверения личности для горизонтальной карты. Размер вставки: 54 х 86 мм. Боковая загрузка. Подвесная застежка на пуговицах плотно удерживает держатель. С зажимом типа «кусач» и английской булавкой. | |||||||||||
N-77CR |
Тип застежки Держатель именного бейджа для горизонтальной карточки. Размер вставки: 67 х 100 мм. Верхняя загрузка. Молния предотвращает случайное выпадение простыни. Гибкая вращающаяся на 360 градусов клипса N-7P может крепиться к карману, воротнику и т. д., предотвращая болтание бейджа с именем. Самостраховка длиной 1 м из переработанного ПЭТ-волокна с функцией безопасности. Пластиковые соединительные зажимы можно разъединить с усилием. Красный, синий, зеленый, желтый, черный и серый. | |||||||||||
Н73СР-10П |
Стандартный держатель бейджа для горизонтальной карточки. Стандартная клипса N-4P с темляком длиной 1 м. Функция безопасности предназначена для предотвращения травм пользователей в случае зацепления стропа за какой-либо предмет. Красный, синий и черный. 10 комплектов в упаковке. | |||||||||||
Н-200SR |
Держатель удостоверения личности для горизонтальной карты. Размер вставки: 54 х 86 мм. Боковая загрузка. |
Индивидуальная печать на ремешке
Индивидуальный ремешок для печати доступен с минимальными сроками заказа. Темляк с логотипом компании подходит для создания фирменного стиля. |
Ремешок и зажим
Изображение | Артикул № | Технические характеристики | ||||||
Н-4П |
Стандартный ремешок с застежкой-клипсой для держателей именных бейджей. Самостраховка длиной 1 м из переработанного ПЭТ-волокна с функцией безопасности. Пластиковые соединительные зажимы можно разъединить с усилием. Красный, Бле, Зеленый, Желтый, Черный и Серый. | |||||||
Н-7П |
Вращающаяся на 360 градусов клипса в виде застежки для держателей бейджей. Гибкий вращающийся на 360 градусов зажим можно прикрепить к карману, воротнику и т. д., чтобы бейдж не болтался. Самостраховка длиной 1 м из переработанного ПЭТ-волокна с функцией безопасности. Пластиковые соединительные зажимы можно разъединить с усилием. Красный, синий, зеленый, желтый, черный и серый. | |||||||
Н-5П |
Застежка для держателя удостоверения личности. Имеет функцию безопасности шарнирного зажима и эластичную катушку (емкость регулировки 60 см). Удостоверение личности легко прикрепляется к держателю и вынимается из него. Подвесная застежка на пуговицах плотно удерживает именной бейдж и держатель удостоверения личности. Темляк длиной 80 см из переработанного ПЭТ-волокна. Красный, синий, зеленый, желтый, черный или серый. |
Держатель
Изображение | Чертеж | Артикул № | Технические характеристики |
Н73Х-3П | Держатель бейджа для горизонтальной карточки. Изготовлен из переработанного олефина. 3 шт./упак. Доступна упаковка Value (Артикул № N73KH-10P, 10 шт./упаковка) | ||
Н75Х-10П | Держатель бейджа для горизонтальной и виртуальной карты. Изготовлен из переработанного олефина. 10 шт./упак. |
для LG K41S / K50S 3D-рисунок Цветной рисунок Горизонтальный флип TPU PU Кожаный чехол с держателем Гнезда для карт Кошелек Ремешок Прочный цвет Английский алфавит Основные чехлы
Ферма в Сан-Бенито для LG K41S / K50S 3D-рисунок с цветным рисунком Горизонтальный флип ТПУ Кожаный чехол с держателем Гнезда для карт Ремешок-бумажник Прочный цвет Английский алфавит Основные чехлы
для LG K41S / K50S 3D-рисунок с цветным рисунком Горизонтальный флип ТПУ PU Кожаный чехол с прорезями для карт-держателей Ремешок для бумажника Прочный цвет Английский алфавит Базовые чехлы
для LG K41S / K50S 3D-рисунок Цветной рисунок Рисунок Горизонтальный флип ТПУ PU Кожаный чехол с слотами для карт-держателей Ремешок для кошелька Прочный цвет Английский алфавит Основные чехлыЧехлы для мобильных телефонов и аксессуаров , кобуры и рукава Основные чехлы для LG K41S / K50S 3D-рисунок Цветной рисунок Горизонтальный флип TPU Кожаный чехол с держателем слотов для карт Кошелек Ремешок Прочный цвет Английский алфавит Основные чехлы Время устройств.
Это удобно.
Легкий удобный дизайн царапины, может материал, и грязь, работа разрыва долго удаляя к нормальному доступу бумажника для всех шлицев, его и без износа портов ПУ.
Кнопки держателя карты использовать. и ТПУ Сделано соответственно больше, защищает корпус.
Функциональный для горизонтального качества кожи и просмотра
для LG K41S / K50S 3D-рисунок Цветной рисунок Горизонтальный флип ТПУ PU Кожаный чехол с держателем для карточек Ремешок для бумажника Прочный цвет Английский алфавит Основные чехлы
время устройств.
Это удобно.
Легкий удобный дизайн царапины, может материал, и грязь, работа разрыва долго удаляя к нормальному доступу бумажника для всех шлицев, его и без износа портов ПУ.
Кнопки держателя карты использовать. и ТПУ Сделано соответственно больше, защищает корпус.
Функциональный для горизонтального положения из кожи, качество и обзор
Женская повязка на голову с короной для девочек Женские повязки для волос со стразами Головные уборы из цельного хрусталя Свадебные украшения для вечеринки2 Ободки LADER Табурет для унитаза на корточках Бамбуковый нескользящий табурет для унитаза на корточкахПортативный писсуар для сидения в ванной с регулировкой откидыванияДва размера-в-одном7 и 9Бамбуковые туалеты Туалетные принадлежности RAVPump BJD Одежда для кукол 3 шт. Красное вишневое платье для 1/6 куклы BJD Куклы без кукол HTL Полезная полка для хранения фруктов и овощей Кухонный пол для хранения Многослойная пластиковая бытовая тарелка для хранения фруктов и овощей Корзина для хранения фруктов ПолкаСерый2-слойная столовая посуда Картины Земли Micro 100 GEC-031-3-005X 3 Зуба 30 Угловой радиус спирали Концевая фреза Алюминий/с луженым покрытием 1/32 Диаметр фрезы 1/8 Диаметр хвостовика 5/64 Длина канавки 1,500 Общая длина 0,005 Угловой радиус Твердосплавный инструмент Угловой радиус Мощность Электрический дверной замок Защелка Привод для BMW X6 E60 E70 E90 OEM 51217202143 51217202146 51227202147 51227202148 Замок двери с электроприводом 300 шт. 6-32 X 1 Винты для защитной машины с плоской потайной головкой Устойчивый к взлому сверлильный гаечный ключ Нержавеющая сталь AISI 304 18-8 Включает в себя отвертку Крепежные винты Дуговые абразивы 3/4 Откидное колесо с хвостовиком с покрытием 3 /4 Ширина 1/4 Размер хвостовика Оксид алюминия Зернистость 60 Средняя — 11139Z4 Откидные колеса Wok с антипригарным покрытиемКорейская Antihaft-Eisen-Pot Haushalt Maifan Stein Wok Cooker Universeller Electric Woks
Подробнее
Программы «все включено»
Сосредоточенные на наших пяти столпах — диагностике, очищении, питании, восстановлении и поддержании — ферма стремится вернуть телам гостей их идеальное, сбалансированное состояние и достичь целостного оптимального здоровья.
Чтобы предоставлять более качественные услуги и предлагать более эффективные решения для тех, кто стремится улучшить качество своей жизни, The Farm сотрудничает с European Wellness™ и интегративной медицинской клиникой Living Life Well (глобальный поставщик медицинских услуг, аккредитованный CIGNA). Для уже существующих программ оптимизации здоровья The Farm обновила и улучшила три самых популярных ретрита.
Программы клеточного здоровья
Сьюты и виллы
Наши интегративные врачи
Награды
Годы глубокой приверженности нашему видению исцеления побудили нас стремиться к постоянному совершенствованию наших пяти лечебных компонентов — холистической интегративной медицины, спа и акватерапии, растительных цельных продуктов, веганской кухни, движения и функционального фитнеса, окружающей среды. и его Люди.
Senses Awards Германия
Лучший лечебно-оздоровительный курорт
2013
Награды Asia SPA Awards
SPA-кухня года
2012
Награды SPA Asia Crystal Awards
Лучшее СПА: Филиппины, Лучшее меню кухни СПА
2007
Посмотреть все награды
Местоположение
Прибегнуть
119 Барангай Типакан 4217 Липа Сити, Батангас Филиппины
Офис продаж в Маниле
Магазин № 12, цокольный этаж, The Peninsula Manila, угол Аяла, Макати-авеню, 1226 Макати-Сити, Филиппины
Five Shrinky Dinks Keychain Projects
Главная » Пять Shrinky Dinks Keychain Projects
Брелки Shrinky Dinks Project — это идеальное занятие в классе и отличный подарок на любой случай! Мы собрали пять проектов брелков из термоусадочной ткани, которые вы можете проверить и использовать со своими киндерами!
Сегодня мы рады поделиться с вами еще пятью брелками для ключей от термоусадочных машин! Они станут отличным подарком в преддверии Дня Матери!
Эта и многие другие статьи на сайте Simply Kinder содержат партнерские ссылки. Эти ссылки облегчают вам процесс совершения покупок, не требуют дополнительных затрат и помогают нам предлагать вам эти замечательные статьи.
- Shrinky Dinky Paper (нажмите здесь, чтобы увидеть небрендовую бумагу, песочного цвета, , которую мы использовали) из гаража, ничего особенного)
- Ножницы
- Дырокол
Вот как мы их сделали:
- Нарисуйте руки учеников и прижмите их к термоусадочной бумаге (только матовая сторона). Пусть они нарисуют цветы чуть выше кончиков пальцев.
- Обрежьте отпечаток руки термоусадочной бумагой.
- Напишите имя или сообщение на прозрачной стороне, если используете матовую бумагу.
- Проколите отверстие рядом с краем бумаги.
- Испечь их (см. указания ниже).
- Уплотнение герметиком. Старайтесь держать герметик только на краске, а не на остальной термоусадочной бумаге. Мы предлагаем Glossy Modge Podge (нажмите здесь). (Все остальные проекты запечатывать не нужно).
- Добавить брелок.
Вот как мы их сделали:
- Подготовьте пленку. Разрежьте пленку на прямоугольники и закруглите края, чтобы они не были слишком выпуклыми. Мы вырезаем наши 5 1/2 на 4 дюйма.
- Проколите отверстие рядом с концами правой и левой сторон вырезанной термоусадочной бумаги.
- Предложите учащимся написать #1 «Мама» на термоусадочной бумаге.
- Испечь их (см. указания ниже).
- Добавьте веревку и бусины, чтобы получился браслет.
Вот как мы их сделали:
- Раздайте ученикам кусок термоусадочной пленки и несколько разноцветных маркеров Sharpie.
- Предложите учащимся нарисовать красивую картинку.
- Проделайте отверстие в середине/вверху термоусадочной пленки, близко к краю.
- Испечь их (см. указания ниже).
- Добавить цепочку для ключей
У нас есть целый учебник о том, как мы это сделали, нажмите здесь, чтобы прочитать его сейчас.
У нас есть целый учебник о том, как мы это сделали, нажмите здесь, чтобы прочитать его сейчас.
БОНУСНАЯ ИДЕЯ: брелок Shrinky Dink ко Дню отца понравится папам. Распечатайте шаблон, раскрасьте, вырежьте, запеките и наденьте брелок! Идеальные подарки ко Дню отца для дошкольников, первоклассников и первоклассников, которые можно подарить своим папам. Нажмите здесь, чтобы получить этот бесплатный шаблон для печати ко Дню отца от Simply Kinder.
Испечь их так просто; Я на самом деле сделал из этого большую сделку, чем мне изначально нужно. Конечно, следуйте инструкциям на упаковке термоусадочной пленки, но вот что мы сделали.
- Разогрейте духовку до 300 градусов.
- Мы использовали противень с фольгой. Это наша сковорода для крафта. (Я положила пергаментную бумагу для фото, но в инструкции сказано, что пергамент, а не фольга, поэтому у нас сработало и то, и другое).
- Выложите на противень и готовьте 2-3 минуты. Некоторым потребовалось 2 минуты, некоторым потребовалось 3, и не было никакой рифмы или причины, почему.
- Достаньте из духовки и дайте им остыть. Мы накрыли их полотенцем, когда они вышли, и охладили их, чтобы они были очень плоскими.
Посмотрите наше видео на Facebook, чтобы увидеть, как они уменьшаются!
Советы, подсказки и часто задаваемые вопросы, не повторяйте моих ошибок.
- Они будут скручиваться, как показано выше. Здесь я сделал ошибку. Я испугался, вытащил их и попытался сгладить. Неа. Пусть они продолжают готовиться, потому что после того, как они скрутятся, они сами распрямятся в духовке.
- В инструкции сказано запечатать их. Мы сделали это на некоторых и испортили их. Мы использовали Modge Podge, и он исказил некоторые изображения маркеров. Я думаю, что этот вид герметизации больше подходит для окрашенных объектов.
- Иногда они перекручиваются и перекрываются. Наблюдайте за ними. Если это произойдет и само не исправится, откройте духовку и быстро разровняйте. В тот момент, когда тепло покидает печь, они начинают остывать. Это произойдет на более длинных и случайных предметах. Просто смотрите и исправьте, если нужно.
- Их можно пережарить. Не делай этого. РЖУ НЕ МОГУ. Упс.
- Дайте себе пару дней, чтобы сделать это на тот случай, если вам понадобится переделать что-то, чтобы у вас было время, чтобы ученик переписал свое имя.
- Заказывали термоусадочную пленку SANDED. Он пришел с матовым цветом. Мы использовали один и тот же пакет термоусадочной бумаги во всех наших проектах. Вы также можете использовать ясность. В любом случае, прозрачные или матовые, они все равно будут выглядеть очаровательно!
- Мы писали на блестящей, а не на матовой стороне. Мы тоже так их готовили. Так замороженной стороной вниз во все времена.
Веселая поделка ко Дню матери для дошкольников, первоклассников и первоклассников. Вы можете выбрать, будут ли они делать поделку ко Дню матери или направленный рисунок ко Дню матери, чтобы перейти в центр к букве О. Нажмите здесь, чтобы проверить это.
Мы надеемся, что эти удивительные сувениры понравятся вашим семьям!
SaveSaveSaveSaveSaveSave
В Simply Kinder мы работаем вместе, чтобы предоставить вам готовые к использованию ресурсы, чтобы вы могли сотрудничать с отличным преподаванием для любой учебной программы, сообществом Facebook, где учителя рассказывают обо всем, что касается детского сада, и идеями обучения с низким уровнем подготовки, которые понравятся вашим ученикам. .
Будьте в курсе всех событий детского сада в Instagram, Facebook, Pinterest и по электронной почте.
Просто Kinder: вместе учить Kinder определенно лучше!
Противоударный чехол из эпоксидной смолы ТПУ с цветным рисунком и шейным ремешком для iPhone 11 (Слон)
Описание продукта
1. Материал ТПУ, эпоксидный процесс, нетоксичен и не имеет запаха, обладает износостойкостью, не поддается старению и имеет яркие цвета. Он имеет лучшую защиту и функциональность, чем обычный пластик.
2. Кнопки контрастного цвета, стильные и привлекательные.
3. Он имеет простую форму и форму, чтобы произвести на всех впечатление чистоты и комфорта.
4. Он может полностью защитить оборудование от обычных царапин, грязи, разрывов и истирания.
5. Оснащен ремешком, длину можно регулировать, что удобно при переноске.
6. Все кнопки и порты легкодоступны.
Более подробные фотографии:
Дополнительная информация
При заказе на Alexnld. com вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная Авиапочта и Служба ускоренной доставки. Ниже приведены сроки доставки:
Авиапочта и зарегистрированная авиапочта | Район | Время |
---|---|---|
США, Канада | 10-25 рабочих дней | |
Австралия, Новая Зеландия, Сингапур, Объединенные Арабские Эмираты | 10-25 рабочих дней | |
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария | 10-25 рабочих дней | |
Италия, Бразилия, Россия | 10-45 рабочих дней | |
Другие страны | 10-35 рабочих дней | |
Ускоренная доставка | 7-15 рабочих дней по всему миру |
Мы принимаем оплату через PayPal,и с помощью кредитной карты.
Оплата с помощью PayPal / кредитной карты —
ПРИМЕЧАНИЕ: Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или используйте кредитную карту Express.
2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Возврат
Вы можете вернуть этот товар в течение 15 дней с момента доставки для полного возврата средств. Мы также оплатим стоимость обратной доставки, если возврат является результатом нашей ошибки (вы получили неправильный или дефектный товар и т. д.).
Если вам нужно вернуть товар, свяжитесь с нами, указав номер вашего заказа и сведения о продукте, который вы хотите вернуть. Мы быстро ответим и предоставим инструкции о том, как вернуть товары из вашего заказа.
Продукт не работает должным образом?
Наша служба поддержки клиентов может решить большинство проблем, связанных с продуктом, быстро и эффективно. Чтобы получить поддержку, свяжитесь с нашей командой, заполнив форму отправки на странице Контакты.
Право на возврат
Чтобы возврат имел право на возмещение, убедитесь, что вы вернули в течение 15 дней с даты доставки вашего товара.
Убедительно просим вас вернуть нам ваш товар в новом или малопользованном состоянии без признаков износа. Если товар находится в использованном состоянии, пожалуйста, отправьте нам фотографию, чтобы подтвердить его состояние, прежде чем вернуть его. Мы оставляем за собой право отказать в возврате, если есть какие-либо признаки износа или отсутствия деталей.
Имейте в виду, что мы покрываем расходы на возврат только в том случае, если возврат является результатом нашей ошибки (вы получили неправильный или дефектный товар и т. д.).
Все клиенты должны связаться с нами, прежде чем отправлять нам что-либо. Мы не несем ответственности за возвращенные товары без предварительного уведомления.
Возврат
После успешной проверки вашего возврата мы осуществим полный возврат средств на кредитную/дебетовую карту или счет PayPal, который использовался для размещения первоначального заказа.
Вы должны рассчитывать на возмещение в течение четырех недель после возврата посылки, однако во многих случаях вы получите возмещение быстрее. Этот период времени включает время в пути до получения вашего возврата от грузоотправителя (от 5 до 20 рабочих дней), время, необходимое нам для обработки вашего возврата после его получения (от 3 до 5 рабочих дней), и время, которое требуется вашего банка для обработки нашего запроса на возврат средств (от 3 до 5 рабочих дней).
Отказ от ответственности: это отзывы пользователей. Результаты могут варьироваться от человека к человеку.
Запрос продукта
Имя
Адрес электронной почты
Расследование
21 отзыв Ar15 с лучшим соотношением цены и качества в 2022 г.
Прежде чем протестировать 21 лучшее решение на рынке прямо сейчас, группа экспертов рассмотрела более 50 лучших решений Ar15. Перед поступлением в продажу каждая модель Value Ar15 подвергалась тщательному тестированию.
Мы потратили много времени на изучение большого списка моделей Value Ar15, чтобы помочь вам найти нужную. Вы должны выбрать качества, которые лучше всего подходят для вас и ваших требований, чтобы найти наибольшую ценность Ar15. Вне зависимости от личных предпочтений, советуем поискать мощный с комплектующими премиум-класса. Качество, производительность, цена и другие факторы, которые мы обсуждаем ниже, были в центре нашей оценки. Ниже перечислены модели Value Ar15 с самым высоким рейтингом, отвечающие всем вашим требованиям. Чтобы узнать больше о наших лучших решениях, продолжайте читать.
Значение Ar15: наш лучший выбор
1 | Руководство по сборке AR-винтовки Пошаговое иллюстрированное по | 9,4 | ||
2 | Настенный монтаж телевизора — до дюйма по | 9,6 | ||
3 | Поиск значений шкалы серого Цветовой круг Художники по | 9 | ||
4 | Настенное крепление Tyseam Gun для ружейного магазина по | 9 | ||
5 | Армейский боевой симулятор по | 9,4 | ||
6 | Руководство стрелка Gun Digest по AR- по | 9,6 | ||
7 | Гиря Bowflex SelectTech по | 9 | ||
8 | Цветовой круг Серая шкала и поиск значения по | 9,6 | ||
9 | Apple MacBook Air MJVM LL A-дюймовый по | 9. 1 | ||
10 | Библия стрелка. Руководство по сборке и разборке огнестрельного оружия. по | 9,2 |
Лучшее соотношение цены и качества Ar15 в 2022 году
Показатель популярности 9.1
Показатель качества 8. 9
Показатель тональности 9
Оценка редакции
9.0
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Ризер, Роб (Автор)
- Английский (язык публикации)
- 72 страницы — 14.03.2016 (дата публикации) — Независимая издательская платформа CreateSpace (издатель)
Дополнительная информация:
Марка | АР- |
Цвет | Серебро |
Артикул Размеры | |
Высота | 16 |
Ширина | 32 |
Длина | 37 |
Масса | 50,22 |
Показатель популярности 9.7
Показатель качества 9.4
Показатель тональности 9.1
Редакционная оценка 906:30
9. 4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Установка 1 предоставленного пользователем телевизора и стандартного монтажного кронштейна или повторный монтаж 1 телевизора на существующий кронштейн
- Эта услуга не включает настенное крепление. Убедитесь, что для выполнения услуги имеется подходящее настенное крепление
- Закрепите телевизор и нагрузите оборудование
- Не на всех поверхностях можно безопасно разместить настенное крепление для телевизора. Место установки зависит от решения поставщика. Может взиматься дополнительная плата
- Уборка рабочего места. Отнести упаковку в мусорное ведро покупателя, если покупатель не откажется
Дополнительная информация:
Марка | ТВ |
Цвет | Белый |
Артикул Размеры | |
Высота | 17 |
Ширина | 34 |
Длина | 36 |
Масса | 77,62 |
Показатель популярности 8. 9
Показатель качества 9.4
Показатель тональности 9.8
Оценка редакции
9.4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Ремешок — 34″ Нейлоновый ремешок с измерительной лентой в дюймах и см. Размеры до 31″ или 80см. Прикрепите диаграмму цветового круга, просмотрите улавливатель и карты серой шкалы непосредственно к шнуру.
- Полутоновый искатель — определите значения и интенсивность цвета с помощью серого искателя Pixiss. Размер этого видоискателя для художников составляет 5×3 дюйма.
- Карманный цветовой круг. Это цветовое пособие — отличный цветовой круг для художников в вашей семье. Это постер с цветовым кругом в карманном формате. Хотите узнать, какие цвета хорошо смотрятся вместе? Pixiss цветовая шкала может помочь в определении первичных, вторичных, третичных и дополнительных цветов. 5×3″.
- View Catcher — View Catcher Pixiss Artist’s View Catcher (часто называемый видоискателем или видоискателем) позволяет вам смотреть на сцену или объект в двенадцати частях, чтобы изменять или рисовать с правильными пропорциями. 5×3″.
- Инструменты для рисования для художников — Надежная шкала серого, направляющая цветовой шкалы и карты-ловушки из прочного пластика толщиной со среднюю кредитную карту. Размер 5×3 дюйма. Полностью водонепроницаемый. Идеальный подарок для любого художника. Сделано в США.
Дополнительная информация: 906:30
Марка | Серый |
Цвет | Белый |
Артикул Размеры | |
Высота | 2 |
Ширина | 27 |
Длина | 24 |
Масса | 89,77 |
Показатель популярности 9,7
Показатель качества 9.7
Оценка тональности 9. 1
Оценка редакции
9,5
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- 【Высококачественный материал】Настенное крепление AR Rifle изготовлено из высококачественного литьевого пластика PA, достаточно прочного, чтобы удерживать ваше оружие, и может выдерживать натяжение до 300 фунтов без поломки.
- 【Уникальный низкопрофильный дизайн】 Гладкая поверхность с матовой обработкой гарантирует, что ваше устройство не поцарапается. и не только может быть совместим с ar-15, но и вмещать 1 PMAG.
- 【Простота в использовании и установке】Просто ввинтите винты в стену через отверстие настенного крепления, точно и плотно прилегайте к пистолету.
- 【Множественная установка】 Двустороннее крепление позволяет вертикальное и горизонтальное позиционирование, левое и правое крепление, прочное и надежное.
- 【Что вы получаете】1 настенное крепление, 4 винта, 4 настенных дюбеля. Если у вас есть какие-либо проблемы или вопросы по нашей продукции, пожалуйста, свяжитесь с нами. Примечание: в комплект не входит кабельный замок.
Дополнительная информация:
Марка | Тайшов |
Цвет | Серый |
Артикул Размеры | |
Высота | 14 |
Ширина | 40 |
Длина | 23 |
Масса | 20.15 |
Показатель популярности 8.9
Показатель качества 8.9
Показатель настроения 9.6
Оценка редакции
9.1
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Воздушные и наземные подразделения !
- Рэгдолл и физические эффекты!
- Расширенное размещение армии !
- Повышение уровня армии до трех уровней с потрясающим улучшением снаряжения и характеристик!
- Усовершенствованная многопользовательская рейтинговая система для лучшего подбора игроков и индивидуальной таблицы лидеров!
Дополнительная информация:
Марка | Армия |
Цвет | Многоцветный |
Артикул Размеры | |
Высота | 15 |
Ширина | 41 |
Длина | 22 |
Масса | 29,52 |
Показатель популярности 9,5
Показатель качества 9. 3
Показатель тональности 9.6
Оценка редакции
9,5
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Манн, Ричард А. (Автор)
- Английский (язык публикации)
- 256 страниц — 30.04.2014 (дата публикации) — Gun Digest Books (издатель)
Дополнительная информация:
Марка | Пистолет |
Цвет | Серебро |
Артикул Размеры | |
Высота | 17 |
Ширина | 31 |
Длина | 35 |
Масса | 74,45 |
Показатель популярности 9.6
Показатель качества 9.3
Показатель тональности 9.3
Оценка редакции
9. 4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Включает членство JRNY сроком на 1 год (149 долларов США).ценность; автоматически продлевается по окончании пробного периода, если не отменен за 48 часов до даты окончания пробного периода)
- Регулируется от 8 до 40 фунтов
- Заменяет 6 гирь
- Размеры: 8,8″ Д x 7″ Ш x 12,5″ В (22,4 x 17,8 x 31,8 см )
- Занятия по силе всего тела по запросу теперь доступны в приложении JRNY (требуется членство в JRNY)
Дополнительная информация:
Марка | Боуфлекс |
Цвет | Серый |
Артикул Размеры | |
Высота | 8 |
Ширина | 30 |
Длина | 26 |
Масса | 88.13 |
Показатель популярности 9. 3
Показатель качества 9.5
Показатель тональности 9.2
Оценка редакции
9.3
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Идеально подходит для определения значения цвета на всех носителях
- Простота в использовании и понимании
- Отличный инструмент для художников, преподавателей и студентов
- Страна происхождения: США
Дополнительная информация:
Марка | Цвет |
Цвет | Серебро |
Артикул Размеры | |
Высота | 10 |
Ширина | 35 |
Длина | 35 |
Масса | 73,37 |
Показатель популярности 8. 9
Показатель качества 9.7
Показатель тональности 9.7
Оценка редакции
9.4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Обновленные продукты выглядят и работают как новые. Эти бывшие в употреблении продукты были проверены и протестированы квалифицированными поставщиками Amazon, которые обычно проводят полный диагностический тест, замену любых дефектных деталей и тщательный процесс очистки. Упаковка и аксессуары могут быть общими. Все продукты на Amazon Renewed имеют как минимум 90-дневная гарантия от поставщика.
- Двухъядерный процессор Intel Core i5 с тактовой частотой 1,6 ГГц (ускорение Turbo Boost до 2,7 ГГц) с 3 МБ общей кэш-памяти третьего уровня
- Глянцевый широкоэкранный дисплей с диагональю 11,6 дюйма и светодиодной подсветкой, разрешение 1366 x 768
- Intel HD Graphics 6000
Дополнительная информация:
Марка | яблоко |
Цвет | Черный |
Артикул Размеры | |
Высота | 2 |
Ширина | 42 |
Длина | 26 |
Масса | 68,05 |
Показатель популярности 9. 1
Показатель качества 9.1
Показатель тональности 9.3
Оценка редакции
9.2
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Садовски, Роберт А. (автор)
- английский (язык публикации)
- 448 страниц — 21.11.2012 (дата публикации) — Skyhorse (издатель)
Дополнительная информация:
Марка | Стрелковый |
Цвет | Неизвестно |
Артикул Размеры | |
Высота | 10 |
Ширина | 38 |
Длина | 23 |
Масса | 98,52 |
Показатель популярности 9,8
Показатель качества 9.5
Показатель тональности 9. 3
Оценка редакции
9,5
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Cleckner, Ryan M (автор)
- английский (язык публикации)
- 330 страниц — 31/01/2016 (дата публикации) — North Shadow Press (издатель)
Дополнительная информация:
Марка | Длинный |
Цвет | Черный |
Артикул Размеры | |
Высота | 5 |
Ширина | 34 |
Длина | 28 |
Масса | 77,2 |
Показатель популярности 9,7
Показатель качества 8,9
Показатель тональности 9,5
Оценка редакции
9. 4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Дистанционный переключатель, совместимый с Mlok и Picatinny, предназначен для серии Feyachi FL11 FL14 FL17 FL22 FL и фонарика WL-25, не подходит для фонарика WL15 WL18.
- Встроенный зажим предназначен для быстрой и надежной фиксации планок Weaver/Picatinny.
- Установите на систему Mlok, просто отвинтите и замените на винты mlok, которые входят в комплект.
- Реле давления с мгновенной/постоянной подсветкой.
- Удобная панель переключателя давления позволяет пользователям нажимать в любом месте для активации.
Дополнительная информация:
Марка | Феячи |
Цвет | Кремовый |
Артикул Размеры | |
Высота | 9 |
Ширина | 43 |
Длина | 36 |
Масса | 30,31 |
Показатель популярности 9
Показатель качества 9. 8
Показатель тональности 9.4
Оценка редакции
9.4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Композитный защитный подносок
- Регулируемая окружность
Дополнительная информация:
Марка | Рибок |
Цвет | Неизвестно |
Артикул Размеры | |
Высота | 13 |
Ширина | 36 |
Длина | 22 |
Масса | 77.01 |
Показатель популярности 9.6
Показатель качества 9.1
Показатель настроения 9.5
Оценка редакции
9. 4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- 【Прочный в использовании】: изготовлен из хромованадиевой стали 40 # после специальной термообработки. Идеальные инструменты для ювелиров, часовщиков, инженеров, плотников. Используется в машинах, транспортных средствах, изделиях из дерева и ремеслах. Штифт — самая легко ломающаяся деталь во всем наборе. Мы предоставляем пробойники отличного качества, чтобы вы могли избежать отказа от всего комплекта пробойников из-за поломки одного штифта.
- 🔧【Набор «Все в 1»】: включает в себя все необходимое для начала работы. Поставляется с 8 шт. плоских пробойников, включая 1/8″, 9/64″, 5/32″, 3/16″, 7/32″, 1/4″, 9/32″ и 5/16″; Пластиковые пробойники 3/8″, 15/64″; 1 металлический пинцет и 1 молоток с 4 съемными головками; Набор из 4 пробойников с полым концом, включая 1/16″, 5/64″, 3/32″, 1/8″; 2 плоских пробойника, включая 1/16″ и 3/32″; 2 пробойника для цилиндрических штифтов, включая 1/16 «и 3/32».
- 🔧【Съемный молот】: поставляется с молотком из хромированной стали. Кроме того, с 4 сменными головками молотка (1 латунная, 1 хромированная, 1 нейлоновая белая и 1 резиновая черного цвета) на 2 концах молотка вы можете выбрать подходящий в соответствии со своими потребностями. Молоток имеет противоскользящую накатку, поэтому его лучше захватывать в процессе использования.
- 【Настольный блок】: специальная обработка поверхности для защиты вашего драгоценного огнестрельного оружия от царапин во время дрейфа и установки оружия. Канавка для снятия основной пружины; Паз для фиксации мушки; инструмент для втулки ствола 1911 года; Дрейфовый канал целика; V-образный канал для удаления штифта звена ствола; Отверстия для снятия молотка и шептала; Направляющая перевязки круглого нижнего канала; Канал перевязки порта эжектора. Очень полезно.
- 🔧【Тест производительности 3D-моделирования】: у нас есть специальная команда и профессионалы для проверки качества, долговечности и производительности продукта. Каждый пуансон прошел профессиональный промышленный дизайн и 3D-моделирование в реальном времени для проверки производительности продукта. Все инструменты аккуратно сложены в коробку, чистые и опрятные, их легко хранить и носить с собой. Мы упаковали продукты как можно лучше. Это наше обещание, и мы держим свое слово!
Дополнительная информация:
Марка | БЕСТНУЛЕ |
Цвет | Неизвестно |
Артикул Размеры | |
Высота | 8 |
Ширина | 29 |
Длина | 42 |
Масса | 62,59 |
Показатель популярности 9.7
Показатель качества 9.3
Показатель настроения 9.2
Оценка редакции
9.4
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- ПОДХОДИТ ДЛЯ ЛЮБОГО НИЖНЕГО РЕСИВЕРА AR-15 – Обшивка Magwell подходит для любой формы. Разработан для установки нижних ствольной коробки военного образца на совместимые винтовки AR-15 и карабины M4. В комплект входят детали для левой и правой стороны одного магвелла.
- ПРОСТОТА УСТАНОВКИ ВИНИЛОВОЙ ОБОЛОЧКИ. Установка своими руками означает, что у вас есть творческий контроль. Выберите, сколько или как мало нужно обернуть, с помощью наших единственных в своем роде готовых шаблонов и видеороликов по установке. Используйте тепловую пушку, чтобы подогнать винил к поверхности, и канцелярский нож, чтобы обрезать его по размеру. Установка всего за несколько часов. Нет времени отверждения, готов к немедленному использованию!
- ВОДОНЕПРОНИЦАЕМОЕ МАТОВОЕ ПОКРЫТИЕ С НЕОТРАЖАЮЩИМ ОТДЕЛЕНИЕМ. GunSkins изготовлены из высококачественного винила премиум-класса. Этот автомобильный винил на 100% водонепроницаем и непористый. Это идеально подходит для охоты на водоплавающих птиц, когда вы находитесь по колено в камышах. Ни дождя, ни ржавчины, ни забот!
- СЪЕМНЫЙ И НЕ ОСТАВЛЯЕТ ОСТАТКОВ. Это непостоянное покрытие не повлияет на стоимость вашего оружия при перепродаже. Если вам нужно снять его, просто добавьте тепла и удалите. Поверхность будет такой же, какой она была до установки. Легко переключайте шаблоны для разных сезонов охоты!
- ПОЖИЗНЕННАЯ ГАРАНТИЯ. На этот продукт GunSkins распространяется пожизненная гарантия, которая распространяется на нормальное использование первым пользователем этого продукта. Этот продукт GunSkins не будет выцветать в течение гарантийного периода, если первоначальный пользователь правильно установил продукт на огнестрельное оружие, аксессуар для огнестрельного оружия или другое одобренное GunSkins приложение.
Дополнительная информация:
Марка | Оружейные скины |
Цвет | Кремовый |
Артикул Размеры | |
Высота | 8 |
Ширина | 26 |
Длина | 43 |
Масса | 80. 06 |
Показатель популярности 9.8
Показатель качества 9.2
Показатель настроения 9.7
Оценка редакции
9,6
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- FBA_HC-0064431789
- Maurice Sendak (Автор)
- Английский (язык публикации)
- 48 страниц — 01/01/1984 (дата публикации) — HarperCollins (издатель)
Дополнительная информация:
Марка | Где |
Цвет | Черный |
Артикул Размеры | |
Высота | 20 |
Ширина | 32 |
Длина | 30 |
Вес | 33,67 |
Показатель популярности 9,7
Показатель качества 9. 1
Показатель настроения 9.6
Оценка редакции
9,5
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Пропорциональный делитель масштаба. Инструмент Pixiss Proportional Scale Divider можно использовать для переноса объекта на холст или бумагу с сохранением пропорций. Легко использовать. Увеличьте, уменьшите или измерьте размер объекта для рисования. Пропорциональный делитель имеет размеры 10″ x 0,5″ x 0,25″.
- Средство поиска шкалы серого — определите значения и интенсивность цвета с помощью шкалы серого и средства поиска оттенков Pixiss. Размер 5×3″.
- Колесо цветов. Хотите узнать, какие цвета хорошо сочетаются друг с другом? Палитра цветов Pixiss поможет определить первичные, вторичные, третичные и дополнительные цвета. 5×3″.
- View Catcher — View Catcher от Pixiss Artist’s View Catcher позволяет вам смотреть на сцену или объект в двенадцати частях, чтобы изменять или рисовать с правильными пропорциями. 5×3″.
- Прочные карты — Изготовлены из прочного пластика толщиной со среднюю кредитную карту. Размер 5×3″. Полностью водонепроницаемый.
Дополнительная информация:
Марка | Пиксисс |
Цвет | Серебро |
Артикул Размеры | |
Высота | 16 |
Ширина | 45 |
Длина | 37 |
Масса | 17,56 |
Показатель популярности 9
Показатель качества 9.4
Показатель настроения 9.6
Оценка редакции
9.3
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Английский (язык публикации)
- 1472 страницы — 18.12.2017 (дата публикации) — Gun Digest Books (издатель)
Дополнительная информация:
Марка | Стандарт |
Цвет | Серый |
Артикул Размеры | |
Высота | 19 |
Ширина | 32 |
Длина | 35 |
Масса | 39,13 |
Показатель популярности 9. 4
Показатель качества 8.9
Показатель настроения 9.5
Оценка редакции
9.3
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Гарриман, Билл (автор)
- английский (язык публикации)
- 80 страниц — 13.04.2021 (дата публикации) — Osprey Publishing (издатель)
Дополнительная информация:
Марка | |
Цвет | Белый |
Артикул Размеры | |
Высота | 11 |
Ширина | 34 |
Длина | 35 |
Масса | 57,26 |
Показатель популярности 9.5
Показатель качества 9.3
Показатель настроения 9.7
Оценка редакции
9,5
Посмотреть на Амазоне
Найти на Ebay
Отзывы клиентов
Выделенные функции
- Линзы Oakley’s Plutonite обеспечивают максимальную защиту от УФ-излучения, фильтруя 100% всех УФ-А, УФ-В, УФ-С и вредного синего света до 400 мм. Легкий материал для линз Oakley Plutonite обеспечивает превосходный комфорт, прозрачность и защиту от ударов и ультрафиолетового излучения.
- Технология линз PRIZM, разработанная для улучшения цвета, контрастности и детализации, чтобы спортсмены могли максимально эффективно использовать любую деятельность. Линзы Prizm Black Polarized для повседневного использования предназначены для условий яркого освещения, благодаря чему окружающая среда выглядит более яркой, но при этом естественной и с более богатыми деталями. HD поляризованные линзы, которые блокируют 99% отраженных бликов. Идеально подходит для езды на велосипеде, бега или любых мероприятий на свежем воздухе. Светопропускание: 11%
- Запатентованная оптика высокого разрешения (HDO) обеспечивает превосходную оптическую четкость и четкое изображение под любым углом.
- Устойчивая к нагрузкам оправа O Matter легкая и прочная, обеспечивает комфорт и защиту в течение всего дня. Оправа Oakley из термопластика O-Matter, изготовленная методом литья под давлением, обеспечивает повышенную прочность и гибкость по сравнению с традиционным ацетатом и способна выдерживать смещение или деформацию с течением времени.
- Ушные вкладыши и носоупоры Unobtanium для большего комфорта и производительности. Подушечки увеличивают сцепление с потоотделением, обеспечивая надежную и индивидуальную посадку.
Дополнительная информация: 906:30
Марка | Окли |
Цвет | Многоцветный |
Артикул Размеры | |
Высота | 4 |
Ширина | 26 |
Длина | 39 |
Масса | 89,56 |
На что обратить внимание перед покупкой Лучшее соотношение цены и качества Ar15
Большинство упомянутых продуктов не были выбраны специально для включения. Список составил AI. Каждый товар на этой странице прошел тестирование, оценку и рекомендации от реальных клиентов.
Стоимость
Значение Ar15 должно учитывать как стоимость, так и функцию. По мере того, как все больше компаний выходят на рынок за лучшим соотношением цены и качества Ar15, появляется больше вариантов производительности и качества. Наибольшее значение Ar15, которое стоит больше всего, не обязательно будет лучшим выбором для вас и ваших денег. Многие доступные версии обеспечивают исключительный комфорт и производительность.
Брендинг
Наилучшая ценность Ar15 — это первоклассное обслуживание клиентов и высококачественные изделия. Если есть какие-либо повреждения предметов, вы всегда можете рассчитывать на то, что производитель ответит на ваши вопросы, устранит любые проблемы или вернет вам деньги.
Технические характеристики
Перед тем, как нажать кнопку «Купить сейчас» или добавить товары в корзину, убедитесь, что продукт соответствует вашим потребностям.
При покупке важно учитывать технические характеристики. Они определяют возможности продукта. Принятие правильного решения из множества вариантов имеет решающее значение.
Выберите 21 лучший вариант Ar15, который был специально разработан для удовлетворения ваших потребностей. При сравнении различных спецификаций следует учитывать такие факторы, как производительность, удобство использования и стоимость. Вы должны принять во внимание все аспекты, упомянутые выше, делая свой окончательный выбор. Если вы учтете их все, вы получите лучшее соотношение цены и качества.
Дизайн
Может быть непросто решить, какое здесь значение Ar15. Сделать выбор можно, посмотрев на дизайн. Выбор материала продукта, цветовой схемы и даже визуальный вес влияют на то, как он будет выглядеть в готовом виде. Зная это, вы можете найти продукт, который точно соответствует вашим предпочтениям и потребностям.
Рейтинги покупателей
Многие люди учитывают отзывы покупателей при принятии решения о покупке. Очевидно, поскольку никто не знает продукт лучше, чем его собственные покупатели. Прежде чем принять решение о покупке, прочтите отзывы покупателей, чтобы получить хорошее представление о том, что другие люди думают о своем опыте использования продуктов. Для данного продукта некоторые люди оставляют отзывы с большей вероятностью, чем другие. По отзывам клиентов можно определить, насколько клиенты удовлетворены продуктом в целом.
Стабильность и контроль
При оценке высшего значения Ar15 мы учитывали его контроль и стабильность.
Важно думать о контроле и стабильности.
Мы учитываем, как использование продукта повлияет на наши эмоции и как это изменит нашу жизнь.
Комфорт
Каждый хочет свободно заниматься своими увлечениями без помех и дискомфорта. Думайте о комфорте продукта, когда решаете, использовать его или нет. Значение Ar15. Лучшие Value Ar15 представлены в различных конструкциях, обеспечивающих комфорт, контроль и устойчивость. Никому не нравится желать, чтобы они могли бросить рыбалку на полпути, потому что у них болят спина или ноги. Из-за этого байдарки для рыбалки очень распространены.
Долговечность
Дизайн и конструкция Value Ar15, а также используемые материалы определяют его долговечность. Выберите значение Ar15, которое может противостоять износу, давлению и повреждению.
Кроме того, убедитесь, что он имеет современный дизайн, который дополняет что угодно. Занятые мамы или строители найдут это устройство полезным, потому что оно сделано на века.
Часто задаваемые вопросы
1. Стоит ли покупать Value Ar15?
Без сомнения, наша культура одноразовая. Объявления, рекламирующие новейшие и лучшие модели Value Ar15, неустанно бомбардируют нас. Но имеет ли наибольшая ценность Ar15 финансовый смысл? Когда вы выбираете тщательно, некоторые из них! Некоторые, но не многие.
2. Не пора ли получить новое значение Ar15?
Величайшая ценность Ar15 — это то, что вам нужно. Учти это. Будущие изменения цен трудно предвидеть. Если производство не замедлится, чем раньше вы купите, тем лучше для вас будет. С другой стороны, вы можете подождать, чтобы сделать выбор, пока шумиха не утихнет, если объем производства снижается, а цены, как ожидается, вырастут.
3: Сколько стоит значение Ar15?
Value Ar15 доступны в различных стилях и ценовых категориях. В наши дни оценка стоимости продукта является сложной задачей.
