тест по теме «Сварочные электроды»

Вопрос 1

В каких условиях рекомендуется хранить электроды

Варианты ответов

• В складском помещении при температуре выше 0 гр.
• в сухом отапливаемом помещении при температуре не ниже 15 гр и влажности воздуха не более 50 %
• в ящиках, в упакованном виде

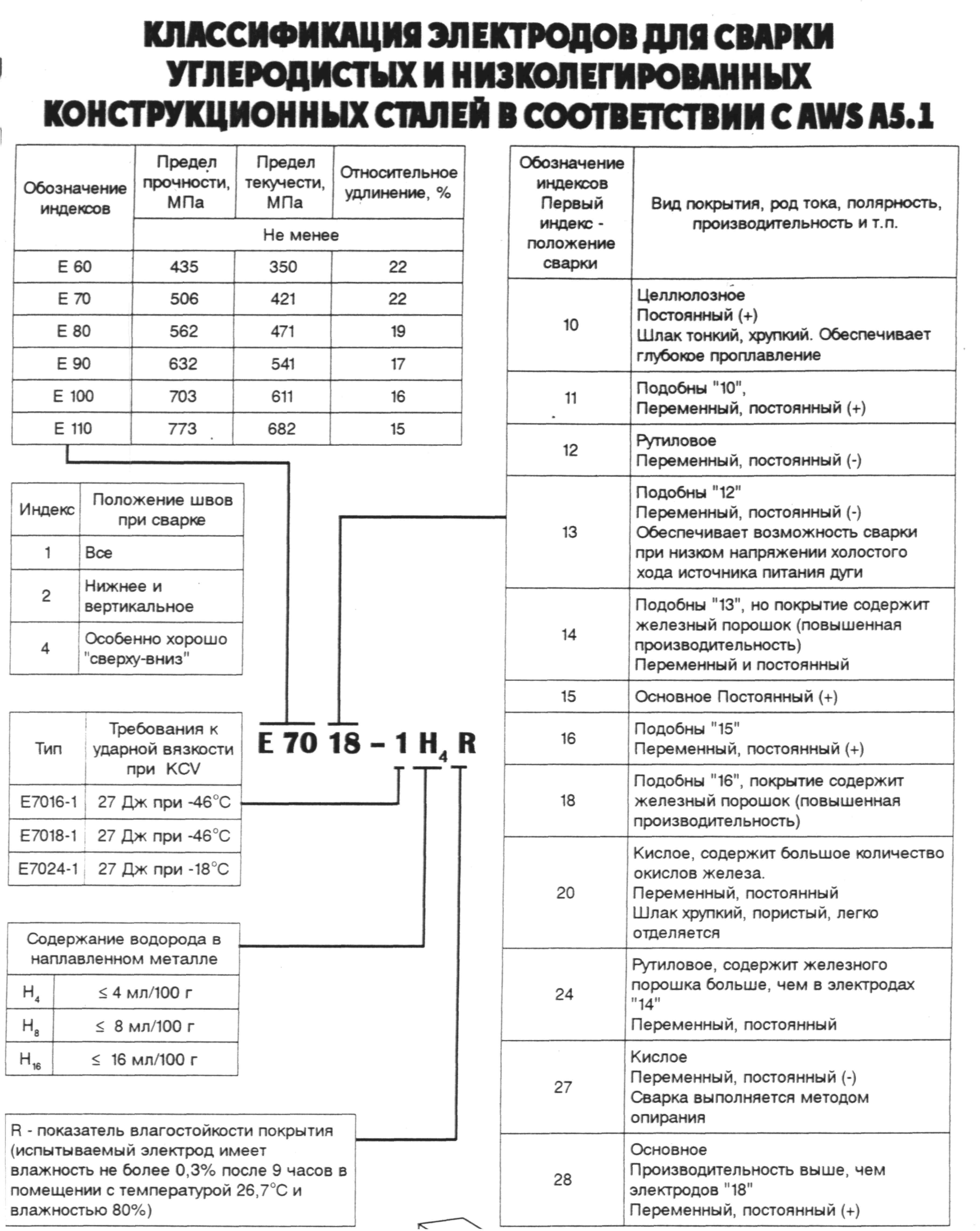

Вопрос 2

что обозначает в маркировке электродов буква «Э» и цифры, следующие за  ней?

Варианты ответов

• марку электрода и номер разработки
• «Электрод» и механические характеристики стали
• «Электрод» и предел прочности металла шва или наплавленного металла

Вопрос 3

Укажите правильное подразделение электродов по типу покрытия по ГОСТ 9466-75

Варианты ответов

• кремнесодержащие, марганцесодержащие, нейтральные покрытия
• окислительные, восстановительные, пассивирующие покрытия
• кислые, основные, рутиловые, целлюлозные покрытия

Вопрос 4

В каком из перечисленных ниже ответов наиболее полно указано назначение электродного покрытия

Варианты ответов

• упрощает возбуждение дуги, увеличивает коэффициент расплавления метала электродного стержня и глубину проплавления металла
• повышает устойчивость горения дуги, образует комбинированную газошлаковую защиту расплавленного электродного металла и сварочной ванны, легирует и рафинирует металл шва, улучшает формирование шва
• защищает расплавленный металл сварочной ванны от окисления, улучшает санитарно-гигиенические условия работы сварщика

Вопрос 5

Что из перечисленного ниже влияет на выбор марки и диаметра  сварочного электрода

Варианты ответов

• марка и толщина свариваемого металла
• марка свариваемого металла и температура окружающей среды
• толщина металла и температура окружающей среды

Вопрос 6

Что из пречисленного ниже влияет на выбор сварочного тока

Варианты ответов

• марка и толщина свариваемого металла
• диаметр электрода и толщина свариваемого металла
• диаметр электрода и положение в пространстве сварного шва

Вопрос 7

С какой целью один из концов электрода не имеет покрытия?

Варианты ответов

• для обеспечения подвода тока к электроду
• с целью экономии покрытия
• для нанесения марки электрода

Вопрос 8

Для сварки какой группы сталей применяются электроды типов Э38, Э42, Э46, Э50

Варианты ответов

• для сварки углеродистых сталей
• для сварки углеродистых и низколегированных конструкционных сталей
• для сварки конструкционных сталей повышенной и высокой прочности

Вопрос 9

С какой целью производят прокалку электродов

Варианты ответов

• для удаления водорода из покрытия
• для повышения прочности покрытия
• для удаления влаги их покрытия

Вопрос 10

Что обозначает в маркировке типов электродов букв А, например Э42А

Варианты ответов

• повышенное содержание легирующих элементов
• пониженное содержание углерода
• повышенные пластические свойства наплавленного металла

Пройти тест

Сохранить у себя:

© 2019,
Галанина Людмила Викторовна

 615

Ответы на 1.

04.1.01.ПТО-I-РД

Главная Конструктор Тесты Ответы Блог О нас

Пройти тест

Рабочее место сварщика должно быть ограждено.

Рабочее место сварщика и поверхности свариваемых конструкций должны защищаться от осадков и сильного ветра.

Особые требования к рабочему месту сварщика не предъявляются.

Непровары корня шва, пористость.

Наплывы, подрезы, прожоги, незаваренные кратеры, наружные трещины швов и околошовной зоны.

Наплывы, подрезы, прожоги, незаваренные кратеры, наружные трещины швов и околошовной зоны, непровары корня шва, пористость.

Устанавливаются, если это предусмотрено технологическим процессом.

Устанавливаются в любом случае.

Устанавливаются в случае механизированной сварки.

С предварительным подогревом до температуры 300 градусов Цельсия.

С предварительным подогревом до температуры 200 градусов Цельсия.

Без предварительного подогрева.

Допускаются, если их число на 1 м шва не более 1.

Допускаются.

Не допускаются.

Специальный, практический и общий

Специальный и практический

Пониженное содержание вредных примесей в наплавленном металле и как следствие его повышенные пластические свойства.

Пониженное содержание углерода.

Улучшенное качество покрытия.

Напроход (неизменное направление сварки).

От середины к концам обратноступенчатым методом.

От середины к концам напроход.

Не более 1,5 мм.

Не более 0,5 мм.

Не более 1,0 мм.

От 4-х до 8 мм.

От 3-х до 5 мм.

От 4-х до 6 мм.

От 0,5 до 0,7 мм.

От 0,2 до 0,5 мм.

От 0,7 до 1,2 мм.

Взаиморасположение сварных деталей и сборочных единиц, неперпендикулярность осей, смещение кромок сваренных элементов.

Переплавлены полностью в процессе сварки.

Удалены и выполнены вновь.

Замаркированы как дефектные, для того, чтобы перед сваркой удалить их.

Которые регламентированы НД для сталей с более низкими механическими свойствами.

Не регламентируется.

Которые регламентированы НД для сталей с более высокими механическими свойствами.

Не более 1.

Не более 5.

Не более 10.

Специальный, практический и общий

Специальный и практический

Марку электрода и номер разработки.

Тип электрода и гарантируемый предел прочности наплавленного ими металла в кгс/мм2.

Завод-изготовитель и номер покрытия.

От середины к концам обратноступенчатым методом.

От середины к концам напроход.

Напроход (неизменное направление сварки).

От 0,5 до 1,5 мм.

От 1,0 до 1,5 мм.

От 0,5 до 1,0 мм.

На свободной площадке сборочно-сварочного участка.

В месте, определяемом руководителем сборочно-сварочных работ.

На стендах или в условиях, исключающих возможность смещения свариваемых кромок и деформаций собираемых сборочных единиц и конструкций.

bug_report

Руководство по размещению ЭКГ в 12 отведениях

Что такое электрокардиограмма

Являясь неинвазивным, но наиболее ценным диагностическим инструментом, ЭКГ в 12 отведениях записывает электрическую активность сердца в виде кривых.

При правильной интерпретации ЭКГ может обнаруживать и контролировать целый ряд сердечных заболеваний — от аритмий до ишемической болезни сердца и дисбаланса электролитов.

Со времени первой телекардиограммы, записанной в 1903 году, были достигнуты огромные успехи в регистрации и интерпретации ЭКГ. Сегодня ЭКГ в 12 отведениях остается стандартным диагностическим инструментом среди парамедиков, врачей скорой помощи и персонала больниц.

Содержимое

1. ЭКГ в 12 отведениях

   У кого должна быть ЭКГ в 12 отведениях

2. Расположение электродов ЭКГ в 12 отведениях

   Дополнительные примечания по размещению ЭКГ в 12 отведениях

3. 12 ведущих групп

   Треугольник Эйнтховена

   Позиционирование пациента для размещения ЭКГ в 12 отведениях

4. Как уменьшить значительный артефакт

5. Подготовка кожи

6. Применение электрода

   Варианты ЭКГ

7. Стандарты цветового кодирования для ЭКГ в 12 отведениях

   Рекомендации по использованию ЭКГ

ЭКГ в 12 отведениях

ЭКГ в 12 отведениях дает полную картину электрической активности сердца, регистрируя информацию в 12 различных проекциях. Думайте об этом как о 12 различных точках зрения на объект, сплетенных вместе, чтобы создать связную историю — интерпретацию ЭКГ.

Эти 12 проекций получены путем размещения электродов или небольших липких участков на груди (прекардиально), запястьях и лодыжках. Эти электроды подключены к аппарату, который регистрирует электрическую активность сердца.

Кому показана ЭКГ в 12 отведениях

Основной целью ЭКГ в 12 отведениях является обследование пациентов на возможную ишемию сердца . Это помогает персоналу скорой помощи и больницы быстро выявлять пациентов с ИМпST (инфаркт миокарда с подъемом сегмента ST или, другими словами, сердечный приступ) и выполнять соответствующее медицинское вмешательство на основе первоначальных показаний.

Расположение электродов ЭКГ в 12 отведениях

Для точного измерения электрической активности сердца решающее значение имеет правильное размещение электродов.

В ЭКГ с 12 отведениями 12 отведений рассчитаны с использованием 10 электродов.

Грудные (прекардиальные) электроды и их размещение

» V1 — четвертое межреберье справа от грудины
» V2 — четвертое межреберье слева от грудины
» V3 — середина между размещением электродов V2 и V4
» V4 — F пятый межреберье по среднеключичной линии
» V5 — передняя подмышечная линия на том же горизонтальном уровне, что и V4
» V6 — средняя подмышечная линия на том же горизонтальном уровне, что и V4 и V5

Электроды конечностей и их размещение

» RA (правая рука) — В любом месте между правым плечом и правым локтем
» RL (Правая нога) — В любом месте ниже правого туловища и выше правой лодыжки
» LA (Левая рука) — В любом месте между левым плечом и левым локтем
» LL (Левая нога) ) — В любом месте ниже левого туловища и выше левой лодыжки

12 групп отведений

Отведение — это проблеск электрической активности сердца под определенным углом.
Проще говоря, лид похож на перспективу. В ЭКГ в 12 отведениях имеется 10 электродов, обеспечивающих 12 проекций сердечной деятельности под разными углами в двух электрических плоскостях — вертикальной и горизонтальной.

Вертикальная плоскость (лобные отведения):

Используя 4 электрода для конечностей, вы получаете 6 лобных отведений, которые предоставляют информацию о вертикальной плоскости сердца:

• Отведение I
• Свинец II
• Свинец III
• Расширенный вектор справа (aVR)
• Дополненный вектор слева (aVL)
• Дополненная векторная стопа (aVF)

Для мониторинга отведений I, II и III требуются отрицательный и положительный электроды (биполярность). С другой стороны, расширенные отведения — aVR, aVL и aVF — являются униполярными и требуют только положительного электрода для мониторинга.

Треугольник Эйнтховена

Треугольник Эйнтховена объясняет, почему есть 6 лобных отведений, когда есть только 4 конечностных электрода.

Принцип треугольника Эйнтховена описывает, как электроды RA, LA и LL не только регистрируют электрическую активность сердца по отношению к себе через отведения aVR, aVL и aVF. Они также соответствуют друг другу, образуя отведения I (RA к LA), II (RA к LL) и III (LL к LA).

В результате они образуют равносторонний треугольник. Отсюда и название треугольника Эйнтховена, названное в честь Виллема Эйнтховена, который изобрел первую практическую ЭКГ.

Имейте в виду, что RL является нейтральным (также известным как нулевая точка, в которой измеряется электрический ток). RL не появляется в показаниях ЭКГ и считается заземляющим отведением, которое помогает минимизировать артефакты ЭКГ.

Горизонтальная плоскость (поперечные отведения)

Используя 6 нагрудных электродов, вы получаете 6 поперечных отведений, которые предоставляют информацию о горизонтальной плоскости сердца: V1, V2, V3, V4, V5 и V6.

Как и расширенные отведения, поперечные отведения являются униполярными и требуют только положительного электрода. Отрицательный полюс всех 6 отведений находится в центре сердца. Это рассчитывается с помощью ЭКГ.

Позиционирование пациента для размещения ЭКГ в 12 отведениях

• Убедитесь, что электронные устройства (например, смартфон) удалены от пациента. Эти устройства могут создавать артефакты (помехи) и вызывать проблемы с показаниями.
• Уложите пациента на спину или в полуфаулеровское положение. Если оба положения невозможны, можно выполнить ЭКГ в более приподнятом положении пациента.
• С руками, лежащими на боку, попросите пациента расслабить плечи и не скрещивать ноги.
• Пациентов, которые не могут удобно разместиться на кровати или столе для осмотра из-за своего размера, попросите их скрестить руки на животе, чтобы уменьшить мышечное напряжение и подвижность.
• Если вы не проводите стресс-тест ЭКГ, попросите пациента лежать неподвижно и тихо , пока тест не будет сделан.

Как уменьшить значительный артефакт

Небольшой артефакт ЭКГ не редкость. Однако вы можете уменьшить дальнейшие помехи, выполнив следующие шаги:

• По возможности отключите второстепенные электрические устройства и оборудование поблизости.
• Проверьте наличие кабельных петель и избегайте прокладки кабелей рядом с металлическими предметами, так как они могут повлиять на сигнал.
• Осмотрите провода и кабели на наличие трещин или разрывов. Замените по мере необходимости.
• Если возможно, используйте ограничители перенапряжения с блоком питания.
• Убедитесь, что фильтры и предусилители правильно отрегулированы.
• Обеспечьте надежное соединение между кабелем пациента и устройством ЭКГ. Дважды проверьте наличие зазоров между разъемами.

Подготовка кожи

• Кожа должна быть сухой, безволосой и обезжиренной. Сбрейте волосы, которые могут помешать размещению электродов. Электроды должны иметь полный контакт с кожей пациента.
• Для лучшей адгезии электрода и обезжиривания кожи протрите участок спиртовой салфеткой или марлей, смоченной бензойной настойкой.
• Уменьшите электрическое сопротивление без покраснения кожи с помощью 5–10 нежных движений. Это поможет обеспечить передачу электрических сигналов сердца на электроды.
• Обеспечьте условия, препятствующие обильному потоотделению пациента.

Применение электродов

Важно точно разместить каждый электрод на пациенте. Неправильное размещение может привести к ложному или вводящему в заблуждение диагнозу.

• Убедитесь, что проводящий электрод гель свежий и достаточно влажный. Сухой электрод с неподходящим гелем снижает проводимость сигнала ЭКГ.
• Часто высыхание электродного геля является результатом неправильного хранения. Храните электроды в соответствии с инструкциями производителя и не вынимайте их из упаковки, пока они не будут готовы к использованию.
• Не размещайте электроды на коже над костями, надрезами, раздраженной кожей и частями тела, где возможно большое движение мышц.
• Используйте электроды той же марки. Использование разных марок с разным составом может затруднить получение точной записи ЭКГ.

Варианты ЭКГ

Помимо стандартной ЭКГ с 12 отведениями, существуют другие варианты:

ЭКГ с 3 отведениями

ЭКГ с 3 отведениями использует 3 электрода, помеченных белым, черным и красным. Эти цвета не являются универсальными, поскольку для ЭКГ существует два стандарта окраски (обсуждается ниже). Эти 3 отведения контролируют мониторинг ритма, но не дают достаточной информации об активности подъема сегмента ST.

ЭКГ в 5 отведениях

ЭКГ в 5 отведениях использует 4 отведения от конечностей и 1 отведение от груди. Это помогает улучшить показатели подъема сегмента ST, но все же уступает ЭКГ в 12 отведениях.

Стандарты цветового кодирования для ЭКГ в 12 отведениях

В настоящее время существует два стандарта цветового кодирования для ЭКГ в 12 отведениях:

• Система IEC (Международной электротехнической комиссии)
• Система AHA (Американская ассоциация кардиологов)

Если вы используете систему AHA, используйте эту мнемонику, чтобы легко вспомнить расположение электродов на конечностях:

• дым над огнем (черный провод над красным проводом)
• снег на траве (белый свинец над зеленым)

Источники:

Размещение ЭКГ в 12 отведениях

Замена диагностических электродов ЭКГ AHA и IEC

Основы ЭКГ

900 04 ECG Strip Ease

Потенциал стандартного электрода — определение, значение, спонтанность реакций

Стандартный электродный потенциал — это измерение потенциала равновесия. Между электродом и электролитом существует разность потенциалов, называемая потенциалом электрода. Когда единица представляет собой концентрацию всех видов, участвующих в полуклетке, электродный потенциал известен как стандартный электродный потенциал.

Определение потенциала стандартного электрода

В стандартных условиях стандартный электродный потенциал возникает в электрохимической ячейке, скажем, при температуре = 298 К, ​​давлении = 1 атм, концентрации = 1 М. Символ «E ^или _ячейка » представляет собой стандартный электродный потенциал ячейки.

Значение стандартного потенциала электрода

• Все электрохимические элементы основаны на окислительно-восстановительных реакциях, состоящих из двух полуреакций.
• Половина реакции окисления происходит на аноде и включает потерю электронов.
• На катоде протекает реакция восстановления с присоединением электронов. Таким образом, электроны перетекают от анода к катоду.
• Электрический потенциал, возникающий между анодом и катодом, обусловлен разницей индивидуальных потенциалов каждого электрода (которые погружены в соответствующие электролиты) .
• Потенциал гальванического элемента можно измерить с помощью вольтметра. Однако индивидуальный потенциал полуклетки не может быть точно измерен в одиночку.
• Также важно отметить, что этот потенциал может изменяться при изменении давления, температуры или концентрации.
• Для получения индивидуального восстановительного потенциала полуэлемента возникает потребность в стандартном электродном потенциале.
• Измеряется с помощью электрода сравнения, известного как стандартный водородный электрод (сокращенно SHE). Электродный потенциал SHE равен 0 Вольт.
• Стандартный электродный потенциал электрода можно измерить, соединив его с SHE и измерив потенциал ячейки полученного гальванического элемента.
• Окислительный потенциал электрода является отрицательным значением его восстановительного потенциала. Следовательно, стандартный электродный потенциал электрода описывается его стандартным восстановительным потенциалом.
• Хорошие окислители имеют высокий стандартный восстановительный потенциал, в то время как хорошие восстановители имеют низкий стандартный восстановительный потенциал.
• Например, стандартный электродный потенциал Ca ²⁺ составляет -2,87 В, а F ₂ — +2,87 В. Отсюда следует, что F ₂ является хорошим окислителем, тогда как Ca является восстановителем.

Стандартный потенциал электрода Пример

Расчет стандартного электродного потенциала цинкового электрода с помощью стандартного водородного электрода показан ниже.

Можно отметить, что этот потенциал измерен при стандартных условиях, когда температура 298К, давление 1 атм, концентрация электролитов 1М.

Самопроизвольность окислительно-восстановительных реакций

Если окислительно-восстановительная реакция протекает самопроизвольно, ΔG ^o (свободная энергия Гиббса) должна иметь отрицательное значение. Он описывается следующим уравнением:

ΔG ^o _ячейка = -nFE ⁰ _ячейка

Где n относится к общему количеству молей электронов на каждый моль образовавшегося продукта, F — постоянная Фарадея (приблизительно 96485 C.mol ^-1 ).

Е ⁰ _ячейку можно получить с помощью следующего уравнения:

E ⁰ _ячейка = E ⁰ _катод – E ⁰ _анод

Следовательно, ячейка E ⁰ может быть получена путем вычитания стандартного электродного потенциала анода из потенциала катода. Чтобы окислительно-восстановительная реакция была самопроизвольной, в ячейке E ⁰ _{должно быть положительное значение (поскольку и n, и F имеют положительные положительные значения, а ΔG ^или значение должно быть отрицательным).}

Это означает, что в самопроизвольном процессе

E ⁰ _ячейка > 0 ; что, в свою очередь, означает, что E ⁰ _катод > E ⁰ _анод

Таким образом, стандартный электродный потенциал катода и анода помогает предсказать спонтанность клеточной реакции. Можно отметить, что ΔG ^o ячейки отрицательное в гальванических элементах и ​​положительное в электролитических элементах.

Рекомендуемые видео

Часто задаваемые вопросы – Часто задаваемые вопросы

Q1

Что такое электродный потенциал?

Потенциал электрода известен как потенциал ячейки, состоящей из соответствующего электрода, действующего как катод, и стандартного водородного электрода, действующего как анод. Катод всегда восстанавливается, а анод окисляется.

Q2

В чем разница между стандартным потенциалом электрода и стандартным потенциалом ячейки?

В классе, известном как нормальный клеточный потенциал или стандартный электродный потенциал, присутствует стандартный восстановительный потенциал. Естественный потенциал клеток – это разность потенциалов между катодом и анодом. Все стандартные потенциалы измерены при 298 К, ​​1 атм и 1 М растворах.

Q3

От чего зависит электродный потенциал?

Склонность электрода терять электроны называется потенциалом окисления, а склонность электрода поглощать электроны называется потенциалом восстановления.
