Что прочнее швеллер или двутавр: Что прочнее: двутавр или швеллер?

Швеллер или двутавр

Сравнение швеллера, уголка и балки | Что лучше?

Металлические углы, швеллеры, балки – каждый из продуктов металлопроката находит применение в строительной сфере. Выбор происходит на основании определенной задачи строительства. Двутавровая балка представляет собой профиль, она жесткая, прочная. Размерный ряд предполагает отличие по ширине, толщине, наименованию применяемой стали.

Швеллеры в отличие от балок применяются в вагоностроении, станкостроении, машиностроении, а также постройки зданий, сооружений. Этот универсальный элемент является частью каркаса крыше, участвует в создании вагона машинного состава. Стальной угол – участник большого количества строений различной направленности.

Отличия: форма, размеры, технологические особенности

Часто возникающую путаницу между тремя моделями профилей легко вычислить по внешнему виду. Все виды швеллерных балок имеют п-образное, дугообразное сечение. Сечение уголка имеет форму буквы «L». Швеллер двутавр имеет сечение буквой «Н». Из-за нерентабельности был прекращен выпуск Т-образных двутавров, но данный вид металлопрофилей пока еще пользуется спросом среди клиентов. Полную замену им составляют профили сечением «Н».

Швеллерная продукция п-образной формы характерна для горячекатаного изделия. Дугообразный формат имеют гнутые профили. Наиболее удобным для решения различных задач строительства считается классический швеллер в форме буквы «П». Двутавровая модель гораздо жестче, прочнее вышеописанного типоразмера. Части перекрытия здания на нее укладывать легче.

В качестве несущей составляющей дома двутавр прочнее, если его поставили вертикально. Если говорить о боковых нагрузках, перпендикулярных по вертикали, то тут выигрывает швеллер. Все дело в том, что происходит смещения центра тяжести сортамента в сторону поперечных сторон полок. Двутавр действует вертикально, на обе полки, стенка в этот момент противодействует сжатию.

Оба способа производства стальных углов – изгиб, горячий прокат, обеспечивают профиля устойчивостью к различным типам нагрузок. При высокой прочности они имеют приемлемую вязкость, долгое время противостоят износу. Швеллер, уголок, балка – каждый из типов металлопроката находит обширное применение в разных сферах строительства.

Где применяются швеллер, двутавровая балка, стальной уголок?

Стальной угол находит применение:

производство техники больших размеров, автомобилестроение, строительство вагонов,

формирование идеально точных, ровных углов при создании дверных, оконных проемов,

оформление коммуникаций, проведение кабелей, труб, пр.,

усиление бетонных стен, в качестве арматурного крепления.

Двутавровая балка незаменима:

строительство типовых зданий,

воплощение сложных архитектурных проектов,

сооружение ответственных металлоконструкций: мостов, подземных, наземных переходов,

как направляющая для промышленных систем кранов.

Швеллерная продукция применяется:

в создании металлоконструкций,

как перекрытие многоэтажных строений,

в автомобильной промышленности, вагоностроении, станкостроении,

в создании деталей для техники.

Каждая металлическая деталь имеет собственную специализацию. Швеллер подходит для использования в облегченных строениях, механизмах. Двутавр способен стать частью ответственной, сложной конструкции, целого здания. Стальной угол – как часть металлоконструкции или как деталь, придающая эстетику конструкции.

Почему удобно покупать металлопрокат в «Сталь-Инвест»?

На базах компании «Сталь-Инвест» всегда имеются большие партии металлопродукции, готовой к отгрузке заказчикам со всей России. Позвонив по многоканальному телефону, указанному на сайте, вы узнаете точные расценку на метр, тонну стального фасонного проката, узнаете у специалистов отличия каждой модели из ассортимента.

Балка двутавровая

Краткое описание металлопроката – Балка двутавровая.

Балка двутавровая – это изделие сортового проката, изготовленное из профильной стали. Двутавровые балки неслучайно имеют сечение в виде буквы «Н», такая форма придает конструкции дополнительную жесткость. Особенности двутавра в том, что он может принимать большие нагрузки, чем швеллер или стальной уголок.

Двутавры изготовляются из низколегированной или углеродистой стали. Изделия из углеродистых марок стали чаще всего применяются для создания внутренних перекрытий, которые защищены от неблагоприятных погодных явлений. Двутавры из низколегированных марок применяются при строительстве наружных конструкций, а также конструкций с повышенными требованиями к прочности.

Преимущества двутавровых балок:

• – прочность,
• – незначительный вес,
• – доступная цена,
• – отсутствие чувствительности к колебаниям температур,
• – быстрый монтаж,
• – возможность изготовления балок по индивидуальным чертежам,
• – возможность использования во всех сферах строительства.

Балка двутавровая металлическая может быть горячекатаной или сварной.

Горячекатаная балка изготавливается из стальной заготовки при помощи горячей прокатки. Сталь подвергают термической обработке и формируют необходимое изделие. Такое изделие отличается монолитностью и прочностью. Из-за отсутствия швов нет необходимости применять к ней дополнительное армирование. Производство прокатной двутавровой балки более выгодно с экономической точки зрения.

Сварная двутавровая балка производится при помощи сварки горячекатаного листа металла, когда отдельные элементы балки (стенка и две полки) соединяются путём сваривания. Такая балка имеет швы на своей поверхности, поэтому обязательным условием ее использования является усиление конструкции ребрами жесткости. Масса сварной балки в несколько раз меньше, чем горячекатаной, поэтому ее использование позволяет снизить вес несущих конструкций, в которых она используется.

Различия сварных и горячекатаных балок:

• – максимальная высота горячекатаной балки составляет 600 мм, сварной балки 2 – 4 м,
• – горячекатаная балка двутавровая, размеры которой регламентируются гостом, должна иметь определенные геометрические параметры, тогда как сварная балка может выпускаться любых размеров,
• – при изготовлении сварных балок можно использовать различные виды стали,
• – минимизация отходов при производстве сварных балок за счет изготовления изделий требуемой длины.

Балка двутавровая, цена которой зависит от параметров изделия и вида стали, может быть изготовлена по индивидуальному заказу, а также выпущена длиной более 12 метров.

Область применения двутавра, балки перекрытия двутавровые.

Двутавровая балка широко используется в различных сферах промышленного и гражданского строительства, в производстве перекрытий и мостовых сооружений. Балки межэтажных перекрытий также являются разновидностью двутавра.

Чаще всего в строительстве используют следующие виды балок двутавров:

• балка 20 – применяется в строительстве, в качестве несущего элемента, для возведения перекрытий и армирования бетонных изделий, однако, если требуется распределить вертикальные нагрузки, используют балки, обладающие большей жестокостью,
• балка 24 – применяется для укрепления конструкции бетонных зданий, при возведении металлоконструкций,
• балка 25 – используется при возведении различных металлоконструкций и колонн,
• балка 30 – используется при возведении опор и перекрытий, или же в качестве направляющих для подъемной техники,
• балка 40 – используется в горной промышленности, при возведении мостов и в строительстве вагонов.

Разновидности двутавра, сортамент, размеры и ГОСТ двутавра.

Балки металлические с параллельными гранями имеют следующую маркировку:

• К – колонные. Ширина и высота граней таких балок практически одинаковая, эта особенность наделяет их большой устойчивостью к сжатию. Изделия применяются в качестве перекрытий, при строительстве дорожных эстакад, дорог и стоек.
• Б – нормальные. Изделия этого типа используются как самостоятельный несущий элемент или входят в состав крупных конструкций. Часто такие изделия используются при возведении колонн и опор.
• Ш – широкополочные балки, применяются в качестве несущих опор и направляющих.
• У – узкополочные, с шириной полки меньше стандартной. Балки используются при строительстве подвесных путей или в конструкциях рамных каркасов.
  Д – дополнительная серия, ширина полок таких изделий средняя между марками типа Б и Ш.

Изделия с наклонными гранями делятся на два типа:

• Обычные, имеющие наклон граней 6–12%. Такие балки не имеют маркировки.
• М – специальные мостовые (монорельсовые) балки, предназначенные для подвесных конструкций,
• С – специальные строительные балки, широко используемые в шахтном строительстве.

Под каждое отдельное назначение, существуют различные углы наклона балок.

Еще одна разновидность балок – горячекатаная с полочными параллельными гранями, которая производится высотой от 100 до 1000 мм.

По точности прокатки изделие может иметь профиль высокой (А) или обычной точности (В).

• немерной длины,
• мерной длины,
• краткой мерной длины.

Купить двутавровую балку можно длиной от 4 -12 м, в зависимости от ее назначения.

Технические характеристики изделия, балка двутавровая размеры, вес, ГОСТ

Минимальный размер балки 10 мм, а максимальный 100 мм. Другие размеры балок изготавливаются по согласованию с заводами-поставщиками. Первые цифры в наименовании балки соответствует ее высоте, буквы (Б, К, Ш, У, Д) обозначают вид профиля, далее идут цифры, указывающие размер профиля.

Вес двутавровой балки (1 м) является справочной величиной и вычисляется по номинальным размерам и плотности материала.

Сравнение двутавра и швеллера – какой профиль прочнее и что лучше

Швеллер или двутавр – этот вопрос озадачивает не только людей, решивших самостоятельно возвести дом либо гараж, но порой и профессионалов своего дела. Что будет рациональнее использовать? Чтобы определиться, профессионалы делают расчеты и анализ конструкции и материалов, из которых она будет изготовлена. Людям, не разбирающимся в данных вопросах, следует обратиться к специалистам, которые сделают нужный объем проектных работ и предоставят несколько вариантов с использованием швеллера и/или двутавра разных типоразмеров – тогда будет ясно, что лучше.

1 Какой профиль прочнее?

Конечно, двутавр. Он жестче и прочнее швеллера. Это обеспечивается за счет того, что у двутавра полки выступают с обоих сторон стенки и на одинаковое расстояние от нее. Благодаря чему нагрузка, воспринимаемая полками, воздействует на профиль в основном вертикально и его стенка работает практически только на противодействие сжатию. Силы, стремящиеся скрутить двутавр, малы или отсутствуют. В швеллере такие усилия, как правило, возникают, и значительной величины, так как полки выступают в роли односторонних рычагов. Многое, конечно, зависит от того, как ляжет и распределится по ним нагрузка. В то же время у двутавра полки обеспечивают жесткость стенки не с одной ее стороны, как у швеллера, а с двух.

Сравнивать, разумеется, следует изделия с одинаковыми типоразмерами (номерами профиля). То есть, чтобы у сравниваемых швеллера и двутавра была одна и та же высота стенки. Кроме того, у них должны быть одинаковые или хотя бы сопоставимые толщина полок и стенки. Это же условие распространяется и на ширину полок. И тогда сравниваемый со швеллером двутавр окажется прочнее его. Но это только если эти изделия используются в качестве несущей балки, установленной, как и положено, вертикально – поверхностью нижней полки на опоры (несущие стены сооружения).

Если на сравниваемые профили одного типоразмера и с одинаковыми либо сопоставимыми толщиной стенки и размерами полок нагрузка (усилие) воздействует сбоку (перпендикулярно их вертикальной оси в плоскости поперечного сечения), то прочнее швеллер. Например, когда изделия уложены набок (торцами полок на опорную поверхность или швеллер еще можно положить на его стенку) и выступают в роли поддерживающего элемента для конструкции с небольшим весом. Дело в том, что и швеллер, и двутавр не рассчитаны на большие нагрузки, направленные перпендикулярно плоскости их стенки.

Преимущество швеллера в более высоком сопротивлении боковым нагрузкам обусловлено следующим. Его полки расположены по одну сторону стенки. У двутавра они выступают с обоих его боков, причем на одинаковое расстояние. За счет этого у швеллера центр тяжести находится вне его поперечного сечения. Он смещен относительно стенки в сторону торцов полок. А у двутавра центр тяжести находится точно в центре его поперечного сечения (стенки).

Именно из-за такой разницы в расположении центра тяжести сопротивляемость нагрузкам у этих изделий отличается. Когда речь идет о боковых воздействиях, то прочнее швеллер. Чтобы сравнить какие-либо двутавр и швеллер, в каждом отдельном случае надо принимать во внимание не только типоразмер (высоту стенки), но и основные размерные характеристики поперечного сечения профиля, указанные в таблицах ГОСТов на сортамент этих изделий. Как отмечалось выше, в первую очередь – это толщины стенки и полок изделий. Не меньшее значение имеет и ширина полок. Также на прочность оказывает влияние радиус закругления между стенкой и полками.

2 Как быстро сравнить швеллер и двутавр

Чтобы быстро выяснить, что прочнее, надо в таблицах с размерами ГОСТов сортамента сравниваемых швеллера и двутавра найти величины их моментов сопротивления относительно осей X и Y (W_x и W_y). Изделие, у которого значения этих характеристик выше, и будет прочнее.

Момент сопротивления – геометрический параметр поперечного сечения какого-либо изделия, который характеризует сопротивляемость в рассматриваемом разрезе (сечении) кручению или изгибу относительно выбранной оси. Его используют для последующего расчета сопротивления материалов и в формулах строительной и конструкционной механики.

Для швеллера и двутавра согласно их ГОСТам ось X проходит в плоскости поперечного сечения через середину стенки, перпендикулярно ей и параллельно полкам. Момент сопротивления перпендикулярен оси, относительно которой рассчитывается. Соответственно, W_x двутавра и швеллера определяет их сопротивляемость нагрузкам и усилиям, направленным перпендикулярно полкам и вдоль стенки. То есть, когда эти изделия выполняют роль несущих элементов конструкции и установлены в своем основном положении – на нижнюю полку.

Ось Y проходит в плоскости поперечного сечения через центр тяжести и перпендикулярно полкам, пересекая при этом осевую линию X и образуя с ней прямой угол. Собственно, в точке пересечения Y с X и находится центр тяжести. Таким образом, у двутавра осевая линия Y располагается точно на вертикальной оси стенки, а у швеллера – параллельна последней и вынесена за ее пределы между полками, так как это изделие имеет смещенный центр тяжести. Смещение обусловлено тем, что у швеллера полки выступают только с одной стороны относительно стенки.

Соответственно, момент сопротивления относительно оси Y (W_y) характеризует сопротивляемость этих изделий усилиям, направленным перпендикулярно стенке и вдоль полок. Для двутавра, когда он опирается на кромки полок с одной своей стороны, а нагрузка давит на противоположные и/или на поверхность стенки. У швеллера может быть два положения. Когда он опирается на поверхность стенки либо, как и двутавр – на кромки полок. Его W_y в обоих случаях одинаковый и противостоит усилиям, направленным со стороны, противоположной опорной поверхности.

Как отмечалось выше, и у двутавра, и у швеллера W_x всегда больше W_y.

Это обусловлено тем, что эти изделия конструктивно рассчитаны на более высокое сопротивление нагрузкам, направленным под прямым углом к полкам и вдоль стенки, то есть перпендикулярно оси X. Поэтому, когда двутавр или швеллер используются в качестве несущих элементов конструкции, они должны монтироваться таким образом, чтобы их стенка располагалась вертикально, а нагрузка воспринималась поверхностью полок.

3 Сравнение некоторых типоразмеров швеллеров и двутавров

На примере нескольких типоразмеров швеллера и двутавра сравним прочность этих изделий. Заодно выясним как она зависит от основных размеров поперечного сечения, о которых шла речь выше.

Сравнение швеллеров и двутавров с одинаковыми типоразмерами придется делать между изделиями с наиболее близкими по значению размерами поперечного сечения, так как часть этих параметров всегда отличается. Эти профили выпускают в таком ассортименте, чтобы они друг друга дополняли, а не замещали.

По приведенной ниже таблице можно сопоставить характеристики (включая моменты сопротивлений) профилей указанных типоразмеров соответствующих ГОСТов.

Швеллер или двутавр – что выбрать?

Большой популярностью в строительной сфере пользуются двутавр и швеллер в Хабаровске. Благодаря высокой прочности их выбирают также для производства разнообразной техники в лёгком и тяжёлом машиностроении. Обладая многими одинаковыми характеристиками, изделия имеют собственные качества, которые и используются в определённых областях. П- образный профиль у швеллера и Н-образный у двутавра делают металлопрокат разным даже конструктивно, что обусловливает особенности его применения.

Основные технические характеристики швеллера

Изготавливается швеллер по ГОСТ 8240 горячекатаным или холодногибочным способом. Высота стенки колеблется в широком диапазоне – от 50 до 400 мм. Можно также купить швеллер в Хабаровске с наклонными внутренними гранями. Поскольку такие изделия производятся методом горячей раскатки и имеют увеличенную площадь сечения, по прочности они не уступают двутавру. Чтобы металлопрокат выдерживал низкие температуры, в качестве сырья используются качественные углеродистые и низколегированные стали.

Швеллер идеально подходит для выполнения ряда работ:

• монтажа на плоские поверхности,
• армирования железобетонных конструкций,
• создания каркасных построек,
• для производства лёгких машин и механизмов.

Швеллер в Хабаровске для частного строительства – один из лучших выборов, поскольку в металлопрокате сочетаются достаточная прочность и доступная цена.

Основные технические характеристики двутавра

Двутавр производится по двум стандартам: по ГОСТ 8239-89 – с наклонными полочками, по ГОСТ 26020 – с параллельными. Для изделий характерны повышенная прочность и жёсткость, которые обеспечиваются:

• низколегированной сталью марки 09ГС, предназначенной для эксплуатации с высокими нагрузками и в широком температурном диапазоне,
• длиной пролёта – чем она меньше, тем больше несущая способность металлопроката,
• способом крепления и условиями эксплуатации балки.

У двутавра и швеллера центр тяжести находится в разных местах. Это объясняет выдерживание различной нагрузки при испытании на скручивание. Первый, Н-образный профиль, способен принимать на себя основные вертикальные нагрузки, поэтому применяется в крупномасштабном строительстве, где есть необходимость в обустройстве массивных и надёжных перекрытий.

П-образный профиль, или швеллер, отлично проявил себя на косой изгиб. Благодаря лёгкости и прочности его часто применяют для производства металлоконструкций – каркасов, перекрытий в хозяйственных постройках, лестниц. Из швеллера часто изготавливают коробку, усиленную сварными швами.

Купить швеллер в Хабаровске, а также другие виды металлопроката вы можете в нашем интернет-магазине «Металлоптторг». Свяжитесь с нами уже сейчас, и наши квалифицированные менеджеры помогут выбрать оптимальный вариант продукции и оформить заказ.

.. | Сравнение швеллера и балки

Сравнение швеллера и балки

Для того, чтобы понять, что лучше применить в строительстве и монтаже, двутавр или швеллер, специалисты анализируют конструкции зданий и необходимые материалы. Строителю, решившему впервые построить дом или профессионалу порой трудно самому разобраться в этом вопросе. Тогда необходимо обратиться к тем специалистам, которые, рассчитав объём работ, предоставляют на выбор несколько вариантов металлопроката. Потребление швеллера или двутавра зависит от требуемой прочности конструкции, области применения проката, типоразмера металла, наличия его на складах металлоторгующих компаний. Компания АО «Металлоторг» всегда рада предложить полную линейку швеллерной или двутавровой стали на 40 филиалах в разных областях России. Мы готовы поставить недостающий типоразмер под заказ с другого филиала или напрямую с заводов-производителей.

Двутавр стальной выпускают по следующим госстандартам: 8239-89, 26020-83 и СТО АСЧМ 20-93. Производится балка: стальной сортамент от 100 мм до 1000 мм. Швеллер стальной горячекатаный производят по стандарту 8240-97, а швеллер гнутый по ГОСТ 8278. Горячекатаные бывают с высотой 50 — 400 мм,а гнутый профиль: размером от 25 мм до 400 мм.

По применению швеллер более универсален, для металлоконструкций он более удобен, т. к. полки располагаются с одной стороны, чем удобно его соединять с другими составляющими конструкции. Его применяют и в строительстве зданий, и в автомобильной, судостроительной промышленности в качестве деталей для техники. Если он обладает необходимой прочностью и способен выдержать требуемую нагрузку, то швеллер металлический используют для перекрытий. Однако балка двутавровая прочней и жёстче в этом плане, на неё проще укладывать остальные элементы перекрытия зданий. Двутавр прочнее в качестве несущей конструкции, если установлен при этом вертикально. При боковых нагрузках, перпендикулярно их вертикали, более надёжным оказывается швеллер. Это происходит за счёт перемещения центра тяжести у последнего в сторону поперечных граней полок.

Факт того, что полки двутавровой балки изготавливают по обе стороны, причём на одинаковое расстояние, по сравнению со швеллером, придаёт двутавру большую прочность и жёсткость. Усилия, возлагаемые на швеллерный прокат, распределяются неравномерно. Балка двутавровая нагрузка действует вертикально, на обе полки, стенка при этом противодействует сжатию.

Профессионалы сравнивают указанные виды металлопроката не по номерам, а по примерно одинаковым размерам полок и стенки проката. Также необходимо учитывать данные ГОСТов, в частности радиус закругления, моменты сопротивления относительно осей Х и У — Wx и Wy. Ось Х у обоих рассматриваемых видов проката проходит перпендикулярно через середину стенки, параллельно полкам. Wx характеризует сопротивляемость нагрузкам, которые направлены перпендикулярно полкам — при том,что оба вида проката установлены на нижнюю полку. Wy определяет сопротивление воздействиям перпендикулярно стенке и вдоль полок. Величина Wх у испытуемого металла всегда больше Wy. А чем больше соответствующие величины, тем прочнее сравниваемый металлопрокат.

Таблица швеллеров и балок со схожими типоразмерами

Теги: #Швеллер или двутавр

Двутавр и швеллер отличия

К числу разновидностей металлопроката, пользующихся большим успехом в возведении жилых, коммерческих и промышленных объектов, относится швеллер и двутавр. Несмотря на то, что эти изделия довольно похожи внешне, изготавливаются из одних и тех же материалов, применяются в смежных отраслях строительства, между ними есть ряд ключевых различий. Как швеллер, так и двутавровая балка — это профильный металлопрокат, который ограничен по предельной нагрузке на стенки в перпендикулярном направлении. Выбор зависит от целей, особенностей объекта, технологии монтажа и других факторов.

Различия между изделиями

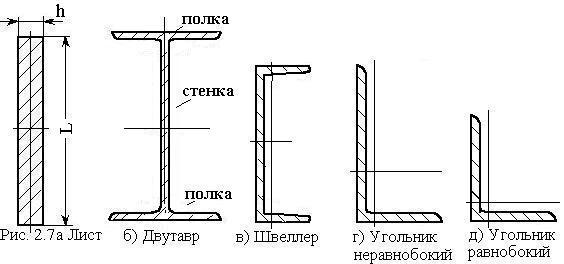

Визуально эти виды металлопроката различаются по форме в поперечном разрезе: швеллер — П-образный, а двутавровая балка имеет Н-образное сечение. Конструктивно разница заключается в следующих особенностях:

• Главная ось инерции у швеллера не совпадает по направлению со стенкой. По этой причине изделие хорошо выдерживает боковые воздействия на изгиб. Если требуется создать сравнительно легкую металлическую конструкцию с хорошим уровнем прочности, можно выполнить сварку швеллера в коробку. Швы между элементами в таком случае усиливают, используя специальные пластины. Эта разновидность профильного металлопроката применяется при возведении небольших жилых и хозяйственных построек, сборке металлических лестниц, перекрытий, на которые ложится не самая высокая нагрузка.
• Полки двутавра содержат больше металла по сравнению со стенкой, поэтому смотрятся толще. Они могут быть симметричными или асимметричными, но в любом случае лучше справляются с вертикальными нагрузками. Стенка двутавровой балки действует преимущественно на сжатие, а не на изгиб. Такая конструкция препятствует скручиванию: в отличие от швеллера, двутавр может деформироваться по этой схеме только при сильном давлении, оказываемом неравномерно. Эти изделия используются в многоэтажном строительстве и возведении технически сложных или крупногабаритных объектов.

Швеллер

Двутавр

Материалы изготовления

Для производства швеллера и двутавра могут использоваться следующие виды стали:

• Высокоуглеродистые. Это наиболее популярный вариант, поскольку такие марки отличаются сравнительно простой и быстрой обработкой, они стоят недорого, при этом весьма прочные. Готовые изделия выдерживают солидные нагрузки, слабо подвержены температурным перепадам. Устойчивость к коррозии для высокоуглеродистых сталей без дополнительной обработки можно назвать средней.
• Низколегированные. Эти прокатные марки обладают повышенной устойчивостью к динамическим воздействиям. Швеллер из такой стали активно используется в строительстве зданий в сейсмически нестабильных районах. Двутавр из низколегированных марок востребован в производстве кораблей, взлетно-посадочных площадок для вертолетной техники, площадок для спецтехники.
• Мостовые. Эти стали выдерживают большое количество циклов нагрузки, поэтому особенно популярны в строительстве мостов и эстакад. Дополнительно швеллеры и двутавровые балки из мостовых сталей применяют в укреплении многоэтажных зданий. Отличительная особенность мостовых сталей — повышенная надежность, улучшенная устойчивость к коррозии.
• Строительные. Эти марки отличаются сниженным количеством примесей, поэтому они выдерживают большие статические нагрузки, не подвержены деформациям.

Технические характеристики

Параметры двутавровой балки и швеллера зависят от ряда факторов, от назначения до используемой марки стали.

Размеры

Габариты двутавра могут быть следующими:

• Длина — 400-1300 см.
• Высота — 0,5-10,08 см.
• Ширина — 4,6-43,5 см.
• Толщина стенки — 3,8-100 мм.

Размеры швеллера:

• Высота — 5-40 см.
• Ширина полки — 3,2-11,5 см.
• Толщина полки — 0,7-1,35 см.
• Сечение стенки — 4,4-8 мм.

Вес

В зависимости от габаритов масса двутавровой балки составляет 9,46-315 кг на погонный метр. Показатель для швеллера варьируется в пределах 4,84-48,3 кг. Среди разновидностей двутавра есть как модели для средних по размерам конструкций, так и для крупногабаритных сооружений. Швеллер весит намного меньше, поэтому чаще применяется в частном строительстве, возведении лестниц и небольших коммерческих зданий.

Что прочнее швеллер или двутавр

По этому показателю швеллер на порядок хуже. У двутавровой балки полки принимают нагрузку более равномерно, поэтому выдерживают больший вес. По этой причине она не подвержена скручиванию. Однако следует помнить, что П-образный профиль более устойчив к нагрузкам, вектор которых направлен перпендикулярно оси. Это обусловлено смещением центра тяжести, в отличие от двутавра, у которого он располагается ровно посередине.

Технология производства

Для изготовления швеллера используется два способа — горячий прокат, при котором заготовку, нагретую до нужной температуры, пропускают через специальный станок, и изгиб на холодную. В зависимости от технологии меняются прочностные характеристики и область эксплуатации изделий. Внешне швеллер, изготовленный по горячекатаной технологии, отличается от гнутого аналога формой углов. У первого они прямые, у второго — скругленные.

Производство двутавра выполняется горячекатаным или сварным методом. В отличие от швеллера, балку нельзя изготовить по холоднокатаной технологии, поскольку она обладает сложным сечением и не может деформироваться правильно. При сварном способе двутавр делают из 3 составных элементов, по прочности он не уступает монолитному аналогу.

Сфера применения

Швеллер чаще используют в следующих отраслях:

• Архитектура, строительство небольших зданий, обустройство перекрытий.
• Усиление конструкции несущих стен.
• Автомобиле- и судостроение.
• Станкостроение.

Двутавровая балка применяется в возведении каркасных сооружений, обустройстве ростверков для столбчатых и свайных фундаментов, перекрытий для крупных строений. За счет повышенной прочности и обширного ассортимента размеров изделие можно подобрать для любых задач, от строительства крупного павильона до возведения многополосного автомобильного моста.

Цена изделий

Стоимость зависит от размеров, марки стали, веса готового элемента. Также цена может измениться из-за дополнительных факторов. К ним относят, например, способ производства, обработку изделий против коррозии, нанесение огнеупорных или защищающих от агрессивной химии составов. Сумма может измениться и в зависимости от дальности доставки, а также выбранного покупателем способа. В большинстве каталогов сумму пишут из расчета на погонный метр. Точную стоимость можно рассчитать с помощью онлайн-калькуляторов или вручную, но второй способ более затратный по времени.

Что выбрать — двутавр или швеллер?

Если планируется укрепление стен, строительство  здания не выше 2-3 этажей или хозяйственного сооружения, можно приобрести швеллер. Он справится со всеми нагрузками. Однако если предстоит возведение многоэтажного дома, сложного строения или конструкции, эксплуатируемой при повышенных нагрузках, двутавр — более эффективный вариант, а в некоторых случаях это единственно возможное решение. В нашей компании Вы можете заказать сварные балки по выгоным ценам от завода производителя.

Двутавровые балки, швеллера и рельсы в современном строительстве

Двутавровая балка представляет собой стандартный конструктивный профиль, который изготовляется в основном из чёрных металлов. Такие балки имеют широкий спектр применения в сооружениях самого различного назначения.

Продукция

Электросварные трубы

Бесшовные трубы

Водогазопроводные трубы

Балки двутавровые делятся на следующие типы:

• Горячекатаная;
• Специальная стальная;
• Б — нормальная;
• Ш — широкополочная;
• К — колонная;
• Д — среднеполочная;
• Низколегированная.

Используется двутавровая стальная балка в строительстве в качестве перекрытия, в опорных различных сооружениях, при возведении мостов, для армирования шахтного ствола, в вагоностроении, в автопромышленности и в других областях применения. Сама форма двутавра является очень эффективной и экономной, при этом не только экономится сам материал, но и благодаря такой уникальной форме балка с таким сечением будет в 7 раз прочнее такой же балки с квадратным сечением.

Длина таких балок бывает от 4 до 12 метров, каждый тип и вид этих балок предназначается для конкретного вида работ, классификация балок очень широкая и отличаются по точности и типу прокатки, раскрою и по типу самой стали. По точности профили бывают с обычной и высокой точностью, разделяются балки между собой также мерной длиной, уклону граней внутренней полки, шириной, высотой и толщиной стенок. Стальные двутавровые балки являются самыми практичными и эффективными, они легче, чем балки из другого материала, а соединяются они сваркой, и обладают очень высокой прочностью на изгиб и сжатие.

Четыре типа швеллеров

Швеллер это стандартный конструктивный профиль с сечением в виде буквы П, производится он преимущественно из различного чёрного проката и используется в устройстве опорных конструкций. Швеллера разделяются на четыре основных типа:

• Горячекатанный;
• Специальный;
• Равнополочные гнутые;
• Неравнополочные гнутые.

Предназначается горячекатанный стальной швеллер для создания устойчивости и жёсткости различных металлоконструкций, применяется он еще при кровельных работах, сборке каркасов, станкостроении и в других различных областях. Горячекатанные швеллера изготовляются согласно ГОСТ 8240-89, длина их обычно от 2 до 12 метров, существуют такие конструкции с высокой степенью точности изготовления (А), повышенной точностью (Б) и с обычной (В). Горячекатанные швеллера специального вида изготовляются только для автопромышленности и для вагоностроения, это соответственно обозначение 18С, 20С и т.д., а также 8В, 14В, 18В и т.д. По общей длине швеллера могут быть от мерной и кратной мерной длины до немерной общей длины, масса самого швеллера согласно ГОСТ бывает от 4,84 до 48,3 кг на один метр.

Устройство и применение рельсов, их основные виды и типы

Рельсы представляют собой стальные специальные балки определенного сечения, укладываются они на специальные опоры, служат для образования пути железнодорожного различного транспорта, составов в шахтах, для кранового строительного оборудования и для использования в карьерах. Служат рельсы направляющей линией для движения колёс составов, а также для передачи общего давления на основание и могут служить в качестве проводника силового и сигнального токов. Изготавливаются они в основном из углеродистой стали, бывают термоупрочнёнными и нетермоупрочнёнными, с отверстиями и без, а также по выплавке стали могут быть трех видов М, К и Э.

Сегодня продажа рельсов очень распространена и приобрести такие стальные балки можно практически на каждой металлобазе, где цена обусловлена геометрическими размерами рельсов и их видом.

Основные виды рельсов:

• Железнодорожные рельсы узкой колеи Р8 и другие.
• Рудничные и шахтные Р33 и др.
• Рельсы для промышленных предприятий РП50 и др.
• Железнодорожные Р50 и др.
• Крановые КР 70 и др.
• Контррельсовые РК50 и др.
• Рамные РР65.
• Остряковые ОР43 и др.
• Усиковые УР65.
• Трамвайные Т58 и другие.

К любым рельсам при продаже их предъявляются обязательные требования: установленного допуска в размерах, определение твёрдости стали и химического общего состава, должны быть обязательно оговорены допускаемые и не допускаемые различные дефекты, также рельсы должны иметь установленную прямолинейность в плоскостях. Готовые новые рельсы, изготовленные на заводе, обязательно подлежат приёмке и дефектокопированию, после чего изготовленный рельс проходит клеймение. Продажа новых рельсов проходит согласно клеймению, если рельсы бывшие в употреблении, то с указанием износа. На общую стоимость существенно влияет тип рельсов, очень важна также контактная усталость, износ и смятие, важен ещё общий вес и при этом тяжёлые конструкции стоят соответственно дороже. Также цена во многом зависит и от производителя рельсового образца, на сегодняшний день стоимость и качество зарубежных образцов будет несколько большей.

Оставить заявку

Стальные балки

• Стальные балки
• Поставки балок в любых объемах

Двутавровая балка: характеристики, способы производства, плюсы

Швеллер и двутавр – виды металлопродукции, обладающие высокими прочностными характеристиками. Они популярны в строительстве, при производстве средней и тяжелой техники, изготовлении технологических линий. При одинаковой высоте стенок двутавровой балки и швеллера и сопоставимых размерах полок большими показателями прочности и жесткости обладает двутавр. Однако многое зависит от условий применения металлопроката, направления прилагаемых нагрузок, способов закрепления. Металлоизделия с П- и Н-образным профилем применяются именно в тех областях, в которых наиболее полно задействуются их технические характеристики.

Особенности двутаврового профиля

Двутавровая балка — разновидность сортового металлопроката. Профиль двутавра характерен Н-образной формой сечения. Такая конструкция используется для перераспределения нагрузки по вертикали и горизонтали. Двутавровые балки различные размеры и весовые категории.

Для обозначения профилей введена специальная нумерация и маркировка, что облегчает выбор конструктивного элемента. Так как при выборе габаритов балки учитываются особенности возводимого объекта и расчетные нагрузки на конструкцию здания.

Балки характеризуются устойчивостью к повышенным нагрузкам и отсутствию реакции на изменения во внешней среде.

Благодаря своим характеристикам двутавр широко используется при возведении каркасных зданий и сооружений.

Помимо металлических двутавровых изделий существуют балки, выполненные из древесины, которые также имеют разнообразный размерный ряд. Использование деревянных профилей снижает нагрузку на основание, ускоряет процесс строительства и уменьшает расходы при устройстве фундамента.

Применение

Двутавровая балка широко используется при возведении гражданских, промышленных и общественных зданий. Для строительства крупнопанельных зданий, а также частных домов высокой и малой этажности. Профиль выступает в качестве несущего элемента во многих сооружениях:

• эстакады и мосты;
• шахты и метро;
• тоннели для железнодорожного и обычного транспорта;
• конструкции котлованов и устройств укрепления береговой линии;
• производственные цеха, склады;
• грузовые платформы, железнодорожные вагоны и транспортные суда.

Помимо этого строительный элемент довольно популярен при устройстве мансардных помещений. Успешно применяется в стропильных системах и при монтаже кровли.

Балки используются не только в строительстве железобетонных сооружений или металлоконструкций, но и при возведении деревянных домов и лестниц.

Двутавры применяют при пролетах, ширина которых достаточно большая для того, чтобы задействовать бетонные конструкции. Перекрытие в таком случае, в отличие от балки, не сможет выдержать предполагаемую нагрузку.

Независимо от материала двутавры представляют собой надежные строительные. К тому же профили, за исключением некоторых видов, имеют незначительный вес, что позволяет их легко транспортировать на место строительства. Работа с двутаврами не представляет особой сложности: монтаж осуществляется с помощью сварки, а также заклепок и болтов.

Что жестче: двутавр или швеллер?

Сравнение двух изделий:

• Двутавр прочнее швеллера. Основной вес на себя берут полки. Стенки противодействуют сжатию. Благодаря высокой прочности и стоимости двутавровые балки применяются в крупномасштабном строительстве для создания перекрытий.
• Швеллер хорошо работает при косом изгибе. Чаще всего он используется для каркасных конструкций, небольших строений и хозяйственных построек.

Двутавровая балка оборудована двумя полками, которые берут на себя всю нагрузку. Поэтому двутавр прочнее и жестче швеллера.

Преимущества и недостатки двутавровых балок

Двутавровый профиль имеет множество достоинств:

• Способность выдерживать нагрузки во всех направлениях;
• удобство при перевозке, возможность рационального хранения и простота монтажа;
• благодаря особой форме при производстве профиля используется меньше материала, при этом двутавр легче сплошных балок;
• возможность использования ручной газосварки или электродуговой сварки при монтаже;
• жесткость конструкции, обеспеченная Н-образным сечением, сводит крутящий момент к нулю;
• устойчивость к влиянию атмосферных осадков и механических разрушений;
• изготовление балки на заказ, учитывая индивидуальные размеры.

Двутавры имеют ряд недостатков:

• Невысокие показатели огнестойкости, что может привести к разрушению всей конструкции;
• неустойчивость против возникновения коррозии, нужно обрабатывать специальными покрытиями;
• неспособность обеспечить жесткость при больших пролетах.

Несмотря на перечисленные недостатки, двутавровые балки остаются востребованными в разных областях строительства.

Цена

Оптовые базы измеряют стоимость проката в тоннах. Отметим, что из-за меньшей удельной массы одна тонна швеллера будет включать в себя больше погонных метров.

Цена профилей для промышленного использования зависит от материала и способа изготовления. Если прокат приобретается на рынке «на глазок», то цена погонного метра простого швеллера будет однозначно меньше цены балки такого же сечения.

Таким образом, определять, какой именно профиль применяется в той или иной ситуации, следует исходя из вышеперечисленных факторов. Если от конструкции требуется многолетняя надежная служба, то лучше заказать расчеты и подбор металлопроката у специалистов.

Материалы

Для возведения зданий и сооружений используют двутавровые балки, выполненные из металла, железобетона, дерева. Каждый из материалов имеет свое назначение, преимущества и недостатки в использовании.

• железобетонные профили применяют при возведении гражданских и крупнопромышленных зданий, металлоконструкций, перекрытий, подвесных путей и опор мостовых сооружений;
• углеродистая сталь занимает 80% рынка производства двутавров, отличается технологическими и прочностными параметрами;
• низколегированная прокатная сталь характеризуется устойчивостью к динамическим нагрузкам благодаря содержанию кремния, алюминия и марганца;
• сталь, для мостостроения, является самым прочным сплавом, который наделен возможностью сопротивления циклическим нагрузкам;
• алюминиевый сплав применяется, когда необходимо уменьшить вес конструкции, к тому же двутавры из алюминия обладают повышенными коррозийными характеристиками.

Производство двутавровых профилей осуществляется на крупных предприятиях, при этом выпускаются большие партии строительных элементов.

Существует не менее популярный вид двутавра, выполненный из дерева. Его применяют для формирования каркаса построек, устройства перекрытий между этажами или стропильной системы, а также возведения балконов и мансард. Профиль состоит из двух брусьев хвойных пород и плит ОСБ между ними. Конструкция не деформируется при большой нагрузке, имеет гладкую поверхность и не требует специальной техники для монтажа.

Горячекатаные и сварные балки

По способу производства металлические двутавры бывают горячекатаные и сварные.

Горячекатаные двутавры изготавливают путем прокатки при высоких температурах на специальном прокатном стане. Профиль формируется из раскаленной болванки из стали, в результате чего получается монолитная балка без швов. Процесс производства отличается простотой. При этом горячекатаный двутавр отличается надежностью и прочностью.

Плюсы горячекатаных балок:

• монолитность изделия благодаря отсутствию швов;
• наличие типоразмеров, что упрощает расчет конструкции;
• стандартные двутавры всегда доступны на оптовых складах.

Недостатки двутавровых профилей:

• утолщенные стенки приводят к увеличению веса балки и конструкции в целом;
• наличие окалины на поверхности после процесса прокатки;
• ограниченность в размерах, так как на российском рынке представлены двутавры шириной не более 40 см и длиной — 12 м;
• производство осуществляется только на крупных предприятиях, что значительно увеличивает стоимость транспортировки в небольшие населенные пункты.

Помимо горячекатаных изделий производят сварные двутавровые балки. Они довольно широко используются при возведении жилых и общественных зданий, а также промышленных объектов. Процесс изготовления представляет собой соединение металлических полос при помощи сварки. Сварной двутавр переносит большие нагрузки, при этом практически не подвержен скручиванию.

Для обеспечения максимальной прочности сварку производят с обеих сторон балки. Для сварочного шва используются заходные и выходные планки. При этом строго следят за перпендикулярным расположением деталей и плотностью прилегания. Достоинствами сварного двутавра являются:

• производство изделий с учетом ширины полки, дополнительных ребер жесткости и перфорации;
• изготовление профилей с составом из разных марок стали;
• ускоренный срок производства и доставки;
• небольшой вес, что значительно уменьшает количество средств, затраченных на возведение фундамента и стен.

Из недостатков сварных изделий можно назвать наличие швов после сварки, что в некоторой степени понижает прочность конструкции. Для укрепления балки приваривают дополнительные ребра жесткости в виде пластин. Использование металлических пластин приводит к лишним затратам и удорожанию проекта.

Процесс монтажа своими руками

Этапы монтажа двутавровых балок из дерева по техническим нормам включают в себя следующие шаги:

1. На цементную стяжку несущих стен или деревянные прокладки, укладывают доски, которые с помощью анкеров крепят к заранее установленным конструкциям (ограждениям).
2. На них укладывают балки, имеющие шаг 50-60 (см), или другой, согласно проекту, но не менее представленных величин.
3. Балки прикрепляют к доскам с помощью гвоздей и саморезов, концы их обязательно оборачивают гидроизолятором.
4. Поперечные связи между изделиями формируют за счет распиливания балки на отрезки.
5. Низ подшивают OSB листами или плотной фанерой.

Все остальные работы с обустройством слоев проводятся по принятому плану работ. Иногда, в домах из оцилиндрованных бревен балки могут устанавливаться с помощью врезки или врубки. Для этого в стенах формируются проемы заданной глубины и толщины. Укрепляются балки профилированными изделиями, пластинами, анкерными соединениями.

Металлические двутавры устанавливаются чаще в монолитных, кирпичных и панельных домах прямо по армированному поясу, с учетом размеров шагов:

1. Шов пояса могут приваривать и укреплять крупными болтами по сделанным отверстиям.
2. Все проходы и отверстия зажимаются хомутами и надежно привариваются к армировке конструкционной стены.
3. Низ подшивается материалом, который задуман по проекту, или формируется опалубка, и делается черновой пол из монолита.

ЖБ-балки крепятся по типу металлических. Они имеют монтажные петли, с помощью которых их удобно укладывать, а затем их приваривать к армированным прутьям армопояса. Затем занимаются обустройством перекрытия, и формированием слоев пирога чердака.

В процессе работы необходимо строго соблюдать технику безопасности и последовательность действий монтажа. От качества уложенных балок, учета строительных нюансов (маркировки, состава, крепежа) зависит качество формирования черновой поверхности чердачного, межэтажного или лестничного перекрытия.

Параметры конструкции согласно сортаменту

Все металлические двутавровые балки выполняются в соответствии с требованиями нормативных документов. При этом профили имеют определенную регламентом форму и состав.

Исходя из этого, можно легко подобрать параметры балок, необходимых для отдельно взятой конструкции.

Геометрические характеристики:

• высота (Н) — расстояние от верхней до нижней плоской полки;
• ширина (В) — поперечная длина полок двутавра;
• толщина стенки (S) — толщина плоскости, расположенной между полками;
• средняя толщина стенки (t) — полки к краям сужаются, а к середине — расширяются, поэтому толщина высчитывается по формуле: B-S/4;
• радиус внутреннего закругления — размер закругления полок в месте присоединения к стенке.

При этом длина двутавровой балки — 4-15 метров.

Соотношение массы и размеров двутавра нужны при расчете количества балок и выбора способа перевозки строительных изделий. Сколько весит двутавровая балка можно узнать в таблице.

Как экономить при покупке металлопроката

Для одной и той же задачи можно воспользоваться различными металлопрокатными профилями. Правильный подбор сортамента позволит вам сэкономить не только деньги, но и усилия. Также для многих конструкций (не предъявляющих повышенных требований) достаточно выбрать сортамент обычной прочности и жесткости.

Другой способ уменьшить затраты — купить профиль немерной длины, который продается по более низкой цене, чем мерный сортамент. Но учтите, если изделие участвует в типовой постройке, то профиль, скорее всего, придется обрезать, а это уже сомнительная экономия.

В некоторых случаях лучший способ экономии — это не скупиться и приобрести хорошую прокатную сталь с антикоррозийным покрытием для того, чтобы готовое изделие служило долго, не требовало ни ремонта, ни замены деталей.

Квадратная труба, швеллер или двутавр для станины — Самодельные проекты

#1

OFFLINE


Добрый Ээх

Отправлено 04 Январь 2017 — 11:42

Здравствуйте, Евгений622. Имеется вопрос по станине, вы используете квадратную трубу, а почему не швеллер или двутавр?

• Наверх

#2

OFFLINE


Евгений622

Отправлено 04 Январь 2017 — 11:48

Здравствуйте , мне удобнее работать с трубами. Да и доступнее они.

• Наверх

#3

OFFLINE


Добрый Ээх

Отправлено 04 Январь 2017 — 19:21

Здравствуйте , мне удобнее работать с трубами. Да и доступнее они.

Тогда вопрос второй. С точки зрения сопромата, удобства монтажа навесного оборудования и допусков на искривление профиля заложенного  ГОСТами какой профиль предпочтительнее для изготовления рамы под портал?

• Наверх

#4

OFFLINE


yaso73

Отправлено 04 Январь 2017 — 19:26

Прям со ссылками на литературу и расчётами?

• Наверх

#5

OFFLINE


Евгений622

Отправлено 04 Январь 2017 — 19:43

Тогда вопрос второй. С точки зрения сопромата, удобства монтажа навесного оборудования и допусков на искривление профиля заложенного  ГОСТами какой профиль предпочтительнее для изготовления рамы под портал?

-металлический… :shok:
-с точки зрения банальной эрудиции ? или экстраполируя дивергенцию ? уточните пожалуйста вводные…
-Фикс , это ты чтоль перелогинился…перепил в новый год ?    :crazy:

• Наверх

#6

OFFLINE


T-Rex

Отправлено 04 Январь 2017 — 19:54

используете квадратную трубу, а почему не швеллер или двутавр?

Вообще говоря, это самые азы сопромата, не зная которых, лучше не браться за самостоятельное проектирование.

При равной металлоемкости (на погонный метр) и одинаковой марке металла — профиль замкнутого сечения (прямоугольная или круглая труба) всегда будет жестче на изгиб и кручение, чем открытый (уголок, швеллер, тавр. ..). Лишь двутавр по жесткости кое-как приближается к замкнутым профилям, но все равно им проигрывает.

• Наверх

#7

OFFLINE


haron8

Отправлено 04 Январь 2017 — 20:38

Чуть добавлю: Для самодельных станков эти трубы по цене и прочности пожалуй альтернативы не имеют. (Алюминиевый профиль дорог). Лично мой выбор это бесшовные холоднодеформированные.

Сообщение отредактировал haron8: 04 Январь 2017 — 20:40

• Наверх

#8

OFFLINE


Добрый Ээх

Отправлено 05 Январь 2017 — 02:55

При равной металлоемкости (на погонный метр) и одинаковой марке металла — профиль замкнутого сечения (прямоугольная или круглая труба) всегда будет жестче на изгиб и кручение, чем открытый (уголок, швеллер, тавр. ..). Лишь двутавр по жесткости кое-как приближается к замкнутым профилям, но все равно им проигрывает.

К сожалению я давно изучал сопромат и многое подзабыл (потому и обратился к людям которые занимаются строительством и эксплуатацией станков, а значит и расчетами), однако насколько я помню эпюра изгиба круглой трубы самая слабая, труба на кручение хорошо идет. При этом в строительстве перекрытиях используют как раз в основном двутавр и швеллер, а не квадратную трубу, что как мне кажется говорит об устойчивости к изгибающим нагрузкам. На этой почве и возник вопрос о профиле для станины на которую будет установлен портал. Так как стол планируется большой порядка 1,5 на 2,5-3 метра и ходом по оси z до 300 мм (спрос на резьбу по дереву в таких типоразмерах  имеется, а руками тяжеловато уже её резать в необходимом количестве) и профиль предполагается установить над уровнем стола (насколько это верное решение тоже большой вопрос, так как даже направление порядок значений изгибающих и крутящих моментов неизвестен). Отсюда и вопрос какая конструкция портала наименее нагружена и соответственно дольше пробегает не убив направляющие? По поводу ГОСТов на профили, в них описаны помимо всего прочего линейные отклонения допускаемые при изготовлении так вот на двутавр и швеллер они описаны как +-4 но четыре чего и в расчете на какую длину я не заметил по тому и спросил может разъяснит кто при том что для квадратной трубы значение в пределах+-0.3 мм на метр но на профильные трубы ГОСТы поновее будут.

• Наверх

#9

OFFLINE


Евгений622

Отправлено 05 Январь 2017 — 13:09

ну Вы же наверное не «голую» трубу планируете на портал …изобразите что нибудь ажурное , по всем правилам мостостроения , будет и лёгкий и прочный.

ИМХО : Можно в принципе и из тонких труб сваять (40х20х2) только делать придёться что то навроде Эйфелевой башни и по горизонтали. …

• Наверх

#10

OFFLINE


PatriKKey

Отправлено 05 Январь 2017 — 13:30

2 мм труба вообще не о чем. Облокотившись рукой на стол (при 3Д фрезеровке), получите ступеньку на рельефе и шлифовщики вас проклянут-это раЗ

два-гудит она как трамбон

три-про жесткость забудьте

четыре-…..

пять-…..

шесть-лень просто писать, в общем полное гуано.

Совет, 6 мм самый оптимальный вариант цена/качество. Я вообще портал из 8 мм делаю, да стоит хлыст 13000 но это все равно кашернее чем алюминь

• Наверх

#11

OFFLINE


Добрый Ээх

Отправлено 05 Январь 2017 — 13:41

ну Вы же наверное не «голую» трубу планируете на портал . ..изобразите что нибудь ажурное , по всем правилам мостостроения , будет и лёгкий и прочный.

ИМХО : Можно в принципе и из тонких труб сваять (40х20х2) только делать придёться что то навроде Эйфелевой башни и по горизонтали….

Предлагаете рассчитать ферму? Строительные я рассчитывал давно уже, но к ним требования немного другие и нагрузки тоже, ведь для строительной фермы главное чтобы она не разрушилась раньше времени, а для станины главное чтобы не было изгибов больше допустимого,  а опыта расчетов ферм в машиностроении я не имел. Может Вы сможете направить меня в нужном направлении.

2 мм труба вообще не о чем. Облокотившись рукой на стол (при 3Д фрезеровке), получите ступеньку на рельефе и шлифовщики вас проклянут-это раЗ

два-гудит она как трамбон

три-про жесткость забудьте

четыре-…..

пять-…..

шесть-лень просто писать, в общем полное гуано.

Совет, 6 мм самый оптимальный вариант цена/качество. Я вообще портал из 8 мм делаю, да стоит хлыст 13000 но это все равно кашернее чем алюминь

Это понятно. Тем более при такой толщине металла встанет вопрос с соединениями и если соединять сваркой то и о короблении так как отпуск детали после сварки вряд ли кто то делать будет. А 6-8 мм чего, полосы уголка или трубы?

• Наверх

#12

OFFLINE


T-Rex

Отправлено 05 Январь 2017 — 13:51

Строительные я рассчитывал давно уже, но к ним требования немного другие и нагрузки тоже, ведь для строительной фермы главное чтобы она не разрушилась раньше времени

Ну вот и сами ответили. В строительстве «Пусть просядет, лишь бы не рухнуло. А все, что криво вышло, Дуся с Маней из бригады штукатуров ротбандом выровняют». Ни о какой миллиметровой и пуще того, микронной точности там не заботятся. Да и нагрузки там на 99% статичные, обусловленные весом самих стройматериалов — лишь бы перекрытие не тряслось, когда по нему люди ходят.

При этом в строительстве перекрытиях используют как раз в основном двутавр и швеллер, а не квадратную трубу

Ну не сложилось — дороговато выходят профильные трубы нужного сечения по сравнению с двутавром, сложнее их производить. Дешевле привычным сортаментом из горячекатаных «открытых профилей» пользоваться.

• Наверх

#13

OFFLINE


Евгений622

Отправлено 05 Январь 2017 — 13:57

Это понятно. Тем более при такой толщине металла встанет вопрос с соединениями и если соединять сваркой то и о короблении так как отпуск детали после сварки вряд ли кто то делать будет. А 6-8 мм чего, полосы уголка или трубы?

ну и варите из тройки…

полтора метра можно и в костёр (пионерский) засунуть ,пожарить….

Предусмотрите «стопудовый» запас по прочности и  варите , всю технологию трудно соблюсти даже на серьёзном производстве (и там брак бывает) а без ОТК вы даже точно не узнаете из чего делаете свой портал (картонная бирочка на стеллаже с трубами на металлобазе …???).

ИМХО: не стоит думать о вещах , которые не в силах контроллировать .

• Наверх

#14

OFFLINE


PatriKKey

Отправлено 05 Январь 2017 — 14:16

ИМХО: не стоит думать о вещах , которые не в силах контроллировать .

не стоит думать-так лучше.

Про костер тоже смешно, иногда промолчать лучше, умнее кажетесь

• Наверх

#15

OFFLINE


Евгений622

Отправлено 05 Январь 2017 — 14:35

Про костер тоже смешно, иногда промолчать лучше, умнее кажетесь

гипербола…

смысл ясен , отжиг -если так сварки опасается

• Наверх

#16

OFFLINE


slavyan75

Отправлено 05 Январь 2017 — 15:04

При этом в строительстве перекрытиях используют как раз в основном двутавр и швеллер, а не квадратную трубу, что как мне кажется говорит об устойчивости к изгибающим нагрузкам.

Ключевое слово «кажется» …

• Наверх

#17

OFFLINE


Сказочник

Отправлено 05 Январь 2017 — 15:49

Думаю, в строительстве не используют замкнутые профили из-за отсутствия возможности защитить их от коррозии изнутри. И еще, при попадании воды внутрь замкнутого профиля, при ее замерзании, профиль может сдеформировать или разорвать.

• Наверх

#18

OFFLINE


PatriKKey

Отправлено 05 Январь 2017 — 16:10

за два года сделал на заказ два токарника, один ручной второй очпушил. В качестве станины использовал швеллер сваренный в «О». Так вот «ручной» РМЦ600 трудится до сих пор, а вот ЧПУшный РМЦ1400 разобрал из за невозможнеости безопасно точить столбы даже 80Х80Х1200. Вибрации замучили, люнет спасает, но работать не комфортно. Пока отложил проект из за отсутствия времени, но трубу 200Х200Х8 уже подготовил. Суппорт уже отлили после праздников отвезу на строгальный, подготовлю пастели для направляек…

• Наверх

#19

OFFLINE


yaso73

Отправлено 05 Январь 2017 — 19:35

Что,собственно,только подтверждает мои предположения о некоторой не осведомлённости тс,в вопросах станкостроения.

Сообщение отредактировал yaso73: 05 Январь 2017 — 19:53

• Наверх

#20

OFFLINE


T-Rex

Отправлено 05 Январь 2017 — 19:45

Думаю, в строительстве не используют замкнутые профили из-за отсутствия возможности защитить их от коррозии изнутри.

Скорее, из-за технической сложности обследования на полостную коррозию в ходе эксплуатации сооружения. Двутавр, пополам перержавевший, простым визуальным осмотром видно. А здесь какие-то дырки сверлить и эндоскоп в полость запускать, либо некие методы неразрушающего дефектоскопического контроля применять…

• Наверх

2022 Затраты на стальную балку | Цены на установку опорной балки (LVL по сравнению с деревом)

Стоимость стальной двутавровой балки

Стоимость стальной двутавровой балки от 6 до 18 долларов за фут только за материалы. Стальные опорные балки для жилищного строительства стоят от 100 до 400 долларов за фут для установки или от 1200 до 4200 долларов . Дополнительные расходы взимаются за снос стен, изменение маршрута коммуникаций или добавление опор для поддержки.

Стоимость установки опорной балки

Тип	за фут установленной	Общая стоимость установки
Балка LVL	50–200 долларов	800–2500 долларов
Стальная двутавровая балка	100–400 долларов	1 200 – 4 200 долл. США
Стальная двутавровая балка (сложная)	$500+	6 000 – 10 000 долл. США

*Зависит от того, установлен ли он заподлицо или скрыт, а также от того, добавлены ли опоры для поддержки.

*Только балка.

Стальные балки обладают многими преимуществами по сравнению с традиционными деревянными конструкционными балками. Они обеспечивают более высокую несущую способность, огнеупорны и устойчивы к гниению. Стальные балки увеличат прочность конструкции вашего дома и предоставят вам варианты дизайна, позволяющие открывать стены или поддерживать более тяжелые строительные материалы.

Стальные балки позволяют использовать удлиненные линии крыши или более длинные балконы без опорных колонн внизу. Никакой другой материал не может сравниться с инженерными возможностями, предоставляемыми сталью.

Чтобы получить точную бесплатную смету, свяжитесь с ближайшим к вам генеральным подрядчиком или ознакомьтесь с нашим руководством ниже, чтобы узнать о типах балок и их стоимости.

Содержание

1. Стальная двутавровая балка Стоимость
2. Стоимость установки стальной балки
3. Калькулятор стоимости стальной балки
   • За фут
   • По длине
   • оптом
4. Стальная балка против дерева против стоимости LVL
   • Инженерная балка
   • LVL Балки
   • Клееный брус
   • Деревянные балки
   • Бетонная балка

Стальные опорные балки

5. для строительства жилых домов
   • Замена стены стальной балкой
   • Установить утопленную балку
   • Замена дальнего света
   • Замена балок в подвале
   • Замена балок в пространстве для обхода
   • Открытые потолочные балки
6. Типы стальных опорных балок
   • Двутавровые / S-образные балки
   • Двутавровые / W-образные балки
7. Часто задаваемые вопросы
8. Наем инженера-строителя и генерального подрядчика
9. Генеральные подрядчики рядом со мной

Стоимость установки стальной балки

Средняя стоимость установки стальной балки составляет от 1200 до 4200 долларов США или от от 100 до 400 долларов США за фут , включая осмотр инженером-строителем, разрешения, балку, доставку и установку. . Очень сложные установки стальных балок с опорами или длинными пролетами стоят $500+ за фут или от $6000 до $10000 .

Стальные балки долговечны, требуют минимального обслуживания и являются самым прочным и лучшим вариантом для длинных пролетов. Чтобы установить стальную опорную балку, сначала необходимо заказать у подрядчика тип стальной балки, указанный инженером-строителем.

Получите бесплатную оценку от ближайших к вам подрядчиков.
View Pros

Разбивка стоимости установки стальной балки

Общая стоимость и способ установки новой балки могут включать:

• Плата за разрешение вашего городского совета.
• Осмотр инженером-строителем для определения необходимого типа балки.
• Плата за работу и утилизацию за удаление любой старой балки при замене.
• Сборы за демонтаж несущей стены при замене ее балкой.
• Затраты на оплату труда для добавления дополнительной поддержки, такой как подпорки и колонны.
• Стоимость самой балки и стоимость доставки при заказе балки из стали или ЛВЛ на заказ.
• Плата за аренду крана для подъема новой стальной балки на место.
• Работы и материалы для ремонта потолка, пола и стен после завершения установки балки.

Вернуться к началу

Калькулятор стоимости стальной балки

Инженер-строитель стоит от 250 до 1000 долларов для расчета того, какой вес должна выдерживать ваша балка и сколько места отведено для нее в проекте здания. На цены на стальные балки влияют:

1. Длина, ширина полки и толщина балки
2. Будь то двутавровая, двутавровая, U-образная балка или другая форма
3. Вес, марка и качество стали
4. Текущая рыночная стоимость стали или текущий запас балки поставщика
5. Заказ окрашенной балки или оцинкованной, покрытой цинком
6. Стоимость доставки или местной доставки в зависимости от веса балки

Стоимость стальной балки за фут

Стальные двутавровые балки стоят в среднем от от 6 до 18 долларов за фут , в то время как более прочные двутавровые балки варьируются от от 11 до 80 долларов за фут . Стальные двутавровые балки дешевле двутавровых из-за различий в форме, весе, пролете и несущей способности.

*Только балка. Цены на сталь колеблются в соответствии с текущими ценами на мировом рынке.

Цены на стальные опорные балки по длине

Стальная двутавровая балка длиной 10 футов стоит в среднем от от 60 до 180 долларов США , а 30-футовая стальная двутавровая балка стоит от от 180 до 540 долларов США . Двутавровые балки могут стоить в два раза больше, но они прочнее, а опорные пролеты в 3 раза длиннее. Цены на стальные балки всегда колеблются в зависимости от текущих рыночных условий.

Цены на стальные двутавры по длине

Длина	Двутавровая балка Стоимость	Двутавровая балка Стоимость
8’	$45 – $150	80–130 долларов
10’	$60 – $180	110–160 долларов
16’	$95 – $290	$175 – $255
20’	120–360 долларов	220–320 долларов
24’	145–430 долларов	265–385 долл. США
30’	180–540 долларов	$330 – $480
40’	240–720 долларов	440–640 долларов

*Цена только на балку. Не включает стоимость доставки, сборы за самовывоз или плату за аренду крана для установки.

Проконсультируйтесь с ближайшим инженером-строителем.
Посмотреть плюсы

Цены на конструкционную сталь

Стоимость необработанной конструкционной стали для двутавровых балок обычных размеров составляет от 0,90 до 1,55 долл. масса. Покупка конструкционной стали на основе веса предназначена только для оптовых заказов, и цены регулярно меняются в зависимости от рыночных условий.

Цены на конструкционную сталь

Блок	Средняя стоимость
За фунт.	0,90–1,55 долл. США
За кг.	1,98–3,41 долл. США
За тонну	1 800–3 100 долл. США

Вернуться к началу

Стальная балка, древесина и LVL Стоимость

При сравнении стоимости материалов, балки из хвойной древесины и LVL обычно являются наиболее доступными балками. Бетонные балки имеют среднюю цену, в то время как тяжелая древесина и сталь являются самыми дорогими, но самыми прочными.

Однако самая существенная разница в стоимости заключается в установке и доставке, а не в балке. Для стальных балок требуется более высокая стоимость доставки, и могут потребоваться краны на месте, чтобы поднять балку на место. Эти факторы делают сталь самым дорогим вариантом балки.

Кроме того, прикрепить компоненты дома к дереву намного проще, чем к стали. Для стали нужны отверстия для болтов, изготовленные производителем, что требует предварительного архитектурного планирования.

Несущая опорная балка Стоимость

Несущая опорная балка стоит в среднем от 5 до 20 долларов за фут или от 50 до 200 долларов за фут при установке. Материалы опорных балок, отличные от стали, включают инженерные балки, такие как LVL или Glulam, дерево и бетон. Балки из LVL стоят от до 12 долларов за фут , а деревянные балки — от до 20 долларов за фут .

Строители могут комбинировать и использовать несколько материалов для создания индивидуальной балки, отвечающей требованиям строительных норм и правил. Стальные балки пользуются наибольшей популярностью благодаря своей прочности и огнестойкости.

Стоимость конструктивной балки

Средняя стоимость конструктивной балки составляет от 3 до 34 долларов за фут , в зависимости от размера и типа составного конструкционного пиломатериала. Композитные деревянные балки представляют собой несколько слоев дерева, скрепленных прочным клеем. Клееный брус и балки LVL являются наиболее популярным типом инженерных балок.

лв

Специализированные балки прочнее стандартных пиломатериалов и предпочтительнее стали, поскольку их можно обрезать на месте, чтобы они соответствовали участкам неправильной формы. Стальные детали должны точно подходить друг к другу, в противном случае вам придется отправить их обратно на завод для изменения размеров.

Балки LVL Стоимость

Балки LVL стоят $3-12 за погонный фут в среднем. Балки LVL более доступны и прочны, чем деревянные балки. Они также огнестойкие, устойчивые к усадке и легко монтируются при большой длине.

«LVL» означает клееный брус, который представляет собой толстую доску, состоящую из слоев тонкой фанеры, склеенных вместе. Их еще называют «микролам» или микроламинированные балки.

При установке балки LVL убедитесь, что никогда не разрезают балку . Строительные инспекторы расценят любой разрез как нарушение прочности балки и заставят вас заменить ее на новую.

Найдите специалиста по балкам LVL рядом с вами сегодня.
View Pros

Стоимость клееной балки

Стоимость клееной балки от 6 до 34 долларов за погонный фут в среднем. Glulam означает «клееная ламинированная древесина» и состоит из нескольких тонких слоев дерева, скрепленных прочным клеем. Этот тип спроектированной балки очень прочный и легко настраиваемый. Он даже доступен в изогнутых формах для сводчатых потолков.

Стоимость деревянных опорных балок

Стоимость деревянных опорных балок от 5 до 30 долларов США за погонный фут в среднем, с некоторыми экзотическими породами дерева в диапазоне от 30 до 90 долларов за фут . Цены на деревянный двутавр в основном зависят от породы дерева и размера бруса. Легкая хвойная древесина находится в большем количестве, что является основным фактором стоимости.

• Хвойные породы – легкие конструкционные пиломатериалы обычно дешевле, но имеют наименьший вес среди всех балок. Виды включают ель, болиголов, сосну, пихту Дугласа и кедр. Мягкая древесина может сжиматься в сухом климате, отрываясь от балок и вызывая трещины в гипсокартоне. Строители могут комбинировать несколько балок из хвойных пород для создания индивидуальной балки, но только после получения разрешения от инженера-строителя.
• Лиственные породы – Лиственные породы или тяжелые деревянные балки обычно прочнее, плотнее и более огнестойкие, чем хвойные породы. Обычные породы твердой древесины включают гикори, дуб, клен, красное дерево, грецкий орех и тик.

Стоимость переработанных деревянных балок

Стоимость переработанных деревянных балок размером 6 x 6 дюймов варьируется от 6 до 15 долларов за погонный фут , в то время как переработанные балки размером 10 x 10 дюймов стоят в среднем от 45 до 60 долларов за погонный фут . Наиболее распространенными регенерированными деревянными балками являются древесина гикори, дуба и клена, которые могут выдерживать большие нагрузки и являются более огнестойкими.

Цены на бетонные балки

Сборные или предварительно напряженные бетонные балки стоят от 7 до 16 долларов за погонный фут и армированы арматурой внутри для дополнительной прочности конструкции. Для дополнительной звукоизоляции закажите балки «ICF» или изолированные бетонные формы с изоляционной пеной, скрывающей каркас из стальной арматуры и бетон внутри.

Строители изготавливают нестандартные бетонные балки, заливая бетон в самодельные формы и монтируя их после затвердевания бетона. Каменщики также строят колонны из бетонных блоков для поддержки балок, поскольку они прочнее деревянных и могут быть изготовлены любого необходимого размера.

Вернуться к началу

Стальные опорные балки для строительства жилых домов

В большинстве жилых домов используются стальные балки размером от 4 до 6 дюймов в высоту, до 8 дюймов в ширину и длиной от 10 до 20 футов. Однако несущая конструкция каждого дома индивидуальна. Для вашего дома может потребоваться опорная балка большего размера, чтобы выдерживать дополнительный вес в подвале или многоэтажном доме.

Замена несущей стены стальной балкой

Средняя стоимость удаления несущей стены и замены ее стальной балкой составляет от 4000 до 10 000 долларов . Цены зависят от необходимого размера балки, размера стены, конструкции дома, разрешений, проверок, транспортировки балки, подготовки, рабочей силы и затрат на отделку.

Для установки стальной балки могут потребоваться опорные стойки в зависимости от пролета или изменение разводки водопроводных и электрических сетей после удаления стены. Наем инженера-строителя стоит от от 300 до 1000 долларов , и он должен осмотреть, спроектировать и определить размер новой балки.

Получите бесплатную смету от подрядчиков по демонтажу стен.
Посмотреть плюсы

Стоимость установки заглубленной несущей балки

Установка заглубленной стальной балки стоит в среднем от 170 до 450 долларов за погонный фут или от 2000 до 8000 долларов за погонный фут . Скрытие балки стоит дороже из-за необходимости модификации потолка. Цены зависят от того, сколько опор и опор необходимо, чтобы выдержать вес стальной балки.

Балки LVL дешевле стальных балок; однако стальные балки занимают меньше места и их легче установить внутри потолка. Более дешевая альтернатива — покрасить балку, чтобы она гармонировала с потолком, или создать отделку вокруг балки.

Дополнительные расходы на скрытие балки включают:

1. Модификация потолочных балок, чтобы втиснуть туда новую балку.
2. Использование дополнительных временных потолочных опор при установке
3. Переделка вашего чердака или подвала для размещения конструкции.
4. Если вашей конструкции фундамента требуется дополнительная опора, чтобы выдержать дополнительный вес стальной балки в новых областях, подрядчики могут добавить новые опоры под фундамент.

Замена главной балки в доме Стоимость

Средняя стоимость замены основной балки в доме составляет от 7000 до 25 000 долларов США в зависимости от длины, материала и сложности работы. Заменить основную балку сложно (и дорого), поскольку она имеет большой вес и требует дополнительных временных опор.

Основная балка поддерживает внутренний вес дома и проходит через фундамент, обычно в верхней части стены. Сама балка поддерживается одной или несколькими опорными стойками, называемыми опорными стойками или опорными колоннами.

Замена опорных балок в подвале Стоимость

Замена опорных балок в подвале стоит от от 6 500 до 10 000 долл. США для простой установки до от 15 000 до 25 000 долл. США для сложной работы с многочисленными несущими стенами или длинными пролетами. Замена цокольной балки требует осмотра и составления планов проектирования инженером-строителем.

Процесс замены цокольной балки:

1. Усиление фундамента, если необходимо, чтобы выдержать дополнительный вес при переходе на стальную балку.
2. Установка более прочных временных опорных стен.
3. Снятие и утилизация старой балки.
4. Перенос воздуховодов ОВКВ.
5. Установка новой балки.
6. Отделка стен или потолка.

Подвальные балки часто заменяют, чтобы добавить дополнительную опору при наземном ремонте или использовать подвальное пространство для большого помещения без опорных стоек. Кроме того, деревянные балки могут треснуть под давлением, заразиться термитами или сгнить из-за утечки воды, а стальные балки могут заржаветь.

Замена опорной балки в подвальном помещении Стоимость

Средняя стоимость замены опорной балки в подвальном пространстве составляет от 1500 до 4000 долларов , в зависимости от доступности, типа и размера требуемой балки и текущего состояния фундамента. Глубина большинства лазов составляет всего от 1 до 3 футов, что увеличивает сложность и требуемую работу.

Стоимость вскрытия потолочных балок

Открытие потолочных балок стоит от 200 до 450 долларов + за удаление и утилизацию гипсокартона с потолка средней площадью 350 квадратных футов. Полировка открытых стропил или изменение маршрута любых электрических линий увеличивает общую стоимость. Это отличается от создания открытого сводчатого потолка, которое стоит от 15 000 до 25 000 долларов .

Если вы не можете выставить напоказ потолочные балки, можно установить под потолком полые искусственные деревянные балки по цене от 140 до 280 долларов за штуку .

Вернуться к началу

Типы стальных опорных балок

Стальные балки бывают двух основных конструкций: двутавровой и двутавровой. Двутавровые балки являются наиболее распространенным выбором для жилищного строительства и доступны до 100 футов в длину. Двутавровые балки тяжелее, прочнее и выдерживают вес до 300 футов, но стоят дороже за фут.

Чтобы расшифровать название стальной балки:

1. Первая буква указывает на форму балки.
2. Первое число — это высота балки в дюймах.
3. Второе число — это вес балки на погонный фут.

Например, стальная балка W4x13 представляет собой двутавровую балку высотой 4 дюйма и весом 13 фунтов на погонный фут. Если балка имеет длину 10 футов, она весит 130 фунтов.

Двутавровые/S-образные балки

Двутавровые балки От 6 до 18 долларов за погонный фут и весом от 6 до 12 фунтов на фут . Двутавровые балки чаще используются в жилом строительстве, так как они легкие и поддерживают пролеты до 96 футов. Двутавровые балки, или младшие балки, также используются для усиления фундамента дома.

Двутавровые балки часто имеют скошенные кромки и имеют большую высоту балки, чем ширина полки или ширина плоской стороны или основания. В отличие от двутавровых балок, двутавровые балки не подходят для колонн, поскольку они поддерживают вес только в одном направлении.

Подтипы двутавровых балок:

• S-образные балки — Буква «S» относится к закругленным внутренним углам некоторых типов двутавровых балок, которые выглядят как С-образный профиль. Некоторые поставщики называют двутавровые балки «Американской стандартной стальной балкой».
• Балки RSJ – RJS означает «балка из катаной стали», что означает, что они часто изготавливаются путем прокатки одного куска стали до окончательной формы. Балки RSJ стоят столько же, сколько двутавровые балки.

Проконсультируйтесь с ближайшим к вам специалистом по стальным балкам.
Посмотреть плюсы

Двутавровые / W-образные балки

Двутавровые балки стоят в среднем от 11 до 16 долларов за погонный фут и прочнее двутавровых балок, но весят больше: от 13 до 15 фунтов за фут . Двутавровые балки, также называемые W-образными балками, предназначены для колонн и более длинных пролетов балок до 300 футов из-за их несущей способности.

Наиболее распространенные двутавровые балки имеют очень широкие полки или основания и более квадратную форму с почти такой же высотой и шириной. Из-за своего размера двутавровые балки используются в больших домах, глубоких фундаментах или каркасах коммерческих зданий.

Вернуться к началу

Часто задаваемые вопросы

Где я могу найти структурные балки для продажи?

Купите конструкционные балки у местного поставщика стали, на лесопилке или в магазинах товаров для дома. Конструкционные балки нестандартных размеров доступны для продажи у поставщиков онлайн-складов, которые доставляют по всей стране. Однако при заказе стальных балок через Интернет доставка стоит дорого.

Сколько весит стальная балка?

Масса стальных балок на фут указана последней цифрой в названии балки. Стальная двутавровая балка весит от 6 и 12 фунтов на фут в среднем, в зависимости от требуемого размера. Стальные двутавровые балки весят от 13 до 65 фунтов на фут и в основном используются в коммерческих проектах.

Остались вопросы? Спросите профи по металлической балке.
View Pros

Вернуться к началу

Наем инженера-строителя и генерального подрядчика

Всегда привлекайте квалифицированного подрядчика для установки новой балки — это не проект «сделай сам». Неправильная установка может привести к серьезному повреждению конструкции вашего дома. Профессионалы оценят структуру вашего дома, определят тип необходимой балки, обработают разрешения и выполнят работу правильно.

Во-первых, попросите инженера-строителя или архитектора осмотреть вашу собственность, чтобы порекомендовать, какой тип и размер балки вам нужен. Затем генеральный подрядчик может дать вам точную цитату. Подрядчики должны следовать инструкциям инженера или архитектора, чтобы соблюдать строительные нормы и правила.

• Не забудьте получить несколько котировок.
• Прочтите отзывы и ознакомьтесь с их предыдущей работой в HomeGuide, Google и Better Business Bureau (BBB).
• Убедитесь, что их лицензия и страховка обновлены.
• Всегда получайте оценку картины лично и скептически относитесь к низким ставкам.
• Планируйте платежи заранее. Никогда не платите всю сумму вперед.
• Получите письменную копию контракта до начала работ.

Вопросы, которые нужно задать

1. Вы связаны, лицензированы и застрахованы?
2. Сколько лет вы занимаетесь бизнесом?
3. Будете ли вы предоставлять рекомендации от недавних клиентов?
4. Включены ли в вашу заявку подготовительные работы и уборка?
5. Предоставляете ли вы гарантию?
6. Какой размер первоначального взноса требуется?
7. Будете ли вы использовать субподрядчиков?
8. Когда вы можете начать и закончить?

Получите бесплатные оценки на HomeGuide от надежных генеральных подрядчиков:

Получите бесплатные оценки

+ 30 источников

• Пакстон, Альберт С. «Национальный оценщик ремонта и реконструкции 2019 года». (2019). PDF-файл.

• Тайлер, Марк С. «2019National Electric Estimator.» (2019). PDF-файл.

• Хикс, Рэй Ф. «Национальный оценщик жилищного строительства 2019 года». (2019). PDF-файл.

• Молись, Ричард. «Национальный строительный оценщик 2019». (2019). PDF-файл.

• Фактическая стоимость проекта, о которой сообщили 38 участников HomeGuide. (2020).

• M&K Metal Company: Стальная балка с широкими полками. (2020).

  mkmetal.net/wide-flange-steel-beam

• Tampa Steel & Supply: Балки. (2019).

  tampasteel.com/product-category/steel/beams-steel/

• MetalsDepot: Стальные балки. (2020).

  metalsdepot.com/steel-products/steel-beams

• Сколько должна стоить замена стальной опорной балки в подвале? (2015).

  angieslist. com/How-cost-replace-steel-support-beam-basement-q183917.aspx

• Какова стоимость замены основной опорной балки, которая прогнила/сжалась? (2015).

  angieslist.com/what-cost-replace-main-support-beam-rotted-compressed-q156888.aspx

• Steel Dynamics, Inc.: Прайс-лист. (2019). PDF-файл.

  stld-cci.com/d_Beam_Price_List.pdf

• Northland Wood: двутавровые балки, балки LVL и клеевые пластины. (2019).

  northlandwood.com/joists_beams_lams/

• Горячекатаная стальная двутавровая балка: Калькулятор стоимости. (н.д.).

  midweststeelsupply.com/store/hotrollsteelbeam

• Сколько стоит снести стену? (2020).

  homeguide.com/costs/cost-to-remove-a-wall

• Цены на восстановленные пиломатериалы. (н.д.). PDF-файл.

  colonialbarn.com/pdf/ReclaimedPricing2.pdf

• Двутавр Прайс. (2016).

  traktorbynet. com/350420-i-beam-pricing.html

• Клееный брус или LVL: что прочнее? (2019).

  Architecturesideas.com/2019/05/28/Glulam-Timbers

• Замена балки подвала: сколько это стоит? (2015).

  uswaterproofing.com/learning-center/basement-beam-replacement-how-much-does-it-cost

• Форум BiggerPockets: мне предложили 16 000 долларов на замену гниющей несущей балки. (2016).

  bigpockets.com/-i-was-quoted-16-000-to-replace-a-rotting-structural-supprt-beam

• Стальные балки против. Деревянные балки для вашего проекта жилого дома. (2017).

  barton-supply.com/steel-beams-vs-wood-beams-для-вашего-жилого-строительного-проекта/

• Стандартные двутавровые балки. (н.д.).

  spiritmetals.com/beams.html

• Потолочные балки из искусственного дерева. (н.д.).

  fauxwoodbeams.com/fauxbeams.php

• Доски и балки: пиломатериалы. (н.д.).

  boardsbeams.com/Timbers.html

• В чем разница между двутавровой и двутавровой балкой? (н.д.).

  tampasteel.com/difference-between-h-beam-i-beam/

• M&K Metal Company: Стальная балка американского стандарта. (2020).

  mkmetal.net/american-standard-steel-beam

• Конкорд Плотник. Замена открытой балки скрытой стальной балкой. (2019).

  youtube.com/watch?v=89opzL4xDGg

• В чем разница между двутавровой и двутавровой балкой? (2019).

  spiritmetals.com/what-is-the-difference-between-i-beam-and-an-h-beam

• Фермы Home Depot. (2019).

  homedepot.com/b/Lumber-Composites-Engineered-Wood-Products-Trusses/N-5yc1vZbtmz

• Ultimate: двутавровые балки и конвейерные пути. (2018).

  ultimationinc.com/buy-jervis-webb-i-beam-conveyor-tracks/

• Калькулятор двутавровой балки из горячекатаной стали. (2020).

  coremarkmetals.com/hot-rolled-steel-i-beam


Что сильнее? — BBS журнала The Home Shop Machinist & Machinist’s Workshop Magazine

• ---

  #1

  Что было бы сильнее?


  04. 05.2009, 00:31

  Какой из них, по вашему мнению, будет самым сильным. мой подозреваемый — коробка, но я ищу другие мнения.

  Швеллерный, с коробом, сваренный по наружным стыкам внахлест, двутавровая балка сварена по центру верхом и низом и скреплена болтами.

  Мне нужно, чтобы было меньше вертикального отклонения под нагрузкой. Поверните, я не думаю, что это будет проблемой.

  Каждый канал будет 1,590 x 4,320 x 12 футов

  Спасибо
  Кен

• ---

  #2

  04.05.2009, 01:11

  Я не собираюсь гадать, но что Вы строите?
  У меня на работе есть старый справочник по конструкционной стали, в котором есть различные примеры форм и нагрузок, но я уверен, что кто-нибудь опередит меня в ответе.

  Стив

• ---

  #3

  04.05.2009, 01:17

  Стив,
  Я знал, что кто-нибудь спросит, и надеялся не учитывать это в уравнении

  Прицеп, предназначенный для коробки по периметру с использованием внутренних горизонтальных одинарных распорок через каждые 16 дюймов

  Спасибо
  Кен

  Последний раз редактировалось Ken_Shea; 04.05.2009, 01:25.

• org/Comment»>


  ---

  #4

  04.05.2009, 01:23

  Первоначально отправлено Ken_Shea

  Какой из них, по вашему мнению, будет самым сильным. мой подозреваемый — коробка, но я ищу другие мнения.

  Швеллерный, с коробом, приваренный по наружным стыкам внахлест, двутавровая балка сварена посередине верхом и низом и скреплена болтами.

  Мне нужно, чтобы было меньше вертикального отклонения под нагрузкой. Поверните, я не думаю, что это будет проблемой.

  Размер каждого канала будет 1,590 x 4,320 x 12 футов

  Спасибо
  Кен

  Здесь важен момент инерции каждой секции. Две формы имеют почти одинаковое сечение; коробка очень немного выше, так как каждая секция очень немного смещена от центра, но это не будет иметь заметного значения.

  Однако простота изготовления, крепления болтами и т. д. перевешивает любые незначительные преимущества в прочности.

  Редактировать — для прицепа я бы использовал либо цельный кусок канала, либо прямоугольную трубу; дождь/соль/и т.д. поднимет плиту со сборными секциями.

  — Барт

  Последний раз редактировалось barts; 04.05.2009, 01:25.

  Барт Смолдерс
  http://smaalders.net/barts

• ---

  #5

  04.05.2009, 01:31

  Коробка уязвима для изгиба вдоль сварного шва, а несваренная поверхность внутри будет изгибать прилегающую сторону.

  Одну сторону двутавровой балки можно просверлить, а две стороны приварить вдоль стороны в дополнение к сварному шву. Он также может быть согнут по диагонали или по вертикали, если это необходимо, в точках напряжения.

  Добавление креплений к двутавровой балке может происходить где угодно, в то время как коробчатая балка не позволяет получить доступ к гайкам/болтам, спрятанным глубоко внутри коробки, если только вы не просверлите отверстия для доступа.

• ---

  #6

  04.05.2009, 01:34

  Барт,
  Простота изготовления — хороший момент, которому я не придал особого значения.

  Оба будут иметь одинаковое количество сварочных работ, для коробки не потребуется дополнительное оборудование или сверление, и можно будет быстрее установить внутреннюю распорку.

  Кен

• ---

  #7

  04.05.2009, 01:44

  Деннис,
  Кроме того, я должен был просверлить каждые 12 дюймов или около того в верхней и нижней части коробки внахлест, чтобы соединить сваркой внутренние области.

  Не нужно будет добавлять крепления, которые я могу быстро придумать. Оси торсионного типа, не требующие амортизаторов или листовых рессор.

  Кен

  Последний раз редактировалось Ken_Shea; 04. 05.2009, 01:48.

• ---

  #8

  04.05.2009, 03:36

  Коробчатая часть гораздо прочнее. В случае двутавровой балки с простыми опорами на каждом конце, если нагрузка размещена в центре, напряжение будет сжимающим на верхних полках и растягивающим на нижних. Верхний фланец будет подвержен тому же типу разрушения, что и при изгибе тонкого элемента под действием сжимающих нагрузок. Края фланцев не поддерживаются и разрушатся из-за коробления вдоль краев, когда резонансная частота частей под сжимающей нагрузкой приблизится к нулю.

  Коробчатый профиль не имеет незакрепленных кромок, которые можно согнуть. Вот почему вы видите шасси автомобиля коробчатого сечения на таких автомобилях, как мой Land Rover. Он спроектирован так, чтобы быть максимально легким, а самой прочной секцией для данного количества материала является закрытая секция, такая как коробка или труба.

  [добавлено] Вы можете добиться почти такой же прочности при гораздо меньшем весе, сварив вместе два L-образных профиля вместо двух C-образных профилей.

  Последний раз редактировалось Эваном; 05-04-2009, 03:43.

  Бесплатное программное обеспечение для расчета окружностей болтов и т.п.: Щелкните здесь

• ---

  #9

  04. 05.2009, 12:20

  Необходимо знать тип нагрузки. На самом деле, это, вероятно, сочетание как изгибающих, так и скручивающих нагрузок. Как уже говорили другие, между ними нет большой разницы для изгибающих нагрузок, пока вы не доберетесь до хорошо известной Эвану точки изгиба на сжатом фланце. Однако по нагрузке на кручение коробчатое сечение превосходит на порядки.

  Чистое кручение вызывает чистый сдвиг на поверхности цилиндрического элемента и почти так же на прямоугольном замкнутом сечении. Сам материал сопротивляется этому напряжению сдвига. Однако в конфигурации двутавровой балки между полками нет «боков», способных противостоять этому сдвиговому действию, поэтому двутавровая балка скручивается относительно легко по сравнению с закрытой секцией.

  Другим соображением, которое может быть важным в некоторых случаях, хотя, вероятно, не здесь, является боковое отклонение. Когда балка воспринимает вертикальную нагрузку, она может отклониться в сторону. Представьте, что вы поддерживаете критерий с обоих концов, но при этом он стоит на краю. Нажмите вниз посередине. Он легко отклоняется в сторону. Это причина большей части распорок, которые вы видите на стальных мостах, чтобы свести к минимуму длину без распорок. Две обсуждаемые здесь формы также демонстрируют очень разную поперечную прочность, при этом коробчатая секция намного прочнее в поперечном направлении.

  [добавлено] Вы можете добиться почти такой же прочности при гораздо меньшем весе, сварив вместе две L-образные формы вместо двух C-образных профилей.

  Я не согласен с Эваном. Я думаю, что большинство здесь согласятся с тем, что сопротивление изгибу любой из этих форм (прямоугольник или I) сильно зависит от верхних и нижних конечностей. Поскольку C-образные каналы в штучной упаковке имеют в два раза больше материала на этих концах по сравнению с L-образными штифтами в штучной упаковке, C-швеллеры в штучной упаковке обладают гораздо большей устойчивостью к изгибу.

  Если невежество — это блаженство, почему счастливых людей меньше?

• ---

  #10

  04.05.2009, 12:36

  В большинстве конструкций прицепов секции не имеют заметной торсионной нагрузки;
  предел текучести членов часто менее важен, чем количество
  прогиб под нагрузкой, мало чем отличающийся от большей части древесины, нагруженной на изгиб в доме. Как правило, коробчатые секции обеспечивают более прочные прицепы, но требуют больше работы, поскольку предотвращение попадания воды в отверстия для болтов и т. д. требует гораздо больше усилий при изготовлении. Кроме того, предотвращение коррозии является гораздо более сложной проблемой, если части прицепа сварены таким образом, что вода может попасть внутрь, а краска — нет. …

  — Bart

  Барт Смолдерс
  http://smaalders.net/barts

• ---

  #11

  04.05.2009, 13:25

  Коррозия коробчатого сечения действительно может быть проблемой. Вот почему шасси моего Land Rover было оцинковано горячим способом при изготовлении.

  Проблема коррозии может быть уменьшена путем покрытия внутренней части коробчатой ​​секции после изготовления цинксодержащей краской с высоким содержанием твердых частиц. Это можно залить и вылить обратно, очень простой процесс.

  Что касается коробки, сделанной с двумя Г-образными фланцами, я ожидаю, что она будет иметь около 80% прочности коробки, сделанной из двух швеллеров, при той же толщине стенки. Стандартный швеллер имеет уменьшающуюся толщину полки по направлению к краям и представляет собой зазор, который необходимо заполнить при сварке в виде коробки. Неравнополочный угловой утюг доступен с опорами постоянной толщины.

  Это, вероятно, спорный вопрос, так как я предполагаю, что у Кена уже есть материал под рукой. Вместо того, чтобы беспокоиться о том, какой из них самый сильный, я бы исходил из принципа, который является достаточно сильным и самым легким.

  Существует еще один вариант: приварить фланец С-образных профилей к фланцу, образуя коробчатое сечение, которое шире перекрывающихся фланцев. Это будет намного сильнее для того же веса, чем любой из предложенных разделов.

  Бесплатное программное обеспечение для расчета кругов болтов и т.п.: Щелкните здесь

• org/Comment»>


  ---

  #12

  04.05.2009, 16:23

  Первоначально отправлено Эван

  Коррозия коробчатого сечения действительно может быть проблемой. Вот почему шасси моего Land Rover было оцинковано горячим способом при изготовлении.

  Проблема коррозии может быть уменьшена путем покрытия внутренней части коробчатой ​​секции после изготовления цинксодержащей краской с высоким содержанием твердых частиц. Это можно залить и вылить обратно, очень простой процесс.

  В определенном смысле.. но после сварки в раму получить краску внутри трудно без подъемного оборудования. Если вы покроете его перед окончательным изготовлением, вы в конечном итоге получите сгоревшую краску внутри, где сварные швы …. неудобно.

  HD оцинкованный действительно лучший; просто трудно найти место, где сделают всю раму прицепа.

  — Барт

  Барт Смолдерс
  http://smaalders.net/barts

• ---

  №13

  04.05.2009, 18:04

  Если бы это был я, я думаю, я бы приварил его фланец к фланцу и сделал из него герметичную коробку, таким образом, когда кислород внутри израсходуется, больше не будет ржавчины. Большинство точек крепления можно было приварить к проушинам, но если что-то нужно было прикрутить болтами, потребовался кусок трубы нужного диаметра, который нужно было вварить в сквозные отверстия.

• org/Comment»>


  ---

  №14

  04.05.2009, 19:14

  Я бы сказал, что это зависит от воздействующих сил и применения, для которого он предназначен, вы не увидите много кранов или низкорамных кранов, которые не изготовлены из балочного материала……….. хорошо работают для вертикальных подвешенных грузов. . Я сомневаюсь, что сверление ни необходимо, ни нежелательно.

  Возможность стучится однажды, искушение прислоняется к дверному звонку…..

• ---

  №15

  04.05.2009, 21:06

  Секция двутавровой балки будет лучше выдерживать кручение, которое прицеп часто испытывает. Как уже упоминалось, коррозия является основным фактором, даже с краской или гальваническим покрытием перекрывающиеся швы будут ржаветь, если они не сварены герметичным швом.

  Мне нужен еще один инструмент, только один!

В чем разница между H-образной, W-образной и S-образной балками?

Стальные балки, такие как двутавровая, ш-образная и s-образная балки, выдерживают большие нагрузки. Фактически, они составляют наиболее распространенный компонент структурных каркасных систем. Их можно использовать для строительства мостов, складов и других крупных зданий, а также для изготовления машин или кузовов грузовиков. Балки можно располагать по бокам или под углом и соединять с колоннами с помощью болтов, сварных швов и балочных опор.

Американский институт стальных конструкций (AISC) устанавливает технические параметры для каждой формы конструкционной стали. AISC определяет балку как «горизонтальный или наклонный элемент конструкции, который несет нагрузку и поддерживается в двух или более точках». Звучит достаточно просто.

Первым шагом в понимании различий между различными типами балок является понимание того, что означают все эти буквы и что входит в название стальных балок.

Легко загрузите нашу спецификацию конструкционной стали

Какие балки подходят для вашего коммерческого проекта? Kloeckner Metals является поставщиком полного ассортимента металлоконструкций и сервисным центром, который гордится тем, что поставляет балки различных марок и размеров по всей Северной Америке. Загрузите нашу спецификацию конструкционных пластин и узнайте, что Kloeckner Metals регулярно поставляет на склад.

Спецификация конструкционной плиты

Как называются балки?

Некоторые из наиболее часто задаваемых вопросов о стальных балках касаются названий форм балок. Что названия говорят нам о структурной форме? В широком смысле названия, данные балкам и другим профилям из конструкционной стали, напрямую относятся к форме, поперечному сечению или качеству изделия.

За исключением тавровой балки, каждая стальная балка имеет вертикальную секцию, называемую стенкой, и горизонтальные секции вверху и внизу стенки, называемые стойками или полками. Это формирует форму прописной буквы I или прописной буквы H, в зависимости от того, как вращается луч.

Буква «S» в названии S-образных балок означает «стандарт», а буква «W» в названии W-образных балок означает «широкий фланец». Двутавровая балка — это тип стандартной балки, а двутавровая балка — это тип широкой балки. Узнайте больше о том, что такое двутавр.

Вот факторы, влияющие на наименование:

• Условия поддержки
• Строительные материалы
• Геометрия
• Поперечные сечения
• Условия равновесия
• Методы строительства

Уникальная геометрия и высокая прочность балок делают их способными противостоять напряжению сдвига и изгибу, и они широко используются в общем и гражданском строительстве. Но точное применение будет зависеть от конкретной геометрии луча. Например, балки могут выступать в качестве важных опорных колонн в строительстве больших зданий. Их называют двутавровыми сваями, несущими сваями или балками высокого давления. Они, как правило, тяжелее и толще, чем S- или W-образные балки.

Таким образом, при сравнении типов балок необходимо учитывать несколько соображений, включая тип металла (алюминий и углеродистая сталь), марку металла, размеры, механические свойства и взаимосвязь между стенкой и ножками балки.

Из каких частей состоит стальная балка?

Вертикальная стенка и горизонтальные стойки/полки составляют основные части балки.

Конические и неконусные полки

Как и в случае других профилей из конструкционной стали, полки на балках могут сужаться. Это создает наклон на четырех внутренних углах, где ножки соединяются с стенкой, делая ее более толстой, чем на других участках балки. Этот наклон проходит вдоль ножек, образуя закругленный край.

Ноги также могут быть параллельными или неконусными, что создает более четкие края за счет одинаковой толщины вокруг балки. Когда ножки конусообразные, они лучше сопротивляются изгибу из-за большей толщины в критических точках конструкции. Однако их закругленные концы затрудняют соединение с другими конструкциями, и вместо этого инженеры могут выбрать W-образную балку.

S-образные, W-образные и H-образные формы

На этом рисунке AISC S-образная балка расположена в крайнем левом углу. Луч W находится в центре. А двутавровая балка справа.

S-образные балки

Изучая S-образную балку (иногда называемую американской стандартной балкой), вы заметите, что конические ножки являются одним из основных конструктивных отличий. Там, где W- и H-образные балки имеют ровные блочные углы в месте соединения ножек со стенкой, S-образные балки закруглены. И они всегда округлены. Его наклон 2:12 (примерно 16,67%) на внутренних поверхностях полки является одной из ключевых характеристик S-образных балок.

Ширина ножек является еще одной ключевой характеристикой S-образных балок, поскольку они уже, чем W- и H-образные балки. Наконец, S-образные балки доступны в наименьшем диапазоне размеров. S-образные балки чаще всего используются в строительстве и судостроении.

Kloeckner Metals предлагает S-образную балку A36, S-образную балку A572-50 и S-образную балку A992.

W-образные балки

Буква W в названии означает «широкие полки». Основное отличие W-образных балок состоит в том, что внутренняя и внешняя поверхности полки параллельны. Кроме того, габаритная балка должна иметь глубину, по крайней мере равную ширине полки. Обычно его глубина значительно превышает ширину.

Одним из преимуществ W-образных балок является то, что полки толще стенки. Это помогает противостоять напряжению при изгибе.

По сравнению с H-образными или S-образными балками W-образные балки имеют гораздо больше стандартных сечений на выбор. Учитывая, что они имеют более широкий диапазон размеров (наименьший — W4x14, а самый большой — W44x355), они также считаются наиболее часто используемыми балками в современном строительстве во всем мире.

Kloeckner Metals с гордостью предлагает балки A992 W, балки A709-50 W, балки A572-50 W.

Двутавровые балки

Двутавровые балки являются самыми большими и тяжелыми доступными балками и могут выдерживать большие весовые нагрузки. Их иногда называют HP, H-образными сваями или несущими сваями, что связано с их использованием в качестве опоры подземного фундамента (несущие колонны) небоскребов и других крупных зданий.

Подобно W-образным балкам, двутавровые балки имеют внутреннюю и внешнюю поверхности полки, которые проходят параллельно. Однако в двутавровых балках ширина полки примерно равна глубине балки. Луч также имеет равномерную толщину по всему периметру.

Балки служат опорой во многих конструкциях и инженерных сооружениях. Это всего лишь одна форма конструкционной стали, но с различными доступными типами балок хорошо иметь возможность отличить их друг от друга.

Что общего у двутавровых, ш-образных и s-образных балок?

Забудьте о различиях между двутавровыми, W-образными и S-образными балками. Что у них общего?

Двутавровые, W-образные и S-образные балки — все типы балок. Балки обычно выбирают из-за их способности изгибаться при высоких нагрузках, а не изгибаться. В большинстве балок используется конструкционная сталь или высокопрочная низколегированная сталь, изготовленная производителем конструкционной стали. Вы найдете различные типы балок для широкого спектра применений, включая каркасы зданий в строительстве, мосты и общие конструкционные цели, причем тип балки определяется конкретным применением.

Свяжитесь с нашей квалифицированной командой

Какие балки подходят для вашего коммерческого проекта? Kloeckner Metals является поставщиком полного ассортимента металлоконструкций и сервисным центром, который гордится тем, что поставляет балки различных марок и размеров по всей Северной Америке. Kloeckner Metals сочетает в себе национальное присутствие с новейшими технологиями производства и обработки и самыми инновационными решениями для обслуживания клиентов. Свяжитесь с нашей квалифицированной командой сегодня.

Свяжитесь с нами сейчас

Деревянные и стальные двутавровые балки: один лучше другого?

Настройте погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

В. Я готовлюсь построить пристройку к большой комнате, для которой нужна балка для поддержки балок пола. Мне сказали, что подойдет деревянная балка, но я всегда видел стальные двутавровые балки в других домах. Возможно ли, чтобы дерево выполняло эту работу? Каковы некоторые плюсы и минусы деревянных двутавровых балок и стали? Если бы вы строили, вы бы использовали дерево или сталь? Я не хочу ошибиться в таком важном структурном элементе.

A. О, черт возьми, для тебя нет простого ответа. И дерево, и сталь могут стать отличными несущими балками. Я использовал оба материала на протяжении десятилетий в самых разных ситуациях. На самом деле, вы можете этого не осознавать, но вы можете смешать эти два элемента, создав гибридную балку из дерева и стали.

Фото/Тим Картер На этой фотографии можно увидеть два различных типа деревянных двутавровых балок. Большая балка наверху поддерживает меньшие деревянные двутавровые балки или балки.

Во-первых, позвольте мне сказать вам, что я не инженер-строитель, хотя я работал со многими и устанавливал балки, которые они разработали. Хорошая новость заключается в том, что и дерево, и сталь можно использовать для перевозки огромных сосредоточенных нагрузок.

В последнем доме, который я построил, у меня было две деревянные балки в одной стене, которые выдерживали тонны и тонны веса. В подвале того же дома у меня были большие стальные двутавровые балки длиной почти 16 футов, которые также выдерживали огромные нагрузки. Использование стали позволило мне создать широко открытые пространства с минимальными опорными колоннами.

Это одно из преимуществ стали перед деревом, когда вы работаете с материалами примерно одинакового размера. Фунт за фунтом, сталь намного прочнее дерева.

ЭВОЛЮЦИЯ

Удивительно наблюдать за эволюцией инженерных деревянных балок за последние 40 лет. Многослойные балки, микролампы и т. д. сейчас очень распространены, но я хорошо помню, когда они были новенькими. Сегодня на рынке нередко можно найти ламинированные балки в обычных домах.

Вернитесь в прошлое и посмотрите на старые амбары и другие постройки, построенные по стоечно-балочному методу, и вы увидите деревянные балки, сделанные из цельного куска дерева. Пожалуй, самые прочные деревянные балки, сделанные таким образом, — это пихта Дугласа. Может есть и более прочная древесина, но я о ней не знаю.

Сегодня лесопилки производят балки так же, как фанеру. Они используют слои твердой древесины, которые склеиваются вместе, чтобы сделать невероятно прочную конструкционную инженерную древесину.

Имейте в виду, что у обоих материалов есть несколько недостатков. Я говорю это потому, что инженер обычно может придумать деревянную балку, которая может заменить стальную. Все дело в стоимости и размерах готового материала.

НАИЛУЧШИЙ СЦЕНАРИЙ

Если вы хотите подумать о наихудшем сценарии, подумайте о вещах, которые атакуют и ослабляют лучи. Вода может ржаветь сталь и гнить дерево. Вы можете покрасить стальные балки грунтовкой по металлу и финишным слоем краски для повышения водостойкости. Вы также можете иметь стальные балки оцинкованными. Деревянные балки можно обрабатывать боратными химикатами, чтобы свести к минимуму гниение древесины и предотвратить заражение дереворазрушающими насекомыми, которые не могут повредить сталь.

Если вы хотите что-то прикрепить к стальной балке, это непростая задача. Вы можете легко прибить гвоздь к деревянной балке или правильно просверлить ее, чтобы установить болт.

Вы можете создать гибридную балку, используя стальную планку, которая зажата между двумя обычными кусками деревянного каркаса. Плоская стальная пластина обычно имеет пробитые в шахматном порядке отверстия, и вы соединяете дерево и сталь болтами, чтобы создать сверхпрочную балку, которая может выдержать нагрузку в четыре или пять раз большую, чем та, которую может выдержать древесина в том же пространстве.

Огонь опасен для обоих материалов. То, что огонь делает с деревом, хорошо известно, но жар от огня также может ослабить стальную балку, превратив ее в мягкую ириску. Вы можете обернуть деревянную балку огнеупорным гипсокартоном, чтобы защитить ее, а стальные двутавровые балки можно распылить коммерческими огнезащитными составами. Вы также можете обернуть стальную балку специальным гипсокартоном, чтобы выиграть время при пожаре.

НЕ НЕДООЦЕНИВАТЬ

Домовладельцы или домашние мастера, не знакомые с работой с балками, часто недооценивают вес балки и важность опорных колонн. Поднятие балки часто является работой двух или трех человек, и общий вес рабочих и балки может разрушить обычные стремянки, что приведет к серьезным травмам. Колонны, которые поддерживают балки, должны быть рассчитаны на то, чтобы выдерживать вес, и они должны быть правильно соединены с балками.

Более того, вам нужна прочная опора от нижней части колонны до земли. Этот путь может состоять из двух или более этажей в доме и более 100 этажей в коммерческом здании. В какой-то момент вес балок и вес балки необходимо перенести на твердую землю.

На сайте www.AsktheBulider.com можно посмотреть видео о деревянных балках и прочитать предыдущие статьи о различных проблемах конструкции. Просто введите «деревянная балка видео» в поисковой системе AsktheBuilder.com.

Хотите получить бесплатную информацию об улучшении дома? Перейдите на сайт www.AsktheBuilder.com и подпишитесь на бесплатную рассылку Тима. Есть вопрос к Тиму? Просто нажмите на ссылку «Спросить Тима» на любой странице сайта.

Примечание для читателей: если вы покупаете что-то по одной из наших партнерских ссылок, мы можем получить комиссию.

Почему I-образные балки используются в стальных конструкциях

02 мая 2019 г. | 0 комментариев

В конструкционной стали есть много распространенных строительных материалов. Если вы посмотрите на изображение выше, мы почти уверены, что вы, должно быть, заметили эти лучи в структурах вокруг вас. Вы могли заметить эти балки на мостах или во время строительства во время прогулки. Эти балки называются «двутавровыми балками» из-за формы поперечного сечения, похожей на букву «I». Так почему же специалисты по строительству предпочитают использовать эти двутавровые балки в различных проектах? Вот некоторые из причин, по которым двутавровые балки выгодны при строительстве стальных конструкций.

Равномерно распределяет вес

Как мы все теперь знаем, двутавровая балка известна своей приемлемой формой поперечного сечения. Двутавровая балка спроектирована таким образом, чтобы выдерживать равномерную нагрузку по всей балке. Когда на балку действует вес, максимальное отклонение приходится на центр балки. Это увеличивает напряжение по бокам балки. Давайте посмотрим на изображение, чтобы понять, как это работает:

Когда вес прикладывается к фланцу, он равномерно распределяется по нему, в результате чего через стенку проходит меньшее натяжение. К тому времени, когда вес достигает центра полотна (нейтральной оси), вес уменьшается до нуля из-за распределения веса. Следовательно, из-за формы двутавровой балки она может выдерживать весовую нагрузку, приложенную к ее полке.

Доступны различные размеры

Двутавровые балки являются универсальными балками и используются во всем мире для большинства проектов стальных конструкций. Он бывает разного веса, глубины сечения, толщины стенки, ширины полки и других характеристик для различных целей. В зависимости от строения двутавра его используют для разных целей.

Например, когда вы строите мост с прямоугольным поперечным сечением, вы можете построить его для движения транспортных средств. Из-за различных факторов, таких как сила тяжести или вес транспортных средств, движущихся по мосту, большая часть веса смещается вниз. В результате веса мост может деформироваться из-за большой нагрузки и даже сломаться. Поэтому, чтобы противостоять изгибу, двутавровые балки используются для поддержки конструкции из-за ее конструкции.

Выдерживает более высокие нагрузки

Конструкция двутавровой балки делает ее способной изгибаться при высокой нагрузке, а не коробиться. Поскольку балка воспринимает нагрузку, сила передается перпендикулярно, поддерживая, таким образом, другие элементы балки. Двутавровые балки в основном изготовлены из стали, что обеспечивает структурную целостность с неустанной прочностью и поддержкой. Прочность двутавровой балки менее велика в поперечном направлении, а также способна выдерживать кручение. Сталь обладает свойствами, позволяющими выдерживать большие нагрузки конструкций. Прочность стали и форма балки могут уменьшить необходимость включения многочисленных опорных конструкций, экономя время и деньги и делая конструкцию более стабильной.

Имеет высокий момент инерции

Секция в центре балки или нейтральной оси не сопротивляется изгибу из-за равномерного распределения веса по балке. Из-за расстояния между полкой и осью двутавровые балки имеют высокий момент инерции. Чем больше момент инерции , тем меньше балка будет изгибаться, чтобы сопротивляться изгибающим моментам. Благодаря этому свойству двутавровые балки можно катать, сваривать, экструдировать и клевать.

Помощь в изготовлении

Производство металлов включает в себя резку, гибку и формовку конструкционной стали. Двутавровые балки очень универсальны и могут использоваться в любых стальных строительных проектах. Изготовление стальных двутавровых балок выполняется быстро, эффективно и доступно для выполнения заказов и удовлетворения требований проекта. При наличии необходимого количества знаний, опыта, тяжелой работы и использования специализированных инструментов легче использовать двутавровую балку во время нестандартных процессов сварки и изготовления металлов для всех типов конструкций.

Сокращение, повторное использование и переработка

Производство двутавровых балок означает минимум отходов при строительстве. В разных странах существуют экологические практики, делающие I beam доступным. Почти половина стали в мире производится на электростанциях, чтобы не было выбросов CO2. Изделия из стали можно перерабатывать снова и снова без ущерба для их прочности. Поскольку двутавровые балки в основном изготавливаются из стали, их можно перерабатывать и повторно использовать разными способами, а также снижать затраты. Переработка стали экономит энергию, эквивалентную энергии, необходимой для питания миллионов домохозяйств в течение года.

Предотвращает вибрацию

Одной из основных задач при строительстве здания является создание конструкции с меньшей вибрацией пола. Колебания полов в стальных зданиях могут создаваться различными прямыми и косвенными источниками вибрации. Но тремя основными категориями могут быть:

– Человеческая деятельность (прыжки, ходьба и бег)

– Машины и оборудование

– Внешняя сила (движение на улице или в метро, ​​или ветер)

Поскольку двутавровые балки более жесткие и выдерживают более высокие нагрузки, они используются для снижения вибрации пола за счет поддержки конструкции. В стальной двутавровой балке вибрация быстро гасится, прежде чем она сможет распространиться очень далеко.

Двутавровые балки являются эффективным вариантом для стальных конструкций. Вы также можете обратиться к другим типам балок, доступным на рынке. В зависимости от ваших требований к строительству, мы рекомендуем вам выбрать правильный тип стальной балки и построить безупречную конструкцию.

Рубрика: Стальные конструкции | Комментарии отключены на Почему двутавровые балки используются в стальных конструкциях

Что прочнее квадратная труба или двутавровая балка?

5 февраля 2022 г. от команды NCERT Point

  Ответ

При проектировании двутавровой балки важно учитывать, какая часть площади поперечного сечения удалена от центральной линии балки, чтобы получить оптимальный I. Следующей лучшей формой является прямоугольная труба с самым длинным вертикальным размером, а наихудшая форма — квадратная труба, поскольку I для правильных сечений зависит от третьей степени вертикальной длины.

Аналогичный вопрос касается того, какие трубы более долговечны: швеллерные или квадратные.

Трубка более прочная. Прямоугольная труба прочнее на изгиб, чем круглая; круглая труба прочнее на кручение, чем прямоугольная труба (скручивание). Оба гораздо более мощные, чем канал.

Помимо этого, Box Section прочнее RSJ?

Коробчатая секция прочнее на изгиб, чем сплошная секция с таким же весом на фут, если обе секции имеют одинаковый вес.

Какая форма луча самая сильная, учитывая все это?

Треугольники

В чем разница между двутавровой и двутавровой балкой с точки зрения производительности?

Он получил свое название, потому что в разрезе напоминает заглавную букву H. По сравнению с двутавровой балкой, двутавровая балка имеет большие полки, а двутавровая балка имеет скошенные края. Ширина называется фланцем, а высота — стенкой. Когда дело доходит до двутавровых и двутавровых балок, отношение полки к стенке является основным различием.

Является ли квадратная трубка более устойчивой к изгибу, чем С-образный профиль?

Квадратная труба весит примерно в два раза больше, чем С-образный канал того же размера и толщины стенки. Сталь, с другой стороны, продается за фунты, поэтому C-канал почти вдвое дешевле стали.

Что более долговечно: квадратная труба или уголок?

Уголок более прочный. Горячекатаный и холоднокатаный — это два разных типа стали. Угловое железо также известно как холодный ролик. Например, 3-миллиметровая труба имеет гораздо большую способность думать в углах, чем квадратная труба.

Для чего предназначен канал C?

С-образные швеллеры, также известные как швеллеры с параллельными полками (PFC), представляют собой форму балки (часто изготавливаемой из конструкционной стали), которая в основном используется при строительстве зданий и гражданского строительства.

По какой формуле рассчитывается вес конструкционной стали?

1 кг = Площадь сечения (мм2) x Длина (м) x Плотность (г/см3) x Площадь сечения (мм2) Наиболее существенная разница между двутавровыми и двутавровыми стальными конструкциями Калькулятор веса для двутавровых и двутавровых балок (Таблица веса в кг)

Какова процедура измерения u-каналов?

Во многих отношениях они очень похожи на универсальные балки, за исключением глубины, ширины полки и измеряемых килограммов на метр. Единственным исключением из вышеописанного метода измерения канала является U-образный канал или стержневой канал, которые измеряются сначала по глубине канала, затем по высоте фланцев и, наконец, по толщине стенки.

Что такое кадр канала и как он работает?

Кадр Fibre Channel — это термин компьютерной сети, который относится к кадру протокола Fibre Channel. Каркасы служат фундаментальными конструктивными элементами соединения FC. Их полезная нагрузка содержит информацию, которая будет передана, а также адреса исходного и целевого портов, а также информацию об управлении каналом.

Что мощнее, двутавровая или двутавровая балка?

Поскольку двутавровая балка имеет более толстую центральную стенку, она часто прочнее тавровой балки. Двутавровая балка имеет более узкую центральную стенку, чем двутавровая балка, что означает, что она не такая прочная, как двутавровая балка, когда речь идет о несущей силе. Двутавровая балка часто намного тяжелее двутавровой, что означает, что она может выдерживать большие нагрузки.

Как определить размер двутавровой балки?

Пример: балка «W10x22» имеет глубину примерно 10 дюймов (25 см) и вес 22 фунта/фут (33 кг/м). Номинальная высота двутавровой балки от внешней поверхности одной полки до внешняя поверхность другого фланца составляет приблизительно 10 дюймов (25 см). Глубина балок с широкими полками часто отличается от номинальной глубины.

В каком направлении I-луч наиболее мощный?

При сравнении двутавровой балки со сплошной прямоугольной балкой той же площади поперечного сечения модуль сечения двутавровой балки намного больше. Это связано с тем, что большее количество волокон расходится в сторону от нейтральной оси. Как следствие, из-за этого двутавровые балки имеют тенденцию быть более жесткими, чем сплошные прямоугольные части той же площади.

Какой максимальный вес может выдержать стальная балка?

Если у вас есть стальная балка с базовым допустимым напряжением изгиба около 23 000 фунтов на квадратный дюйм, после корректировки пролета и отсутствия ограничения фактическое напряжение изгиба, которое может выдержать балка, падает примерно до 6 100 фунтов на квадратный дюйм.
