Что такое анкерный болт: Принцип действия анкерного болта

Содержание

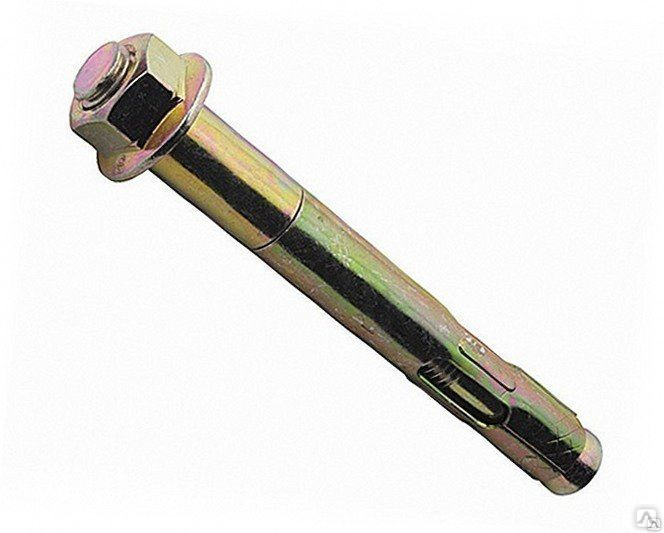

Анкерный болт с гайкой М6/8*65. Распорный анкер болт с гайкой 8х65.

Артикул: 101000032

Диаметр анкера: 8 мм
Размер резьбы: М6

Диаметр отверстия: 8 мм

Нагрузка на вырыв: 1.3 кН

Характеристики

Основные размеры

Размер резьбы: М6

Диаметр анкера: 8 мм

Длина анкера (гильзы): 65 мм

Толщина прикрепляемого материала: 37 мм

Параметры установки

Диаметр отверстия: 8 мм

Используемый ключ: 10

Эксплуатационные характеристики

Нагрузка на вырыв: 1.3 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Вес: 20. 981 г

Класс прочности резьбового элемента: 5.8

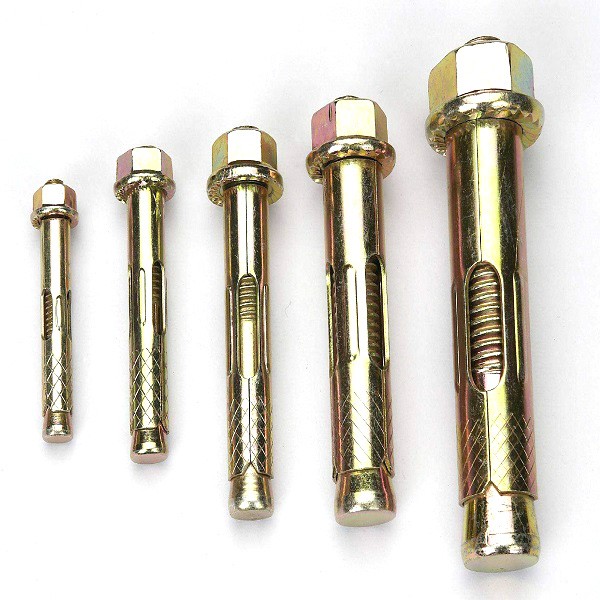

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х50
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х120
М10/14х150
М10/14х200
М10/14х250
М12/16х65
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

6,80 за штуку (25 штук в упаковке)

x 25 шт
= 170,00

Наличие на складе в Санкт-Петербурге

в наличии: 4 упаковки
29. 11.2022: 36 упаковок
30.11.2022: более 235 упаковок

5,31 за штуку (100 штук в упаковке)

x 100 шт
= 531,00

Наличие на складе в Санкт-Петербурге

в наличии: 1 упаковка
29.11.2022: 9 упаковок
30.11.2022: более 58 упаковок

Анкерный болт. Где применяется.

Анкерный болт. Где применяется

Под анкерным крепежом следует понимать элемент, вводимый или вворачиваемый в основание. Он обеспечивает прочное соединение, может использоваться для удержания тяжелых конструкций, предметов. Применяется как в быту, так и для профессионального использования при строительстве. Анкерные болты от производителя компании «Русконнект» выдерживают вес кухонных шкафов, спортинвентаря, подвесные потолочные конструкции, тяжелые станки.

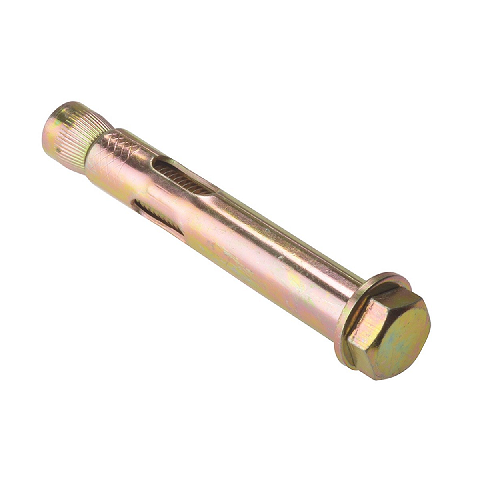

Что такое анкерный болт

В классическом понимании анкер – металлоконструкция комбинированного типа. В ней есть нераспорная часть, распорная и корпус. В качестве основы может использоваться гвоздь, болт, винт. Распорная часть может быть конусовидной, гильзовидной. Принцип работы заключается в том, что в месте расположения болта рабочая зона расширяется и происходит крепление анкера.

По сравнению с дюбелем анкер более надежен. Он выполняется из металла и предполагает большую нагрузку. В дюбеле есть мягкая ПВХ-часть, в которой удерживается крепеж, что не может быть рассчитано на большую нагрузку.

Как работает анкерный болт? Функционирует анкер благодаря трению, упору и замоноличиванию. В разных видах крепежей может использоваться один из указанных принципов или их комбинация.

Анкеры могут монтироваться в камень, бетон, листовые материалы (ДСП, гипсокартон). Бывают варианты, рассчитанные на земельные работы.

Виды анкеров

На выбор покупателей сегодня предлагаются анкерные болты гильзового, клиновидного типа, а также забивные, с гайками, крюками, кольцами, двухраспорные.

На нашем сайте можно заказать следующие варианты двухраспорных анкеров:

Кольцо. Может использоваться для пустотелых оснований. Рассчитан на удержание тяжеловесных конструкций;
Полукольцо. Используется при необходимости подвешивать тросы, канаты;
Классический двухраспорный. Есть 2 зоны расклинивания. Подходит для больших статических и динамических нагрузок.

Двухраспорные анкерные соединения используются для увеличения надежности крепления. В его конструкции применяется 2 гильзы разной длины. Меньшая конусовидной частью входит в большую с последующим распиранием нижней частью и закреплением. Окончание может иметь крюкообразным или скольцом.

Размеры и материал

Крепеж делится в соответствии с критерием:

маленький: длина до 55 мм, диаметр 8 мм;
средний: длина до 120 мм, диаметр до 12 мм;
большой: длина до 220 мм, диаметр до 24 мм.

В качестве сырья для производства анкерных болтов может использоваться конструкционная сталь повышенной стойкости к коррозии, алюминиево-цинковые сплавы, есть пластиковые варианты.

Как закрепить анкерный болт

Перед началом работы по установке анкерных болтов необходимо проверить соответствие выбранного варианта планируемой нагрузке и условиям эксплуатации. Подбирается также длина, толщина изделия. Правильный подбор предотвратит риск разрушений, изгибов, коррозии. После этого можно отметить место установки, сделать отверстие длиной на 1,5-2 см длиннее стержня, прочистить его пылесосом, после чего закрутить анкер.

Преимущества анкеров от «Русконнект»

В зависимости от выбранного типа анкерных болтов, крепежи рассчитаны на выполнение определенных задач, производятся в соответствии с требованиями ГОСТ, просты в пользовании. Наши клиенты ценят удобство работы с нами, сравнительно низкую стоимость продукции и выгодные условия сотрудничества при покупке оптом и в розницу.

Различие между анкерным болтом и болтом

Опубликовано 3 сентября 2022 г.

Различие между анкерным болтом и винтом. В задаче есть много принципов, которые мы, скорее всего, перепутаем, думая о сопоставимых подходах к армированию, таких как анкеры и болты. Так что же такое якорь? Что такое болт? Каковы различия между ними? Давайте посмотрим на это вместе.

Анкерный болт

Анкерный болт — это якорь, устанавливающий элемент, который прикрепляется к основанию портом, а также делится на механический якорь и химический якорь. Надежная защитная основа делится на армированный бетон, предварительно напряженный бетон или простые бетонные элементы; не используются в качестве анкерного основания: бетон, поврежденный морозо-оттаиванием, бетон, поврежденный коррозией, сильно расколотый бетон, неуплотненный бетон. Химические анкеры — это совершенно новый тип металлического крепежного материала, который сдается в аренду химическими веществами и стальными стержнями. Химический анкерный болт представляет собой новый тип анкерного винта после распорного анкерного болта. Специальный бетон используется для фиксации винта в основании бетонного основания, чтобы понять фиксированный анкерный композит. Химические анкерные болты делятся на обычные химические анкеры, а также на специальные химические анкеры с перевернутым конусом.
Механический анкерный болт представляет собой анкерный болт, который создает анкер за счет трения между анкерным болтом и анкерным отверстием, а также делится на два типа в соответствии с принципом действия: нижний анкерный болт, а также анкерный болт разработки.

Болт

Болты являются механическими деталями. Они представляют собой своего рода застежку, включающую в себя головку, а также винт. Их нужно использовать с гайкой, чтобы скрепить, а также соединить две детали со сквозными отверстиями. Болты имеют несколько названий, некоторые называются шурупами, крепежными элементами, а также винтовыми гвоздями. Болты — это инструменты для постепенного затягивания оборудования в результате математического принципа, а также физики кругового вращения, а также трения фаски объекта.

Различия и связь между анкерными болтами и болтами

1. Анкерный болт представляет собой вид болтового соединения, а также существует несколько видов форм болтового звена.
2. Анкерный болт состоит в том, что винтовая часть, а также материал бетонной основы не могут быть разделены какой-либо формой обработки. Отрезная единственная гайка; и болт, гайка откручивается от болта, и оба компонента можно разделить. Это разъемное соединение.
3. Анкерный болт — постанкерная технология, сначала нужно просверлить, после этого вкрутить в шуруп для крепления; болты предварительно сформированы.
4. Головка анкерного болта скрыта в бетонном основании изделия, а так же головка болта вынесена наружу. Анкерный болт и болт суммируются: анкерный болт является лишь одной из форм соединения болта.
Выше о введении анкерных болтов и болтов. Я считаю, что после того, как вы поймете, что такое анкерные болты и болты, вы должны понять разницу между анкерными болтами и болтами.

Предыдущий:
Каков срок службы композитных изоляторов

Далее:
История болтов и гаек

Предварительное натяжение анкерных болтов — Статья

12 февраля 2021 г.

Нет ничего простого в том, чтобы рекомендовать предварительное натяжение анкерных болтов. Спросите десять инженеров, и вы получите одиннадцать различных рекомендаций. Компания Meca провела все исследования, чтобы попытаться решить эту проблему раз и навсегда… по крайней мере, до тех пор, пока не будут опубликованы следующие рекомендации по предварительному натяжению анкерных болтов. Мы определенно не являемся экспертами в этой теме, поэтому попытались разбить ее на простые рекомендации, которым можем следовать даже мы.

Требуется ли предварительная затяжка анкерных болтов?

В соответствии с «Ветровыми нагрузками и расчетом анкерных болтов для нефтехимических предприятий» (ASCE, 1997 г.) предварительное натяжение анкерных болтов рекомендуется для следующих трех ситуаций:

Высокие суда, чувствительные к ветру, такие как башни высотой отношение ширины 15 или более или высота более 100 футов [30 м].
Динамическое оборудование, такое как компрессоры или другое пульсирующее оборудование
Высокопрочные анкерные болты для минимизации реверсирования нагрузки

Анкерные болты стека обычно не испытывают изменения направления нагрузки, потому что они переходят от большого напряжения растяжения к равному напряжению сжатия. Анкерные болты переходят от отсутствия натяжения/сжатия к некоторому значению натяжения, поэтому это не полное изменение направления нагрузки. Многие штабели, разработанные MecaStack, соответствуют первому критерию и превышают либо 100 футов [30 м], либо отношение высоты к диаметру, равное 15. В соответствии с этим критерием для многих штабелей было бы полезно предварительное натяжение анкерных болтов.

Предварительное натяжение анкерных болтов имеет несколько преимуществ:

1) Когда ожидается циклическая нагрузка, предварительное натяжение помогает свести к минимуму колебания растягивающего напряжения внутри болта. Это улучшает усталостную долговечность, поскольку болт будет оставаться в натянутом состоянии при циклической нагрузке. Предварительное натяжение создает сжатие между опорной плитой и бетоном, и часть нагрузки направлена на уменьшение этого сжатия, а не на увеличение натяжения болта. Это несколько показано на графике.

2) Предварительное натяжение увеличивает сжимающую силу, действующую на бетон, что увеличивает сопротивление сдвигу, которое может быть достигнуто за счет трения между опорной плитой и фундаментом. Если сдвигающие нагрузки высоки, а трения из-за собственного веса конструкции недостаточно, то добавление предварительного натяжения увеличит это сопротивление трению сдвигающих нагрузок. Это может быть желательно, если у вас слишком большие отверстия для анкерных болтов, и конструкция может двигаться до того, как болты зацепятся, чтобы противостоять сдвигу.

Должен ли я всегда притворяться?

При чтении приведенных выше указаний может показаться, что для высоких стеков предварительная натяжка всегда желательна. К сожалению, это не так просто. В Руководстве AISC по проектированию стали 1 «Конструкция опорной плиты и анкерного стержня», 2-е издание, говорится следующее:

Предварительное натяжение стержня может улучшить его усталостную долговечность, но анкерные стержни могут быть эффективно предварительно натянуты только относительно стали. Даже при натяжении стержня 55 тыс. фунтов на квадратный дюйм и длиной 24 дюйма для снятия всех предварительных натяжений требуется только ползучесть/усадка бетона 0,05 дюйма. Таким образом, при необходимости предварительного натяжения анкерного стержня рекомендуется использовать стальную втулку, достаточную для передачи предварительного натяжения анкерного стержня с анкерной плиты на опорную плиту.

Это очень хороший момент и, на наш взгляд, один из самых важных определяющих факторов. Если в фундаменте не установлена стальная втулка, то нет веской причины для предварительного натяжения анкерных болтов, так как маловероятно, что предварительное натяжение все равно сохранится. Если предварительное натяжение желательно и указано, то мы считаем обязательным, чтобы анкерный болт был спроектирован с трубной втулкой, как показано справа. Это может быть проблемой с точки зрения логистики, потому что часто инженер, проектирующий штабель, не обязательно проектирует фундамент.

Когда предъявлять претензии?

Предварительное натяжение требует установки втулки с анкерными болтами, что не всегда возможно или желательно. Нам нужны более совершенные критерии, чтобы точно определить, когда претензия действительно необходима. Наиболее распространенной формой циклической нагрузки на штабель может быть вибрация, вызванная ветром (срыв вихрей). В большинстве стеков, если вихреобразование было адекватно решено с помощью демпфера, полос и т. д., то циклическая нагрузка будет минимальной. Руководство по проектированию AISC «Конструкция опорной плиты и анкерного стержня» еще раз дает некоторые рекомендации по этой теме:

Соединения основания колонны, подвергающиеся более чем 20 000 повторных применений осевого растяжения и/или изгиба, должны быть рассчитаны на усталость. Когда диапазон максимального усталостного напряжения меньше порогового диапазона усталостного напряжения, 7 тысяч фунтов на квадратный дюйм [48,2 МПа], дальнейшая проверка анкерных стержней на усталость не требуется.

Это дает разработчикам некоторые конкретные рекомендации по определению того, когда может потребоваться предварительное натяжение. В зависимости от того, какие критерии вихреобразования соблюдаются в MecaStack, некоторые нормы проектирования оценивают ожидаемое количество циклов. Некоторые из этих кодов могут также оценивать статические эквивалентные нагрузки, и с помощью этих нагрузок можно, вероятно, оценить растягивающее напряжение в болтах. К сожалению, на момент написания этой статьи MecaStack не выполняет эти проверки автоматически, но, возможно, когда-нибудь это будет включено.

Сколько претензий?

Когда требуется предварительное натяжение, существуют разные мнения о том, какое предварительное натяжение следует указать. Некоторые инженеры рекомендуют устанавливать предварительное натяжение, равное максимальному натяжению, ожидаемому из-за боковой нагрузки, а другие инженеры рекомендуют от 50% до 70% этих учитываемых растягивающих нагрузок. В «Ветровых нагрузках и расчетах анкерных болтов для нефтехимических предприятий» рекомендуется одна треть (1/3) предела прочности болта на растяжение.

Как подать заявку?

Если требуется предварительное натяжение, вот наиболее распространенные способы достижения предварительного натяжения:

1) Гидравлический домкрат – наиболее точный метод, который рекомендуется при наличии гидравлического оборудования и наличии достаточных физических зазоров для использования оборудования.

2) Поворот гайки – это самый простой способ выполнения, дающий достаточно точные результаты. Доведите до состояния «плотно затянуто», а затем вращение гайки после плотного прилегания можно оценить с помощью следующего уравнения.

Поворот гайки, градусы = 360 * L * At * ft * Tlc / (E * Ad) 92)

Если необходимо повторно затянуть болт, чтобы учесть любую потерю предварительного натяжения, гайку следует ослабить, довести до плотного прилегания, а затем повернуть на рассчитанное число градусов.

3) Динамометрический ключ — обеспечивает только приблизительное измерение фактической нагрузки предварительного натяжения

T = K * D * P

T = момент затяжки, тыс.фунтов на дюйм (кН-мм)
K = коэффициент крутящего момента, безразмерный (обычно 0,2 )
D = Номинальный диаметр болта, дюймы (мм)
P = Растягивающая нагрузка болта, тыс.фунтов (кН)

Добавляет ли предварительное натяжение нагрузку на болт?

Распространенное заблуждение состоит в том, что если вы прикладываете к болту предварительное натяжение, то при нагружении дополнительное напряжение добавляется к предварительному натяжению. На самом деле это не так, приложение нагрузки к болту служит только для уменьшения сжимающего напряжения между опорной плитой и фундаментом. Максимальное напряжение на болте не увеличивается, если указано предварительное натяжение.

Особые требования к демпфирующим прокладкам:

При использовании демпфирующей прокладки все приведенные здесь рекомендации по предварительному натяжению больше не применяются. Если Meca поставляет демпферную подушку, мы рекомендуем предварительное натяжение, подходящее для использования с подушкой.
