NPT- американская коническая трубная резьба

Цена:

от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА HEIDENPETER» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg — трубопроводная резьба»» Rc — трубная коническая резьба»» Vg- вентильная резьба» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg — трубопроводная резьба»» R — трубная коническая резьба»» Vg — вентильная резьба» Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с ц/х шлифованные HSSCo5, длинные , DIN 340, для нержавеющей стали» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC — инструменты для снятия заусенцев, фасок и шабрения поверхностей. Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( < 2.5 мм)»» Сверла c ц/х по металлу серия "FURIUS"»» Сверла c ц/х по металлу серия "T"»» Сверла с ц/х проточенным хвостовиком» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т. д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы

Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Трубный фитинг из нерж.

стали, переходник, внутр. резьба NPT 1/4 дюйма – наруж. резьба NPT 1/4 дюйма | Переходники | Трубные фитинги | Фитинги

SS-12-A	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-12-A-12RS	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-12-A-12RT	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-12-AN-1-12	Нержавеющая сталь 316	1 1/16-12 дюймов	Наруж. резьба JIC	3/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-12-SAE-7-12	Нержавеющая сталь 316	1 1/16-12 дюймов	Наружная цилиндрическая резьба SAE/MS	3/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-16-A	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наруж. резьба NPT	Просмотр изделия
SS-16-A-16RS	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-16-A-16RT	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наруж. коническая резьба ISO	Просмотр изделия
SS-16-AN-1-16	Нержавеющая сталь 316	1 5/16-12 дюймов	Наруж. резьба JIC	1 дюйм	Наруж. резьба NPT	Просмотр изделия
SS-2-A	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-2-A-2RS	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-2-A-2RT	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-4-A	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-A-4RS	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-4-A-4RT	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-4-AG-4	Нержавеющая сталь 316	1/4 дюйма	Внутр. цилиндрическая резьба ISO	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AN-1-2	Нержавеющая сталь 316	7/16-20 дюймов	Наруж. резьба JIC	1/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AN-1-4	Нержавеющая сталь 316	7/16-20 дюймов	Наруж. резьба JIC	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AT-4	Нержавеющая сталь 316	1/4 дюйма	Внутр. коническая резьба ISO	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-SAE-1-4	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-SAE-1-4AN	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба JIC	Просмотр изделия
SS-4-SAE-7-4	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-6-A	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-A-6RS	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-6-A-6RT	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-6-AG-6	Нержавеющая сталь 316	3/8 дюйма	Внутр. цилиндрическая резьба ISO	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-AN-1-4	Нержавеющая сталь 316	9/16-18 дюймов	Наруж. резьба JIC	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-AN-1-6	Нержавеющая сталь 316	9/16-18 дюймов	Наруж. резьба JIC	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-A-RT	Нержавеющая сталь 316	3/8 дюйма	Внутр. коническая резьба ISO	3/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-6-AT-6	Нержавеющая сталь 316	3/8 дюйма	Внутр. коническая резьба ISO	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-4	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-6	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-6AN	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Наруж. резьба JIC	Просмотр изделия
SS-6-SAE-7-4	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-6-SAE-7-6	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-8-A	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-A-8RS	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-8-A-8RT	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-8-AG-8	Нержавеющая сталь 316	1/2 дюйма	Внутр. цилиндрическая резьба ISO	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-AN-1-8	Нержавеющая сталь 316	3/4-16 дюймов	Наруж. резьба JIC	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-AT-8	Нержавеющая сталь 316	1/2 дюйма	Внутр. коническая резьба ISO	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-SAE-1-8	Нержавеющая сталь 316	3/4-16 дюймов	Наружная цилиндрическая резьба SAE/MS	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-SAE-7-8	Нержавеющая сталь 316	3/4-16 дюймов	Наружная цилиндрическая резьба SAE/MS	1/2 дюйма	Внутр. резьба NPT	Просмотр изделия

Резьба NPT коническая дюймовая: параметры, обозначение, применение

К наиболее распространенным типам соединений относятся резьбовые. Существует множество их видов, параметры которых регламентируются различными стандартами. Далее рассмотрен один из весьма редких их вариантов – резьба NPT.

NPT представляет собой американскую коническую трубную резьбу. Ее применяют для труб и арматурных сантехнических изделий, произведенных в США.

Резьба НПТ встречается весьма редко на изделиях, рассчитанных на бытовые системы, ввиду того, что параметры таких соединений избыточны для них. Данные варианты целесообразны для магистралей с повышенными требованиями к прочности, герметичности и надежности при высоком давлении вроде нефтегазовых трубопроводов. Кроме того, ГОСТ 6111 определяет их применение в машино- и станкостроении и гидравлическом оборудовании.

Рассматриваемый тип резьбы дифференцируют на наружные и внутренние варианты. На трубных изделиях она нарезается в виде конуса. То есть на одном элементе, составляющем соединение, присутствует внешняя резьба, на втором – внутренняя. Данная конструкция обеспечивает высокую прочность совмещения элементов нефтегазовых и водопроводных магистралей.

Скачать ГОСТ 6111-52

Основные характеристики NPT, представленные размерами и конфигурацией, описаны в стандартах ANSI B36.10M, 2999, 10255, 1600. Во втором документе они отнесены к системе DIN, в последнем – к BS. Среди стандартов СНГ рассматриваемому виду спиральной резьбы соответствуют ГОСТ 6111-52, описывающий резьбу конической конфигурации дюймовой размерности с 60° углом профиля, и 6211-81, регламентирующий нормы взаимозаменяемости трубной и конической резьбы. То есть в ГОСТ рассматриваемое соединение именуют трубной или дюймовой конической резьбой.

Скачать ГОСТ 6211-81

Скачать стандарт ANSI/ASME B36.10M-2004

Размеры

Для рассматриваемого типа соединений используют дюймовую и метрическую размерности. Причем во втором случае один из элементов все равно выполнен в дюймовой размерности, а второй – в метрической системе. В первом случае оба элемента дюймовые. На основе этого применяются различные обозначения: для дюймового варианта используется стандартная аббревиатура, а для метрического – NPT-E. Метрическую размерность используют для нарезки резьбы при производстве адаптеров и переходников цилиндрической и конической конфигураций с разных сторон.

Конусность равна 1:16, величина угла составляет 3°34’48». Размеры резьбы NPT составляют 1/16 — 24 дюйма. Причем нужно учитывать, что для данных соединений отражают пропускной диаметр, а не наружный.

Основные характеристики рассматриваемого соединения представлены длиной, диаметром, плотностью витков, выраженной их количеством на дюйм, шагом профиля.

Схемы в ГОСТ отражают два значения длины: рабочей и расстояния между торцом и профилем. Также приводится три значения диаметра: наружный, внутренний и промежуточный. Их обозначают как d, d1 и d2 соответственно. Причем для наружной резьбы используются строчные буквы, для внутренней – заглавные. Шаг витков обозначают P.

Например, для NPT 1/4 рабочая длина и расстояние между торцом и плоскостью составляют 9,5 и 4,06 мм. Внешний, пропускной и промежуточный диаметры равны 1,358, 1,131 и 1,245 см соответственно. Частота витков– 18 на дюйм. Для NPT 1/2 рабочая длина и расстояние от торца до плоскости равны 13,5 и 8,13 мм. Значения наружного, пропускного и промежуточного диаметров – 2,122, 1,832 и 1,978 см соответственно. Частота витков — 14 на дюйм. Для NPT 1/8 рабочая длина и расстояние от плоскости до торца составляют 7 и 4,57 мм. Внешний, пропускной и промежуточный диаметры равны 1,027, 0,877 и 0,952 см соответственно. Данная резьба имеет 27 витков на дюйм. Для NPT 3/4 рабочая длина и расстояние от плоскости до торца составляют 14 и 8,61 мм. Наружный, пропускной и промежуточный диаметры равны 2,657, 2,367 и 2,512 см соответственно. Частота витков – 14 на дюйм.

Для всех вариантов рассматриваемых соединений угол вершины профиля равен 60°. Его высота — 0,86 мм. Шаг для варианта 1/8 равен 0,907, для 1/4 — 1,337, для 1/2 и 3/4 — 1,814 мм. Причем существует взаимосвязь между частотой витков и шагом профиля. Так, для шага 0,907 частота витков равна 28 на дюйм, для 1,337 – 19, для 1,814 – 14.

Технология нарезки

Создание NPT осуществляется с применением резьбонарезных установок, оснащенных специализированным инструментом, представленным метчиком. Его монтируют на вращающемся шпинделе. Обрабатываемый предмет закрепляют на рабочей поверхности. Рассматриваемый процесс включает несколько этапов.

• Прежде всего задают скорость и направление вращения шпиндельного узла.
• Далее устанавливают метчик соответствующего размера, закрепляя головку поддерживающим спецзажимом.
• Работы начинают с того, что после запуска оборудования головку управляющей рукояткой подводят заготовке.

Нарезание происходит автоматически. По завершение работ поднимается суппорт, и отключается привод (при соответствующей заданной схеме работы). После этого проверяется точность резьбы и при необходимости корректируется.

Фитинг – латунные колена с наружной резьбой 7,94 мм (5/16 дюйма) x 3,2 мм (1/8 дюйма), резьба NPT, внутренняя

Артикул: 556639

Изображение приводится только в качестве иллюстрации

Артикул: 556639

Запрос коммерческого предложения

Найти дистрибьютора

У вас имеются вопросы по данному продукту?

Рассматриваете возможность приобретения нашей продукции и хотели бы проконсультироваться
перед покупкой?

Контакты

Особенности

Брошюра продукта

Для использования с пневматическими системами Grease Jockey .

• Латунные трубные колена с наружной резьбой
• Трубка 5/16 дюйма (7,94 мм) x NPTF 1/8 дюйма (3,2 мм)

Брошюра продукта

Спецификации и документы

Конвертировать в имперские ед. изм.

Материал	Латунь
Область применения	Автомобильного транспорта
Подходящий материал	Масло, Консистентная смазка
Размер A (дюйм)	5/16
Размер B (дюйм)	1/8
Система измерений	Английские
Совместимость	Трубка
Тип	Угловой
Тип резьбы	NPT
Тип соединения	Конец трубы, С резьбой
Материал	Латунь
Область применения	Автомобильного транспорта
Подходящий материал	Масло, Консистентная смазка
Размер A (мм)	7. 938
Размер B (мм)	3.175
Система измерений	Английские
Совместимость	Трубка
Тип	Угловой
Тип резьбы	NPT
Тип соединения	Конец трубы, С резьбой

Рекламная литература

340821RU Оборудование для централизованных систем смазки (ILE)

(9 MB)

Коническая резьба — РИНКОМ

Коническая резьба — РИНКОМ

Главная

Статьи

Коническая резьба

Коническая резьба

30 июня 2022

Гирин Кирилл

Коническая резьба используется при создании герметичных соединений технической направленности. Она востребована при прокладке гидравлических сетей, водонапорных линий, смазывающих и охлаждающих контуров.

В материале:

• Дюймовая резьба
• Пример обозначения

• Метрическая резьба
• Пример обозначения
• Допуски

• Коническая резьба для труб
• Пример обозначения

• Нарезание конической резьбы

Дюймовая резьба

Коническая дюймовая резьба нарезается согласно стандартам NPT/NPTF. Документация разработана в США, применима к трубам и арматурным элементам.

Рис. 1 Пример конической резьбы NPT/NPTF

ГОСТ 6111-52 на дюймовую коническую резьбу адаптирован под особенности зарубежного стандарта. Он носит название «Резьба коническая дюймовая с углом профиля 60 градусов», содержит исчерпывающие сведения о размерности и эксплуатационных качествах соединений. Документ применяется на всей территории СНГ.

Внешняя и внутренняя коническая резьба содержит трапециевидные зубья, расположенные под заданным углом. Элементы соединения плотно прилегают друг к другу, имеют высокую точность исполнения.

Рис. 2 Схематическое изображение конусной дюймовой резьбы

Американский стандарт содержит подробные таблицы с размерами. Они позволяют подготовить дюймовую резьбу, соответствующую установленным требованиям.

Таблица 1. Параметры резьбовых соединений NPTF

Таблица 2. Параметры резьбовых соединений NPTF

Пример обозначения

Обозначение конической резьбы по ГОСТ предполагает указание размерности в дюймах и сведений о ГОСТе.

Рис. 2а Пример обозначения наружной конической резьбы на чертеже

Рис. 2б Пример обозначения наружной конической резьбы на чертеже

Метрическая резьба

Размерность метрической резьбы конического типа измеряется в миллиметрах, регламентирована ГОСТ 25229-82. Дополнительная информация о работе с внутренней и наружной резьбой содержится в ГОСТ 9150-81.

Рис. 3 Профиль конусной метрической резьбы

На рисунке 3 представлен ряд обозначений:

• d (D) – внешние диаметры наружной и внутренней резьбы;
• d1(D1) – внутренние диаметры наружной и внутренней резьбы;
• d2(D2) – средние диаметры наружной и внутренней резьбы;
• φ – угол конуса;
• φ/2 – угол уклона;
• Р – шаг витков;
• Н – высота витков.

Стандарт регламентирует размерность резьбы. В нем предусмотрена таблица с ключевыми характеристиками соединений.

Таблица 3. Размерность метрической конической резьбы

Рис 4. Схематическое изображение резьбового соединения с параметрами длины

Пример обозначения

Метрическая коническая резьба обозначается следующим образом:

МК20х1,5 LH, где

• М – метрическая резьба;
• К – конический тип;
• 20 – диаметр резьбы в основной плоскости в миллиметрах;
• 1,5 – шаг резьбы;
• LH – направление, в данном случае левое.

Рис 5. Пример обозначения наружной конической резьбы на чертеже

Рис 6. Пример обозначения внутренней конической резьбы на чертеже

Допуски

Стандарт жестко регламентирует осевое смещение. Для наружной резьбы параметр обозначается Δl1, для внутренней – Δl2.

Рис 7. Осевое смещение для конусных метрических соединений

Таблица 4. Осевое смещение для метрической конусной резьбы

Рис 8. Предельное отклонение для конусной метрической резьбы

Таблица 5. Предельное отклонение для метрической конусной резьбы

Коническая резьба для труб

Применение конической трубной резьбы гарантирует надежную фиксацию элементов, работающих под давлением. Узел не требует дополнительной герметизации, сохраняет функционал на протяжении всего срока службы.

Трубная коническая резьба имеет волнообразный профиль. Ее диаметр варьируется от 1/16 до 6 дюймов, количество витков – от 11 до 28. Нарезка резьбы производится по ГОСТ 6211-81. Аналогичным западным стандартом является BSW.

Рис. 9 Коническая трубная резьба

Таблица 6. Параметры конической резьбы для труб

Пример обозначения

Наружная коническая резьба обозначается буквой R, внутренняя – Rc. Рядом с обозначением указывается размерность в дюймах. Для резьбы левого типа добавляется специальная пометка – LH.

Рис. 10 Обозначение конической трубной резьбы

Нарезание конической резьбы

Нарезание конической резьбы возможно ручным и механизированным способом. В первом случае используются плашки и метчики. Инструмент имеет специальный профиль, позволяет создать качественное соединение при использовании подходящей заготовки и соблюдении технологии.

Рис. 11 Метчик для конической резьбы

Рис. 12 Плашка для конической резьбы

Работа в ручном режиме требует должной сосредоточенности и внимания. Она ориентирована на штучное изготовление деталей, не позволяет наладить серийный выпуск.

Механизированный способ подготовки резьбы предполагает применение профильного оборудования. Это обеспечивает высокую повторяемость и точность операций. Современные станки обладают обширными возможностями настройки, способствуют организации слаженного рабочего процесса.

Для приобретения металлорежущего инструмента обратитесь в магазин РИНКОМ. Мы предлагаем качественную продукцию отечественного и зарубежного производства, реализуем сопутствующие товары, востребованные при организации технологических процессов. Изделия поставляются в заводской упаковке, соответствует требованиям отраслевых нормативов.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

31 августа 2022

Автомобильная резьба: разновидности и способы определения

16 февраля 2022

Фрезы со сменными пластинами

12 февраля 2022

Фрезерование уступов и пазов

8 февраля 2022

Износ и стойкость фрез

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Характеристики и особенности применения NPT резьбы: tvin270584 — LiveJournal

Наиболее распространенным в США типом трубной резьбы является стандарт NPT, с которым можно столкнуться при покупке труб и сантехнической арматуры американского производства.  Данный стандарт применяется в соединениях, от которых требуется повышенная герметичность при работе в условиях сильного давления циркулирующей по трубопроводу среды. В статье мастер сантехник рассмотрит коническую NPT резьбу, изучим ее типоразмеры и параметры, а также подберет взаимозаменяемый отечественный стандарт.

Общая информация, маркировка

Трубная коническая резьба класса NPT существует в двух конфигурациях — наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.

Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT — машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.

Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой — внешний конус. Угол наклона конуса унифицирован и составляет 3034’49», что равно конусности (С)1:16.

Существует два типа размерности конической резьбы — дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:

• ANSI/ASME B36. 10M;
• BS 1600, 10255;
• DIN 2999.

Также существуют отечественные нормативные докумены на коническое соединение:

• ГОСТ №6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов»;
• ГОСТ №6211-81 «Основные нормы взаимозаменяемости — резьба трубная коническая».

На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой — коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.

Схема и технические характеристики

Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:

• d (наружный тип резьбы), D (внутренний тип) — внешний диаметр;
• d1, D1 — внутренний диаметр;
• d2, D2 — средний (промежуточный) диаметр;
• p — шаг профиля;
• f — угол конуса;
• H- высота исходного треугольника;
• Н1 — рабочая высота профиля;
• R — радиус закругления впадины и вершины;
• C — срез впадины и вершины.

Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

Рассмотрим основные параметры наиболее распространенных NPT соединений:

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.

Технология нарезки

В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.

Процесс нарезки состоит из следующих этапов:

• Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.
• На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.
• Включается электропривод станка.
• Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.
• Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.
• По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.

Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.

Видео

В сюжете — Нарезка конической замковой резьбы.

В продолжение темы посмотрите также наш обзор Какими бывают фитинги для соединения РВД

Источник
http://santekhnik-moskva.blogspot.com/2018/03/npt-rezba.html

Все, что вам нужно знать о размерах трубной резьбы

Меню

Account

Найти правильный размер трубной резьбы

Размеры трубной резьбы и размеров фитингов относятся к физическим размерам фитингов, но не обязательно указывают размеры трубы. В сантехнической промышленности измерение размера резьбы называется «номинальным» размером трубной резьбы, который указывает внутренний диаметр размера трубы. Это различие может сбивать с толку, поскольку в отрасли существует несколько различных терминов, которые можно использовать, и если вы не уверены, что измерять и где вы можете получить фитинги неправильного размера.

Давайте начнем с пары трубных фитингов с нормальной трубной резьбой. NPT относится к национальной трубной резьбе, термин, определенный ANSI (Американским национальным институтом стандартов). Фитинги с резьбой NPT являются наиболее распространенной резьбой, используемой для общих целей, и имеют коническую резьбу, используемую для соединения и герметизации фитингов для использования с такими жидкостями, как воздух или газ.

Резьба NPT

Измерение A показывает внешний диаметр (или наружный диаметр) трубного фитинга для фитинга с наружной резьбой, а измерение B показывает верхний диаметр фитинга с внутренней резьбой. Это измерение указывает фактический физический размер фитинга — с помощью этого измерения мы можем соотнести этот размер с его номинальным размером трубы (или NPS), который используется более широко. В приведенной ниже таблице вы можете найти физические размеры размера резьбы (столбец 1 и столбец 2 имеют одинаковый размер) и сопоставить его с размером трубной резьбы в столбце 3. Чаще всего, когда мы говорим 1/2 дюйма в ссылка на размер трубы или размер фитинга, он относится к номинальному размеру, а не к фактическому диаметру, указанному в измерениях A и B.

/2

US Pipe Thread Sizing Information
Col 1 (Dimension A)	Col 2 (Dimension A)	Col 3 (Dimension B)	Col 4
OD Fraction Inch	OD Decimal Inch	Pipe Thread Size (Nominal Pipe Size)	Threads per Inch
5/16	0. 3125	1/16	27
13/32	0.405	1/8	27
35/64	0.540	1/4	18
43/64	0.675	3/8	18
27/32	0.840	1/2	14
1-3/64	1.050	3/4	14
1-5/16	1.315	1	11-1/2
1-21/32	1,660	1-1/4	11-1/2
1-29/32	1,900	1-2			1,900	1-29/32	1,	1-29/32
2-3/8	2.375	2	11-1/2
2-7/8	2. 875	2-1/2	8
3-1/2	3,5	3	8
4	4,0	3-1/2	8
4-1/2	4.5	4	8
5-5/8	5.563	5	8
6-5/8	6.625	6	8
8-5/8	8.625	8	8
10-3/4	10.75	10	8
12-3 /4	12,75	12	8

Спецификация труб

То, что вызывает недоумение у многих людей, как в отрасли, так и вне ее, — это толщина трубы, которая может варьироваться, даже если NPS остается неизменным. Толщина трубы, называемая в отрасли спецификацией, указывает, насколько толсты стенки трубы на самом деле, в то время как внутренний диаметр (или внутренний диаметр) по-прежнему является наиболее распространенным различием для соединения двух фитингов.

Количество витков на дюйм или шаг резьбы

Измерение C показывает длину самих витков резьбы. Если мы внимательно посмотрим на эти витки, мы сможем измерить количество пиков и впадин, чтобы определить количество витков на дюйм (TPI) или шаг витков резьбы. . Резьба NPT имеет угол резьбы 60°, основания и гребни плоские, а скорость конусности составляет 1 дюйм 16 дюймов (что означает, что размер трубы уменьшится на 3/4 дюйма по сравнению с 12 дюймами). Слева находится диаграмма, иллюстрирующая наиболее распространенные числа TPI или шаг резьбы — шаг можно измерить с помощью этой диаграммы (распечатайте до фактического размера) или с помощью калибра резьбы для большей ясности.

Другие примечания о размерах резьбы

В дополнение к этим трем основным различиям резьбы в отрасли используется множество сокращений, многие из которых неверны, и ваше свободное владение терминами может помочь избежать путаницы. Как упоминалось ранее, NPT указывает на определенный стандарт ANSI, но многие люди используют MPT/MIP и FPT/FIP взаимозаменяемо. MPT обозначает наружную трубную резьбу, а MIP обозначает наружную железную трубу, которые обозначают наружный фитинг с резьбой NPT. FPT означает «внутренняя трубная резьба», а FIP — «внутренняя железная труба», оба из которых обозначают фитинг с внутренней резьбой NPT. Помните, что не следует путать NPS (опять же номинальный размер трубы) с Национальным размером трубы, который НЕ является реальным обозначением. Кроме того, важно помнить, что если вы не чувствуете себя комфортно при измерении фитингов или труб, вам следует проконсультироваться с профессионалом и всегда помнить о том, что все ваши проекты соответствуют местным нормам и стандартам.

Категории: Советы и рекомендации

Теги: Огненные ямы, Компоненты и камины пожарной ямы

Опубликовано на: 7 октября 2016

. Права защищены. Карта сайта

Национальная трубная резьба (NPT) – ManufacturingET.org

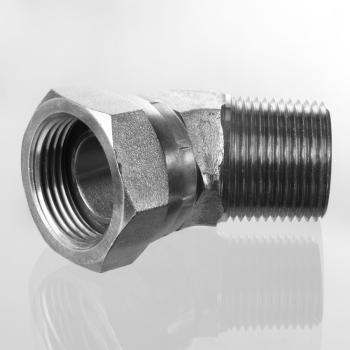

Труба с резьбой и колено. Труба имеет наружную резьбу NPT, а колено — внутреннюю.

Национальная трубная резьба Коническая резьба ( NPT ) — это стандарт США для конической резьбы, используемой на резьбовых трубах и фитингах. Скорость конусности для всех резьб NPT составляет ¹ ⁄ ₁₆ ( ³ ⁄ ₄ дюйм на фут), измеряемая изменением диаметра (трубной резьбы) на расстоянии. Угол между конусом и центральной осью трубы составляет 1° 47′ 24″ (1,7899°). Обычно используются размеры ¹ ⁄ ₈ , ¹ ⁄ ₄ , ³ ⁄ ₈ , ¹ ⁄ ₂ , ³ ⁄ ₄ , 1, 1 ¹ ⁄ ₄ , 1 ¹ ⁄ ₂ , 1 ¹ ⁄ ₂ , и 2 дюйма, поставленные. Размеры меньше ¹ ⁄ ₈ иногда используются для сжатого воздуха, а размеры больше 2 дюймов встречаются редко из-за использования альтернативных методов соединения, которые используются с этими большими размерами. NPT определяется стандартом ANSI/ASME B1.20.1. ^[1]

Номинальный размер трубы слабо связан с внутренним диаметром трубы сортамента 40. Из-за толщины стенки трубы фактический диаметр резьбы больше, чем NPS, что значительно больше для малых NPS. Трубы других сортов имеют разную толщину стенки, но наружный диаметр (внешний диаметр) и профиль резьбы остаются прежними, поэтому внутренний диаметр трубы отличается от номинального диаметра.

Резьбовые трубы могут обеспечить эффективное уплотнение для труб, по которым транспортируются жидкости, газы, пар и гидравлическая жидкость. Эти нити теперь используются в материалах, отличных от стали и латуни, включая ПТФЭ, ^[2] ПВХ, нейлон, бронзу и чугун.

Конус резьбы NPT позволяет им образовывать уплотнение при закручивании, когда боковые стороны резьбы сжимаются друг относительно друга, в отличие от фитингов с параллельной/прямой резьбой или компрессионных фитингов, в которых резьба просто удерживает детали вместе и не обеспечивает печать. Однако между гребнями и впадинами резьбы остается зазор, что приводит к утечке по этой спирали. Это означает, что фитинги NPT должны быть защищены от утечек с помощью ленты для уплотнения резьбы или герметика для резьбы. (Использование ленты или герметика также поможет ограничить коррозию резьбы, которая в противном случае сделает разборку в будущем практически невозможной.)

Существует также полусовместимый вариант под названием National Pipe Taper Fuel ( NPTF ), также называемый Dryseal American National Pipe Taper Thread , определенный ANSI B1.20.3, предназначенный для обеспечения более герметичного уплотнения. без использования тефлоновой ленты или другого герметизирующего состава. Резьба NPTF имеет ту же базовую форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.

Иногда резьба NPT обозначается как MPT («наружная трубная резьба»), MNPT или NPT(M) для наружной (внешней) резьбы; и FPT («внутренняя трубная резьба»), FNPT или NPT(F) для внутренней (внутренней) резьбы. Эквивалентное обозначение — MIP (железная труба с наружной резьбой) и FIP (железная труба с внутренней резьбой). Также термины NPS и NPSM иногда используются для обозначения прямой, а не конической резьбы. (это не следует путать с NPS, означающим номинальный размер трубы)

Размеры трубной резьбы

Форма резьбы

Резьба NPT и NPS имеет прилежащий угол 60° и форму резьбы Продавца (уплощенные пики и впадины).

Терминология

Дополнительная информация: Род соединителей и крепежных деталей

Иногда могут использоваться следующие термины:

• MIP: расшифровывается как Iron Pipe с наружной резьбой, или международная трубная наружная резьба, или наружная трубная резьба MPT. Это термин для трубопроводной арматуры.
• FIP: расшифровывается как «внутренняя железная труба», «внутренняя международная труба» или FPT. Это термин для трубных фитингов, к которым подходят фитинги MIP.

Разница между фитингами FIP, MIP и компрессионными фитингами заключается в сужении резьбы. FIP имеет конусность 1:16 (наклон 6,25%), компрессия имеет конусность 13:9.6 (уклон 13,5%).

Муфта с внутренней резьбой имеет коническую резьбу, утончающуюся к концу трубы. По мере затягивания фитинга постоянно уменьшающаяся глубина резьбы означает, что соединение становится водонепроницаемым. Для надлежащей герметизации фитинга необходимо намазать резьбовой герметик или ленту из ПТФЭ (политетрафторэтилена), обернув резьбу.

Фитинги MIP обычно используются в более толстых медных трубах, железных трубах, стальных трубах, газовых трубах, газовых плитах, газовых духовках, газовых нагревателях и соединениях газовых водонагревателей. 9 http://www.micromold.com/threaded_piping.html Производитель труб и фитингов с резьбой из ПТФЭ

Дальнейшее чтение

Оберг, Эрик; Франклин Д. Джонс, Холбрук Л. Хортон и Генри Х. Райффел (2000). изд. Кристофер Дж. Макколи, Риккардо Хилд и Мухаммед Икбал Хуссейн. изд. Machinery’s Handbook (26-е изд.). Нью-Йорк: Industrial Press Inc.. ISBN 0-8311-2635-3.

Внешние ссылки

http://publicaa.ansi.org/sites/apdl/Documents/Standards%20Action/2011%20PDFs/SAV4220.pdf

Первоначально эта информация была получена с http://en.wikipedia.org/wiki/National_pipe_thread
в среду, 19 октября 2011 г., 19:24 по восточноевропейскому времени. ) Правильно с первого раза — превосходное промышленное снабжение | Блог

Вы когда-нибудь заказывали трубу не того размера и задавались вопросом, что случилось? Вы измерили трубную резьбу. На самом деле, вы несколько раз измерили его, прежде чем разместить заказ, но как только ваш заказ прибыл, и вы идете использовать трубу, она не подходит. Ну, измерение резьбы трубы кажется достаточно простым, но это может быть обманчиво сложно. Несколько изменений в способе измерения трубной резьбы могут иметь решающее значение и сэкономить время и нервы.

Наиболее распространенная резьба, используемая в общих приложениях, соответствует Американскому национальному стандарту трубной резьбы или национальной трубной резьбе (NPT).

Включают в себя как коническую резьбу, используемую на крепежных изделиях, так и серию трубной и прямой резьбы.

Трубы с конической резьбой, часто используемые в сантехнических установках для подачи жидкостей или пара, имеют резьбовую часть, имеющую форму конуса. Эта конструкция образует уплотнение при закручивании, так как боковые стороны резьбы сжимаются друг относительно друга

Фитинги с прямой резьбой соединяют трубопроводы, но не обеспечивают герметичность. Прямая резьба может быть загерметизирована в охватывающей трубе тефлоновой лентой или компаундом для труб. Ниже приведены рекомендации по измерению, характерные для NPT.

Свяжитесь с нами сегодня, чтобы обсудить ваши потребности или запланировать консультацию на месте по телефону 314-638-6500 вариант 4.

Эмпирическое правило при измерении резьбы National Pipe Thread заключается в том, чтобы вычесть ¼ дюйма из первоначального измерения. Толщина стенки трубы будет варьироваться в зависимости от трубы, поэтому всегда принимайте это во внимание.

Вот пример: Чтобы измерить резьбу с наружной трубной резьбой ¼ дюйма (MPT), измерьте самую наружную часть резьбы, затем вычтите ¼ дюйма из измерения внешнего диаметра (НД), чтобы учесть толщину Стенка трубы с обеих сторон. При измерении внутренней трубной резьбы (FPT) измерьте наружный диаметр самой трубы и вычтите ¼ дюйма, чтобы найти правильный размер трубной резьбы.

Возможно, даже проще приобрести измерительный инструмент, называемый штангенциркулем, который будет измерять наружный и внутренний диаметры (ВД). Eaton Weatherhead предлагает штангенциркуль для измерения угла и шаг резьбы.

В приведенной ниже таблице приведены рекомендации по измерению национальной трубной резьбы (NPT). Для получения дополнительных указаний по другим трубным резьбам см. это справочное руководство от Eaton Weatherhead.

Измерьте диаметр резьбы и вычтите 1/4 дюйма, чтобы найти номинальный размер трубы.

Размер в дюймах	Размер штриха	Номинальный размер резьбы	Наружная резьба O.D. (в)	Внутренний диаметр внутренней резьбы (in)
1/8	02	1⁄8 -27	.39	.33
1/4	04	¼ -18	.52	.44
3/8	06	3/8 -18	. 08	½ -14	.81	.70
3/4	12	3⁄4-14	1.02	.92
1	16	1- 11 ½	1.28	1.16
1 1/4	20	1 1⁄4-11 ½	1.62	1.50
1 1/2	24	1 1⁄2-11 ½	1.86	1.73
2	32	2-11 1⁄2	2.33	2.22

Дополнительные сокращения для обычной трубной резьбы

9002 со сменной внутренней резьбой

118

7

7 90 NPSI

NPT	Национальная трубная резьба (коническая)
FPT
FIP	Женская труба железа (взаимозаменяемая с NPT)
MPT	SIFE (Interchangable с NPT)	.
IPS	Размер стальной трубы (взаимозаменяемый с NPT)
PTF	Короткая коническая трубная резьба SAE 9
NPSM	National Pipe Straight Mechanical (прямая трубная резьба American National для механических соединений)
Прямая трубная резьба American National
GHT	Резьба для садового шланга
NST	National Standard Thread (fire hose thread)
BSPT	British Standard Taper Pipe Thread (metric)

Related: Pro Tips for Proper Selection of Концевые соединения гидравлических шлангов

При измерении без NPT многие люди измеряют трубу по внешнему диаметру. Например, вы проводите измерительную ленту по диаметру трубы и видите измерение в 1 дюйм. Само собой разумеется, что вы тогда закажете 1-дюймовую трубу. Однако вы будете удивлены, когда фурнитура не совпадет. На самом деле вам нужно заказать трубу диаметром ¾ дюйма, потому что выбранный диаметр должен относиться к внутренней части трубы, где происходит потенциальный поток, а не к внешней стороне, которая была измерена. Почему? От этого зависит толщина стенки трубы. Итак, просто не забудьте сосредоточиться на внутреннем диаметре.

Свяжитесь с нами сегодня, чтобы обсудить ваши потребности или запланировать консультацию на месте по телефону 314-638-6500 вариант 4.

Superior Industrial Supply поставляет гидравлические шланги и промышленные инструменты, необходимые для обеспечения бесперебойной работы. Если мы не можем предоставить вам то, что вам нужно, мы поможем вам найти это. Зайдите в наш офис в Сент-Луисе или позвоните по номеру 314-638-6500, вариант 4, и мы поможем вам уже сегодня.

Резьбонарезной инструмент Wiseman | Что такое национальные стандарты трубной резьбы?

Вы знакомы с типом трубной резьбы, которая вам нужна? Соблюдаете ли вы национальные стандарты трубной резьбы? Вы вообще знали, что такие стандарты существуют?

Если вы не уверены в своей трубной резьбе, вы не одиноки. Иногда мы настолько поглощены работой, что совершенно забываем обновлять информацию о новейших и лучших трубных резьбах и фитингах.

Но, как мы все знаем, такие детали имеют значение. Вот о них мы сегодня и поговорим.

Соблюдение этих стандартов важно для обеспечения безопасности и этики в вашей практике. Итак, приступим.

Что такое национальная трубная резьба?

Национальная трубная резьба (NPT) существует в США. Резьба бывает коническая (NPT) и прямая (NPS). Специалисты используют как для соединения труб, так и для фитингов.

Американский национальный институт стандартов (ANSI) и Американское общество инженеров-механиков (ASME) разработали стандарты для этих труб. Эти компании похожи в том, что они сосредоточены на правилах и соблюдении. Но они отличаются своей направленностью.

Тем не менее, они объединились, чтобы сформировать эти стандарты, основанные на знаниях ANSI и опыте ASME.

Стандарт B1.20.1 распространяется на резьбу шестидесятиградусной формы. У них плоские гребни и корни разных размеров. Они начинаются с одной шестнадцатой дюйма и доходят до двадцати четырех дюймов.

Учет номинального размера трубы

Национальная трубная резьба (NPT) существует в США. Резьба бывает коническая (NPT) и прямая (NPS). Специалисты используют как для соединения труб, так и для фитингов.

Американский национальный институт стандартов (ANSI) и Американское общество инженеров-механиков (ASME) разработали стандарты для этих труб. Эти компании похожи в том, что они сосредоточены на правилах и соблюдении. Но они отличаются своей направленностью.

Несмотря на это, они объединились, чтобы сформировать эти стандарты на основе опыта ANSI и опыта ASME.

Стандарт B1.20.1 распространяется на резьбу шестидесятиградусной формы. У них плоские гребни и корни разных размеров. Они начинаются с одной шестнадцатой дюйма и доходят до двадцати четырех дюймов.

Common Piping

These are the most commonly-used sizes in inches:

• One-eighth
• One-fourth
• Three-eighths
• One-half
• Three-fourths
• One
• Одна и одна четвертая
• Полуторная
• Две

Так как это самые популярные формы, они есть у поставщиков в США. Однако вы можете заметить меньшие размеры, чем те, которые мы перечислили, если инженер работает со сжатым воздухом.

Вы не должны видеть больше размеров, чем эти. Это возможно, но инженеры обычно избегают всего, что больше двух дюймов. Это связано с тем, что существуют другие методы, более практичные для соединения труб диаметром более трех дюймов.

Оценка диаметров

Номинальный размер трубы относится к внутреннему диаметру трубопровода сортамента 40. Толщина стенки трубы влияет на диаметр. Это приводит к тому, что потоки становятся больше, чем NPS.

Другие виды трубопроводов могут иметь другую толщину стенки. Но профиль резьбы и внешний диаметр должны оставаться прежними. Из-за этого отношения внутренний диаметр трубы будет отличаться от номинального диаметра.

Трубы с резьбой

Важно оценить эффективность резьбы на трубе для герметизации. Эффективная труба с резьбой может надлежащим образом герметизировать жидкости, газы, пары и жидкости.

Поскольку эти трубы эффективны, специалисты расширяют область их применения. Вы можете найти их в латунных, стальных, нейлоновых и чугунных формах. Вы даже найдете трубы из ПВХ с этими качествами.

Сужение на резьбе является ключом. Это позволяет резьбе NPT образовывать уплотнение, когда боковые стороны резьбы сжимаются друг относительно друга. Это происходит при их закручивании.

Фитинги с прямой резьбой и компрессионные фитинги менее эффективны. Они не могут обеспечить достаточно хорошую герметизацию.

На самом деле, вы можете увидеть зазор между гребнями и корнями нитей. Вот где утечка может (и, вероятно, будет) произойти.

Эта проблема является одной из причин, по которой мы предпочитаем использовать герметичные фитинги с нормальной трубной резьбой. Они могут иметь ленту для герметизации резьбы или герметик для резьбы, который может помочь убедиться, что материал не вытекает.

Возможно, вы также слышали о Dryseal (NPFT). Это обеспечивает лучшую защиту от утечек без использования ленты или другого герметика. Резьба NPFT похожа на другие стандартные трубы.

Однако у труб NPFT отрегулирована высота гребня и основания. Они устраняют тот пробел, о котором мы говорили ранее. Таким образом, он устраняет любые утечки, с которыми вы, возможно, сталкивались ранее.

Варианты резьбы NPT

Вы можете видеть, что другие называют резьбу NPT разными именами:

• MPT (наружная трубная резьба)
• NPT(M) – наружная (наружная) резьба
• FPT (внутренняя трубная резьба)
• FNPT или NPT(F) – внутренняя (внутренняя) резьба
• MIP (наружная чугунная труба) )
• FIP (железная труба с внутренней резьбой)

Все эти обозначения относятся к тем же стандартам, которые мы обсуждали.

Чем национальная трубная резьба отличается от британской стандартной трубной резьбы?

Соединенные Штаты и Канада поддерживают NPT (Национальная трубная резьба). Между тем, несколько других стран поддерживают BSP (British Standard Pipe):

• Великобритания
• Европа
• Азия
• Австралия
• Новая Зеландия
• Южная Африка

На самом деле, большинство стран мира используют британские стандартные трубы. Но чем они отличаются? И что делает их одинаковыми?

Сходства

И NTP, и BSP имеют одинаковый шаг. И у них есть похожие вершины и долины.

Однако есть одна вещь, которая принципиально отличает эти два стандарта друг от друга.

Различия

Конструкция резьбы отличается в этих двух стандартах. Это фундаментальные изменения, которые полностью меняют использование трубки.

При использовании NPT вершины и впадины резьбы плоские. Однако у BSP пики и впадины скруглены.

Также важно отметить, что угол NPT составляет 60 градусов, а угол BSP — 55 градусов.

Национальная трубная резьба (NPT)

NPT, или национальная коническая трубная резьба, является стандартом для США и Канады. Эти конические резьбы предназначены для скрепления труб и фитингов.

Эти стандарты были разработаны Американским национальным стандартом трубной резьбы. Обычно люди называют их национальными стандартами трубной резьбы.

NPT — один из самых технических стандартов для США. И эти стандарты определены как для серий конической, так и для прямой резьбы. Мы кратко коснулись этого ранее.

Эксперты используют эту резьбу для различных целей, таких как жесткость и герметичность.

Труба Британского стандарта (BSP)

Труба BSP или Британская стандартная труба соответствует стандарту ISO 228. В резьбе используются стандартные нити Whitworth. И это было принято на международном уровне.

Помимо других технических стандартов, BSP распространился по всему миру. Эти страны придерживаются технических спецификаций. И они используют эти спецификации для изготовления труб, которые могут соединяться и герметизировать трубы и фитинги.

BSP также служит стандартом для сантехники и трубопроводной арматуры во всем мире. На самом деле, это принято почти во всех странах. И Соединенные Штаты и Канада — единственные страны, которые официально не приняли его.

Что лучше: стандарты NPT или стандарты BSP?

К сожалению, однозначного ответа на этот вопрос нет. Как инженеры, мы хотели бы дать конкретный ответ. Но нет ни одного.

Обе системы запечатывания законны и эффективны по-своему. Ни один из них не лучше другого.

Важно отметить, что обе конструкции резьбы работают хорошо, даже если они различаются. Так что нет смысла выбирать одно из другого. Пока они оба работают, они оба являются допустимыми вариантами для ваших проектов.

Стандарты NPT и BSP существуют уже более века. И эксперты уже давно используют оба метода нарезки.

Оба варианта приемлемы для ваших проектов.

Стандарты на резьбу и их применение

Стандарты NPT и BSP помогают в различных проектах по всему миру. В основном специалисты используют коническую резьбу из-за герметизирующих свойств, о которых мы говорили ранее. Но другие могут использовать прямые резьбы для некоторых проектов.

Эти стандарты трубопроводов существуют в различных отраслях промышленности по всему миру:

• Электростанции
• Газ
• Нефть
• Химия
• Производство
• Магазины

Эксперты также используют нити из разных материалов для выполнения различных работ. Вот некоторые из наиболее распространенных картинов, которые используют инженеры:

• Steel
• Brass
• Бронза
• ЧИСТ IRON
• PTFE
• PVC
• NYL
• PVC
• NYL
• PVC
• ISLON
• . Это может помочь инженерам найти именно тот тип трубы, который им нужен. И это упрощает применение труб в различных ситуациях.

  Профессионалы в инструментах для нарезания резьбы

  Обойти все эти стандарты непросто. На самом деле, чтобы различать их, требуется уровень знаний, которого нет у большинства людей.

  Но именно поэтому мы здесь. Наша команда в Wiseman обладает знаниями и опытом, необходимыми вам для разработки вашего следующего проекта с резьбой.

  Мы можем помочь вам найти нужные инструменты и начать работу с правильной ноги. Мы понимаем разницу между стандартами National Pipe Thread и British Standard Pipe. Таким образом, мы можем помочь вам легко ориентироваться в обоих стандартах.

  Не стесняйтесь обращаться к нам с любыми вопросами или проблемами, которые могут у вас возникнуть. Мы рады помочь.

  Фитинги «AN» и «NPT» и их взаимосвязь

  Image/Summit Racing

  В мире автомобильной сантехники существует несколько различных способов измерения размера резьбы на фитингах и шлангах. Наиболее популярными размерами резьбы являются AN и NPT. В чем разница между ними? Как поток AN преобразуется в дробное значение «простого английского»? Как эти два измерения соотносятся друг с другом?

  Это одни из самых частых вопросов, которые мы слышим, и мы попытаемся ответить на них с помощью сотрудников Earl’s Performance.

  Коническая и неконическая резьба

  Помимо размеров резьбы, наиболее важное различие между резьбовыми соединениями AN и NPT заключается в том, что в NPT используется коническая резьба. Это причудливый способ сказать, что болт на самом деле немного меньше на кончике, чем у основания. Он разработан таким образом, чтобы надежно соединить концы с наружной и внутренней резьбой.

  При использовании конической резьбы NPT необходимо использовать дополнительный резьбовой герметик для обеспечения герметичности соединения. Как правило, резьба пластиковых (ПВХ) фитингов должна быть обмотана лентой из ПТФЭ. Металлическую резьбу следует обработать герметизирующей пастой (она же трубная смазка).

  С другой стороны, фитинги AN представляют собой компрессионные фитинги развальцовочного типа и поэтому не требуют резьбового герметика.

  Имеет смысл?

  Этот ультрареалистичный рендеринг конической и неконической резьбы, который мы только что сделали в MS Paint, может прояснить ситуацию.

  Важно знать, с каким шагом резьбы вы работаете, поскольку чрезмерное затягивание неправильного фитинга может привести к катастрофическим последствиям. (Image/OnAllCylinders)

  Размеры резьбы «AN»

  Размеры «AN» (армейско-флотские) были установлены много лет назад военными США для установления общего стандарта для обозначения размеров шлангов. Этот стандарт измерения основан на номинальном внешнем диаметре (OD) жесткой металлической трубы, с которой используется фитинг каждого размера. Номинальный наружный диаметр трубки выражается с шагом в шестнадцатые доли дюйма, а затем ему присваивается эквивалентное число тире. Например, фитинг -8 AN соответствует 8/16 дюйма или 1/2 дюйма.

  Вы можете преобразовать любой фитинг AN в его номинальный размер в дюймах, разделив число AN на 16 следующим образом: -4 AN = 4/16″ или 1/4″.

  Поскольку трубки и шланги имеют различную толщину стенок, в зависимости от производителя, указанный номер размера не обязательно говорит нам что-либо о внутреннем диаметре (внутреннем диаметре) сантехнического компонента. Кроме того, каждый номер размера AN имеет свой собственный стандартный размер резьбы, который показан в таблице ниже:

  Спецификации фитингов/трубок AN

  Размер AN	Н.Д. Номинальный эквивалент	Размер резьбы (SAE)	Типичные области применения
  -2	1/8″	5/16″-24
  -3	3/16″	3/8″-24
  -4	1/4″	7/16″-20	Малые топливопроводы, манометры, тормоза, сжатый воздух, вакуумные магистрали
  -6	3/8″	9/16″-18	Топливопроводы, трансмиссия, гидравлика, возвратные линии, сжатый воздух
  -8	1/2″	3/4″-16	Маслопроводы, топливопроводы, линии передачи, возвратные линии гидравлического питания
  -10	5/8″	7/8″-14	Маслопроводы, топливные магистрали, трансмиссионные магистрали, шланг обогревателя, магистрали гидроусилителя руля
  -12	3/4″	1-1/16″-12	Маслопроводы, топливопроводы, трансмиссии, гидроусилителя руля, шланги отопителя
  -16	1″	1-5/16″-12	Маслопроводы, трубопроводы гидроусилителя руля, шланг отопителя
  -20	1-1/4″	1-5/8″-12	Маслопроводы, трубопроводы ГУР, охлаждающая жидкость
  -24	1-1/2″	1-7/8″-12	Маслопроводы, охлаждающая жидкость
  -28	1-3/4″	2-1/4″-12	Маслопроводы, охлаждающая жидкость
  -32	2″	2-1/2″-12	СОЖ

  Размеры резьбы «NPT»

  Национальная трубная резьба (NPT) — следующий по популярности размер резьбы, используемый в сантехнике для соревнований, согласно Earl’s. В отличие от размеров AN, номера NPT фактически соответствуют внутреннему диаметру (внутреннему диаметру) фитинга. Просмотрите таблицу ниже:

  Характеристики фитингов/трубок NPT

  Размер трубной резьбы	Число резьб на дюйм	Теоретический внутренний диаметр фитинга	Ближайший фитинг AN
  1/16″	27	1/16″
  1/8″	27	1/8″	-4
  1/4 дюйма	18	1/4″	-6
  3/8″	18	3/8″	-8
  1/2″	14	1/2″	-10
  3/4″	14	3/4″	-12
  1″	11-1/2	1″	-16
  1-1/4 дюйма	11-1/2	1-1/4″	-20
  1-1/2″	11-1/2	1-1/2″	-24
  2 дюйма	11-1/2	2 дюйма	-32

  Обязательно посмотрите наше недавнее видео о том, как правильно собрать шланг и фитинги AN.

  NPT, BSP, JIS, SAE, метрическая система – Trimantec

  Автор: Группа технических коммуникаций · 01 июня 2021 г.

  Итак, вы наконец нашли правильный электромагнитный клапан для замены сломанного. Вы звоните, чтобы проверить наличие товара, и торговый представитель спрашивает, какой тип резьбы вам нужен. Вы спросите: «Как узнать, какой тип резьбы мне нужен?» К счастью, мы вас прикрыли. Ниже вы найдете подробное руководство о том, как правильно определить наиболее популярные типы резьбы, используемые в промышленных компонентах. Кроме того, узнайте, когда можно использовать ленту для герметизации резьбы в экстренных ситуациях.

  Важно определить конкретный тип резьбы, который вам нужен, чтобы ваше оборудование функционировало наилучшим образом. Пневматические компоненты, такие как воздушные цилиндры, клапаны и блоки подготовки воздуха, снабжены портами со специальной резьбой. Например, пневматические компоненты, которые мы предлагаем в нашем интернет-магазине, доступны с резьбой порта NPT, PT или G. Выбор правильного типа резьбы обеспечит оптимальную совместимость с вашим оборудованием. На первый взгляд темы могут выглядеть одинаково. Но присмотритесь повнимательнее, и вы заметите очень тонкие различия, которые сделают их несовместимыми друг с другом. Например, резьба G несовместима с резьбой NPT из-за их разных углов, форм и шагов резьбы (количество резьб на дюйм).

  Мы составили простое пошаговое руководство, которое поможет вам определить тип резьбы. Кроме того, мы рассмотрим некоторые из наиболее распространенных типов резьбы портов, включая NPT/NPTF, BSPP (также известную как G), BSPT, PT, метрическую (M) и SAE. Вам понадобится пара инструментов под рукой, чтобы упростить процесс, но прямая стальная линейка тоже может подойти. Мы также рекомендуем вам загрузить это руководство по идентификации резьбы для использования в будущем, поскольку оно обязательно пригодится .



  Содержание:

  Необходимые инструменты для определения резьбы

  Штангенциркуль –

  Штангенциркуль – полезный инструмент для измерения наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы. Использование штангенциркуля даст вам самые точные и точные измерения, но хорошей альтернативой будет прямая стальная линейка. Однако, если вы думаете, что будете использовать его довольно часто, вот цифровой штангенциркуль, который мы нашли на Amazon по разумной цене.

  Шагомер –

  Шагомер измеряет количество витков на дюйм. Для метрических резьб этот инструмент измеряет расстояние между резьбами. Если вы хотите купить измеритель шага резьбы, у Grainger есть довольно хороший выбор.

  Как определить различные типы резьбы

  Шаг 1. Наружная резьба и внутренняя резьба

  Во-первых, вам необходимо определить, является ли тип резьбы наружной или внутренней. Посмотрите, где расположены нити. Если они снаружи резьбы, это наружная резьба. Если они находятся внутри резьбы, это внутренняя резьба. Пол нити не обязательно влияет на функциональность нити. Он просто служит способом различения двух соединений.

  Наружная резьба

  Внутренняя резьба



  Шаг 2. Коническая резьба и параллельная резьба

  Затем определите, является ли резьба конической или параллельной. Коническая резьба становится уже по мере расширения наружу, в то время как параллельная резьба остается того же диаметра. Иногда эту характеристику можно определить при визуальном осмотре, но если нет, то может пригодиться штангенциркуль. С помощью штангенциркуля измерьте первую, четвертую и последнюю полную резьбу. Если измерения все одинаковые, то это параллельно. Если измерения уменьшаются в размере, то он сужается.

  NPT/NPTF, BSPT и метрическая коническая резьба являются примерами конической резьбы. Эти нити создают уплотнение за счет заклинивания металла по металлу или небольшой деформации резьбы. Для параллельных резьб часто требуется уплотнительное кольцо или резьбовая лента для обеспечения герметичности.

  Шаг 3. Размер шага

  Следующим шагом в определении типа резьбы является определение размера шага. Размер шага резьбы — это количество витков на дюйм или расстояние между витками метрической резьбы. Хотя для расчета размера шага можно использовать линейку, настоятельно рекомендуется использовать измеритель шага, поскольку размеры шага могут быть очень похожими. Протестируйте пару разных размеров с помощью измерителя шага, чтобы найти наилучшее соответствие.

  Измерение шага резьбы с помощью шагомера



  Шаг 4. Диаметр резьбы

  После того, как вы определили размер шага, вам необходимо определить диаметр резьбы. Снова используя штангенциркуль, измерьте наружный диаметр наружной резьбы и внутренний диаметр внутренней резьбы. Если вы обнаружите, что ваши измерения не совсем совпадают с измерениями в таблицах ниже, это нормально. Неизбежно будут небольшие различия из-за разных производителей.



  Шаг 5. Стандарт типа резьбы

  Последним шагом в определении типа резьбы является определение стандарта типа резьбы. NPT, PT и G являются примерами стандартов типа резьбы. Соберите информацию из предыдущих шагов и сравните ее с измерениями в таблицах ниже. Вы также можете скачать всю эту информацию в удобном PDF-файле.

  Загрузить руководство по идентификации резьбы

  Перейти к началу страницы

  Примечание. Из-за различий в производстве диаметр резьбы может не совпадать с приведенными ниже размерами.



  Тип резьбы NPT/NPTF — National Pipe Tapered Fuel

  Этот тип резьбы чаще всего используется в Северной Америке. Вы узнаете его по коническому внешнему и внутреннему диаметру, который является самоуплотняющимся. При закручивании боковые стороны резьбы сжимаются друг относительно друга, образуя герметичное уплотнение. Тем не менее, все же рекомендуется использовать ленту из ПТФЭ или другой герметизирующий состав, чтобы гарантировать полную герметичность.

  Полусовместимым вариантом NPT является NPTF (National Pipe Taper Fuel). Это обеспечивает еще более герметичное уплотнение. Но важно отметить, что совместное использование этих вариантов снижает их герметичность. Резьба NPT должна быть без заусенцев и смазана смазочной пастой или лентой. Это ограничивает коррозию резьбы, которая в противном случае может сделать разборку в будущем практически невозможной.

  Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренняя резьба, внутренний диаметр мм	Внутренняя резьба, внутренний диаметр дюймы
  -02 (1/8)	27	10,3	0,41	9,4	0,37
  -04 (1/4)	18	13,7	0,54	12,4	0,49
  -06 (3/8)	18	17,3	0,68	15,7	0,62
  -08 (1/2)	14	21,3	0,84	19,3	0,76
  -10 (5/8)	14	22,9	0,90	21. 1	0,83
  -12 (3/4)	14	26,9	1,06	24,9	0,98
  -16 (1)	11½	33,3	1,31	31,5	1,24
  -20 (1 ¼)	11½	42,2	1,66	40,1	1,58
  -24 (1 ½)	11½	48,3	1,90	46,2	1,82
  -32 (2)	11½	60,4	2,38	57,9	2,29

  *Н.Д. = Внешний диаметр Внутренний диаметр = Внутренний диаметр

  Перейти к началу страницы



  Тип резьбы BSP – трубы Британского стандарта

  Это стандартный тип резьбы, принятый во всем мире для соединения и герметизации концов труб. Вы обнаружите, что он используется по всей Европе. Существует два типа потоков BSP: BSPP и BSPT. BSPP относится к параллельным или прямым резьбам. Между тем, BSPT относится к коническим резьбам. Иногда потоки BSPP называются потоками G, а потоки BSPT — потоками R. Вы еще не запутались?

  Примечание. Коническая трубная резьба JIS (резьба PT) взаимозаменяема с резьбой BSPT.

  Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренняя резьба, внутренний диаметр мм	Внутренняя резьба, внутренний диаметр дюймы
  -02 (1/8)	28	9,7	0,38	8,9	0,35
  -04 (1/4)	19	13,2	0,52	11,9	0,47
  -06 (3/8)	19	16,5	0,65	15,2	0,60
  -08 (1/2)	14	20,8	0,82	19,1	0,75
  -10 (5/8)	14	22,4	0,88	20,3	0,80
  -12 (3/4)	14	26,4	1,04	24,6	0,97
  -16 (1)	11	33,0	1,30	31,0	1,22
  -20 (1 ¼)	11	41,9	1,65	39,6	1,56
  -24 (1 ½)	11	47,8	1,88	45,5	1,79
  -32 (2)	11	59,7	2,35	57,4	2,26

  *Н. Д. = Внешний диаметр Внутренний диаметр = Внутренний диаметр

  Наверх



  Тип конической трубной резьбы JIS – PT

  Тип резьбы PT идентичен и взаимозаменяем с типом резьбы BSPT. Однако, поскольку наружная резьба PT не имеет 30-градусного раструба, она не будет стыковаться с вертлюгом с внутренней резьбой BSPP с коническим седлом. Кроме того, мы рекомендуем использовать резьбовой герметик с резьбой PT, чтобы обеспечить уплотнение без утечек.

  Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренняя резьба, внутренний диаметр мм	Внутренняя резьба, внутренний диаметр дюймы
  -02 (1/8)	28	9,4	0,37	8. 1	0,32
  -04 (1/4)	19	13,7	0,53	12,4	0,49
  -06 (3/8)	19	17,2	0,68	16	0,62
  -08 (1/2)	14	21,5	0,84	19,8	0,77
  -10 (5/8)	14	23,1	0,91	20,6	0,81
  -12 (3/4)	14	26,9	1,06	25,4	1
  -16 (1)	11	34	1,34	31,8	1,25
  -20 (1 ¼)	11	42,6	1,68	40,4	1,59
  -24 (1 ½)	11	48,5	1,9	46,2	1,81
  -32 (2)	11	60,4	2,37	58,2	2,29

  *Н. Д. = Внешний диаметр Внутренний диаметр = Внутренний диаметр

  Перейти к началу страницы



  Тип резьбы SAE – Цилиндрическая резьба Уплотнительное кольцо

  SAE – Общество инженеров-автомобилестроителей – прямая резьба может герметизироваться благодаря твердости Buna-N “O” 90 Звенеть. Это очень надежный и многоразовый тип резьбы. В то время как некоторые типы резьбы требуют, чтобы резьба на наружном и внутреннем концах сжималась вместе для образования уплотнения, уплотнительное кольцо на этом типе резьбы предотвращает это.

  Размер тире (Номинальный размер)	Шаг резьбы	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы	Внутренняя резьба, внутренний диаметр мм	Внутренняя резьба, внутренний диаметр дюймы
  -02 (1/8)	24	3,9	0,31	6,9	0,27
  -03 (3/16)	24	9,6	0,38	8,6	0,34
  -04(1/4)	20	11,2	0,44	9,9	0,39
  -05(5/16)	20	12,7	0,5	11,4	0,45
  -06(3/8)	18	14,2	0,56	12,9	0,51
  -08(1/2)	16	19	0,75	17	0,67
  -10(5/8)	14	22,3	0,88	20,3	0,8
  -12(3/4)	12	26,9	1,06	24,9	0,98
  -14(7/8)	12	30	1,18	27,7	1,09
  -16(1)	12	33,3	1,31	31	1,22
  -20(1 ¼)	12	41,4	1,63	39,1	1,54
  -24(1 ½)	12	47,7	1,88	45,5	1,79
  -32(2)	12	63,5	2,5	61,2	2,41

  *Н. Д. = Внешний диаметр Внутренний диаметр = Внутренний диаметр

  Наверх



  Метрическая коническая/параллельная резьба

  Метрическая резьба наиболее распространена в Европе. Он имеет цилиндрический внутренний и внешний диаметр с точностью до миллиметра. Мелкий конус метрической конической резьбы обеспечивает наилучшую передачу усилия. В письменной форме вы можете идентифицировать метрическую резьбу по заглавной букве «М» плюс указание их номинального наружного диаметра (например, M22 x 1,5). Наконец, при измерении размера шага убедитесь, что вы используете метрический измеритель шага.



  Размер порта, метрическая система СИ, мм	Шаг резьбы мм	Наружная резьба Н.Д. мм	Наружная резьба Н.Д. дюймы
  M5 × 0,8	.8	5	0,1968
  M8 × 1,0	1	8	0,3150
  M10 × 1,0	1	10	0,3937
  M12 × 1,5	1,5	12	0,4724
  M14 × 1,5	1,5	14	0,5512
  M16 × 1,5	1,5	16	0,6299
  M18 × 1,5	1,5	18	0,7087
  M22 × 1,5	1,5	22	0,8661
  M27 × 2,0	2	27	1,063
  M33 × 2,0	2	33	1,299
  M42 × 2,0	2	42	1,654
  M50 × 2,0	2	50	1,969
  M60 × 2,0	2	60	2,362

  *Н. Д. = Внешний диаметр

  Перейти к началу страницы

  Альтернативные решения для резьбы

  Airtac предлагает широкий выбор экономичных сменных пневматических деталей. Однако может возникнуть проблема с поиском именно той детали, которую необходимо заменить. К счастью, наши специалисты по продуктам помогут вам определить, какая деталь у вас есть под рукой. Одним из важных элементов информации, которые должны знать наши специалисты по запчастям, является тип резьбы. С Airtac у вас есть три варианта: NPT, PT или G (BSPP). Но когда у вас сломалась машина, последнее, что вы хотите сделать, это вынуть свои измерительные инструменты и таблицы, чтобы найти резьбу на вашем электромагнитном клапане. Вот как мы можем обойти все это, если вы в крайнем случае.

  1. Знаете ли вы, где было произведено ваше оборудование? Если ваше оборудование родом из Китая, в 9 случаях из 10 вам понадобятся резьбы PT. Если он был произведен в Северной Америке, то вы можете смело использовать резьбу NPT. Вам может понадобиться обратиться к руководству пользователя, чтобы найти эту информацию, или связаться с производителем оригинального оборудования.

  2. Требуются ли для вашего продукта фитинги? Допустим, у вас есть пневматический фильтр с резьбой NPT. Можно просто заменить эти фитинги, чтобы сделать их совместимыми с изделием с резьбой PT.

  3. В тяжелых случаях используйте уплотнительную ленту из ПТФЭ. В крайнем случае, вы можете использовать герметизирующую ленту для соединения резьбы PT и NPT. Тем не менее, мы рекомендуем это в крайнем случае.



  Поначалу типы резьбы могут быть немного сложными для понимания. Есть много всего, что нужно принять. Типы, которые мы рассмотрели в этом руководстве, едва касаются поверхности множества различных доступных видов. Тем не менее, наличие правильных инструментов может иметь огромное значение. Мы надеемся, что это руководство будет полезным и информативным. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам или просто оставьте комментарий ниже.
