Зенкерование цилиндрических отверстий | Обработка отверстий в металле

Зенкерование отверстий

Для увеличения диаметра предварительно просверленных отверстий, а также для дальнейшей обработки отверстий в отливках, поковках и штамповках широко применяют инструмент, называемый зенкером (рис. 110).

Зенкеры отличаются от спиральных сверл тем, что имеют три или четыре главные режущие кромки (трех- или четырехзубые зенкеры), расположенные на поверхности усеченного конуса, и не имеют перемычки. Следовательно, зенкеры не приспособлены для получения отверстий в сплошном материале, а служат лишь для увеличения имеющихся отверстий. Направление зенкера в отверстии лучше, чем у сверла, так как у зенкера имеются для этого три или четыре направляющие ленточки (фаски). По этим же причинам дает более точное отверстие, чем сверло. После обработки зенкером можно получить отверстие 4-го класса точности, а чистоту обработанной поверхности 5-6-го класса чистоты.

Рис 110. Спиральные зенкеры с тремя режущими кромками: а — из быстрорежущей стали, б — оснащенный пластинками ; 1 — направляющие ленточки, 2 — пластина твердого сплава

подобно сверлу закрепляют в коническом отверстии пиноли ; подают его вручную, вращая маховичок задней бабки. Однако можно механизировать подачу, если закрепить зенкер в приспособлении, показанном на рис. 101.

В зависимости от диаметра обрабатываемых отверстий применяют различные конструкции зенкеров. Для малых отверстий (12-35 мм) применяют трехзубые зенкеры с коническим хвостовиком (рис. 110). Для больших отверстий (до 100 мм) зенкеры изготовляют насадными с четырьмя зубьями (рис. 111). Их насаживают на оправки из углеродистой стали.

Рис 111 — Зенкеры насадные: а — из быстрорежущей стали, б — оснащенные пластинками из

Зенкеры изготовляют как из быстрорежущих сталей Р9 и Р18 (рис. 110, а и 111, а), так и с пластинками из (рис. 110, б и 111,6). Зенкеры с пластинками из твердых сплавов (Т15К6 при обработке сталей и 8, ВК6 и ВК4 при обработке чугунов) допускают более высокие скорости резания; следовательно, они более производительны, чем зенкеры из быстрорежущих сталей.

Рис. 112 Обработка отверстия в литой заготовке: а — резцом, б — обработка расточенного отверстия зенкером

При обработке отверстия в отливке рекомендуется предварительно расточить его резцом на длину 5-10 мм (рис. 112, а), чтобы дать зенкеру первоначальное направление в отверстии, а затем зенкеровать его (рис. 112, б).

Диаметр зенкера должен соответствовать окончательному диаметру отверстия. Если же отверстие следует дополнительно обработать или другим инструментом, то диаметр зенкера должен быть на 0,2-0,4 мм меньше. При предшествующем сверлении или при черновом растачивании под зенкерование оставляют припуск 0,8-2 мм по диаметру.

Зенкерование отверстий значительно более производительно, чем растачивание резцами. Скорости резания для зенкеров из быстрорежущей стали примерно равны скоростям резания при сверлении, а подачи в 2,5-3 раза больше подач при сверлении.

При зенкеровании отверстий в стальных деталях рекомендуется применять охлаждение эмульсией. При зенкеровании отверстий в чугунных и бронзовых деталях охлаждение не применяется.

Зенкерование отверстий на токарном станке

С целью увеличения диаметра, предварительно просверленных или полученных другим способом отверстий, используют зенкеры. Этот режущий инструмент изготавливают как в цельном исполнении, так и в составном.

Цельные зенкеры, аналогично сверлу, устанавливают в пиноли задней бабки с коническим отверстием. Цельные зенкеры с ответным крепёжным хвостовиком изготовляют с тремя спиральными канавками. Этим распространённым видом инструмента обрабатывают отверстия, диаметр которых не превышает 35 мм.

Насадные зенкеры выполняют ту же функцию что и цельные зенкеры. Конструктивным отличием насадных зенкеров является то, что они не имеют хвостовика, а крепятся на специальную оправку с двумя выступами которые входят в пазы устанавливаемого съёмного инструмента, предохраняющие его от прокручивания. Насадные зенкеры имеют четыре режущие кромки на окончаниях спиральных канавок, которые позволяют обрабатывать отверстия с диаметром от 32 мм.

При зенкеровании рабочая подача на порядок выше, нежели при сверлении. Объясняется это тем, что зенкер благодаря своим геометрическим параметрам прочнее сверла при тех же значениях диаметра. При обработке зенкером съём стружки значительно тоньше, чем у сверла за счет большего количества режущих кромок, в результате чего уменьшаются показатели шероховатости. При выполнении технологического процесса зенкерования точность обработки соответствует 11-му квалитету.

Скорость резания при зенкеровании во многом зависит от свойств обработанного материала, поэтому её величина для сырой стали при использовании СОЖ находится в пределах от 40 до 150 м/мин, а при обработке чугуна без охлаждающей жидкости от 50 до 175 м/мин.

То время, за которое инструмент способен справляться с функциями резания находится в пределах от 15 до 80 минут с учётом его диаметра.

Значение припуска оставляемого под зенкерование составляет от 0,5 до 3 миллиметров на сторону.

Зенкерование может быть выполнено как предварительная операция перед развёртыванием, так и окончательно, если соответствует техническим требованиям.

Следует всегда помнить, что при неравномерном припуске, при неоднородности обрабатываемого материала, а также при разной твёрдости возможен осевой увод зенкера. Такой эффект часто наблюдается при обработке чугунных заготовок. Возникающие биение при уводе зенковки возможно также в начале обработки отверстий полученных литьём или прошитых. Для того чтобы предотвратить увод зенкера рекомендуется выполнять растачивание подобных отверстий до диаметра равного самому зенкеру и на глубину достигающую почти половины длинны его рабочей части.

Качество отверстия, обработанного с применением зенкера, получается несколько выше, чем при операциях сверления и последующего рассверливания.

Необходимая точность диаметра отверстия получаемого с помощью зенкера для последующего развёртывания, достигается на порядок проще, чем при обычном растачивании, в виду ряда технологических особенностей процесса.

7 причин, по которым следует зенковать шурупы по дереву

В этой статье я покажу, почему важно зенковать шурупы по дереву. Кроме того, я покажу, что может произойти, если не зенковать.

Во-первых, что такое зенкерование? Ну, типичный шуруп для дерева имеет угол фаски 82 градуса наверху. Под этим я имею в виду vee на головке винта. Этот V-образный вырез будет отталкивать древесину при затягивании винта. Это может привести ко многим проблемам, как будет описано ниже.

Чтобы избежать их, вы можете просверлить зенкерное отверстие для шурупа. Для этого нужно выполнить несколько шагов: Для винта просверливается пилотное отверстие. Это позволяет ему легче проникать в лес. Кроме того, вы вырезаете V-образный вырез для головки винта. Кроме того, вы просверливаете зенковку , чтобы можно было затянуть головку винта ниже поверхности дерева.

Шурупы по дереву с потайной головкой

К счастью, все эти шаги можно выполнить одновременно с помощью комбинации направляющего отверстия и зенковки для дрели. Иногда биты этого типа просто называют зенкерными. Нижняя часть биты содержит конус и прорезает отверстие меньше диаметра резьбы винта. По мере продвижения вверх долото расширяется, так что оно может разрезать 82-градусный угол 9.0005 угол фаски сечение. Наконец, сверло достигает диаметра большего, чем у головки винта, и вы можете вырезать отверстие с цековкой. Зенковка может быть 3/8 дюйма или около того, в зависимости от размера бита. Это позволяет вставить деревянную пробку на головку шурупа. Вилки часто используются с предметами мебели.

Причины использования зенковки

Существует много причин для зенковки винта. Ниже мы перечислили некоторые из них. Уверен, вы согласитесь, что зенкерование — очень хорошая практика. Конечно, это требует дополнительного времени. Тем не менее, вы, вероятно, сэкономите время в долгосрочной перспективе. Кроме того, ваш проект будет выглядеть лучше и иметь более профессиональный вид.

Что такое лезвие для лобзика с обратным пропилом?

Пожалуйста, включите JavaScript

Что такое лезвие для лобзика с обратным пропилом?

1.

Шуруп с трудом закручивается

Секция V-образного сечения шурупа отталкивает древесину при вращении. С мягкой древесиной, такой как сосна, вы можете затянуть винт так, чтобы головка находилась на одном уровне с поверхностью. Однако вы рискуете слишком сильно надавить на древесину и расколоть ее.

Это становится еще более серьезной проблемой, если древесина твердая, например дуб. Решение состоит в том, чтобы просверлить зенкерное отверстие. Это отверстие облегчает поворот винта.

2. Хотите спрятать винт

Вы можете закрыть винт деревянной пробкой, чтобы скрыть его. Заглушки можно зафиксировать столярным клеем. Тем не менее, убедитесь, что вы вытерли все лишнее. В этом может помочь влажная тряпка. Кроме того, вам, возможно, придется подождать, пока клей высохнет, а затем повторно отшлифовать секцию заглушки. Это позволяет удалить остатки клея, оставшиеся на дереве. Важно удалить это, потому что клей может помешать морилке.

Деревянный дюбель закрывает шуруп

Другой подход заключается в использовании деревянного дюбеля для дюбеля. Вы должны обрезать его близко к поверхности дерева, а затем отшлифовать, чтобы он был на одном уровне с поверхностью. Для этого можно использовать торцовочную пилу, ручную торцовочную пилу или аналогичный инструмент с лезвием с мелкими зубьями. Кроме того, вам нужно будет приклеить дюбель так же, как вы сделали это с деревянной заглушкой.

Деревянные пуговицы также можно использовать для закрытия винта. Они похожи на деревянные пробки. Однако кнопки закруглены, а заглушки отшлифованы заподлицо с поверхностью дерева.

3. Не требуется выступающее отверстие для винта

Если головку винта невозможно затянуть до упора, выступающий элемент может зацепиться за что-либо. Это может быть даже опасно и привести к травме. Таким образом, такие отверстия для винтов, безусловно, не подходят для использования с мебелью.

4. Хотите избежать растрескивания дерева

Трещина в дереве

Вы, конечно, не хотите, чтобы кусок дерева треснул. Это может привести к слабости сустава. Вот некоторые факторы, влияющие на это:

Винт находится ближе к концу дерева – Торцевые части доски всегда являются слабыми местами. По возможности следует избегать установки винтов в этих областях. Конечно, вы должны сверлить отверстия с зенковкой, чтобы уменьшить риск растрескивания.
Шуруп с трудом закручивается – Обычно это означает, что древесина находится под нагрузкой. В этом может помочь пилотное отверстие с зенковкой. Однако вы также должны убедиться, что винт не слишком ослаблен. Иногда полезно сверлить зенкером меньшего размера, если у вас есть мягкая древесина. Один из подходов состоит в том, чтобы сначала попробовать это с обрезками древесины и посмотреть, какой размер лучше.
Вы перетянули винт . Это может произойти, если у вас нет зенкерного отверстия, поэтому V-образная секция не вырезается. Когда вы затягиваете винт, дерево отталкивается . Это может создать нагрузку на него, что приведет к трещине или расколу.
У вас нет смазки – Возможно, вы захотите нанести мыло или подобный материал на резьбу винта. Это облегчит поворот и уменьшит вероятность растрескивания.

5. Хотите, чтобы проект выглядел лучше

Когда вы просверливаете сверло с зенковкой, вы можете просверлить отверстие под поверхностью дерева и закончить с помощью дюбеля или дюбеля. Их можно отшлифовать заподлицо с поверхностью дерева. В результате винт спрятан и проект выглядит более привлекательным.

6. Как избежать выдалбливания древесины

Если вы попытаетесь затянуть винт без зенковки, вы рискуете расколоть древесину. Кроме того, древесина возле винта, вероятно, будет иметь очень шероховатую поверхность. Это может быть вызвано тем, что сама головка шурупа упирается в древесину.

Если винт закручивается с трудом, бита отвертки может соскользнуть с головки винта. Так как вы толкаете сверло вниз, сверло может выдолбить поверхность дерева или сжечь головку шурупа.

7. Хотите помочь. Установите винт

Если вы попытаетесь повернуть винт без направляющего отверстия, он, вероятно, окажется искривленным . То есть не будет 90 градусов к поверхности дерева. Это может вызвать всевозможные проблемы. Во-первых, части могут не выровняться должным образом. Кроме того, шуруп может оказаться ближе к краю дерева, чем вы планировали. Это может увеличить риск растрескивания дерева. Просверлив отверстие с зенковкой, вы можете быть уверены, что винт будет там, где вы хотите. Важно контролировать положение винта.

Заключение

В этой статье мы показали причины, по которым вам следует сверлить пилотные отверстия с зенковкой для шурупов. Мы показали, что следует использовать зенковку. Кроме того, это позволит вам раззенковать шуруп под поверхностью дерева. Когда вы это сделаете, вы можете спрятать шуруп деревянной пробкой, дюбелем или пуговицей.

Вам понравилась эта статья? Если это так, вас могут заинтересовать мои доски на Pinterest.

Пожалуйста, не стесняйтесь комментировать этот материал. Есть ли какие-либо другие факторы, которые следует учитывать? У вас есть что добавить?

Woodworking Street

Я с детства интересовался деревообработкой и строительством. Имея хороший план, правильные инструменты и немного ноу-хау, можно построить что угодно. Это то, о чем этот сайт. Интернет может быть пугающим местом для тех, кто плохо знаком с деревообработкой. Моя цель — предоставить вам отличные ресурсы и информацию, которые помогут вам начать работу.

Продолжайте читать

Подробнее →

Все, что вам нужно знать, чтобы начать деревообработку

Хотите начать работать с деревом? Если это так, эта статья даст вам необходимую информацию о деревообрабатывающих инструментах, планах и проектах по дереву.

Как найти прибыльную нишу в деревообработке

Это руководство поможет вам найти прибыльную нишу в деревообработке, даст советы по увеличению вашей прибыли и даст вам некоторые полезные сведения о главных тенденциях.

Можно ли сжигать фанеру?

Фанеру можно жечь? Сжигание фанеры может показаться безобидным занятием, однако клей, скрепляющий фанеру, совсем не здоров при сжигании. Ознакомьтесь с нашей последней статьей, чтобы узнать о минусах сжигания фанеры и о том, почему вам никогда не следует делать это дома!

Винты с потайной головкой

Товары И Услуги

Protocase производит полностью готовые электронные корпуса и связанные с ними детали из самых разных материалов и компонентов за 2-3 дня без минимального заказа. Protocase также предоставляет квалифицированные и доступные услуги по проектированию корпусов.

Зенковка

Видео с техническими советами по Protocase

Краткое видео о зенковке

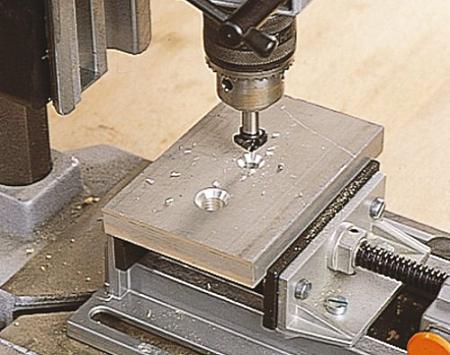

Зенковка использует сверлильный станок для создания конического отверстия в детали или корпусе, которое соответствует углу и размеру головки конкретного винта с плоской головкой.

Зенковка идеально подходит для того, чтобы ваши винты с плоской головкой плотно прилегали к металлу вашего нестандартного корпуса или детали.

Нажмите здесь, чтобы просмотреть наш выбор винтов с плоской головкой.

Преимущества зенкерования

Если винты с плоской головкой плотно прилегают к металлу детали или корпуса, это может быть выгодно по нескольким причинам:

Избегайте помех: это особенно важно для полноразмерных стоечных корпусов. Обеспечив надлежащий зазор между корпусами, вы избежите трения корпусов о корпус, расположенный сверху или снизу.

Создание надежной герметизации. Помимо использования нестандартных прокладок, использование винтов с потайной головкой может помочь создать светонепроницаемый или пыленепроницаемый корпус.

Достижение обтекаемого вида: многие дизайнеры предпочитают винты с потайной головкой из-за эстетики гладкой поверхности.

Стандартные размеры зенковки

Protocase предлагает стандартные углы зенковки 82 градуса, 90 градусов и 100 градусов.

Если вам требуется нестандартный угол зенковки, пожалуйста, свяжитесь с нами, чтобы обсудить ваши варианты.
