Цапковое соединение арматуры: Что такое цапковая арматура | ООО «МК НХТС»

Основные изделия и материалы, применяемые в системах ТГВ: Арматура

Сообщение

Содержание материала

• Основные изделия и материалы, применяемые в системах ТГВ: Арматура
• Классификация арматуры
• Способы присоединения арматуры
• Условные обозначения арматуры
• Пример обозначения арматуры
• Характеристика основных видов арматуры
• Виды задвижек
• Параллельная задвижка с выдвижным шпинделем
• Параллельная задвижка типа «Москва»
• Задвижка клиновая дисковая с выдвижным шпинделем
• Задвижка клиновая с невыдвижным шпинделем 30ч47бк4
• Вентиль проходной
• Вентиль проходной муфтовый

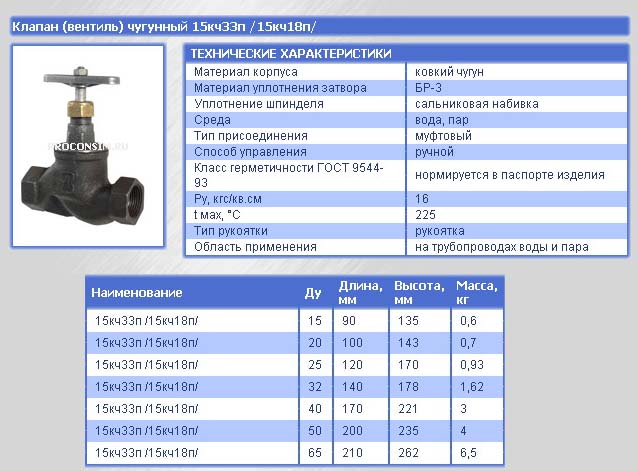

• Вентиль 15кч1бп
• Краны
• Кран натяжной
• Кран пружинный муфтовый
• Кран шаровой сальниковый муфтовый
• Кран шаровой сальниковый муфтовый
• Кран фланцевый со смазкой КС
• Трехходовой кран для манометра
• Особенности применения запорной арматуры в газоснабжении
• Способы проверки арматуры по ГОСТ
• Регулирующая арматура
• Краны регулирующие
• Предохранительная арматура
• Безрычажный самопритирающийся предохранительный клапан
• Обратный подъемный клапан
• Клапан обратный приемный
• Клапан обратный поворотный
• Вспомогательная арматура
• Конденсатоотводчик
• Воздухоотводчики
• Краны конструкции Н. Б.Маевского
• Приемка, транспортирование и хранение арматуры
• Все страницы

Страница 1 из 35

2.2.1. Общие сведения об арматуре

Арматурой называются устройства, предназначенные для управления потоками рабочей среды (жидкой, газообразной, газожидкостной и т.п.), транспортируемой по трубопроводу. Применение арматуры позволяет включать, отключать подачу, изменять давление или направление газового или жидкостного потоков; с помощью арматуры указывают и регулируют уровни жидкостей, производят автоматическое удаление газов и жидкостей.

Как правило, арматура состоит из запорного или дроссельного устройства и привода. Данные устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор. Корпус имеет присоединительные концы, которые служат для его герметичного закрепления на трубопроводе. При перемещении затвора внутри корпуса относительно его седел изменяется площадь прохода для среды, вследствие чего изменяется гидравлическое сопротивление. Седлом называется часть внутренней поверхности корпуса или специальная деталь, с которой сопрягается затвор при закрытом проходе.

В зависимости от назначения устройство называется запорным, если его назначение — герметичное разобщение одной части трубопровода от другой, и дроссельным, назначение которого состоит в точном регулировании площади прохода -гидравлического сопротивления. В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей трубопровода, называются уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулирующий орган для среды, называются дроссельными.

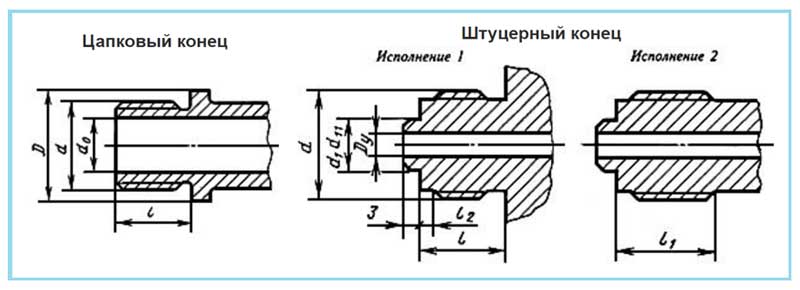

553-03.431-01 приварыши на трубу под цапковую арматуру

Каталог продукции / Судовая арматура / Металлоообработка / Приварыши / Cправочная информация 

Судовая трубопроводная арматура – это изделия, которые монтируются на трубопроводах сосудах и агрегатах для управления, перекрытия или распределения тока рабочей среды. Судовая арматура делится по нескольким параметрам, в том числе и по способу соединения, этом смысле большую популярность приобрела цапковая арматура, которая отличается тем, что присоединение происходит за счет наружной резьбы с буртиком под уплотнение. Популярность цапковой арматуры на судне обеспечивается за счет компактных габаритов, высокого уровня герметичности и легкости в эксплуатации. Чтобы воспользоваться этими качествами, потребуется использовать соединительные элементы – например, для цапковой арматуры при подключении к судовому резервуару рекомендуется применять 553-03.431-01 приварыши на трубу под цапковую арматуру. Название этих деталей обеспечивается тем, что они устанавливаются на судовом резервуаре при помощи сварки. Для этого в емкости предварительно делается отверстие, в котором приваривается деталь. Труба или трубопроводная арматура фиксируется в проходном отверстии приварыша благодаря метрической резьбе.

Чем 553-03.431-01 приварыши на трубу под цапковую арматуру лучше альтернативных способов соединения?

При выборе соединительной арматуры судовладельцы принимают во внимание несколько критериев:

• надежность;
• доступность;
• герметичность;
• материалоемкость.

Как ни странно, но 553-03.431-01 приварыши на трубу под цапковую арматуру полностью отвечают всем этим требованиям. Например, такой параметр, как надежность, обеспечивается материалом изготовления и типом резьбы. В качестве материала используется сталь определенных марок, она с легкостью выдерживает внутреннее давление до 1,6 МПа и внешние ударные и вибрационные нагрузки. Проходное отверстие с условным диаметром 10 мм имеет внутреннюю резьбу М24×2. Метрическая резьба способна выдерживать высокие нагрузки и обеспечивает возможность тонкой регулировки прижимного усилия.

Доступность 553-03.431-01 приварышей на трубу под цапковую арматуру достигается за счет того, что стоимость стали ниже, чем цветных сплавов, кроме того, она легче в обработке (особенно если речь идет об углеродистых марках). Несмотря на разъемность соединения, у судовладельцев есть возможность обеспечить абсолютную герметичность: исключить вероятность утечки можно при помощи уплотняющих прокладок, материал которых выбирается в зависимости от типа рабочей среды. Метиз привлекает еще и своей малой материалоемкостью: изделие весит всего 0,19 кг, поэтому соединительная арматура не оказывает существенную нагрузку на судно.

Почему заказывать метизы лучше в компании «ЛТ-Групп»?

Металлообработка – сфера, которая требует от исполнителя высокого уровня квалификации и отличного материально-технического оснащения. К сожалению, далеко не все компании соответствуют этим критериям, поэтому для судовладельцев проблема выбора производителя соединительной арматуры особенно актуальна. Чтобы не столкнуться с недобросовестным производителем, обращайтесь сразу в компанию «ЛТ-Групп». Мы располагаем современными токарно-фрезерными станками с ЧПУ, собственным ОТК с высокоточным контрольно-измерительным оборудованием. Кроме того, мы имеем свой инжиниринговый центр и склад с запасом готовой продукции. Все вышеперечисленное позволяет предлагать качественные 553-03.431-01 приварыши на трубу под цапковую арматуру по привлекательным ценам в любых количествах. Для оформления заказа свяжитесь с нами в любое удобное время.

Знакомство с фитингами: типы соединений

Какой фитинг вам нужен? Существует множество стандартов, доступных для выбора. Мы работали с нашим партнером и экспертом по фурнитуре Brennan Industries, чтобы поделиться информацией о различных типах. В этом посте мы рассмотрим следующее:

• Американский
• Британский
• Немецкий
• Японский
• ISO
• Контрольно-измерительные приборы

Американские соединения 909200021

Трубная резьба NPT (National Pipe Tapered) широко используется уже более 100 лет. NPT — это стандарт США для конической резьбы, используемой на трубах и фитингах. Они используются для эффективной герметизации труб для транспортировки жидкости и газа. Номинальный размер трубы можно определить, физически измерив диаметр резьбы и вычитая 1/4″.

Они изготавливаются из железа или латуни для применения при низком давлении, а также из углеродистой и нержавеющей стали для высокого давления. Соединения типа

NPTF (National Pipe Tapered Fuel) широко используются в гидравлических системах. Они имеют коническую резьбу, с помощью которой за счет деформации резьбы производится уплотнение. Резьба NPTF измеряется по диаметру резьбы и вычитается 1/4 дюйма, чтобы установить номинальный размер трубы. 9Соединения 0003 NPTF

NPSM (National Pipe Straight Mechanical) также часто встречаются в гидравлических системах. Охватывающий компонент имеет прямую резьбу с перевернутым седлом под углом 30°. Охватываемый компонент имеет прямую резьбу и внутреннюю фаску 30°. Уплотнение производится путем сжатия посадочного места 30° на фаске. Это считается механическим соединением. Если наружная резьба NPTF имеет правильную фаску, она также будет уплотняться с внутренней резьбой NPSM.

NPSM

Резьба Общества автомобильных инженеров (SAE)

SAE J1926 Уплотнительное кольцо с цилиндрической резьбой (ORB) рекомендовано Национальной ассоциацией противопожарной защиты (N.F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления. Соединение с наружной резьбой представляет собой прямую резьбу с уплотнительным кольцом. Гнездовой порт имеет прямую резьбу и обработанную поверхность, обеспечивающую гладкую плоскую поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.

Уплотнительное кольцо с цилиндрической резьбой SAE

SAE J514 JIC/37° Гидравлические соединения распространены в большинстве гидросистем. И мужские, и женские компоненты имеют седла под углом 37°. Уплотнение производится путем установления контакта между раструбным и коническим седлами охватываемой части. Это также считается механическим соединением.

SAE JIC37°

SAE J512 Соединения 45° используются в автомобильных, холодильных и грузовых трубопроводных системах. Эти соединители обычно изготавливаются из латуни. Соединения с наружной и внутренней резьбой имеют гнезда под углом 45°, где уплотнение выполнено в месте соединения раструба с наружной резьбой и конуса с внутренней резьбой. Это тоже механическое соединение.

Примечание. Размеры приборной панели: -02, -03, -04, -05, -08 и -10 по SAE 37° и SAE 45° имеют одинаковую резьбу, но НЕ ТАКИЕ посадочные углы. Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов посадки.

SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек. Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Матрица имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение происходит путем прижатия уплотнительного кольца к плоской поверхности внутренней резьбы, аналогично фитингу с разъемным фланцем. Нити поддерживают соединение механически.

SAE (ORFS)

SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой либо раструб под углом 45° внутри трубного фитинга, либо гнездо под углом 42° в обработанном адаптере. Матрица имеет прямую резьбу с перевернутым раструбом под углом 42°. Фитинги герметизируются на развальцованных поверхностях. Эти нити также поддерживают механическое соединение.

Фланец с 4 болтами SAE J518* Для этих соединений предусмотрено два номинальных давления: код 61, который считается стандартной серией, и код 62, который соответствует серии 6000 PSI. Конструкция одинакова для каждой серии, однако диаметр головки фланца и расстояние между отверстиями под болты больше для соединения высокого давления 6000 фунтов на квадратный дюйм, код 62. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими порту. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.

*За исключением размеров болтов, SAE J518, JIS B 8363, ISO/DIS 6162 и DIN 20066 взаимозаменяемы.

Фланец с 4 болтами SAE

Соединения British Standard

Соединения British Standard Pipe (BSP) и BSPT (конические) сравнимы с NPT, за исключением того, что большинство размеров имеют другой шаг резьбы, плюс наружный диаметр и форма резьбы близки, но не тем же. Герметизация происходит за счет перекоса резьбы. По этой причине для фиксации этих соединений рекомендуется использовать герметик для резьбы.

BSP Коническое

BSPP (параллельное) соединение с наружной резьбой сравнимо с соединением с наружной резьбой NPSM, за исключением того, что большинство размеров имеют другой шаг резьбы. Невыпадающее уплотнение изготавливается с использованием угловых поверхностей металл-металл или комбинации металл-металл и уплотнительное кольцо. Этот тип соединения очень похож (но не взаимозаменяем) с американским штекером NPSM. Вертлюг с внутренней резьбой BSPP имеет вертлюг с конической головкой без раструба, где уплотнение происходит на конусном гнезде штекерного соединителя.

BSP Параллельный

Примечание: размеры резьбы часто выражаются в дробных размерах, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» — коническую резьбу. Пример: BSPT 5/8-14 может быть обозначен R 5/8, а BSP 1/16-28 может быть обозначен G 1/16.

Примечание: размеры резьбы часто выражаются в виде дробных размеров, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» представляет собой коническую резьбу. Пример: BSPT 5/8-14 может быть обозначен R 5/8, а BSP 1/16-28 может быть обозначен G 1/16.

Соединения по немецкому языку

Серия DIN 7631 представляет собой обычное метрическое соединение в гидравлических системах. Штекерный соединитель имеет прямую метрическую резьбу с углом 60° на утопленном конусе. У самки прямая резьба с седалищем, представляющим собой заостренный нос. Соприкосновение конуса патрицы и суженного носа вертлюжка без раструба — это место, где происходит уплотнение.

Серия DIN 3902 представляет собой обычный штекер с тремя различными возможными женскими половинами. Прямая метрическая наружная резьба имеет угол 24°. Его утопленная раззенковка соответствует наружному диаметру трубы. это связано с. Внутренняя резьба может быть одной из следующих:

• Трубка, гайка и феррула (компрессионного типа)
• Вертлюг с конической головкой без расширения
• Вертлюг с конической головкой без расширения с уплотнительным кольцом типа DKO в носовой части

DIN 3902

DIN 3852 представляет собой разъем типа «папа» и порт «мама». Это стиль, контролируемый немецкими спецификациями. Другие страны иногда используют его в качестве эталона для конструкций разъемов и портов.

Японские соединения

Коническая труба JIS (PT) имеет метрическую резьбу в соответствии с JIS B 0203. Это коническая резьба JIS, которая по своим размерам и внешнему виду сравнима с конструкцией соединений BSPT. Соединения с конической резьбой JIS взаимозаменяемы с соединениями BSPT.

JIS Коническая труба

JIS 30° Наружная резьба с перевернутым седлом Соединения представляют собой параллельную трубную резьбу в соответствии с JIS B 0202. Параллельные соединения JIS сопоставимы с соединениями BSPP. Параллельные резьбовые соединения JIS взаимозаменяемы с соединениями BSPP.

JIS, перевернутая наружная резьба

JIS, внутренняя резьба 30° (конус) Седло представляет собой параллельную трубную резьбу в соответствии с JIS B 0202. Японские развальцовочные соединения JIS 30° сравнимы с американскими развальцовочными соединениями SAE 37° по применению и принципам уплотнения. Тем не менее, угол расширения JIS 30 ° и размеры отличаются от резьбы, аналогичной BSPP.

JIS Внутренняя резьба (конус)

JIS B 8363 Фланцевые соединения с 4 болтами часто используются в гидравлических системах. Фланцевые фитинги с 4 болтами JIS B 8363 имеют два номинала давления:

1) Тип I, код 61, представляет собой стандартную серию фланцев с 4 болтами. соединение типа II 6000 PSI. С этими соединителями используются метрические и дюймовые болты. Штекерный соединитель имеет фланцевую головку с канавкой для установки уплотнительного кольца и либо невыпадающий фланец, либо разъемный фланец с отверстиями под болты, соответствующие отверстию. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.

JIS 210 кгс/см2 Квадратный фланец с 4 болтами включает в себя 4-болтовое квадратное фланцевое соединение JIS, которое сравнимо с 4-болтовым фланцевым соединением SAE с одним отличием — сам фланец отличается, а расположение болтов JIS квадратное.

Фланец с 4 болтами JIS

Соединения ISO

Фланец с 4 болтами ISO/DIS 6162 — еще одно распространенное соединение, используемое в гидросистемах. Для этого соединения существует два номинала давления: код 61: PN 35/350 бар, который считается стандартной серией, и код 62: PN 415 бар, который относится к серии высокого давления. Они сохраняют ту же конструкцию, но с большим расстоянием между отверстиями и диаметром фланцевой головки на соединении высокого давления PN 415 бар. В этих соединениях используются дюймовые или метрические болты, однако на порте имеется штамп «М», если должны использоваться метрические болты. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для установки уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.

ISO/DIS 6162 4-болтовый фланец

ISO 6149 порт и концы шпилек с резьбой ISO 261 и кольцевым уплотнением, хотя он похож на бобышку уплотнительного кольца с прямой резьбой SAE J514 (ORB), этот тип соединения включает метрическую резьбу . Штекерный разъем имеет прямую резьбу с уплотнительным кольцом. Гнездовой порт также представляет собой обработанную поверхность с прямой резьбой, обеспечивающую гладкую, плоскую, точно расположенную поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.

Резьба ISO 261 и уплотнительное кольцо

КИПиА

Двойные и одинарные фитинги КИП. КИПиА широко используются в системах перекачки жидкости или газа, таких как нефтеперерабатывающие заводы, химические заводы и предприятия пищевой промышленности. Охватываемый конец инструментального фитинга с двойным обжимным кольцом имеет углубленное отверстие, соответствующее наружному диаметру используемой трубки, а также внутренний конус. Уплотнение выполнено между передним обжимным кольцом и конусом. Трубка удерживается на месте обжимным действием, вызванным затяжкой гайки, которая заставляет переднюю и заднюю втулки врезаться в трубку, прочно удерживая ее на месте. Это позволяет использовать с этими соединителями нерасширенные трубки.

Фитинг с двойным обжимным кольцом

Фитинг с одним обжимным кольцом аналогичен, но имеет переднее обжимное кольцо большего размера и не имеет заднего обжимного кольца. Метод герметизации также аналогичен. Оба типа контрольно-измерительных приборов обычно доступны из нержавеющей стали и латуни.

Фитинги для КИПиА имеют резьбу UNEF (сверхтонкую), а размер определяется внешним диаметром используемой трубки.

Герметичное соединение

На нашем веб-сайте доступны различные фитинги Brennan для различных типов соединений. Проверьте их здесь.
