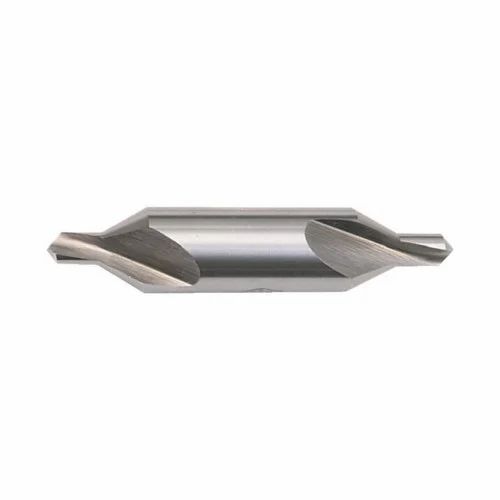

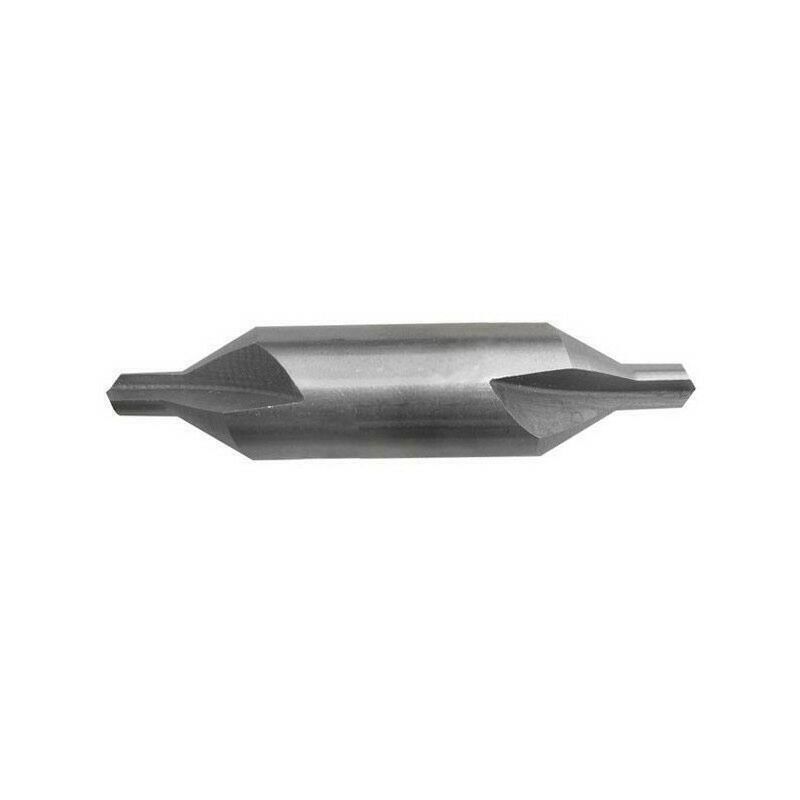

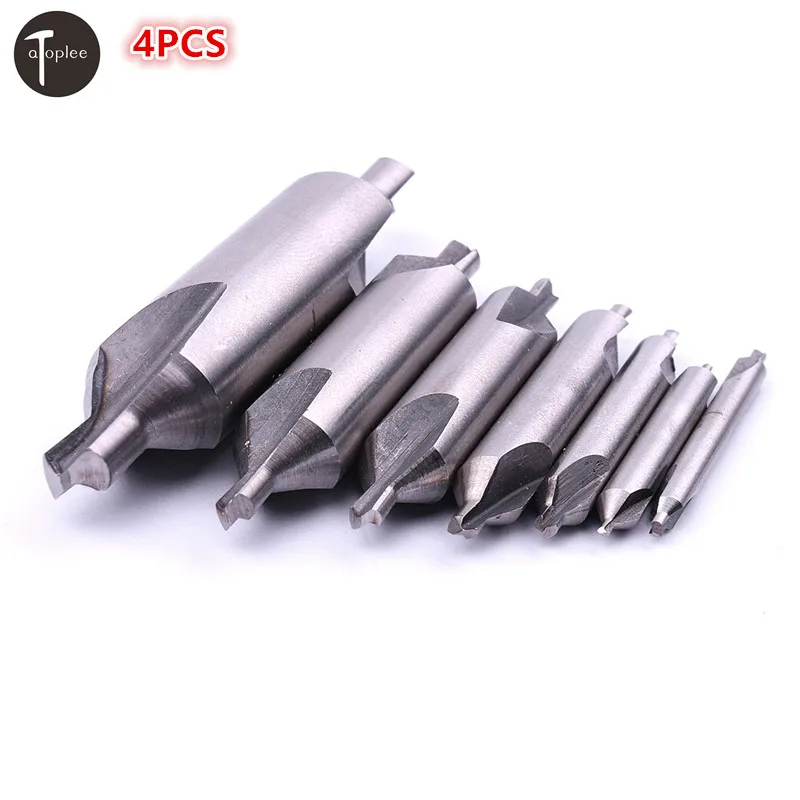

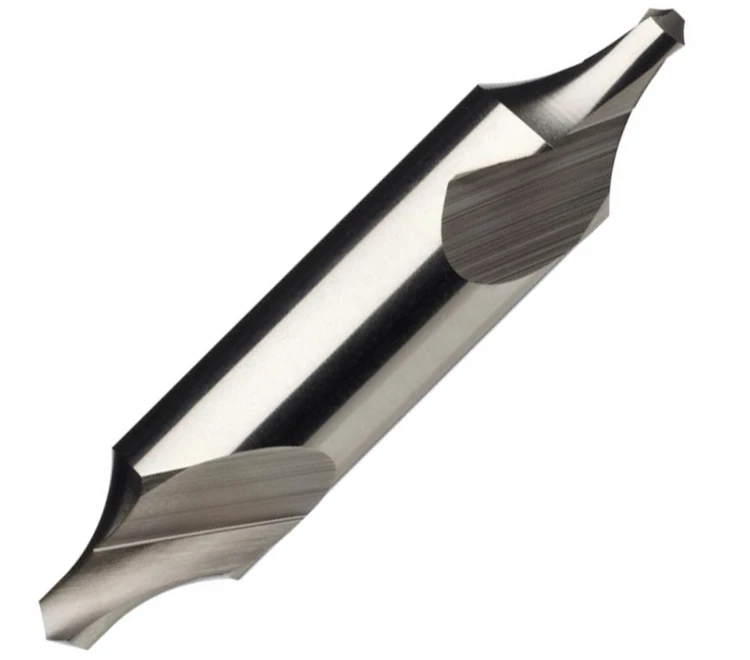

Центровочное сверло представляет собой очень короткое сверло с толстым хвостовиком. Диаметр хвостовика в 2.5…3 раза превышает диаметр рабочего кончика сверла. Такое сверло обладает очень высокой жёсткостью, что предотвращает его изгиб при начальном засверливании и позволяет приложить большие усилия подачи.
В начальный момент засверливания образуется отверстие небольшого диаметра, которое затем расширяется режущими кромками конической части сверла. Самые ходовые размеры цсентровочных свёрл приведены в таблице на рис.1.
Предназначение центровочных сверл
Предназначены центровочные свёрла прежде всего для сверления центровочных отверстий в деталях для их последующей обработки в «центрах».
Однако на самом деле спектр применения центровочных свёрл намного шире. Их используют для предварительного засверливания отверстий на токарных, сверлильных, фрезерных и других станках. Но и этот перечень далеко не исчерпывает всех их возможностей. Не менее эффективно центровочные свёрла можно применять и в домашней мастерской. Попробую показать это на нескольких примерах.
Применение сверл
Так, очень полезными будут центровочные свёрла для радиолюбителей, которым приходится сверлить множество отверстий в печатных платах. В силу своей геометрии центровочные свёрла обладают значительно большей жёсткостью, чем обычные свёрла малого диаметра. Поэтому работать ими гораздо удобнее. Справедливости ради надо заметить, что приведенные на рис.1 наиболее ходовые и часто встречающиеся диаметры центровочных свёрл вряд ли заинтересуют радиолюбителей. Однако ГОСТом предусмотрены и выпускаются центровочные сверла диаметром 0,5; 0,6 и 0,8 мм. Правда, найти их несколько сложнее.
Практически любому домашнему мастеру приходилось сталкиваться с ситуацией, когда винт или шуруп не «поддаётся».
Я в таких случаях аккуратно высверливаю головку шурупа, после чего соединение более или менее легко разбирается. Особенно удобно это делать с винтами и шурупами со шлицем под крестовую отвёртку, так как характерное углубление в центре головки облегчает выбор точного направления сверления.
Размеры и доступы
Размеры сверла я выбираю исходя из размеров винта или шурупа, головку которого надо высверлить. Диаметр хвостовика центровочного сверла должен быть равен или чуть больше диаметра «тела» винта или шурупа (рис.2). Конец сверла устанавливают в центр головки винта и сверлят до тех пор, пока конусная часть сверла не углубится до «тела». При этом головка винта отламывается и начинает проворачиваться вместе со сверлом. Именно в этот момент надо прекратить подачу и остановить дрель. По своему опыту могу сказать, что дальнейшее сверление обычно не требуется — винтовое соединение более или менее легко разбирается.
Аналогичным образом высверливаются винтовые соединения с «потайными» и «полупотайными» головками.
Так же легко можно высверлить винты со шлицем под плоскую отвёртку и заклепки, но их надо сначала накернить, а потом приступать к сверлению. Несколько раз мне приходилось использовать центровочное сверло прямо на автомобиле, причём в самых неудобных и труднодоступных местах. Обычно я действовал в следующей последовательности. Из-за невозможности накернить центр на обломке шпильки начинал сверлить сразу центровочным сверлом. При необходимости, отклоняя сверло в том или ином направлении, старался направить его так, чтобы центр сверления как можно точнее совпал с центром шпильки. Затем продолжал сверление на необходимую глубину обычным спиральным сверлом и пытался вывинтить обломок шпильки с помощью специального инструмента — экстрактора.
Хитрости при работе
Если же извлечь обломок шпильки экстрактором не удавалось, то удалял его с помощью метчика. Для этого отверстие, высверленное по оси шпильки, рассверливал ещё чуть больше и восстанавливал резьбу метчиком. Если диаметр высверленного по оси шпильки отверстия был выбран правильно, то при прохождении метчика остатки резьбовой части старой шпильки выкрашиваются и удаляются.
Главное — правильно рассчитать диаметр отверстия. Это легко сделать, зная диаметр и шаг резьбы.
Так, например, для резьбы М8×1,5 мм из диаметра резьбы надо вычесть величину шага (8 — 1,5 = 6,5 мм) и уменьшить ещё на 0,5…0,6 мм. То есть сверло должно иметь диаметр примерно 6 мм, чтобы при сверлении оно не затронуло гребни и впадины резьбы на обломке шпильки и оставило минимум металла, который метчик легко выкрошит и удалит. Можно ещё долго перечислять различные примеры «нецелевого» использования центровочного сверла — их множество. Мой совет домашним мастерам: заведите этот полезный инструмент у себя в мастерской и вы об этом не пожалеете. Приобрести такие свёрла в специализированных инструментальных магазинах и на рынке не так уж сложно, в продаже они бывают довольно часто.
Видео использование центровочного сверла
Читаем дальше — узнаём больше!
Противопожарные шторы типа гармошка
Как крепить пластиковые плинтуса в квартире
Виды полотенцесушителей, какой лучше выбрать?
Как установить ревизионный люк во внутренний и наружный угол?
Нержавеющий швеллер — незаменимая деталь любой металлоконструкции
Нержавеющий полотенцесушитель – удобное решение для ванной
- 2.
6 - 1
- 2
- 3
- 4
- 5
Оценка: 2.6 из 5
Голосов: 257
Ответить
Выбираем центровочное сверло по металлу
Универсальных центровочных свёрл не существует. Инструмент необходимо выбирать, опираясь на несколько параметров.
Сразу заглянем в ГОСТ 14952 75, в котором прописаны все требования к центровочным свёрлам по металлу.
Итак, на что обратить внимание при подборе центровочного сверла?
1. Внешний вид инструмента. Тут ничего нового не скажем. На центровочном сверле не должно быть царапин, вмятин и других механических повреждений. Думаем, объяснять не надо, что все это будет влиять на качество обработки и долговечность инструмента.
2. Точность. Это, пожалуй, один из основных показателей, ведь именно от него будет зависеть качество стенок готового отверстия. Будет ли оно выполнено идеально и четко по чертежу или же с отклонениями и шероховатостями.
Чем меньше окажется диаметр рабочей зоны, тем ниже будут отклонения в диаметре готового отверстия. Так, при размере сверла менее 8 мм, отклонение не превышает 0,05 мм.
3. Твердость. Если данный показатель будет не по ГОСТу, то даже не сомневайтесь, такой инструмент прослужит вам недолго. Твёрдое сверло имеет меньше шансов сломаться. Но есть нюанс: чем выше показатель твёрдости, тем инструмент хрупче. Поэтому ГОСТом 14952 75 было установлено, что твёрдость центровочного сверла должна колебаться в районе 63-66 HRC по шкале Роквелла.
Обычно центровочные свёрла изготавливают из инструментальной или быстрорежущей стали, но максимально эффективным с точки зрения долговечности и экономии времени на постоянную переналадку являются центровочные сверла из твёрдых сплавов. Для увеличения твёрдости в сталь добавляют большое количество вольфрама.
4. Размер. Подбирать его нужно, исходя из габаритов обрабатываемой детали.
Обратите внимание на одно важное различие центровочных свёрл с классическими. Диаметр стандартного сверла определяется по толщине его хвостовика, а у центровочного инструмента – по диаметру режущей части.
Мы уже писали ранее, что диаметр центровочных свёрл составляет от 0,5 до 10 мм. Остальные характеристики данного инструмента, исходя из требований ГОСТ, мы собрали в таблице ниже.
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Если вам нужен качественный, но при этом недорогой центровочный инструмент, советуем присмотреться к южнокорейской линейке WIDIN.
Для подбора обращайтесь к менеджерам компании ТИГРОТЕХ по телефону +7 (495) 642-31-30 или на почту info@tigroteh.ru
Центровочные сверла — Grainger Industrial Supply
803 изделия

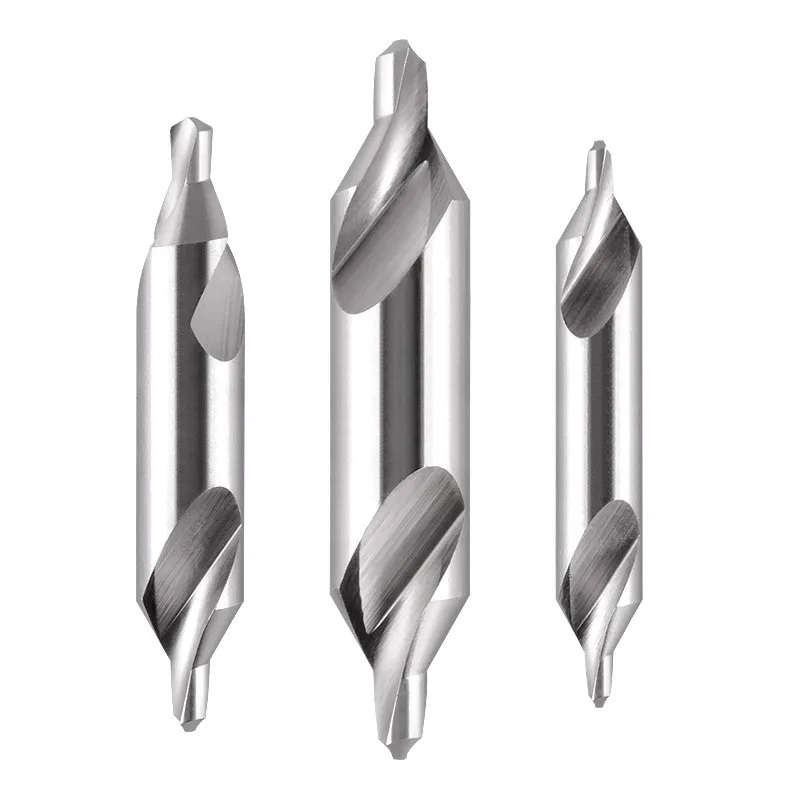

Центровочные сверла состоят из направляющего сверла и зенковки. Они используются для создания отверстий в центре заготовки, чтобы ее можно было обтачивать между центрами на токарном станке в металлообработке. Пилотное сверло создает небольшое отверстие в ложе, а зенкер расширяет отверстие, оставляя небольшой зазор на дне отверстия, который помогает защитить центры токарного станка от повреждений при повороте ложи.
Центровочные сверла состоят из направляющего сверла и зенковки.
Они используются для создания отверстий в центре заготовки, чтобы ее можно было обтачивать между центрами на токарном станке в металлообработке. Пилотное сверло создает небольшое отверстие в ложе, а зенкер расширяет отверстие, оставляя небольшой зазор на дне отверстия, который помогает защитить центры токарного станка от повреждений при повороте ложи.
