Цилиндрический зенкер: Разновидности и особенности применения конических и цилиндрических зенкеров

Разновидности и особенности применения конических и цилиндрических зенкеров

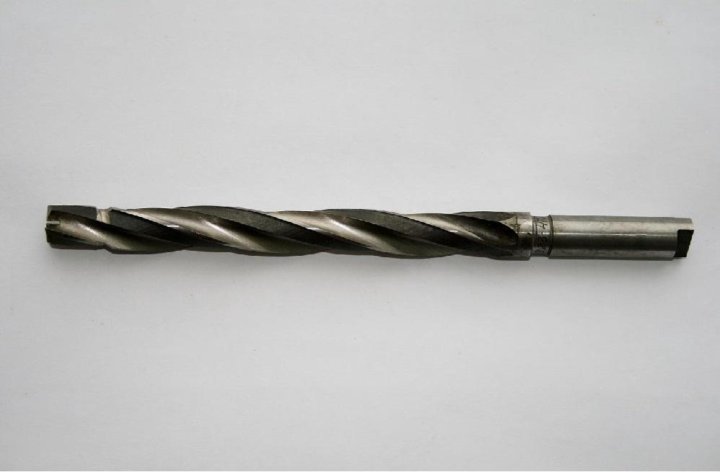

Зенкер представляет собой специализированный режущий инструмент, применяющийся для высококачественной обработки кромок в предварительно рассверленных отверстиях металлической заготовки. Зенкер имеет несколько режущих граней, расположение и заостренность которых позволяют производить работы над высокопрочными и твердыми марками металлов.

Классификация и технические характеристики зенкеров

Насадной зенкер по внешнему виду имеет отдаленную схожесть с обыкновенным сверлом, однако выигрывает у него по количеству и ширине режущих краев. Благодаря этому и осуществляется более детализированная отделка кромок углублений для дальнейшего нарезания резьбы или установки крепежных элементов.

В качестве материала для изготовления зенкеров используется высококачественная легированная сталь (40Х), содержащая специальные примеси, которые позволяют усилить прочность и износостойкость изделия, или углеродистая сталь Ст45.

Все зенкера классифицируются по нескольким категориям:

1. По конфигурации углубления:
   • цилиндрические – для калибровки отверстий цилиндрической формы;
   • конические – для отделки конусовидных отверстий в металлической заготовке;
   • торцевые – для обработки поперечных поверхностей заготовки.

2. По конструкции в зависимости от стандартов ГОСТ и требований эксплуатации станков и устройств с числовым программным управлением:
   • цельные насадные;
   • цельные хвостовые;
   • цельные с хвостовиками конического вида;
   • цельные с лезвиями из твердого сплава;
   • сборные насадные с дополнительными ножами;
   • сборные насадные;
   • сборные с пластинами из твердых сплавов.

3. По точности обработки кромки изделий:
   • №1 – при черновом (подготовительном) зенкеровании отверстий для последующего развертывания;
   • №2 – при чистовой (конечной) обработке со степенью точности 11.

4. По диаметру обрабатываемых отверстий:
   • для отверстий диаметром 0,5-1,5 мм – простые;
   • для отверстий диаметром 0,5-6 мм – с предохранительным конусом и без него;
   • для отверстий диаметром 8-12 мм – с конусным хвостовиком.

5. По геометрическим параметрам (углу скоса режущей кромки):
   • 15-20-градусный угол – при обработке нетвердых сталей;
   • 8-10-градусный угол – для сталей усредненного коэффициента твердости;
   • 0-5-градусный угол – для легированных сталей высокой прочности и деталей из чугуна.

Также зенкеры могут различаться по количеству режущих кромок и марке стали, из которых они изготовлены.

Конический и цилиндрический зенкер

Конический зенкер ВК8 представляет собой наиболее распространенный и часто применяемый режущий инструмент для высокоточной отделки конических поверхностей с умеренным уровнем углубления. Они характеризуются наличием острых прямых зубьев двусторонней или односторонней направленности. Количество зубьев может варьироваться в пределах 7-15 штук.

Цилиндрические зенкеры применяются для изготовления углублений под цилиндрическую головку для болтов и винтов. Особенностью такого режущего инструмента является наличие цапфы на торце режущей части.

Для работы с зенкерами, независимо от их разновидности, может быть использована как обычная дрель, так и специализированные фрезерные и токарные установки. Степень четкости отделки отверстий металлических заготовок прямо пропорционален правильности подбора размеров и диаметра зенкера, корректности настройки оборудования, качеству заточки и изношенности режущего орудия, а также применению смазки и охлаждающих веществ.

Поделиться:

Цилиндрический зенкер — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Цилиндрические зенкеры отличаются от сверла устройством режущей части и большим количеством режущих кромок. Перемычка, соединяющая режущие кромки зенкера, гораздо большая, чем у сверла, а угол при вершине срезан. Большее количество направляющих ленточек обеспечивает правильное и более устойчивое положение зенкера относительно оси обрабатываемого отверстия, а распределение усилий резания на 3 — 4 режущие кромки — более плавную работу и получение чистого и достаточно точного отверстия.
 [1]

Цилиндрические зенкеры для зенкования имеют на торце несколько радиально расположенных режущих кромок и направляющую цапфу, которая фиксирует положение зенкера относительно оси обрабатываемого отверстия. Цапфа зенкера должна входить в отверстие с небольшим зазором. Цапфы обычно делают сменными. Это позволяет использовать зенкер для обработки различных по диаметру отверстий и облегчает заточку зубьев по торцу.
 [2]

Цилиндрические зенкеры затачивают по задней поверхности, а конические — по передней.
 [3]

Цилиндрические зенкеры применяются для обработки цилиндрических отверстий, плоские — для обработки ступенчатых и фасонных отверстий в деталях, изготовленных из цветных металлов.
 [4]

Цилиндрический зенкер имеет следующие части: 1) режущая ( заборная) часть, несущая режущие кромки, расположенные под углом в плане ср 45 н — 60; она выполняет основную работу резания; калибрующая ( направляющая) часть, имеющая узкие фаски и служащая для направления зенкера в отверстии в процессе резания; 3) хвостовик, служащий для закрепления зенкера.
 [5]

Цилиндрические зенкеры служат для обработки торцов у литых бобышек и отверстий под цилиндрические головки винтов.
 [6]

Цилиндрические зенкеры имеют канавки от 4 для зенкеров диаметром до 13 мм и до 10-для зенкеров большего диаметра.
 [8]

Цилиндрические зенкеры применяют для зенкования цилиндрических потаев или торцевания поверхности изделия возле отверстия, а также для расширения отверстий.
 [9]

Цилиндрические зенкеры бывают дельные ( фиг. Примеры применения цилиндрических зенкеров приведены на фиг.
 [10]

Цельный цилиндрический зенкер ( рис. 5.17) состоит из режущей части 1, направляющей 2, шейки 3 и хвостовика 4 с конусом Морзе N.
 [11]

Конструктивную разновидность представляют собой цилиндрические зенкеры с насадной режущей головкой, насаживаемой на специальную оправку.
 [13]

Наименования конструктивных элементов цилиндрического зенкера идентичны спиральному сверлу.
 [14]

Наименование основных конструктивных элементов цилиндрического зенкера приведено на фиг. Режущая или заборная часть зенкера выполняет основную работу резания. Калибрующая часть обеспечивает направление зенкера в отверстии и придает ему окончательные размеры и чистоту поверхности ленточками, служащими вспомогательными режущими кромками. Ширина ленточки колеблется в зависимости от диаметра зенкера в пределах 0 8 — 2 0 мм и обычно равна 1 2 — 1 3 мм.
 [15]
