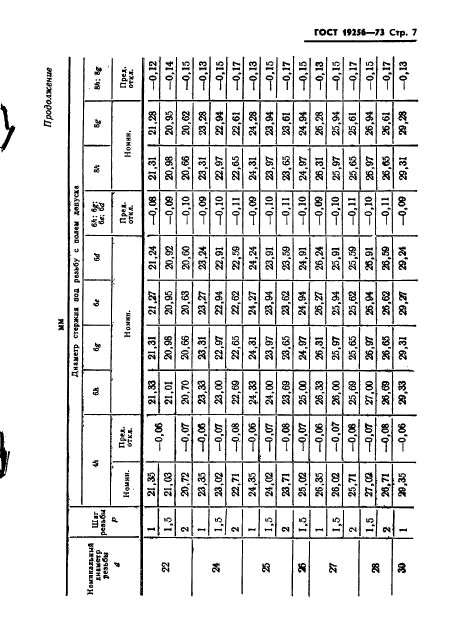

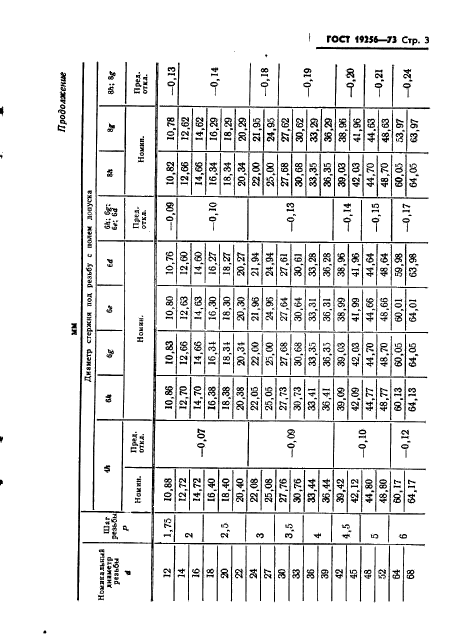

Диаметр резьбы под накатку: ГОСТ 19256-73 — Стержни под накатывание метрической резьбы. Диаметры

Содержание

Диаметр отверстия под метрическую резьбу: с помощью таблицы и без

Несмотря на простоту нарезки внутренней резьбы в сравнении со многими другими металлорежущими операциями, что вполне доступно к выполнению при минимальном наборе инструментов в бытовых условиях, необходимо выполнить некоторые требования для получения надежного соединения. Одно из этих требований – точный подбор диаметра отверстия под номинальный размер метрической резьбы. Если он будет ниже необходимого, то существует риск поломки метчика, если больше – то будет ослабление резьбового соединения, деформация нитей и выход из строя детали. Рассмотрим особенности подбора сверла под диаметр метрических резьб.

Выбор диаметра с помощью таблицы

Подобрать необходимый диаметр сверла можно с помощью приведенной ниже таблицы или другой справочной документации.

Для получения искомого значения необходимо знать два параметра – номинальный диаметр резьбы (d) и её шаг (Р). Первое представляет собой расстояние между противоположными вершинами витков винтовой линии. Шаг резьбы – это расстояние между вершинами соседних витков. Зная эти значения можно легко определить потребный диаметр сверла для подготовки отверстия.

Упрощенный подбор

Вполне возможно, что не всегда в вашем распоряжении будет таблица для выбора диаметра. В том случае, если к резьбовому соединению не предъявляются высокие требования и оно не будет подвергаться повышенным нагрузкам, то можно определить искомое значение по простой формуле:

Дотв = d – P

Где Дотв – это потребный диаметр отверстия; d – номинальный диаметр резьбы и р – её шаг

Так, если взять резьбу М5х0,8 то мы получим диаметр с отверстия равный: 5-0,8=4,2 мм.

Также хотим отметить, что при ручной нарезке резьбы в бытовых условиях или в слесарной мастерской допускается небольшое увеличение диаметра отверстия относительно табличного значения. В целом же, подбор диаметра отверстия под резьбу регулирует ГОСТ 19257-73.

Особенности нарезки

Перед использованием метчика необходимо произвести сверление отверстия, диаметр которого вы определили по указанной выше методике. Далее приходит очередь метчика. Для получения витков соответствующих требованиям к данному типу резьб необходима постепенная нарезка. Металл тонкими слоями поэтапно снимается с обрабатываемой поверхности, образуя требуемую форму витков. Поэтому при одном проходе резьбонарезной инструмент разделен на отдельные черновые и чистовые участки. Второй вариант – это использовании набора из двух или трех метчиков, которыми поочередно, в порядке присвоенного номера, производится нарезка резьбы во внутреннем отверстии.

При нанесении резьбы необходимо установить метчик строго вертикально относительно поверхности детали. Производить нарезку следует с помощью воротка, наиболее удобным является вариант конструкции с трещоткой. Деталь должна быть надежно зафиксирована, нарезка производится путем вращения резьбонарезного инструмента по часовой стрелке. Для удаления стружки необходимо чередовать рабочие вращения метчика с обратными. Как правило, после совершения половины оборота по часовой стрелке необходимо произвести четверть оборота назад.

Для облегчения процесса нарезки и отвода тепла рекомендуется использование смазочных материалов. Для этих целей может быть использован солидол, олифа для стали, керосин или скипидар для алюминия. Также возможно использование и машинных масел.

обозначение на чертежах, как делать монтаж обсадных изделий, накатку, какому госту должны соответствовать диаметр коммуникаций, применение резьбовых заглушек

В данной статье будут рассмотрены резьбы трубные, их основные характеристики, стандарты и нюансы нарезания резьбы.

В процессе монтажа водопровода, отопления и т.д. важное значение получает качество нарезанной резьбы, в первую очередь – ее соотношение с осью трубы. Например, труба с резьбой, сделанной на токарном станке, особенно при помощи резца, имеет соосность, приближенную к идеальной, что редко достигается при ручном нарезании резьбы плашкой.

Труба обсадная с резьбой

Согласно справочников, резьба представляет собой винтовую канавку с постоянным сечением и шагом, нанесенную на поверхности деталей машин слабоконической или цилиндрической формы, таких как винты и болты, а также на соответствующих поверхностях деталей, соединяемых с ними – например, гайки.

В домашних условиях чаще всего применяется трубная цилиндрическая резьба, причем наравне с метрической в нашей стране повсеместно используется дюймовая резьба.

В случае метрической резьбы основные характеристики – это шаг (расстояние по оси детали между ближайшими впадинами или гребнями резьбы, выражаемое в мм) и диаметр, а в случае дюймовой – диаметр резьбы в дюймах или частях дюйма и количество нарезанных на длину одного дюйма ниток (витков).

Важно: 1 дюйм (1”) составляет 25,4 мм.

Обсадная труба с резьбой

В случае, когда применяется цилиндрическая резьба трубная гост допускает использование новой, нестандартной единицы измерения – трубного дюйма, равной 33,249 мм. Он появился путем добавления к внутреннему диаметру трубы (в дюймах) толщины обеих ее стенок. Таким образом в случае дюймовой трубы диаметр составляет 33,249 мм, полудюймовой трубы – 21,25 мм.

Полезно: дюймовая резьба также отличается от метрической более острыми гребнями (впадинами) – 55° у дюймовой и 60° у метрической, а нитки резьбы обладают несколько закругленными вершинами.

Чаще всего применяется в быту резьба трубная 3 4 и 1/2, имеющая на дюйм 14 ниток с шагом резьбы в 1,814 мм. В случае труб с диаметрами 1, 1¼, 1½ и 2 дюйма количество ниток на один дюйм составляет 11 при шаге в 2,309 мм.

Полезно: при диаметре трубы от 1 до 6 дюймов трубные резьбы имеют также 11 ниток и шаг в 2,309 мм.

Шаг и тип резьбы можно определить с помощью инструмента, именуемого резьбомером, а также при помощи штангенциркуля или линейки. Шаг метрической резьбы определяют путем измерения расстояния между гребней нескольких ниток, после чего делят полученное значение на количество ниток. В случае дюймовой резьбы достаточно сосчитать количество ниток, умещающееся на 1 дюйме.

Стандарты трубных резьб

Трубная цилиндрическая резьба G

Пример трубной резьбы

Используемая в резьбовых цилиндрических соединениях и соединениях, где цилиндрическая внутренняя резьба соединяется с конической наружной цилиндрическая резьба для трубы (ГОСТ 6211-81).

Основой является резьба трубная – обозначение BSW, кроме того, данная резьба совместима с BSP.

Соответствует следующим стандартам:

ГОСТ 6357-81 об основных нормах взаимозаменяемости для резьбы трубной цилиндрической;
EN-10226;
JIS B0202;
DIN 259;
ISOR228;
BS 2779.

Представляет собой дюймовую резьбу, имеющую при вершине угол профиля в 55° и нарезаемую на трубах, размер которых не превышает 6″ (для труб выше 6″ производится сварка). Обозначение резьбы трубной согласно ГОСТ 6357-81: используется буква Gс числовым значением в дюймах условного прохода в трубе.

Трубная коническая резьба R

Пример конической трубной резьбы

Трубная коническая резьба, применяется для резьбовых конических соединений канализационных и водопроводных труб, а также для соединений конической наружной резьбой с цилиндрической внутренней резьбой согласно гост на трубную резьбу 6357-81. Основа – резьба BSW, также является совместимой с резьбой BSPT.

Соответствует стандартам:

ГОСТ 6211-81 об основных нормах взаимозаменяемости для резьбы трубной конической;
JIS B0203;
ISO R7;
BS 21;
DIN 2999.

Представляет собой дюймовую резьбу, конусность которой составляет 1:16 при угле конуса в 3°34’48″ и угле профиля у вершины 55°. Обозначение трубной резьбы на чертежах: наружная резьба – буква R, внутренняя – Rc (согласно ГОСТ 6211-81), далее в числовом значении номинальный диаметр резьбы (дюймы), в случае если резьба левая – буквыLH. Пример: резьбу, номинальный диаметр которой составляет 1¼», обозначают: R 1¼».

Коническая резьба NPT

Пример резьбы NPTF

В случае конусной резьбы конусность равна 1:16, угол конуса составляет 3°34’48″, цилиндрическая резьба NPSсоответствует ANSI/ASME B1.20.1. Угол профиля у вершины равен 60°, высота профиля теоретическая Н=0,866025Р.

Соответствует гост резьба трубная дюймовая коническая, угол профиля которой равен 60° (6111-52). Согласно стандарту предусмотрены размеры резьбы, составляющие 1/16 – 24″.

Данная резьба на трубе обозначается символами MNPTв случае резьбы наружной или FNTP – в случае внутренней и числовым значением в дюймах диаметра резьбы номинального. Так, резьба внутренняя, номинальный диаметр которой равен ¼», будет обозначаться так: FNPT ¼».

Нарезание резьбы на трубы

Метчик для трубной конической резьбы

Рассмотрим, как выполняется накатка резьбы на трубу. В случае необходимости дополнительного отвода в водопроводной трубе (например – при подключении посудомоечной машины), возможно использование сварки, но можно воспользоваться и другим способом – заменой прямого участка трубы тройником. В тройник и будет вкручен отвод.

Важно: соединения при помощи резьбы являются более предпочтительными, чем сварные, поскольку в дальнейшем можно произвести демонтаж соединения, например – чтобы установить заглушки для труб резьбовые, а нарезка резьбы может быть выполнена даже при отсутствии нужных навыков.

Заглушки резьбовые для труб

Тем не менее в домашних условиях нечасто возникает необходимость в нарезке резьбы на трубе, поэтому вполне достаточно использовать для этих целей обычные слесарные тиски, вороток (плашкодержатель) и набор плашек к воротку. Диаметры и типы плашек могут различаться в зависимости от вида требуемой резьбы на трубе и ее диаметра.

Важно: следует помнить, что при соединении трубопроводов применяется дюймовая цилиндрическая резьба.

На торцах плашек имеются клейма, в которых имеется необходимая информация, в первую очередь – обозначение резьбы и марка стали, из которой данная плашка изготовлена:

Буква «Л» в клейме означают плашку с левой резьбой;
На марку стали следует обращать внимание в случае нарезания резьбы в нержавеющей стали высокой прочности.
При этом следует выбирать плашки Р18 (лучше – с маркировкой Р18Ф2, где «Ф» означает, что в инструментальной стали содержится легирующая добавка в виде ванадия до 2%). Можно также применять распространенную плашку с маркировкой Р9.

Различают также разрезные и неразрезные (цельные) плашки. Использование разрезных плашек позволяет нарезать резьбу на трубе более точно за счет неоднократного прохождения резьбы с корректированием ее диаметра при каждом проходе с помощью стопорного винта воротка.

Полезно: при серьезном выполнении монтажа трубопровода просто необходимыми являются разрезные плашки с соответствующими диаметрами, т.к. с их помощью может быть нарезана резьба, имеющая так называемый «сбег».

Наиболее распространенными считаются круглые плашки, но при ручном нарезании резьбы также иногда применяются и раздвижные плашки, закрепляемые в специальные косые клуппы с номерами 1-6

Несмотря на то, что нарезание резьбы на трубы в домашних условиях требуется очень редко, сталкиваться с ней приходится постоянно, поскольку конструкция практически любого сантехнического прибора содержит ту или иную резьбу. Кроме того, с помощью резьбовых соединений производится и подключение сантехнических элементов, соединение отдельных участков трубопровода и т.д.
