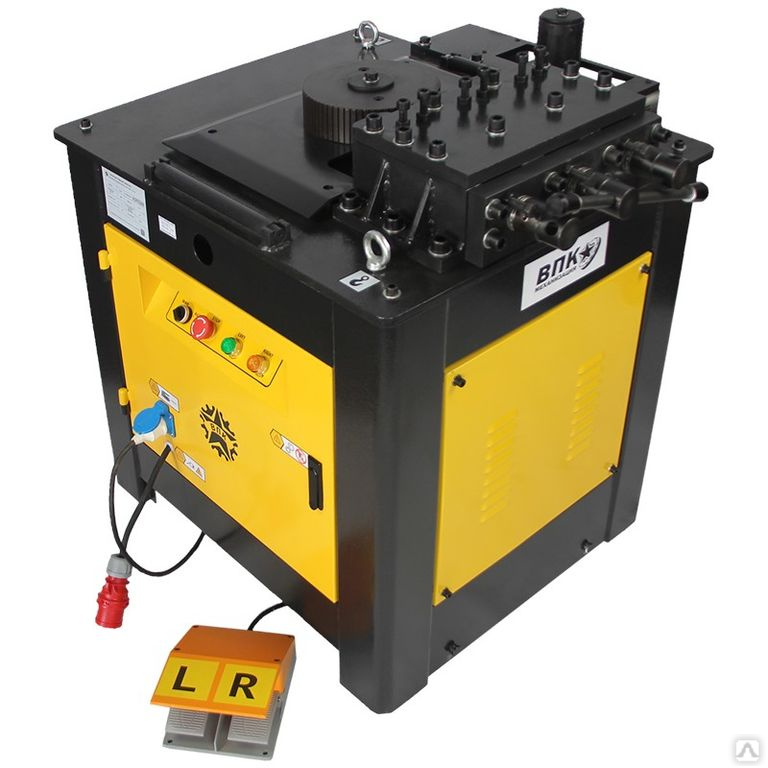

Станок для гибки арматуры Г-55
Станок для гибки арматуры Г-55 самый высокопроизводительный из серии гибочных станков торговой марки VPK. Обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Усиленные передаточные пары позволяют обрабатывать стержни арматуры большого диаметра. Станок Г-55 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения и полосы.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-55 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной « ванне »
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек
- до 7.6 гибов в минуту как одного, так и нескольких прутков
- все элементы станка хорошо закреплены и защищены
- электродвигатель 4 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатации замена
- масла один раз в год
В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц, кВт | Скорость вращения рабочего диска, об/мин | Класс арматуры ГОСТ 5781-82 и 10884-94 | Габариты,мм ДхВХШ | Вес, кг | Масло, л | |||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
кол-во прутков при единовременной гибке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый øарматуры,мм | |||||||||||||||||
| Г-55 | 4 | 7.6 | 55 | 36 | 22 | 50 | 32 | 18 | 42 | 28 | 18 | 42 | 28 | 18 | 910х700х910 | 595 |
22
|
- Станок для гибки арматуры СГА-40
- Станок для гибки арматуры СГА-55
- Машина гибочная МГА (станок для гибки арматуры)
- Гибочные станки СГА-1, СГА-1ЭБ, СГА-50
- Станок для гибки арматуры GW-40
- Станок для гибки арматуры GW-42
- Станок для гибки арматуры GW-50
- Станок для гибки скоб и хомутов из арматуры Г-16
- Станок для гибки дуг и спиралей ГС-32
- Станок для гибки арматуры Г-35
- Станок для гибки арматуры Г-40
- Станок для гибки арматуры Г-42
- Станок для гибки арматуры Г-50
Гибка и правка арматуры класса 60
Гибка и правка арматуры класса 60
Типы ресурсов
Загрузка PDF (бесплатно)
Отчеты об исследованиях
Исследовательская заметка, RN-1982-1
16 стр.
— 1982 (исходный отчет)
82 под заголовком Арматурный стержень для гибки и правки класса 60 . В отчете описана серия испытаний на изгиб и выпрямление арматурных стержней класса 60, проведенных Wiss, Janney, Elstner & Associates, Inc. (WJE № 78282, 6 апреля 1982 г.). Среди тестовых переменных были источники мельницы (3), размеры стержня (№ 5, № 8 и № 11), диаметры изгиба (ACI 318 и половина ACI 318), ориентация оси изгиба (слабая и сильная), температура (30 ° F). , комнатная температура и 1500° F), а также углы изгиба (15, 30, 45, 60, 75 и 90 градусов). Отчет CRSI отсутствовал на складе в течение нескольких лет, но представленное в нем исследование по-прежнему актуально и ценно для сообщества железобетонных изделий, поэтому оно было дословно перепечатано здесь, в этом Исследовательском примечании.
Часто встречающаяся строительная проблема заключается в том, что частично встроенный арматурный стержень требует сгибания или выпрямления. Возможно, потребуется согнуть стержень из-за неправильного изготовления, неточной установки или для обеспечения доступа.
Согнутый стержень может потребоваться выпрямить по любой из тех же причин или из-за того, что он был случайно согнут во время строительства. Изгиб или выпрямление в полевых условиях можно выполнить, поместив стальную трубу на стержень и потянув за стержень. Меньшие стержни можно тянуть вручную.
Серия испытаний на изгиб и выпрямление арматурного стержня класса 60 была проведена для Технического комитета CRSI Ассоциации производителей арматурного стержня. В лаборатории моделировали изгиб и правку в полевых условиях для различных диаметров и углов изгиба. Воздействие на стержни оценивали путем наблюдения и последующего испытания на растяжение.
Это всего лишь образец…
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Praesent sucipit iaculis libero sed tristique. Quisque mollis dolor non Tellus Placerat vitae sodales lectus porta. Curabitur ut Suscipit Tellus. Maecenas rhoncus, ante vitae vehicula vestibulum, metus sapien dapibus tellus, et mattis dolor neque vitae nisl.
Nullam eleifend ultrices ipsum eget pretium. Curabitur semper metus ut ante adipiscing nec volutpat sem rutrum. Nullam a nisi lacus, non interdum ante. Vivamus ante augue, commodo vel egestas sed, pharetra nec dui. Quisque sed Tellus Felis. Donec ipsum mauris, sagittis eu accumsan in, aliquam non ipsum.
Vestibulum tempor nunc nec felis scelerisque eget elementum erat dignissim. Ut vel ipsum mollis orci venenatis luctus. Aenean vehicula quam vel quam porttitor ac iaculis elit pulvinar. Proin consequat, ipsum eu venenatis semper, justo turpis posuere tortor, ac placerat metus nisl et lectus. Nulla cursus dui id nunc ullamcorper sed semper nisl lobortis. Aliquam erat volutpat. Phasellus arcu ante, imperdiet in ornare sed, laoreet eu massa.
Причины, по которым арматура ломается в процессе гибки
Когда дело доходит до строительства, стальная арматура или арматура является одним из наиболее важных используемых материалов. Он придает бетону прочность на растяжение, что помогает зданиям и другим конструкциям выдерживать большие нагрузки.
Однако арматура не является неразрушимой. На самом деле, он может легко сломаться, если с ним неправильно обращаться.
Существует несколько причин, по которым арматура может сломаться, а не согнуться. Во-первых, сталь, используемая для изготовления арматуры, неоднородна по качеству. Марка или прочность стали может варьироваться в зависимости от производителя. Это может затруднить определение того, какой вес на самом деле может выдержать определенный кусок арматуры. Чем дешевле арматура, тем шире диапазон различных металлов, используемых в ней, чтобы сделать ее дешевле. Во избежание этих потенциальных опасностей необходимо всегда приобретать арматуру высокого качества у известного поставщика или производителя.
Другая причина, по которой арматурный стержень может сломаться, заключается в том, что он не закреплен должным образом. Арматуру необходимо связать или приварить на месте, чтобы она не перемещалась в процессе строительства. Если он не закреплен должным образом, арматурный стержень может сместиться и создать нагрузку на бетон, что приведет к его растрескиванию или поломке.
Чтобы уменьшить случайное растрескивание в бетоне, вы можете ознакомиться с нашей статьей « 4 преимущества мягкой резки сырого бетона ».
Арматура может сломаться, если ее слишком сильно согнуть. Арматура предназначена для изгиба, но у нее есть предел. Если он согнут слишком сильно, сталь может треснуть. Вот почему важно следовать инструкциям производителя при гибке арматуры. Использование подходящих инструментов для гибки арматуры, таких как электрический или ручной станок для гибки арматуры, может свести к минимуму вероятность поломки арматуры во время гибки.
Когда вы сгибаете любой тип металла, вы ослабляете его структуру, при использовании ручного стиля гибки требуется умение сохранять структуру неповрежденной, всегда рекомендуется иметь равномерный изгиб, для которого потребуется электрический гибочный станок для арматуры, который создает равномерный изгиб за один проход вместо возможности приложения разного давления во время ручного изгиба.
Наконечники для гибки арматуры
1. Никогда не перекручивайте и не сгибайте арматуру, если вы скрутили или изогнули ее, арматура теперь бесполезна, так как ее прочность уменьшилась. Использование устройства для гибки арматуры, соответствующего классу арматуры , которую вы сгибаете, значительно облегчит сгибание.
2. Если это крупная коммерческая работа, всегда консультируйтесь со структурным архитектором, чтобы убедиться, что изгибы арматуры соответствуют спецификациям, указанным в планах.
3. Это может показаться здравым смыслом, но всегда проверяйте размер используемой арматуры, иногда в партии смешиваются меньшие или большие размеры, и вы можете случайно выбрать неправильный размер, что ослабит общую конструкцию.
Хотя арматура является прочным и долговечным материалом, она не является неразрушимой. Есть несколько причин, по которым арматура может сломаться, а не согнуться. Понимая эти причины, вы можете помочь предотвратить поломку арматуры во время вашего следующего строительного проекта.
