Балки двутавровые (двутавры) по ГОСТ 8239-89
Главная / Металлопрокат / Балка (двутавровая) / Балки двутавровые (двутавры) по ГОСТ 8239-89
Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%

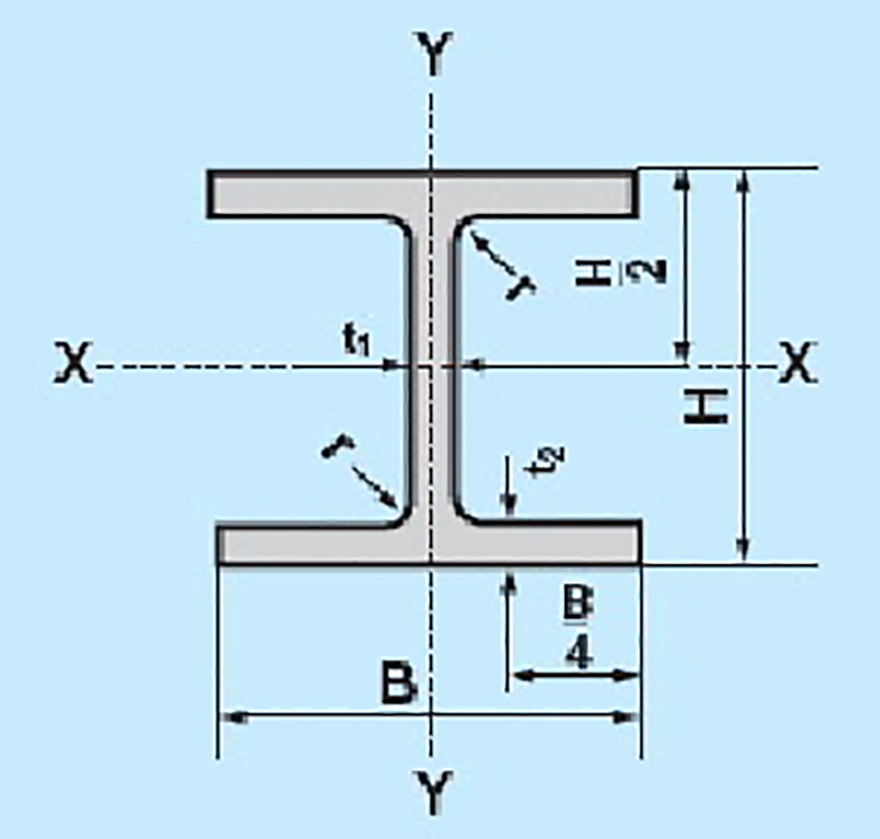

Рис. Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%
Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки.
Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89
№
балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м
h b s t
10 100 55 4,5 7,2 9,456 105,6
12 120 64 4,8 7,3 11,54 86,62
14 140 73 4,9 7,5 13,68 73,09
16 160 81 5 7,8 15,89 62,94
18 180 90 5,1 8,1 18,35 54,50
18а 180 100 5,1 8,3 19,92 50,20
20 200 100 5,2 8,4 21,04 47,53
20а* 200 110 5,2 8,6 22,69 44,08
22 220 110 5,4 8,7 24,04 41,60
22а* 220 120 5,4 8,9 25,76 38,82
24 240 115 5,6 9,5 27,34 36,57
24а* 240 125 5,6 9,8 29,40 34,02
27 270 125 6 9,8 31,53 31,71
27а* 270 135 6 10,2 33,88 29,51
30 300 135 6,5 10,2 36,48 27,41
30а* 300 145 6,5 10,7 39,17 25,53
33 330 140 7 11,2 42,25 23,67
36 360 145 7,5 12,3 48,55 20,60
40 400 155 8,3 13 56,96 17,56
45 450 160 9 14,2 66,50 15,04
50 500 170 10 15,2 78,64 12,72
55 550 180 11 16,5 92,66 10,79
60 600 190 12 17,8 108,0 9,263
Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.
3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.
для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;
для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.
Балка двутавровая обыкновенная — Металлопрокат
- Главная
- Продукция
- Сортовой
- Балка (Двутавр) org/ListItem»>Балка двутавровая обыкновенная
Описание
Номер двутавра |
Размеры, мм |
Площадь попер. сечения, см2 |
Масса 1 м, кг | |||||
---|---|---|---|---|---|---|---|---|
h |
b |
s |
t |
R |
r | |||
10
|
100
|
55
|
4,5
|
7,2
|
7,0
|
2,5
|
12,0
|
9,46
|
12
|
120
|
64
|
4,8
|
7,3
|
7,5
|
3,0
|
14,7
|
11,50
|
14
|
140
|
73
|
4,9
|
7,5
|
8,0
|
3,0
|
17,4
|
13,70
|
16
|
160
|
81
|
5,0
|
7,8
|
8,5
|
3,5
|
20,2
|
15,90
|
18
|
180
|
90
|
5,1
|
8,1
|
9,0
|
3,5
|
23,4
|
18,40
|
20
|
200
|
100
|
5,2
|
8,4
|
9,5
|
4,0
|
26,8
|
21,00
|
22
|
220
|
110
|
5,4
|
8,7
|
10,0
|
4,0
|
30,6
|
24,00
|
24
|
240
|
115
|
5,6
|
9,5
|
10,5
|
4,0
|
34,8
|
27,30
|
27
|
270
|
125
|
6,0
|
9,8
|
11,0
|
4,5
|
40,2
|
31,50
|
30
|
300
|
135
|
6,5
|
10,2
|
12,0
|
5,0
|
46,5
|
36,50
|
33
|
330
|
140
|
7,0
|
11,2
|
13,0
|
5,0
|
53,8
|
42,20
|
36
|
360
|
145
|
7,5
|
12,3
|
14,0
|
6,0
|
61,9
|
48,60
|
40
|
400
|
155
|
8,3
|
13,0
|
15,0
|
6,0
|
72,6
|
57,00
|
45
|
450
|
160
|
9,0
|
14,2
|
16,0
|
7,0
|
84,7
|
66,50
|
50
|
500
|
170
|
10,0
|
15,2
|
17,0
|
7,0
|
100,0
|
78,50
|
55
|
550
|
180
|
11,0
|
16,5
|
18,0
|
7,0
|
118,0
|
92,60
|
60
|
600
|
190
|
12,0
|
17,8
|
20,0
|
8,0
|
138,0
|
108,00
|
Характеристики
Возможность поставки | Поставка в хлыстах |
Длина хлыста, м | от 4 до 24 |
Марка стали | Ст3 / 09Г2С |
Документы
ГОСТ 8239-89
657.5 Кб
Поделиться
Назад к списку
Наши специалисты ответят на любой интересующий вопрос по товару
Задать вопрос
Калькулятор металлопроката
Точные рассчеты и вся документация в одном месте.

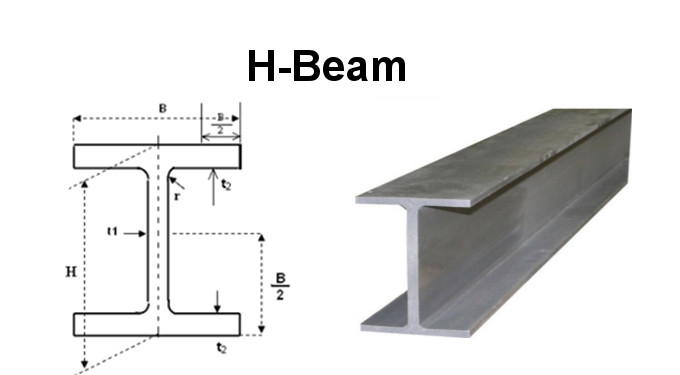

Американские широкополочные балки
Свойства американских широкополочных балок согласно ASTM A6 в метрических единицах указаны ниже.
- Американские широкополочные балки в соответствии с ASTM A6 — Имперские единицы
Для полной таблицы со статическими параметрами — момент инерции и модуль упругого сечения — поверните экран!
Обозначение | Размеры | Статические параметры | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Moment of Inertia | Elastic Section Modulus | |||||||||||||||
Imperal (in x in x lb/ft) | Metric (mm x mm x kg/m) | Depth — h — (мм) | Ширина — W — (мм) | . (мм) | Зона секции (см 2 ) | Вес (кг/м) | I x (CM 4 ) 202090 | 9. | 5 | 5 5 (CM 4 ) (CM 4 ). cm 4 ) | S x (cm 3 ) | S y (cm 3 ) | ||||
W 4 x 4 х 13 | Ш 100 х 100 х 19.3 | 106 | 103 | 7.1 | 8.8 | 24.7 | 19.3 | 475.9 | 160.6 | 89.9 | 31.2 | |||||
W 5 x 5 x 16 | W 130 x 130 x 23.8 | 127 | 127 | . 0133 6.1 | 9.1 | 30.4 | 23.8 | 885.5 | 311 | 139.5 | 49 | |||||
W 5 x 5 x 19 | W 130 x 130 x 28.1 | 131 | 128 | 6.9 | 10.9 | 35.9 | 28.1 | 1099 | 381.4 | 167.7 | 59.6 | |||||
W 6 x 4 x 9 | W 150 x 100 x 13.5 | 150 | 100 | 4.3 | 5.5 | 17.3 | 13.5 | 685.5 | 91.8 | 91.4 | 18.4 | |||||
W 6 x 4 x 12 | W 150 x 100 x 18.0 | 153 | 102 | 5.8 | 7.1 | 22.9 | 18 | 915. 9 | 125.9 | 122.1 | 25.4 | |||||
W 6 x 4 x 16 | W 150 x 100 x 24.0 | 160 | 102 | 6.6 | 10.3 | 30.6 | 24 | 1342 | 182.6 | 167.8 | 35.8 | |||||
W 6 x 6 x 15 | W 150 x 150 x 22.5 | 152 | 152 | 5.8 | 6.6 | 28.6 | 22.5 | 1206 | 386.6 | 158.6 | 50.9 | |||||
W 6 x 6 x 20 | W 150 x 150 x 29.8 | 157 | 153 | 6.6 | 9.3 | 37.9 | 29.8 | 1714 | 555.5 | 218.4 | 72.6 | |||||
W 6 x 6 x 25 | W 150 x 150 x 37. 1 | 162 | 154 | 8.1 | 11.6 | 47.4 | 37.1 | 2220 | 706.8 | 274.1 | 91.8 | |||||
W 8 x 4 x 10 | W 200 x 100 x 15.0 | 200 | 100 | 4.3 | 5.2 | 19.1 | 15 | 1280 | 86.9 | 128 | 17.4 | |||||
W 8 x 4 x 13 | W 200 x 100 x 19.3 | 203 | 102 | 5.8 | 6.5 | 24.8 | 19.3 | 1662 | 115.4 | 163.7 | 22.6 | |||||
W 8 x 4 x 15 | W 200 x 100 x 22.5 | 206 | 102 | 6.2 | 8.0 | 28. 6 | 22.5 | 2004 | 142 | 194.5 | 27.8 | |||||
W 8 x 5.25 x 18 | W 200 x 135 x 26.6 | 207 | 133 | 5.8 | 8.4 | 33.9 | 26.6 | 2587 | 329.8 | 250 | 49.6 | |||||
W 8 x 5.25 x 21 | W 200 x 135 x 31.3 | 210 | 134 | 6.4 | 10.2 | 39.7 | 31.3 | 3139 | 409.6 | 290 | 61.1 | |||||
W 8 x 6.5 x 24 | W 200 x 165 x 35. 9 | 201 | 165 | 6.2 | 10,2 | 45,7 | 35,9 | 3438 | 764.39349349349349349349349349349349349349349349349344934349343493434343434934343434934343434343434934н.0134 | |||||||
W 8 x 6.5 x 28 | W 200 x 165 x 41.7 | 205 | 166 | 7.2 | 11.8 | 53.2 | 41.7 | 4088 | 900.5 | 399 | 108.5 | |||||
W 8 x 8 x 31 | W 200 x 200 x 46.1 | 203 | 203 | 7.2 | 11.0 | 58.9 | 46.1 | 4545 | 1535 | 448 | 151.2 | |||||
W 8 x 8 x 35 | W 200 x 200 x 52 | 206 | 204 | 7. 9 | 12.6 | 66.5 | 52 | 5268 | 1784 | 512 | 174.9 | |||||
W 8 x 8 x 40 | W 200 x 200 x 59 | 210 | 205 | 9.1 | 14.2 | 75.5 | 59 | 6113 | 2040 | 582 | 199.1 | |||||
W 8 x 8 x 48 | W 200 x 200 x 71 | 216 | 206 | 10.2 | 17.4 | 91 | 71 | 7658 | 2537 | 709 | 246.3 | |||||
W 8 x 8 x 58 | W 200 x 200 x 86 | 222 | 209 | 13 | 20.6 | 110 | 86 | 9467 | 3138 | 853 | 300.3 | |||||
W 8 x 8 x 67 | W 200 x 200 x 100 | 229 | 210 | 14.5 | 23.7 | 127 | 100 | 11325 | 3663 | 989 | 348. 9 | |||||
W 10 x 4 x 12 | W 250 x 100 x 17.9 | 251 | 101 | 4.8 | 5.3 | 22.8 | 17.9 | 2254 | 91.3 | 179.5 | 18.1 | |||||
W 10 x 4 x 15 | W 250 x 100 x 22.3 | 254 | 102 | 5.8 | 6.9 | 28.5 | 22.3 | 2901 | 122.6 | 228.4 | 24 | |||||
W 10 x 4 x 17 | W 250 x 100 x 25.3 | 257 | 102 | 6.1 | 8.4 | 32.2 | 25.3 | 3430 | 149.2 | 266.9 | 29.3 | |||||
W 10 x 4 x 19 | W 250 x 100 x 28. 4 | 260 | 102 | 6.4 | 10.0 | 36.3 | 28.4 | 3998 | 177.5 | 307.5 | 34.8 | |||||
Ш 10 x 5,75 x 22 | Ш 250 x 145 x 32,7 | 256 | 6.1 | 9.1 | 41.9 | 32.7 | 4895 | 472.6 | 379.4 | 64.7 | ||||||
W 10 x 5.75 x 26 | W 250 x 145 x 38.5 | 262 | 147 | 6.6 | 11.2 | 49.1 | 38.5 | 6014 | 593.7 | 459.1 | 80.8 | |||||
W 10 x 5.75 x 30 | W 250 x 145 x 44.8 | 266 | 148 | 7.6 | 13.0 | 57 | 44. 8 | 7118 | 703.5 | 535.2 | 95.1 | |||||
Ш 10 x 8 x 33 | Ш 250 x 200 x 49,1 | 247 | 3 | 3 2042 34 | 11.0 | 62.6 | 49.1 | 7069 | 1513 | 572.4 | 149.8 | |||||
W 10 x 8 x 39 | W 250 x 200 x 58 | 252 | 203 | 8.0 | 13.5 | 74.2 | 58 | 8736 | 1884 | 693.4 | 185.6 | |||||
W 10 x 8 x 45 | W 250 x 200 x 67 | 257 | 204 | 8.9 | 15.7 | 85.8 | 67 | 10360 | 2224 | 806.6 | 218 | |||||
Ш 10 x 10 x 49 | Ш 250 x 250 x 73 | 253 | 254 | 8,6 | 14,2 | 92. 9 | 73 | 11290 | 3880 | 892.1 | 305.5 | |||||
W 10 x 10 x 54 | W 250 x 250 x 80 | 256 | 255 | 9.4 | 15.6 | 102 | 80 | 12570 | 4314 | 982.4 | 338.3 | |||||
W 10 x 10 x 60 | W 250 x 250 x 89 | 260 | 256 | 10.7 | 17.3 | 114 | 89 | 14260 | 4841 | 1097 | 378.2 | |||||
W 10 x 10 x 68 | W 250 x 250 x 101 | 264 | 257 | 11.9 | 19.6 | 129 | 101 | 16380 | 5549 | 1241 | 431.9 | |||||
W 10 x 10 x 77 | W 250 x 250 x 115 | 269 | 259 | 13.5 | 22.1 | 146 | 115 | 18940 | 6405 | 1408 | 494. 6 | |||||
W 10 x 10 x 88 | W 250 x 250 x 131 | 275 | 261 | 15.4 | 25.1 | 167 | 131 | 22150 | 7446 | 1611 | 570.6 | |||||
W 10 x 10 x 100 | W 250 x 250 x 149 | 282 | 263 | 17.3 | 28.4 | 190 | 149 | 25940 | 8622 | 1840 | 655.7 | |||||
W 10 x 10 x 112 | W 250 x 250 x 167 | 289 | 265 | 19.2 | 31.8 | 212 | 167 | 30020 | 9879 | 2078 | 745.6 | |||||
W 12 x 4 x 14 | W 310 x 100 x 21 | 303 | 101 | 5. 1 | 5.7 | 26.8 | 21 | 3708 | 98.3 | 244.8 | 19.5 | |||||
W 12 x 4 x 16 | W 310 x 100 x 23.8 | 305 | 101 | 5.6 | 6.7 | 30.4 | 23.8 | 4280 | 115.6 | 280.7 | 22.9 | |||||
W 12 x 4 x 19 | W 310 x 100 x 28.3 | 309 | 102 | 6.0 | 8.9 | 35.9 | 28.3 | 5431 | 158.1 | 351.5 | 31 | |||||
W 12 x 4 x 22 | W 310 x 100 x 32.7 | 313 | 102 | 6.6 | 10.8 | 41.8 | 32.7 | 6507 | 191.9 | 415.8 | 37.6 | |||||
Ш 12 x 6,5 x 26 | Ш 310 x 165 x 38,7 | 310 | 165 | 5,8 | 4 9. 7 | 49.4 | 38.7 | 8527 | 726.8 | 550.1 | 88.1 | |||||
W 12 x 6.5 x 30 | W 310 x 165 x 44.5 | 313 | 166 | 6.6 | 11.2 | 56.7 | 44.5 | 9934 | 854.7 | 634.8 | 103 | |||||
W 12 x 6.5 x 35 | W 310 x 165 x 52 | 317 | 167 | 7.6 | 13.2 | 66.5 | 52 | 11851 | 1026 | 747.7 | 122.9 | |||||
Ш 12 x 8 x 40 | Ш 310 x 200 x 60 | 303 | 203 | 7,5 | 13,1 | 7,50134 | 60 | 12860 | 1829 | 849 | 180. 8 | |||||
W 12 x 8 x 45 | W 310 x 200 x 67 | 306 | 204 | 8.5 | 14.6 | 85.2 | 67 | 14510 | 2069 | 984 | 202.8 | |||||
W 12 x 8 x 50 | W 310 x 200 x 74 | 310 | 205 | 9.4 | 16.3 | 94.8 | 74 | 16450 | 2344 | 1061 | 228.7 | |||||
W 12 x 10 x 53 | Ш 310 x 250 x 79 | 306 | 254 | 8,8 | 14,6 | 101 | 7 | 3990 | 1155 | 314.2 | ||||||
W 12 x 10 x 58 | W 310 x 250 x 86 | 310 | 254 | 9. 1 | 16.3 | 110 | 86 | 19850 | 4455 | 1280 | 350.8 | |||||
W 12 x 12 x 65 | W 310 x 310 x 97 | 308 | 305 | 9.9 | 15.4 | 123 | 97 | 22240 | 7286 | 1444 | 477.8 | |||||
W 12 x 12 x 72 | W 310 x 310 x 107 | 311 | 306 | 10.9 | 17.0 | 136 | 107 | 24790 | 8123 | 1594 | 530.9 | |||||
W 12 x 12 x 79 | W 310 x 310 x 117 | 314 | 307 | 11.9 | 18.7 | 150 | 117 | 27510 | 9024 | 1753 | 587. 9 | |||||
W 12 x 12 x 87 | W 310 x 310 x 129 | 318 | 308 | 13.1 | 20.6 | 165 | 129 | 30770 | 10040 | 1935 | 651.9 | |||||
W 12 x 12 x 96 | W 310 x 310 x 143 | 323 | 309 | 14.0 | 22.9 | 182 | 143 | 34760 | 11270 | 2153 | 729.4 | |||||
W 12 x 12 x 106 | W 310 x 310 x 158 | 327 | 310 | 15.5 | 25.1 | 201 | 158 | 38630 | 12470 | 2363 | 804.8 | |||||
W 12 x 12 x 120 | W 310 x 310 x 179 | 333 | 313 | 18.0 | 28.1 | 228 | 179 | 44530 | 14380 | 2675 | 918. 7 | |||||
W 12 x 12 x 136 | W 310 x 310 x 202 | 341 | 315 | 20.1 | 31.8 | 257 | 202 | 51982 | 16588 | 3049 | 1053 | |||||
W 12 x 12 x 152 | W 310 x 310 x 226 | 348 | 317 | 22.1 | 35.6 | 288 | 226 | 59560 | 18930 | 3423 | 1194 | |||||
W 12 x 12 x 170 | W 310 x 310 x 253 | 356 | 319 | 24.4 | 39.6 | 323 | 253 | 68230 | 21460 | 3833 | 1346 | |||||
W 12 x 12 x 190 | W 310 x 310 x 283 | 365 | 322 | 26.9 | 44.1 | 360 | 283 | 78680 | 24590 | 4311 | 1527 | |||||
W 12 x 12 x 210 | W 310 x 310 x 313 | 374 | 325 | 30. 0 | 48.3 | 399 | 313 | 89560 | 27700 | 4789 | 1705 | |||||
W 12 x 12 x 230 | W 310 x 310 x 342 | 382 | 328 | 32.6 | 52.6 | 437 | 342 | 100510 | 31020 | 5262 | 1892 |
- 1 cm 4 = 10 4 mm 4 = 10 -8 m 4 = 0.024 in 4
- 1 cm 3 = 10 3 mm 3 = 10 -6 m 3 = 0.061 in 3
- 1 cm 2 = 10 2 mm 2 = 10 -4 m 2 = 0.16 in 2
- 1 kg/m = 0.67 lb/ft
- Стальные балки W — допустимые равномерные нагрузки
Пример — преобразование момента инерции из CM
4 в MM 4
I x Moment of Beam W 12 x 12 x 230 IS 100510 CM 4 9. It can be converted to mm 4 by multiplying with 10 4 as
( 100510 cm 4 ) ( 10 4 mm 4 / cm 4 ) = 1005100000 мм 4
= 1005 10 6 мм 4
Стандартный метод для определения размеров американского широкого фланкового луча — это пример W 310 x 250, который является пример 310 x 310 мм глубина, 250 мм ширина и вес 79 кг/м .
Балки двутаврового сечения:
- Великобритания: универсальные балки (UB) и универсальные колонны (UC)
- Европа: IPE. ОН. ХЛ. HD и другие профили
- US: широкие полки (WF) и H профили
Вставка балок в модель Sketchup с помощью расширения Sketchup Engineering ToolBox
