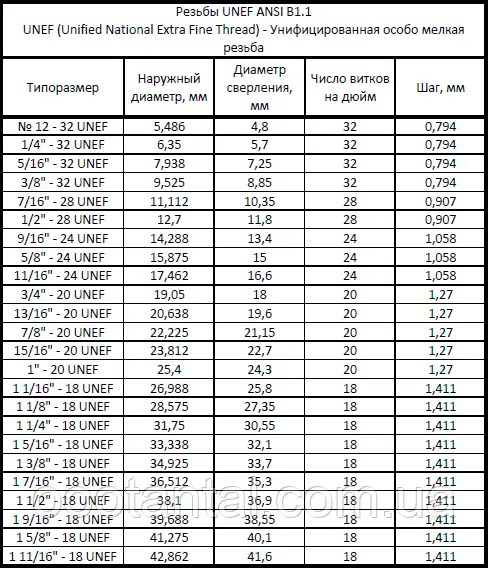

Унифицированные дюймовые резьбы стандарта UN (UNC, UNF и UNEF) получили очень широкое распространение на территории таких стран как США и Канада, где действует дюймовая система измерений.
В данных странах этот стандарт является основным для болтов, винтов, гаек и многих других видов крепежных деталей, используемых в машиностроении и оружейной индустрии. Их изготовление регламентируется и контролируется организациями ASME и ANSI.
Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков, данная резьба также бывает крупная (основная) UNC, мелкая UNF и особо мелкая UNEF. Число витков на дюйм именуется шагом TPI, тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм). Эти параметры связаны соотношением: Р = 1″/ TPI (напомним, что 1″ = 2,54 мм).
В обозначении резьбы указывается ее наружный диаметр – D, за которым следует шаг – TPI (количестве ниток на дюйм) и ее тип – UNC или UNF. Для диаметров менее 1/4″ размер обозначается целым числом от 0 до 12, которое стоит после символа # или №.
Каждому числу соответствует определенный наружный D, точное значение которого можно посмотреть в справочной таблице. Для всех остальных диаметров выше 1/4″ эта величина выражена в дюймах.
С уважением, компания «Мировые Охотничьи Технологии».
E-mail: [email protected]
Инстаграм:
https://www.instagram.com/wht.ru/
https://www.instagram.com/shotkam.russia/
https://www.instagram.com/vortexoptics.ru/
https://www.instagram.com/firstlite.russia/
FB: https://www.facebook.com/WHT.ru/
VK: https://vk.com/whtvk
Pinterest: https://www.pinterest.ru/7c2159d94860a4650bbd4c1c1c0001/
Яндекс Дзен: https://zen.yandex.ru/user/134107566
YouTube: https://www.youtube.com/user/WorldHuntingMedia
Поделиться в соц. сетях:
Вернуться к списку статей
Новости
03.10.2022
Налобные фонари PETZL — хиты и новинки в наличии
02.
08.2022Внимание! Шоу-рум закрыт со 2 по 4 августа 2022 года
27.07.2022
Межсезонная распродажа скидки до 50%
25.07.2022
Скидка 20% на все сапоги для охоты и рыбалки
08.2022Все новости
Стандарты резьб и виды. Дюймовая и метрическая резьба
Используются 2 системы — метрическая и дюймовая. Следовательно, имеются и 2 группы стандартов: метрический и дюймовый. Но, в отличие от многих других стандартов, можно увидеть применение дюймовой резьбы в государствах с метрической системой, и наоборот. Например, для трубной резьбы в России используются британские дюймовые стандарты. Если вернуться к кольцевым пилам, то там можно найти пример использования дюймовой резьбы стандарта UNF в системе крепления кольцевых пил, выпускаемых европейскими фирмами. В отечественной автомобильной промышленности до самого последнего времени кое-где применялась дюймовая резьба по той причине, что работа того или иного завода начиналась с выпуска конструкций, изобретенных в государствах с дюймовой системой измерений, и т.
п. По этой причине и европейские, и американские бренды предлагают резьбонарезной инструмент как метрической, так и дюймовой резьбы.
Стандарты определяют несколько значений шага резьбы при одинаковом значении его диаметра. Различают крупный и мелкий шаг. С крупным шагом необходимо применять тогда, когда внутренняя резьба нарезается в материале с невысокой прочностью (например, в легком сплаве). Резьба с мелким, шагом позволяет применять высокие нагрузки, но и предъявляет большие требования к прочности материала резьбовых деталей. В метрическом стандарте ISO крупный шаг определен в качестве «нормального». Мелкий шаг в странах с метрической системой измерений, хоть и задан во многих стандартах, применяется исключительно редко. В государствах с дюймовой системой обширно используется как резьба, как с мелким, так и с крупным шагом.
Ниже приведены наиболее используемые стандарты. Для них будут указаны размерные ряды для внешних диаметров до 25 мм.
Метрическая резьба
Метрическая резьба имеет треугольный профиль с углом 60° и плоско срезанными вершинами. Диаметр и шаг резьбы выражены в милиметрах. Существует несколько стандартов на метрическую резьбу. Все-таки и в Европе, и в США чаще применяется метрическая резьба стандарта ISO. Метрическая обозначается буквой «М», за которой следует значение наружного диаметра резьбы и, после символа «х», обозначение шага резьбы (например, М12 х 1,25).
Метрическая резьба с нормальным шагом обычно помечается буквой «М», за которой следует значение наружного диаметра резьбы, но шаг при этом не указывается (например М4, М6, М12). Как правило под резьбой ISO подразумевается именно резьба с нормальным (крупным) шагом.
Размерный ряд метрической резьбы с нормальным шагом:
1 х 0,25; 1,2 х 0,25; 1,4 х 0,3; 1,7 х 0,35; 2 х 0,4; 2,3 х 04; 2,6 х 0,45; 3 х 0,5; 3,5 х 0,6; 4 х 0,7; 4,5 х 0,75; 5 х 0,8; 5,5 х 0,9; 6 х 1; 7 х 1; 8 х 1,25; 9 х 1,25; 10 х 1,5; 11 х 1,5; 12 х 1,75; 14 х 2; 16 х 2; 18 х 2,5; 20 х 2,5; 22 х 2,5; 24 х 3.
Метрическая резьба с мелким шагом помечается той же буквой «М», но в обозначение номинала резьбы всегда включается размер шага в мм (например, М12 х 1,25). За рубежом она иногда (например, в заголовках таблиц) может обозначаться буквами «MF» (от «Fine» — «Мелкий»). Метрическая резьба с мелким шагом применяется только в специальных случаях, когда нормальная резьба по стандарту ISO по каким-либо причинам не устраивает разработчиков того или иного узла или агрегата. Приведенный ниже размерный ряд взят из нескольких стандартов и отражает номенклатуру резьбонарезного инструмента для нестандартной резьбы, предлагаемого на европейском рынке.
Размерный ряд метрической резьбы с мелким шагом:
3 х 0,35; 4 х 0,35; 4 х 0,5, 5 х 0,5; 6; 7 х 0,75; 8 х 0,5; 8 х 0,75; 8 х 1; 9х 1; 10 х 0 5; 10 х 0,75; 10 х 1; 10 х 1,25; 11 х 1; 12 х 0,75; 12 х 1; 12 х 1,25; 12 х 1,5; 13 х 1; 13 х 1,5; 14 х 0,75; 14 х 1; 14 х 1,25; 14 х 1,5; 15 х 1; 15 х 1,5; 16 х 1; 16 х 1,5; 18 х 1; 18 х 1,5; 18 х 2; 20 х 1; 20 х 1,5; 20 х 2; 22 х 1; 22 х 1,5; 22 х 2; 24 х 1; 24 х 1,5; 24 х 2; 25 х 1,5.
Инструмент для нарезания резьбы с мелким шагом предлагается только немногими фирмами, специализирующимися на производстве резьбонарезного инструмента. В нашем магазине вы найдете набор для нарезания резьбы для метрической системы и дюймовой резьбы стандарта NPT.
Дюймовая резьба
Ее параметры и требования к ней определены стандартами» UNF (Unified Fine — резьба с мелким шагом) и UNC (Unified Coarse — резьба с крупным шагом), совместно принятыми США, Великобританией и Канадой в 1948 году. Соответствующая этим стандартам резьба, как и метрическая, имеет треугольный плоско срезанный профиль с углом 60. Обозначение резьбы начинается с диаметра резьбы в дробных долях дюйма (1 дюйм («) = 25,4 мм), затем через тире указывается шаг резьбы в числе витков на один дюйм и после него через пробел наименование стандарта. Пример обозначения дюймовой резьбы: 5/8″-18 UNF (внешний диаметр 5/8» = 15,875 мм, 18 витков на дюйм = шаг 1,41 мм, стандарт UNF).
Также применяются несколько разновидностей дюймовой резьбы со скругленными углами профиля.
Резьба Витворта (или Уитворта, вопрос транскрипции), сравнительно старый, но все равно применяемый стандарт британского происхождения (обозначается как «Ww» или «B.S.W.» для нормальной резьбы и B.S.F. для мелкой резьбы). Также имеются еще пара стандартов на резьбу со скругленными углами профиля для деталей, способные переносить высокие нагрузки (стандарт UNJ для авиации и общемашиностроительные UNRF и UNRC для мелкой и крупной резьбы, соответственно). Скругленный профиль не создает концентраторов напряжений и прочность крепежных деталей выше. Такие стандарты чаще используются в США.
Буква «U» в наименованиях стандартов на дюймовую резьбу очень часто опускается, и тогда международные стандарты обозначаются сочетаниями: NF, NC, NJ, NRC, NRF. Также можно встретить трубную резьбу по стандарту NPT.
Если не брать в расчет шаг резьбы, то размерные ряды дюймовой резьбы более компактны, в диапазоне 1/4″ — 1″ (6 — 25 мм) 10 размеров резьб против 12 размеров в этом же диапазоне метрических резьб.
Нo поскольку в странах с дюймовой системой измерений достаточно часто используются обе разновидности резьб, мелкая и крупная, номенклатура реально применяемой дюймовой резьбы шире, чем метрической.
Размерный ряд стандартов Ww (B.S.W) и UNC: 1/8″-40, 5/32″-32, 3/16″-24, 7/32″-24, 1/4″-20, 5/1б»-18, 3/8″-16, 7/16″-14, 1/2″-13, 9/16″-12, 5/8″-11, 3/4″- 10, 7/8″-9, 1″-8.
Размерный ряд стандартов B.S.F и UNF: 1/4″-28, 5/1б»-24, 3/8″-24, 7/16″-20, 1/2″-20, 9/16″-18, 5/8″-18, 3/4″-16, 7/8″-14, 1″-12.
Шаг резьбы
против. Число витков на дюйм (TPI)
Число витков на дюйм (TPI)
Число витков на дюйм, обычно сокращенно TPI, — это термин, часто используемый при описании крепежных изделий.
TPI — это термин, используемый для определения количества витков резьбы в дюйме. Для определения количества ступеней на дюйм измеряется дюйм болта, а затем подсчитываются вершины крепежной детали. На картинке вы можете видеть 5 пиков в дюймовом измерении.
Это означает, что TPI этого крепежа будет равен 5. Если посмотреть на пример размера болта:
1/4″-20 x 2″
1/4″ относится к диаметру болта (в дюймах), -20 относится к числу витков резьбы на дюйм, что означает, что на этом болте имеется 20 витков резьбы на дюйм, и 2″ относится к длине (также в дюймах).
Шаг резьбы
Шаг резьбы — термин, используемый для расчета разницы между двумя резьбами. Для метрических крепежных изделий вместо TPI используется шаг резьбы. Расстояние также измеряется в миллиметрах.
Чтобы измерить шаг резьбы, используйте штангенциркуль и измерьте расстояние от вершины одной резьбы до другой.
M2 x 0,4 x 5M
M2 относится к диаметру болта (в миллиметрах), .4 относится к шагу резьбы в миллиметрах, что означает, что расстояние между вершинами резьбы составляет 0,4 миллиметра, а 5M относится к длина болта в миллиметрах.
Почему это важно
Шаг резьбы и количество витков на дюйм используются для измерения резьбы болта или гайки, чтобы убедиться, что они будут соединены правильно.
Если резьба болта и гайки отличается, они либо заедают, либо срывают резьбу, что приводит к непригодности соединения.
Несколько слов о мелкой и крупной резьбе
Крепеж с мелкой резьбой имеет более плотную спиральную структуру и обычно менее выражен. Застежка с крупной резьбой имеет более глубокую и щадящую резьбу (это означает, что если резьба слегка повреждена, они все еще могут работать). Большинство стандартных и метрических крепежных деталей имеют версии с мелкой и крупной резьбой. Вы можете идентифицировать каждый из них с помощью TPI или шага резьбы.
Для крепежа США вы можете увидеть 1/4″-20 и 1/4″-28. Чтобы определить, какая из них грубая, а какая нормальная, просто возьмите число TPI (20 и 28) и сравните. Помните, что грубая резьба означает, что резьба крупнее, поэтому меньшее количество резьбы может поместиться в пределах дюйма, поэтому 20 означает, что застежка имеет крупную резьбу, а 28 означает, что застежка имеет тонкую резьбу.
*Типы TPI и шаг резьбы будут меняться в зависимости от диаметра крепежа, поэтому вы не всегда увидите 20 и 28.
Для метрических крепежей вы увидите M8 x 1,25 или M8 x 1. Шаг резьбы, расстояние между двумя точками — это второе число, означающее, что чем больше число, тем меньше потоков. Это означает, что M8 x 1,25 — это крупная резьба, а M8 x 1 — мелкая резьба.
Для получения дополнительной информации о крепежных элементах см. Крепеж 101.
Для получения информации о шаге резьбы и числе витков на дюйм посмотрите наше видео на эту тему ниже.
Измерение шага резьбы и количества витков на дюйм |
Измерение шага резьбы и стенограмма TPIПрокрутите вниз, чтобы продолжить чтение Боб: С возвращением в Albany County Fasteners – Крепеж 101. Меня зовут Боб, и сегодня мы поговорим о шаге резьбы и количестве витков на дюйм. . Я познакомлю вас с различными терминами. Итак, давайте начнем. Хорошо, у нас есть небольшой рисунок одного из моих сотрудников, который нарисовал эти болты, они немного кривые, но вы поймете. В основном то, что у вас есть с американскими нитями на дюйм, хорошо, это сколько нитей на самом деле находится в одном дюйме площади резьбы. Итак, когда вы измерите один дюйм, как в этом случае, вы увидите: 1-2-3-4-5 в этом дюйме. Поэтому, когда вы читаете болт, на котором написано 1/4″-20 x 2″, это означает, что диаметр 1/4″ дюйма, 20 витков резьбы на дюйм, то есть витков на дюйм, что будет здесь, а затем 2 дюйма в длину. 2 дюйма в длину будет из-под головы до конца болта. Всякий раз, когда у вас есть такая полная головка, она всегда измеряет болт от под головкой до конца болта. Так что это ваши нити на дюйм. В метрике по-другому. В метрических единицах это шаг резьбы, а не число витков на дюйм. Шаг резьбы – это расстояние между вершинами в миллиметрах. Итак, вот пик, а вот еще один пик, хорошо? Итак, когда вы читаете это, там написано M2 — это диаметр. Таким образом, другими словами, это означает, что это шаг резьбы, который является двумя верхними точками – расстоянием между ними – и затем снова длина от под головкой до конца болта. Это объясняет разницу между резьбой в США на дюйм и шагом резьбы в метрической системе. |
В любом случае, это объяснит вам количество резьб на дюйм в США и шаг резьбы в метрической системе. Это две разные вещи.
0,4 — шаг резьбы, а 5 (5М) миллиметров — длина.Ищете другие блоги, подобные этому?
Подпишитесь, чтобы получать новые блоги прямо на ваш почтовый ящик!
Электронная почта *
Имя *
Фамилия *
Постоянное использование контактов. Пожалуйста, оставьте это поле пустым.
Отправляя эту форму, вы соглашаетесь получать маркетинговые электронные письма от: RAW PRODUCTS CORP, 100 Newfield Ave., Edison, NJ, 08837, https://www.albanycountyfasteners.com. Вы можете отозвать свое согласие на получение электронных писем в любое время, используя ссылку SafeUnsubscribe®, расположенную внизу каждого электронного письма.
Электронная почта обслуживается Constant Contact
UNC и UNF — унифицированная дюймовая резьба
- UNC — унифицированная национальная крупная резьба — сопоставима с метрической резьбой ISO
- UNF — унифицированная национальная мелкая резьба параллельная
- Угол задней поверхности UNC/UNF составляет 60°
Унифицированная резьба бывает трех разных классов:
- для применений, где требуется широкий допуск для облегчения сборки даже с резьбой с небольшими зазубринами
- наиболее часто используемый класс для общего применения
- для применений, где важна плотность посадки и/или точность элементов резьбы
UNC — унифицированная крупная резьба
резьба UNC в соответствии с ANSI B1.1:
| 7 Major | 7 Диаметр (дюйм) | Резьба на дюйм (tpi) | Большой диаметр | Размер резьбонарезного сверла (мм) | |
|---|---|---|---|---|---|
| (in) | (mm) | ||||
| #1 — 64 | 64 | 0. 073 | 1.854 | 1.50 | 0.397 |
| #2 — 56 | 56 | 0.086 | 2.184 | 1.80 | 0.453 |
| #3 — 48 | 48 | 0.099 | 2.515 | 2.10 | 0.529 |
| #4 — 40 | 40 | 0.112 | 2.845 | 2.35 | 0.635 |
| #5 — 40 | 40 | 0.125 | 3.175 | 2.65 | 0.635 |
| #6 — 32 | 32 | 0.138 | 3.505 | 2.85 | 0.794 |
| #8 — 32 | 32 | 0.164 | 4.166 | 3.50 | 0.794 |
| #10 — 24 | 24 | 0.190 | 4.826 | 4.00 | 1.058 |
| #12 — 24 | 24 | 0. 216 | 5.486 | 4.65 | 1.058 |
| 1/4″ — 20 | 20 | 0.250 | 6.350 | 5.35 | 1.270 |
| 5/16″ — 18 | 18 | 0.313 | 7.938 | 6.80 | 1.411 |
| 3/8″ — 16 | 16 | 0.375 | 9.525 | 8.25 | 1.587 |
| 7/16″ — 14 | 14 | 0.438 | 11.112 | 9.65 | 1.814 |
| 1/2″ — 13 | 13 | 0.500 | 12.700 | 11.15 | 1.954 |
| 9/16″ — 12 | 12 | 0.563 | 14.288 | 12.60 | 2.117 |
| 5/8″ — 11 | 11 | 0.625 | 15.875 | 14.05 | 2.309 |
| 3/4″ — 10 | 10 | 0. 750 | 19.050 | 17.00 | 2.540 |
| 7/8″ — 9 | 9 | 0.875 | 22.225 | 20.00 | 2.822 |
| 1″ — 8 | 8 | 1.000 | 25.400 | 22.85 | 3.175 |
| 1 1/8″ — 7 | 7 | 1.125 | 28.575 | 25.65 | 3.628 |
| 1 1/4″ — 7 | 7 | 1.250 | 31.750 | 28.85 | 3.628 |
| 1 3/8″ — 6 | 6 | 1.375 | 34.925 | 31.55 | 4.233 |
| 1 1/2″ — 6 | 6 | 1.500 | 38.100 | 34.70 | 4.233 |
| 1 3/4″ — 5 | 5 | 1.750 | 44.450 | 40.40 | 5.080 |
| 2″ — 4 1/2 | 4 1/2 | 2. 000 | 50.800 | 46.30 | 5.644 |
| 2 1/4″ — 4 1/2 | 4 1/2 | 2.250 | 57.150 | 52.65 | 5.644 |
| 2 1/2″ — 4 | 4 | 2.500 | 63.500 | 58.50 | 6.350 |
| 2 3/4″ — 4 | 4 | 2.750 | 69.850 | 64.75 | 6.350 |
| 3″ — 4 | 4 | 3.000 | 76.200 | 71.10 | 6.350 |
| 3 1/4″ — 4 | 4 | 3.250 | 82.550 | 77.45 | 6.350 |
| 3 1/2″ — 4 | 4 | 3.500 | 88.900 | 83.80 | 6.350 |
| 3 3/4″ — 4 | 4 | 3.750 | 95.250 | 90.15 | 6.350 |
| 4″ — 4 | 4 | 4. 000 | 101.600 | 96.50 | 6.350 |
Пример — Типичное обозначение поток UNC
- 1/4 ”x 20 UNC
US -Bolts — Ужесточенные затяжки
UNFITIF B1.1:
| Большой диаметр (дюймы) | Резьба на дюйм (tpi) | Основной диаметр | Метчик (мм) | 0137 | Pitch (mm) | |
|---|---|---|---|---|---|---|
| (in) | (mm) | |||||
| #0 — 80 | 80 | 0.060 | 1.524 | 1.25 | 0,317 | |
| #1 — 72 | 72 | 0,073 | 1,854 | 1,55 | 0,353 | |
| #2–648 | ||||||
| #2–648 | ||||||
| #2–64 | ||||||
| #2–64 | ||||||
| #2–64 | ||||||
| 0,353 | ||||||
| 0.397 | ||||||
| #3 — 56 | 56 | 0.099 | 2.515 | 2.15 | 0.453 | |
| #4 — 48 | 48 | 0.112 | 2.845 | 2.40 | 0.529 | |
| #5 — 44 | 44 | 0.125 | 3.175 | 2.70 | 0.577 | |
| #6 — 40 | 40 | 0.138 | 3.505 | 2.95 | 0.635 | |
| #8 — 36 | 36 | 0.164 | 4.166 | 3.50 | 0.705 | |
| #10 — 32 | 32 | 0.190 | 4.826 | 4,10 | 0,794 | |
| #12 — 28 | 28 | 0,216 | 5,486 | 4,70 | 0,907 | |
| 198 19001 | ||||||
| 8 10041 | 8 10041 | 198 1. 9007 | ||||
| 198 19001 | 198 1.9007 | 0.250 | 6.350 | 5.50 | 0.907 | |
| 5/16″ — 24 | 24 | 0.313 | 7.938 | 6.90 | 1.058 | |
| 3/8″ — 24 | 24 | 0.375 | 9.525 | 8.50 | 1.058 | |
| 7/16″ — 20 | 20 | 0.438 | 11.112 | 9.90 | 1.270 | |
| 1/2″ — 20 | 20 | 0.500 | 12.700 | 11.50 | 1.270 | |
| 9/16″ — 18 | 18 | 0.563 | 14.288 | 12.90 | 1.411 | |
| 5/8″ — 18 | 18 | 0.625 | 15.875 | 14.50 | 1.411 | |
| 3/4″ — 16 | 16 | 0.  | ||||
