Ресанта САИ-250: описание, схема, разновидности

Содержание

1. В какой комплектации продается
2. Описание профессионального инвертора Ресанта САИ 250
3. Схема аппарата
4. Устройство аппарата
5. Какие платы используются
6. Технические характеристики
7. Где применяется
8. Как работает сварочный инвертор Ресанта
9. Соблюдение безопасности
10. Подготовка к эксплуатации
11. Возможности устройства
12. Преимущества и недостатки
13. Что может привести к поломке
14. Возможные неисправности
15. Проверка микросхемы
16. Самостоятельный ремонт устройства
17. Видеообзор Ресанта САИ 250
18. Где хранить устройство

Для домашних сварочных работ любители и профессионалы используют небольшие инверторы. Компактный и мощный прибор для точной сварки Ресанта САИ 250, схема и его устройство знакомы многим специалистам.

Сварочные инверторы Ресанта пользуются сегодня большой популярностью.

В какой комплектации продается

В линейке оборудования 4 модели. 250А в названии означает диапазон регулировки силы тока 10 — 250. Помимо базовой модели есть еще 3:

• 250К — отличается компактными размерами;
• 250ПН — безопасен при низком входном напряжении сети;
• 250ПРОФ — подходит для сложных работ, выполняемых мастером.

Вместе с самим устройством в комплекте есть:

1. Кабель с держателем электрода.
2. Провод заземления.
3. Технический паспорт.
4. Упаковка.

В комплект входят сам сварочный аппарат, кабель с электродержателем, кабель с клеммой заземления.

Некоторые модели оборудованы стильным кейсом для хранения.

Описание профессионального инвертора Ресанта САИ 250

Самый дорогостоящий в модельном ряде агрегат. Дает возможность работать с электродами различного диаметра — до 6 мм.

Высокоточный аппарат, помогающий создавать ровные швы. Яркий дисплей на передней стороне корпуса обеспечивает контроль за мощностью в процессе работы.

Особенности устройства:

1. Антизалипание. Инвертор сбрасывает до 0 напряжение в случае прилипания электрода к изделию.
2. Hot start. Кратковременное автоматическое увеличение мощности в момент касания детали электродом.
3. Форсаж дуги. Обеспечивает постоянную дугу путем дополнительного наброса тока.
4. Функция контроля силы выходящего тока. Принципиальное отличие профессионального инвертора Ресанта в возможности следить за коэффициентом мощности.

Схема аппарата

Компактность, долговременная работа и точность сварки обеспечиваются высокоскоростными транзисторами IGBT. Эта деталь способна выдерживать высоковольтное напряжение. На электросхеме видно, что принцип действия — изменение входящего переменного тока на постоянный с повышенными показателями частоты и напряжения.

Составляющие схемы:

• выпрямитель;
• инвертор;
• трансформатор;
• высокочастотный выпрямитель;
• схема управления и стабилизации;
• регулятор тока сварки.

Схема устройства Ресанта САИ-250.

Принципиальную схему сварочного инвертора Ресанта САИ 250 используют мастера, самостоятельно ремонтирующие прибор.

Устройство аппарата

Агрегат поставляется в крепком корпусе и оснащен 2 функциональными панелями.

На лицевой части располагаются:

• 2 силовых разъема;
• регулятор величины сварочного тока;
• регулятор форсажа дуги;
• индикаторы сети и перегрева;
• цифровое табло.

На обратной стороне корпуса есть выключатель прибора и гнездо для шнура питания. Инвертор оборудован принудительной системой вентиляции.

Какие платы используются

В большинстве сварочных аппаратов Ресанта САИ 250 ПРОФ установлены платы управления (ПУ) серии GP. В продаже встречаются приборы с платами серии SH. Знание строения ПУ позволит отремонтировать инвертор. При отсутствии понимания внутреннего содержимого оборудования лучше обратиться к помощи мастеров по ремонту.

На Ресанта САИ-250 установлены платы управления серии GP.

Технические характеристики

Инвертор САИ 250 ПРОФ отличается низкой энергопотребляемостью при использовании в диапазоне 100 — 260 В. Стабильность дуги обеспечивается функцией форсажа. Ключевые особенности:

• диапазон рабочего напряжения — 100-260 В;
• максимальная мощность — 8,4 кВт;
• максимальный потребляемый ток — 38 А;
• напряжение холостого хода — 65 В;
• напряжение дуги — 28 В;
• диапазон регулирования сварочного тока — 10-250 А;
• продолжительность нагружения — 70% 250 А;
• максимальный диаметр электрода — 5 мм;
• класс защиты — IP21;
• вес — 8,46 кг;
• длина — 43,50 см;
• ширина — 17,40 см;
• высота — 30,60 см.

Где применяется

Удобный размер и наличие ручек позволяют проводить работы дома и на выезде. Применяется при:

• устранении поломок в хозяйственной технике;
• сварочных работах в автомастерской;
• монтаже заборов и ворот;
• ремонте садовых теплиц и дачного инвентаря;
• монтаже водостоков;
• сервисном ремонте в специализированных центрах и др.

Ресанта САИ-250 применяется при сварочных работах в автомастерской.

Аппараты Ресанта 250 питаются от сети в 220 Вольт и генератора.

Их сфера применения ограничивается выдаваемой силой тока и размером электродов.

Как работает сварочный инвертор Ресанта

Любой инвертор — это преобразователь переменного тока в постоянный. Силовые части процесса:

• транзисторный выпрямитель,
• инверторный блок;
• понижающий трансформатор;
• выходной выпрямитель.

Ресанта САИ-250 — это сварочный инвертор, предназначенный для ручной дуговой сварки.

Поступающий ток 220 В проходит через эти этапы, где выпрямляется и приобретает мощность в 400 В. Затем преобразуется в модулированное высокочастотное напряжение. Понижающий трансформатор оптимизирует этот ток до рабочего. Регулируется процесс микросхемой ШИМ-контроллера, которая управляет работой транзисторов, задавая ритм.

Плавный пуск устройства обеспечивается мощным резистором.

Соблюдение безопасности

Инверторы Ресанта используются и мастерами, и начинающими сварщиками. Для безопасной и качественной работы важно соблюдать технику безопасности эксплуатации прибора:

1. До начала сварки в помещении необходимо открыть окна и двери, чтобы зона работ проветривалась.
2. Надевать спецодежду для защиты от термических ожогов.
3. Запрещено осуществлять сварку без специальной маски.
4. Прибор нельзя эксплуатировать в условиях повышенной влажности и низких температур.
5. Не проводить близко от инвертора работы с высоким образованием пыли. Ее частицы способны нанести вред устройству.
6. Не подключать аппарат к профессиональной высоковольтной сети.
7. Не начинать сварку при обнаружении повреждений проводки или кабелей.

Перед использованием Ресанты САИ-250 нужно одеть спецодежду для защиты от термических ожогов.

Для безопасности мастера и прибора важно выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей».

Подготовка к эксплуатации

Включать аппарат можно только после продолжительного нахождения в тепле. Это предотвратит образование конденсата на деталях. Порядок работы:

1. Подключить кабель заземления и провод с электрододержателем к разъемам на лицевой части корпуса в соответствии с полярностью.
2. Перевести рычаг выключателя сети в положение «ВЫКЛ».
3. Включить шнур питания в розетку.
4. Перевести регулятор мощности на минимальное значение.
5. Переключить рычаг в положение «ВКЛ».
6. Настроить необходимую рабочую величину тока с помощью регулятора.

После окончания работ произвести выключение прибора в обратном порядке:

1. Выключатель перевести в положение «ВЫКЛ».
2. Отключить прибор от питания.
3. Отсоединить сварочные кабели.

Включать аппарат можно только в тепле.

Возможности устройства

Аппарат нашел широкое применение в бытовом и мелком профессиональном ремонте. Технические возможности:

• способен работать при низком входном напряжении — от 100 В;
• выдает высокую продолжительность работы на максимальной мощности — 7 из 10 минут;
• предотвращает залипание электродов;
• поддерживает стабильную дугу за счет функции форсажа;
• точный контроль за уровнем силы тока обеспечивается наличием электронного дисплея;
• обеспечивает эффективное охлаждение оборудования за счет вентиляционных отверстий в корпусе;
• оборудован встроенной системой охлаждения внутренних узлов.

Эти показатели позволяют сварщику не прерываться длительное время и создавать аккуратные ровные швы. САИ 250 ПРОФ отличается высоким качеством работы и повышенной электробезопасностью.

Аппарат способен работать при низком входном напряжении.

К преимуществам относятся:

• удобство транспортировки за счет компактных размеров;
• низкое потребление электроэнергии;
• управляемый форсаж дуги;
• функция «горячего» старта;
• широкий диапазон потребляемого напряжения;
• питание от 220 В;
• гарантийный срок — 2 года;
• легкость применения.

Из недостатков покупатели указывают:

• короткие кабели;
• высокую стоимость инвертора и его комплектующих;
• отсутствие возможности подключения к сети 380 В.

К преимуществам относится низкое потребление электроэнергии.

Что может привести к поломке

При соблюдении инструкций и правил по эксплуатации прибора неисправности отсутствуют в течение нескольких лет. Чтобы обходиться без ремонта длительное время, необходимо знать, какие действия и обстоятельства способны повредить устройство:

1. Неверно отрегулирована сила сварочного тока. Показатель должен соответствовать значениям, заявленным на упаковке с электродами.
2. Использование не заводских сварочных кабелей или провода питания.
3. Подключение инвертора через удлинитель более 40 м.
4. Подключение к неисправным розеткам, сети с перебоями.
5. Работа на высокой мощности дольше разрешенного периода.
6. Использование аппарата в условиях низких температур.
7. Попадание внутрь прибора пыли, сора, осадков, песка.
8. Механическое повреждение, падение устройства.

Возможные неисправности

Компания «Ресанта» имеет разветвленную сеть сервисных центров. При возникновении поломки, особенно в период действия гарантии, в любом из них аппарат быстро вернут в рабочее состояние.

Перегрев блока питания является возможной поломкой, которую устраняют  в сервисном центре.

Описание типичных неисправностей инвертора:

1. Перегрев блока питания, его отключение. Эту ошибку могут устранить только в сервисном центре.
2. Не загорается индикатор «Сеть». Самостоятельно можно только проверить контакт шнура с розеткой и положение переключателя.
3. Не получается запустить устройство на максимальной мощности. Причина может быть в электродах или низком напряжении сети.
4. Сработал индикатор «Перегрев». Следует снять корпус и аккуратно удалить загрязнение с элементов. Иногда вентилятор системы охлаждения может перестать работать без включения индикатора.
5. Аппарат отключается после громкого щелчка. Необходимо по схеме проверить реле и регулируемые накладки.
6. Кабель заземления пробивает во время включения. Устраняется проверкой кабеля на повреждение.
7. Сбой в работе вентилятора, сопровождающийся миганием светодиодов на передней панели свидетельствует о нарушении в работе микросхемы охлаждения.
8. Нарушение изоляции провода может возникнуть из-за работы при низких температурах. Требуется замена провода и соблюдение условий эксплуатации.

Несмотря на видимую простоту устройства инвертора Ресанта, многие неисправности обнаружить и устранить может только обученный специалист.

Проверка микросхемы

Если видимые повреждения устранены, а оборудование остается в нерабочем состоянии, требуется проверить радиоэлементы и микросхемы на повреждение. Лучше доверить эту работу профессионалам. Если по какой-то причине предстоит самостоятельный осмотр микросхемы, важно соблюдать осторожность и технику безопасности. Этапы проверки:

1. Визуальный осмотр деталей с целью обнаружения видимых повреждений: вздутий, подпалин, отсоединения контактов.
2. Проверка диодного моста на выявление короткого замыкания, «пробоя» или обрыва. Самостоятельно это можно сделать мультиметром, установленным в режим «прозвон диодов».
3. Следующий этап — проверка исправности ключевого транзистора 4n90c. Этот элемент отвечает за повышение частоты постоянного тока и его отправку на импульсный трансформатор.
4. Если наблюдается сбой в работе силового блока, потребуется изъять транзисторы на тест. Эти действия выполняются и для проверки драйвера.
5. Нарушения в работе платы управления выявляются подключением осциллографа. Если на приборе загорается желтый сигнал, значит, требуются замеры напряжения на разъемах ПУ. При отклонении показателей потребуется извлечение платы.
6. На выпаянной плате необходимо найти микросхему ШИМ-контроллера UC3845B (UC3842) с целью замеров его режимов работы. При выявлении неисправных резисторов следует произвести их замену. После восстановления питания всех элементов микросхемы проводится контрольный замер входного напряжения.
7. После подтверждения работы ШИМ-контроллера плата управления возвращается на место и производится повторная проверка осциллографом. Если желтый диод не загорается, можно производить тестовый запуск инвертора.

Если Ресанта САИ-250 не работает, требуется проверить его радиоэлементы и микросхемы.

Самостоятельный ремонт устройства

Устранение неисправностей самостоятельно целесообразно при наличии у мастера знаний и навыков. Это касается повреждений внутренних элементов. Самостоятельный ремонт может включать:

• замену комплектующих;
• устранение пыли и загрязнения;
• исправление ситуации с перегревом аппарата;
• покупку стабилизатора напряжения электросети;
• замену регулятора сварочного тока.

Эти действия помогут устранить своими руками наиболее распространенные видимые нарушения в правильном функционировании прибора. Все остальные корректировки требуют наличия узкоспециализированных знаний и опыта.

Видеообзор Ресанта САИ 250

Сварочные инверторы этой фирмы популярны среди опытных и начинающих сварщиков. В свободном доступе есть большое количество видеообзоров, в которых пользователи прибора рассказывают о собственном опыте, отличительных особенностях, преимуществах, возможных повреждениях и способах ремонта Ресанты.

Где хранить устройство

Любая электрическая техника требует соблюдения условий хранения, особенно та, у которой на корпусе есть вентиляционные отверстия. Через них на деталях может скапливаться пыль. Хранить инвертор следует в специальном кейсе или заводской упаковке производителя. Рядом с оборудованием запрещено размещать вещества, способные выделять кислотные и щелочные пары.

Температурный режим хранения сварочного инвертора Ресанта соответствует эксплуатационному: -10…+50 °C при относительной влажности не более 80%.

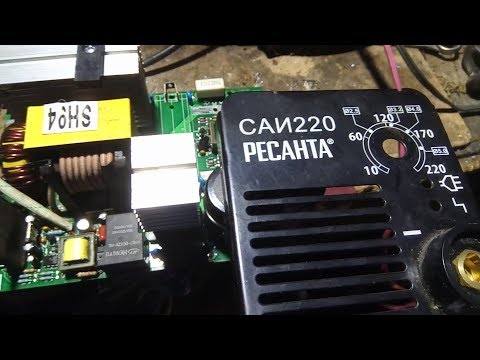

Ремонт сварочного инвертора Ресанта.

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя,. ..

три (!) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Проявление неисправности:

• Аппарат не включается;

• Охлаждающий кулер не работает;

• Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно.

Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».

В итоге имеем кучу «мелочёвки», которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема «Ресанта САИ-250ПН».

• Скачать (1,64 Мб.)

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

• Как работает сварочный инвертор?

• Схемотехника компьютерных блоков питания.

• Ремонтируем зарядное устройство АСТРО ЗУ-3000.

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

• Монтаж трехфазной электропроводки в многоэтажном здании
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , предохранители, SUNCERES и т. Д. . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3 фазы, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

• • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

• Three Hots (3-Lines) = 208V- 3-Φ
• Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
• Три выхода (3 линии) — треугольник = 480 В — 3-Φ
• Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

• Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

• Горячее к нейтральному = 120 В – 1-Φ
• Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
• Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
• Горячий к нейтральному — звезда = 277 В — 1-Φ
• 2 контакта + нейтраль — звезда = 480 В — 1-Φ
• Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

• • L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

Дельта с высокой ногой (120 В, 208 В и 240 В)

3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

• Межфазное = 400 В
• Любая фаза к нейтрали = 230 В – (1-Φ)
• Между тремя фазами = 400 В – (3-Φ)

Т.е.

• L ₁  до L ₂ = 400 В – (3 фазы)
• L ₂  до L ₃ = 400 В – (3 фазы)
• L ₃  – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

• Фаза к нейтрали = 230 В

т. е.

• L ₁ до N = 230 В – (1-фазный)
• L ₂ до N = 230 В – (1-фазный)
• L ₃  до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

• • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

• Трехфазный счетчик электроэнергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
• Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
• Однополюсный, 20 А, автоматический выключатель: 6 №
• Однополюсный, 16 А (20 А в США): MCB: 3 №
• Однополюсный, 10 А (15 А в США): MCB: 6 №
• Корпуса распределительных щитов: 3 шт.
• Шинная перемычка для подключения нейтрального кабеля
• Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
• Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

• Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
• Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
• Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

Похожие сообщения:

• • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

Нажмите на изображение, чтобы увеличить

Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC

УЗО – только 3-Φ нагрузки

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки

Нажмите на изображение, чтобы увеличить

• Электропроводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

• Схема электропроводки на лестнице. Как управлять лампой с двух мест?
• Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

• Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

• Схема лестничной электропроводки – как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить портативный генератор к домашней электросети — 4 метода
• Еще больше инструкций по установке и установке электропроводки

URL-адрес скопирован

Как подключить шину в фургоне на колесах — EXPLORIST.

life

Эта система сборных шин своими руками — отличный способ разместить основные предохранители в порядке и в небольшом пространстве, придав вашему фургону-фургону профессиональную солнечную установку.

ВАЖНОЕ ОБНОВЛЕНИЕ: Предохранители и держатели предохранителей, показанные на фотографиях и в видео, БОЛЬШЕ НЕ РЕКОМЕНДУЮТСЯ. Контроль качества на них КРАЙНЕ упал за последние несколько месяцев, и у многих были проблемы с тем, что они не могли пропускать свой номинальный ток, нагревались и плавили держатели предохранителей.
Итак… Двигаемся вперед… Я НАСТОЯТЕЛЬНО рекомендую использовать решение с держателем сборных шин и предохранителей, которым является Lynx Distributor. Я уже разместил дистрибьютора Lynx на своих последних диаграммах по адресу https://www.explorist.life/solarwiringdiagrams и буду постепенно удалять диаграммы, в которых не используется дистрибьютор Victron Lynx.
Если вы ДЕЙСТВИТЕЛЬНО хотите использовать решение «Сделай сам» на этой странице, это тоже нормально; но я ДОЛЖЕН рекомендовать использовать держатели предохранителей Blue Sea и предохранители Blue Sea ANL, поскольку они протестированы и сертифицированы.
Ссылки в остальной части этого сообщения в блоге СЛЕДУЕТ обновить с помощью синих морских предохранителей и держателей предохранителей; но если вы наткнетесь на предохранители или держатели других производителей, пожалуйста, не используйте их и дайте мне знать, где вы их видите.
*Конец обновления*

Используете провод 4/0 между батареями и инвертором? Обновите свой медный стержень до 1/4″ x 1 1/2″, а не 1/4″ x 3/4″, который мы используем для эквивалента провода 2/0.

Купите медный пруток здесь: https://www.onlinemetals.com/en/buy/copper/0-25-x-0-75-copper-rectangle-bar-110-h02/pid/4283

Держатели предохранителей ANL: https://amzn.to/37b6pCD

Разъединитель для 2/0: https://amzn.to/2ZdejIk

Разъединитель для 4/0: https://amzn.to/ 33vNOfL

Victron BMV-712 Монитор батареи (шунт): https://amzn.to/3156Jw8

Для определения размера предохранителя ANL см.: https://www.explorist.life/solarwiringdiagrams

Первым делом я собираюсь сделать, это вырезать и просверлить мой медный стержень. Вот вырезанный и просверленный список частей, которые я буду делать. Приведенная ниже диаграмма была протестирована для медной шины и переключателя, эквивалентного проводу 2/0. При использовании провода 4/0 предварительно измерьте, чтобы проверить расположение отверстий.

Я использую портативную ленточнопильный станок Dewalt и стол SWAG, но, поскольку медь — мягкий металл; это также можно было вырезать ножовкой.

Следующее, что я собираюсь сделать, это зажать эти кусочки меди в тиски и просверлить в них несколько отверстий.

Для этого я буду использовать сверло 7/16″, сверло ⅜» и сверло 5/16″, вращаемое аккумуляторной дрелью Dewalt. Если бы у меня был сверлильный станок или даже высокоскоростная сетевая дрель, это было бы намного предпочтительнее… но вот мы здесь. В любом случае, медь достаточно мягкий металл, поэтому со свежим острым сверлом; этот процесс довольно безболезненный.

Теперь я собираюсь подключить свои шины с 2 и 4 отверстиями к моему главному разъединителю с помощью гаечного ключа 9/16”.

Я собираюсь расположить эти две шины так, чтобы, глядя на лицевую сторону выключателя; шина с 2 отверстиями находится слева, а шина с 4 отверстиями — справа.

Затем я собираюсь установить держатели предохранителей ANL на 3 отверстия, выходящие со стороны нагрузки главного разъединителя

После этого я собираюсь сделать то же самое на стороне шины с 2 отверстиями главный разъединитель, но единственное отличие будет заключаться в том, что я не буду располагать шайбу под шиной или стопорную шайбу над шиной, поскольку после установки наконечника провода и предохранителя ANL не хватит места.

Сейчас самое время закрепить мою положительную шину и шунт от монитора батареи Victron BMV-712 в том месте, где он будет находиться в системе. Я бы расположил шунт и положительную шину таким образом, чтобы сторона шунта «Батарея» находилась прямо под крайним справа держателем предохранителя ANL:

После того, как они закреплены; со стороны держателей предохранителей ANL, которые находятся напротив положительной шины, я собираюсь снять верхнюю гайку, стопорную шайбу, шайбы и ослабить нижнюю гайку ключом на 9. /16” и открутите его от основания держателей предохранителей ANL примерно на четверть дюйма.

Теперь пришло время расположить все провода и прикрепить их к положительной и отрицательной шинам с помощью трещотки ⅜ дюйма, удлинителя 6 дюймов, гнезда 9/16 дюйма и гнезда 11/16 дюйма. Все положительные провода подходят к шпилькам держателя предохранителя ANL с наконечником 5/16”. Наденьте наконечник провода на шпильку держателя предохранителя ANL; замените шайбу и стопорную шайбу.

Далее я собираюсь установить предохранители ANL. Предохранители просто вставляются между шайбами ​​вот так:

Теперь мне понадобится шина с 3 отверстиями, два болта с шестигранной головкой 5/16’ x 18 длиной 1 дюйм, 4 шайбы и 2 стопорные шайбы.

Используя в качестве справки электрическую схему из explorist.life/solarwiringdiagrams, я собираюсь прикрепить провода наконечниками 5/16 дюйма к шине с 3 отверстиями с помощью шестигранного болта, который я только что упомянул, затянув его с помощью Головка 1/2” и ключ. Мне нужно расположить сам медный стержень между двумя выступами.

Для оставшихся двух проводов с крайней левой стороны; эти две проушины необходимо высверлить ступенчатым сверлом, чтобы они подходили к большему болту шунта.

После того, как эти отверстия для наконечников будут увеличены, я собираюсь прикрутить эти два наконечника и медный стержень к стороне «Нагрузка и зарядное устройство» шунта с помощью гнезда 11/16 дюйма. У меня недостаточно места для шайбы и стопорной шайбы для шунта, поэтому я просто не буду их использовать. Если перевернуть нижний выступ «вверх ногами», эти два выступа будут лучше подходить друг к другу.

Теперь у меня есть полная положительная и отрицательная шины. Единственное, что теперь нужно сделать, это подключить их обоих к питанию от батареи.

Мне придется увеличить отрицательный выступ с помощью ступенчатой ​​насадки, чтобы он подходил точно так же, как раньше, и прикрепить этот выступ к этой шпильке с помощью гнезда 11/16”.
