Практическая работа №1

«Определение элементов режимов резания: t, S_м, V, n, T_о»

Цель работы: научиться решать задачи по теме «Элементы режимов резания при точении».

Место проведения практического занятия: аудитория №6

Средства обучения: [1]

Виды самостоятельной работы студентов: [3]

Литература: [1], [2]

Краткая теоретическая справка

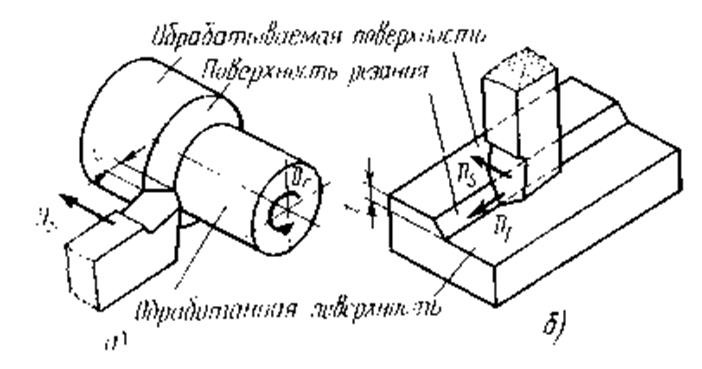

Глубина резания t (мм) – величина срезаемого слоя за один проход, измеренная в направлении, перпендикулярном обработанной поверхности. Глубина резания всегда перпендикулярна направлению движения инструмента. При наружном точении она представляет собой полуразность между диаметром заготовки и диаметром обработанной поверхности.

,

где D — диаметр заготовки в мм

где d — диаметр обработанной поверхности в мм

Скорость резания V (м/мин) — величина перемещения точки режущей кромки относительно поверхности резания в единицу времени в процессе осуществления движения резания.

где D — наибольший диаметр поверхности резания в мм.

Частота вращения шпинделя n (мин^-1):

Минутная подача S_м (мм/ об) — величина перемещения режущей кромки в направлении движения резца за 1 минуту. При токарной обработки может быть продольная подача, когда резец перемещается в направлении, параллельном оси заготовки и поперечная, когда резец перемещается в направлении, перпендикулярном оси заготовки. 9

S_м = S_o n

где S_o – подача за один оборот заготовки в мм/ об.

Основное время обработки детали T_о (мин) – время, в течение которого происходит процесс снятия стружки без непосредственного участия рабочего

где L — длина рабочего хода инструмента в мм

Задание для аудиторной работы

Задача №1

Определить глубину резания t при обтачивании заготовки диаметром D на токарном станке в два перехода. При переходе предварительной обработки заготовка обтачивается до D₁, а при окончательной обработке — до D_2.

Пример решения:

Дано: D = 150 мм; D₁ = 142мм; D₂ = 140мм

При предварительном точении глубина резания:

При окончательном точении:

Данные к задаче № 1

Задача №2

Определить скорость движения подачи S_м при обтачивании заготовки на токарном станке с частотой вращения шпинделя n, подача резца за один оборот шпинделя S_o. 10

Пример решения:

Дано: n = 1000 мин^-1; S_o = 0,26 мм/об

Скорость движения подачи резца определяется по формуле:

S_м = S_on

S_м = 0,26 1000 = 260 мм/мин

Данные к задаче № 2

Задача №3

Определить скорость главного движения резания при обработке заготовки диаметром D (мм) на токарном станке с частотой вращения шпинделя n (мин ^-1).

Пример решения:

Дано: D = 120 мм; n = 500 мин ^-1

Скорость главного движения резания при точении определяется по формуле:

м/мин

м/мин

Данные к задаче № 3

11

Задача №4

Определить частоту вращения шпинделя станка n (мин ^-1) при обтачивании заготовки диаметром D (мм) на токарном станке со скоростью главного, движения резания V (м/мин).

Пример решения:

Дано: D = 80 мм; V= 215м/мин

Частота вращения шпинделя токарного станка:

=860 мин^–1

Данные к задаче № 4

Задача № 5

Определить основное время при отрезании кольца от заготовки, имеющей форму трубы, на токарном станке резцом с пластиной из твердого сплава. Наружный диаметр заготовки D, внутренний диаметр d. Частотой вращения шпинделя n, подача резца за один оборот шпинделя S_o.

Пример решения:

Дано: D = 100 мм; d = 84 мм; n = 250 мин^-1; S_o = 0,14 мм/об

Основное время:

Длина рабочего хода резца при отрезании кольца

Второе слагаемое учитывает врезание и перебег резца; принимаем его равным 2мм. Тогда

12

Данные к задаче № 5

Контрольные вопросы

1. Глубина резания t

2. Скорость резания V

3. Частота вращения шпинделя n

4. Минутная подача S_м

5. Основное время обработки детали T_о.

Требования к содержанию отчета

Отчет должен содержать:

— порядковый номер и наименование практической работы;

— цель работы;

— содержательная составляющая:

— вывод.

13

краткое описание, особенности выбора и технология

Для того чтобы обычную заготовку превратить в подходящую деталь для механизма, используют токарные, фрезерные, шлифовальные и прочие станки. Если фрезерные необходимы для изготовления более сложных деталей, например, зубчатых колес, нарезания шлицов, то токарные применяются для создания более простых деталей и придания им необходимой формы (конус, цилиндр, сфера). Режимы резания при токарной обработке очень важны, поскольку, например, для ломкого металла необходимо использовать меньшую скорость вращения шпинделя, чем для прочного.

Особенности токарной обработки

Для того чтобы выточить определённую деталь на токарном станке, как правило, используют резцы. Они бывают самых различных модификаций и классифицируются по виду обработки, направлению подачи и форме головки. Кроме того, резцы выполняются из различных материалов: легированная сталь, углеродистая, инструментальная, быстрорежущая, вольфрам, твердый сплав.

Выбор того или иного зависит от материала обрабатываемой детали, её формы и способа обтачивания. Режимы резания при токарной обработке обязательно учитывают эти все нюансы. При точении обрабатываемая деталь закрепляется в шпинделе, он выполняет главные вращательные движения. В суппорте устанавливается инструмент для обработки, и движения подачи совершаются непосредственно им. В зависимости от используемого станка можно обрабатывать как очень мелкие детали, так и крупные.

Основные элементы

Какие элементы режимов резания при токарной обработке могут быть использованы? Несмотря на то что точение – это не всегда очень легкая операция, основные его элементы – это скорость, подача, глубина, ширина и толщина. Все эти показатели зависят в первую очередь от материала обрабатываемой детали и размера. Для очень маленьких деталей, например, скорость резания выбирают наименьшую, поскольку даже 0,05 миллиметров, которые случайно срезали, могут привести к браку всей детали.

Кроме того, очень важными показателями, от которых зависит выбор режимов резания при токарной обработке, являются этапы, на которых она производится. Рассмотрим основные элементы и этапы металлорезания более детально.

Черновая, получистовая и чистовая обработка

Превращение заготовки в необходимую деталь – сложный и трудоемкий процесс. Он делится на определенные этапы: черновую, получистовую и чистовую обработку. Если деталь несложная, то промежуточный (получистовой) этап, как правило, не учитывается. На первом этапе (черновом) деталям придают необходимую форму и примерные размеры. При этом обязательно оставляют припуски на последующие этапы. Например, дана заготовка: D=70 мм и L= 115 мм. Из неё необходимо выточить деталь, первым размером которой будет D₁ = 65 мм, L₁ = 80 мм, а вторым – D_{2= 40 мм, L2= 20 мм.}

Черновая обработка будет заключаться в следующем:

1. Подрезать торец на 14 мм.
2. Проточить диаметр по всей длине на 66 мм
3. Проточить второй диаметр D_{2= 41 мм на длину 20 мм.}

На этом этапе мы видим, что деталь была обработана не полностью, но максимально приближена к её форме и размеру. А припуск на общую длину и на каждый из диаметров составил по 1 мм.

Чистовая обработка данной детали будет заключаться в следующем:

1. Выполнить чистовое подрезание торца с необходимой шероховатостью.
2. Проточить по длине 80 мм в диаметр 65 мм.
3. Выполнить чистовое точение по длине 20 мм в диаметр 40 мм.

Как мы видим, чистовая обработка требует максимальной точности, по этой причине и скорость резания в ней будет меньше.

С чего начать расчет

Для того чтобы рассчитать режим резания, в первую очередь необходимо выбрать материал резца. Он будет зависеть от материала обрабатываемой детали, вида и этапа обработки. Кроме того, более практичными считаются резцы, в которых режущая часть съёмная. Иными словами, необходимо подобрать лишь материал режущей кромки и закрепить её в режущий инструмент. Самым выгодным режимом считается тот, при котором затраты на изготавливаемую деталь будут наименьшими. Соответственно, если выбрать не тот режущий инструмент, он, скорее всего, сломается, а это принесет убытки. Так как же определить необходимый инструмент и режимы резания при токарной обработке? Таблица, представленная ниже, поможет выбрать оптимальный резец.

Толщина срезаемого слоя

Как уже говорилось ранее, каждый из этапов обработки требует той или иной точности. Очень важными эти показатели являются именно при вычислении толщины срезаемого слоя. Режимы резания при токарной обработке гарантируют подбор самых оптимальных значений для вытачивания деталей. Если же ними пренебречь и не выполнить расчет, то можно сломать как режущий инструмент, так и саму деталь.

Итак, в первую очередь необходимо выбрать толщину срезаемого слоя. Когда резец проходит по металлу, он срезает определенную его часть. Толщина или глубина резания (t) – это расстояние, которое будет снимать резец за один проход. Важно учитывать, что для каждой последующей обработки необходимо выполнять расчет режима резания. Например, следует выполнить наружное точение детали D_{= 33,5 мм на диаметр D1=30,2 мм и внутренне растачивание отверстия d = 3,2 мм на d2 = 2 мм.}

Для каждой из операций расчет режимов резания при токарной обработке будет индивидуальным. Для того чтобы рассчитать глубину резания, необходимо из диаметра после обработки вычесть диаметр заготовки и разделить на два. На нашем примере получится:

t = (33,5 — 30,2) / 2 = 1,65 мм

Если диаметры имеют слишком большую разницу, например 40 мм, то, как правило, её необходимо разделить на 2, и полученное число будет количеством проходов, а глубина будет соответствовать двум миллиметрам. При черновом точении можно выбирать глубину резания от 1 до 3 мм, а при чистовом – от 0,5 до 1 мм. Если же выполняется подрезание торцевой поверхности, то толщина снимаемого материала и будет глубиной резания.

Назначение величины подачи

Расчет режимов резания при токарной обработке невозможно представить без величины перемещения режущего инструмента за один оборот детали – подачи (S). Её выбор зависит от требуемой шероховатости и степени точности обрабатываемой детали, если это чистовая обработка. При черновой допустимо использовать максимальную подачу, исходя из прочности материала и жесткости её установки. Выбрать необходимую подачу можно при помощи таблицы ниже.

После того как S была выбрана, её необходимо уточнить в паспорте станка.

Скорость резания

Очень важными значениями, влияющими на режимы резания при токарной обработке, являются скорость резания (v) и частота вращения шпинделя (n). Для того чтобы вычислить первую величину используют формулу:

V = (π х D х n) / 1000,

где π – число Пи равное 3,12;

D – максимальный диаметр детали;

n – частота вращения шпинделя.

Если последняя величина остается неизменной, то скорость вращения будет тем больше, чем больше диаметр заготовки. Данная формула подходит, если известна скорость вращения шпинделя, в противном случае необходимо использовать формулу:

v = (C_v х K_v)/ (T_m х t х S),

где t и S – уже рассчитанная глубина резания и подача, а C_v, K_v, T – коэффициенты, зависящие от механических свойств и структуры материала. Их значения можно взять в таблицах режимов резания.

Калькулятор режимов резания

Кто же может помочь выполнить расчет режимов резания при токарной обработке? Онлайн-программы на многих интернет-ресурсах справляются с данной задачей не хуже человека.

Существует возможность использовать утилиты как на стационарном компьютере, так и на телефоне. Они очень удобные и не требуют особых навыков. В поля необходимо ввести требуемые значения: подачу, глубину резания, материал заготовки и режущего инструмента, а также все необходимые размеры. Это позволит получить комплексный и быстрый расчет всех необходимых данных.

Режим резания при токарной обработке: элементы и понятие резания

Одним из многофункциональных способов обработки металлов является точение. С его помощью осуществляется черновая и чистовая отделка в процессе изготовления или ремонта деталей. Оптимизация процесса и эффективная качественная работа достигается путем рационального подбора режимов резания.

Особенности процесса

Токарная отделка осуществляется на специальных станках с помощью резцов. Главные движения выполняются шпинделем, который обеспечивает вращение закрепленного на нем объекта. Движения подачи совершаются инструментом, который закреплен в суппорте.

К основным видам характерных работ относятся: торцевое и фасонное обтачивание, растачивание, обработка углублений и канавок, подрезание и отрезание, оформление резьбы. Каждый из них сопровождается производительными движениями соответствующего инвентаря: проходных и упорных, фасонных, растачивающих, подрезных, отрезных и резьбовых резцов. Разнообразный типаж станков позволяет обрабатывать мелкие и очень крупные объекты, внутренние и внешние поверхности, плоские и объемные заготовки.

Основные элементы режимов

Режим резания при токарной обработке – это комплекс параметров работы металлорежущего станка, направленный на достижение оптимальных результатов. К ним относятся следующие элементы: глубина, подача, частота и скорость вращения шпинделя.

Глубина – это толщина металла, снимаемая резцом за один проход (t, мм). Зависит от заданных показателей чистоты и соответствующей шероховатости. При черновом точении t = 0,5-2 мм, при чистовом — t = 0,1-0,5 мм.

Подача – расстояние перемещения инструмента в продольном, поперечном или прямолинейном направлении относительно одного оборота обрабатываемой детали (S, мм/об). Важными параметрами для ее определения являются геометрические и качественные характеристики токарного резца.

Частота вращения шпинделя – количество оборотов главной оси, к которой крепится заготовка, осуществляемое за период времени (n, об/с).

Скорость – ширина прохода за одну секунду с соответствием заданной глубины и качества, обеспеченная частотой (v, м/с).

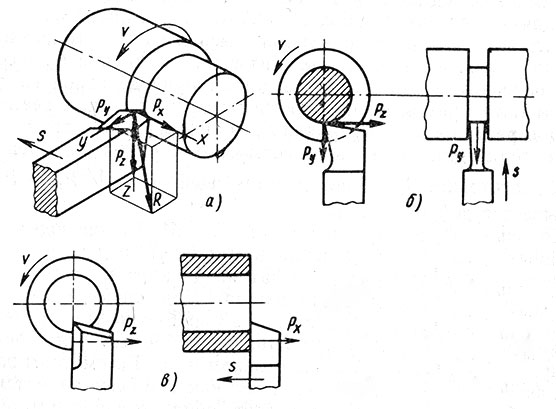

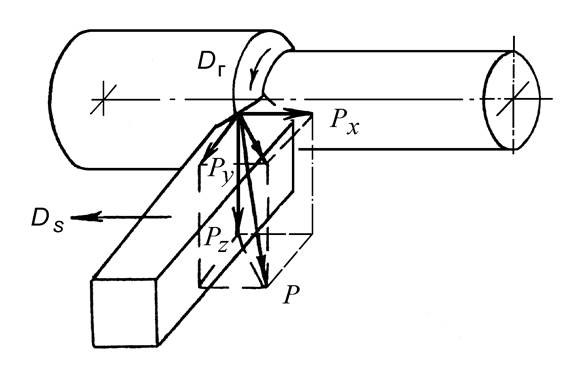

Сила точения – показатель расходуемой мощности (P, Н).

Частота, скорость и сила – важнейшие взаимосвязанные элементы режима резания при токарной обработке, которые задают и оптимизационные показатели отделки конкретного объекта, и темп работы всего станка.

Исходные данные

С точки зрения системного подхода процесс точения можно рассматривать как слаженное функционирование элементов сложной системы. К ним относятся: токарный станок, инструмент, заготовка, человеческий фактор. Таким образом, на эффективность этой системы влияет перечень факторов. Каждый из них учитывается тогда, когда необходимо рассчитать режим резания при токарной обработке:

• Параметрические характеристики оборудования, его мощность, тип регулирования вращения шпинделя (ступенчатое или бесступенчатое).
• Способ крепления заготовки (с помощью планшайбы, планшайбы и люнета, двух люнетов).
• Физические и механические свойства обрабатываемого металла. Учитывается его теплопроводность, твердость и прочность, тип производимой стружки и характер ее поведения относительно инвентаря.
• Геометрические и механические особенности резца: размеры углов, державки, радиус при вершине, размер, тип и материал режущей кромки с соответствующей теплопроводностью и теплоемкостью, ударной вязкостью, твердостью, прочностью.
• Заданные параметры поверхности, в том числе ее шероховатость и качество.

Если все характеристики системы учтены и рационально просчитаны, становится возможным достижение максимальной эффективности ее работы.

Критерии эффективности точения

Детали, изготавливаемые с помощью токарной отделки, являются чаще всего составляющими ответственных механизмов. Требования выполняются с учетом трех основных критериев. Наиболее важным является максимальное выполнение каждого из них.

• Соответствие материалов резца и обтачиваемого объекта.
• Оптимизация между собой подачи, скорости и глубины, максимальная производительность и качество отделки: минимальная шероховатость, точность форм, отсутствие дефектов.
• Минимальные затраты ресурсов.

Порядок расчета режима резания при токарной обработке осуществляется с высокой точностью. Для этого существует несколько различных систем.

Способы вычисления

Как уже было сказано, режим резания при токарной обработке требует учета большого количества разных факторов и параметров. В процессе развития технологии многочисленные ученые умы разработали несколько комплексов, направленных на вычисление оптимальных элементов режимов резания для различных условий:

• Математический. Подразумевает точный расчет по существующим эмпирическим формулам.
• Графоаналитический. Совмещение математического и графического методов.
• Табличный. Выбор значений, соответствующих заданным условиям работы, в специальных комплексных таблицах.
• Машинный. Использование программного обеспечения.

Наиболее подходящий выбирается исполнителем в зависимости от поставленных задач и массовости производственного процесса.

Математический метод

Аналитически вычисляются режимы резания при токарной обработке. Формулы существуют более и менее сложные. Выбор системы определяется особенностями и требуемой точностью результатов просчетов и самой технологии.

Глубина рассчитывается как разность толщины заготовки до (D) и после (d) обработки. Для продольных работ: t = (D — d) : 2; а для поперечных: t = D — d.

Допустимая подача определяется поэтапно:

• цифры, которые обеспечивают необходимое качество поверхности, S_шер;
• подача с учетом характеристик инструмента, S_р;
• значение параметра, учитывающее особенности закрепления детали, S_дет.

Каждое число вычисляется по соответствующим формулам. В качестве фактической подачи выбирают наименьшую из полученных S. Также существует обобщающая формула, учитывающая геометрию резца, заданные требования к глубине и качеству точения.

• S = (C_s*R^y*r^u) : (t^x*φ^z2), мм/об;
• где C_s – параметрическая характеристика материала;
• R^y – заданная шероховатость, мкм;
• r^u – радиус при вершине токарного инструмента, мм;
• t^x – глубина точения, мм;
• φ^z – угол при вершине резца.

Скоростные параметры вращения шпинделя считаются по различным зависимостям. Одна из фундаментальных:

v = (C_v*K_v) : (T^m*t^x*S^y), м/мин, где

• C_v – комплексный коэффициент, обобщающий материал детали, резца, условия процесса;
• K_v – дополнительный коэффициент, характеризующий особенности точения;
• T^m – стойкость инструмента, мин;
• t^x – глубина резания, мм;
• S^y – подача, мм/об.

При упрощенных условиях и с целью доступности расчетов, скорость токарной обработки заготовки можно определить:

V = (π*D*n) : 1000, м/мин, где

• n – частота вращения шпинделя станка, об/мин.

Используемая мощность оборудования:

N = (P*v) : (60*100), кВт, где

• где P – сила резания, Н;
• v – скорость, м/мин.

Приведенная методика является очень трудоемкой. Существует большое разнообразие формул различной сложности. Чаще всего сложно правильно подобрать нужные, чтобы произвести расчет режимов резания при токарной обработке. Пример наиболее универсальных из них приведен тут.

Табличный метод

Суть этого варианта состоит в том, что показатели элементов находятся в нормативных таблицах в соответствии с исходными данными. Существует перечень справочников, в которых приведены значения подач в зависимости от параметрических характеристик инструмента и заготовки, геометрии резца, заданных показателей качества поверхности. Есть отдельные нормативы, вмещающие в себе предельно допустимые ограничения для различных материалов. Отправные коэффициенты, необходимые для расчета скоростей, также содержатся в специальных таблицах.

Такая методика используется обособленно или одновременно с аналитической. Она удобна и точна в применении для несложного серийного производства деталей, в индивидуальных мастерских и в домашних условиях. Она позволяет оперировать цифровыми значениями, используя минимум усилий и исходных показателей.

Графоаналитический и машинный методы

Графический способ является вспомогательным и основан на математических расчетах. Вычисленные результаты подач наносятся на график, где расчерчивают линии станка и резца и по ним определяют дополнительные элементы. Этот метод – очень сложная комплексная процедура, которая является неудобной для серийного производства.

Машинный способ – точный и доступный вариант для опытного и начинающего токаря, разработанный для того, чтобы вычислять режимы резания при токарной обработке. Программа предоставляет наиболее точные значения в соответствии с заданными исходными данными. Они обязательно должны включать:

• Коэффициенты, характеризующие материал обрабатываемой детали.
• Показатели, соответствующие особенностям инструментального металла.
• Геометрические параметры токарных резцов.
• Числовое описание станка и способов закрепления заготовки на нем.
• Параметрические свойства обрабатываемого объекта.

Сложности могут возникать на этапе числового описания исходных данных. Правильно задав их, можно быстро получить комплексный и точный расчет режимов резания при токарной обработке. Программа может содержать неточности работы, однако они менее значительны, чем при ручном математическом варианте.

Режим резания при токарной обработке – важная расчетная характеристика, определяющая ее результаты. Одновременно с элементами выбираются инструменты и охлаждающе-смазывающие вещества. Полный рациональный подбор этого комплекса – показатель опытности специалиста или его упорности.
