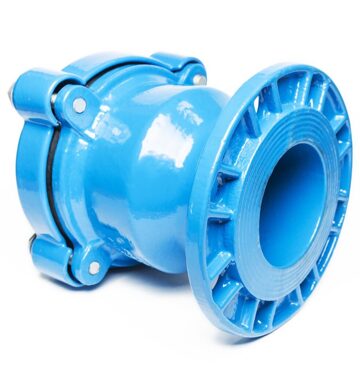

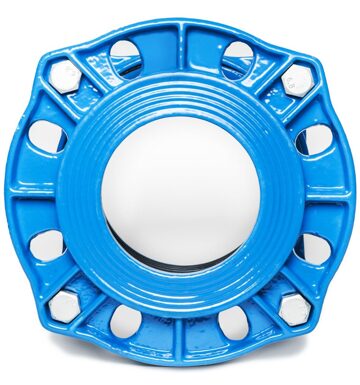

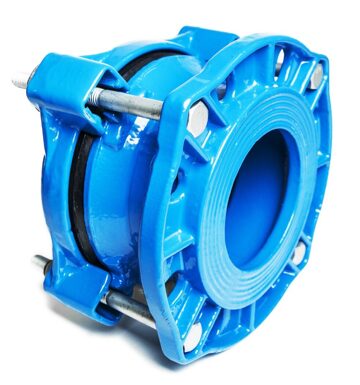

Фланец обжимной – является конструкцией для соединения трубопроводов и фланцевой арматуры. Используемая при монтаже и ремонте. При помощи обжимного фланца можно обойтись без сварочных работ. Является универсальным решением т.к. благодаря обжимному фланцу можно соединить трубы из различных материалов, например из чугуна и стали, асбестоцемента и полимеров.

Обжимные фланцы могут обеспечить отличную герметизацию соединений в системах водоснабжения и канализации. Возможно использование для транспортировки слабоагрессивных сред и вязких жидкостей. Величина рабочего давления в системах может доходить до шестнадцати атмосфер, температура – от -25º С до +70º С.

Фланец фиксирующий обжимной. Преимущества:

• фланец обжимной универсальный легко монтировать и демонтировать без специального оборудования, не нуждается в сварочном креплении и не требует участия сторонних специалистов. Манжетное уплотнение не требует приложения дополнительного усилия;
• большой срок эксплуатации позволяет не беспокоиться за соединение на протяжении более, чем десяти лет;
• фланец не поддается коррозии;
• возможности соединения практически всех видов труб ввиду большого обжимаемого диапазона.

Монтаж обжимного фланца

Применение обжимных фитингов позволяет упростить проведение ремонтных работ. Герметичность соединений ничуть не страдает, при этом они обретают упругость, что способствует снижению аварийности.

Монтируется обжимной фланец в следующем порядке:

1. Обрезка трубы производится под прямым углом. Заметим, что конструкция фитинга позволяет успешно применять его и при неровном срезе. Фаску после обрезки не снимают.
2. Фланец надевается на конец трубы стороной, где диаметр меньше.
3. Производится установка уплотнительного кольца, выступающего за край трубы на расстояние, равное одному сантиметру.
4. Резиновый уплотнитель покрывается слоем смазки.
5. На резиновый уплотнитель до упора надвигается фитинг.
6. Болты затягиваются гаечным ключом, используя перекрестный порядок.

Проведение работ по установке обжимного фланца, регулируемых по ГОСТ 12815 80 фланцы, позволяет существенно сократить время их проведения и стоимость, избежав повреждения материалов, неизбежного при использовании сварочного оборудования.

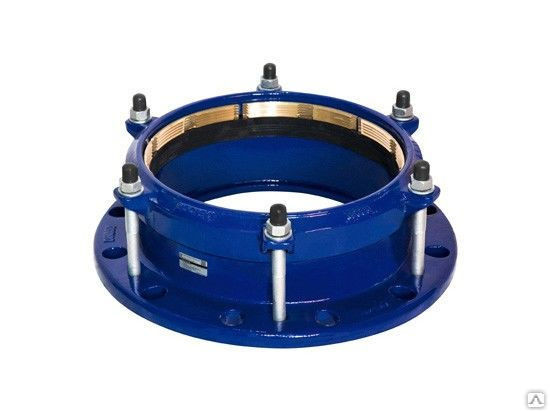

При стыковке труб с бесфланцевыми торцами или подключении фитинга к запорной арматуре или другому устройству прибегают к установке фланцевых адаптеров. Конструкция включает:

• муфту;
• фланец и приваренную к нему трубу.

Использование фланцевого адаптера связано с:

• легкостью установки;
• возможностью применения в наземных и подземных условиях;
• свободным доступом для проведения техобслуживания;
• устойчивостью к воздействию высоких температур и коррозии;
• продолжительностью эксплуатации.

Применение обжимного фланца для соединения ПВХ и ПЭ труб

Обжимные фланцы обрели широкое применение благодаря распространению полимерных инженерных коммуникаций. Они приспособленных для установки в нетрадиционных для них условиях. Данные фланцевые адаптеры не совместимы для эксплуатации на чугунных трубах, так как не приспособлены для к средне и транспортировке таких веществ. Для изготовления используется плавкий чугун, на опорные втулки идет оцинкованная малоуглеродистая сталь, на крепежные элементы – нержавеющая сталь.

Примечание: В изделиях диаметром до 125 мм предусмотрены всего два болта, которые легко затягиваются обычным гаечным ключом.

Конструкция готова к установке без предварительной подгонки. Управление зажимами позволяет проведение ремонтных работ даже на затопленном пространстве, легко соединяя и спиральные, и овальные трубы. Герметичность при изменении рабочего давление обеспечивается трехточечной системой уплотнения.

Использование обжимных фитингов для ПВХ и ПЭ труб позволяет:

• соединять изделия диаметром 63-315 мм;
• быстро провести монтаж практически независимо от условий работы;
• установить фиксацию, блокирующую стягивание трубы;
• исключить необходимость поддерживающей втулки;
• добиться повышения герметичности с ростом рабочего давления;
• получить экологичное антикоррозионное покрытие, не ухудшающее качества питьевой воды;
• соединять изделия из разных материалов.

Применение обжимных фланцев позволяет быстро проводить монтаж и ремонт трубопровода, существенно экономя на стоимости работ. Качество соединений и долговременность их эксплуатации при этом гарантированы, независимо от материала и диаметра изделий.

Фланцевые обжимные фитинги для трубных сборок

Фланец со стопорным кольцом

ТРУБКА ФИТИНГ АРТИКУЛ №	КОНЕЧНЫЙ РАЗМЕР		L Общая длина (дюймы)	P Глубина вставки трубы (дюймы)	D Предварительно обжатый Н. Д. (дюймы)	Динамический Давление Код 61 (x 1000PSI)	Динамический Давление Код 62 (x 1000 PSI)
	1 ООН/УНФ	2 Труба NPS
РФМС-16-16П	1	1	4,58	1,85	1,85	3,00	4,75
РФМС-20-20П	1 1/4	1 1/4	5,33	2,22	2,28	3,00	4,70
РФМК-24-24П	1 1/2	1 1/2	5,98	2,45	2,58	3,00	4,70
РФМС-32-32П	2	2	6,84	2,91	3,25	3,00	4,00

Примечание: Номинальное давление, указанное в таблицах изделий, является максимальным рабочим давлением фитинга. Если используется меньшая толщина стенки запланированной трубы, используйте максимальное рабочее давление трубы.

Комплекты фланцев

Заказы и предложения

Механические обжимные соединения

Технология механических обжимных соединений (MCC) компании Parker представляет собой надежное и герметичное соединение
для систем трубопроводов NPS. MCC — отличная альтернатива трудоемкой и дорогостоящей сварке.

MCC представляет собой цельный обжимной адаптер со специально разработанным прикусным кольцом и внутренними эластомерными уплотнениями. Прикусное кольцо крепится к трубе в процессе обжима и фиксирует переходник на месте. Внутренние уплотнительные кольца MCC обеспечивают герметичность внутреннего давления жидкости, а также защищают от проникновения внешних загрязнений.

ДОСТУПНЫЕ СОЕДИНЕНИЯ MCC

• ORFS — Parker Seal-Lok
• JIC — Parker Triple-Lok
• ФЛАНЕЦ
