Гидравлический пресс П6334Б — цена, отзывы, характеристики с фото, инструкция, видео

Гидравлический пресс П6334Б (усилие 250 тн) и его модификация ПБ6334М, — это мощные машины, которые используют для решения разных задач: запрессовки-выпрессовки, калибровки, прошивки, листовой штамповки без глубокой вытяжки и пр.

Прессы ПБ6334М востребованы в ремонтных, производственных подразделениях и мастерских. В случае необходимости, оборудование этой серии можно оснастить правильным столом и оснасткой.

Прессы гидравлические одностоечные с С-образной станиной предназначены для запрессовки, правки, гибки, прошивки, объемной холодной вытяжки, листовой штамповки, пакетирования. При наличии гидроподушки прессы могут использоваться для глубокой вытяжки.

Выпускаемые прессы гидравлические одностоечные представлены прессами серии П63 номинальным усилием от 10тс до 250 тс. в серийном производстве, можем изготовить пресс по ТЗ Заказчика.

Прессы гидравлические серии П63 могут применяться как в производственных, так и в ремонтных подразделениях и мастерских. Пресс имеет возможность встраивания в автоматические линии и комплексы. по особому заказу прессы могут оснащаться правильным столом и оснасткой.

Гидравлические прессы – это машины для обработки материалов давлением, приводимые в действие жидкостью, находящейся под высоким давлением. Наш завод гидравлических прессов изготавливает довольно широкую линию оборудования.

Дополнительные опции: гидроподушка по чертежам Заказчика; выталкиватель в нижней плите; дополнительная стойка двуручного включения; гидросистема увеличенной производительности; система ЧПУ и много другое.

В базовой комплектации система управления прессовым оборудованием реализована на программируемом логическом контроллере (ПЛК) Mitsubishi и служит для управления станками.

Гидравлический блок клапанов предназначен для индивидуального привода рабочих органов прессов усилием 400…2500 кН. Гидроблок клапанов работает на чистом минеральном масле с вязко­стью 20…400 м2/с при температуре масла 15°С. ..50°С и температуре окружающей среды 1°C…55°С, обеспечивает ручной, полуавтоматический и автоматический режимы работы прессов следующих позиций рабочих циклов: холостой ход вниз; рабочий ход; выдержка под давлением; поддержание давления при выдержки; ускоренный возвратный ход; стоп.

Пресс оборудован гидроцилиндром поршневого типа, который обеспечивает передвижение верхней подштамповой плиты вверх и вниз без необходимости установки возвратных гидроцилиндров.

Класс чистоты рабочей жидкости не ниже 13. Для обеспечения класса чистоты рабочей жидкости применены фильтры с номинальной тонкостью фильтрации не более 25 мкм.

Основные параметры прессов гидравлических и размеры изготовлены по ГОСТ 8200-87.

Рекомендуемые марки масел: Индустриальное гидравличес­кое И-40, И-20. Климатическое исполнение УХЛ (для макроклиматических районов с умеренным и холодным климатом) и 0 (общеклиматическое исполнение), категория размещения 4.

Пресс работает в следующих режимах: наладочный и полуавтоматический (одиночный).

Наладочный режим: операции запускаются соответствующими кнопками на панели управления, каждое нажатие кнопки завершает разовое перемещение (при отключении кнопки движение продолжается до крайней позиции).

Полуавтоматический (одиночный) режим: при нажатии кнопки завершается один рабочий цикл.

Конструкция и исполнение пресса обеспечивают безопасные условия труда при его эксплуатации в соответствии с правилами охраны труда согласно действующей нормативной документации. включает главный цилиндр, расположенный над верхней плитой, гидравлическую систему с электродвигателем, систему электроуправления, систему безопасности, кнопку аварийной остановки работы всех двигателей, сигнал уровня масла, предохранительный клапан. Верхняя плита подвижная, нижняя — неподвижная, движения верхней плиты при работе в вертикальном направлении.

Прессы гидравлические выпускаются серийно, новые, не восстановленные из бывших в употреблении узлов и деталей, конструкция пресса отличается от выпускаемых в 1970-2000 г. г.

Возможно выполнение прессов во взрывозащищенном исполнении с электро- и пневмоуправлением гидрораспределителями.

По ТЗ Заказчика прессы могут быть оснащены опциями:

  • гидроподушка как в стандартном исполнении, так и по техническому заданию;
  • выталкиватель в нижней плите;
  • правильной стол по ГОСТу и по техническому заданию Заказчика;

Система управления прессовым оборудованием:

  • реализована на программируемых логических контроллерах (ПЛК) Mitsubishi, Omron (в зависимости от типа пресса и пожеланий заказчика) и служит для управления гидравлическими прессами.
  • панель оператора имеет простой, удобный интерфейс на русском языке, как с пленочной клавиатурой, так и с сенсорным дисплеем любой диагонали.

ХарактеристикаЗначение
Номинальное усилие пресса, кН2500
Наибольший ход штока, мм600
Наибольшее расстояние между столом и ползуном800
Расстояние от оси штока до станины, мм400
Скорость штока, мм/сек
— при рабочем ходе регулируемая*5-25
— при холостом ходе110
— при возвратном ходе45
Размеры стола, мм1000х630*
Проем в запрессовочном столе, мм200
Высота стола над уровнем пола, мм860
Электродвигатель, кВт15
Номинальное давление рабочей жидкости в главном цилиндре, см. куб./об.25
Режим работыНаладочный, одиночный ход
Емкость бака, л700 л
Габариты пресса в плане не более, мм
— слева — направо1250
— спереди — назад2100
— высота3350
Масса П6334Б пресса, кг не более9200

* Конструкция нижней плиты имеет Т-образные пазы и отверстие под выталкиватель без дополнительных освобождений, чертеж стола будет согласован с Заказчиком.

Комплектация П6334Б

  • Пресс в сборе.
  • Эл. шкаф управления на станине.
  • Руководство по эксплуатации, паспорт изделия.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

краткое описание, устройство, принцип работы, характеристики

Обработка различных материалов под сильным физическим давлением позволяет выполнять штамповку, рубку, правку и другие операции. Подобные работы организуются в строительстве, на производствах, в транспортной сфере и автосервисах. Технические условия для них чаще всего создают посредством гидравлического пресса, который управляется непосредственно оператором без силовых вспомогательных узлов.

Общие сведения об агрегате

Прессовочное оборудование давно используется человечеством как простой в и то же время эффективный инструмент для оказания силового воздействия на заготовку. По мере развития концепции поршневых механизмов появлялись все более сложные вариации оборудования и сегодня на рынке можно найти технологичные пневмогидравлические и электрогидравлические модификации. Они работают посредством дополнительной силовой установки и не требуют прямого участия человека в этом процессе. Чем же на этом фоне выигрывают вертикальные гидравлические прессы, работающие от физической силы? Прежде всего, у них более низкая стоимость и полная независимость от стороннего энергоснабжения и приводных механизмов. Агрегат полностью автономен и требует лишь периодического обслуживания с заменой масла.

Конструкция пресса

Сразу надо подчеркнуть, что сегодня выпускаются модели разного типа, как в конструкционном, так и в функциональном отношении. К примеру, настольный гидравлический пресс может устанавливаться на стационарный верстак и выполнять мелкоформатную правку автомобильных запчастей. Классические вертикальные установки применяются на производствах в поточной штамповке различных изделий и заготовок. То есть как минимум у данного оборудования могут быть разные размеры.

Но, независимо от форм-фактора, в основе любого пресса такого типа лежит высокопрочная колонная станина с надежной платформой. На этой базе закрепляются функциональные узлы и вспомогательные детали. Типовое устройство гидравлического пресса предусматривает наличие двух цилиндров с разным диаметром, которые сообщаются между собой. Их ниши заполняются специальной жидкостью, которая не влияет на металл конструкции, но при этом выполняет задачи поддержки давления.

Принцип действия

Агрегаты работают по принципам гидростатики. В частности, действует закон, по которому давление, оказываемое на покоящийся газ или жидкость, будет равномерно передаваться по всем направлениям, связанным с этими средами. Это значит, что при оказании давления на один из вышеупомянутых цилиндров, жидкость во втором будет поднимать шток или поршень. При этом за счет разности между объемами цилиндров можно получить дополнительное усилие гидравлического пресса, которое и задействуется в оказании давления уже на заготовку. То есть если раньше данный механизм использовался как средство подъема, то по мере развития технологии был освоен и обратный эффект, успешно применяемый сегодня в металлопереработке. От операций деформирования заготовок инженеры постепенно перешли к механической резке, рубке и т. д.

Технические характеристики

Чтобы агрегат не разочаровал в процессе эксплуатации своими параметрами и возможностями, следует заранее ознакомиться с тем, по каким в принципе характеристикам оценивается подобное оборудование. Начать стоит с максимального усилия, которое выражается в тоннах. Это величина нагрузки, оказываемой поршнем на заготовку. Среднее усилие гидравлического пресса – 20 тонн, а крайние значения можно представить диапазоном от 5 до 50 тонн.

В бытовых условиях для гаража или небольшой слесарной мастерской вполне можно ограничиться нагрузкой до 10 тонн. На крупных же производствах, которые работают с твердотельными материалами, требуемый силовой потенциал может оставлять и более 50 тонн. К слову, термообработанные детали обслуживаются станками, усилие которых составляет 65 тонн. Чтобы не ошибиться в выборе нагрузки для конкретной заготовки, следует обращаться к манометрам – это встраиваемые в конструкцию прессов устройства, показывающие текущее рабочее давление.

Значимым технико-эксплуатационным параметром является и рабочий ход. Данная характеристика гидравлического пресса определяет максимальные размеры доступных для обработки деталей и в среднем варьируется от 110 до 235 мм. С точки зрения удобства обращения с заготовками будет нелишним заранее продумать и конструкционные особенности. Например, какой лучше агрегат подойдет – напольный или настольный. А также оценить высоту подъема пресса, которая тоже иногда выступает ограничителем для загрузки крупноформатных заготовок.

Подготовка пресса к работе

Перед выполнением технических операций следует детально ознакомиться с параметрами конкретного агрегата, что позволит минимизировать риск поломки. Далее проверяются следующие узлы и детали:

  • Крепежные соединения. Затягиваются все гайки, кронштейны и винты. Особое внимание уделяется рукоятке, которая непосредственно направляет усилие на станок. Важно учитывать, что работа гидравлического пресса сопровождается высокими нагрузками и вибрациями. Если в конструкции изначально присутствует слабое место, то в процессе работы оно разболтается еще больше, что может привести к поломке или травме.
  • Оценивается свободный ход всех движимых частей агрегата. При необходимости нужно заменить воду или техническое масло в цилиндрах. Например, каждую рабочую смену рекомендуется смазывать солидолом колонны прессов и плунжерные механизмы.
  • Клапанные штоки и уплотнители плунжеров просматриваются на наличие физических дефектов. Чтобы своевременно ликвидировать возможные утечки жидкости, эти части следует проверять до и после работы.

Советы по обращению с технической жидкостью

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.

Устранение неисправностей

О наличии поломок будут свидетельствовать нехарактерные стуки, чрезмерные вибрации или недостаточно мощное усилие при опускании клапана. Среди причин некорректной работы агрегата может быть завоздушивание в цилиндрах, неправильная регулировка конструкции, ошибки при замене клапанов и штоков, а также заклинивания отдельных функциональных деталей. В каждом случае будет своя последовательность действий, направленных на восстановление работоспособности оборудования, а в домашних условиях можно выполнить следующие ремонтные операции:

  • Полная регулировка хода клапана гидравлического пресса, а также устранение зазоров и лишнего воздуха.
  • Если обнаружены нестыковки в подключении труб для слива жидкости или других коммуникаций к системе цилиндров, то компенсировать нарушения можно будет дроссельными шайбами, правильно подобрав диаметр.
  • Заедания и клины устраняются только в ходе разборки проблемного механизма. Профилактика подобных ситуаций выражается в своевременной и достаточной смазке рабочих поверхностей.

Правильный уход за станком

Чтобы не просто исключить риск названных выше неисправностей, но и продлить базовый эксплуатационный срок агрегата и его деталей, следует поддерживать его состояние в надлежащем виде. Залог исправной работы и долговечности – чистые внешние и особенно внутренние поверхности. Грязь, пыль, инородные предметы и прочий мусор – все это должно вовремя устраняться. Для дежурной протирки поверхностей используется хлопчатобумажная ткань, которая эффективно собирает не только загрязнения, но и влагу.

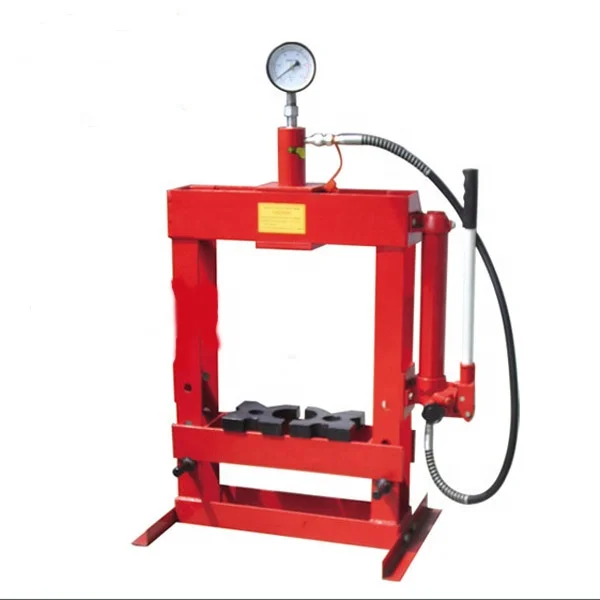

Поскольку ручной гидравлический пресс имеет в конструкции немало труднодоступных пазов и отверстий, то в комплексном уходе не обойтись без компрессора с клининговым пистолетом. Подача сжатого воздуха прочистит эти зоны, устранив забившиеся загрязнения. Еще один способ борьбы с грязью в труднодоступных местах – обработка тонкой палочкой с намотанной чистящей салфеткой или куском материи. Ткань изначально можно смочить в моющем средстве для металлических поверхностей.

Производители гидравлических прессов

Высокомощные агрегаты с качественной сборкой и элементной базой выпускают компании TORIN, Ombra и Sivik. В частности, хорошие отзывы получает агрегат TY50001 на 50 тонн от фирмы TORIN. Производитель AE&T, напротив, славится удачно скомпонованными станками малой производительности – например, можно выделить модификацию T61204 на 4 тонны, предназначенную для работы с деталями жесткой посадки. В отечественном сегменте выделяются компании «СОРОКИН» и «ШТОК», тоже по большей части предлагающие оборудование начального уровня. В качестве универсального гидравлического пресса на 20 тонн можно приобрести достойную модель SD0805C с ножным приводом от предприятия «Станкоимпорт».

Применение оборудования

Несмотря на морально устаревший принцип действия, а точнее, подход к его применению, гидросистемы на ручной тяге все еще используются в самых разных областях производства, строительства и бытового хозяйства. С помощью таких агрегатов изготавливают пиломатериалы, выдавливают пластики по формам, режут металлические заготовки и производят отбортовку. В обычных гаражах можно встретить настольный гидравлический пресс, который позволяет без помощи специалистов выполнять гибку отдельных частей кузова, деталей ходовой части и т. д. В профессиональных автомастерских на мощных станках выполняют правку валов, запрессовывают подшипники и втулки, а также исправляют крупноформатные элементы с большим сечением.

Заключение

Подбирая подходящее оборудование для оказания силового давления, следует учесть несколько моментов. Во-первых, базовые технико-эксплуатационные характеристики. Во-вторых, саму схему работы, обусловленную конструкционными и функциональными возможностями конкретного станка. И также не стоит забывать, что ручной гидравлический пресс входит в широкую группу оборудования, работающего под высоким давлением за счет жидкости. Будет нелишним в принципе оценить целесообразность приобретения именно такого типа прессовочной техники. Все-таки по удобству и нагрузочному усилию она уступает пневматическим и электротехническим аналогам. Но, с другой стороны, ручные гидросистемы дешевле стоят и не зависят от других источников энергии.
