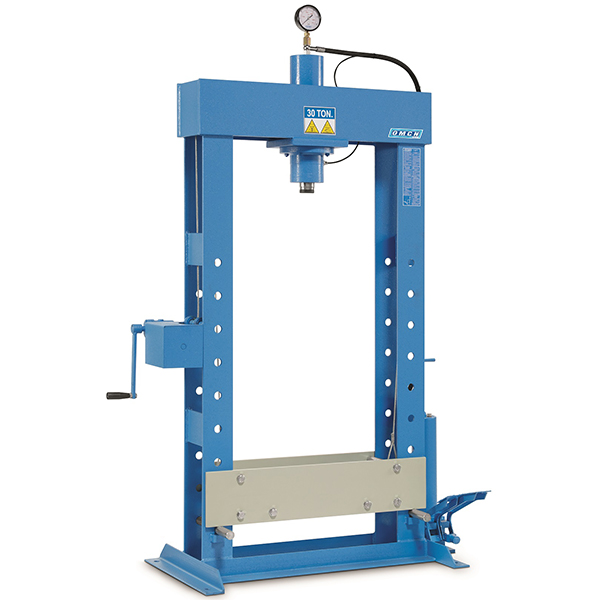

Фото пресса гидравлического: ⬇ Скачать картинки D0 b3 d0 b8 d0 b4 d1 80 d0 b0 d0 b2 d0 bb d0 b8 d1 87 d0 b5 d1 81 d0 ba d0 b8 d0 b9 d0 bf d1 80 d0 b5 d1 81 d1 81, стоковые фото D0 b3 d0 b8 d0 b4 d1 80 d0 b0 d0 b2 d0 bb d0 b8 d1 87 d0 b5 d1 81 d0 ba d0 b8 d0 b9 d0 bf d1 80 d0 b5 d1 81 d1 81 в хорошем качестве

Содержание

Изготовление гидравлического пресса своими руками: чертежи, фото, видео

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

размеры;
масса оборудования;
ход поршня;
наличие в конструкции пресса манометра;
характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

сварочное оборудование;
электроды;
ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

швеллеры (не меньше 8 номера), (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

краткое описание, устройство, принцип работы, характеристики

Обработка различных материалов под сильным физическим давлением позволяет выполнять штамповку, рубку, правку и другие операции. Подобные работы организуются в строительстве, на производствах, в транспортной сфере и автосервисах. Технические условия для них чаще всего создают посредством гидравлического пресса, который управляется непосредственно оператором без силовых вспомогательных узлов.

Общие сведения об агрегате

Прессовочное оборудование давно используется человечеством как простой в и то же время эффективный инструмент для оказания силового воздействия на заготовку. По мере развития концепции поршневых механизмов появлялись все более сложные вариации оборудования и сегодня на рынке можно найти технологичные пневмогидравлические и электрогидравлические модификации. Они работают посредством дополнительной силовой установки и не требуют прямого участия человека в этом процессе. Чем же на этом фоне выигрывают вертикальные гидравлические прессы, работающие от физической силы? Прежде всего, у них более низкая стоимость и полная независимость от стороннего энергоснабжения и приводных механизмов. Агрегат полностью автономен и требует лишь периодического обслуживания с заменой масла.

Конструкция пресса

Сразу надо подчеркнуть, что сегодня выпускаются модели разного типа, как в конструкционном, так и в функциональном отношении. К примеру, настольный гидравлический пресс может устанавливаться на стационарный верстак и выполнять мелкоформатную правку автомобильных запчастей. Классические вертикальные установки применяются на производствах в поточной штамповке различных изделий и заготовок. То есть как минимум у данного оборудования могут быть разные размеры.

Но, независимо от форм-фактора, в основе любого пресса такого типа лежит высокопрочная колонная станина с надежной платформой. На этой базе закрепляются функциональные узлы и вспомогательные детали. Типовое устройство гидравлического пресса предусматривает наличие двух цилиндров с разным диаметром, которые сообщаются между собой. Их ниши заполняются специальной жидкостью, которая не влияет на металл конструкции, но при этом выполняет задачи поддержки давления.

Принцип действия

Агрегаты работают по принципам гидростатики. В частности, действует закон, по которому давление, оказываемое на покоящийся газ или жидкость, будет равномерно передаваться по всем направлениям, связанным с этими средами. Это значит, что при оказании давления на один из вышеупомянутых цилиндров, жидкость во втором будет поднимать шток или поршень. При этом за счет разности между объемами цилиндров можно получить дополнительное усилие гидравлического пресса, которое и задействуется в оказании давления уже на заготовку. То есть если раньше данный механизм использовался как средство подъема, то по мере развития технологии был освоен и обратный эффект, успешно применяемый сегодня в металлопереработке. От операций деформирования заготовок инженеры постепенно перешли к механической резке, рубке и т. д.

Технические характеристики

Чтобы агрегат не разочаровал в процессе эксплуатации своими параметрами и возможностями, следует заранее ознакомиться с тем, по каким в принципе характеристикам оценивается подобное оборудование. Начать стоит с максимального усилия, которое выражается в тоннах. Это величина нагрузки, оказываемой поршнем на заготовку. Среднее усилие гидравлического пресса – 20 тонн, а крайние значения можно представить диапазоном от 5 до 50 тонн.

В бытовых условиях для гаража или небольшой слесарной мастерской вполне можно ограничиться нагрузкой до 10 тонн. На крупных же производствах, которые работают с твердотельными материалами, требуемый силовой потенциал может оставлять и более 50 тонн. К слову, термообработанные детали обслуживаются станками, усилие которых составляет 65 тонн. Чтобы не ошибиться в выборе нагрузки для конкретной заготовки, следует обращаться к манометрам – это встраиваемые в конструкцию прессов устройства, показывающие текущее рабочее давление.

Значимым технико-эксплуатационным параметром является и рабочий ход. Данная характеристика гидравлического пресса определяет максимальные размеры доступных для обработки деталей и в среднем варьируется от 110 до 235 мм. С точки зрения удобства обращения с заготовками будет нелишним заранее продумать и конструкционные особенности. Например, какой лучше агрегат подойдет – напольный или настольный. А также оценить высоту подъема пресса, которая тоже иногда выступает ограничителем для загрузки крупноформатных заготовок.

Подготовка пресса к работе

Перед выполнением технических операций следует детально ознакомиться с параметрами конкретного агрегата, что позволит минимизировать риск поломки. Далее проверяются следующие узлы и детали:

Крепежные соединения. Затягиваются все гайки, кронштейны и винты. Особое внимание уделяется рукоятке, которая непосредственно направляет усилие на станок. Важно учитывать, что работа гидравлического пресса сопровождается высокими нагрузками и вибрациями. Если в конструкции изначально присутствует слабое место, то в процессе работы оно разболтается еще больше, что может привести к поломке или травме.
Оценивается свободный ход всех движимых частей агрегата. При необходимости нужно заменить воду или техническое масло в цилиндрах. Например, каждую рабочую смену рекомендуется смазывать солидолом колонны прессов и плунжерные механизмы.
Клапанные штоки и уплотнители плунжеров просматриваются на наличие физических дефектов. Чтобы своевременно ликвидировать возможные утечки жидкости, эти части следует проверять до и после работы.

Советы по обращению с технической жидкостью

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.

Устранение неисправностей

О наличии поломок будут свидетельствовать нехарактерные стуки, чрезмерные вибрации или недостаточно мощное усилие при опускании клапана. Среди причин некорректной работы агрегата может быть завоздушивание в цилиндрах, неправильная регулировка конструкции, ошибки при замене клапанов и штоков, а также заклинивания отдельных функциональных деталей. В каждом случае будет своя последовательность действий, направленных на восстановление работоспособности оборудования, а в домашних условиях можно выполнить следующие ремонтные операции:

Полная регулировка хода клапана гидравлического пресса, а также устранение зазоров и лишнего воздуха.
Если обнаружены нестыковки в подключении труб для слива жидкости или других коммуникаций к системе цилиндров, то компенсировать нарушения можно будет дроссельными шайбами, правильно подобрав диаметр.
Заедания и клины устраняются только в ходе разборки проблемного механизма. Профилактика подобных ситуаций выражается в своевременной и достаточной смазке рабочих поверхностей.

Правильный уход за станком

Чтобы не просто исключить риск названных выше неисправностей, но и продлить базовый эксплуатационный срок агрегата и его деталей, следует поддерживать его состояние в надлежащем виде. Залог исправной работы и долговечности – чистые внешние и особенно внутренние поверхности. Грязь, пыль, инородные предметы и прочий мусор – все это должно вовремя устраняться. Для дежурной протирки поверхностей используется хлопчатобумажная ткань, которая эффективно собирает не только загрязнения, но и влагу.

Поскольку ручной гидравлический пресс имеет в конструкции немало труднодоступных пазов и отверстий, то в комплексном уходе не обойтись без компрессора с клининговым пистолетом. Подача сжатого воздуха прочистит эти зоны, устранив забившиеся загрязнения. Еще один способ борьбы с грязью в труднодоступных местах – обработка тонкой палочкой с намотанной чистящей салфеткой или куском материи. Ткань изначально можно смочить в моющем средстве для металлических поверхностей.

Производители гидравлических прессов

Высокомощные агрегаты с качественной сборкой и элементной базой выпускают компании TORIN, Ombra и Sivik. В частности, хорошие отзывы получает агрегат TY50001 на 50 тонн от фирмы TORIN. Производитель AE&T, напротив, славится удачно скомпонованными станками малой производительности – например, можно выделить модификацию T61204 на 4 тонны, предназначенную для работы с деталями жесткой посадки. В отечественном сегменте выделяются компании «СОРОКИН» и «ШТОК», тоже по большей части предлагающие оборудование начального уровня. В качестве универсального гидравлического пресса на 20 тонн можно приобрести достойную модель SD0805C с ножным приводом от предприятия «Станкоимпорт».

Применение оборудования

Несмотря на морально устаревший принцип действия, а точнее, подход к его применению, гидросистемы на ручной тяге все еще используются в самых разных областях производства, строительства и бытового хозяйства. С помощью таких агрегатов изготавливают пиломатериалы, выдавливают пластики по формам, режут металлические заготовки и производят отбортовку. В обычных гаражах можно встретить настольный гидравлический пресс, который позволяет без помощи специалистов выполнять гибку отдельных частей кузова, деталей ходовой части и т. д. В профессиональных автомастерских на мощных станках выполняют правку валов, запрессовывают подшипники и втулки, а также исправляют крупноформатные элементы с большим сечением.

Заключение

Подбирая подходящее оборудование для оказания силового давления, следует учесть несколько моментов. Во-первых, базовые технико-эксплуатационные характеристики. Во-вторых, саму схему работы, обусловленную конструкционными и функциональными возможностями конкретного станка. И также не стоит забывать, что ручной гидравлический пресс входит в широкую группу оборудования, работающего под высоким давлением за счет жидкости. Будет нелишним в принципе оценить целесообразность приобретения именно такого типа прессовочной техники. Все-таки по удобству и нагрузочному усилию она уступает пневматическим и электротехническим аналогам. Но, с другой стороны, ручные гидросистемы дешевле стоят и не зависят от других источников энергии.
