Виды развёрток по металлу: размеры, качество

Развёртка – металлорежущий инструмент, применяемый для растачивания отверстий, более точного их доведения после сверления, а также для повышения его качества и точности. Так как класс точности развёрток заметно выше, чем у обычных сверл по металлу, после сверления ими доводят отверстие, если требуется высокая точность.

К примеру, сверло идёт на 10мм, а реальный его размер может быть чуть меньше, а после использования развертки будет идеально 10мм.
Видов существует немало, рассмотрим основные виды, наиболее часто используемые.

Содержание

Ручная развёртка
Регулируемая развёртка
Разжимная развёртка
Коническая развёртка
Машинная

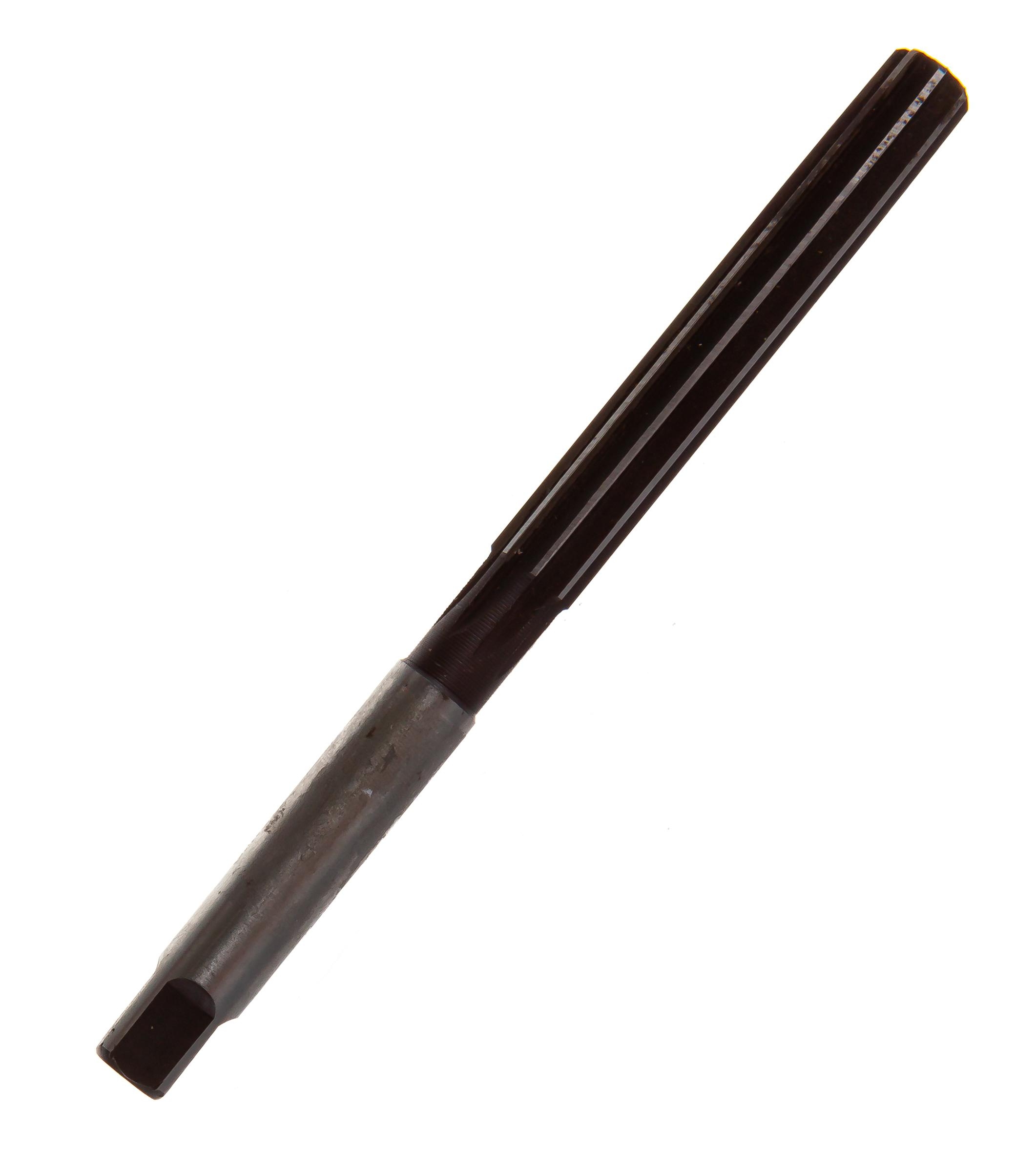

Ручная развёртка

Самая распространённая

Имеет цилиндрическую форму с острыми гранями по всей длине. Имеет размерный ряд от 3 до 58мм, с шагом в 1мм. Некоторые бывают с долями миллиметра, в основном это небольшие размеры, например 3,5мм, 4,5мм, 5,5мм, 6,5мм, 15,5мм.
Используется такая совместно с воротком, специально для этого на конце имеется квадрат.

Зажата в вороток

Заход у развёртки (нижняя часть) всегда меньше основной режущей части, это делается для того, чтобы удобнее начинать рабочий процесс, чтобы легче было заходить в отверстие.

Количество зубьев влияет на чистоту и качество обработки отверстия, чем их больше, тем чище, но есть и минус – хуже отвод стружки.
Зуб может быть прямой (наиболее часто применимый), может и винтовой.

Разные виды зубьев

Винтовой лучше подходит для прерывистых отверстий, если заготовка имеет внутренние отверстия, процесс пойдёт без запинок.
Примерные цены на 2012г:
3мм – 35руб
10мм – 100руб
17мм – 200руб
34мм – 400руб
40мм – 1000руб
50мм – 2000руб

Регулируемая развёртка

Под разные диаметры

Если диаметр отверстия имеет не ровное количество миллиметров, а с десятыми долями, к примеру, 10,5мм или 20,5мм, то в таком случае подойдёт именно такой тип развёртки.
Она позволяет выставить разные диаметры. Размер может меняться в пределах 1мм-3мм, в зависимости от диаметра развёртки. У маленьких меняется на 1мм, чем больше диаметр, тем на большее количество миллиметров она раздвигается.
К примеру:
От 10мм – 10,75мм
10,75мм – 11,75мм
15,25мм – 17,25мм
19мм – 21мм
43мм – 45мм
47мм – 50мм

Выставить нужный размер достаточно просто. Для этого потребуется два гаечных ключа.

Регулировка размера развёртки

На развёртке есть две гайки, снизу и сверху. Сначала нужно открутить верхнюю гайку, потом затягивать нижнюю, при её затяжке режущие пластины смещаются вверх, при этом увеличивается размер, так как смещаются они по конусной направляющей. Чем выше вы их двигаете, затягивая нижнюю гайку, тем больше получается размер.
Смещаете до тех пор, пока не получите нужный диаметр.
Измерить его можно с помощью штангенциркуля, или же микрометра, если потребуется особая точность.

Иногда нижняя гайка идет очень туго, особенно если развёртка годов СССР, в таком случае, придерживайте ключом верхний квадрат.
Примерные цены на 2012г:
10мм-10,75мм – 200руб
19мм-21мм – 240руб
29,5мм-33,5мм – 450руб
45мм-47мм – 1200руб

Разжимная развёртка

С шариком внутри

Иногда называют раздвижная.
Внутри такой имеется шарик, снизу есть винт, при закручивании которого шарик двигается вверх, распирая грани и диаметр развёртки немного увеличивается. Но не сильно, не так как у регулируемых на 1мм-3мм, а всего на 0,15мм-0,5мм, в зависимости от диаметра.
Переусердствовать не нужно при закручивании, а то корпус может просто-напросто треснуть, так как он твёрдый, но в то же время хрупкий.

Треснул корпус

Коническая развёртка

Утолщение к верху заметно

Нетрудно догадаться из названия, что имеет форму конуса. Такие редко применимы в быту. Они нужны для конусных отверстий. Как например, конусный патрон дрели насаживается на державку.
Конус бывает разный.
Например, конус 1:16 идет под коническую трубную резьбу, конус 1:20 – под метрическую конусную, видов существует много.

Машинная

Хвостовик конический

Такая имеет конический хвостовик, предназначенный для зажима в станок, не подойдёт под простой вороток для обработки вручную, имеет разный конус в зависимости от диаметра.

Материал применяемый при изготовлении быстрорежущая сталь, чаще всего 9XC, Р6М5 (HSS по инpостранной классификации), реже Р9 (больший процент вольфрама, чем в Р6М5), еще реже Р18 (лучшее качество). Если есть возможность лучше приобрести развёртку времён СССР, времён когда деревья были большими, они ещё все таки встречаются в продаже, хотя с каждым днём все реже и реже. Качество у них очень хорошее, иногда даже есть знак качества.

Времен СССР развёртка
