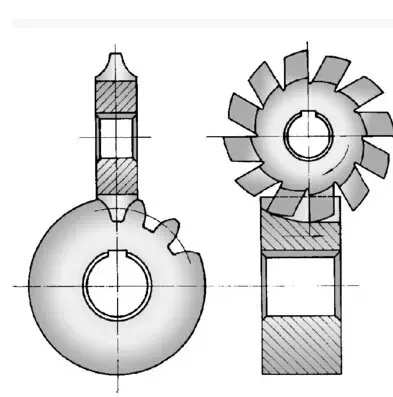

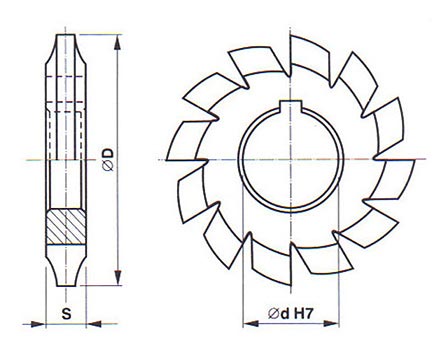

Фреза дисковая чертеж: Каталог червячных и дисковых фрез

​Дисковые фрезы

Отличительной чертой дисковых фрез является форма блина, на торце которого расположены зубцы. Дисковые фрезы, как правило, используют для грубой обработки металла и дерева. Основная сфера применения – распиливание материала и вырезание пазов определённой ширины и глубины.

Согласно ГОСТу, дисковые фрезы изготавливают из инструментальной стали.

Понятно, что это – только общие данные. Для разных видов работ и разных металлов существуют фрезы различных составов и конфигураций.

Что делают, используя дисковые фрезы? Спектр производства здесь довольно широк. Чаще всего с их помощью изготавливают и обрабатывают элементы интерьера: мебель, двери, плинтуса, паркетную доску. Пригодятся они в производстве и ремонте окон. Также с их помощью обрабатывают стенной брус и вагонку. Нужно сказать и о самых разнообразных технических деталях, выполненных из металлов – в процессе их изготовления без фрез не обойтись.

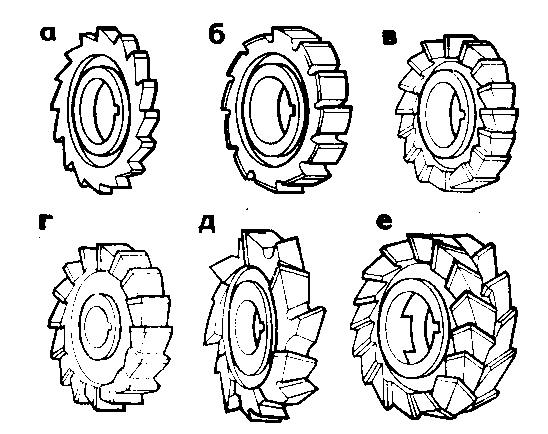

Виды дисковых фрез

Сегодня можно найти дисковые фрезы трёх типов:

• Шлицевые, или шпоночные.




• Двусторонние.




• Трёхсторонние.

Шлицевые и отрезные дисковые фрезы

У них нет зубцов на торцах – только на цилиндрической поверхности. Такие фрезы в свою очередь делятся на несколько подвидов: отрезные, прорезные, пазовые. Уже из названий ясно, для чего они нужны.

Отрезные выполняют функцию ножа. Они, как правило, имеют небольшую ширину.

Прорезные дисковые фрезы отличаются малым диаметром. Их основная задача – прорезать в деталях небольшие шлицы. Они самые тонкие: их ширина составляет от 0.2 до 5 мм.

Пазовые фрезы бывают различного диаметра и толщины – зависимо от того, какие именно пазы нам необходимо выпилить.

Двусторонние дисковые фрезы

У них зубцы есть не только на цилиндрической поверхности, но и на торце. При этом боковые кромки играют скорее вспомогательную роль – у них условия резки менее благоприятны, чем у цилиндрических зубьев. Двусторонние диски, как правило, применяют для фрезеровки уступов и плоскостей.

Трёхсторонние дисковые фрезы

Фрезы этого типа имеют зубцы на цилиндрической поверхности, а также на обоих торцах. Трёхсторонние дисковые фрезы считаются основным и самым популярным типом. Они предназначены для обработки глубоких пазов и уступов.

Кроме того, различают дисковые фрезы с напайными и вставными зубьями. Цельными чаще всего делают фрезы шлицевые. Вставные ножи характерны для двусторонних или трёхсторонних фрез.

Дисковые фрезы могут быть регулируемыми. Такие детали состоят из двух частей. С обеих сторон у них расположены зубцы, перекрывающие друг друга. Регулируемые фрезы позволяют делать пазы разной толщины зависимо от расстояния, на котором расположены диски.

Способы крепления фрезы

Важная часть работы с дисковыми фрезами – установка. Перед началом обработки дерева или металла необходимо разобраться, как правильно зафиксировать имеющуюся фрезу. Неправильно установленный нож будет вращаться прерывисто. Впоследствии нагрузка на некоторые зубья окажется слишком большой, и устройство быстро придёт в негодность.

Дисковые фрезы фиксируются следующими способами:

• На центровую оправку. При этом оправка крепится к станку по бокам: с одной стороны – с помощью конического гнезда, с другой стороны – серьгой.




• На концевую оправку. Такое крепление подойдёт для фрез, у которых основную функцию выполняют торцевые зубья. Концевая оправка по форме напоминает конус. С одной стороны она вставляться в гнездо вращающегося шпинделя аппарата, с другой – на цилиндрический выступ надевается фреза и закручивается винтом.




• На выступ шпинделя. Здесь не нужен «посредник» в виде оправки.




• В гнездо шпинделя (коническое или цилиндрическое). Этот способ – только для фрез, у которых есть соответствующие хвостовики.

Фрезеровщик должен знать все параметры станка и его крепёжных деталей, дабы безошибочно подбирать фрезы и способы их фиксации.

Особенности работы с данными фрезами

Прежде чем купить дисковые фрезы, необходимо ознакомиться с некоторыми особенностями применения:

• Со временем фрезы могут изнашиваться. Если деталь затупилась – это не значит, что её пора выкидывать.




• Не стоит пренебрегать использованием СОЖ – это значительно продлит жизнь дисковой фрезе.

Изготовление фрез — РИНКОМ

Изготовление фрез — РИНКОМ

Главная

Статьи

Изготовление фрез

Изготовление фрез

1 августа 2017

Гирин Кирилл

Изготовление фрез на разных предприятиях ведется по полному и неполному циклу. Первый вариант актуален для заводов в России, второй — для специализированных производств на Западе и отдельных отечественных компаний, как правило, входящих в международные холдинги.

• Полный цикл производства. Предполагает исполнение заготовок и проведение кузнечных операций, термическую обработку сталей, нанесение гальванического покрытия и механосборочные процессы. На заводе есть все необходимые участки: штамповочные, пресс-форм, термической обработки и т. п.
• Узкоспециализированные предприятия. На производстве установлены современные программно-вычислительные машины. Предприятие выполняет только механическую обработку и сборку. Заготовки поступают с других подразделений (как правило, это импорт).

Производство фрез: особенности технологических процессов

Далее расскажем подробнее, как проходит производство фрез на предприятии полного цикла, опишем материалы, принципы обработки заготовок и станки, которые требуются для выполнения отдельных видов работ.

Материалы, из которых изготавливают фрезы

Материал для изготовления фрез должен обладать следующими характеристиками:

• твердость, превышающая аналогичный показатель обрабатываемых изделий;
• высокая стойкость на износ;
• механическая прочность.

Традиционно для выпуска режущих инструментов применяют углеродистые инструментальные стали, быстрорежущие стали, твердые сплавы, керамику, искусственные и природные алмазы.

Инструментальные углеродистые стали

На производство фрез идут инструментальные стали марок У7, У8, УО, У10, У11, У12, У13. Материалы, которые содержат минимум примесей, дополнительно маркируются литерой А (У10А, У8А).

Недостаток углеродистой стали — малые режущие свойства. Инструменты, выполненные из таких заготовок, могут обрабатывать детали при температуре до 200–250 градусов. Максимальная скорость резания — 10–15 м/мин.

Легированные инструментальные стали

На изготовление прорезных, фасонных и концевых фрез идет сталь марок ХГ, ХВ5, ОХС и ХВГ. Этот материал имеет улучшенные (по сравнению с углеродистой сталью) режущие свойства. Возможна обработка деталей при температуре до 300–350 градусов и скорости операций 20–25 м/мин.

Быстрорежущие инструментальные стали

Материал по уровню сопротивляемости износу и теплоемкости превосходит углеродистое и легированное сырье. Быстрорежущая сталь не утрачивает исходных свойств даже при достижении красного каления (550–600 градусов).

На производстве используют быстрорежущие стали марок Р18, Р12, РО, Р18М, РОМ, Р6М5, Р18Ф2 (нормальная производительность) и Р18Ф2К5, РОФ2К5, РОФ2К5, РОФ2К10, РОФ5, Р14Ф4, Р6МЗ, Р10Ф5К5 (повышенная производительность). Материал легируется кобальтом, ванадием, молибденом.

Твердые сплавы из металлокерамики

В составе материала карбид вольфрама, титан, кобальт. Наиболее широкое распространение получили карбидные сплавы марок Т5К12В, ТТ7К12, ТТ7К5, ТТ10К8Б. Их основное отличие — повышенная прочность, поэтому из них изготавливают режущие пластины на инструмент.

Сплавы из минералокерамики

Материал готовят из корунда методом тонкого размола, прессования и спекания. Из твердых сплавов делают режущие пластины. Основное отличие подобных изделий от изготовленных из металлокерамических сплавов — пониженная прочность и хрупкость. По этой причине минеральную керамику применяют только для тонкого чистового фрезерования.

Оборудование для производства фрез

На предприятиях используют следующее оборудование для производства фрез:

• токарно-карусельные и токарные станки;
• печи;
• фрезерные станки;
• сборочные стенды.

Этапы производства

Технологический процесс изготовления фрезы выглядит следующим образом.

1. Ковка. Заготовку делают путем ковки материала. Затем ее подвергают обдирке на токарно-карусельном станке, оставляя припуски по 10 мм.
2. Черновая обработка. Деталь обтачивают с припуском 5 мм, ориентируясь на чертеж. Затем сверяют ее размеры и отправляют на термическую обработку (закалку и отпуск).
3. Обточка резцов. На токарном станке точат резцы, наружный диаметр и основные поверхности, оставляя припуски в 0,3 мм.
4. Снятие напряжения. После черновой обработки деталь подвергают процессу старения для снятия внутреннего напряжения. Для этого ее нагревают до 550–570 градусов и охлаждают.
5. Шлифовка. Торцы и поверхности, а также наружный диаметр детали обрабатывают на шлифовальном станке.
6. Фрезерование. Заготовку обрабатывают на фрезерном станке с припусками 0,2–0,3 мм на каждую сторону. После чего притупляют кромки, удаляют стружку и заусенцы.
7. Окончательная обработка. Деталь фрезеруют по наружному диаметру соответственно размерам, указанным в чертеже, затем шлифуют и отправляют на контроль качества.

Азотирование

Производство фрез по металлу предполагает прохождение процедуры азотирования, в процессе которой поверхность стали насыщается азотом. Операция повышает твердость изделий и предел выносливости, а также уровень сопротивляемости коррозионным процессам. Перед азотированием деталь отправляют на термообработку. В заключение заготовку шлифуют для получения окончательных размеров.

Виды фрез

Возможно изготовление фрез по металлу пяти основных типов.

• Цилиндрические. Используются для фрезерования плоских поверхностей на горизонтальных станках. Бывают с прямыми и винтовыми зубьями. На изделия идет быстрорежущая сталь.

Фотография № 1: цилиндрическая фреза по металлу

• Торцевые. Предназначены для обработки плоскостей на вертикальных станках. Инструменты отличаются плавной работой и хорошей производительностью.

Фотография № 2: торцевая фреза по металлу

• Дисковые. Используются для нарезания пазов.

Фотография № 3: дисковая фреза по металлу

• Угловые. Подходят для обработки наклонных плоскостей и угловых канавок.

Фотография № 4: угловые фрезы по металлу

• Концевые. Адаптированы для нарезания глубоких пазов, выемок и уступов. Имеют винтовые/наклонные зубья.

Фотография № 5: концевые фрезы по металлу

Фрезы российского производства и стран СНГ

Производство фрез в России и странах СНГ идет по старым технологиям. Однако такие изделия отличаются оптимальным качеством заготовок без применения низкосортных добавок. На территории нашей страны расположены:

• бывшие цехи крупных производственных комплексов;
• инструментальные цехи заводов, ставшие отдельными подразделениями;
• вновь образованные предприятия.

Основные заводы по производству фрез: «Белгородский завод фрез», «Винницкий инструментальный завод», «Львовский инструментальный завод», «Томский инструментальный завод», московское предприятие «Фрезер».

Фрезы импортного производства

Цена на изготовление фрез в Европе и США выше, чем в России. Это связано с оплатой таможенных пошлин при ввозе деталей на территорию страны. Лидером по производству режущего инструмента считается Европа. Изделия американских компаний приравнивают по качеству к европейским, однако они стоят дороже из-за расходов на транспортировку.

Зарубежные производственные компании используют прогрессивные технологии. В частности, станочный парк предприятий практически на 90 % состоит из оборудования с ЧПУ. Производство имеет узкоспециализированных характер.

Возможно изготовление фрез на заказ и покупка типового оборудования в компаниях Ceratizit, Emuge Franken, Guhring, Sandvik, Sekira.
