Фреза пальчиковая: Фреза пальчиковая с верхн. подшипником R=12.7 D=25.4×31.8 S=8 ARDEN 219841 (Тайвань)

Фреза пазовая пальчиковая №0103

• Доставка
• Оплата
• Заточка инструмента
• Ремонт шпинделей
• Скачать прайс
• Написать в WhatsApp

• Личный кабинет

8-800-55-15-301

Звонок бесплатный

— Написать в WhatsApp

— Написать в Viber

Ваша корзина пуста

• Главная
• Концевые фрезы Fiolent
• Фрезы пазовые пальчиковые
• Вы здесь 🙂 Удачных покупок!

Артикул: 0103

• Описание
• Комментарии
• Доставка
• Оплата

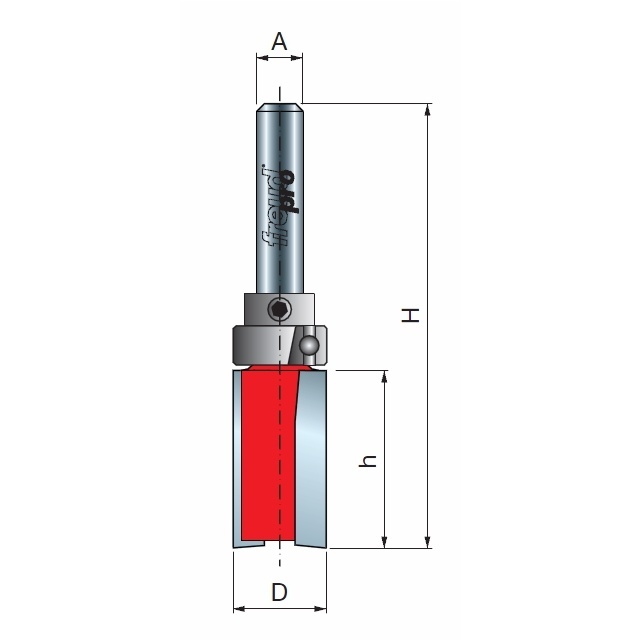

• Технические характеристики

  • h= 22 мм
  • d= 8 мм
  • D= 5 мм

  Описание товара



  Фрезы изготовлены из стали марки СТ10 и оснащены твердосплавными ножами из сплава ВК8 в режущей части. Твердосплавные пластины (ножи) крепятся к телу фрезы при помощи латунного припоя методом пайки в высокочастотной электропечи. Ножи проходят заточку по внутренней поверхности и затыловку по внешней, что позволяет обеспечить высокую скорость и чистоту работы. Толщина применяемых ножей позволяет заточить их по внутренней поверхности до 4 раз, что соответственно увеличивает срок службы фрез. Заточка фрез производится специальным алмазным инструментом (кругом). Применение ножей из твердого сплава позволяет использовать фрезы для работы по любым породам дерева, композиту, пластиковым плитам, МДФ. Некоторые виды фрез можно применять для обработки алюминия.

• Ниже Вы можете ознакомиться с условиями доставки:

  Самовывоз из магазинов:

  • г.Краснодар, ул.40 лет Победы, 118;
  • г.Краснодар, ул.Новороссийская, 3г

  Курьерская доставка по Краснодару

  Транспортной компанией в любую точку РФ

  Почта России (EMS) по России и международные отправления

  Подробнее о способах доставки

• На сегодня возможны следующие способы оплаты:

  • Наличный расчет.
    Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается товарный и кассовый чеки, а также гарантийный талон.
  • Безналичный расчет
    Оплату товара можно произвести безналично. Для этого необходимо отправить нам реквизиты вашего Юр. лица (ООО, ОАО, ИП и т.д.) и контактную информацию для выставления счета безналичного расчета.
  • Прочие способы оплаты
    Альтернативные способы оплаты согласовываются с менеджером  магазина.

Фреза пазовая пальчиковая №0102

Фреза пазовая пальчиковая №0104

Также обратите внимание

Вы просматривали

Не нашли то, что искали? Спросите у менеджера!

Олег Юханов
+7(960) 482-88-66

Евгений Шевченко
+7(918) 019-00-09

• Доставка
• Оплата
• Заточка инструмента
• Ремонт шпинделей
• Скачать прайс
• Написать в WhatsApp

• Фрезы и граверы для ЧПУ
• Фрезы REISS
• Фрезы ARDEN
• Фрезы Tideway
  • Фрезы спиральные
  • Фрезы долбёжные
  • Фрезы концевые со сменными ножами
  • Ножи для фрез сменные
  • Граверы конические
  • Свёрла монолитные
  • Свёрла чашечные
  • Свёрла глухие
  • Свёрла сквозные
• Фрезы Fiolent
• Комплектующие для ЧПУ
  • Шпиндели для станков с ЧПУ
  • Цанги и гайки
  • Подшипники для шпинделей ЧПУ
  • Щетки для шлифовки дерева
  • Чиллеры
  • Контроллеры
  • Поворотные оси
  • Инверторы
  • Аксессуары
  • Трансформаторы
  • Системы пылеудаления
  • Помпы, системы охлаждения
  • Фокусирующие линзы и зеркала
• Инструмент
  • Фрезы насадные
  • Дисковые пилы
  • Ленточные и рамные пилы по дереву
  • Ножи строгальные Pilana
  • Шаблоны для врезки петель и замков
• Контакты
• Дилерам

Алмазные пальчиковые фрезы по камню

• org/Product»>

  Фреза пальчиковая DIAM универсальная L50 x d20, М14

  1630.04
  RUB

  1 630,04 ₽

  Фреза пальчиковая DIAM универсальная L50 x d20, М14 теперь в вашей корзине покупок

• Фреза пальчиковая YARKAMEN сегментная 1/2 GAS, d22 мм, L42 мм

  3969. 48
  RUB
  3 969,48 ₽

  Нет в наличии

• Фреза пальчиковая YARKAMEN гальваническая 1/2 GAS, d16 мм, L50 мм

  2652.9
  RUB
  2 652,90 ₽

  Нет в наличии

• Фреза пальчиковая YARKAMEN спечная М10, d20 мм, L15 мм с переходником 1/2 GAS, d 20 мм, L90 мм

  1516. 68
  RUB
  1 516,68 ₽

  Нет в наличии

• Фреза пальчиковая PULIFEY D516 L40 x d16, М14 Vacuum Brazed, 35/45 (medium)

  1988.17
  RUB
  1 988,17 ₽

  Нет в наличии

• Фреза пальчиковая PULIFEY D525 L40 x d25, М14 Vacuum Brazed, 35/45 (medium)

  3195. 68
  RUB
  3 195,68 ₽

  Нет в наличии

• Фреза пальчиковая КМ универсальная L40 x d16, М14

  4027.02
  RUB
  4 027,02 ₽

  Нет в наличии

• Фреза пальчиковая КМ универсальная L40 x d25, М14

  4833. 45
  RUB
  4 833,45 ₽

  Нет в наличии

• Фреза пальчиковая CRV сегментная 1001-4001 L40 x d25 Gas Curved Type / Изогнутый тип

  4899.58
  RUB
  4 899,58 ₽

  Нет в наличии

• Фреза пальчиковая CRV сегментная 1001-5001 L50 x d25 Gas Curved Type / Изогнутый тип

  5112. 57
  RUB
  5 112,57 ₽

  Нет в наличии

• Фреза пальчиковая Z-Lion 1/2 GAS, d22 мм, L40 мм

  4569.79
  RUB
  4 569,79 ₽

  Нет в наличии

• Фреза пальчиковая Z-Lion 1/2 GAS, d25 мм, L40 мм

  4569. 79
  RUB
  4 569,79 ₽

  Нет в наличии

Фреза по дереву 3-зубая для дерева, МДФ, пластика

Фанера, хвойная древесина, твердая древесина, пластик, пенопласт -обрезной дизайн. Прямая канавка со стружколомом и тремя режущими кромками. Он идеально подходит для хвойных и лиственных пород, а также пенопластов и пластмасс.

от 10,53 €

(включая немецкий НДС)

Запросить сейчас

Прямая фреза по дереву с тремя режущими кромками и стружколомом

Эта фреза по дереву представляет собой прямую фрезу с тремя канавками и стружколомом. Фрезерный инструмент изготовлен из твердого сплава с алмазной огранкой, и вы можете использовать его для деревообработки с ЧПУ. Наши клиенты используют фрезу, например, для тонкой фрезеровки:

• Изготовление деревянных моделей
• Изготовление гитар
• Изготовление луков
• или для производства детской мебели

Идеальная фреза по дереву

Твердосплавную фрезу по дереву можно использовать для фрезерования дерева, а также для обработки пенопласта и пластика. Благодаря прямолинейному торцевому шлифованию , фреза оставляет гладкую поверхность после деревообработки, как на плоской поверхности , так и на боковых сторонах.

Артикул номер	Ød1 мм диаметр резки	L1 мм длина реза	LG мм общая длина	ØS мм диаметр хвостовика	Цена в € вкл. German VAT
F330.0100	1.00	4	38	3.17	10.53
F330.0160	1.60	6.5	38	3.17	14.22
F330.0200	2,00	6,5	38	3.17	10.53
F330.0240	2.40	6.5	38	3.17	10. 53
F330.0300	3.00	10	38	3.17	10.53

Советы по использованию фрезы по дереву

Древесина – это сырье, выращенное естественным путем . Соответственно, при обработке дерева на станках с ЧПУ необходимо учитывать другие критерии, чем при обработке металла или пластика:

• В зависимости от типа древесины древесина имеет очень высокую прочность и, следовательно, высокую несущую способность. В зависимости от проекта и его требований, вы можете выбрать между мягкой древесиной или твердой древесиной. Разнообразие пород дерева также делает его столь популярным материалом для фрезеровки.
• Остерегайтесь сучков:  При выборе материала важно выбирать древесину с как можно меньшим количеством сучков. (Если только они не желательны намеренно.) Кроме того, древесина должна быть сухой и выдержанной.
• Чистый станок с ЧПУ:  Перед началом деревообработки, также необходимо убедиться, что станок с ЧПУ чист. Перед фрезерованием необходимо удалить все лишние остатки смазки и видимую смазку с рабочей поверхности.
•   Фрезерование без жидкостного охлаждения:  В принципе можно сказать, что обработка дерева фрезой по дереву происходит без жидкостного охлаждения. Причина этого очевидна с древесиной. Любая влага, попадающая в материал, нежелательна.
• Рекомендуется пылеуловитель : Система пылеулавливания также удобна при работе с древесными материалами, так как собирает большую часть древесной пыли и, следовательно, больше не может вдыхаться. Кстати, это также избавляет вас от необходимости впоследствии выполнять обширную чистку машины. Если у вас нет системы пылеулавливания, мы рекомендуем использовать пылезащитную маску, чтобы избежать вдыхания частиц древесной пыли.
• Выбор правильных параметров:  После того, как вы выполнили все подготовительные работы и закрепили материал, надежно закрепленный на обрабатываемой поверхности, правильный выбор скорости и скорости подачи имеет решающее значение.
• Древесина не является хорошим проводником тепла : Во время фрезерования на инструменте может развиться высокая температура, и на древесине могут остаться следы пригара. Их можно уменьшить, установив более высокую скорость резания (увеличив скорость подачи).

Контакт

Производство:
Siemensstraße 13-15
47608 Geldern
Германия

Рабочие часы:
с понедельника по пятницу
8.00-12.30.0003

Посещение только по предварительной записи!

Телефон

Телефон-обмен:
+49 (0) 2831 91021-20

Факс:
+49 (0) 2831 91021-99

MAN

Ausgezeichnet.org

➣ Подпишитесь на нашу рассылку
Воспользуйтесь скидкой 20%, никогда не пропустите событие и будьте в курсе.

Фрезы и инструменты — типы и их назначение (с изображениями)

CNC-обработка — широко распространенная субтрактивная технология производства. Системы числового программного управления предлагают меньшую потребность в рабочей силе и более высокий уровень автоматизации.

Одним из таких автоматизированных методов изготовления является фрезерование с ЧПУ. Это процесс, при котором фрезы удаляют материал, что делает его противоположным токарной обработке с ЧПУ.

Фрезерные центры выполняют не только резку в автоматическом режиме, но и смену инструмента. Например, в процессе создания готового изделия из блока металла используются различные инструменты.

Итак, давайте посмотрим, какие фрезерные инструменты используются на станках и каково назначение каждого из них.

я
Какие существуют типы фрез?

II
Какие материалы используются для режущих инструментов?

III
Выбор правильного станка

Какие существуют типы фрез?

Наиболее распространенные типы фрез:

• Концевая фреза
• Торцевая фреза
• Резак для шариков
• Слябовый стан
• Боковой резак
• Фреза для эвольвентных зубьев
• Резак для мух
• Полая фреза
• Шелковая мельница
• Черновая концевая фреза
• Кусачки типа «ласточкин хвост»
• Резак для дерева

Во-первых, мы должны начать с одного из основных вопросов.

В чем разница между концевым и торцевым фрезерованием?

Это две наиболее распространенные операции фрезерования, в каждой из которых используются различные типы фрез – фреза и торцевая фреза. Разница между концевым и торцевым фрезерованием заключается в том, что концевая фреза использует как торец, так и стороны фрезы, тогда как торцевое фрезерование используется для горизонтальной резки.

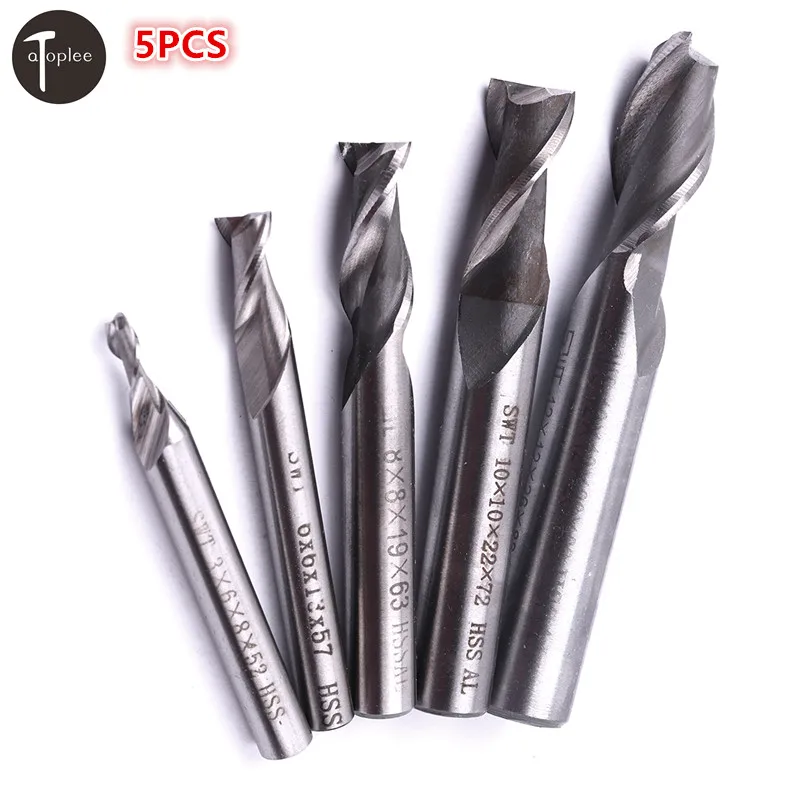

Концевая фреза

Эти инструменты обычно имеют плоское дно, но не всегда. Также доступны круглые и радиусные фрезы. Концевые фрезы похожи на сверла в том смысле, что они могут резать в осевом направлении. Но преимущество для фрезерования заключается в возможности боковой резки.

Торцевая фреза

Торцевое фрезерование

Торцевые фрезы не могут резать в осевом направлении. Вместо этого режущие кромки всегда расположены по бокам режущей головки. Режущие зубья представляют собой сменные твердосплавные вставки.

Это продлевает срок службы инструмента при сохранении хорошего качества резки.

Шарикорез

Шарикорезы, также известные как шаровые мельницы, имеют полусферические режущие наконечники. Цель состоит в том, чтобы сохранить угловой радиус для перпендикулярных граней.

Слябовый станок

Слябовый станок не так распространен в современных обрабатывающих центрах с ЧПУ. Скорее, они до сих пор используются с ручными фрезерными станками для быстрой обработки больших поверхностей. По этой же причине фрезерование слябов часто называют плоскостным фрезерованием.

Сама плита вращается в горизонтальном положении между шпинделем и опорой.

Торцовая фреза

Предшественник концевой фрезы. Бокорезы имеют зубья как по окружности, так и с одной стороны. Это делает функциональность очень похожей на концевые фрезы, но их популярность с годами уменьшилась с развитием других технологий.

Фреза для эвольвентных зубчатых колес

Имеется специальный режущий инструмент для фрезерования эвольвентных зубчатых колес. Существуют различные фрезы для изготовления шестерен с определенным количеством зубьев.

Крючковая фреза

Эти инструменты выполняют те же функции, что и торцевые фрезы. Они состоят из центрального корпуса, который удерживает одну или две насадки (двусторонние фрезы).

Торцевые фрезы лучше подходят для качественной резки. Кусачки для мух просто дешевле, а режущие насадки часто изготавливаются слесарем в магазине, а не покупаются в магазинах.

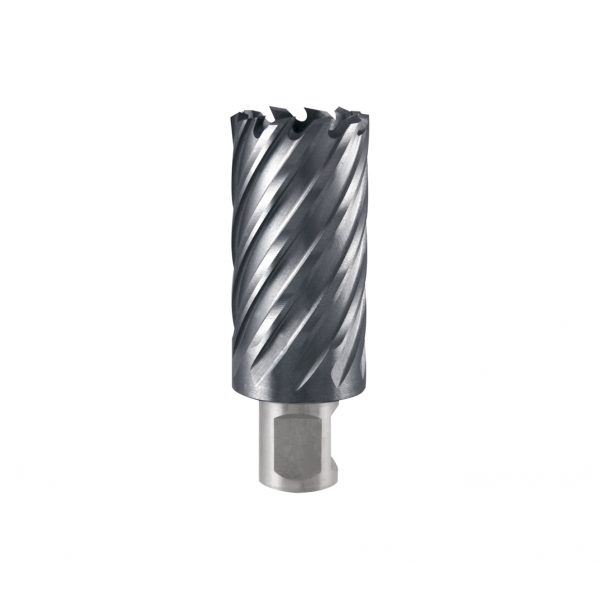

Полая фреза

Полое фрезерование

Полые фрезы в основном противоположны торцевым фрезам. Здесь заготовка подается во внутреннюю часть фрезы для получения цилиндрического результата.

Концевая фреза для черновой обработки

Как следует из названия, это в значительной степени концевые фрезы с небольшой разницей. Черновая концевая фреза имеет зазубренные зубья. Это ускоряет процесс резки по сравнению с обычной концевой фрезой.

Отрезанные кусочки металла меньше, чем обычно, и поэтому их легче очистить. Несколько зубьев входят в контакт с заготовкой одновременно. Это уменьшает вибрацию и вибрацию, которые в противном случае могли бы быть больше из-за зазубренных зубьев.

Фрезы по дереву

Фрезы по дереву или шпоночные пазы используются для вырезания шпоночных пазов на детали, например валы. Режущие инструменты имеют зубья, перпендикулярные внешнему диаметру, для создания подходящих пазов для деревянных шпонок.

Резьбовая фреза

Название этого инструмента говорит все, что вам нужно знать о его назначении. Резьбовые фрезы используются для изготовления резьбовых отверстий.

Операции по нарезанию резьбы обычно выполняются на буровом оборудовании. Однако использование резьбовой фрезы более стабильно и имеет меньше ограничений в отношении окружающей среды.

Какие материалы используются для режущих инструментов?

Как видите, существует множество различных станков для самых разных целей. То же самое относится и к материалам, используемым для изготовления этих инструментов.

Давайте углубимся в изучение наиболее распространенных материалов для фрез.

Углеродистая сталь

Самый дешевый из всех. И именно поэтому он до сих пор находит применение. Поскольку углеродистая сталь не очень долговечна, она подходит только для низкоскоростных операций.

Углеродистая сталь теряет свою твердость при температуре 200°C. Это является причиной более низких скоростей – чтобы сохранить низкий эффект нагрева.

Быстрорежущая сталь

Быстрорежущая сталь, разновидность инструментальных сталей, содержит несколько легирующих элементов, которые обеспечивают лучшую реакцию на нагрев и износ, чем обычная углеродистая сталь. В то время как жизненный цикл такого инструмента увеличивается, растет и стоимость.

Теряет свою твердость при 600°C. Поэтому для этих инструментальных сталей подходят более высокие скорости фрезерования.

Цементированные карбиды

Этот материал тверже, чем быстрорежущая сталь, но характеристики ударной вязкости не столь впечатляющие. Более высокая твердость обеспечивает лучшую защиту от износа, но более низкие уровни прочности делают его немного более восприимчивым к растрескиванию и сколам.

Максимальная рабочая температура составляет 900°C.

Резка керамики

Резка керамики даже тверже, чем цементированные карбиды, но проигрывает в аспекте ударной вязкости. Для производства этих инструментов с различными свойствами используются как оксид алюминия, так и нитрид кремния.

Режущие керамические инструменты склонны к растрескиванию при работе с твердыми материалами и при высоких температурах. Поэтому они не очень подходят, например, для обработки стали. В противном случае следует ожидать короткого срока службы инструмента.

Выбор подходящего станка

Как и принято в производстве, выбор метода или инструмента сводится к балансу между скоростью, стоимостью и качеством. Стоимость зависит как от цены инструмента, так и от износа результатов механической обработки, а также от времени (скорости) изготовления деталей.

Выбор материала инструмента

Обычные углеродистые стали обычно не подходят из-за их ограниченных возможностей. Поэтому HSS (быстрорежущая сталь) является самым недорогим материалом для выполнения работы. В то же время его скорость износа означает, что в долгосрочной перспективе есть варианты получше.

Кобальтсодержащие HSS, например, подходят для еще более быстрого фрезерования. Это делает их достаточно подходящими для большинства работ.

Твердый сплав — это еще один шаг к высокопроизводительному фрезерованию благодаря вышеупомянутым свойствам таких фрезерных станков. В долгосрочной перспективе они являются более экономичным выбором, хотя первоначальные затраты выше.

Диаметр

Это очень просто. Инструмент большого диаметра способен быстрее фрезеровать деталь. Ограничения применяются в зависимости от геометрии конечной детали.

Например, если необходимы определенные внутренние радиусы, инструмент не может отклоняться от них. В то же время вы можете использовать большой инструмент для фрезерования большей его части и применять меньший инструмент для обработки внутренних углов.

Покрытие инструментов

Для защиты инструментов от износа доступны различные покрытия. Например, покрытие из нитрида титана увеличивает срок службы инструмента, но также и его стоимость.

Такое покрытие снижает липкость режущего материала, что может быть проблемой при работе с алюминием. Следовательно, в процессе резки требуется меньше смазки.

Количество канавок

Канавки на фрезе. Большее количество канавок обеспечивает более высокую скорость подачи, поскольку снимается меньше материала.

Одновременно увеличивается общий диаметр фрезы. Это оставляет меньше места для стружки.

Угол наклона

Угол подъема вместе со скоростью вращения шпинделя определяет скорость резания или скорость подачи. Более крутой угол подходит для более мягких материалов и металлов.

Правильный выбор фрезы для вашей работы требует понимания материалов, параметров и, безусловно, некоторого опыта. Окончательный результат зависит от этих вариантов, и оператор должен понимать, какие фрезы подходят для резки различных сред.
